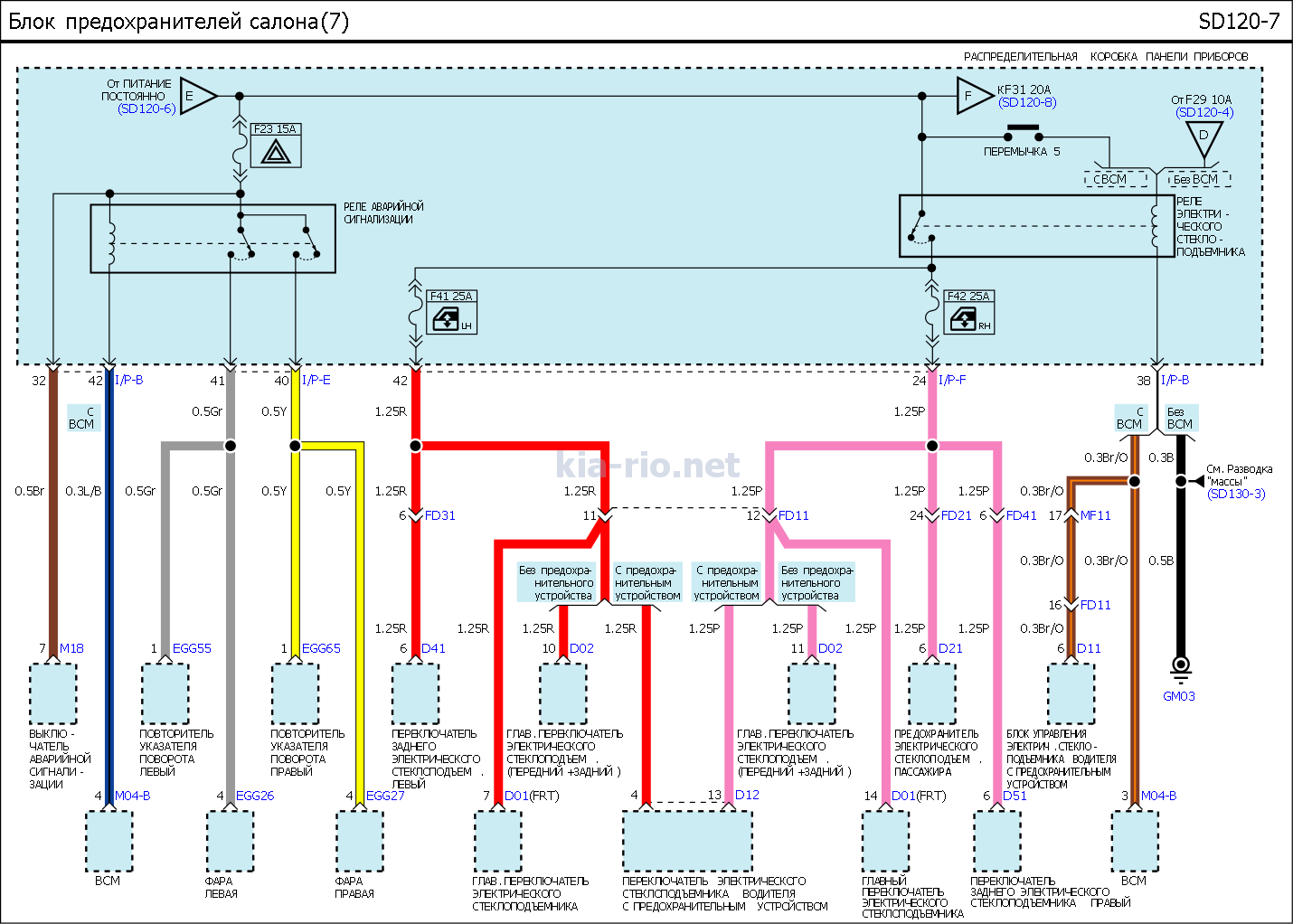

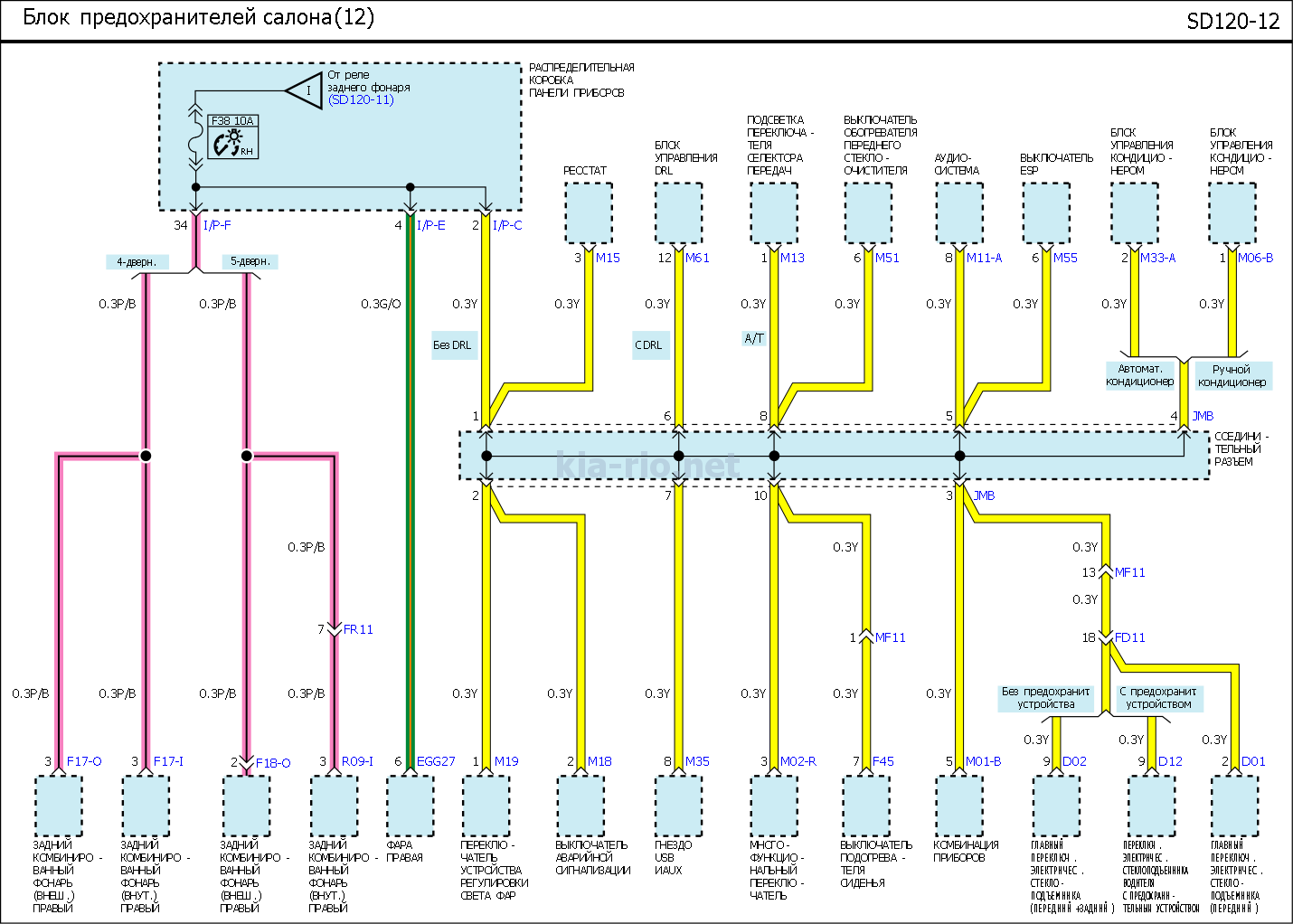

Основные схемы электропроводки автомобиля kia rio 3

Блок с предохранителями в салоне

Он находится в нижней части панели приборов слева от руля и содержит 45 предохранителей и 13 реле. Предохранители размещены на лицевой стороне модуля, реле – на оборотной.

Он закрыт крышкой из пластмассы. На ее оборот нанесена схема предохранителей, объясняющая назначение каждого элемента. Аналогичная расшифровка приведена в таблице ниже.

Обозначение	Максимальный ток, А	Защищаемая цепь
MF1	15	Элемент обогрева зоны остановки щеток стеклоочистителя ветрового стекла и сигнализатора включения обогрева
MF2	15	Розетка, 12 В
MF3	15	Прикуриватель
MF4	10	Аудиосистема, БУ системы электронного ключа, БУ АКПП, электропривод наружных зеркал заднего вида
MF5	10	Сигнализатор подушек безопасности
MF6	10	БУ подушками безопасности
MF7	10	Лампы указателей поворота (в режиме поворота)
MF8, MF9	Не используются
MF10	15	Очиститель и омыватель стекла двери задка
MF11	Не используются
MF12	10	Задние противотуманные фонари
MF13	10	Противотуманные фары
MF14	10	Лампы плафонов освещения салона
MF15	15	Выключатель сигналов торможения, колодка диагностики системы управления двигателем; лампы сигналов торможения в задних фонарях, дополнительный сигнал торможения
MF16	10	БУ электропакетом, датчик положения педали тормоза и выключатель сигналов торможения, сигнализаторы в комбинации приборов
MF17	10	БУ автоматической коробкой передач, БУ ESP, зуммер парктроника, датчики парктроника, регулятор яркости подсветки комбинации приборов и выключателей, датчик положения педали тормоза и выключатель сигналов торможения, БУ обогревом сидений
MF18	10	БУ ABS и ESP, выключатель ESP
MF19	10	Фонари заднего хода
MF20	10	ЭБУ, БУ системы электронного ключа
MF21	10	Левая блок-фара (ближний и дальний свет)
MF22	10	БУ электропакетом
MF23	15	Лампы указателей поворота (в режиме аварийной сигнализации)
MF24	25	БУ системы электронного ключа
MF25	Не используется
MF26	10	БУ системы электронного ключа, кнопка «START/STOP»
MF27	15	Датчик скорости , положения селектора АКПП
MF28	15	Катушки зажигания
MF29	10	БУ электропакетом, обмотка реле К10, БУ системы электронного ключа, БУ кондиционером, комбинация приборов, регулятор корректора фар, мотор-редукторы в блок-фарах
MF30	25	Очиститель ветрового стекла, омыватель стекол
MF31	20	Центральный замок
MF32	25	Блок автоматического управления стеклоподъемником двери водителя
MF33	15	Элементы обогрева сидений
MF34	Не используется
MF35	10	Сигнализатор состояния иммобилайзера, часы, БУ электропакетом, БУ климат-контролем, плафон освещения багажника
MF36	20	Головное устройство аудиосистемы
MF37	10	Лампы габаритного света в левой блок-фаре и левом заднем фонаре, фонари освещения номерного знака
MF38	10	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, сигнализатор включения габаритных огней
MF39	10	Выключатель блокировки стартера (механическая коробка передач), датчик положения селектора АКП
MF40	10	Правая блок-фара (ближний и дальний свет), сигнализатор включения дальнего света фар
MF41	25	Мотор-редукторы стеклоподъемников левых дверей
MF42	25	Мотор-редукторы стеклоподъемников правых дверей
MF43	10	Сигнализатор включения обогрева заднего стекла, элементы обогрева зеркал заднего вида, ЭБУ
MF44	10	БУ климат-контролем
MF45	Не используется

Реле:

МК1–МК13 – реле

Обозначение на схеме	Обслуживаемый потребитель
МК1	Элемент обогрева заднего стекла
МК2	Противотуманные фары
МК3	Задние противотуманные фонари
МК4	Лампы габаритного света в блок-фарах и задних фонарях, подсветка органов управления
МК5	Плафоны освещения салона
МК6	Элемент обогрева зоны остановки щеток очистителя ветрового стекла
МК7	Электроприводы замков дверей и крышки багажника (двери багажного отделения)
МК8, МК9	Не используется
МК10	Лампы указателей поворота в блок-фарах, задних фонарях и боковых указателях поворота
МК11	Электродвигатели стеклоподъемников
МК12	Не используется
МК13	Исполнительное реле сигналов торможения

Схемы предохранителей Киа Рио-3

Для защиты электроприборов автомобиля в цепях электропитания используются предохранители и реле. В Киа Рио-3 установлены два блока предохранителей, один находится в моторном отсеке, второй – в салоне.

Наружный блок предохранителей расположен в моторном отсеке со стороны водителя. Предохранители и реле в нем отвечают за защиту электроцепей обогрева наружных зеркал, работы топливного насоса, кондиционера, звукового сигнала, блока управления двигателем, вентилятора системы охлаждения двигателя, ламп света заднего хода и т.п.

Открывается блок очень просто. Достаточно отжать фиксаторы крышки блока и снять ее. На внутренней стороне крышки имеется схема расположения реле и предохранителей, закреплены запасные предохранители. Также в блоке имеется специальный пластмассовый пинцет для извлечения предохранителей.

Внимание! Не пытайтесь извлекать предохранители металлическими плоскогубцами или другим, не предназначенным для работы с электричеством инструментом. Внутренний блок предохранителей находится в передней панели в районе левой ноги водителя

Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п

Внутренний блок предохранителей находится в передней панели в районе левой ноги водителя. Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п.

Открыв крышку передней панели, с обратной стороны на ней изображена схема расположения предохранителей и реле.

В следующем видео показано, где находится и как открыть крышку внутреннего блока предохранителей.

В случае, когда перестает работать один из электроприборов, первым делом проверьте целостность предохранителя, защищающего электроцепь.

Для этого следует найти на схеме расположение нужного предохранителя, вынуть его при помощи пинцета и проверить на свет целостность нити.

Затем, только после устранения причины, приведшей к перегоранию предохранителя, выполните его замену.

Оригинальные предохранители Киа Рио-3 имеют следующие коды в каталогах деталей:
10А 1879001108
15А 1879001109
20А 1879001110
25А 1879001111
30А 1879001123
50А 1879001125
40А 1879001124

Внимание! Никогда не устанавливайте предохранители большего номинала, чем требуется, т.к. это может привести к выходу из строя электроприборов и грозит возникновением пожара

Также категорически запрещается устанавливать вместо предохранителей проволочки и самодельные перемычки!

Как? Вы еще не читали? Ну, это зря…

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Немного истории и описание Kia Rio 2

Производство второго поколения машины B-класса началось в марте 2005 года: 4-дверный седан и 5-дверный хэтчбек. В некоторых других странах авто носило немного другие название, например:

• в Южной Корее и Индонезии — Kia New Pride;
• в Северной Америке — Kia Rio5.

В начале 2009 года Киа Рио 2 подвергся небольшому рестайлингу. Дизайнеры и инженеры подвергли небольшим изменениям переднюю и заднюю часть кузова — бампера, фары и решетку радиатора, а также салон — руль, сиденья и панель приборов.

На российский и украинский рынки поставлялись автомобили только с бензиновым двигателем G4EE — 1,4 литра, 16 клапанов, 97 л.с. Трансмиссия была 5-ступенчатая механика или 4- ст. автоматическая. В Соединённых Штатах был доступен также бензиновый двигатель G4ED (1,6 л, 16V, 112 л.с.), а в Европе и Корее был также турбодизель D4FA — 1,5 л, 16V, 110 лошадиных сил.

Технические характеристики Киа Рио 2 (1,4 л / 97 л.с.):

• Длинна (хэтчбек / седан) — 4025 / 4250 мм
• Колесная база — 1470 мм
• Ширина — 1695 мм
• Высота — 1470 мм
• Снаряженная масса / максимальная допустимая — 1080 / 1580 кг
• Дорожный просвет — 155 мм
• Максимальная скорость — 177 км/ч
• Разгон от 0 до 100 км/ч — 12,3 секунды
• Размер шин — 175/70 R14
• Передние тормоза — дисковые, вентилируемые с плавающей скобой
• Задние тормоза — барабанные с самоцентрирующимися колодками и механизмами автоматической регулировки зазоров

Расход топлива Kia Rio 2 (хэтчбек / седан) для МКПП:

• город — 7,9 / 8 л
• шоссе — 5,2 / 5,1 л
• смешанный цикл — 6,2 / 6,2 л

Расход топлива Киа Рио 2 (хэтчбек / седан) для АКПП:

• город — 9,9 / 9,5 л
• шоссе — 5,6 / 5,4 л
• смешанный цикл — 7,2 / 6,9 л

Видео про краш-тест автомобиля:

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

Предохранители

Схема

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTER Прикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок — фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок — фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

1. Реле обогрева заднего стекла
2. Реле противотуманных фар
3. Реле задних противотуманных фонарей
4. Реле габаритных огней
5. Реле дневных ходовых огней
6. Реле антиобледенителя ветрового стекла
7. Реле блокировки дверей
8. Реле разблокирования крышки багажника
9. Реле указателей поворота
10. Реле аварийной сигнализации
11. Реле электро стеклоподъемников
12. Реле охранной сигнализации

Точки подключения автосигнализации на Kia Rio 2013

+12В – красный толстый на блоке предохранителей

Замок зажигания: АСС – синий IGN1 – синий IGN2 – зелёный Стартер – белый Для варианта с МКПП: Стартер – синий провод на педали сцепления

Панель приборов: Повороты – зелёный в левом разъёме и синий (или серый/оранжевый) в правом разъёме Двери – зелёный (тонкий) в левом разъёме Багажник – зелёный (тонкий) левом разъёме Ручник — красный/чёрный в левом разъёме

Открывание багажника (силовой) – синий толстый. В жгуте в пороге или на нижнем большом разъёме блока предохранителей.

Центральный замок: отпирание — синий/красный запирание — белый/красный На разъеме за накладкой у левой ноги водителя

Бензонасос – белый толстый в левом пороге или на отдельном белом разъёме за блоком предохранителей

Тормоз – красный, там же, где и бензонасос на том же разъёме

Если ставится автосигнализация, не имеющая функции автоматического закрывания ЦЗ после остановки двигателя (на примере установки А92 Flex, где нет этой функции), провод любого гибкого доп канала соединить с зеленым проводом сигнализации и настроить импульс гибкого дополнительного канала для закрытия ЦЗ: 1000 2001 3000 4000 ЗП18 У001 ОС00 У000 dУOF dbOF

Данная настройка даст минусовой импульс 1 сек на выходе дополнительного канала после глушения двигателя, заведенного с брелка или автоматически, только в охране.

Ключ Kia Rio — Программирование ключа/транспондера для Kia Rio

Kia Rio 2014 года выпуска. Имеется два рабочих ключа, нужно дописать чип для автозапуска.

Для программирования траспондера (чипа) используется диагностический прибор ABRITES Vehicle Diagnostic Interface.

Для проведения данной процедуры, нам потребуется:

• Чистый транспондер HITAG 2 — PCF7936.
• Фольга, в которую потребуется обвернуть ключ при прописке нового транспондера.

Как прописать ключ/чип в автомобиль Kia Rio при помощи Abrites?

1. Подключаем диагностический прибор Abrites к автомобилю и включаем зажигание.

2. Выбираем специальную функцию Read PIN Code.

3. В этом окне перечисляются виды ЭБУ двигателя, из которых возможно считать пин-код, при помощи функции Read PIN Code. Нажимаем Да.

4. После завершения процесса, появляется окно с посчитанным пин-кодом.

5. Запускаем специальную функцию Key Programming.

6. Вводим посчитанный ранее PIN, нажимаем кнопку Teach.

7. Появляется диалоговое окно с вопросом, желаем ли мы начать процедуру программирования ключа, нажимаем Да.

8. Следующее диалоговое окно: «Хотите ли вы запрограммировать ключ № 1 ?» Нажимаем кнопку Да.

9. Как только первый ключ пропишется, появится окно: «Хотите ли вы запрограммировать ключ № 2 ? Нажимаем кнопку Да. Программа попросит выключить зажигание и включить зажигание вторым ключом. Делаем это. И тоже самое повторяем для нового чипа.

10. После проведённых действий видим, вот такое окно: «Программирование ключей успешно завершено.». Нажимаем кнопку OK. Заводим двигатель автомобиля.

Обсудить этот материал и задать вопросы, вы можете на нашей странице Google+.

Иммобилайзер

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Карта монтажа Kia Rio 2020 АКПП StarLine A93 + StarLine F1

С помощью данной карты монтажа вы можете подключить самостоятельно сигнализацию в автомобиль Kia Rio 2020 года с автоматической коробкой передач.

Точки подключения сигнализации.

За приборной панелью:

Большой разъем приборной панели Зеленый — Концевик багажника (смотреть на фото) (-) Зеленый — Концевик дверей (смотреть на фото) (-) Зеленый — Указатель поворота (смотреть на фото) (+) Синий — Контроль за работой двигателя Генератор (+) Малый разъем: Синий — Указатель поворота (+)

Центральный замок на белом разъеме в ногах водителя:

Синий/Оранжевый — Открыть (-) Белый/Оранжевый — Закрыть (-)

Центральный замок в белом разъеме кик панели водителя

В пороге водителя стоп сигнал и отпирание багажника:

Красный — стоп сигнал (+) Синий — отпирание багажника (+)

В кик панели водителя тормоз и отпирание багажника

Силовые цепи для реализации автозапуска двигателя:

+12в — Розовый и Красный Зажигание 1 — Синий (рядом с розовым) Зажигание 2 — Зеленый Аксессуары — Синий (рядом с белым) Стартер — Белый

Силовые цепи на замке зажигания

Возможное место установки сирены и концевика капота:

Подключение модуля StarLine F1: Подключить питание и минус по вашему усмотрению, где вам удобнее, подключить статус зажигания, на блоке предохранителей подключиться в разрыв шине Data Синий/Черный провод, белый провод StarLine F1 подключить к розовому проводу сигнализации Старлайн.

LIN шина обходчика иммобилайзера в белом разъеме на лицевой стороне блока предохранителей

Прошить модуль до последней версии ПО запрограммировать модель автомобиля. Процедура программирования очень проста отключить все разъемы, зажать кнопку программирования F1 подключить питание блока, дождаться когда светодиод загорится желтым, отпустить кнопку, подключить все остальные штекеры, и включить зажигание желтый светодиод потухнет, загорится красный, выключить зажигание и включить еще раз. Дождаться когда желтый диод будет моргать постоянно (без красного) выключить зажигание. Процедура программирования завершена.

В новых автомобилях после глушения двигателя открываются двери, отключить дилерской диагностикой эту функцию, либо запрограммировать запирание дверей после глушения в сигнализации (но лучше вырубить диагностикой.)

Далее произвести настройку сигнализации как вам нужно и все тестировать Всем успехов

Штатная магнитола Киа Рио. Виды и возможности

Сегодня нет никакого смысла говорить о магнитоле Киа Рио 2 и, тем более, о штатном оборудовании первой модели, являющемся морально устаревшим

И по этой причине обратим ваше внимание на устройства, предназначенные для штатной установки в Рио третьей модификации

По своим видам магнитола Киа Рио 2013 (проигрыватели подходят для всех авто, начиная с 2011 года выпуска) может быть:

• бюджетной – 1 Дин устройство, снабженное переходной планкой и соединением ISO. Фото;
• среднеценовой 2 Дин магнитолой;
• дорогой мультимедийной системой (ММС).

И если бюджетные аппараты не могут похвастаться особой оснащенностью различными функциями и опциями, то, уже начиная с магнитол 2 категории доступности, устройства штатной установки имеют в своей комплектации:

• Дорожную навигацию системы GPS;
• Сенсорный дисплей высокой степени разрешения;
• Интернет-подключение через модем 3G;
• Русифицированное меню;
• Возможность воспроизведения всех существующих на сегодняшний день звуковых и визуальных форматов;
• Пульт дистанционного управления;
• Антенну;
• Функцию Bluetooth, выходное (входное) соединение AUX, USB и так далее.

То есть штатные автомобильные проигрыватели для Киа Рио полностью соответствуют всем современным требованиям как по функциональному наполнению устройства, так и по его внешнему дизайну. И, казалось бы, все хорошо. Большой выбор оборудования, в число которых входит и магнитола Киа Рио Андроид от разных производителей с предоставляемым потребителям выбором по стоимости аппарата и его функциональным возможностям, предполагает отсутствие каких-либо проблем у покупателей. Если бы не одно «но»!

Моторный отсек скомпонован удачно: доступ к бачкам и деталям, требующим регламентной замены, приемлемый.

Многочисленные прошивки блока управления так и не сделали двигатели менее требовательными к качеству топлива. Но к повышенному содержанию смол они относятся терпимо – клапаны работают без проблем. Правда, дилеры рекомендуют промывать форсунки без демонтажа каждые 30–45 тыс. км (при этом смывается нагар с клапанов и их направляющих). Свечи после такой инъекции обязательно меняем. Высоковольтные провода обычно служат 80–100 тыс. км.

Радиатор двигателя менее живуч. Под влиянием реагентов он начинает подтекать по нижней левой завальцовке уже через 60 тыс. км (около 10% случаев). Следите за уровнем антифриза: прозеваете – двигатель может получить необратимый тепловой удар!

Точки подключения автосигнализации на KIA Rio

Концевики дверей — зеленый провод (между желтыми), правый разъем комбинации. Концевик багажника — зеленый оранжевый, правый разъем комбинации. Габарит — желтый черный (двойной), коричневый разъем монтажного блока. Концевик капота — установить. Блокировка — зеленый провод (толстый), белый разъем (FLR A) монтажного блока (левый верхний угол), (питание бензонасоса) Плюс – питание блока, красный провод, одинарный разъем на монтажном блоке. Плюс после зажигания – разъем ENG F (правый верхний угол блока) – розовый провод (слева внизу разъема). Стоп сигнал – разъем ENG «Е» (серый разъем, верх монтажного блока), красный желтый провод (2). Датчик масла – средний разъем комбинации (самый маленький), оранжевый провод. Ручник – белый черный провод правого разъема комбинации.

Силовые провода на замке зажигания: Плюс — синий ; зеленый. IG1 – розовый. IG2 – оранжевый. ACC – желтый. Стартер — белый.

Автомобиль, оборудованный полным центральным замком: Замки дверей – разъем FLR (A) на монтажном блоке (по минусу): Желтый черный – отпирание. (в самом верху разъема) Синий – запирание. Повороты — разъем FLR (A) на монтажном блоке: синий провод — правый поворот (третий пин сверху). разъем FLR (В) на монтажном блоке: зеленый провод – левый поворот (правый верхний угол разъема).

Подключение магнитолы. (заглушка магнитолы выщелкивается без снятия консоли). Магнитола задвигается в заводской контейнер, без фиксации.

белый (-); коричневый (+) – перед левый. желтый (-); черный (+) – перед правый. оранжевый (-); зеленый (+) – задний правый. синий (-); красный (+) – задний левый.

Черный – минус. Красный – плюс. Желтый – габарит. Зеленый – АСС

Причины выгорания предохранителей

Существует несколько поводов.

1. Попадание воды. Влага в воздухе или конденсат отлично проводит электричество, что является причиной короткого замыкания.
2. Закорачивание прибора или магистрали. Часто с подобным сталкиваются пользователи, чьи машины вынуждены эксплуатироваться по ухабистой местности. От вибрации проводка перетирается и замыкает на массу или плюс. В результате происходит скачок напряжения и предохран выгорает.
3. Механическое повреждение. Категорически запрещено ездить на авто, где присутствует видимое повреждение электронных модулей. Это может также стать причиной возгорания.

Как вытащить предохранитель в машине

Производители бортовой электроники категорически не рекомендуют влезать в прибор голыми руками и вынимать поврежденные вставки пальцами. Так можно повредить тонкие ножки элемента или контакты гнезда. В результате это выльется в дорогостоящий ремонт модуля.

Для снятия вставок рекомендуется использовать специальные щипцы или пинцет. Некоторые водители умудряются приспособить под эти цели обычную, бытовую прищепку.

Автомобиль PDF Руководство, электрические схемы и коды неисправностей DTC

Коды неисправностей автомобиля KIA DTC — Rio, Ceed, Sportage, Picanto, Sorento, Cerato, Spectra, Optima, Opirus, Carnival, Magentis, Бонго

Руководства по эксплуатации автомобилей KIA PDF и электрические схемы над страницей — Stonic, Cadenza, Rio, Sorento, Amanti, Borrego, Optima, Forte, Rondo, Sportage, Sedona, Niro, Spectra, Carnival, Ceed, Pro Ceed, Stinger, Venga ; KIA Легковые автомобили EWD с.

На момент основания корейская компания называлась KyungSung Precision Industry . Основным видом деятельности предприятия были индивидуальные автомобили.

Позже, а именно 15 мая 1944 года, родилась корейская компания под названием KIA . Сочетание этих трех загадочных букв несет в себе следующее значение — первый слог KI в слове KIA означает — выйти в свет.Второй слог А означает Азия. Следовательно, значение слова KIA интерпретируется как выход из Азии в весь мир.

История KIA Motors начинается в 1944 году. Компоненты для велосипедной техники компания производила на небольшом предприятии, расположенном на территории современного города Сеул.

Прогнозируя огромное будущее автомобильной промышленности, корейцы с 1960 года уделяют особое внимание производству автомобилей.Первые шаги были сделаны из опыта японских производителей. В 1961 году компании удалось организовать серийное производство мотоциклов, а в следующем году был разработан первый трехколесный грузовик, но его серийное производство надолго отложили

12 лет

В 1961 году компании удалось организовать серийное производство мотоциклов, а в следующем году был разработан первый трехколесный грузовик, но его серийное производство надолго отложили. 12 лет.

В 1976 году корпорация создает несколько дочерних компаний — Kia Service Corp. и Kia Machine Tool Ltd . Последующий рост обусловлен приобретением Asia Motors .

KIA впервые представляет свой дизельный двигатель, а также запускает с конвейера седаны Peugeot 604 и Fiat 132 .

В 1987 году Kia запустила новый Pride , который был основан на платформе Mazda 121 .

В 1997 году Asia была охвачена серьезным экономическим кризисом, и KIA не смогла справиться с ним самостоятельно, что привело к ее банкротству.Год спустя банкрот KIA было куплено Hyundai Motors .

Монтажный блок в салоне Киа Рио 3

Замена плавких вставок салонного пространства осуществляется после демонтажа декоративного кожуха. Для этого понадобится аккуратно поддеть руками и потянуть нижнюю часть кожуха, преодолев сопротивление пластиковых защёлок.

Схема предохранителей Киа Рио 3 поколения состоит из следующих элементов:

1 – реле подогрева области покоя дворников лобового стекла (15А);

2 – цепь для подсоединения вспомогательного оборудования (15А);

3 – предохранитель прикуривателя Kia Rio 3 поколения (15А);

4 – мультимедийный комплекс, контроллер оборудования кузова, комплекс без ключевого запуска;

5 – оповещение об отключении водительской подушки безопасности;

6 – ЭБУ подушками безопасности;

7 – световое оповещение аварийной остановки;

8, 9, 11, 25, 34, 45 – не задействован;

10 – подача омывающей жидкости, дворник заднего стекла (15А);

12, 13 – включение задней, передней противотуманной фары;

14 – автоматизированный механизм отключения освещения;

15 – система без ключевого запуска, стоповые огни (15А);

16 – контроллер оборудования кузова, приборная панель;

17 – разъем для диагностики, стоповые огни, парктроник, подогрев кресел;

18 – антиблокировочная система, программа контроля устойчивости;

19 – огни заднего хода;

20 – ЭБУ силового агрегата, механизм без ключевого доступа;

21 – лампы левой блок-фары;

22 – ДХО;

23 – реле цепи оповещения световой аварийной остановки (15А);

24 – система без ключевого запуска (25А);

26 – кнопка запуска, остановки двигателя;

27 – селектор автоматической КПП, датчик скорости для моделей Киа Рио 3 поколения с механической коробкой (15А);

28 – конденсатор, катушки зажигания (15А);

29 – корректор потока переднего света, контроллер оборудования кузова, кондиционер, передние фары, цепь привода стеклоподъемников, система без ключевого доступа, ДХО;

30 – рычаг переключения под рулевым колесом, дворники лобового стекла (25А);

31 – реле центрального замка, привод замка водительской двери (20А);

32 – блокировка приводов стеклоподъемников (25А);

33 – подогрев переднего ряда кресел (15А);

35 – кондиционер, подсветка багажного, салонного пространства;

36 – мультимедийный комплекс (20А);

37 – подсветка приборной панели, государственного номера, левая передняя, задняя фараы;

38 – подсветка приборной панели, правая передняя, задняя фары;

39 – замок зажигания для Киа Рио 3 поколения с механической трансмиссией, селектор автоматической КПП;

40 – приборная панель, правая фара;

41 – электрические привода стеклоподъемников, переключатель стеклоподъемника сзади, слева (25А);

42 – электрические привода стеклоподъемников, переключатель стеклоподъемника сзади, справа (25А);

43 – подогрев внешних зеркал;

44 – кондиционер.
