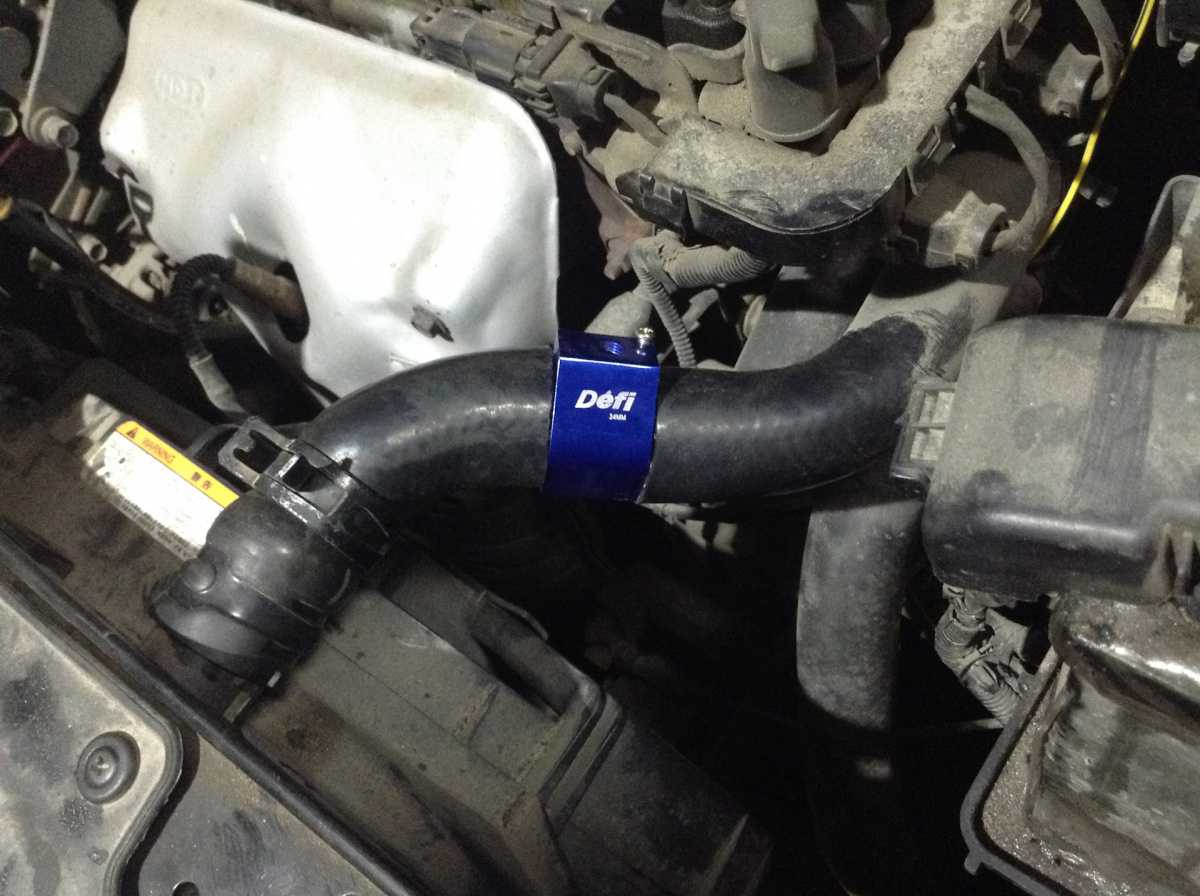

Замена датчика температуры антифриза

Устройство, определяющее температуру теплоносителя, находится непосредственно на корпусе распределительной трубы. В случае выхода из строя электронный блок запоминает наличие неисправности и использует соответствующую программу для проникновения в систему управления двигателем.

Вам понадобится тестер, градусник и розетка на девятнадцать.

  • Начнем со стандартного шага, описанного в других инструкциях;
  • Жидкость необходимо слить;

Отсоедините колодку проводов от прибора, рассчитывающего температуру охлаждающей жидкости;

Открутите индикатор и снимите его;

Поместите его в горячую воду и проверьте сопротивление тестером. Измеряйте постепенно по мере естественного охлаждения воды. При температуре ниже -20 сопротивление должно составлять от 13 до 16,83, при нулевой температуре значение соответствует 5,66, при этом чем выше температура, тем меньше сопротивление.

Статья по теме: Как установить камеру заднего вида на Kia Rio 4

  • Даже небольшое отклонение от нормы говорит о необходимости замены;
  • Расположите деталь, как описано выше, но в обратном порядке;
  • Влейте жидкость.

Стоимость обслуживания автомобиля

По общедоступным данным стоимость обслуживания Кия Рио 3 поколения составляет:

  1. Первое техническое обслуживание – 5 150 рублей. Данное ТО производится по прохождению первых пятнадцати тысяч километров.
  2. Второе техническое обслуживание – 7 520 рублей. Второе ТО выполняется после тридцати тысяч километров пробега.
  3. Третье техническое обслуживание – 7 420 рублей. ТО номер три следует выполнять по проезду сорока пяти тысяч километров.
  4. Четвертое техническое обслуживание – 9650 рублей. Последнее ТО производится после шестидесяти тысяч километров пробега.

Итого, за шестьдесят тысяч пробега владелец авто.

Для Европы

3 поколение, 03.2011 — 05.2015, Хэтчбек 5 дв.

Комплектация Период выпуска Цена Марка двигателя Марка кузова
1.1 л, 75 л.с., Дизель, МКПП, Передний (FF)
1.1 CRDi MT Attract 03.2011 — 05.2015 D3FA UB
1.1 CRDi MT Edition 7 03.2011 — 05.2015 D3FA UB
1.1 CRDi MT Spirit 03.2011 — 01.2013 D3FA UB
1.1 CRDi ISG MT Attract 03.2011 — 05.2015 D3FA UB
1.1 CRDi ISG MT Edition 7 03.2011 — 05.2015 D3FA UB
1.1 CRDi ISG MT Spirit 03.2011 — 01.2013 D3FA UB
1.2 л, 86 л.с., Бензин, МКПП, Передний (FF)
1.2 CVVT MT Attract 03.2011 — 05.2015 G4LA UB
1.2 CVVT MT Edition 7 03.2011 — 05.2015 G4LA UB
1.2 CVVT MT Spirit 03.2011 — 05.2015 G4LA UB
1.2 CVVT ISG MT Attract 03.2011 — 05.2015 G4LA UB
1.2 CVVT ISG MT Edition 7 03.2011 — 05.2015 G4LA UB
1.2 CVVT ISG MT Spirit 03.2011 — 05.2015 G4LA UB
1.4 л, 109 л.с., Бензин, МКПП, Передний (FF)
1.4 CVVT MT Edition 7 03.2011 — 05.2015 G4FA UB
1.4 CVVT MT Spirit 03.2011 — 05.2015 G4FA UB
1.4 л, 109 л.с., Бензин, АКПП, Передний (FF)
1.4 CVVT AT Edition 7 03.2011 — 05.2015 G4FA UB
1.4 CVVT AT Spirit 03.2011 — 05.2015 G4FA UB
1.4 л, 90 л.с., Дизель, МКПП, Передний (FF)
1.4 CRDi MT Spirit 03.2011 — 05.2015 D4FC UB
1.4 CRDi ISG MT Spirit 03.2011 — 05.2015 D4FC UB

3 поколение, 03.2011 — 05.2015, Хэтчбек 3 дв.

Комплектация Период выпуска Цена Марка двигателя Марка кузова
1.1 л, 75 л.с., Дизель, МКПП, Передний (FF)
1.1 CRDi MT Attract 03.2011 — 10.2014 D3FA UB
1.1 CRDi MT Edition 7 03.2011 — 10.2014 D3FA UB
1.1 CRDi MT Spirit 03.2011 — 01.2013 D3FA UB
1.1 CRDi ISG MT Attract 03.2011 — 10.2014 D3FA UB
1.1 CRDi ISG MT Edition 7 03.2011 — 10.2014 D3FA UB
1.1 CRDi ISG MT Spirit 03.2011 — 01.2013 D3FA UB
1.2 л, 86 л.с., Бензин, МКПП, Передний (FF)
1.2 CVVT MT Attract 03.2011 — 05.2015 G4LA UB
1.2 CVVT MT Edition 7 03.2011 — 05.2015 G4LA UB
1.2 CVVT MT Spirit 03.2011 — 05.2015 G4LA UB
1.2 CVVT ISG MT Attract 03.2011 — 05.2015 G4LA UB
1.2 CVVT ISG MT Edition 7 03.2011 — 05.2015 G4LA UB
1.2 CVVT ISG MT Spirit 03.2011 — 05.2015 G4LA UB
1.4 л, 109 л.с., Бензин, МКПП, Передний (FF)
1.4 CVVT MT Edition 7 03.2011 — 05.2015 G4FA UB
1.4 CVVT MT Spirit 03.2011 — 05.2015 G4FA UB
1.4 л, 109 л.с., Бензин, АКПП, Передний (FF)
1.4 CVVT AT Edition 7 03.2011 — 05.2015 G4FA UB
1.4 CVVT AT Spirit 03.2011 — 05.2015 G4FA UB
1.4 л, 90 л.с., Дизель, МКПП, Передний (FF)
1.4 CRDi MT Spirit 03.2011 — 05.2015 D4FC UB
1.4 CRDi ISG MT Spirit 03.2011 — 05.2015 D4FC UB

рестайлинг, 2 поколение, 09.2009 — 08.2011, Хэтчбек 5 дв.

Комплектация Период выпуска Цена Марка двигателя Марка кузова
1.4 л, 97 л.с., Бензин, МКПП, Передний (FF)
1.4 MT Vision 09.2009 — 08.2011 G4EE JB
1.4 MT Spirit 09.2009 — 08.2011 G4EE JB
1.6 л, 112 л.с., Бензин, МКПП, Передний (FF)
1.6 CVVT MT Spirit 09.2009 — 08.2011 G4ED JB
1.6 л, 112 л.с., Бензин, АКПП, Передний (FF)
1.6 CVVT AT Spirit 09.2009 — 08.2011 G4ED JB

Снятие блока ABS

Снимаем блок АБС на замену в случае выхода из строя.

Снимите электронный блок управления двигателем (см. Снятие электронного блока управления).

Головкой «10» откручиваем болт крепления пластмассового держателя кабеля аккумулятора.

Этим же инструментом откручиваем четыре болта, которыми платформа крепится к аккумуляторной батарее (задний болт на фото не виден).

Подъем платформы, как показано на фото…

. плоскогубцами затяните фиксатор держателя кабеля.

Вытаскиваем из отверстия в платформе держатель провода и снимаем его.
Перед снятием блока АБС отметьте на нем положение тормозных магистралей.

Подъем фиксатора ремня безопасности…

… Отсоедините замок от блока управления.

Специальным гаечным ключом на 11 для штуцеров тормозных шлангов откручиваем два тормозных шланга, соединенных с главным тормозным цилиндром, и четыре шланга, по которым тормозная жидкость подается в тормозные механизмы передних и задних колес.

Статья по теме: Как улучшить свет на Kia Rio 3

Головкой «12» откручиваем гайку и болт крепления кронштейна блока к корпусу (для наглядности показан при снятом моторе)…

… И снимаем блок АБС с кронштейном из подкапотного пространства.
Блок ABS крепится к кронштейну двумя резиновыми подушечками. Если втулки потрескались или их резина потеряла эластичность, втулки необходимо заменить.

Откручиваем специальный винт для фиксации втулки с шестигранником «5…

. достаем, а потом вынимаем резину.

Блок АБС: 1 — блок управления; 2 — отверстие для подключения тормозного шланга правого переднего колеса; 3 — отверстие для подсоединения шланга тормозного механизма левого заднего колеса; 4 — отверстие для подключения тормозного шланга правого заднего колеса; 5 — отверстие для подключения тормозного шланга левого переднего колеса; 6 — отверстия для подключения трубок главного тормозного цилиндра; 7 — насос; 8 — гидравлический модулятор.
Установите блок АБС в обратном порядке.
После установки прокачиваем гидравлическое срабатывание тормозной системы (см. Прокачка гидравлического срабатывания тормозной системы).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Экстерьер

Самое большое количество элементов, в которых можно найти отличия нового Киа Рио 2015 года от предыдущего кузова, коснулись именно внешней части. Обновленная версия получила более интересную решетку радиатора, а бамперы приобрели еще более агрессивный вид. В отличие от старого, новый кузов теперь имеет встроенные в зеркала поворотные огни и хромированную отделку дверей.

Отличается довольно сильно головная оптика, которая была серьезно доработана. Теперь фары будут выполнены из светодиодов, доработаны были и противотуманки, что значительно улучшит освещение в темное время суток. Также светодиоды имеют и ДХО, которых не было на старом Киа Рио. В максимальной комплектации задние фонари также будут иметь LED подсветку, подчеркивая современный стиль автомобиля. Гармонично вписываются в общую картину и диски, которые выглядят довольно интересно и оригинально.

В целом отличия нового кузова от предыдущего варианта незначительны, размеры и габариты и вовсе остались неизменны. Рестайлинг внес некую свежесть во внешность, чтобы поддержать интерес потребителей к автомобилю и продолжить покорять дороги России и других стран. Помимо всего прочего, на выбор покупателям теперь будет представлена расширенная палитра цветов и кроме стандартных, новый Киа Рио может быть покрашен в коричневый с кофейным оттенком или ослепительно-синий цвет. Однако следует отметить, что последний вариант станет доступным только в конце лета. Также такое нововведение приведет к тому, что зеленый и синий цвета, которые были на дорестайле, будут сняты с продажи, хоть и были они довольно популярными и интересными.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Тройка в России

Первое и второе поколение автомобилей KIA RIO довольно быстро начали осваивать сначала Азию, затем Америку и Европу. Началом рождения новой версии этой марки можно назвать январь 2011 года. Тогда были опубликованы первые эскизы Рио третьего поколения. Вскоре, в марте этого же года на Женевском международном автосалоне, был выставлен на всеобщее обозрение новый хетчбэк, а на апрельской автовыставке в Нью-Йорке 2011 года свет увидел седан KIA RIO III, который разрабатывался и оснащался с расчётом на рынки Европы и Америки.

Россия вступила в игру, когда в мае стало известно о подготовке новой корейской машины, адаптированной под наши условия. Первый рестайлинговый седан KIA RIO третьего поколения русского производства сошёл с конвейера автозавода Хёндай, находящегося в Северной столице РФ, 15 августа 2011 года. С тех пор она уверенно завоёвывает всё новых поклонников удобства и хороших характеристик. Немаловажную роль играют и цены, по которым можно приобрести этот автомобиль.

Внешность Киа Rio

Почему я вспомнил тот древний Sierra в статье, которая посвящена современному автомобилю КИА Рио/KIA Rio? А потому что сегодняшний корейский седан (или хетчбэк – неважно) бюджетного класса B, производят уже в базе с зеркалами, бамперами и ручками дверей, окрашенными в цвет кузова. Такой автомобиль и через много-много лет не потеряет своего внешнего очарования

А если еще учесть, что его дизайн придумал талантливый художник Петер Шрайер, то внимание окружающих ему обеспечено

А, к слову, знаете, где собирают Киа Рио? В России, в Санкт-Петербурге, модели автомобилей Rio производят на заводе НММR. Хорошо это или плохо? Поверьте, никакой разницы! Как показывает мой опыт, иногда за качеством своих автомобилей, которые производятся в странах Африки, Латинской Америки или в той же России мировые производители следят даже более тщательно, чем под окнами собственных штаб-квартир. Это факт.

Но – продолжаем о наружности KIA Rio: когда смотришь на автомобиль, то, например, солнцезащитная полоса на ветровом стекле даже незаметна (она функциональна и видна водителю и переднему пассажиру, которые сидят внутри), но сразу же обращаешь внимание на черную окантовку головной оптики и на ходовые огни. Также обращают на себя внимание дублеры поворотников в наружных зеркалах, и следует сказать, что далеко не все автомобили даже классом — двумя выше имеют такую опцию

Положил начало такой «традиции» Мерседес, а сегодня – вот, пожалуйста – повторители на автомобилях бюджетного покроя.

Как это ни странно, но современная цветовая палитра – к лицу KIA Rio. Иногда так бывает, и вы сами это неоднократно могли подмечать, что видишь иной автомобиль в дорожном потоке и понимаешь, не подходит ему этот цвет. Например, черный Рено Логан, как на мой субъективный взгляд и как рассказывают сами менеджеры Renault, смотрится печально. А в любом другом цвете – пожалуйста! Но это не касается кузовов KIA Rio. Почему? Может быть, как раз потому, что ни ручки дверей, ни корпуса зеркал, ни бамперы у Рио не бывают некрашеными в цвет кузова? Может быть…

«Киа Рио» 3 после рестайлинга

Kia Rio 3 в 2015 году подверглась рестайлингу. Машина была значительно освежена, улучшена внешность, интерьер, оснащение. Прибавился ряд интересных дизайнерских решений. Одна из наиболее существенных доработок – изменение формы передних фар.

Кроме этого, косметические поправки коснулись:

  • радиаторной решетки;
  • защитной сетки радиатора;
  • центрального выреза бампера, ставшего менее агрессивным.

Техническая часть осталась неизменной. Покупателям, как и раньше, были предложены два бензиновых мотора: 1,4 (107 л. с.) и 1,6 (123 л. с.).

Класс

Измененный Kia Rio 3 причисляют к автомобильному транспорту В-класса (В+) с поперечным размещением ДВС и с передним приводом. По своим параметрам, конструктивным особенностям и размерам «Киа Рио» 3 седан не значительно отличается от другой южнокорейской машины ─ Hyundai Solaris.

Трансмиссия

В начале своего пути Kia Rio оснащалась механической 5-ступенчатой коробкой передач. Еще до рестайлинга, в 2014 году, на версии 1,6 задействовали 6-ступенчатый агрегат, который оказался не только удобным, но и надежным. Пробег до ремонта обычно превышает 350 тыс. км.

Габариты «Киа Рио» 3

По длине автомобиль составляет 4 037 мм, по ширине — 1070, по высоте — 1 047 мм. Дорожный просвет достаточен для езды в городе – 160 мм.

Улучшение формы спинки первого ряда сидений позволило освободить добавочный промежуток перед коленями пассажиров седана. При этом второй ряд кресел рассчитан прежде всего для детей, поскольку 2 взрослым здесь будет не очень просторно. Находящиеся на первом ряду водитель с пассажиром располагаются сравнительно удобно: места здесь достаточно.

Хэтчбек от седана отличают такие параметры:

  • меньшая длина кузова (4125 мм — на 262 мм короче седана);
  • укороченный задний свес (725 мм);
  • меньший грузовой отсек (соответствующая секция четырехдверки на 111 л объемнее);

В остальном характеристики у обоих автомобилей практически идентичны.

Размер багажника и его вместимость в ходе усовершенствований были увеличены. У 4-дверной модели этот параметр составил 500 л, у хэтчбека ─ 390 л.

Вес «Киа Рио» 3

Измененные габариты «Киа Рио» 3 седан не отразились на тяжести авто. Снаряженный вес составляет 1150, полный ─ 1565 кг.

Объем движка Кia Rio

Информационный обзор ДВС:

Транспортное средство Движок (бензин) и трансмиссия Объем
Рестайлинг 2015, хэтчбек 5 дв. 1,4 л, 107 л.с., МКПП 1396
Рестайлинг 2015, хэтчбек 1,6 л, 123 л.с., АКПП, МКПП 1591
Седан 1,4 л, 107 л.с., МКПП, АКПП 1396
Седан 1,6 л,123 л.с., АКПП, МКПП 1591

Сколько весит «Киа Рио» 3

Масса «Киа Рио» 3 седан обусловлена оснащенностью, техническими параметрами авто и варьируется в следующих пределах:

Разновидности модели Габариты, мм Масса, кг
1,4 Comfort 4377 x 1700 x 1470 1119
1.4 Comfort «Аудио» 1119
1.6 Comfort «Аудио» 1126
1.6 Luxe 1126
1.6 Prestige 1126
1.6 Premium 1140

Модель Kia Rio рестайлинг 2015, хэтчбек 5 дв., 3-е поколение:

Комплектации Габариты, мм Масса, кг
1.4 Comfort 4125 x 1700 x 1470 1119
1.6 Comfort «Аудио» 1126
1.6 Luxe 1126
1.6 Prestige 1126
1.6 Premium 1151

Ширина «Киа Рио» 3

Ширина «Киа Рио» 3 у обоих автомобилей одинаковая – 1 720 мм. Замерять нужно рулеткой по колесным аркам или центральным стойкам кузова.

Безопасность

Параметры безопасности любого транспортного средства подтверждают международные организации, осуществляющие специальные краш-тесты. Наиболее авторитетные из них:

  • китайская C-NCAP;
  • европейская Euro NCAP;
  • американская NHTSA.

Для повышения безопасной езды автомобиль оснащен:

  • ABC (антиблокиратором, препятствующим скольжению);
  • ESC (системой курсовой устойчивости, контролирующей поведение а/м на дороге ─ установлена лишь в варианте Premium).
  • ESS (аварийным сигналом, предупреждающим об экстренном торможении);
  • замками с «детской» блокировкой;
  • подушками, ремнями и шторками безопасности.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Замена датчика скорости

Датчик скорости расположен на коробке передач. Он передает прямоугольные импульсы напряжения на ЭБУ. Их частота прямо пропорциональна скорости колеса.

Вам понадобится трюм на десять.

Первый шаг стандартный;

Нажмите на скобу и отсоедините блок;

Откручиваем болт, затем снимаем прибор;

Установка происходит в обратной последовательности.

Для замены электромагнитного клапана нужно найти головку с шестигранной головкой (не розетку, а розетку).

Затяните защелку и отсоедините замок;

Откручиваем болт и снимаем электромагнитный клапан. После снятия электромагнитного клапана вы можете увидеть небольшую каплю моторного масла. Высушите и высушите тканью.

Установите новую деталь.

Блок управления ABS Kia Rio

Общие сведения

Расположение элементов тормозной системы с ABS на автомобиле

1 – трубка магистрали высокого давления тормозной системы;
2 – педаль тормоза;
3 – главный тормозной цилиндр;
4 – пополнительный бачок;
5 – вакуумный усилитель тормозов;
6 – блок гидравлического управления (HCU);
7 – передний дисковый тормозной механизм;
8 – суппорт;
9 – задний барабанный тормозной механизм;
10 – рычаг стояночного тормоза;
11 – трос стояночного тормоза.

Датчик частоты вращения
Датчик частоты вращения обнаруживает вращение колеса и состоит из постоянного магнита и катушки. Датчики передних колес получают информацию от зубчатых роторов, расположенных на приводных валах.

При прохождении зубьев ротора около датчика, изменяется магнитное поле датчика, в результате чего вырабатывается импульс напряжения.
Это напряжение пропорционально частоте вращения колеса и может быть измерено.

Контрольные лампы ABS и EBD расположены в комбинации приборов.
Контрольная лампа ABS:1) Горит в течение 3 с после включения зажигания после чего гаснет.2) Гаснет при пуске двигателя.3) Если лампа горит постоянно, значит в ABS имеются нарушения.4) Лампа горит в течение самодиагностики.5) Если контрольная лампа загорается периодически, значит в ABS имеются нарушения и работа систем автомобиля осуществляется таким образом, как будто в автомобиле отсутствуют системы ABS и TCS.6) Лампа горит при отсоединении электрического разъема от блока управления ECU.
Контрольная лампа EBD (электронное распределение силы торможения):1) Горит после включения зажигания.2) Гаснет при пуске двигателя.3) Горит при затягивании рычага стояночного тормоза.4) Горит при низком уровне тормозной жидкости.5) Горит, если не работает электронное распределение силы торможения EBD:
– при неисправности в электромагнитном клапане;
– при неисправности более чем в одном датчике;
– при неисправности блока управления ECU;
– при превышении напряжения.

Блок гидравлического управления (HCU)
Блок гидравлического управления (HCU) состоит из насоса с электрическим двигателем и блока клапанов для того, чтобы управлять давлением ABS.
Датчик расположен в электродвигателе насоса и передает выходной сигнал блоку ABS, который определяет работоспособность насоса.

Диаметр отверстия трубы подачи тормозной жидкости переднего тормоза: 4,8 мм
Диаметр отверстия трубы подачи тормозной жидкости заднего тормоза: 4,8 мм

Насос с двумя контурами обеспечивает требуемое давление, а блок клапанов распределяет давление, передаваемое к колесным тормозным механизмам.

А – передний правый впускной клапан;
В – задний левый впускной клапан;
С – задний правый впускной клапан;
D – передний левый впускной клапан;
E – передний правый выпускной клапан;
F – задний левый выпускной клапан;
G – задний правый выпускной клапан;
H – передний левый выпускной клапан;
M – + двигателя;
N – двигатель (GND).

Самодиагностика ABS
Блок управления ABS начинает выполнять самодиагностические функции после включения зажигания. Блок управления ABS обнаруживает неисправность для каждого контура и компонент, сравнивая состояние системы с ограниченным набором условий в блоке управления ABS. Блок управления ABS хранит код неисправности и затем выводит на диагностический прибор в виде кодов, обозначаемых четырьмя цифрами.

Проверка кодов самодиагностики

Общие сведения
1. Поверните ключ в замке зажигания в положение OFF и подсоедините диагностический прибор к диагностическому разъему, расположенному около вакуумного усилителя в моторном отсеке.
2. Поверните ключ в замке зажигания в положение ON и на приборе задайте модель автомобиля и модель диагностического прибора.
3. Выберите проверяемый параметр после инициализации блока.
4. Нажмите проверку кодов №1 и выясните, записана ли неисправность.
Предупреждение

Код неисправности – число с четырьмя цифрами, которое появляется непрерывно, пока код неисправности не стерт диагностическим прибором.

5. По списку кодов неисправности выявите неисправный элемент и восстановите его работоспособность.
6. После стирания кодов неисправности из памяти блока управления ABS выберите инспекционный пункт №4.

Видео про «Блок управления ABS» для Kia Rio

Ремонт блока управления ABS

Блок управления АБС Киа Соренто 58910-3e310

Отключение системы абс на киа сид

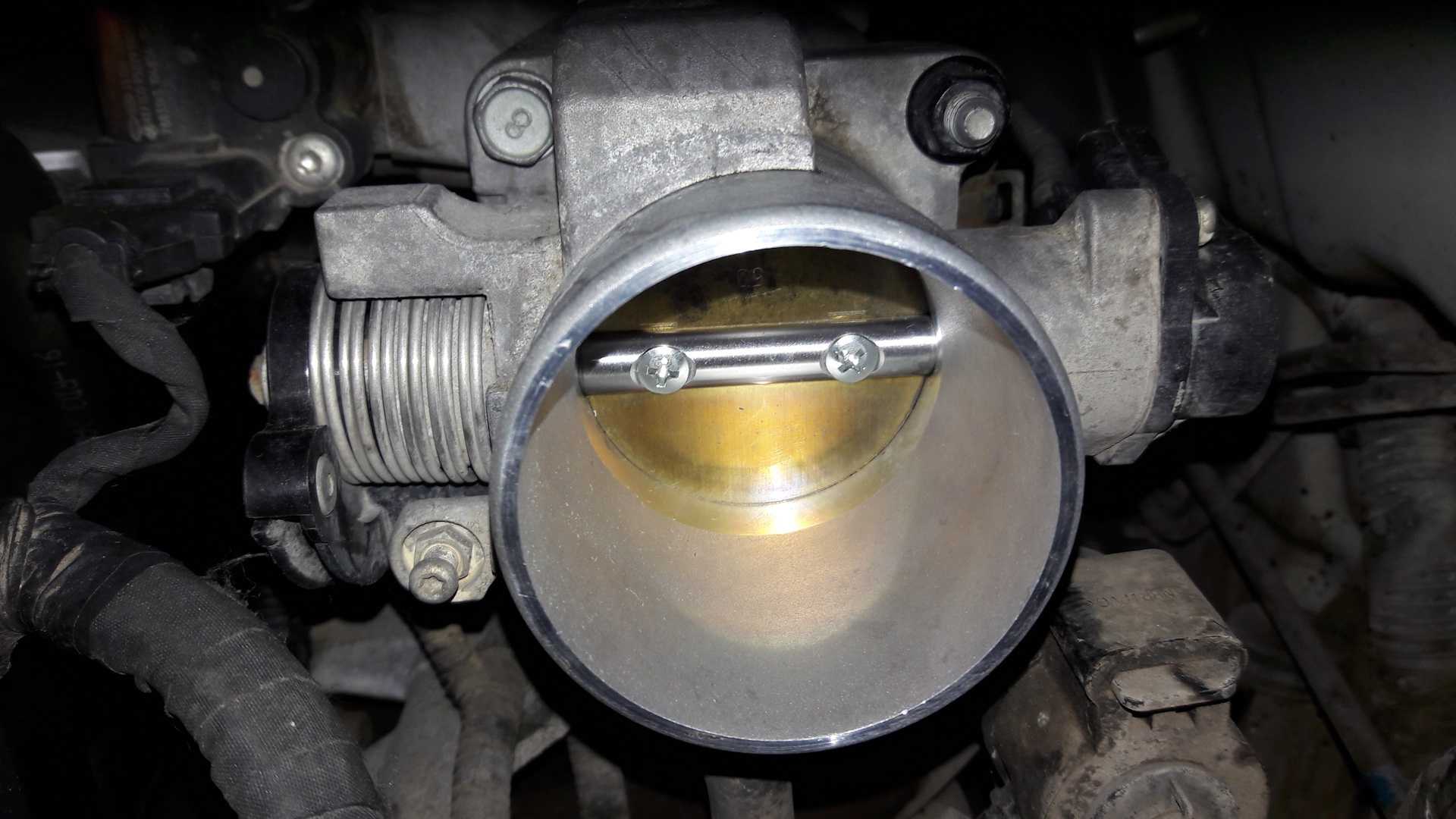

Замена датчика дроссельной заслонки

Датчик положения дроссельной заслонки представляет собой обычный резистор, подключенный к валу дроссельной заслонки. Из-за вращения оси заслонки изменяется напряжение сигнала. При сборке сигнализатор заменяется дроссельным узлом.

Устройство контроля концентрации кислорода. Для его замены используется торцевая головка.

  • Сначала отцепите трос;
  • необходимо повторно затянуть защелку и отсоединить колодки жгута;
  • Отвинтите устройство контроля концентрации кислорода и снимите его;

Следуйте плану, но в обратном порядке, чтобы установить деталь.

Аналогичным образом можно заменить диагностический датчик, который находится в сильфоне.

Основная информация о модели

Класс

Новая модель относится к классу «В» — популярный класс компактных автомобилей.

За последнее время новое поколение Киа Рио – одна из главных новинок на рынке России.

В классе бюджетных моделей — самый интересный вариант, если речь о модели с объемом мотора 1,6 л. Найти в настоящий момент более мощную модель нелегко. По многим показателям Rio не хуже некоторых представителей класса «С», если не брать Volkswagen Golf и Opel Astra. Rio уже может соперничать со «старичками» из «второго эшелона».

Kia Rio Седан 2010 — эта модель была актуальна, когда только появилась, а спустя 3,5 года, конкуренты “подтянулись”. Был автомобиль «середнячок», современная обновка захватила позиции на рынке.

Не успела отгреметь презентация внедорожного Sorento, вызвавший оживление в салонах, появился образец я KIA Rio 2010. Стоимость его варьируется и зависит от кузова и комплектации.

Модификации 2010 года имеют двигатели с объемом мотора: 1,4; 1,5 и 1,6 л.

Габариты Киа Рио 2013

Седан: 4370 мм длина, 1700 мм ширина, 1470 мм высота.

Хэтчбэк: 4120 мм длина, 1700 мм ширина, 1470 мм высота.

Размеры салона

Пространство для передних пассажиров:

  • для ног – 1062 мм,
  • расстояние от потолка до сидения – 1022,
  • на уровне плеч ширина – 1357.

Задние места:

  • от потолка до сидения – 948,
  • пространство для ног – 846,
  • на уровне плеч ширина – 1350

Kia Rio в России выпускается в 9 цветах.

Подробная техническая характеристика седана

  • 5 посадочных мест,
  • объем багажника – 50 л,
  • клиренс (мм) – 160,
  • колесная база – 2570,
  • колея: 1495 – передняя и 1502 – задняя.

Двигатель

Модель Киа Рио в России оснащается 2 типами 4-цилиндровых двигателей, работающих на бензине (поколение Gamma):

Техническая характеристика

ДВИГАТЕЛИ G4FА G4FC
Типы двигателей DOHC 16V
Объем, см 1396 1591
Цилиндров (шт.) 4
Клапанов 16
Max крутящегося момента (Нм / об/мин.) 135,4 / 5000 155 / 4200
Max мощность (кВт) в об/мин. 78,7 / 6300 90,4 / 6300
Бак топливный 43 л
Топливо 92
Тормоза передние вентилируемые
задние дисковые
Подвеска передняя тип Макферсон (пружинная, независимая)
задняя пружинная, полузависимая, с гидравлич. телескопич. амортизаторами
Шины R15 / R16 185/65 195/55
Min радиус поворота 5,2 м

Трансмиссии

5MT — 1,4

Max скорость 190 км/ч
Время разгона от 0 км/ч 11,5 сек.
Расход топлива по циклам:
городской/ загородный/ смешанный
7,6/ 4,9/ 5,9
Мin-max снаряженной массы 1115-1193 кг

4АТ — 1,4

Max скорость 175 км/ч
Время разгона от 0 км/ч 13,5 сек.
Расход топлива по циклам:
городской/ загородный/ смешанный
8,5/ 5,2/ 6,4
min-max снаряженной массы 1140-1218 кг

5МТ — 1,6

Max скорость 190 км/ч
Время разгона от 0 км/ч 10,3 сек.
Расход топлива по циклам:
городской/ загородный/ смешанный
8,5/ 5,2/ 6,4
min-max снаряженной массы 1115-1193

4АТ — 1,6

Max скорость 180 км/ч
Время разгона от 0 км/ч 11,2 сек.
Расход топлива по циклам:
городской/ загородный/ смешанный
8,6/ 5,2/ 6,5
Снаряженная масса (min-max) 1140-1218 кг

Безопасность

Kia Rio оборудован:

  • кузовом с рассчитанными зонами деформации и усиленными
  • до 6 подушек безопасности (в зависимости от комплектации)
  • подголовники передних и задних сидений
  • 3-точечные ремни безопасности (регулировка по высоте) и натяжителями
  • ESC – система динамической стабилизации
  • Isofix – крепление сидения для ребенка
  • в задних дверях замок ребенка
  • антиблокировкой тормозов ABS+EBD

Адаптация модели к российским условиям

Специально Киа Рио получил новые опции. Большинство в Kia K2, перечислим:

  • аккумулятор, обеспечивающий при низких температурах запуск двигателя;
  • брызговики (передние и задние)
  • 3-струйные форсунки омывателя
  • увеличенный клиренс 160мм
  • кузов и днище обработаны антикоррозионным покрытием
  • 4 л – объем бачка омывающий жидкости, индикатор ее низкого уровня
  • срок службы ламп фар – 1500 ч
  • 4650 кКал – мощность отопительной системы
  • защита картера пластиковая
  • радиатор обработан материалом, который защищает от агрессивной внешней среды

Цены

6 июня 2012 – публикация прайс-листа Киа Рио 2013, получивший функцию автовыключение освещения (комплектация «Люкс»), обогрев руля (комплектации «Престиж» и «Премиум»).1 февраля 2013 – подорожание всех комплектаций на 10 тысяч рублей.1 октября  – повышение цен на комплектации седана, а комплектации «Люкс» — на 20 тысяч руб.

В итоге цены седана и хэтчбека сравнялись.

N

Виды комплектации

Двигатель, трансмиссия

Цена в руб.

1. Comfort 1,4 — 5 ст. МКПП

489 900

2. 1,4 — 4 ст. АКПП

539 900

3. Luxe 1.6 — 5 ст. МКПП

559 900

4. 1.6 — 4 ст. АКПП

599 900

5. Prestige 1.6 — 5 ст. МКПП

599 900

6. 1.6 — 4 АКПП

639 900

7. Premium 1.6 — 4 АКПП

679 900

Из России Kia Rio поставляется в Беларусь и Украину.

Основные показатели Рио 3 рестайлинг

Рестайлинг версия автомобиля Киа Rio 3-его поколения по многим ходовым характеристикам практически не изменилась.

Автомобиль Рио третьего поколения образца 2015 года и выше поставлялся в следующих комплектациях:

  • классик;
  • комфорт;
  • люкс;
  • престиж;
  • премиум.

Наиболее простая версия машины может похвастать:

  • антиблокировочной системой или ABS;
  • двумя подушками безопасности;
  • бортовым компьютером;
  • гидроусилителем руля;
  • центральным замком;
  • дистанционным управлением замка;
  • зеркалами с электрическим приводом;
  • обогревом зеркал заднего вида;
  • электрическими стеклоподъемниками для передних окон;
  • регулировкой рулевой колонки и сидения.

Киа Rio третьего поколения оснащается информативной и эргономичной приборной панелью. Салон ТС выполнен в минималистическом стиле. Обивка кресел изготовлена из износостойкой ткани, а обшивка приборной панели исполнена из жесткого матового пластика.

Двигатель Kia Rio 3 рестайлинг

Автомобиль поставлялся на рынок с двумя видами силовых установок:

  1. Двигателем на 107 лошадиных сил и объемом 1.4 литра.
  2. Двигателем на 123 лошадиных силы и объемом 1.6 л.

Расход топлива автомобилем составляет:

  1. В городе – 7.8 литра на сто км пробега для младшей модели и 8.5 литров для старшего движка.
  2. При движении по трассе – 5 литров топлива на 100 километров расходует 107 сильный двигатель и 5.2 литра – двигатель мощностью 123 лошадиные силы.
  3. Смешанный цикл за сто километров пробега опустошает бак на 6 литров в случае младшего двигателя и на 6.4 литра при комплектации машины более мощной моделью силовой установки.

Опциональные трансмиссии

Киа Рио iii седан поставлялась с трансмиссиями четырех видов:

  1. Пятиступенчатой механикой.
  2. Четырехступенчатым автоматом.
  3. Шестиступенчатой механикой.
  4. Шестиступенчатым автоматом.

Первые два варианта коробок переключения передач предназначались для двигателя объемом 1.4 литра. Остальные две трансмиссии работали в паре со старшим 123 сильным мотором.

Массогабаритные размеры рестайлиноговой модели Kia Rio 3

Габариты автомобиля составляют:

  1. Длина кузова – 4 377 миллиметра.
  2. Ширина – 1 700 миллиметров.
  3. Высота – 1 470 миллиметров.

Размеры багажника Kio Рио третьего поколения составили 500 литров. Максимальная грузоподъемность ТС по паспорту составляет 1 600 килограмм.

Габаритные размеры Киа Рио после рестайлинга отличаются незначительно. В более новой модели на семь миллиметров увеличилась длина и на двадцать один килограмм масса.

Объем бака и масса транспортного средства

Масса автомобиля после рестайлинга составляет 1 119 килограмм. Как ни странно, ширина машины совершенно не изменилась по сравнению с дорестайлинговой версией. Объем топливного бака автомобиля Киа Рио 3 равен сорока трем литрам.

Подвеска и тормоза

Владельцы данной модели автомобиля отмечают достаточно жесткую подвеску. Амортизаторы машины нормально поглощают небольшие дефекты асфальта, но при встрече с действительно серьезной ямой лучше существенно сбросить скорость.

Передняя подвеска Киа Рио 3 изготовлена по типу Макферсон с телескопическими амортизационными стойками и стабилизатором торсионного типа.

Несмотря на приличный крутящий момент силовых установок автомобиля, задняя подвеска ведет себя предельно предсказуемо как при низких, так и при высоких скоростях движения.

Сильные стороны автомобиля

Минусы данного автомобиля хотя и временами существенные, но не могут соперничать с ключевыми преимуществами.

Преимущества салона Киа Rio 3 представлены:

  1. Стильным внешним видом.
  2. Хорошим качеством сборки.
  3. Отличными материалами облицовки.
  4. Наличием карманов на задних дверях.
  5. Присутствием подстаканников для задних пассажиров.
  6. Вместительным трюмом.
  7. Практически идеально ровным полом вблизи задних диванов.
  8. Богатым оснащением приборной панели.
  9. Интуитивно-понятным управлением бортовым компьютером.
  10. Опциональным обогревом руля и лобового стекла.
  11. Наличием удобных ручек регулировки высота и наклона спинки водительского кресла.

Ходовые характеристики машины могут похвастать:

  1. Бойкой динамикой разгона автомобиля на механической коробке переключения скоростей.
  2. Возможностью езды на более дешевом 92м бензине.
  3. Экономичными двигателями. Наибольшая экономия горючего достигается с механическими трансмиссиями.
  4. Отличным 123 сильным мотором, который является лучшим в своем классе.

Отдельного упоминания стоит модель Хэтчбек, описания которой нет в данной статье. Автомобиль в таком кузове пользуется заметно меньшей популярностью, чем седан.

Тем не менее именно хэтчбэк оптимально подходит для перевозки крупногабаритных грузов из-за объема своего багажного отделения со сложенным задним рядом кресел.

Замена датчика положения коленчатого вала Киа Рио

Датчик положения коленчатого вала установлен в задней части блока цилиндров. При обнаружении неисправности в цепи он отключается.

Для этого потребуется восьмерка и отвертка.

Вам необходимо сделать следующее:

  • Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Любая инструкция по замене датчика повторяет этот шаг;
  • Если есть защита, то ее необходимо снять;

Фиксатор требуется для отжима и отсоединения колодок проводки;

Статья по теме: Какие бесшумные блоки лучше на Kia Rio 3

Владельцы карт также должны выйти из системы;

Снимите крепежный болт и выньте деталь;

Установите рабочий прибор.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
