Замена и ремонт подрулевого шлейфа
Треск в районе рулевого переключателя при повороте руля и появление на приборной панели сигнала о неисправности подушки безопасности свидетельствует о повреждении рулевого шлейфа. Проблема чаще всего возникает из-за повреждённой ленты, внутри которой находятся медные провода. Чтобы заменить элемент, необходимо выполнить следующие действия:
- Колёса устанавливаются в ровное положение, без блокировки;
- Снимаются верхний и нижний кожухи рулевой колонки (3 винта откручиваются отвёртками Т20);

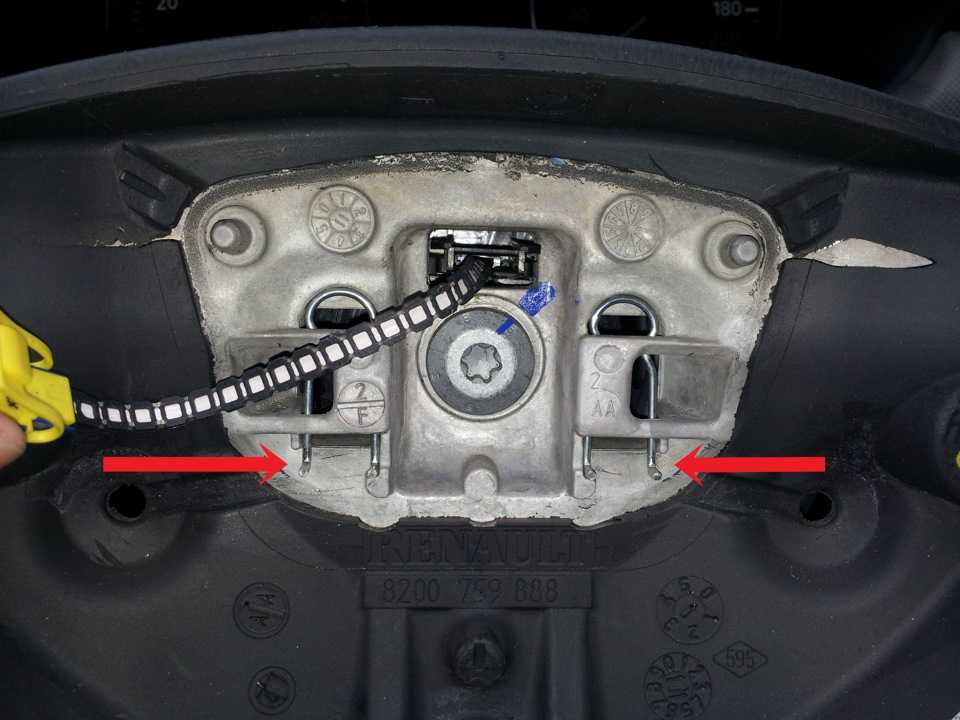

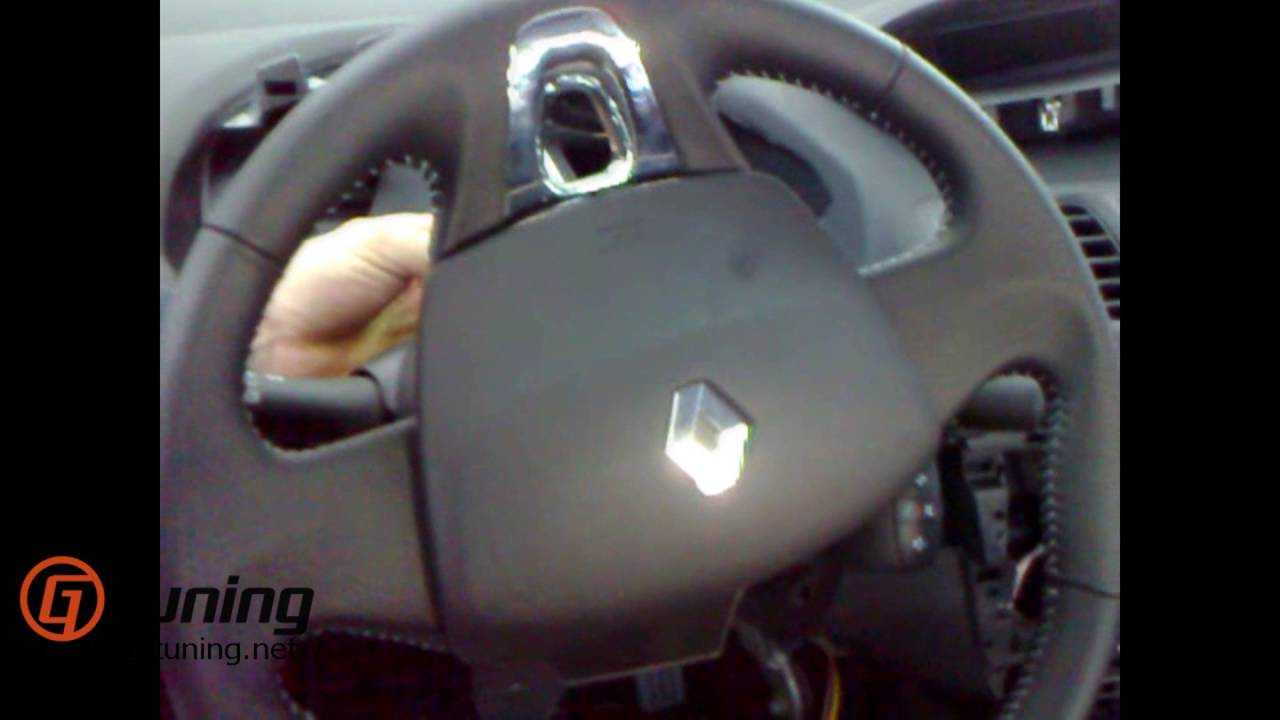

- После убирается подушка безопасности и руль;
- Отсоединяются контакты, идущие к клаксону и к земле;
- Далее следует снять подрулевые переключатели и поддеть отвёрткой круглую крышку, чтобы добраться до шлейфа.
Шлейф намотан спиралью: в процессе обслуживания он раскручивается и закручивается. Снять его можно, отжав крепёжный фиксатор. После следует найти места излома и, зачистив проводки, аккуратно запаять их. Сборка выполняется в обратном порядке.

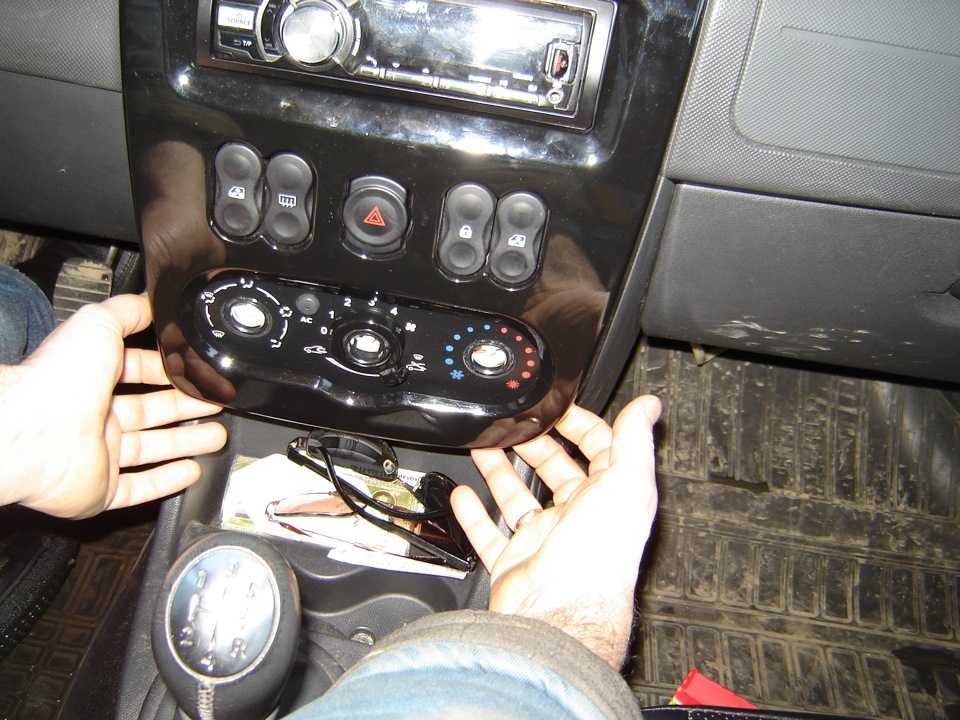

Схема разборки приборной панели и снятия детали:
- Чтобы чинить рулевой переключатель, следует обесточить авто, поскольку работы будут проводиться на электронной части системы, а также повернуть руль на 90 градусов влево;
- После необходимо разобрать кожух рулевой колонки;
- При помощи Т20 снимаются первый и второй болты крепления;
- Крестовой отвёрткой окручиваются два винта;
- Далее следует разобрать рычаг и внимательно осмотреть переключатель и электропроводку;
Наиболее частой причиной неисправности джойстика являются отпаянные от штыря контакты. Для извлечения штыря необходимо открыть корпус переключателя. Разобраться в том, как припаять элементы самостоятельно, не составит особого труда: нужно подготовить пару более гибких проводков, паяльник и припой. После припаивания сборка осуществляется в обратном порядке.
Если выполняется замена переключателя, то снятие элемента не различается с процессом демонтажа при ремонте, с той лишь разницей, что вместо проведения ремонта устанавливается новая деталь. Правый подрулевой переключатель снимается аналогичным образом. Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов.
Снятие подрулевых переключателей Рено Логан 2005
Работу проводим при снятии рулевой колонки, панели приборов и при замене
подрулевых переключателей.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной
батареи. Устанавливаем передние колеса в положение, соответствующее
прямолинейному движению автомобиля. Снимаем рулевое колесо(см.
«Снятие рулевого колеса»).
Ключом «Torx Т-20» отворачиваем два самореза крепления кожухов рулевой
колонки.
Снимаем верхний кожух рулевой колонки, преодолевая сопротивление двух
фиксаторов.
Снимаем нижний кожух рулевой колонки.
Элементы крепления кожухов рулевой колонки:
1 — пластинчатые гайки;
2 — фиксаторы;
3 — саморезы
Для электрического соединения подушки безопасности водителя,
установленной на рулевом колесе, с электрооборудованием автомобиля
нельзя применять обычный скользящий контакт во избежание
искрообразования и непреднамеренного срабатывания подушки.
Поэтому на автомобиле применено устройство с так называемым спиральным
кабелем, работающее по принципу рулетки.
В цилиндрическом пластмассовом корпусе 2 устройства, выполненного в
корпусе соединителя подрулевых переключателей (для наглядности показано
на снятом соединителе подрулевых переключателей), спирально уложены
несколько витков металлопластиковой ленты 4, которая является
электрическим проводником
Спиральный кабель
Один конец ленты кабеля через разъем, расположенный на корпусе
соединителя подрулевых переключателей, состыкован с колодкой жгута
проводов электрооборудования автомобиля. Другой конец кабеля выведен на
выступающий поводок 3 барабана 5 устрой ства и соединен через колодку 1
с подушкой безопасности.
Поводок барабана устройства входит в отверстие ступицы рулевого колеса.
При вращении колесо за поводок поворачивает барабан, а с ним и ленту
кабеля, которая располагается в цилиндрическом корпусе либо на большем,
либо на меньшем радиусе. От своего среднего положения барабан с поводком
в устройстве может поворачиваться в каждую сторону до упора на три
полных оборота.
Это предотвращает обрыв электрического проводника при вращении рулевого
колеса от нейтрального положения на 2,25 оборота в каждую сторону — на
автомобиле без гидроусилителя рулевого управления, и на несколько
меньшее число оборотов — на автомобиле, снабженном гидроусилителем.
Перед снятием соединителя подрулевых переключателей с рулевой колонки
для удобства последующей сборки лучше заблокировать барабан устройства
от проворачивания. Для этого при необходимости доворачиваем на небольшой
угол барабан, совмещая впадину между двумя выступами барабана с пазом
корпуса…
…и вставляем деревянный клин.
Ключом «Torx Т-20» отворачиваем на несколько оборотов винт крепления
соединителя.
Надавив на головку винта вдоль его оси…
…сдвигаем соединитель с рулевой колонки.
Отсоединяем две колодки жгутов проводов от подрулевых переключателей и
одну колодку проводов от разъема на корпусе соединителя…
…и снимаем соединитель с переключателями в сборе.
Устанавливаем соединитель с подрулевыми переключателями в обратной
последовательности.
При установке соединителя совмещаем…
…выступ в гнезде корпуса соединителя…
…с пазом на торце трубы рулевой колонки.
Отдельно каждый подрулевой переключатель можно снять без демонтажа
соединителя. Для этого после снятия кожухов рулевой колонки и
отсоединения от переключателя колодки жгута проводов…
…крестообразной отверткой отворачиваем два винта крепления переключателя
(для наглядности показано на снятом соединителе подрулевых
переключателей).
Вынимаем левый подрулевой переключатель из соединителя.
Аналогично снимаем правый подрулевой переключатель с соединителя.
Устанавливаем подрулевые переключатели в обратной последовательности.
При установке кожухов рулевой колонки…
…саморезы крепления кожухов проводим через отверстия в бобышках корпуса
соединителя подрулевых переключателей (для наглядности показано на
снятых кожухах и соединителе подрулевых переключателей).
..
160
161
169
..
Проверка и замена
Ибо расплавленное олово могло повредить пластиковую изоляцию контактных пластин. После припаивания начинаем собирать в обратно порядке. Главное, когда будете одевать переключатель света на контактный штырь, не сломайте рычажок который управляет контактным бегунком!
Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага.
Там находится пять замков. Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары. Разборка деталей Бегунки, механизм и кожух пока не понадобятся, нужно переходить к снятию сигнальной кнопки.
Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет например, скальпель или нож , который следует вставить в паз.
ФУНКЦИИ ПОДРУЛЕВОГО ПЕРЕКЛЮЧАТЕЛЯ
Левый переключатель выполняет следующие функции:
- Выключены все внешние источники света.
- Включатель габаритов, подсветки органов управления и приборов, подсветки номера.
- Электропереключатель «дальний — ближний».
- Включатель противотуманных фар.
- Включатель заднего противотуманного фонаря.
- Кнопка сигнала.
- Электропереключатель указателей поворота. (Производится переводом рычага вверх (правый) и вниз (левый)). Поэтому он на рисунке не указан.
РИС.2. Функции левого подрулевого переключателя
- Чтобы посигналить, надо нажимать кнопку на левом электропереключателе, обозначенную синей стрелкой.
- Габариты включаются поворотом электропереключателя в положение 2.
- Чтобы «моргнуть» фарами надо слегка потянуть левый подрулевой переключатель на себя и отпустить его. Он должен вернуться в первоначальное положение.
- Для постоянного включения дальнего света фар, надо повернуть рукоятку в положение 3 и потянуть подрулевой переключатель на себя до фиксации его в этом положении. При этом на щитке должна загореться синяя лампочка, она сигнализирует о том, что включён дальний свет.
- Для включения ближнего света, надо ещё раз потянуть электропереключатель на себя, до следующей фиксации ручки.
- Для того чтобы включить противотуманные фары, надо установить крайнюю рукоятку в положение 2 затем следующую в положение 4. При этом в щитке приборов загорается соответствующая лампочка.
- Задний противотуманный фонарь включается поворотом рукоятки в положении 5. На щитке должна загореться соответствующая лампочка. Также при включении заднего противотуманного фонаря включаются и передние противотуманные фары.
- Включаются поворотники переводом левого подрулевого рычага вверх или вниз до фиксации. Вверх для включения правого поворота, вниз для включения левого поворота.
- Когда вы закончили манёвр поворота и возвращаетесь к прямолинейному движению, вы соответственно возвращаете руль в исходное положение. При этом подрулевой переключатель автоматически отключится.
- Можно также и кратковременно включать повороты, надо просто повернуть слегка рычаг в нужное положение. Как только сработает указатель поворота один либо два три раза, следует отпустить переключатель и он, отключив указатель, вернётся в исходное положение.
- Правый подрулевой переключатель на Рено Логан управляет дворниками и омывателем лобового стекла.
Кнопка на торце правого электропереключателя предназначена для отображения данных на бортовом компьютере. Кнопка показана красной стрелкой на рисунке приведённом ниже:
РИС.3. Правый подрулевой переключатель
Правый переключатель выполняет следующие функции:
- Омыватель и дворники работают только при включённом зажигании.
- Дворники включаются при переводе правого рычага переключателя вниз.
- При первом положении дворники работают прерывисто.
- При втором положении дворники работают постоянно, но с низкой скоростью.
- При третьем положении дворники работают постоянно, с высокой скоростью.
- Чтобы включить омыватель, надо потянуть правый рычаг на себя, при этом струи воды брызгают на лобовое стекло.
- Чтобы одновременно сработали и дворники, и подавалась вода, надо правый рычаг потянуть на себя и вниз. Тогда одновременно будет брызгать вода, и работать дворники, очищая тем самым лобовое стекло от грязи.
Разборка деталей
Бегунки, механизм и кожух пока не понадобятся, нужно переходить к снятию сигнальной кнопки. Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет (например, скальпель или нож), который следует вставить в паз. Сделав это, необходимо отжать один из замков и вывести кнопку из паза.
Теперь можно перейти к снятию первого бегунка (данный элемент отвечает включение ближнего света). Рекомендуется поместить рычаг в левую руку, а правой взять бегунок и потянуть. Данный элемент Рено должен вытащиться с легким хрустом.
Важно: при вытаскивании бегунка его легко повредить, поэтому во время ремонта нужно действовать осторожно
После этого извлекаются контактный штырь вместе с проводами. Именно из него необходимо выпаивать провода во время ремонта. Вместо стальных плохих проводов Рено Логан, улетевших в мусор после выпаивания, лучше всего использовать медные провода 0,5 мм2.
Во время ремонта провода нужно продеть в отверстие и припаять их к контактам. По окончании процесса необходимо выполнить проверку тестером на наличие короткого замыкания, поскольку оловом в расплавленном виде легко может испортить пластиковую изоляцию контактов.
После процесса припаивания все собирается в обратном порядке.
Важно: при надевании на контактный штырь такого элемента, как переключатель света, надо действовать крайне осторожно, поскольку есть высокий риск поломки рычажка, управляющего контактным бегунком. Рекомендуем: Замена тросика газа на Renault Logan, двигатель 1,4
Рекомендуем: Замена тросика газа на Renault Logan, двигатель 1,4
Что касается проводов, рекомендуется припаивать их при полностью собранном подрулевом элементе Логан. Это позволит точно определиться с размером проводов.
Соблюдая данные рекомендации, автолюбитель сможет решить проблему с подрулевым механизмом на Логане.
Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага. Там находится пять замков.
Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары. С переключателя выходят несколько проводов.
Нам нужны черный и красный. Ибо они чаще всего выходят из строя. У меня например черный провод обломился у самого штыря переключателя. И припаять с ходу не получалось.
Поэтому пришлось разбирать полностью все. На фото уже перепаянные провода вместо заводских — стрелкой указано место облома. Место отлома провода А так выглядят заводские провода Начинаем разбирать переключатель. Откручиваем два винта Т10 красные стрелки и аккуратно отщелкиваем пластиковые защелки желтые стрелки.
Видим следующую картинку Аккуратно вытаскиваем переключатель вместе с механизмом. Механизм к рычагу крепится за счет двух пазов и небольшого пружинного штифта на фото указаны стрелками. Этот штырь крутится при переключении света, габаритов.
И провода при этом работают на излом. Тем более что они действительно жёсткие и не гибкие.
Штырь переключателя Для извлечения штыря переключателя, надо сначала разобрать его корпус. На рисунке ниже показано, что надо открутить и какие защёлки отстегнуть: Корпус переключателя Затем надо снять кнопку сигнала. Её нужно поддеть, чем-нибудь тонким и плоским, например, маленькой плоской отвёрткой. Аккуратно просовываем в щель между кнопкой и рычагом отвёртку и поддев крышечку, извлекаем её. Место извлечения кнопки Для наглядности привожу иллюстрацию, где показана снятая кнопка.
Ремонт подрулевого переключателя РЕНО ДАСТЕР
Чтобы вам было более понятно, как её извлечь. Снятая кнопка Затем надо снять крайний переключатель, который закреплён с помощью защёлок на штыре. Поэтому его надо сильным, но аккуратным движением стянуть со штыря.
Рекомендуем: Как заменить лампочку ближнего света на Рено Дастер?
Для наглядности покажем защёлки: Также на самом элементе находится клемма, зажав которую, появится возможность вытащить элемент из штатного места. Для определения неисправности в Логане желательно воспользоваться тестером и проверить электропроводку.
Также для проверки на механические повреждения нужно разобрать пластмассовый корпус детали, для этого необходимо: После этого аккуратно отсоединить пластиковые защелки, находящиеся по бокам корпуса.
Logan Renault Club • Просмотр темы — Как снять кожух у руля
Для этого после снятия кожухов рулевой колонки и отсоединения от переключателя колодки жгута проводов… …крестообразной отверткой отворачиваем два винта крепления переключателя для наглядности показано на снятом соединителе подрулевых переключателей. Вынимаем левый подрулевой переключатель из соединителя.
Как снять кожух рулевой колонки Рено Логан
Аналогично снимаем правый подрулевой переключатель с соединителя. Устанавливаем подрулевые переключатели в обратной последовательности.
При установке кожухов рулевой колонки… …саморезы снятие кожуха руля рено логан кожухов проводим через отверстия в бобышках корпуса соединителя подрулевых переключателей для наглядности показано на снятых кожухах и соединителе подрулевых переключателей. Для этого при необходимости доворачиваем на небольшой угол барабан, совмещая впадину между двумя выступами барабана с пазом корпуса. Вставляем деревянный клин.
Ключом Torx T отворачиваем на несколько оборотов винт крепления соединителя.
Снятие подрулевых переключателей Рено Логан
Надавив на головку винта вдоль его оси, сдвигаем соединитель с рулевой колонки. Отсоединяем колодки проводов от подрулевых переключателей см.
Устанавливаем соединитель с барабанным устройством и подрулевыми переключателями в обратной последовательности. Мастер после замены мне не сказал, что старый переключатель можно починить, но мои дорогие подписчики Драйв-2 не только объяснили суть проблемы, но и дали ссылки на свои БЖ, где рассказано как исправить сей девайс.
Итак, у меня отломался чёрный проводок у самого основания, куда он и был благополучно припаян. Разбирать устройства необходимости не появилось. Но это было самое простое, ведь это делала не я…: Дальше, насмотревшись фото и снятие кожуха руля рено логан и вооружившись отвёртками с удлинителем, я отправилась на крытую парковку осуществлять переустановку переключателей.
Поводок барабана устройства входит в отверстие ступицы рулевого колеса. При вращении колесо за поводок поворачивает барабан, а с ним и ленту кабеля, которая располагается в цилиндрическом корпусе либо на большем, либо на меньшем радиусе. снятие кожуха руля рено логан
От своего среднего положения барабан с поводком в устройстве может поворачиваться в каждую снятие кожуха руля рено логан до упора на три полных оборота. Это предотвращает обрыв электрического проводника при вращении рулевого колеса от нейтрального положения на 2,25 оборота в каждую сторону — на автомобиле без гидроусилителя рулевого управления, и на несколько меньшее число оборотов — на автомобиле, снабженном гидроусилителем.
Перед снятием соединителя подрулевых переключателей с рулевой колонки для удобства последующей сборки лучше заблокировать барабан устройства от проворачивания. Я туда сам до этого с момента покупки автомобиля не лазил.
Ну думаю, замена по гарантии. Алексей тем временм переговорил с кем-то по телефону, после чего заявил, что замена по гарантии не возможна, так как это механическое повреждение и инженер по гарантии отказывает.
На мои доводы что я туда сам не лазил последовало «может вы коленкой задели», и. До этого я уже прождал около 1,5 часов, чтобы такое услышать.
Замена и ремонт подрулевого шлейфа
Треск в районе рулевого переключателя при повороте руля и появление на приборной панели сигнала о неисправности подушки безопасности свидетельствует о повреждении рулевого шлейфа. Проблема чаще всего возникает из-за повреждённой ленты, внутри которой находятся медные провода. Чтобы заменить элемент, необходимо выполнить следующие действия:
- Колёса устанавливаются в ровное положение, без блокировки;
- Снимаются верхний и нижний кожухи рулевой колонки (3 винта откручиваются отвёртками Т20);
- После убирается подушка безопасности и руль;
- Отсоединяются контакты, идущие к клаксону и к земле;
- Далее следует снять подрулевые переключатели и поддеть отвёрткой круглую крышку, чтобы добраться до шлейфа.
Схема разборки приборной панели и снятия детали:
- Чтобы чинить рулевой переключатель, следует обесточить авто, поскольку работы будут проводиться на электронной части системы, а также повернуть руль на 90 градусов влево;
- После необходимо разобрать кожух рулевой колонки;
- При помощи Т20 снимаются первый и второй болты крепления;
- Крестовой отвёрткой окручиваются два винта;
- Далее следует разобрать рычаг и внимательно осмотреть переключатель и электропроводку;
Наиболее частой причиной неисправности джойстика являются отпаянные от штыря контакты. Для извлечения штыря необходимо открыть корпус переключателя. Разобраться в том, как припаять элементы самостоятельно, не составит особого труда: нужно подготовить пару более гибких проводков, паяльник и припой. После припаивания сборка осуществляется в обратном порядке.
Если выполняется замена переключателя, то снятие элемента не различается с процессом демонтажа при ремонте, с той лишь разницей, что вместо проведения ремонта устанавливается новая деталь. Правый подрулевой переключатель снимается аналогичным образом. Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов.
Разборка деталей
Бегунки, механизм и кожух пока не понадобятся, нужно переходить к снятию сигнальной кнопки. Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет (например, скальпель или нож), который следует вставить в паз. Сделав это, необходимо отжать один из замков и вывести кнопку из паза.
Теперь можно перейти к снятию первого бегунка (данный элемент отвечает включение ближнего света). Рекомендуется поместить рычаг в левую руку, а правой взять бегунок и потянуть. Данный элемент Рено должен вытащиться с легким хрустом.
Важно: при вытаскивании бегунка его легко повредить, поэтому во время ремонта нужно действовать осторожно
После этого извлекаются контактный штырь вместе с проводами. Именно из него необходимо выпаивать провода во время ремонта. Вместо стальных плохих проводов Рено Логан, улетевших в мусор после выпаивания, лучше всего использовать медные провода 0,5 мм2.
Во время ремонта провода нужно продеть в отверстие и припаять их к контактам. По окончании процесса необходимо выполнить проверку тестером на наличие короткого замыкания, поскольку оловом в расплавленном виде легко может испортить пластиковую изоляцию контактов.
После процесса припаивания все собирается в обратном порядке.
Важно: при надевании на контактный штырь такого элемента, как переключатель света, надо действовать крайне осторожно, поскольку есть высокий риск поломки рычажка, управляющего контактным бегунком. Рекомендуем: Замена задних стоек Рено Дастер — изучаем основательно
Рекомендуем: Замена задних стоек Рено Дастер — изучаем основательно
Что касается проводов, рекомендуется припаивать их при полностью собранном подрулевом элементе Логан. Это позволит точно определиться с размером проводов.
Соблюдая данные рекомендации, автолюбитель сможет решить проблему с подрулевым механизмом на Логане.
Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага. Там находится пять замков.
Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары. С переключателя выходят несколько проводов.
Нам нужны черный и красный. Ибо они чаще всего выходят из строя. У меня например черный провод обломился у самого штыря переключателя. И припаять с ходу не получалось.
Поэтому пришлось разбирать полностью все. На фото уже перепаянные провода вместо заводских — стрелкой указано место облома. Место отлома провода А так выглядят заводские провода Начинаем разбирать переключатель. Откручиваем два винта Т10 красные стрелки и аккуратно отщелкиваем пластиковые защелки желтые стрелки.
Видим следующую картинку Аккуратно вытаскиваем переключатель вместе с механизмом. Механизм к рычагу крепится за счет двух пазов и небольшого пружинного штифта на фото указаны стрелками. Этот штырь крутится при переключении света, габаритов.
И провода при этом работают на излом. Тем более что они действительно жёсткие и не гибкие.
Штырь переключателя Для извлечения штыря переключателя, надо сначала разобрать его корпус. На рисунке ниже показано, что надо открутить и какие защёлки отстегнуть: Корпус переключателя Затем надо снять кнопку сигнала. Её нужно поддеть, чем-нибудь тонким и плоским, например, маленькой плоской отвёрткой. Аккуратно просовываем в щель между кнопкой и рычагом отвёртку и поддев крышечку, извлекаем её. Место извлечения кнопки Для наглядности привожу иллюстрацию, где показана снятая кнопка.
Ремонт подрулевого переключателя РЕНО ДАСТЕР
Чтобы вам было более понятно, как её извлечь. Снятая кнопка Затем надо снять крайний переключатель, который закреплён с помощью защёлок на штыре. Поэтому его надо сильным, но аккуратным движением стянуть со штыря.
Рекомендуем: Объем багажника Рено Сандеро степвей в литрах
Для наглядности покажем защёлки: Также на самом элементе находится клемма, зажав которую, появится возможность вытащить элемент из штатного места. Для определения неисправности в Логане желательно воспользоваться тестером и проверить электропроводку.
Также для проверки на механические повреждения нужно разобрать пластмассовый корпус детали, для этого необходимо: После этого аккуратно отсоединить пластиковые защелки, находящиеся по бокам корпуса.
