Коленчатый вал: как будем ремонтировать? ч. 1

Подготовка к проверке

Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).

Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.

Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.

А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:

Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.

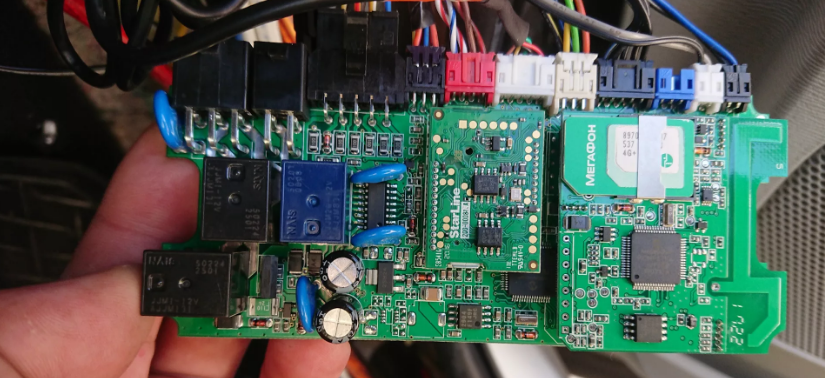

Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.

Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.

Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.

Она должна быть хорошо заряжена, иначе тестер «начнет врать».

Распределительный вал

Назначение распределительного вала

Распределительный вал, или как его обычно называют – распредвал, является основной деталью ГРМ и служит для управления клапанами механизма газораспределения. В бензиновых двигателях он также может использоваться для привода механизмов и устройств различных систем – зажигания, смазки, питания. Основная функция распределительного вала — своевременное и точное открытие и закрывание клапанов двигателя с учетом фаз газораспределения. Это обеспечивается подбором формы профиля кулачков, которые надавливая на толкатели, заставляют клапана перемещаться по требуемой кинематической схеме.

Привод распределительного вала осуществляется, как правило, от коленчатого вала посредством зубчатой, ременной, цепной или вальной передачи. Поскольку газораспределение напрямую связано с тактами, происходящими в цилиндрах, а те, в свою очередь, определяются положением коленчатого вала, то вращение распределительного вала должно быть строго согласовано с вращением коленчатого вала. По этой причине распредвал конструктивно связан с коленчатым валом двигателя и вращается синхронно с ним, но, не обязательно с одинаковой частотой. Частота вращения распределительного вала четырехтактного двигателя, обычно, в два раза ниже частоты вращения коленчатого вала.

Как отмечалось в предыдущей статье, ГРМ современных двигателей может содержать один или два распределительных вала. Количество распредвалов обычно соответствует типу двигателя.

Рядные двигатели с одной парой клапанов на каждый цилиндр (по одному клапану впуска и выпуска) оснащаются одним распределительным валом. В рядных двигателях с двумя парами клапанов (по два клапана впуска и выпуска) устанавливают два распределительных вала.

В оппозитных и V-образных двигателях может быть установлен один вал (в развале), либо два в каждой головке блока цилиндров.

Устройство распределительного вала

Распределительный вал состоит из опорных шеек и кулачков одинакового профиля, а также может содержать элементы конструкции приводов других систем двигателя.

В процессе работы распределительный вал испытывает скручивающие и изгибающие нагрузки. На кулачках возникают значительные контактные напряжения, вызывающие их интенсивный износ. В опорных шейках присутствуют силы трения, которые тоже способствуют износу сопрягаемых поверхностей шейки и подшипника.

Для противодействия изгибающим моментам и обеспечения необходимой жесткости распределительного вала число опорных шеек должно быть равно числу коренных шеек коленчатого вала.

Распределительные валы изготавливают штамповкой или ковкой из малоуглеродистых или среднеуглеродистых сталей. Рабочие элементы валов (кулачки, эксцентрики, опорные шейки, зубчатые колеса) из малоуглеродистых сталей цементируются и закаливаются, а при изготовлении валов из среднеуглеродистой стали закаливаются токами высокой частоты на глубину 2…3 мм, после чего опорные шейки и кулачки шлифуют и полируют.

Подшипниками распределительных валов при нижнем расположении обычно служат стальные втулки, внутренняя поверхность которых заливается тем же антифрикционным сплавом, который используется для коренных и шатунных шеек коленчатого вала. Для облегчения установки вала в блок-картере диаметр опорных шеек, начиная с первой, уменьшают.

Для верхних распределительных валов в качестве подшипников часто используют разъемные втулки, которые обычно выполняются в опорных стойках, если они отлиты из алюминиевого сплава. Если стойки чугунные, то в них устанавливают антифрикционные вкладыши.

Распредвалы карбюраторных двигателей, как правило, имеют эксцентрики для привода бензиновых насосов.

На носках распределительного валов выполняются посадочные поверхности и каналы под сегментные шпонки для установки зубчатых колес или звездочек привода, которые крепятся гайками или болтами, вворачиваемыми в торец вала.

В распределительных валах могут возникать значительные осевые усилия, поскольку для их привода и привода механизмов и устройств различных систем двигателя чаще всего применяются косозубые зубчатые колеса. Для предотвращения осевого перемещения нижние распределительные валы фиксируются упорным фланцем (рис. 1, а), при этом зазор ∆ обеспечивается дистанционной шайбой 2 или с одной стороны буртиком подшипника, а с другой – регулировочным болтом 3 (рис. 1, б) или пружинным упором.

Неисправности[править | править код]

При эксплуатации из-за разных причин могут наблюдаться такие неисправности:

  • износ вала по коренным или шатунным шейкам;
  • изгиб;
  • разрушение вала;
  • износ посадочных поверхностей под маховик, сальник (сальники), переднюю шестерню.

Разрушение вала происходит от усталостных трещин, возникающих иногда из-за прижога галтелей при шлифовке. Трещины развиваются в некачественном материале (волосовины, неметаллические включения, флокены, отпускная хрупкость) либо при превышении расчётных величин крутильных колебаний (ошибки при проектировании, самостоятельная форсировка по числу оборотов дизеля). Возможна поломка по причине превышения числа оборотов, отказе демпфера, заклинивания поршня. Сломанный вал ремонту не подлежит. При износе посадочных поверхностей могут применяться электрохимическая обработка, плазменная или электродуговая наплавка поверхностей, а также другие решения.

Материал и технология изготовления заготовок коленчатых валов

Материал и технология изготовления зачастую тесно увязаны между собой. В данном случае, стальные валы (с целью достижения наивысшей прочности и вязкости) получают ковкой, чугунные (материал ковке не поддаётся) — литьём.

Стальные коленчатые валы

Коленчатые валы изготовляют из углеродистых, хромомарганцевых, хромоникельмолибденовых и других сталей, а также из специальных высокопрочных чугунов. Наибольшее применение находят стали марок 45, 45Х, 45Г2, 50Г, а для тяжело нагруженных коленчатых валов дизелей — 40ХНМА, 18ХНВА и др. Преимуществом стальных валов является наивысшая прочность, возможность получения высокой твёрдости шеек азотированием, чугунные валы — дешевле[источник не указан 199 дней].

Выбор стали определяется поверхностной твёрдостью шеек, которую нужно получить. Твёрдость около 60 HRC (необходимая для применения роликовых подшипников) может быть получена, как правило, только химико-термической обработкой (цементация, азотирование, цианирование). Для этих целей годятся, как правило, малоуглеродистые хромоникелевые или хромоникельмолибденовые стали (12ХН3А, 18ХНВА, 20ХНМА, причём для валов средних и крупных размеров требуется большее легирование дорогостоящим молибденом. Однако в последнее время для этого стали употреблять дешёвые стали регламентированной прокаливаемости, позволяющие получить высокую твёрдость при сохранении вязкости сердцевины. Меньшая твёрдость, достаточная для надёжной работы подшипников скольжения, может быть получена закалкой ТВЧ как среднеуглеродистых сталей, так и серого или высокпрочного чугуна (45..55 HRC)[источник не указан 199 дней].

Заготовки стальных коленчатых валов средних размеров в крупносерийном и массовом производстве изготовляют ковкой в закрытых штампах на молотах или прессах, при этом процесс получения заготовки проходит несколько операций. После предварительной и окончательной ковки коленчатого вала в штампах производят обрезку облоя на обрезном прессе и горячую правку в штампе под молотом[источник не указан 199 дней].

В связи с высокими требованиями механической прочности вала большое значение имеет расположение волокон материала при получении заготовки во избежание их перерезания при последующей механической обработке. Для этого применяют штампы со специальными гибочными ручьями. После штамповки перед механической обработкой, заготовки валов подвергают термической обработке — нормализация — и затем очистке от окалины травлением или обработкой на дробеметной машине[источник не указан 199 дней].

Крупноразмерные коленчатые валы, такие как судовые, а также коленвалы двигателей с туннельным картером являются разборными, и соединяются на болтах. Коленвалы могут устанавливаться не только на подшипниках скольжения, но и на роликовых (шатунные и коренные), шариковых (коренные в маломощных моторах). В этих случаях и к точности изготовления, и к твёрдости предъявляются более высокие требования. Такие валы поэтому всегда изготовляют стальными[источник не указан 199 дней].

Чугунные коленчатые валы

Литые коленчатые валы изготовляют обычно из высокопрочного чугуна, модифицированного магнием. Полученные методом прецизионного литья (в оболочковых формах) валы по сравнению со «штампованными» имеют ряд преимуществ, в том числе высокий коэффициент использования металла и хорошее демпфирование крутильных колебаний, позволяющее часто отказаться от внешнего демпфера на переднем носке вала. В литых заготовках можно получить и ряд внутренних полостей при отливке.

Припуск на обработку шеек чугунных валов составляет не более 2,5 мм на сторону при отклонениях по 5-7-му классам точности. Меньшее колебание припуска и меньшая начальная неуравновешенность благоприятно сказываются на эксплуатации инструмента и «оборудования», особенно в автоматизированном производстве[источник не указан 199 дней].

Правку валов производят после нормализации в горячем состоянии в штампе на прессе после выемки заготовки из печи без дополнительного подогрева.

Масляные отверстия в коленвалах соединяют обычно соседние коренную и шатунную шейку, и выполняются сверлением. Отверстия в щёках при этом зачеканиваются либо закрываются пробками на резьбе.

Общие виды шлифовки

На сегодняшний день выделяется три основных вида шлифования валов — это тонкое, предварительное, чистовое. При применении предварительного типа шлифовки удается достичь точности 8-9 по квалитету

Что касается второго важного фактора — шероховатости, то она составляет от 0,4 до 6,3 мкм. Проводить шлифовку валов чистового типа можно только после того, как заготовка пройдет термическую обработку

Такая процедура позволяет увеличить точность до 6-7 по квалитету и уменьшить шероховатость до 0,2-3,2 мкм. Наиболее точный метод — это тонкое шлифование, которое позволяет достичь шероховатости в 0,025-0,1 мкм. Процесс также делится на два вида — это круглое и бесцентровое.

Перецентровка коленвала

Чтобы исключить причины, вызывающие появление остаточ­ных напряжений, в технологию изготовления вала введены до­полнительные операции перецентровки: первая — после обтачи­вания коренных шеек, вторая — после термической обработки. Базой при перецентровках приняты первая и четвертая коренные шейки, что позволило усреднить биение и снизить припуски на последующую обработку

Во время второй перецентровки, произ­водимой на алмазно-расточном станке, кроме корректировки центров улучшается форма центровых фасок, уменьшается шеро­ховатость поверхности, что важно для последующей обработки детали на финишных операциях. Все это позволило ликвиди­ровать операции правки валов, уменьшить и стабилизировать межоперационные припуски и, в конечном итоге, благоприятно сказалось на надежности коленчатых валов в эксплуатации. Проблема снижения остаточных напряжений решена путем внед­рения более производительного и прогрессивного способа пред­варительной обработки коленчатых валов методом кругового фрезерования

При этом методе обработка производится много­резцовыми фрезерными головками, оснащенными твердосплав­ными неперетачиваемыми пластинками с механическим крепле­нием. Резание ведется на скорости 100—150 м/мин. Коленчатый вал производит за цикл медленный поворот в режиме подачи. Количество шеек, обрабатываемых за один поворот детали, соот­ветствует количеству фрезерных головок. Таким методом можно обрабатывать как коренные, так и шатунные шейки. По сравне­нию с точением фрезерование характеризуется сравнительно невысокой нагрузкой на коленчатый вал во время обработки. Достигается это соответствующим расположением режущих кро­мок пластинок фрезерной головки, благодаря чему весь профиль шейки делится на отдельные участки (секторы). При этом режу­щие кромки инструмента вступают в работу попеременно, что значительно снижает силы резания. Привод круговой подачи осуществляется с обоих концов вала, благодаря чему исключается его деформация и обеспечивается высокая геометрическая точность. Стружка дробится, что также положительно сказывается на параметрах процесса

Проблема снижения остаточных напряжений решена путем внед­рения более производительного и прогрессивного способа пред­варительной обработки коленчатых валов методом кругового фрезерования. При этом методе обработка производится много­резцовыми фрезерными головками, оснащенными твердосплав­ными неперетачиваемыми пластинками с механическим крепле­нием. Резание ведется на скорости 100—150 м/мин. Коленчатый вал производит за цикл медленный поворот в режиме подачи. Количество шеек, обрабатываемых за один поворот детали, соот­ветствует количеству фрезерных головок. Таким методом можно обрабатывать как коренные, так и шатунные шейки. По сравне­нию с точением фрезерование характеризуется сравнительно невысокой нагрузкой на коленчатый вал во время обработки. Достигается это соответствующим расположением режущих кро­мок пластинок фрезерной головки, благодаря чему весь профиль шейки делится на отдельные участки (секторы). При этом режу­щие кромки инструмента вступают в работу попеременно, что значительно снижает силы резания. Привод круговой подачи осуществляется с обоих концов вала, благодаря чему исключается его деформация и обеспечивается высокая геометрическая точность. Стружка дробится, что также положительно сказывается на параметрах процесса.

Преимущества и недостатки

Бензиновый двигатель — это низкоэффиективная тепловая машина, которая способна преобразовывать всего лишь около 20-30% тепловой энергии топлива в полезную работу. Дизельный двигатель — более эффективная машина, обычно он имеет коэффициент полезного действия в 30-40%, дизели с турбонаддувом и промежуточным охлаждением свыше 50% (например, MAN S80ME-C7 тратит только 155 гр на кВт*ч, достигая эффективности 54,4%). Дизельный двигатель из-за использования впрыска высокого давления не предъявляет требований к летучести топлива, что позволяет использовать в нём низкосортные тяжелые масла. Дизельный двигатель не может развивать высокие обороты — смесь не успевает догореть в цилиндрах. Это приводит к снижению удельной мощности двигателя на 1 л объёма, а значит, и к снижению удельной мощности на 1кг массы двигателя. Это послужило причиной малого распространения дизелей в авиации (только некоторые бомбардировщики Юнкерс, а также советский тяжелый бомбардировщик Пе-8 и Ер-2, оснащавшиеся авиационными дизелями АЧ-30 и АЧ-40 конструкции А.Д.Чаромского и Т.М.Мелькумова). На максимальной эксплуатационной мощности смесь в дизеле не догорает, приводя к выбросу облаков сажи («тепловоз дает медведя»). Дизельный двигатель не имеет дроссельной заслонки, регулирование мощности осуществляется регулированием количества впрыскиваемого топлива. Это приводит к отсутствию снижения давления в цилиндрах на низких оборотах. Потому дизель выдаёт высокий вращающий момент при низких оборотах, что делает автомобиль с дизельным двигателем более «отзывчивым» в движении, чем такой же автомобиль с бензиновым двигателем. По этой причине в настоящее время большинство грузовых автомобилей оборудуются дизельными двигателями. Это является преимуществом также и в двигателях морских судов, так как высокий крутящий момент при низких оборотах делает более лёгким эффективное использование мощности двигателя.Индикаторная диаграмма дизельного двигателя без наддува

Особенности

Подвод масла осуществляется через специальные отверстия, предусмотренные в коренных шейках. Чтобы уравновесить инерционные воздействия и снизить вибрацию, установили шесть противовесов, изготовленных методом штамповки, как и щеки. Также предусмотрено два добавочных противовеса, которые напрессованы на валу. В расточенном гнезде хвостовика находится запрессованный шариковый подшипник коленвала КамАЗ 740. Угловое размещение деталей относительно коленчатого вала регулируется шпонками.

Равномерное чередование рабочих моментов коленвала КамАЗ 740 обеспечивается за счет расположения шатунных шеек под прямым углом. К каждому элементу подсоединена пара шатунов: для правого и левого цилиндрового ряда.

  1. Противовес передний.
  2. Задний аналог.
  3. Приводная шестеренка.
  4. Зубчатый элемент привода ГРМ.
  5. Шпонка.
  6. Шпонка.
  7. Штифт.
  8. Жиклер.
  9. Разгрузочные гнезда.
  10. Гнезда для подвода масла.
  11. Отверстия для маслопровода к шатунным шейкам.

Это интересно: Как проводят техническое обслуживание генераторов КамАЗ Евро-3

В завершение

Коленчатые валы КамАЗ 740 проходят классическую закалку путем воздействия токами высокой частоты. Глубина защищенного и обработанного слоя составляет порядка трех миллиметров. Это позволяет получить высокий показатель твердости на всех стадиях восстановления узла. Указанный параметр составляет до 62-х HRC. В последнее время выпускаются детали, обработанные путем азотирования. То есть, коленвал упрочняют термохимическим способом, что дает возможность увеличить твердость, но уменьшает глубину закаленной части. Например, после шлифовки указанным способом появляется проблема в необходимости повторной обработки, что не всегда актуально в сложившихся условиях.

Устройство

В полости фронтального носовика узла вкручен жиклер. Через его калибровочное гнездо поступает смазка для шлицевого вала понижения мощности на приводную часть гидравлической муфты. От перемещений по осям коленвал КамАЗ 740 защищен парой верхних полуколец и двумя нижними аналогами. Они монтируются таким образом, чтобы канавки прилегали к торцам вала.

Спереди и сзади на носках блока имеется шестерня привода маслонасоса и ведущий зубчатый элемент распредвала. На заднем торце детали предусмотрено восемь соединений с резьбой для фиксации гасителя вращательных моментов. Уплотнением коленчатого вала служит резиновая манжета, которая оснащается пыльником, располагается в картере маховика. Она изготовлена из фторкаучукового состава непосредственно в пресс-форме.

Назначение

Именно коленвал является родоначальником и создателем крутящего момента, передаваемого через ряд узлов и механизмов на полуоси, а в конечном итоге и на колеса автомобиля. Также он посредством шкивов, шестерен и ремней приводит во вращение другие вспомогательные агрегаты: ТНВД, помпа, масляный насос, генератор и др. Но самостоятельно создать вращение коленчатый вал не может. В этом ему на помощь приходят поршень и шатун, образующие все вместе кривошипно-шатунный механизм (КШМ).

Почему коленвалы называют плоскими?

В процессе изучения устройства коленчатого вала, порой кажется, что ты на уроке биологии. Первым делом в глаза бросаются массивные плоские «щеки», между которыми находятся «шейки». Одни шейки (как вы наверняка знаете) — коренные (на них вал опирается, лежа в картере) и шатунные (именно к ним сверху «цепляются» шатуны). Если посмотреть на коленвал «в фас», возможны два варианта: либо щеки с шейками лежат в одной плоскости, либо половина из них расположена под прямым углом к другой половине. В первом случае вал и называют плоским.

При сборке двигателя вашей малолитражки наверняка использован именно плоский вал — это самой собой разумеющееся решение для 4-цилиндрового двигателя. А вот при создании V-образной «восьмерки» уже есть выбор. Изначально (на заре автомобилестроения) все конструкторы предпочитали именно плоские валы, однако с ростом мощности силовые агрегаты генерировали все больше вибраций и все труднее поддавались балансировке. Именно в попытках уменьшить уровень вибраций создатели моторов и пришли к схеме с установкой шеек под прямым углом друг к другу. И сейчас на большинстве V-образных «восьмерок» стоят именно такие коленвалы. А «плоские» остались уделом гоночных моторов или двигателей для суперкаров — можно вспомнить силовые агрегаты Ferrari или 5-литровый двигатель под капотом нового Shelby Mustang GT350.

Понять разницу между плоским коленвалом (справа) и коленвалом с шейками, установленными под прямым углом, проще всего с помощью картинок.

Окончательно отказываться от плоского коленвала мотористы не собираются. Ведь более простая конструкция делает его компактнее и легче, а значит — при прочих равных такой вал способен быстрее раскручиваться, делая мотор более приемистым. К тому же, сто последних лет металлурги не сидели спустя рукава — и благодаря продвинутым материалам, позволяющим при прежних размерах сделать деталь ощутимо легче, у современных плоских валов вибрации на порядок меньше, чем у их далеких предков.

Остается вопрос: почему же тогда коленвалы 4-цилиндровых моторов делают плоскими? Дело в том, что уровень вибраций, вызванных т.н. силами инерции 2-го порядка (именно они проявляются на V-образных «восьмерках» с плоским коленвалом), сильно зависит от рабочего объема мотора. 4-цилиндровые двигатели компактны — поэтому на такие вибрации порой можно просто закрыть глаза. А если нельзя — проще и дешевле использовать т.н. балансирные валы. О которых мы поговорим в другой раз.

auto.vesti.ru

Какие признаки указывают на замену ремня ГРМ: 6 признаков

Визуально различимые трещины и надрывы – не единственные признаки возможной поломки. Существует ряд других симптомов:
