Ремонт и замена блока предохранителей ваз 2104 своими руками

Схема предохранителей ВАЗ 2107 старого образца

“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей. Назначение предохранителей:

Номер предохранителя (номинальный ток)*	Назначение предохранителей ВАЗ 2107
F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А)	Резервные
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А)	Ближний свет (левая фара)
* В знаменателе для предохранителей штыревого типа

Как произвести замену

Иногда предохранители требуют замены, даже если обороняемая ими схема находится во вполне исправном состоянии. Номинал предохранителя рассчитывается достаточно точно, чтобы в случае увеличения потребляемого тока даже на несколько десятков процентов автомобилю не был нанесён дополнительный ущерб.

Но кратковременное повышение протекающего через предохранитель тока вполне возможно и при штатных ситуациях. Пусковые броски тока электродвигателей, повышенное потребление лампами при разогреве нитей, перегрев корпуса предохранителя из-за плохого контакта в его разъёме, наконец, брак при производстве и увеличенный допуск по номиналу. Иногда это может быть даже естественное старение, а также ошибка при установке.

Изнутри на крышке имеется некая памятка, там указано, где находится каждый прибор и его рабочий ток. Эти данные должны строго соответствовать реальности, иначе возможны вышеуказанные неприятности. Предохранители нового образца обычно выполнены из прозрачного пластика, что позволяет определить их целостность даже визуально. Но не всегда. Порой обрыв глазом рассмотреть не удается. Можно использовать мультиметр в режиме омметра или контрольную лампочку.

Проще всего измерить сопротивление извлечённого предохранителя омметром. Прибор должен показать сопротивление около нуля. Не более чем его же показания при накоротко замкнутых между собой наконечниках щупов. Можно сравнить с имеющимся в запасе заведомо исправным предохранителем.

Определённым удобством является цветовая кодировка номиналов. Но не стоит ей слепо доверять, основное – это число, указанное на торце корпуса. Новая вставка должна быть промаркирована так же, как допускает схема, поскольку вышедшая из строя вставка тоже могла быть подобрана неверно.

Если же и новый предохранитель выходит из строя, дальнейшие замены бессмысленны. Надо искать и устранять неисправность в приборах, панели приборов или самой проводке.

Реле стартера

Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке. Реле стартера установлено в моторном отсеке на правом брызговике.

Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.

Реле очистителя ветрового стекла

Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы. Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.

Поддев отверткой, снимаем левую обивку боковины. Для ее последующей установки потребуются две новые кнопки крепления.

Крестообразной отверткой отворачиваем два самореза крепления реле. Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар . К нему можно подобраться снизу приборной панели

Важно не ошибиться с соединительной колодкой

Колодка реле с четырьмя выводами, (щиток приборов для наглядности снят).

Монтажный блок предохранителей на ВАЗ 2107

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока

1. Управление обогревателем заднего стекла.
2. Управление электроочистителями и двигателем омывателя фар (при их наличии).
3. Управление звуковых сигналов (вместо реле установлена заглушка).
4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
5. Управление электролапами дальнего света фар.
6. Управление электролампами ближнего света.

Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.

№	Что защищает	Номинальный ток
1	Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла.	10
2	Защита дворников лобового стекла.	10
3	В резерве
4	В резерве
5	Электронагреватель заднего стекла.	20
6	Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели.	10
7	Предохранитель вентилятора системы охлаждения и сигнала.	20
8	Цепи управления поворотников в режиме «аварийки».	10
9	Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ.	10
10	Контрольные лампы приборной панели.	10
11	Цепи включения ламп «стопов».	10
12	Цепи правой фары дальнего света.	10
13	Защита левой фары дальнего света и контрольной лампы.	10
14	Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека.	10
15	Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка.	10
16	Правая лампа ближнего света фар.	10
17	Левая лампа ближнего света фар.	10

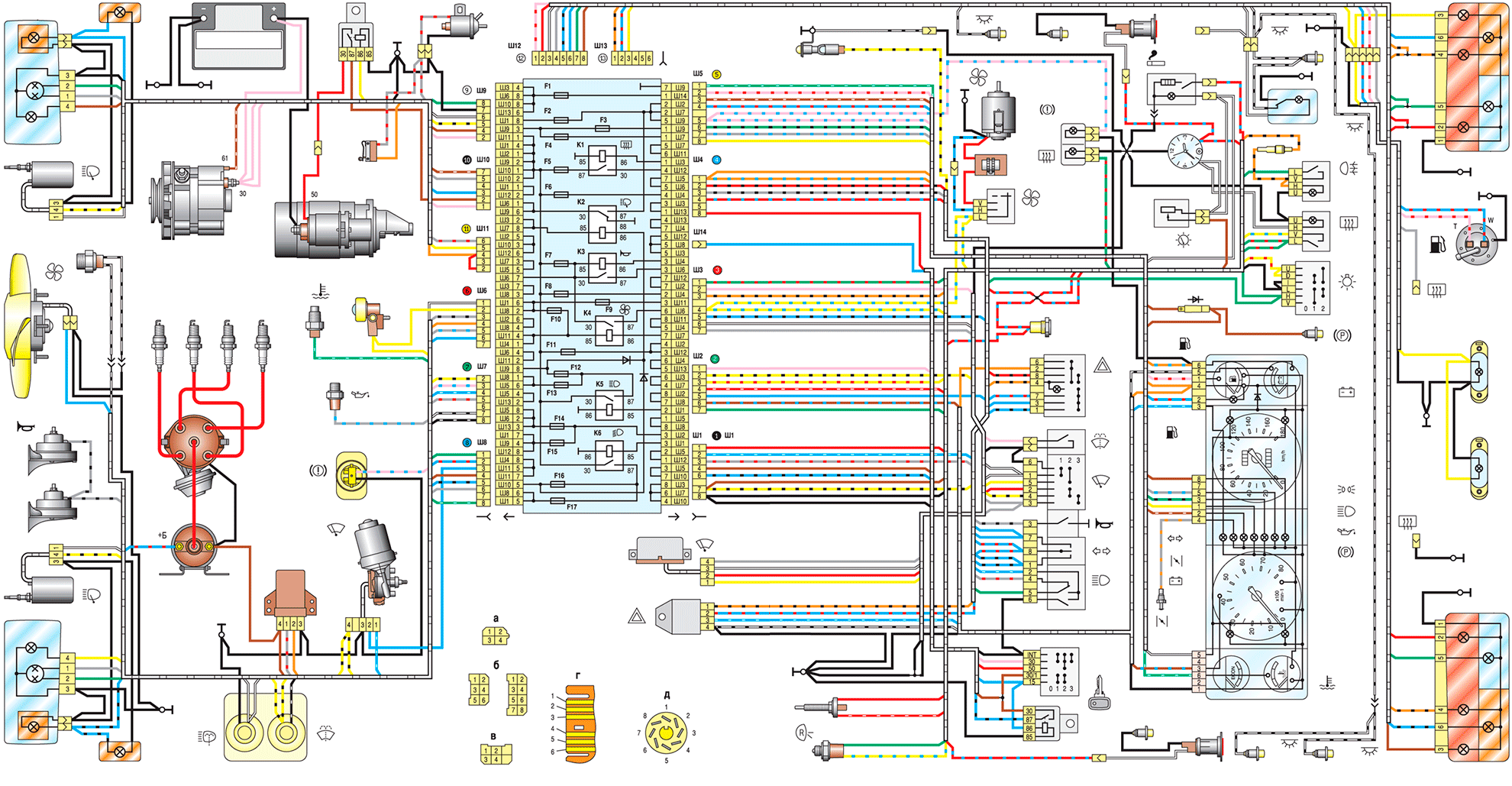

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:

Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

Схема расположения элементов монтажного блока старого образца имеет следующий вид:

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Блок старого образца

За исключением совсем древних и редких первых экземпляров, коммутационные блоки, называемые ещё чёрными ящиками, у ВАЗ 2105 монтировались снаружи моторного щитка справа, и через них проходила проводка из моторного отсека к узлам управления. Первоначально использовались цилиндрические предохранители, подобно первым ВАЗам, двух номиналов, 8А и 16А.

Все семнадцать плавких вставок стояли в ряд у передней стенки корпуса. Расположение и распределение нагрузок также походило на предшественников.

Порядковый номер	Номинал, А	Подключённые цепи
1	8	Фонари на задний ход, печка, коммутация нагрева стекла
2	8	Насосы и на дворники
3	8	Резерв
4	8	Резерв
5	16	Нити подогрева стекла
6	8	Цепь прикуривателя и дополнительный разъём
7	16	Клаксон и электрический вентилятор охлаждения
8	8	Сигнализация поворотов и аварийная
9	8	Противотуманки и запуск генератора
10	8	Приборы, сигнализация щитка и поворотов
11	8	Цепь стоп сигнала, салонный свет
12	8	Дальний справа, очистка фар
13	8	Дальний слева, контроль дальнего
14	8	Габариты слева спереди и справа сзади, сигнализация габаритов, Подсветка госномера, свет моторного отсека
15	8	Габариты справа спереди и слева сзади, освещение щитка, прикуривателя и перчаточного ящика
16	8	Ближний справа, коммутация очистки фар
17	8	Ближний слева

Крепление предохранителей устаревшего типа не отличалось надёжностью, что никак не компенсировалось простотой и наглядностью их замены. Поэтому вскоре конструкция была изменена.

Блок предохранителей Нива

В Ниве всего 16 предохрантилей, которые не отличаются от карбюраторной и инжекторной Нивы, а вот остальные 6 предохранителей имеют различные назначения в зависимости от типа впрыска топлива на автомобиле.

Общие предохранители для всех Нив

Номер предохранителя	Номинальный ток, (А)	Защищаемый объект
F1	16	Вентилятор отопителя салона, насос омывателя заднего и ветрового стекла, задний дворник
F2	8	Подрулевой переключатель, дворники ветрового стекла, указатели приборной панели
F3	8	Дальний свет, левая фара
F4	8	Дальний свет, правая фара
F5	8	Ближний свет, левая фара
F6	8	Ближний свет, правая фара
F7	8	Лампы габаритов левая фара и левый задний фонарь
F8	8	Лампы габаритов правая фара и правый задний фонарь
F9	8	Обогрев заднего стекла, аварийная сигнализация
F10	8	Стоп-сигналы, клаксон, подсветка салона

Дополнительные предохрители инжекторной Нивы

Номер предохранителя	Номинальный ток, (А)	Защищаемый объект
F11	8	Лампы поворотов
F12	8	Лампы дневных фар
F13	8	Противотуманные фонари задние
F14	16	Прикуриватель
F15	16	Резерв
F16	8	Резерв

Дополнительные предохранители карбюраторной Нивы

Номер предохранителя	Номинальный ток, (А)	Защищаемый объект
F11	8	Резерв
F12	8	Резерв
F13	8	Противотуманные фонари задние
F14	16	Прикуриватель
F15	8	Резерв
F16	8	Резерв

Как можно заметить по таблицам большого отличия в распиновке предохранителей Нивы нет. Чтобы правильно заменить предохранительно необходимо знать его номер и номинальный ток.

Источник статьи: http://enginehack.ru/predohraniteli-niva/

Замена блока предохранителей на Ваз 2107

Предохранители ВАЗ 2107 (инжектор и карбюратор) устанавливаются в типовые взаимозаменяемые блоки, поэтому их замена не сопряжена со сложностями. БП можно менять лишь на блок аналогичного типа (старый или новый). Делается это так:

• отключить “массу” от аккумулятора;
• демонтировать корпус воздушного фильтра;
• отстыковать жгут проводов, подключенный к блоку предохранителей, который находится снизу БП;

Совет: цветная маркировка, нанесенная на корпус БП, позволяет не перепутать провода местами даже если предварительно не маркировать их.

• демонтировать полку, находящуюся в салоне под “торпедой”;
• снять корпус “бардачка”;
• отстыковать второй жгут проводов от БП;
• открутить болты крепления БП (правый болт скрыт, его сразу не видно);
• демонтировать блок предохранителей;
• установить новый блок предохранителей;
• затянуть болты крепления;
• пристыковать жгут, идущий из салона;
• установить корпус “бардачка” и полку под “торпедой”;
• подключить к БП жгут проводов, идущий под капотом;
• установить корпус воздушного фильтра;
• подключить “массу” к аккумулятору.

Причины выхода из строя стартера на ВАЗ 2104 и способы решения проблем

Причин, по которым стартер может просто взять и перестать крутить, множество. Но все причины поломки можно разделить на основные категории:

• механические;
• электрические.

Основное назначение оборудования рассматриваемого типа – это преобразование электрической энергии в механическую. Это позволяет вращать маховик двигателя. Что и приводит к его запуску. Проблемы по механической части возникают в следующих узлах:

• бендикс;
• подшипники.

Сам процесс запуска основывается на зацеплении шлицов шестерни бендикса с маховиком двигателя. С течением времени шлицы выходят из строя, на них появляется выработка. В некоторых случаях, при стрессовой эксплуатации и частым запусках, зубцы могут быть просто сломаны. Что приводит к плохому зацеплению либо полному отсутствию контакта между стартером и маховиком. Разрешить подобную поломку можно только заменой бендикса.

Электрическая составляющая также нередко выходит из строя. Причины могут быть в следующем:

• отсутствует контакт на управляющих клеммах втягивающего реле;
• вышла из строя обмотка статора.

Нередко автомобиль не заводится по причине банального обрыва в схеме проводки. Напряжение питания подается с АКБ. В силу плохого контакта, поломки клемных колодок может отсутствовать напряжение на управляющих контактах втягивающего реле. Проверить приходит ли оно достаточно просто. Нужно лишь подсоединить мультиметр к контактам и повернуть ключ зажигания. Вместо мультиметра можно использовать обычную лампочку 12 V.

Если напряжение приходит, но стартер не крутится – можно попытаться замкнуть отверткой либо обычным проводом управляющие контакты реле. Если втягивающее начало щелкать – оно находится в рабочем состоянии и проблема запуска кроется в чем-то другом.

Возможно, в обмотке статора. Установить наличие КЗ в ней можно лишь на специальном стенде. Для решения данной задачи понадобится помощь квалифицированного специалиста. Ремонт стартера, его обмотки, редко обходится в сумму менее 5 тыс. рублей. Именно поэтому хорошим решением будет приобретение новой детали.

Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке

Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.

Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

Блок предохранителей и реле под капотом BMW E60

Находится в моторном отделении ближе к лобовому стеклу.

Общая схема элементов блока

Описание

1	Электронный блок управления двигателем
2	—
3	Реле блока управления высотой подъема клапана
4	Реле обогревателя системы вентиляции картера
5	Реле электродвигателя очистителя лобового стекла
6	Реле насоса системы подачи воздуха навыпуск
7	Реле системы управления двигателем
F1	(30А) Управление двигателем
F2	(30А) Управление двигателем
F3	(20А)
F4	(30А)
F5	(30А) Управление двигателем
F6	(10А) Управление двигателем
F7	(40А) Управление двигателем
F8	(30А)
F10	(5А) Обогреватель системы вентиляции картера

Основной блок предохранителей в салоне бмв е30

Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.

Внешне выглядеть должно так.

Слева вверху должна располагаться брошюра с точным описанием предохранителей.

Подробное описание (нумерация с лева на право, одни из вариантов)

F1	(50А) Электронный блок управления ABS
F2	(60А)
F3	(40А) Резистор электродвигателя вентилятора отопителя
F4	—
F5	(50А) Блок управления освещением
F6	(50А) Блок управления освещением
F7	(50А)
F8	(60А)
F9	(60А)
F10	(30А)
F11	(5А)
F12	(30А)
F13	(30А) Блок управления раздаточной коробкой
F14	(30А) Электропривод сиденья
F15	(5А)
F16	(30А) Реле электродвигателя очистителя лобового стекла
F17	(5А) Блок управления электрооборудованием рулевой колонки
F18	(30А)
F19	—
F20	(20А) Дополнительный отопитель
F21	(30А) Электропривод сиденья
F22	(30А)
F23	—
F24	(30А)
F25	(30А) Электронный блок управления ABS
F26	(20А) —
F27	(30А)
F28	(20А) Блок управления электрооборудованием рулевой колонки
F29	(10А)
F30	(20А) Топливный насос
F31	(30А) Электропривод сиденья
F32	(10А)
F33	(30А) Электропривод сиденья
F34	(20А) Мультимедийный блок управления
F35	(5А) Система навигации
F36	(7,5А)
F37	(5А) Телефон
F38	(5А) CD-чейнджер
F39	—
F40	(10А) DVD-чейнджер
F41	(7,5А) Блок управления комбинацией приборов
F42	—
F43	—
F44	—
F45	—
F46	—

Второй вариант

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

Реальное фото блока в багажном отделении бмв е60

Оригинальное описание выглядит примерно так.

Таблица с расшифровкой

Реле контроля силы тока аккумуляторной батареи
50	30А насос омывателя фар
51	5А
52	40А Реле компрессора активной подвески
53	30А Электропривод передних сидений
54	40А Обогреватель заднего стекла
55	40А Блок управления приводом открывания/ закрывания задней двери
56	5А Датчик дождя/ солнечного света
57	5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58	20А Очиститель заднего стекла
59	5А Усилитель сигнала антенны
60	—
61	7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62	30А Блок управления электрооборудованием прицепа
63	20А Дополнительный отопитель
64	15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65	—
66	20А Блок управления электроприводом люка
67	10А
68	5А
69	5А Блок управления системой парковки
70	10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71	30А Многофункциональный переключатель в сборе
72	20А 8цил. бензин: Реле топливного насоса
73	30А 09/07: Усилитель выходного сигнала аудиосистемы
74	10А
75	10А
76	10А
77	10А Главный дисплей
78	5А
79	10А
80	10А
81	7,5А
82	7,5А Блок управления системы контроля давления в шинах
83	30А Электропривод передних сидений
84	15А
85	7,5А
86	40А Усилитель рулевого управления
87	20А Предохранитель прикуривателя (после 09-2005)
88	20А
89	5А Внутреннее зеркало заднего вида с автозатемнением

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

• F92 (100А) — дополнительный электрический отопитель;
• F90 (200А) — блок предохранителей расположенного в приборной панели.

Дополнительная информация

Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.

Возможно, полезно будет ознакомится с примером замены реле бензонасоса.

vsepredohraniteli.ru

Ремонт

Сначала обследуется реле стартера на автомобиле ВАЗ 2107:

1. Надо проверить, легко ли перемещается якорь;
2. С помощью омметра надо посмотреть могут ли свободно замыкаться контактные болты с пластиной;
3. Этим же приспособлением нужно проверить нет ли обрыва в обмотках на тяговом реле.

При обнаружении обрыва останется только все исправить. Лучше поставить новые элементы.

Если обрыва нет, то можно провести зачистку контактных болтов и пластины. Для этого надо воспользоваться мелкозернистой шкуркой. Вместо нее можно взять плоский бархатный напильник.

После осмотра, прежде чем приступать к сборке нужно смазать моторным маслом основные составляющие, кроме поводкового кольца привода. Его надо обработать специальной смазкой Литол-24.

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Номер предохранителя	Сила тока,А	Защищаемые цепи
F1	10	Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель. Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13	10	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17	10	Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый

Неисправность насоса

Бывает так, что топливный насос гудит, а давления нет, машина при этом будет, плохо заводится и работать с перебоями и глохнуть. Причины могут быть пожалуй три:

1. неисправен насос;
2. забита сеточка грубой очистки;
3. неисправен регулятор давления топлива.

Проверить давление насоса описывал в статье про замену бензонасоса. В этой же статье написано как он снимается.

Неисправность регулятора можно определить только при использовании манометра.

Пояснения к электросхеме ВАЗ 2107 (нажмите, чтобы раскрыть!):

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака

Далее на данной странице мы собрали все найденные нами схемы на просторах интернета. Все схемы кликабельны, нажмите на них для увеличения.
