Предохранители и реле kia rio 2 (2005-2011 г.в.)

Один из блоков предохранителей и реле в автомобиле Киа Рио, расположен в моторном отсеке, под капотом.

Расположение предохранителей и реле в блоке, расположенного под капотом

Расшифровка

Номерпредохранителя/ реле(сила тока, А) Наименованиепредохранителя/реле Цветпредохранителя Назначение предохранителя/реле
1 (80) MDPS Электроусилитель рулевого управления
2(150) MIN Генератор
3(10) ECUB Красный Блок управления двигателем
4(10) ECUD Красный То же
5(10) HORN Красный Звуковой сигнал
6(30) IGN1 Розовый Выключатель (замок) зажигания
7(40) IGN2 Зеленый Стартер, выключатель (замок) зажигания
8(30) ВАТТ2 Розовый Генератор, аккумуляторная батарея
9(50) ВАТТ 1 Красный То же
10(30) ECUA Розовый Блок управления двигателем
11 (30) RAD Розовый Электровентилятор радиатора
12(30) COND Розовый Электровентилятор конденсора
13(40) ABS1 Зеленый Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
14(40) ABS2 Зеленый То же
15(30) P/WDW Розовый Электростеклоподъемники
16(40) BLOWER Зеленый Реле электровентилятора радиатора
17(10) A/C0N 1 Красный Кондиционер
18(10) A/CON2 Красный То же
19(20) ECUC Желтый Блок управления двигателем
20(15) INJ Синий Топливные форсунки, система кондиционирования
21 (10) SNSR Красный Датчики
R1 COND FAN2 Реле электровентилятора конденсора (малая скорость вращения)
R2 RADFAN Реле электровентилятора радиатора
R3 FUEL PUMP Реле топливного насоса
R4 MAIN Главное реле
R5 HORN Реле звукового сигнала
R6 FUEL HTR Реле нагревателя топливного фильтра*
R7 BLOWER Реле электродвигателя вентилятора отопителя
R8 START Реле стартера
R9 COND FAN1 Реле электровентилятора конденсора (высокая скорость вращения)
R10 A/CON Реле кондиционера

Второй блок предохранителей и реле расположен в салоне автомобиля

Расположение предохранителей в блоке, расположенного в салоне автомобиля

Расшифровка

Номерпредохранителя (сила тока, А) Наименованиепредохранителя Цветпредохранителя Назначение предохранителей
1 (15) RR WIPER Синий Стеклоочиститель двери задка
2(10) H/LP (Ш) Красный Лампы левой фары
3(25) FR WIPER Серый Стеклоочиститель ветрового окна
4(10) BLOWER Красный Вентилятор
5(10) H/LP (RH) Красный Лампы правой фары
6(20) S/ROOF Салатовый Люк в крыше
7(15) STOP LP Синий Стоп-сигналы
8(20) C/DR LOCK Салатовый Центральный выключатель замков дверей
9(15) IGN COIL Синий Катушка зажигания
10(10) ABS Красный Антиблокировочная система тормозов ABS
11(10) B/UPLP Красный Фонарь света заднего хода
12 (-) BMS Резерв
13(25) C/UGHTER Серый Предохранитель прикуривателя киа рио 2
14(10) FOLD’G Красный Привод складывания наружных зеркал заднего вида
15 (20) HTR SEAT Салатовый Обогрев сидений
16(25) AMP Серый Усилитель
17(10) FR FOG LP Красный Противотуманные фары
18(10) DRL Красный Фары для дневной езды
19(10) ECU Красный Система управления двигателем
20(10) CLUSTER Красный Панель приборов
21 (25) P/WDW RH Серый Блокировка электрических стеклоподъемников (правая сторона)
22(10) AUDIO Красный Аудиосистема, маршрутный компьютер
23(10) RR FOG LP Красный Задний противотуманный фонарь
24(10) IGN Красный Выключатель (замокЕаажигания
25 (30) HTD GLASS Темно-зеленый Обогрев заднего стекла
26(15) A/BAG Синий Подушка безопасности
27(10) TCU Красный Блок управления автоматической коробкой передач
28(10) SNSR Красный Датчики
29 (-) SPARE Резерв
30(10) MULT B/UP Красный Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31 (15) AUDIO Синий Аудиосистема
32 (25) P/WDW LH Серый Блокировка электрических стеклоподъемников (левая сторона)
33(10) HTD MIRR Красный Система обогрева наружных зеркал заднего вида
34(10) TAIL LP(LH) Красный Левый задний габаритный огонь
35(10) TAIL LP(RH) Красный Правый задний габаритный огонь
36(10) HAZARD Красный Аварийная сигнализация
37(10) T/SIG LP Красный Фонари указателей поворота
38(10) A/BAG IND Красный Контрольная лампа подушки безопасности
39(10) START Красный Реле стартера

— Схема электрических соединений автомобиля

Схема электрических соединений резервного фонаря Yaris

Схема электрических соединений системы управления двигателем Yaris

Схема электрических соединений Yaris Ignition

Схема электрических соединений обогревателя заднего стекла Yaris

Схема электрических соединений пуска двигателя Yaris

Некоторые схемы подключения TOYOTA YARIS находятся над страницей.

Компактный хэтчбек Toyota Yaris вышел на европейский рынок в 1999 году, вскоре после дебюта аналогичной модели для Японии. под названием Vitz . Автомобиль, который стал заменой модели Toyota Starlet , выпускался на заводе во Франции. В 2000 году модель выиграла европейский конкурс «Автомобиль года».

На Yaris устанавливались бензиновые двигатели 1.0 и 1.3 мощностью 65 и 86 л.с. соответственно, в первом случае в качестве альтернативы «механике» стояла роботизированная коробка передач. Предлагался, а для двигателя объемом 1,3 литра четырехступенчатый «автомат».

Позже в модельном ряду появились бензиновый двигатель объемом 1,5 литра (105–106 л.с.) и 1,4-литровый турбодизель мощностью 75 лошадиных сил.

В 2003 году Toyota Yaris претерпела рестайлинг: автомобиль получил немного обновленный дизайн и модернизированные силовые агрегаты.

На рынке США седан-версия машины продавалась под названием Echo (а в Канаде помимо седана продавался еще и хэтчбек Echo ). Также в модельный ряд был малолитражкой Yaris Verso . В Китае хэтчбеки первого поколения выпускались до 2011 года под названием FAW Vizi .

Предохранители Toyota Corolla 150

Отказ предохранителей в автомобиле Тойота Королла 150 происходит по причинам:

  • замыкания обслуживаемых электроцепей;
  • неисправности электрооборудования автомобиля;
  • отказа элементов электросхемы, устройств, блоков электроники, датчиков и исполнительных элементов.

При перегорании предохранителей необходимо проверить соответствующую цепь на предмет коротких замыканий и других нарушений электрооборудования, проконтролировать работоспособность обслуживаемых предохранителем устройств.

Если в Тойота Королла не работает какой-либо узел или электронный блок, следует проверить исправность предохранителя (предохранителей), который обслуживает данный узел. Для этого необходимо знать схему расположения предохранителей на соответствующих блоках. Блоки предохранителей Toyota Corolla 150 расположены в салоне и моторном отсеке.

Правила контроля работоспособности и замены предохранителей

Исправность предохранителей можно проверить при помощи мультиметра. Это можно сделать в режиме «прозвонка» либо «диод», а также в режиме измерения сопротивлений на самом нижнем пределе. Проверку исправности предохранителей необходимо производить только на извлеченном из блока предохранителе.

Сопротивление рабочего предохранителя (плавкой ставки) стремится к нулю. При перегорании предохранителя сопротивление бесконечно (на цифровом мультиметре индицируется «1»).

Заменять неисправный предохранитель можно только на исправный такого же номинала. Допускается кратковременная установка предохранителя номиналом до 50% больше требуемого. Во избежание воспламенения электропроводки не допускается установка так называемых «жучков», тем более, всевозможных скрепок и т.п.

В случае если контактные группы предохранителей оплавлены, разрушены или сильно изношены, требуется агрегатная замена блока предохранителей в сборе.

Цифровая приборная панель

Устройство подойдёт для тех поклонников марки, кому наскучили обычные аналоговые циферблаты и фирменная контрастная подсветка

В пределах 55 000 – 60 000 рублей можно приобрести альтернативное цифровое устройство, которое привлечёт внимание к экстерьеру автомобиля и значительно расширит функциональность стандартного щитка. Многие любители начинают тюнинг с интерьера – установки обновлённой панели

Типовым устройством, совместимым с электросистемой Corolla 150, является электронный щиток приборов с артикулом cmg-048.

Технические характеристики:

  • разрешение дисплея 1920×720 точек;
  • габаритный размер 308×130 мм;
  • время загрузки не более 30 секунд с момента включения зажигания;
  • потребляемый ток – 0,02-0,06 А (режим покоя и движения);
  • функция автоматического отключения;
  • максимальный потребляемый ток не более 0,9 А.

Панель использует технологию RealDash. Эта система широко применяется в компьютерных играх, симуляторах вождения и является элементом «дополненной реальности». Программа функционирует на базе операционной системы

Виртуальная комбинация приборов призвана помогать водителю в процессе движения автомобиля за счёт яркой, привлекающей внимание индикации

Преимуществами панели, работающей на данной технологии, являются возможности изменения внешнего вида, подключения дополнительных датчиков, широкие настройки цвета и оттенков индикаторов.

К недостаткам относятся высокая цена и надёжность. По статистике, на одну сотню отказов в работе щитков Короллы основная часть приходится именно на электронные устройства. Стоимость аналоговой панели, особенно бывшей в употреблении, не превышает 3 000 – 3500 рублей.

Тойота королла церес блок предохранителей

HAZ-HORN — предохранитель клаксона.

FAN 30A — предохранитель вентилятора обдува радиатора. Если поползла стрелка температуры, первым делом смотрят на уровень антифриза, затем на этот предохранитель а потом уж грешат на термостат.

ALT-S — предохранитель регулятора напряжения генератора. Если предохранитель сгорает, то генератор не работает и светится значек батареи на панели приборов.

EFI. F-HTR — предохранитель питания компьютера двигателя. При егонеисправности стартер крутит, но двигатель не заводится. Этим предохранителем сбрасывают показания лампочки диагностики CHECK.

AM1 40А — питание цепей замка зажигания. Пусковое реле стартера тоже запитано через этот предохранитель, то есть, если этот предохранитель сгорит, то стартер работать не будет.

AM2 30А— питание цепей замка зажигания. Питает форсунки, главное реле системы впрыска топлива и узел зажигания. При его неисправности стартер крутит, но двигатель не заводится.

Рассмотрены автомобили Toyota Corolla 100, Toyota Corolla Levin, Toyota Sprinter Trueno, Toyota Corolla Ceres, Toyota Sprinter Marino седан, хэтчбек, универсал 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

Блок предохранителей и реле в моторном отсеке.

1 — блок реле и предохранителей № 5-1 (Европа), 2 — блок реле и предохранителей №2, 3 — блок реле и предохранителей №5-1, блок реле и предохранителей №5-2 (Европа)

Схема расположения предохранителей и реле в блоке №2.

На изображении выше цифра 2.

Модели с правым рулем.

Предохранители

АМ2 (цепь АМ2 замка за­жигания (выводы IG2, ST2)

FAN (вентилятор радиатора)

АМ1 (цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1)

Расположение компонентов в блоке предохранителей и реле в моторном отсеке.

1 — блок реле и предохранителей № 5-1 (Европа)

2 — блок реле и предохранителей №2

3 — блок реле и предохранителей №5-1, блок реле и предохранителей №5-2 (Европа)

Схема расположения предохранителей и реле в блоке №2.

Расшифровка:

Модели с правым рулем

Предохранители

а АМ2 (цепь АМ2 замка за­жигания (выводы IG2, ST2) 30А

b FAN (вентилятор радиатора) 30А

с АМ1 (цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1)

ALT (бензин) (зарядка) АМ1 (дизельные)

е ABS (АБС) 50А

1 DOME (электропривод и освещение в салоне) 20А

2 HA7-HORN (аварийная сигнализация, звуковой сигнал) 20А

3 FAN-I/UP (повышение хо­лостого хода) 7,5А

4 ALT-S (зарядка) 7,5А

5 запасной 7,5А

6 запасной 15А

7 запасной 20А

8 HEAD (RH) (правые фары) 15А

9 HEAD (LH) (левые фары) 15А

10 EFI F-HTR 15А

Реле

А HORN (звуковой сигнал)

В FAN (вентилятор радиатора)

С E/G-MAIN (главное реле)

D HEAD (фары)

Е EFI (система впрыска топлива)

Модели с правым рулем

Предохранители

а АМ2 30A

b FAN 30А

с АМ1 40A

c GLOW (дизельные) 80A

d ALT (бензин) 100A

d АМ1 (дизельные) 80A

d АМ1 (2Е) 60A

е ABS 50A

1 DOME 20А

2 HAZ-HORN 20A

3 —

4 ALT-S 7,5A

5 запасной 7,5A

6 запасной 15A

7 запасной 20A

8 D.R.L. 7,5A

9 —

10 EFI F-HTR 15A

Реле

А HORN

В FAN

С E/G-MAIN

D HEAD

Е EFI

Блок реле и предохранителей № 5-1.

Блок предохранителей № 5-2 (Европа)

Расположение компонентов в блоке предохранителей в салоне.

4 — реле управления замками дверей

5 — блок реле и предохранителей №4

6 — блок предохранителей №1

Схема расположения предохранителей и реле в блоке №1 расположенного в салоне.

Расшифровка:

Модели с правым рулем.

Предохранители

а POWER (стеклоподъемники, люк и центральный замок) 30А

b —

1 FOG (противотуманные фары) 15А

2 IGN (зажигание) 10А

3 STOP (стоп-сигналы) 15А

4 DEFOG (обогреватель стекла) 30А

5 CIG & RADIO (прикуриватель и магнитола) 20А

6 ECU-В (АБС, электропита­ние центрального замка) 10А

7 TURN (указатели поворота) 10А

8 GAUGE (приборы) 10А

9 TAIL (габариты) 15А

10 DEF-I/UP (повышение час­тоты вращения холостого хода при включении обог­ревателя стекла) 7,5А

11 ECU-IG (электроника трансмиссии, АБС, замок системы управ­ления (АКПП) 15А

12 WIPER (стеклоочистители) 20А

Реле

Модели с левым рулем

Предохранители

а POWER 30А

b DEFOG 30А

1 FOG (кр, Германии) 15А

1 TAIL (LH) (Германия) 10А

2 IGN 10А

3 STOP 15А

4 SEAT HTR 20А

5 CIG & RADIO 20А

6 ECU-B 10А

7 TURN 10А

8 GAUGE 10А

9 TAIL (кр. Германии) 15А

9 TAIL (Германия) 10А

10 DEF-I/UP 7,5А

11 ECU-IG 15А

12 WIPER 20А

Реле

А DEFOG (обогреватель стекла)

В TAIL (габариты)

Блок реле и предохранителей №4.

Источник статьи: http://gtacrmp.ru/info/tojota-korolla-ceres-blok-predohranitelej/

’06 -’13 Toyota Corolla (E150 — EU, AU, ZA, NZ) Схема предохранителей

No. Предохранитель А Схема
1 КУПОЛ 10 Внутреннее освещение, освещение багажного отделения, подсветка умывальника, интеллектуальная система входа и запуска, беспроводной пульт дистанционного управления, подсветка переключателя двигателя
2 РАД № 1 15 Аудиосистема, навигационная система
3 ЭБУ-В 10 Главный ЭБУ кузова, электрические стеклоподъемники, приборы и приборы, система блокировки дверей с электроприводом, система контроля устойчивости автомобиля, система стоп-старт, система зарядки
4 Д.C.C
5 ЭБУ-В2 10 Многорежимная механическая коробка передач, система кондиционирования, интеллектуальная система входа и запуска, система зарядки, электрические стеклоподъемники
6
7 ЭБУ-B3 7,5 Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
8
9 IGT / INJ 15 Бензин: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска
10 ЗАМОК STRG 20 Система блокировки рулевого управления
11 A / F 20 Выхлопная система
12 AM2 30 Система запуска, интеллектуальная система входа и запуска, «IG2 NO.2 «предохранитель
13 ETCS 10 Электронная система управления дроссельной заслонкой
14 ОБОРОТ-ЗТ 10 Указатели поворота
15 ALT-S 7,5 Система зарядки
16 AM2 № 2 7,5 Главный ЭБУ кузова, система остановки и запуска
17 HTR 50 Система кондиционирования
18 АБС №1 50 Антиблокировочная тормозная система, система стабилизации автомобиля
19 CDS ВЕНТИЛЯТОР 30 1AD-FTV, 2AD-FHV: Электровентилятор охлаждения
АБС № 3 30 Бензин (TMC Made): Антиблокировочная тормозная система, система стабилизации автомобиля
20 РДИ ФАН 40 Электровентилятор охлаждения
21 H-LP CLN 30 Очиститель фар
22
23
24
25
26 H-LP ОСНОВНОЙ 50 Предохранители «H-LP LH LO», «H-LP RH LO», «H-LP LH HI», «H-LP RH HI»
27 P / I 50 Предохранители «EFI MAIN», «EDU», «HORN», «IG2»
28
29 P-СИСТЕМА 30 Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
30 GLOW 80 Система накаливания двигателя
31 EPS 60 Электроусилитель руля
32 ALT 120 Бензин: Система зарядки, «RDI FAN», «H-LP CLN», «ABS NO.1 «,» АБС № 3 «,» HTR «,» HTR SUB NO. 1 «,» HTR SUB NO. 2 «,» HTR SUB NO. 3 »,« ACC »,« CIG »,« ECU-IG NO. 2 »,« HTR-IG »,« WIPER »,« RR WIPER »,« WASHER »,« ECU-IG NO. 1 «,» SEAT HTR «,» AM1 «,» DOOR «,» STOP «,» FR DOOR «,» POWER «,» RR DOOR «,» RL DOOR «,» OBD «,» ACC-B «,» RR FOG »,« FR FOG »,« SUNROOF »,« DEF »,« MIR HTR »,« TAIL »,« PANEL »предохранители
ALT 140 Дизель: Система зарядки, «RDI FAN», «CDS FAN», «H-LP CLN», «ABS № 1», «ABS № 2», «HTR», «HTR SUB NO.1 «,» HTR SUB NO. 2 «,» HTR SUB NO. 3 »,« STV HTR »,« ACC »,« CIG »,« ECU-IG NO. 2 »,« HTR-IG »,« WIPER »,« RR WIPER »,« WASHER »,« ECU-IG NO. 1 «,» SEAT HTR «,» AM1 «,» DOOR «,» STOP «,» FR DOOR «,» POWER «,» RR DOOR «,» RL DOOR «,» OBD «,» ACC-B «,» RR FOG »,« FR FOG »,« SUNROOF »,« DEF »,« MIR HTR »,« TAIL »,« PANEL »предохранители
33 IG2 15 Многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, интеллектуальная система входа и запуска, предохранители «IGN», «METER»
34 РОГ 15 Гудок
35 EFI ГЛАВНАЯ 20 Бензин: Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, система остановки и запуска, «EFI NO.1 «,» EFI NO. 2 «предохранители
30 Дизель: Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, система остановки и запуска, предохранители «EFI NO. 1», «EFI NO. 2»
36 EFI ГЛАВНАЯ 30
EDU 20 Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
37
38 BBC 40 Система остановки и запуска
AMT 50 Многорежимная МКПП
39 HTR SUB NO.3 30 ТЭН
40
41 HTR SUB № 2 30 ТЭН
42

Предохранители Тойота Королла

В Тойота Королла E120 и Е150 (2008–2014 года выпуска) все электрические цепи защищены предохранителями. В случае коротких замыканий ток в электрической цепи возрастает в 7 раз и палит электрооборудование автомобиля. Для того чтобы этого не происходило, каждая цепь машины защищена плавким предохранителем, отвечающим за безопасность оборудования.

Суть его работы заключается в элементе, который плавится от больших токов, тем самым размыкая цепь. Это значит, что каждый защитный элемент является одноразовым, поэтому для восстановления работы цепи необходимо достать сгоревший и поставить новый.

Важно! Плавкие предохранители на Тойоте Королла необходимо ставить только нормируемого номинала. Если вы установите элемент номиналом меньше, то он сразу же сгорит, а если больше, то, наоборот: от больших токов скорее выйдет из строя электрооборудование, чем перегорит предохранитель

Предохранители в Corolla E150

Для удобства каждому номиналу предохранителей Тойота Королла 150 присваивается определенный цвет. Ниже приведена таблица с указанием цветов и номиналов, свойственных им.

Черный (1 А) Розовый (4А) Красный (10 A) Белый (25 A) Оранжевый (40 A) Светло-желтый (80 A)
Серый (2 A) Оранжевый (5А) Голубой (15A) Зеленый (30 А) Голубой (60 А) Сиреневый (100 А)
Фиолетовый (3 A) Коричневый (7.5A) Желтый (20 А) Фиолетовый (35 А) Коричневый (70 А) Синий 110 А

Блоки предохранителей

Предохранители и реле необходимы в автомобиле для того, чтобы обеспечить безопасную и бесперебойную работу устройств, датчиков и систем, входящих в состав электрической цепи.

Наличие данных элементов позволяет избежать резких скачков напряжения с последующим замыканием. Таким образом, срок эксплуатации автомобиля значительно повышается.

В автомобиле Toyota Land Cruiser Prado 150 встроено два блока предохранителей и реле:

  • Основной. Находится под капотом транспортного средства. Иногда этот блок еще называют моторным.
  • Монтажный. Его можно встретить в салоне автомобиля.

Далее каждый из блоков будет рассмотрен более подробно.

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице
Таблица: Цепи, защищаемые плавкими предохранителями
Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)
10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1 30 электростеклоподъемники передние
F2 10 дальний свет левая фара
F3 10 дальний свет правая фара
F4 10 ближний свет левая фара
F5 10 дальний свет правая фара
F6 5 задние габариты, подсветка номера, подсветка
F7 5 передние габариты
F8 30 электростеклоподъемники задние
F9 7.5 задний противотуманный фонарь
F10 15 звуковой сигнал
F11 20 центральный замок
F12 3 ABS/ESP
F13 10 освещение салона, климатическая установка
F14 5 датчик угла поворота руля
F15 15 стеклоомыватель, парковочный радар, фонарь заднего хода
F16 5 аудиосистема, обогрев стекла, ограничитель скорости
F17 7.5 ДХО
F18 7.5 стоп сигнал
F19 5 система управления
F20 5 подушки безопасности
F21 резерв
F22 5 резерв
F23 резерв
F24 15 указатель поворота
F25 10 противоугонная система
F26 15 блок управления электрооборудованием
F27 20 подрулевые выключатели (вход на ближний свет)
F28 резерв
F29 25 подрулевые выключатели (вход на дальний свет)
F30 резерв
F31 10 щиток приборов
F32 7,5 аудиосистема
F33 15 прикуриватель
F34 15 диагностический разъем
F35 5 обогрев наружных зеркал
F36 5 привод зеркал
F37 30 стартер
F38 30 стеклоочиститель
F39 40 кондиционер
R1 35 реле кондиционера
R2 35 реле заднего обогрева стекла

Трансмиссия

Toyota Auris бывает исключительно переднеприводным. В пару двигателям устанавливалась 5-ти или 6-ступенчатая механическая коробка передач, либо вариатор. Кроме того использовалась роботизированная трансмиссия MultiMode с электронно-управляемым сцеплением.

Встречаются случаи преждевременного износа подшипника первичного вала 6-ступенчатой МКПП. Неисправность обнаруживается после запуска двигателя. Появляется шум, который пропадает после нажатия на педаль сцепления. Обычно это происходит после 200-250 тыс. км. За ремонт в сервисе попросят около 20-30 тыс. рублей.

Среди незначительных недостатков можно отметить периодические затруднения с переключением передач, особенно с «4-ой» на «5-ую». Обычно это вызвано прогрессирующей коррозией тяг между рычагом и коробкой передач.

Система тяг механизма выбора передач после 100 000 км – главный виновник проблем с переключениями.

Сцепление механической коробки передач обычно доезжает до 200-250 тыс. км. Новый комплект доступен за 10-15 тыс. рублей.

Следует избегать автоматизированной коробки передач MultiMode (ММТ).

Нередко преждевременно изнашивается ее сцепление (9-14 тысяч рублей). Процедура замены довольно сложная и дорогая (8-12 тыс. рублей).

Спустя 150-200 тыс. км может выйти из строя актуатор выжима сцепления. Зачастую его удается реанимировать. В противном случае придется покупать новый (свыше 50 000 рублей за оригинал или около 30 000 рублей за аналог).

При наличии жалоб на работу ММТ официальные сервисы меняли электронный блок управления коробки на модернизированный.

Многие владельцы недовольны надежностью робота. Поэтому в случае очередной неисправности решались на установку классического автомата Aisin U340E. Работа под ключ оценивается специализированными сервисами, предлагающими подобную услугу, в сумму 50-100 тыс. рублей.

’10 -’17 Toyota Yaris (130) Схема предохранителей

П

No. Предохранитель А Схема
1
2
3
4 S-HTR 15 Обогрев сиденья
5
6
7 ECU-B NO.3 7,5 Зеркало с дистанционным управлением (с автоматическим выдвижным зеркалом)
8
9
10
11
12 D-D / L 25 Двойная блокировка
13
14
15 Туман FR 15 до янв.2013: Передние противотуманные фарыс января 2013 года (производство TMC): Передние противотуманные фары (TMC — Toyota Motor Corporation)
7,5 с января 2013 г. (производство TMMF): Противотуманные фары передние (TMMF — Toyota Motor Manufacturing France)
16 AM1 7,5 Система запуска, выключатель двигателя
17 СТОП 7,5 Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система контроля устойчивости автомобиля, стоп-сигналы, установленный наверху стоп-сигнал
18 FOG ЗАД 7.5 Задние противотуманные фары
19
20 БД 7,5 Бортовая система диагностики
21 D / L 25 Система блокировки дверей с электроприводом, основной ЭБУ кузова
22 ACC 5 Главный ЭБУ кузова, наружные зеркала заднего вида, аудиосистема, система управления блокировкой переключения передач
23 CIG 15 Розетки
24 ДВЕРЬ 20 Электростеклоподъемники
25 ДВЕРЬ П / Л 20 Электростеклоподъемники
26 P / W 30 Электростеклоподъемники
27 стеклоочиститель RR 15 Стеклоочиститель заднего стекла
28 стеклоочиститель 20 Стеклоочиститель
29 ШАЙБА 15 Омыватель лобового стекла
30
31
32 ДАТЧИК 10 Фонарь заднего хода, система управления блокировкой переключения передач, аудиосистема, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
33 A / C 7.5 Кондиционер, обогрев заднего стекла, обогреватели наружных зеркал заднего вида
34 ECU-IG № 2 5 Система стабилизации автомобиля
35 ЭБУ-IG № 1 5 Электрический вентилятор системы охлаждения, обогреватель заднего стекла, система стабилизации автомобиля, система электроусилителя руля, главный ЭБУ кузова, беспроводная система дистанционного управления, система предупреждения о давлении в шинах
36 ДВЕРЬ 20 Электростеклоподъемники
37 ДВЕРЬ П / П 20 Электростеклоподъемники
38 ПАНЕЛЬ 5 Приборы и приборы, подсветка приборной панели, подсветка переключателя
39 ХВОСТ №2 10 Габаритные огни, задние фонари, фонари номерного знака, боковые габаритные огни

Щиток приборов

Отличительная особенность оригинальной панели приборов – яркий, запоминающийся дизайн. Наверняка, многие без подсказок угадают в ярко-оранжевом свечении известный дизайн главного прибора центральной консоли.

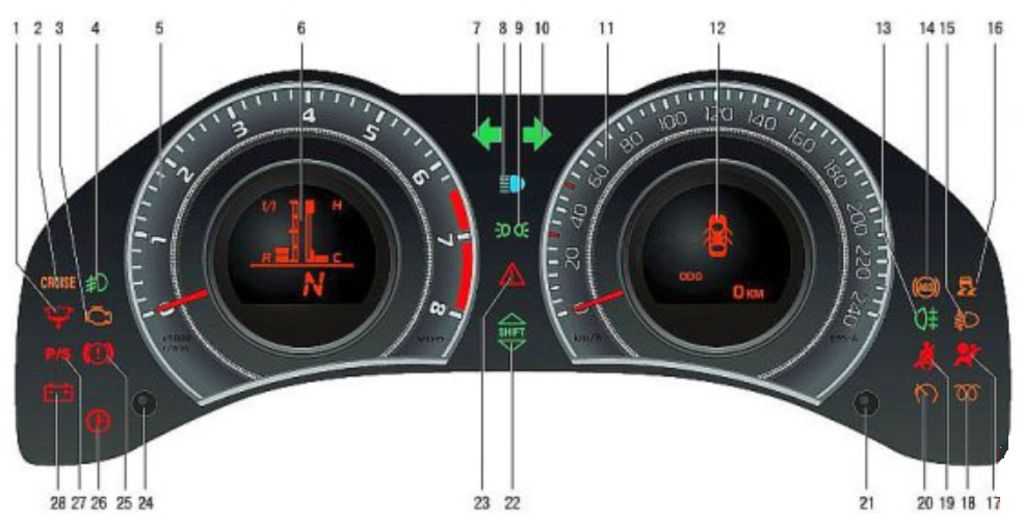

Помимо основных указателей скорости и оборотов двигателя, на панели располагаются сигнальные лампы и два дисплея, расположенных в центре тахометра и спидометра.

Позиция Значение/Расшифровка
1 Состояние фильтра топлива (только для дизельных двигателей)
2 Система ограничения скорости/круиз-контроль
3 Комплексная мнемограмма «Проверь двигатель»
4 Включены передние противотуманные фары
5 Электронный тахометр
6 Информационный дисплей. Обозначения индикаторов: уровень топлива, положение рычага АКПП, температура охлаждающей жидкости
7 Включен левый поворот
8 Включен дальний свет фар
9 Габаритные огни/наружное освещение (при наличии дневных ходовых огней)
10 Правый указатель поворота
11 Спидометр с ценой деления шкалы 5 км/час

12

Большой информационный дисплей( дата, температура за бортом, текущее время, параметры поездки, средняя скорость передвижения, продолжительность работы двигателя с момента последнего запуска)
13 Включены задние противотуманные фонари
14 Антиблокировочная система в действии
15 сигнализатор регулировки фар (только для моделей с газоразрядными лампами)
16 Противобуксовочная система в действии
17 Система пассивной безопасности неисправна
18 Включен предпусковой подогреватель (только для дизельных двигателей)
19 Ремень безопасности водителя и переднего пассажира не пристёгнут
20 Включено принудительное ограничение скорости
21 Регулировка интенсивности подсветки панели приборов
22 Индикатор передачи АКПП (в том числе, и для машин с роботизированными КПП)
23 Комплексная ошибка. Аварийное состояние систем.
24 Переключение режимов выдачи информации дисплеем
25 Активен стояночный тормоз
26 Неисправность автоматической/роботизированной КПП
27 Неисправность усилителя руля, отказ блока управления
28 Аккумуляторная батарея разряжена, не работает генератор, отказ диодного выпрямителя

Традиционно, Тойота применяет два цвета для предупреждения об отказе или предаварийном состоянии систем: жёлтый и красный. При наличии на панели приборов красного индикатора любого назначения движение запрещается до выявления причины и устранения неисправности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
