Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.
Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).
Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля
Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Номерапредохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве Замена предохранителей, плавких вставок и реле в монтажных блоках Вам потребуется отвертка с плоским лезвием.
1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
| Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля: | Расположение реле на обратной стороне монтажного блока, находящегося в салоне автомобиля: |
| 1 — реле обогрева заднего стекла (стекла двери эадка); 2 — реле электродвигателя привода дроссельной заслонки; 3 — реле проти-вотуманных фонарей; 4 — реле стеклоподъёмников; 5, 6 — реле-прерыватели | 1 — реле зажигания; 2 — реле дополнительного оборудования; 3 — реле воздухонагнетателя системы вентиляции, отопления и кондиционирования |
2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор…
3. …и снимите крышку монтажного блока.
4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.
5. Для замены предохранителя зацепите его пинцетом…
6. …и выньте из контактного разъема.
7. Перегоревший предохранитель замените новым, соответствующего номинала.
8. Установите в контактный разъем предохранитель того же номинала, что и снятый.
9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону…
10. … и выньте из разъема монтажного блока.
11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.
Расположение реле в монтажном блоке подкапотного пространства:
1 — реле противотуманных фар; 2, 4, 6, 10 — реле вентиляторов радиаторов; 3 — реле дополнительного оборудования; 5 — реле электромагнитной муфты компрессора кондиционера; 7 — реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 — реле включения ближнего света фар в дневное время; 9 — реле звукового сигала
12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор…
13. …и снимите крышку монтажного блока.
14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора…
15. …потяните реле вверх, покачивая его из стороны в сторону…
16. …и извлеките из контактного разъема монтажного блока.
17. Установите новое реле в разъем до защелкивания фиксаторов.
18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле…
19. …и снимите реле с контактного разъема монтажного блока.
20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.
21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы…
22. …и извлеките реле из контактного разъема монтажного блока.
23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Fuse Layout Subaru Forester 2013-2018
Cigar lighter (power outlet) fuses in the Subaru Forester are the fuses #13 (Center console power outlet) and #20 (Instrument panel power outlet) in the Instrument panel fuse box.
Table of Contents
Fuse box location

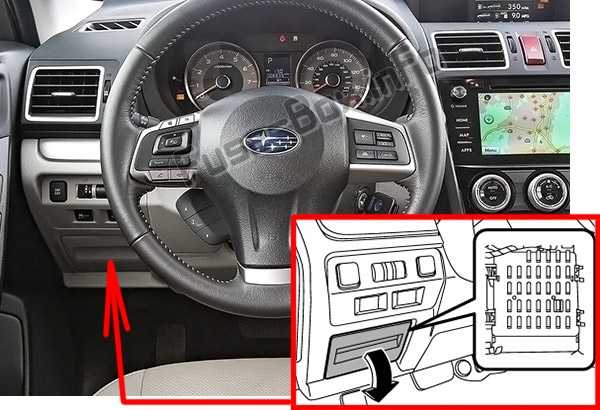

The fuse box is located behind the cover to the left of the steering wheel.
Fuse box diagrams
2013, 2014, 2015, 2016
Instrument panel
Advertisements
Assignment of fuses in the instrument panel (2014, 2015, 2016)
| № | Amp rating | Circuit |
|---|---|---|
| 1 | 20A | Trailer hitch connector |
| 2 | Empty | |
| 3 | 15A | Door locking |
| 4 | 10A | Front wiper deicer relay |
| 5 | 10A | Combination meter |
| 6 | 7.5A | Remote control rear view mirrors, Seat heater relay |
| 7 | 15A | Combination meter, Integrated unit |
| 8 | 15A | Stop light |
| 9 | 15A | Front wiper deicer |
| 10 | 7.5A | Power supply (battery) |
| 11 | 7.5A | Turn signal unit |
| 12 | 15A | Transmission control unit, Engine control unit, Integrated unit |
| 13 | 20A | Accessory power outlet (center console) |
| 14 | 15A | Parking light, Tail light, Rear combination light |
| 15 | 10A | Luggage light, Keyless unit |
| 16 | 7.5A | Illumination |
| 17 | 15A | Seat heaters |
| 18 | 10A | Backup light |
| 19 | 7.5A | Daytime running lights |
| 20 | 10A | Accessory power outlet (instrument panel) |
| 21 | 7.5A | Starter relay |
| 22 | 10A | Air conditioner, Rear window defogger relay coil |
| 23 | Empty | |
| 24 | 10A | Audio unit, Navigation system (if equipped) |
| 25 | 15A | SRS airbag system |
| 26 | 7.5A | Power window relay, Radiator main fan relay |
| 27 | 15A | Blower fan |
| 28 | 15A | Blower fan |
| 29 | 15A | Fog light |
| 30 | Empty | |
| 31 | 7.5A | Auto air conditioner unit, Integrated unit |
| 32 | 7.5A | Clutch switch, Steering lock control unit |
| 33 | 7.5A | Vehicle Dynamics Control unit |
Advertisements
Engine compartment
Assignment of fuses in the engine compartment (2014, 2015, 2016)
| № | Amp rating | Circuit |
|---|---|---|
| A | Main fuse | |
| 1 | 30A | ABS unit, Vehicle Dynamics Control unit |
| 2 | 25A | Main fan (cooling fan) |
| 3 | 25A | Sub fan (cooling fan) |
| 4 | Empty | |
| 5 | 25A | Audio |
| 6 | 30A | Headlight (low beam) |
| 7 | 15A | Headlight (high beam) |
| 8 | 20A | Back-up |
| 9 | 15A | Horn |
| 10 | 25A | Rear window defogger, Mirror heater |
| 11 | 20A | Fuel pump |
| 12 | 20A | Continuously variable transmission control unit |
| 13 | 7.5 A | Engine control unit |
| 14 | 15A | Turn and hazard warning flasher |
| 15 | 15A | Tail and illumination relay |
| 16 | 7.5 A | Alternator |
| 17 | Empty | |
| 18 | Empty | |
| 19 | 15A | Headlight (low beam — right hand) |
| 20 | 15A | Headlight (low beam — left hand) |
Instrument panel
Advertisements
Assignment of fuses in the instrument panel (2017, 2018)
| № | Amp rating | Circuit |
|---|---|---|
| 1 | 20A | Trailer hitch connector |
| 2 | 15A | Rear seat heater |
| 3 | 15A | Door locking |
| 4 | 10A | Front wiper deicer relay |
| 5 | 10A | Combination meter |
| 6 | 7.5A | Remote control rear view mirrors, Seat heater relay |
| 7 | 15A | Combination meter, Integrated unit |
| 8 | 10A | Stop light |
| 9 | 15A | Front wiper deicer |
| 10 | 7.5A | D-OP +B |
| 11 | 7.5A | Turn signal unit |
| 12 | 15A | Transmission control unit, Engine control unit, Integrated unit |
| 13 | 20A | Accessory power outlet (center console) |
| 14 | 15A | Parking light, Tail light, Rear combination light |
| 15 | 10A | Luggage light, Keyless unit |
| 16 | 7.5A | Illumination |
| 17 | 15A | Seat heaters |
| 18 | 10A | Backup light |
| 19 | 7.5A | Wiper relay |
| 20 | 10A | Accessory power outlet (instrument panel) |
| 21 | 10A | Starter relay |
| 22 | 7.5A | Air conditioner, Rear window defogger relay coil |
| 23 | Empty | |
| 24 | 10A | Audio unit, Navigation system (if equipped) |
| 25 | 15A | SRS airbag system |
| 26 | Empty | |
| 27 | 15A | Blower fan |
| 28 | 15A | Blower fan |
| 29 | 15A | Fog light |
| 30 | Empty | |
| 31 | 7.5A | Auto air conditioner unit, Integrated unit |
| 32 | 7.5A | Clutch switch, Steering lock control unit |
| 33 | 7.5A | Vehicle Dynamics Control unit |
Advertisements
Engine compartment
Assignment of fuses in the engine compartment (2017, 2018)
| № | Amp rating | Circuit |
|---|---|---|
| A | Main fuse | |
| 1 | 30A | ABS unit, Vehicle Dynamics Control unit |
| 2 | 25A | Main fan (cooling fan) |
| 3 | 25A | Sub fan (cooling fan) |
| 4 | Empty | |
| 5 | 25A | Audio |
| 6 | 30A | Headlight (low beam) |
| 7 | 15A | Headlight (high beam) |
| 8 | 20A | Back-up |
| 9 | 15A | Horn |
| 10 | 25A | Rear window defogger, Mirror heater |
| 11 | 20A | Fuel pump |
| 12 | 20A | Continuously variable transmission control unit |
| 13 | 7.5 A | Engine control unit |
| 14 | 15A | Turn and hazard warning flasher |
| 15 | 15A | Tail and illumination relay |
| 16 | 7.5 A | Alternator |
| 17 | Empty | |
| 18 | Empty | |
| 19 | 15A | Headlight (low beam — right hand) |
| 20 | 15A | Headlight (low beam — left hand) |
Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)
Фото — схема
Описание предохранителей
| FB1 | 50А Электрогидравлический жесткий верх HT |
| FB2 | 80А Дизель (Контроллер времени накаливания) |
| FB3 | 80А ЭГУР |
| FB4 | 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
| FB5 | 80А на REC / Задний блок предохранителей |
| FB6 | 80А на REC / Задний блок предохранителей |
| F1 | 20А Антиблокировочная система тормозов (ABS) |
| F2 | 30А Антиблокировочная система тормозов (ABS) |
| F3 | 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30А Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30/40А Вентилятор системы охлаждения 1* |
| F6 | 30/40А Вентилятор системы охлаждения 2* |
| F7 | 10А Омыватели стекол 20A (без REC) Центральный замок ZV |
| F8 | 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
| F9 | 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
| F10 | 7.5A На диагностический разъем DIAG |
| F11 | 7.5A Приборы |
| F12 | 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
| F13 | 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
| F14 | 30А Стеклоочиститель ветрового окна |
| F15 | 30А Стеклоочиститель окна двери |
| F16 | 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
| F17 | 25А Подогрев топливного фильтра (дизельные модели) |
| F18 | 25А Стартер |
| F19 | 30А Электронное оборудование коробки передач |
| F20 | 10А Кондиционер / Звуковой сигнал (K4_X125) |
| F21 | 20А Электронное оборудование двигателя |
| F22 | 7,5А Электронное оборудование двигателя |
| F23 | 10А Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15А Топливный насос |
| F25 | 15А Электронное оборудование коробки передач |
| F26 | 10А Электронное оборудование двигателя |
| F27 | 5А Усилитель рулевого управления |
| F28 | 5А Электронное оборудование коробки передач |
| F29 | 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
| F30 | 10А Электронное оборудование двигателя (катушки зажигания) |
| F31 | 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
| F32 | 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5А Блок управления модуля рулевой колонки |
| F35 | 20А Информационно — развлекательная система |
| F36 | 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
Назначение реле
- К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
- К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
- К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
- К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
- К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
- К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
- К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
- К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
- К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
- К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
- К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
- К9 (K1_X125) Стартер (FE18, K3_X125)
- К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
- К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
- К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
- К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
- К13 (K10_X125) Топливный насос (FE24)
- К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Отдельные элементы реле могут находится вне основного блока, например:

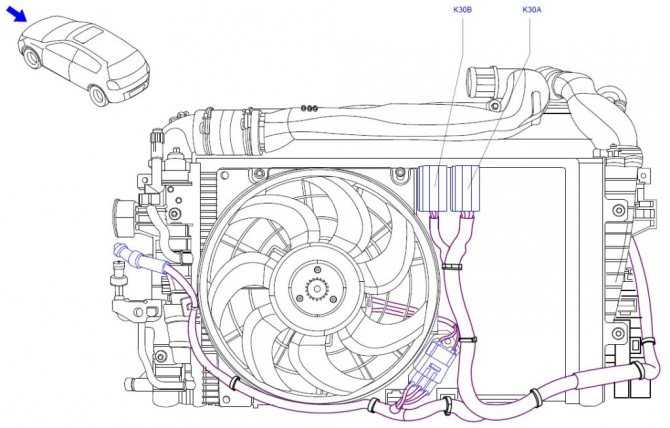

- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
Стартер. Втягивающая. Проблема
SF, атмо, 1999, АКПП, USA Всем привет. У меня периодически появляются проблемы с втягивающей стартера.
Предыстория: Происходило это след.образом. И достаточно давно уже, наверное еще 2 года назад были первые симптомы. Например однажды, на трассе, заправился и пытаюсь завести и ничего не происходит. Ещё раз — 0ль. Заправщик видя мою проблему, говорит, втягивающая скорее всего. Говорит давай капот открывай и длинной отвёрткой он берет и напрямую замыкает, и о чудо завелась. После этого я забыл об это проблеме. Потом неожиданно начало снова возникать, решалось это просто некоторой паузой и повторным неоднократным прокручиванием зажигания, втягивающая оживала. Короче , в итоге я привык к таким событиям и смирился. И вот недавно
мес.3 назад у меня как обычно повторилась картина, но потом всё стало чаще. Был у меня донор , от своего Legacy стартер. Привез машину на СТО , говорю давайте меняйте втягивающую от Legacy, если подойдет. Подошла, поменяли . поездил недолго, картина повторилась, но уже не спасает обычное решение. В итоге машину на буксире снова до СТО. Они мне говорили, что гарантию не давали изначально, надо было менять целиком. Итог — умер стартер.
Пришлось заказать стартер. Заказали, поставили и я успокоился вроде. Поездил месяц , успокоился , и тут на тебе БАЦ и снова эта проблема.
Вопрос: Что происходит ? Что не так ? Где возможная проблема ? Реально нужна консультация и помощь. Такие капризы на дороге меня просто уже бесят.
Про несовместимость наверное излишне говорить, т.к. последний раз заказывали именно под мой двигатель. И ещё, не знаю, есть ли смысл отмечать , что есть автозапуск, которым иногда я пользуюсь.
Источник
Зачем менять предохранитель клаксона на Субару Форестер?
.Итак, начнем нашу статью о местонахождении предохранителя клаксона вашего Subaru Forester интересом его изменения. У вас может возникнуть ощущение, что у вас перегорел предохранитель, но вы не уверены. Если вы больше не можете использовать автомобильный гудок, вполне возможно, что предохранитель является спусковым крючком
Важно знать, что предохранитель действует как устройство безопасности, чтобы избежать перенапряжения на вашем Subaru Forester. Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным
Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. Вообще говоря, хочется поменять предохранитель клаксона Subaru Forester, когда он перестанет работать по непонятной причине . Если ваша батарея работает эффективно, возможно, проблема связана с предохранителем.
