О предохранителях в автомобиле дастер

Глава 6. Технические характеристики Рено Дастер Мануал

Идентификационная табличка автомобиля . . . . . . . . . . . . . . . . . . . . . . 6.2Идентификационная табличка двигателя 3Габаритные размеры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.4Характеристики двигателей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.5Массовые характеристики / Масса буксируемого прицепа . . . . . .. . . . . . . . . . . . . . . . . 6.6Запасные части и ремонтные работы. . . . . . . . . . . . . . . . . . . . . . . . . . . 6.7Документальное подтверждение технического обслуживания Инструкция Рено Дастер . . . . . . . . . . . . . . . . 6.8Проверка антикоррозионного покрытия. . . . . . . . . . . . . . . . . . . . . . . . . . 6.14

Поделиться

Причины блокировки

Основой всех причин блокировки заводского проигрывателя на Рено Дастер является кратковременное или длительное отсутствие напряжения в цепи питания. При обнаружении неисправности штатное оборудование автоматически включает кодовую защиту.

Альтернативные проигрыватели, установленные пользователем или в дилерском центре, блокировкой не оснащены. После восстановления работоспособности требуется произвести настройку оборудования, включая программирование часов. При этом частоты радиостанций сохраняются в памяти аудиоустройства.

Отключение аккумулятора

Отсоединение клеммы батареи производится при замене устройства, отработавшего ресурс или с поврежденным корпусом. Также снятие клеммы требуется для выполнения ремонтных работ на кузове, связанных с применением сварки.

После отключения аккумулятора срабатывает защитный алгоритм, находящийся в прошивке магнитолы Renault Duster, который блокирует оборудование.

Замыкание электропроводки

При коротком замыкании или перегрузке срабатывает плавкий предохранитель, размещенный в отдельном блоке. Прерывание подачи напряжения воспринимается головным устройством как отключение штекера злоумышленником.

Заложенный алгоритм автоматически активирует блокировку автомагнитолы при возобновлении подачи питания.

Разряд АКБ

Еще одной причиной блокировки головного устройства является падение напряжения в бортовой сети, возникающее при естественной разрядке батареи.

При достижении заложенного в алгоритм порогового значения контроллер аудиопроигрывателя подает сигнал, указывающий на пропадание питания, который вызывает включение блокировки. Проблема может случиться в зимнее время после неудачных повторных пусков двигателя, которые приводят к разрядке аккумулятора.

Назначение и расположение предохранителей в монтажном блоке в салоне автомобиля Рено Дастер до 2015 года

  Особенностью монтажного блока реле и предохранителей в салоне автомобиля является то, что в нем нет реле. В этом блоке установлены лишь одни предохранители. На предохранителях имеется маркировка и соответствующая цветовая окраска, которая указывает на номинал предохранителя. Предохранители удобно менять, используя пинцет, так как пальцами не всегда удобно извлекать предохранители из монтажного блока. (как показано на фото выше). Сам блок находится с левой стороны в торце панели приборов.

Открываем крышку и видим общий вид на монтажный блок предохранителей в салоне Рено Дастер

Обозначение, назначение и номинальные характеристики предохранителей в монтажном блоке расположенном в салоне Рено Дастер

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
Ef1	10A Противотуманные фары
Ef2	7.5A Блок управления электрооборудованием
Ef3	30A Обогреватель заднего стекла, обогреватели наружных зеркал
Ef4	25A Блок управления системой курсовой устойчивости
Ef5	60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41
Ef6	60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47
Ef7	50A Блок управления системой курсовой устойчивости
Ef8	80A Розетка в багажном отделении
Ef9	20A Резерв
Ef10	40A Обогрев ветрового стекла 1
Ef11	40A Обогрев ветрового стекла 2
Ef12	30A Стартер
Ef13	15A Резерв
Ef14	25A Электронная система управления двигателем
Ef15	15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef16	50A Электро вентилятор системы охлаждения
Ef17	40A Блок управления АКП
Ef18	80A Электро насос гидроусилителя рулевого управления
Ef19	Резерв
Ef20	Резерв
Ef21	15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз
Ef22	Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос
Ef23	Топливный насос
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Предохранители Рено Дастер расположение

Это были принципы проверки и замены в общих чертах, а теперь пора перейти к конкретике. Существуют свои особенности при работе с предохранителями в салоне и под капотом

Важно знать, где они расположение предохранителей в кроссовере Рено Дастер, как правильно до них добраться, и какие у них есть нюансы. Все это позволит произвести быструю и грамотную проверку, и в случае необходимости – замену устройств

В салоне

Здесь у Рено Дастер находится множество предохранителей. Блок располагается на панели приборов, а именно – в ее левом торце. Для того, чтобы получить доступ к устройствам, необходимо снизу поддеть пальцем крышку. Она не будет сниматься легко, поскольку ей будет мешать защелка, так что придется легонько надавить, после чего снять крышку. Доступ получен.

Осталось только произвести проверку. Как уже и говорилось лучше делать это при помощи автомобильной лампы, один из проводов которой можно подключить, в том числе, к корпусу прикуривателя. Можно использовать либо лампу промышленного производства, либо автомобильный вариант с проводами.

Не всегда получится использовать корпус автомобиля для подсоединения одного из проводов контролирующего прибора. Тогда-то и можно воспользоваться корпусом прикуривателя, после чего быстро проверить предохранитель

Важно учесть, что схема, указывающая, где именно расположен тот или иной предохранитель, у не измененного Рено Дастера и его рестайлинговой версии несколько различается

Лучше проверить все устройства. По крайней мере, стоит точно убедиться в том, что исправны те, что отвечают за основные функции. Среди них устройство, предохраняющее питание электровентилятора системы. За эту функцию отвечает предохранитель F36 номиналом 30А. Другой, безусловно важный прибор защищает лампы плафона освещения. Это F19, сила тока которого составляет 10А. Электродвигатели стеклоподъемников предохраняет F14 с силой тока в 30А.

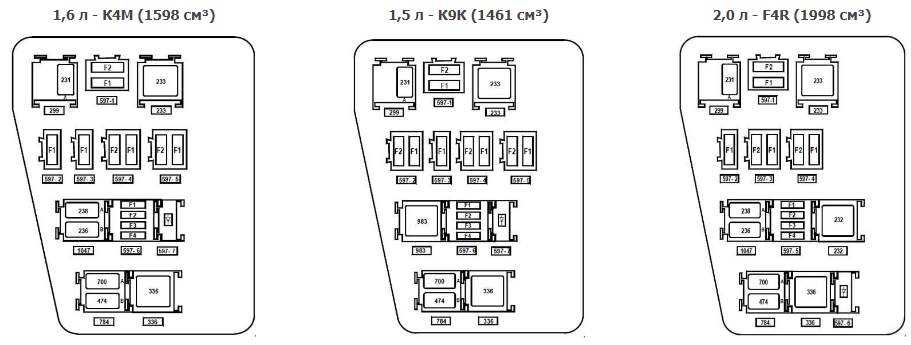

Под капотом

В этой части автомобиля также имеется монтажный блок. Осуществить проверку просто:

• Нужно отжать оба фиксатора, закрепляющие крышку.
• Снять последнюю.

Пинцет располагается там же, под крышкой. Все делается быстро и легко, без каких-либо трудностей, если, конечно, речь идет об обычном, классическом Дастере с завода. А вот если это рестайл, то блок предохранителей может быть далеко не так удобен в обращении.

В чем же может быть сложность? Во-первых, на крышке такого блока может попросту не быть наклейки с описанием приборов, которые в нем содержатся, а потому невозможно будет сразу представить, с какими именно реле и предохранителями придется иметь дело

Важно ли это? Безусловно, ведь по некоторым брендам можно сразу понять, что предохранитель лучше заменить, на всякий случай

Если Рено Дастер все-таки модифицированный, в частности, обладает таким вот блоком, то можно довести его до ума, если самостоятельно распечатать схемы, и прикрепить с внутренней стороны крышки, как это изначально делается в оригинальном дастеровском блоке.

Более того, можно сделать даже более удобную схему, чем в оригинале, учтя особенности своего зрения и удобство восприятия визуальной информации. Самое главное – чтобы схема для Дастера была достоверной и отражала картину в точности. Это в разы облегчает всю процедуру, экономя время и силы.

На что обратить внимание в первую очередь

Под капотом есть множество защитных устройств. В числе тех, что надлежит проверить – устройство, отвечающее за переключатель наружного освещения. Оно также отвечает и за замок зажигания. Это прибор F1 с силой тока, равной 60А.

Также важно проверить прибор, защищающей цепь питания электронасоса. Последний относится к гидроусилителю управления Дастера

Это также F1, но с силой тока, равной 80 А. Нужно убедиться, что все в порядке с деталью, защищающей питание дополнительного отопления. Номинал у нее точно такой же. Надо отметить, что в данном случае подключение произведено через два реле двух дополнительных отопителей.

Надлежит проконтролировать деталь, защищающую управление и питание того реле, что отвечает за блокировку системы впрыска. Это F1 с силой тока, составляющей 30А. Под капотом модифицированной версии можно найти множество тех деталей, которые не встречаются в стандартном варианте Дастера.

Сложно ли достать нужное устройство? Вовсе нет. Есть немало магазинов, в том числе, в сети, которые позволяют без труда подобрать подходящий и качественный экземпляр. Но все же, пожалуй, для классического Дастера найти детали проще.

В салоне машины

Монтажный блок можно найти на панели приборов в левой нижней части водительского места. Крышка блока располагается с торца, для открытия которой достаточно поддеть ее пальцем, надавливая на защелку.

Расшифровка установленных в монтажном блоке салона авто Рено Дастер предохранителей:

Если возникла необходимость осмотра монтажного блока, то лучше проверить все предохранители, особенно те, что отвечают за определенные параметры работы.

Например, есть устройство, которое курирует работу электрического вентилятора системы и это F36 на 30А, а от F19 с силой тока 10А зависит работа плафона освещения, F14 (30А) поддерживает работоспособность электрических моторов стеклоподъемников передних дверей.

Отдельно стоит обмолвиться о реле обогрева стекол задних дверей и обогревателя салона авто. Их не найдете в монтажных блоках, реле установлены в салоне машины под передней панелью.

Предохранители в салоне автомобиля (салонный блок)

Салонный блок предохранителей Nissan Almera G15 расположен слевой стороны приборной панели автомобиля, в ее торце (со стороны водителя).

Для доступа к блоку предохранителей, пальцем подденьте крышку блока и преодолевая небольшое сопротивление пластиковых крепежей снимите защитную крышку.

Снятие защитной крышки в салонеСхема салонных предохранителей

№ на схеме	Номинал предохранителя	Защищаемая цепь
F01	20 А	Очистители (дворники) ветрового (переднего) стекла; обмотки реле подогрева заднего ветрового стекла; коммутационный блок
F02	5 А	Комбинации приборов; обмотки реле Топливного насоса (бензонасоса) и катушек зажигания; электрическое питание ЭБУ сист. управления двигателем от замка зажигания
F03	10 А	Фонари СТОП-сигналов
F04	10 А	Указатели сигнала поворота (поворотники); Диагностический разъем сист. упр-ения двигателем; коммутационны блок; катушки иммобилайзера.
F06	5 А	Блок упра-ния автоматической коробкой передач (АКПП)
F07	10 А	Фонари заднего хода (свет ламп)
F09	10 А	Ближний свет (левая фара); датчик (индикатор) включения ближнего света в панели приборов.
F10	10 А	Ближний свет (правая фара)
F11	10 А	Дальний свет (левая фара); датчик (индикатор) включения дальнего света на панели приборов.
F12	10 А	Дальний свет (правая фара)
F13	30 А	Электрические подъемники стекол передних дверей (передние стеклоподъемники)
F14	30 А	Электрические подъемники стекол задних дверей (задние стеклоподъемники )
F15	10 А	блок управления тормозной системой ABS (АБС)
F16	15 А	Подогрев (обогрев) передних сидений автомобиля (водителя и пассажира)
F17	15 А	Сигнал (гудок)
F18	10 А	Лампочки света номерного знака; габаритные огни (лампы) передней левой фары; габаритные огни (лампы) задней левой фары;
F19	10 А	Габаритные огни (лампы) передней правой фары; габаритные огни (лампы) задней правой фары; Лампочки освещения бардачка (перчаточный ящик); подсветка набора приборов и модулей управления; зуммер коммутационного блока
F20	7,5 А	Свет задних противотуманных огней (фар) и их индикатор включения на панели приборов
F21	10 А	Обогрев наружных зеркал
F23	20 А	Электрическая система прицепа
F26	5 А	Система управления подушками безопасности (SRS Airbag)
F27	20 А	Омыватели переднего ветрового стекла
F28	30 А	Обогрев наружных боковых зеркал заднего вида и подогрев заднего ветрового стекла
F32	15 А	Лампочки плафона салонного освещения; лампы освещения в багажнике; питание основной аудиоситемы автомобиля; набор приборов
F33	15 А	Ааварийная сигнализация (огни аварийки); Тумблер-переключатель указателей поворотов; прерыватель режима работы дворников ветрового стекла; управление центральным замком автомобиля; диагностический разъем сис-мы упр-ния двигателем; коммутационный блок
F34	20 А	Центральный замок; коммутационный блок
F35	15 А	Противотуманные огни (фары)
F36	30 А	Блок Реле вентилятора отопителя (печки)
F37	5 А	Электропривод боковых наружных зеркал заднего вида
F38	15 А	Предохр-ль прикуривателя almera g15; электрическое питание головного ус-тва звуковоспроизведения (магнитолы) от замка зажигания
F39	10 А	Обмотка реле сис-мы вентилятора отопителя

Дополнительные модули

Renault также имеет обслуживающие, вспомогательные и другие немаловажные модули, которые включены в общую схему кроссовера. Среди них блоки:

• муфты кондиционера;
• дальнего и ближнего света;
• габаритов и подсветки номерного знака;
• обогрева стекла и зеркал;
• освещения багажного отделения и салона;
• центрального замка Duster;
• противотуманных фар;
• отопителя и кондиционера;
• подключения медиацентра Рено Дастер.

Благодаря специально разработанному последовательному протоколу шина заменяет сотни проводов, которые раньше оплетали кузов авто. По двум проводам все важные устройства обмениваются данными со скоростью передачи 1 МГЦ. Например, сведения о скорости движения каждого из колес считываются с частотой 100 раз в секунду.

Шина CAN также обеспечивает цифровую диагностику устройств Рено. Для этого существуют специальные сканеры, применяемые на станциях технического обслуживания. Но ни что не запрещает это делать и самостоятельно.

Когда применяют БСФ

Купив себе автоприцеп и предварительно установив фаркоп (или он уже был у вас с завода), нужно их соединить между собой. Просто воспользоваться сцепным устройством мало. Прицепом нужно как-то управлять — включать габариты, тормозные лампы и пр.

Подключив проводку напрямую не получится, поскольку ваш бортовой компьютер не будет воспринимать такое подключение. Это обернется постоянными ошибками на экране.

Теперь вы понимаете, зачем нужен этот блок? Без него машина с автоприцепом взаимодействовать не смогут. Так что на авто, где стоит бортовой компьютер, понадобится купить себе Смарт Коннект или же блок согласования автомобильного фаркопа, кому как удобнее.

Есть несколько ситуаций, когда электрика машины с автоприцепом требует обязательного наличия устройства Smart Connect:

• Присутствует вероятность короткого замыкания. Устанавливая дополнительное электрооборудование, к которому относят габариты и поворотники прицепа, повышается нагрузка на электрическую цепь. Итогом может стать сгорание предохранителей и крайне нежелательное замыкание;
• Автомобиль часто эксплуатируется без прицепного транспортного средства (прицепа). Так можно вызвать повреждения проводки и выход из строя предохранителей;
• При наличии в истории авто неполадок с электросетью предохранитель сгорит сразу. Это может повлечь за собой поломку габаритов, тормозных и аварийных сигнальных ламп;
• Подключая прицеп с иной распиновкой к машине, сгорят предохранители, и свет полностью пропадет.

Тут не играет большой роли то, какой у вас автомобиль. Это может быть Рено Дастер, Шевроле Круз, Форд Куга 2013 года или Киа Спортэйдж 3 поколения. Все эти авто, а также Рено Каптур, Ниссан Террано, Фольксваген Тигуан, Прадо 2011 150 кузова, и даже отечественная Веста оснащены бортовыми компьютерами.

Видео «Как поменять электропредохраняющий элемент в автомобиле Рено»

В этом видео показано, как правильно происходит смена защитного элемента в моторном отсеке Рено.

https://youtube.com/watch?v=78_r3okgxCQ

Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.

Но это никак не отразилось на расположении предохранителей и реле автомобиля.

Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.

Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс” продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Расположение блоков предохранителей Рено Дастер

Интересно где находятся предохранители на Рено Дастер? Отвечаем:

• В салоне автомобиля монтажный блок расположен с торца панели приборов, со стороны водителя.
• В моторном отсеке монтажный блок расположен со стороны водителя, возле АКБ.

Схема блока предохранителей и реле под капотом Рено Дастер (автомобили до 01.2015 года)

Описание

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)	Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)	Цепи блока управления ABS

Обозначение реле

• К1 — Реле большой скорости вентилятора системы охлажде­ния
• К2 — Реле кондиционера
• КЗ — Реле малой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Не используется
• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

В зависимости от комплектации автомобиля, могут быть и другие схемы этого блока.

Полное описание для каждой из схем можно найти полных электрических схемах Рено Дастер здесь.

Реле Рено Дастер

Если предохранители ответственны преимущественно за магистрали управления и контрольных приборов. Релейные переключатели выполняют схожую роль, но с небольшим отличием – вставки защищают силовые магистрали энергоемкого оборудования.

Дворники

Релюшки автомобиля монтируются под приборкой со стороны водителя. Вставки отсутствуют в основном блоке – они вынесены отдельно от общей панели.

Реле вентилятора охлаждения

Система питания вентилятора радиаторной установки достаточно продумана. Здесь за активацию низких и высоких оборотов пропеллера отвечают реле 3 и 1. Подобное расположение актуально для машин до и после 2016 года. Жилы аппаратуры управления запитаны от реле К7 салонного блока.

Реле ближнего света

Оптические приборы на автомобиле выполнены так, что элементы устанавливаются в блок-фаре. Найти его можно по характерному внешнему виду на задней части блока.

Реле поворотов Дастер: где находится

В большинстве вариаций автомобиля такого нет. Его роль выполняет модуль управления системой комфорта. Сами релюшки являются неотъемлемой частью устройства.В отдельных случаях выносятся под приборку со стороны водителя.

Питание клаксона проходит через индивидуальный выключатель, встроенный в корпус устройства.

Реле напряжения на генератор

Регулятор вспомогательного оборудования может монтироваться в двух местах. Аппаратура смонтирована возле генератора. Второй вариант – детали входят в состав электроники управления двигателем.

Магнитола

Штатная проводка проведена через предохранители 28/38. Первый отвечает за питание от аккумулятора напрямую, второй – подает напряжения от замка зажигания.

Некоторые водители при монтаже доработанной акустики, протягивают магистраль питания напрямую от АКБ.

Расположение реле стартера Дастера

Втягивающее смонтировано стандартно для всех автомобилей. Пусковой выключатель устанавливается под капотом. Найти устройство можно по характерным щелчкам, при проворачивании ключа зажигания.

Где находится реле свечей накала

Модуль управления находится возле радиатора. Внутри блока расположено реле. В случае отказа агрегата, его меняют целиком.

Реле зарядки

Система на Дастере продумана на высоком уровне. Устройство входит в состав модуля управления двигателем (после рестайлинга). Агрегат может быть смонтирован возле батареи, между ней и генератором.

Реле дополнительного отопителя салона

Узел устанавливается на машины опционально. В большинстве версий его нет. Там, где агрегат предусмотрен конструкцией, релюшки монтируются вдоль балки приборной доски.

Глава 3. Комфорт салона Рено Дастер Инструкция по эксплуатации

Система помощи при парковке . . . . . . . . . . . . . . . .. . . . . . . . 2.22

Дефлекторы, воздушные каналы системы отопления . . . . . . . . . . . . . . . . . . 3.2Инструкция Рено Дастер по системе кондиционирования воздуха: информация и советы по эксплуатации . . . . . . . . . . . 3.8Стекла . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . 3.12Солнцезащитный козырек, поручень . . . . . . . . . . . . . . . .. . . . . . . . . . . . . 3.13Пепельницы, прикуриватель, розетка для дополнительного оборудования . . . . . . . . . . . . 3.14Вещевые отделения, оборудование салона . . . . . . . . . . . . . . . . . . . . . . . 3.15Заднее многоместное сиденье . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.19Багажное отделение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.21Перевозка предметов в багажном отделении . . . . . . . . . . . . .. . . . . 3.22Перевозка грузов: буксировка, тягово-сцепное устройство . . . . . . . . . . . . . . . . . 3.23Полка багажного отделения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.24Поперечины багажника на крыше . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.26Мультимедийное оборудование . . . . . . . . . . . . . . . . . . . . . . . . . . 3.27
