Где находится реле стеклоочистителя мазда 626

Блоки предохранителей

Предохранительная система в автомобилях Мазда 626 представлена двумя блоками: Один из них находится в подкапотном пространстве, а другой – в салоне.

Ниже расписана таблица, в которой указаны элементы первого блока предохранителей, который располагается под капотом, радом с аккумулятором.

№	А	Соответствие цвета	Защитный элемент
1	А-100	Синего	Отвечает за главную электрическую цепь автомобиля.
2	А-40	Зеленого	Отвечает за фары главного освещения.
3	А-40	Зеленого	Защищает привод зеркал и отвечает за обогрев стекла сзади.
4	А-30	Зеленого	Отвечает за систему впрыскивания топлива.
5	А-40	Зеленого	Защищает магнитолу, электрический привод люка, блок управления мотора, электрические стеклоподъемники, сигналы поворота, приборную панель, стеклоочистители и систему зажигания.
6	А-60	Желтого	Отвечает за задние противотуманные фары, привод, регулирующий сидения в автомобиле, за замки дверей и охранную систему, стоп-сигналы и лампы, которые находятся внутри салона автомобиля.
7	А-60	Желтого	Защищает ABS.
8	А-40	Зеленого	Отвечает за вентилятор охлаждения.
9	А-40	Зеленого	Защищает кондиционер и отвечает за обогрев салона.
10	А-40	Зеленого	Отвечает за кондиционер.
11	А-15	Синего	Защищает задние фары, свет в багажном отделении, габаритные огни и лампы приборной панели.
12	–	–	–
13	А-15	Синего	Отвечает за противотуманные фары спереди.
14	–	–	–

В зависимости от модели авто или типа двигателя: бензин или дизель, блоки с предохранителями на Мазде 626 могут отличаться между собой.

Также имеется второй тип блока, который располагается у аккумуляторной батареи. Ниже представлена схема и таблица с элементами из данного предохранительного блока.

Номер	Номинал	Ампер	Защитные цепи
№ 1	AD FAN	А-30	Защищает двигатель вентилятора в кондиционере.
№ 2	ABS.	А-60	Отвечает за антиблокировку тормозов.
№ 3	IG KEY.	А-40	Для дополнительного оборудования.
№ 4	–	–	Свободный.
№ 5	BTN	А-40	Отвечает за свет салона и работу центрального замка.
№ 6	HEATER	А-40	Отвечает за отопление в салоне.
№ 7	COOLING FAN	А-30	Отвечает за вентилятор охлаждения.
№ 8	–	–	Свободный.
№ 9	R. DEF.	А-40	Защищает цепь обогрева стекла сзади.
№ 10	INJ	А-30	Отвечает за бортовой компьютер.
№ 11	FOG	А-15	Защищает противотуманные фары.
№ 12	–	–	Свободный.
№ 13	HORN	А-10	Отвечает за цепь звукового сигнала.
№ 14	HAZARD	А-10	Защищает аварийную сигнализацию.
№ 15	TAIL	А-15	Отвечает за габариты и подсвечивание приборной панели.
№ 16	HEAD C/U.	А-10	Защита для дополнительного электрооборудования.
№ 17	–	–	Свободный.
№ 18	DEICER	А-15	Защита для дополнительного электрооборудования.
№ 19	STOP	А-15	Отвечает за стоп-сигналы.
№ 20	HEAD R	А-15	Отвечает за включение фары с правой стороны.
№ 21	HEAD L	А-15	Отвечает за свет с левой стороны.
№ 22	–	–	Свободный.
№ 23	–	–	Свободный.
№ 24	MAIN	А-100	Защита основного защитного элемента.

Если вышел из строя какой-либо прибор и предохранители в моторном отсеке исправны, необходимо обратить внимание на те защитные элементы, которые находятся в салоне. Следующий монтажный блок автомобиля Мазда 626 располагается в салоне, внизу приборной панели

В таблице указана маркировка с цифровыми и буквенными обозначениями предохранителей, а также системы, которые они защищают

Следующий монтажный блок автомобиля Мазда 626 располагается в салоне, внизу приборной панели. В таблице указана маркировка с цифровыми и буквенными обозначениями предохранителей, а также системы, которые они защищают.

№	А	Определение цвета	Защитные цепи
№ 1	А-20	Желтого	Защищает тормозные огни и звуковые сигналы.
№ 2	А-15	Синего.	Отвечает за свет внутри салона.
№ 3	А-15	Синего.	Защищает дополнительное электрооборудование.
№ 4	А-30	Зеленого	Отвечает за замок двери.
№ 5	А-15	Синего.	Защищает цепь проводов аудиомагнитолы, прикуривателя, наружные зеркала.
№ 6	А-15	Синего.	Отвечает за электро-люк.
№ 7	А-15	Синего.	Защищает поворотные огни.
№ 8	А-30	Зеленого	Отвечает за цепи, с помощью которых регулируются сидения.
№ 9	А-15	Синего.	Защищает круиз-контроль и включение задней скорости, приборную панель.
№ 10	А-15	Синего.	Отвечает за аварийный сигнал.
№ 11	А-15	Синего.	Защищает бортовой компьютер.
№ 12	А-30	Зеленого	Отвечает за электро-стеклоподъемники.
№ 13	А-20	Желтого	Защищает цепь очистителя фар переднего света.
№ 14	А-20	Желтого	Отвечает за стеклоомыватель.
№ 15	А-20	Желтого	Защищает цепь проводов заднего стеклоочистителя.

Когда вышел из строя какой-либо из электроприборов, сначала следует проверить предохранители. Под прозрачным корпусом визуально можно определить их состояние.

Все об электрооборудовании Мазда 626: Из чего состоит, как работает и как ремонтировать

Мазда 626 относится к категории автомобилей среднего класса. Самая первая модель данной серии увидела свет в 1978 году. Это был бюджетный угловатый автомобиль, который, тем не менее впоследствии, отлично зарекомендовал себя на мировом автомобильном рынке.

Настоящий фурор среди автолюбителей произвела Мазда 626 четвертого поколения, в кузове GE. Стильный дизайн, суперсовременная система очистки, новые формы сделали Мазду 626 выпуска 1992-1997 годов самой продаваемой. Немалую роль сыграли в этом и технические характеристики автомобиля.

В нашей статье мы подробно рассмотрим систему электрооборудования на Мазда 626, её составляющие, обслуживание и наиболее частые поломки.

Состав электрооборудования

Японский производитель не допускает возможных рисков, связанных с эксплуатацией новых систем электрооборудования. Мазда 626 не стала исключением. Её электросистема (схема) принципиально не отличается от других моделей.

В состав электрооборудования на Мазда 626 входят: электрический элемент, предохранители, переключатели, электроприводы, генератор, датчики, управление агрегатом, центральный замок, электроприводы, стартер, реле стартера, сигнализация, антиблокировочная система тормозов, провода, разъемы и др.

Энергия, необходимая для оптики и других систем, образуется при помощи взаимодействия свинцово-кислотного аккумулятора и генератора переменного тока.

Электросхема на Мазда 626 работает под напряжением 12 Вольт с отрицательным заземлением. Пять разноцветных проводов (черный, оранжевый, коричневый, розовый, зеленый) в технической документации обозначаются латинскими заглавными буквами.

Обслуживание

Электроцепи на Мазда 626 защищены набором предохранителей, выключателей и перемычек.

Предохранители выполняют огромную задачу в системе электропитания автомобиля. Каждый предохранитель отвечает за свой участок электрической цепи. Выход из строя этой малоприметной детали грозит неполадками во всей системе в целом. Мини-предохранители располагаются в блоке предохранителей.

Еще одним важным элементом электрооборудования является реле для передачи электросигналов. В электросистеме Мазда 626 при помощи реле функционируют указатели поворотов, таймер замков, звуковой сигнал, подфарники, прочая оптика, стеклоочистители.

Наиболее частые поломки

Определить поломку в системе электрооборудования можно, только имея представление о том, как устроена электросхема на данном авто.

Наиболее частой причиной поломок в системе электрооборудования является выход из строя предохранителей. На это указывают неисправности в работе сразу нескольких элементов электроцепи.

Прочие причины неисправности системы электрооборудования на Мазда 626 GE:

1. Износ и повреждения разъемов и проводов.
2. Перегоревшие предохранители.
3. Неисправности генератора.
4. Плохой контакт с прочими элементами автомобиля.
5. Выход из строя реле.
6. Износ и термические повреждения перемычек.

Ремонт

Важно! Начинать любые ремонтные или диагностические работы в системе электрического оборудования необходимо проводить при отключенном кабеле отрицательной клеммы. Это первое условие, которое защитит от короткого замыкания, травм и ожогов

Это первое условие, которое защитит от короткого замыкания, травм и ожогов.

Прежде, чем приступить к инструментальной проверке системы электрооборудования, необходимо визуально определить состояние самых простых элементов системы — предохранителей, проводов и разъемов.

Для более детального осмотра, разборки и ремонта вам понадобятся следующие инструменты:

• вольтметр;
• омметр;
• набор со щупами;
• накидной провод.

1. Проверка напряжения. При помощи вольтметра проверьте целостность участка электроцепи между аккумулятором и элементом электрооборудования.
2. Короткое замыкание. Вольтметр или контрольную лампочку подсоедините к клеммам подключения предохранителя. В норме напряжения не будет. Так нужно проверить провод на всем участке. На том месте, где лампочка загорается, происходит короткое замыкание.
3. Надежность заземления. При отсоединенном аккумуляторе, провода контрольной лампочки подносят к “массе” источника питания и к проверяемому элементу. При загоревшейся лампочке, отмечают, что заземление в норме.
4. Разрыв в цепи. Эта поломка чаще всего обусловлена проблемами в соединении. Иногда можно просто потрясти подозрительный провод, и проблема самоустранится.

Несмотря на то, что многие проблемы с электрооборудованием можно решить самостоятельно, рекомендуем все-таки доверить решение данных проблем профессионалам. Диагностика и ремонт автомобильного оборудования требует специальных знаний и опыта.

Предохранители Mazda 626: где находятся, замена

Цепи питания оборудования автомобиля защищены предохранителями. Информация животрепещуща для моделей Mazda 626 1997, 1998, 1999, 2000, 2001, 2003 года выпуска. Предохранители размещены в монтажных блоках в салоне и подкапотном пространстве.

Размещение блока предохранителей в салоне автомобиля.

Номер (Ток, А)	Обозначение	Защищаемая цепь
1 (15 А)	R. SOCKET	Дополнительное оборудование, предохранитель для разных цепей
2 (20 А)	WIPER	Стеклоочистители и омыватели
3 (15 А)	A/C	Кондиционер, электропривод люка», предохранитель для разных цепей
4 (15 А)	RADIO	Магнитола», предохранитель для разных цепей
5 (10 А)	R.WIPER	Стеклоочиститель заднего стекла / стекла задней двери», предохранитель для разных цепей
6 (7,5 А)	ST / SG	Блок управления движком
7	—
8 (10 А)	ROOM	Освещение салона, подсветка багажника / багажного отделения
9 (7,5 А)	MIRR DEF	Обогрев зеркал, предохранитель для разных цепей
10	—
11 (30 А)	DOOR LOCK	Центральный замок, предохранитель для разных цепей
12 (15 А)	TAIL	Предохранитель для разных цепей
13	—
14 (10 А)	ENGINE	Система управления движком, система Абс
15 (10 А)	METER	Композиция устройств, указатели поворотов, фонари заднего хода
16 (20 А)	P.WIND	Электропривод стеклоподъемников
17 (30 А)	P.WIND	Электропривод стеклоподъемников
Примечание: — некие модели.

Размещение блока предохранителей в моторном отделе.

Номер (Ток, А)	Обозначение	Защищаемая цепь
1 (30 А)	AD FAN	Электродвигатель вентилятора конденсатора, предохранитель разных цепей
2 (60 А)	Абс	Антиблокировочная система тормозов, предохранитель для разных цепей
3 (40 А)	IG KEY	Предохранитель для разных цепей
4	—
5 (40 А)	BTN	Освещение салона, центральный замок
6 (40 А)	HEATER	Отопитель
7 (30 А)	COOLING FAN	Электродвигатель вентилятора системы охлаждения
8	—
9 (40 А)	R.DEF	Обогреватель заднего стекла / стекла задней двери
10 (30 А)	INJ	Система управления движком
11 (15 А)	FOG	Противотуманки
12	—
13 (10 А)	HORN	Звуковой сигнал
14 (10 А)	HAZARD	Аварийная сигнализация
15 (15 А)	TAIL	Габаритные огни, подсветка композиции устройств
16 (10 А)	HEAD C/U	Предохранитель для разных цепей
17	—
18 (15 А)	DEICER	Предохранитель для разных цепей
19 (15 А)	STOP	Стоп-сигналы
20 (15 А)	HEAD R	Правая фара
21 (15 А)	HEAD L	Левая фара
22	—
23
24 (100 А)	MAIN	Главный предохранитель
Примечание: — некие модели.

Процесс замены стартера

Замена стартера на Mazda 626 проводится по алгоритму, приведенному ниже.

Если мероприятие проводится на автомобиле, установленном над люком, то необходимо зафиксировать автомобиль стояночным тормозом.
Откройте капот.
Снимите воздуховод, воздушный фильтр и другие компоненты, затрудняющие доступ к месту стартера. Также желательно снять аккумулятор. Если снимать аккумулятор не планируется, то важно сбросить минусовой вывод.

Все демонтированные элементы следует очистить от пыли и грязи. Их установка потребуется после установки нового или отремонтированного стартера.

Откручиваем два верхних крепления стартера, показанные на фото ниже.
Спуститесь к смотровому окну.
Откручиваем крепление подрамника.
Между масляным фильтром и стартером есть перегородка. Это предотвращает разборку блока, поэтому его следует снять. Переборка крепится к впускному коллектору двумя болтами.
Откручиваем провода, идущие к сборке.
Откручиваем нижний болт крепления стартера.
Снимаем стартер.
Собрать все в порядке, обратном удалению.
Провести пробный пуск силовой установки, который позволит проверить работоспособность смонтированного агрегата.

Блок предохранителей в моторном отсеке

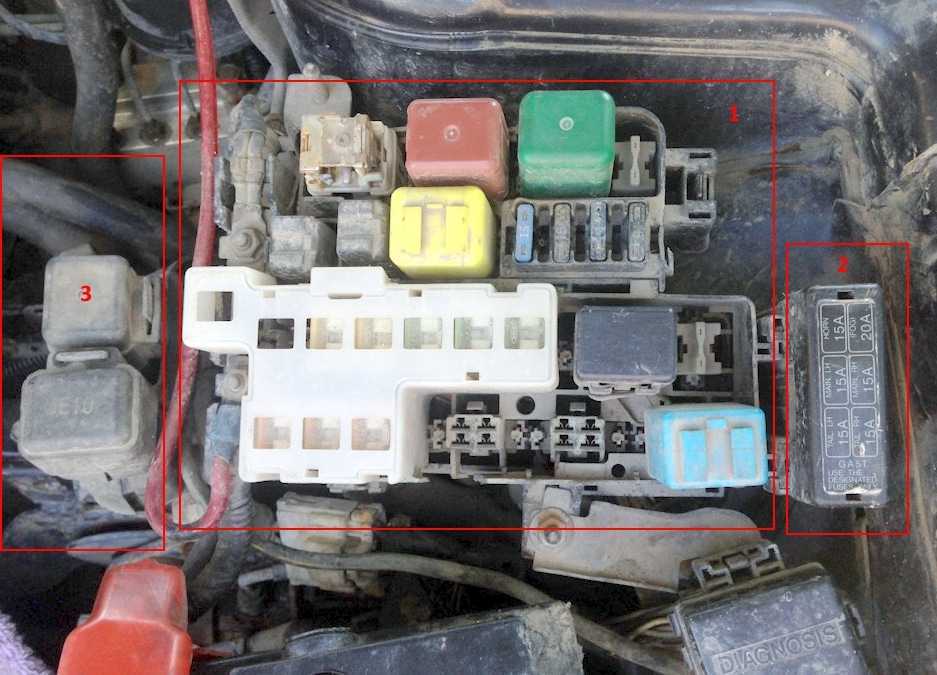

В моторном отсеке можно установить несколько блоков предохранителей и реле:

1. Основной блок
2. Дополнительный
3. Реле

Основная коробка

Расположен в левой части моторного отсека, рядом с аккумуляторной батареей. Фактическое назначение будет на вашей защитной обложке.

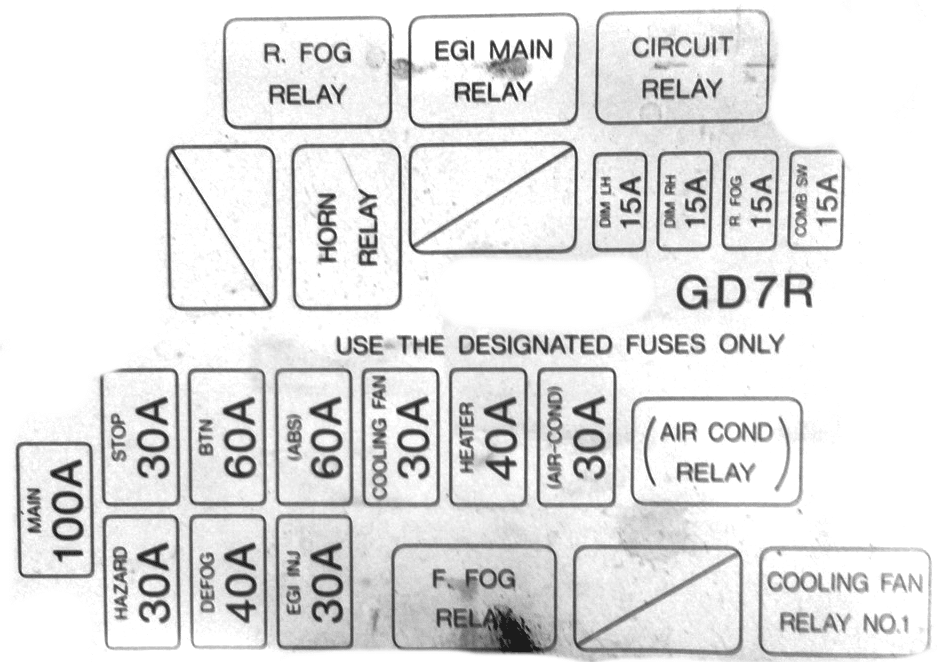

Диаграмма

Деловое свидание, встреча

• ГЛАВНЫЙ — главный предохранитель 100 А
• ОПАСНОСТЬ — сигнализация 30А
• DEFOG — 40А обогрев заднего стекла
• EJI INJ — система впрыска топлива 30A
• F.FOG RELAY — реле передних противотуманных фар
• COLING FAG RELAY NO1 — реле вентилятора охлаждения
• СТОП — стоп-сигналы 30А
• БТН — 60А дверные замки, сиденья с электроприводом
• ABS — 60A Антиблокировочная тормозная система (ABS)
• COLING FAG — вентилятор охлаждения 30A
• ОБОГРЕВАТЕЛЬ — отопитель 40А, кондиционер
• AIR COND — кондиционер 30А
• AIR COND RELAY — реле кондиционера
• HORN RELAY — реле звукового сигнала
• DIM LH — 15A ближний свет левая фара
• DIM RH — 15A ближний свет правая фара
• R.FOG — 15A задние противотуманные фары
• COMB SW — 15A для рулевых переключателей и дворников
• R.FOG RELAY — реле задних противотуманных фар
• EGI MAIN RELAY — реле управления двигателем
• CIRCUIT RELAY — реле топливного насоса

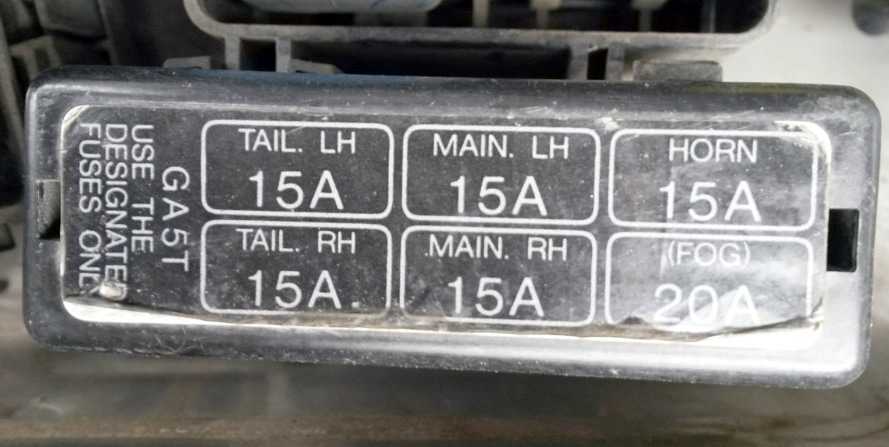

Дополнительная коробка

Диаграмма

Обозначение

• TAIL LH — 15A Размеры слева
• TAIL RH — 15A Размеры справа
• MAIN LH — 15A Фара левая
• MAIN RH — 15A Фара правая
• РОГ — сигнал 15А
• FOG — 20A Противотуманные фары

Реле

В зависимости от региона доставки индивидуальные реле располагаются как рядом с основным блоком, так и с правой стороны моторного отсека.

Сюда можно установить реле вентилятора охлаждения, реле обогрева, реле противотуманных фар и т. Д.

Предохранители Мазда 626

Другой вариант расположения предохранителей в салоне.

Предохранитель	Номинал, A	Цепь предохранителя
1	R. SOCKET	15	Дополнительное оборудование, предо­хранитель для разных цепей
2	WIPER	20	Стеклоочистители и омыватели
3	А/С	15	Кондиционер, электропривод лючка, предохранитель для разных цепей
4	RADIO	15	Магнитола, предохранитель для различ­ных цепей
5	R.WIPER	10	Стеклоочиститель заднего стекла / стек­ла задней двери, предохранитель для разных цепей
6	ST/SG	7,5	Блок управления движком
7	—	—	—
8	ROOM	10	Освещение салона, подсветка багажника / багажного отделения
9	MIRR DEF	7,5	Обогрев зеркал, предохранитель для разных цепей
10	—	—	—
11	DOOR LOCK	30	Центральный замок, предохранитель для разных цепей
12	TAIL	15	Предохранитель для разных цепей
13	—	—	—
14	ENGINE	10	Система управления движком, систе­ма Абс
15	METER	10	Композиция устройств, указатели поворо­тов, фонари заднего хода
16	P/WIND	20	Электропривод стеклоподъемников
17	P/WIND	30	Электропривод стеклоподъемников

Тест цепи на короткие замыкания:

• Всё электрооборудование отключают от питания АКБ.
• Проверяемую цепь тестируют вольтметром на участке от гнезда предохранителя, для этого его вынимают из разъёма и подключат вместо него тестер.
• Далее включают цепь: если индикатор контрольной лампочки загорелся, то на этом участке цепи имеется короткое замыкание. Причиной может быть нарушенная изоляция на проводке, либо загрязнения контактов.

В случае отсутствия напряжения (с цепью всё в порядке), но предохранитель часто перегорает, то это значит нарушение в работе элемента электрооборудования.

Тест напряжения «на массу»:

• Отключают аккумуляторную батарею.
• Один конец тестера крепят к любому заземлённому (подключенному на «массу») элементу.
• Второй конец провода тестера подключают к части кузова автомобиля, либо к проверяемому участку цепи: если значение сопротивления силы тока равно нулю, то контакт на «массу» в порядке.

При обнаруженном плохом заземлении осматривают контакты, клеммы АКБ на предмет коррозии, окислов и загрязнений. При этом стоит помнить, что цепь не должна иметь обрывов, коротких замыканий и ослабленных соединений в местах контактов.

Втягивающее реле стартера на Mazda 626 (Mazda 626)

1990-е	1990	1991	1992	1993	1994	1995	1996	1997	1998	1999
2000-е	2000	2001	2002

• Втулка стартера

Страна производитель: Чешская Республика

Щетки стартера
Щетки стартера
Щетки стартера

Страна производитель: Япония

Подшипник стартера 2287
Щетки стартера

Страна производитель: Япония

Подшипник стартера 32159
Подшипник генератора 30159
Щетки стартера

Страна производитель: Чешская Республика

Щеткодержатель стартера

Страна производитель: Чешская Республика

Щеткодержатель стартера
Подшипник стартера 2698
Крышка втягивающего реле стартера
Подшипник стартера 2287
Щеткодержатель стартера
« Вспять
Далее »

Мазда 626 ge — предохранители и реле

Mazda 626 ge, 4 поколение модели мазда 626, выпускалась в 1991, 1992, 1993, 1994, 1995, 1996 годах. И поставлялась по всему миру. Так же известна под названием Mazda Cronos. В данной статье вы найдёте описание предохранителей и реле Мазда 626 ge со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блок в салоне

Находится под панелью приборов, на стойке за защитной крышкой, около ногиводителя.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Пример назначений с крышки блока

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Описание

1. STOP — 20A стоп сигналы, звуковой сигнал, круиз контроль
2. ROOM-15A салонное освещение, освещение в багажнике, система предупреждающих сигналов
3. DOOR LOCK — 30A система привода дверных замков (центральный замок)
4. RADIO — 15A аудиосистема, прикуриватель, наружные зеркала
5. SUN ROOF — 15A люк
6. TURN — 15A указатели поворотов
7. POWER SEAT — 30A электропривод сидений
8. METER — 15A комбинация приборов, задний ход
9. HAZARD — 15A аварийная сигнализация
10. ENGINE — 15A система управления двигателем
11. POWER WINDOW — 30A стеклоподъемники
12. HEAD CLEANER — 20A очиститель фар
13. WIPER — 20A стеклоочистители и омыватели
14. REAR WIPER — 20A очиститель заднего стекла
15. SPARE — 15A резерв, запасной предохранитель

Блоки под капотом

В моторной отсеке могут устанавливаться несколько блоков с предохранителями и реле:

1. Основной блок
2. Дополнительный
3. Реле

p, blockquote 13,0,0,0,0 —>

Основной блок

Расположен в левой части подкапотного пространства, рядом с аккумулятором. Актуальное назначение будет на Вашей защитной крышке.

p, blockquote 14,0,0,0,0 —>

Схема

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Назначение

• MAIN — 100A главный предохранитель
• HAZARD — 30A аварийная сигнализация
• DEFOG — 40A обогрев заднего стекла
• EJI INJ — 30A система впрыска топлива
• F.FOG RELAY — реле передних противотуманных фар
• COLING FAG RELAY NO1 — реле вентилятора охлаждения
• STOP — 30A лампы стоп-сигналов
• BTN — 60A дверные замки, электропривод сидений
• ABS — 60A анти блокировочная система тормозов (АБС)
• COLING FAG — 30A вентилятор охлаждения
• HEATER — 40A отопитель, кондиционер
• AIR COND — 30A кондиционер
• AIR COND RELAY — реле кондиционера
• HORN RELAY — реле звукового сигнала
• DIM LH — 15A ближний свет левой фары
• DIM RH — 15A ближний свет правой фары
• R.FOG — 15A задние противотуманные фары
• COMB SW — 15A под рулевые переключатели поворотов и дворников
• R.FOG RELAY — реле задних противотуманных фар
• EGI MAIN RELAY — реле управления двигателя
• CIRCUIT RELAY — реле бензонасоса

Дополнительный блок

Схема

p, blockquote 18,0,0,1,0 —>

p, blockquote 19,0,0,0,0 —>

Обозначение

• TAIL LH — 15A Габариты левые
• TAIL RH — 15A Габариты правые
• MAIN LH — 15A Фара левая
• MAIN RH — 15A Фара правая
• HORN — 15A Сигнал
• FOG — 20A Противотуманные фары

В зависимости от региона поставки отдельные реле находятся как около основного блока так и с правой стороны моторного отсека.

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Тут могут устанавливаться реле вентиляторов системы охлаждения, реле обогрева, реле противотуманных фар и т.д.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>

На этом мы заканчиваем статью. А если Вам есть чем её дополнить, то мы будем рады Ваши комментария.

Замена предохранителей

При неисправности какого-либо электроприбора на автомобиле следует, прежде всего, обратить внимание на предохранители. Менять перегоревший предохранитель нужно только после выявления причины его выхода из строя и при полной уверенности в том, что «защитник» действительно перегорел

Как правило, основная причина перегорания – это короткое замыкание. Для замены предохранителя необходимо выполнить следующий порядок действий:

• Отключить питание, скинув клеммы с аккумулятора, и заглушить двигатель.
• Устранить причину перегорания предохранителя.
• Заменить предохранитель на новый с соответствующим номером и силой тока.
• Подключить клеммы к аккумулятору и завести двигатель.

В результате следует сказать, что при замене предохранителей необходимо соблюдать меры безопасности. Не нужно вытаскивать их металлическими предметами. Кроме этого, специалисты рекомендуют хотя бы один раз в три месяца проводить визуальный осмотр всех блоков с предохранителями.

Внимательное отношение ко всем узлам автомобиля Мазда 626 является залогом успешного управления и гарантией того, что машина прослужит без каких-либо серьезных поломок на протяжении длительного времени.

Рассмотрены автомобили 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

Блок предохранителей в моторном отсеке мазда 626.

Расположен рядом с аккумуляторной батареей.

Назначение предохранителей под капотом.

Элементы защищаемых цепей

Главная цепь электроснабжения

Фары головного освещения

Электропривод зеркал заднего вида, обогреватель зад­него стекла

Система впрыска топлива

Магнитола, электропривод люка, указатели поворота, измерительные приборы, ЭБУ двигателем, электро­стеклоподъемники, система зажигания, передние стек­лоочистители

Лампы задних фонарей, лампы противотуманного света, сигналы торможения, лампы освещения салона, лампы аварийной сигнализации, электрические замки дверей, электропривод регулировки положения сидений

Замена блока

При эксплуатации автомобиля могут возникнуть ситуации, в результате которых монтажные блоки получают сильные повреждения. В таком случае владельцы вынуждены менять блоки целиком, покупая новые детали или используя снятые с других машин.

Но в случае когда принято решение произвести замену блока внутри салона своими руками, последовательность действий будет такая:

1. Обесточить автомобиль путем отключения аккумуляторной батареи. Перед этим необходимо убедиться в сохранности кода для штатной аудиосистемы.
2. Получить доступ к монтажному блоку по аналогии с процедурой замены предохранителей.
3. Отсоединить колодки и провода от старого блока.
4. Визуально сравнить вид старого и нового блока, проверить идентичность номиналов предохранителей и реле.
5. Установить новый механизм на место, следя за соответствием цветов кабелей.
6. Подключить питание на автомобиль и проверить функциональность систем.
7. В случае неработоспособности узлов или перегорания предохранителей необходимо выяснить причины проблем.
