Замена бензонасоса Мазда 3

Если в задней части автомобиля вы слышите посторонний звук, даже если после продолжительной работы двигателя, то вам срочно нужна замена бензонасоса Мазда 3. Чтобы его заменить, предварительно приобретаем новое оборудование и фильтр. Цена на них варьируется в зависимости от производителя.

Можно приобрести аналоговый, так как особой разницы нет. И те и те служат довольно долго. Итак, для того чтобы его заменить, необходимо руководствоваться предоставленной ниже инструкцией:

Шаг 1 Изначально убираем ковролин в автомобиле под задним сиденьем, иначе к нему никак не подобраться.

Шаг 2 После этого можно заметить хороший кусок пенопласта, который также отодвигаем в сторону. Теперь виднеется маленькая фишка бензонасоса, спрятанная в отверстие. Ее нужно отсоединить.

Шаг 3 Переходим под автомобиль и откручиваем крепление бензобака.

Шаг 4 Могут случиться трудности с выниманием из-за специальной защиты от высокотемпературной выхлопной системы, скобы которой основательно прижимают его к автомобилю. Их приходится отгибать.

Шаг 5 Всего три держащие бензобак болта – откручиваем. Не смотрим на его габариты. Он весьма легкий и сделан из пластика.

Шаг 6 Отсоединяем патрубки, которые ведут к топливному баку. Не бойтесь повредить штуцеры, закрепляющие их. Они довольно прочные. С большой вероятностью при снятии руками останутся цельными.

Шаг 7 Все отсоединяем, снимаем бензобак и заглядываем внутрь.

Здесь не должно возникнуть каких-либо трудностей. Откручиваем специальную закругленную крышку, достаем бензонасос старый и вставляем новый и топливный фильтр бензонасоса.

Некоторые фишки могут отличаться между собой, поэтому придется поработать напильником. В корпусе бензонасоса может быть мусор, который и не позволял ему работать в хороших условиях.

Шаг 8 Устанавливаем обратно патрубки подачи топлива и смотрим на правильное положение, которое позволит их без труда присоединить. Крутим гайки постепенно до окончательного момента прижатия кольца. Вставляем отверстия бензопровода и закручиваем их обратно на позиции.

Шаг 9 Подключаем клеммы аккумулятора на машине и ненадолго заводим. До старта двигателя можно услышать его характерный звук, который указывает на его работоспособность. Глушим двигатель и просматриваем заднюю часть на наличие подтеков из соединений. Если их нет, смело закрываем люк и устанавливаем сидение обратно.

Шаг 10 Собираем все в обратной последовательности и включаем зажигание. Но гула во время езды быть не должно. Процесс замены бензонасоса Мазда 6 можно считать завершенным.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Расчет его номинала при установке дополнительного оборудования

При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:

P=U*I, где

• Р – мощность лампы,
• U – напряжение бортовой сети (12 Вольт),
• I – ток в цепи.

Из формулы следует:

I = P/U = 60/12 = 5 Ампер.

То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.

Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.

I = U/R = 12/0,4 = 30 Ампер

Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.

Видео — выбор качественных автомобильных предохранителей, их проверка на целостность, расчет номинала:

Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.

Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.

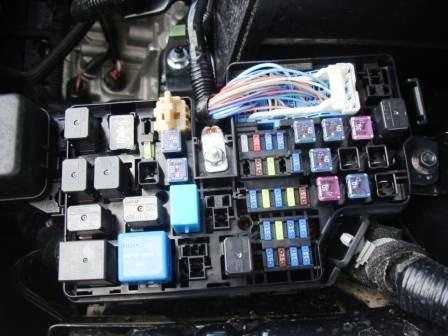

Блоки под капотом

В моторном отсеке предусмотрены 3 блока с предохранителями и реле.

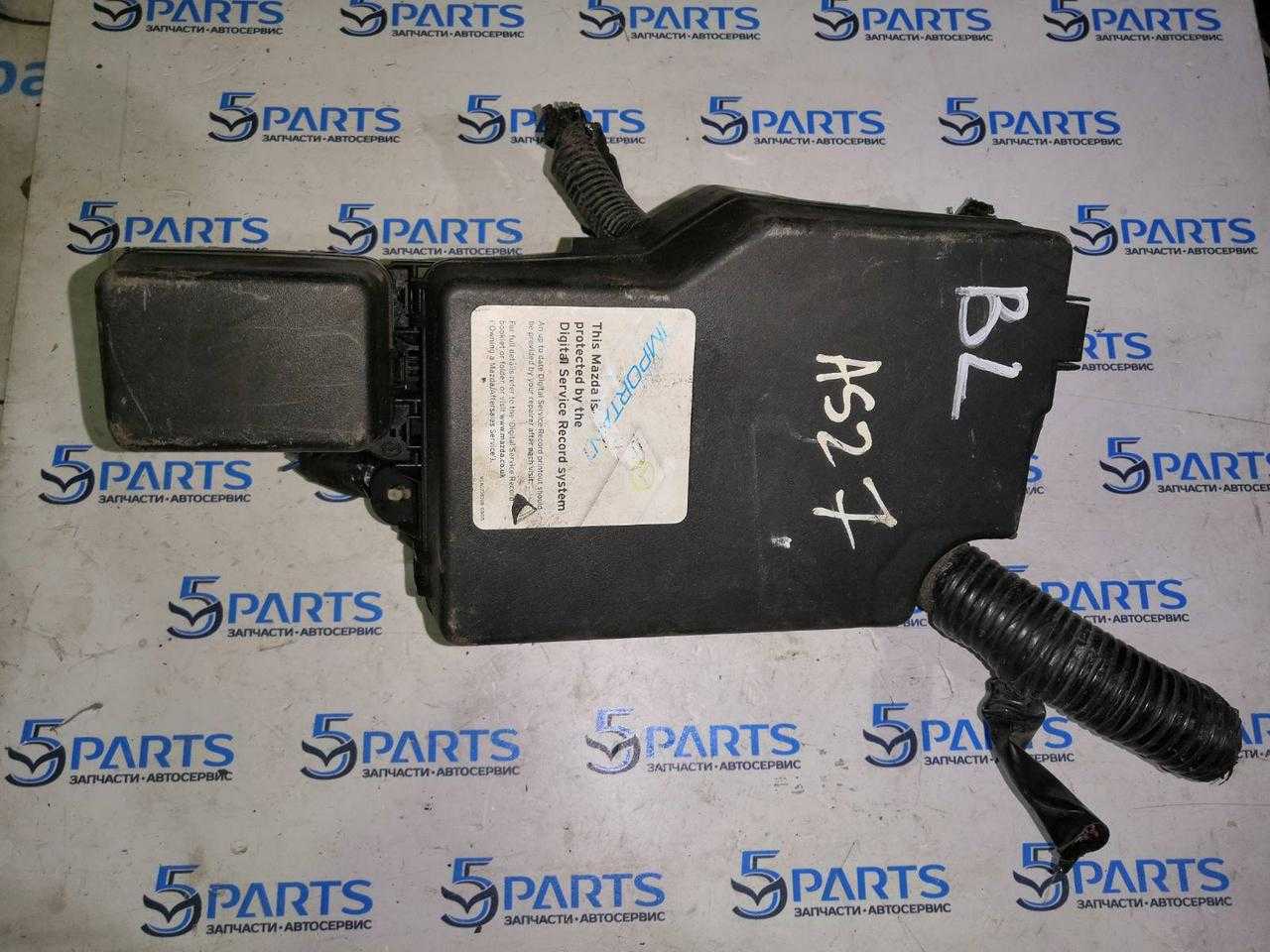

Главный блок

Расположен в левой части под капотного пространства.

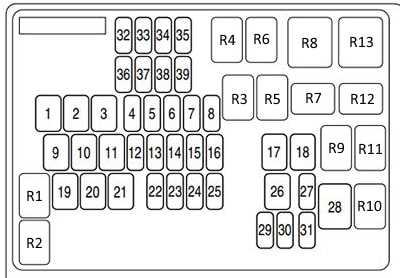

Схема

Назначение предохранителей

1	40A FAN 2 — Электро двигатель вентилятора системы охлаждения
2	40A ENG MAIN — Электронный блок управления двигателем
3	50A BTN 1 — Для защиты различных цепей
4	7,5A  A/С MAG — Кондиционер
5	20A  H/L HI — Дальний свет фар
6	15A FOG — Противотуманные фары
7	20A H/L WASH — Омыватели фар
8	15А SUNROOF — Люк
9	40А F.DEF RH — Обогреватель лобового стекла правая сторона
10	40А F.DEF LH — Обогреватель лобового стекла левая сторона
11	40А FAN1 — Электродвигатель вентилятора системы охлаждения
12	15A ROOM — Внутреннее освещение
13	15A TEM — Электронный блок управления КПП
14	20A DSP — Система ABS/ESP
15	Для защиты различных цепей
16	AT PUMP — Насос трансмиссии
17	40А HEATER — Кондиционер
18	30А INJ — Инжектор
19	30A R.DEF — Обогрев заднего стекла
20	40A IGKEY 2 — Основные цепи зажигания
21	40A IGKEY 1 — Основные цепи зажигания
22	15A HORN — Звуковой сигнал
23	15A STOP — Стоп-сигналы
24	10A ENG+B — Система управления двигателем
25	25A FUEL PUMP — Топливная система
26	40A ABS — АБС
27	SEAT WARM — Обогрев сидений
28	80А EHPAS — Электро гидравлический усилитель рулевого управления
29	Резерв
30	7,5А ABSIG — АБС
31	7,5А SWS — Воздушная подушка
32	15А HZLLO RH — Фара ближнего света (правая)
33	15А H/LLO LH — Фара ближнего света (левая)
34	7,5А ILLUM — Подсветка приборной панели
35	15А TAIL — Задние фонари
36	15А ENG INJ — Система управления двигателем
37	15А ENG BAR — Управление двигателем
38	20А ENG BAR 2 — Управление двигателем
39	15А ETV — Электрический дроссельный клапан

Обозначение реле

R1	Реле топливной форсунки (L3 С ТК)
R2	Реле фар — ближний
R3	Главное реле АКПП (LF, L5) / Реле управления частотой вращения топливного насоса (L3 С ТК)
R4	Реле фар — дальний
R5	Реле топливного насоса
R6	Реле ДХО
R7	Реле стартера
R8	Реле нагнетателя
R9	Реле звукового сигнала
R10	Реле TNS / Реле габаритов
R11	Реле обогревателя заднего стекла
R12	Реле кондиционера
R13	Главное реле

Дополнительный блок

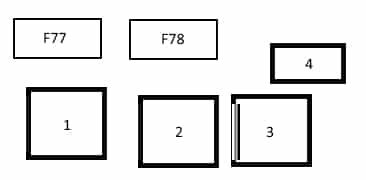

Схема

Расшифровка

1	Реле свечей накаливания
2	Реле омывателей фар
3	Реле задних противотуманных фонарей
4	Реле вентилятора интеркулера турбокомпрессора (ТК)
F77	30А Вентилятор системы охлаждения
F78	30А Вентилятор системы охлаждения

Блок на АКБ

На плюсовой клемме аккумуляторной батареи может крепится главный предохранитель высокой мощности на 100А (Генератор) выполненный в виде плавкой вставки.

Есть что добавить — пишите в комментарии.

Самостоятельная замена фильтров Мазда 3. Порядок выполнения работ:

1. Сначала снимите датчик уровня топлива Мазда 3.

2. Аккуратно отщелкните нижнюю часть корпуса фильтра Мазда 3 (4 защелки).

3. Снимите нижнюю часть корпуса.

4. Снимите топливный фильтр грубой очистки Мазда 3.

5. Замените его на новый.

6. Для снятия фильтра тонкой очистки Мазда 3 вытяните и отключите бензонасос.

7. Для разъединения верхней части корпуса от фильтра, отверткой отожмите внутри 2 защелки.

8. Вытащите фильтр.

9. Разрежьте в верхней части топливный шланг и снимите сам фильтр.

10. Замените фильтр тонкой отчистки Мазда 3 и оденьте трубку, предварительно прогрев ее на огне, что бы она стала мягкой. Тогда быстро оденьте ее на насос. Для надежности, зафиксируйте трубку хомутом.

11. Наденьте новый фильтр грубой очистки Мазда 3 и соберите конструкцию в обратном порядке. Установите фильтр в топливный бак.

12. Установите обратно топливный бак и соберите все в обратной последовательности.

Блок предохранителей в салоне под бардачком

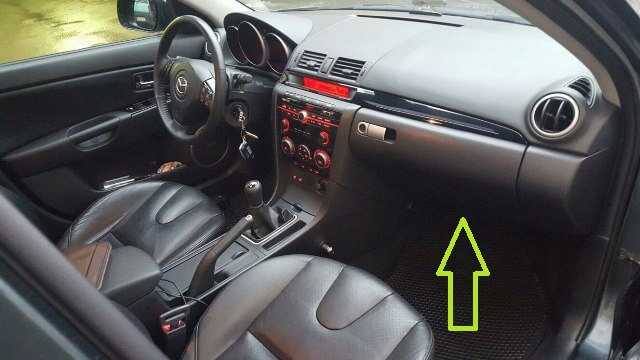

Расположение блока с предохранителями в салоне машины
Блок с предохранителями закрыт кожухом под бардачком

Блок с предохранителями со снятым кожухом
Защелка открывающая блок с предохранителями

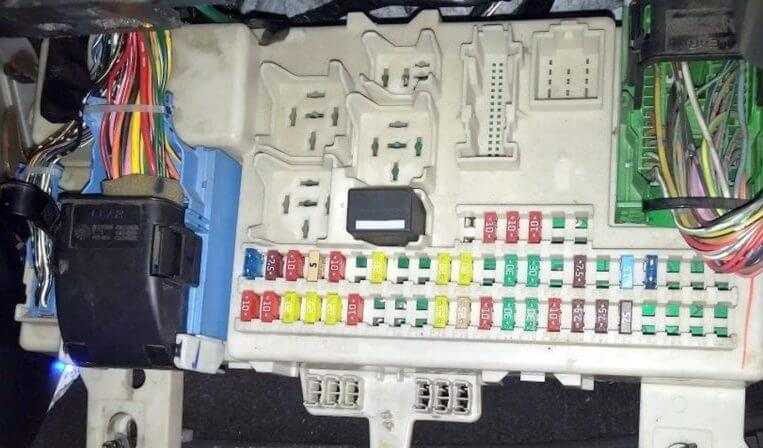

Открытый блок с предохранителями под бардачком

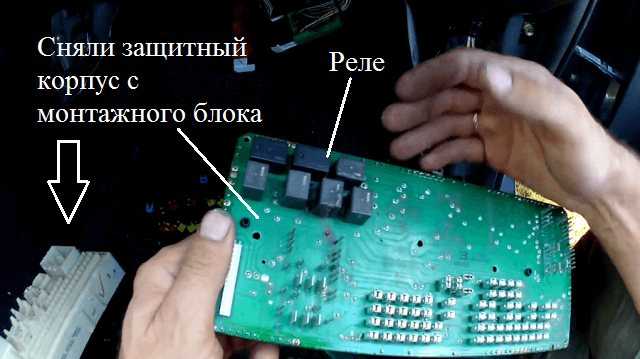

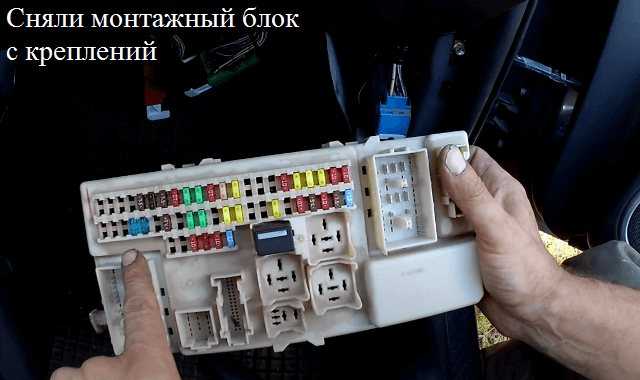

Отсоединенный блок с предохранителями

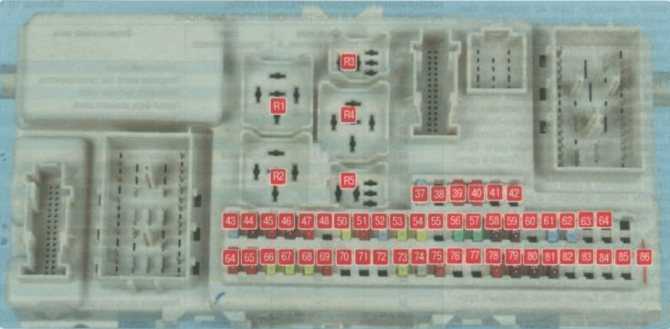

Схема салонного блока предохранителей с обозначениями

Предохр.	Клемма	Сила тока (А)	Назначение
	D/LOCK 2		Система двойной блокировки замков
	STOP LAMP/ HORN		Предохранитель стоп-сигнала, звуковой сигнал
	HEAD HIGH L		Фара дальнего света (левая)
	HEAD HIGH R		Фара дальнего света (правая)
			резерв
			резерв
			Прикуриватель
		7,5 A	Аудиосистема
			Предохранитель электрическго привода регулировки зеркал заднего вида в блоке Mazda 3
		7,5 A	Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака
			Защита различных электрических цепей
	TR — LOCK	20 A
			питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация
			головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла
	SUN ROOF	20 A	Вентиляционный люк в крыше
		20 A	Очиститель и омыватель ветрового стекла
			резерв
	P/WIND R	30 A	Выключатель стеклоподъемника (правый)
	P/WIND L	30 A	Выключатель стеклоподъемника (левый)
		7,5 A	Охранная сигнализация
		7.5 A	Электрические обогреватели наружных зеркал Mazda
	HEAD LOW R		Фара ближнего света (правая), корректор фар
	HEAD LOW L		Фара ближнего света (левая)
			Система подтек безопасности
			Приборная панель, противоугонная система (иммобилайзер)
		20 A	Антиблокировочная система (ABS), противозаносная система (DSC), EHPAS
		20 A	Очиститель и омыватель ветрового стекла
		20 A	Для защиты различных электрических цепей
			Предохранитель автоматического стеклоочистителя, выключателя стеклоподъемника в Мазде 3
		7,5 A
	SEAT WARM	20 A	Подогреватели сидений
	D/LOCK 1	25 A	Центральный электрический замок
			Кондиционер воздуха, блок управления отопителем
	P/WIND L	30 A	Выключатель стеклоподъемника (левый)
	P/WIND R	30 A	Выключатель стеклоподъемника (правый)
			Фонари заднего хода
	SUN ROOF	7,5 A	Вентиляционный люк в крыше
		7,5 A	Задний габаритный фонарь (левый), передний габаритный фонарь (левый)
		7,5 A	Предохранитель подсветки панели управления
			не используется
			не используется
			не используется
			не используется

Реле
Местоположение	Обозначение
	Резерв
	Резерв
	Резерв
	Резерв
	Резерв
	Резерв (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Ближный свет фар (реле встроен в блок предохранителей)
	Блокировка перемещения селектора АКП (реле встроен в блок предохранителей)
	Первая скорость работы переднего стеклоочистителя (реле встроен в блок предохранителей)
	Вторая скорость работы переднего стеклоочистителя (реле встроен в блок предохранителей)
	Дальний свет фар (реле встроен в блок предохранителей)
	Габаритное освещение (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Центральный замок, блокировка замков (реле встроен в блок предохранителей)
	Центральный замок, разблокировка замков (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)

Как выглядят исправный и перегоревший предохранители

Жгуты с проводами салонного блока предохранителей Всего на салонном блоке предохранителей — шесть шлейфов для подключения жгутов с проводами. Три с одной стороны и три с другой.

Расположение жгутов с проводами в салонном блоке предохранителей
Схема 6-ти жгутов блока для подключения проводов

Теперь рассмотрим назначение жгутов и коннектеров подробнее.

J -01 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J — 03 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

( ) модели с корректором фар

АТХ

*неиспользуемый

#модели с системой автоматического управления освещением

Схема 6-ти жгутов блока для подключения проводов

J-05 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

# 4SD

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J-02 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

# кондиционер с автоматическим управлением

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J — 0 4 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

( ) модели с системой автоматического управления освещением

# кондиционер с автоматическим управлением

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J — 06 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

# 4SD

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

Технический отдел AGОб авторах

Дополнительно>Схема предохранителей мазда 3

Предохранители Мазда 3 (BL), 2009

Перегорание предохранителя, как правило, связано с неисправностью прибора электрооборудования или электропроводки. Поэтому перед заменой предохранителя желательно устранить причину его перегорания (заменить неисправный прибор или устранить неисправность в электропроводке). Информация актуальна для автомобилей Мазда 3 (БЛ) 2009, 2010, 2011, 2012, 2013 года выпуска.

В моторном отсеке

Отдельный блок «силовых» предохранителей установлен на «плюсовой» клемме аккумулятора.1. Отжимаем две защелки пластмассовой защитной крышки кожуха аккумулятора и снимаем ее.2. Накидным ключом или головкой «на 10» ослабляем затяжку гайки стяжного болта клеммы провода на «минусовом» выводе аккумулятора, отводим провод в сторону.3. Головкой «на 8» отворачиваем две гайки крепления наконечников проводов к предохранителю.

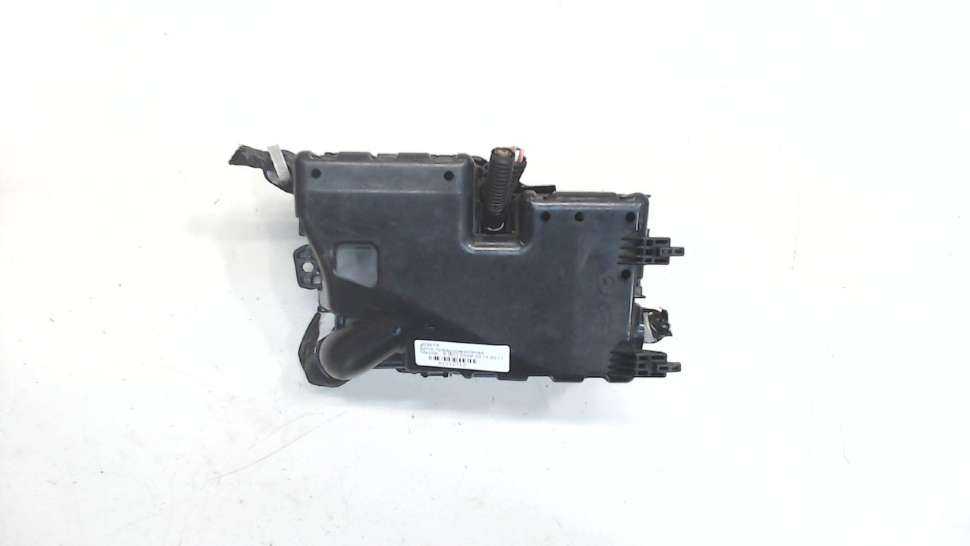

Блок «силовых» предохранителей на аккумуляторе
Номер	Защищаемая цепь	Ток, А
F1	ALT Генератор	100
F2	Нет	—

Монтажный блок реле и предохранителей на аккумуляторе
Номер	Защищаемая цепь	Ток
F1	Электродвигатель вентилятора системы охлаждения двигателя	30
F2	30
1	реле большого размера
2	реле малого размера

Монтажный блок предохранителей в моторном отсеке расположен с левой стороны между аккумулятором и левым крылом (показан стрелкой).1. Нажимаем на фиксатор пластмассовой защитной крышки монтажного бока и снимаем ее.

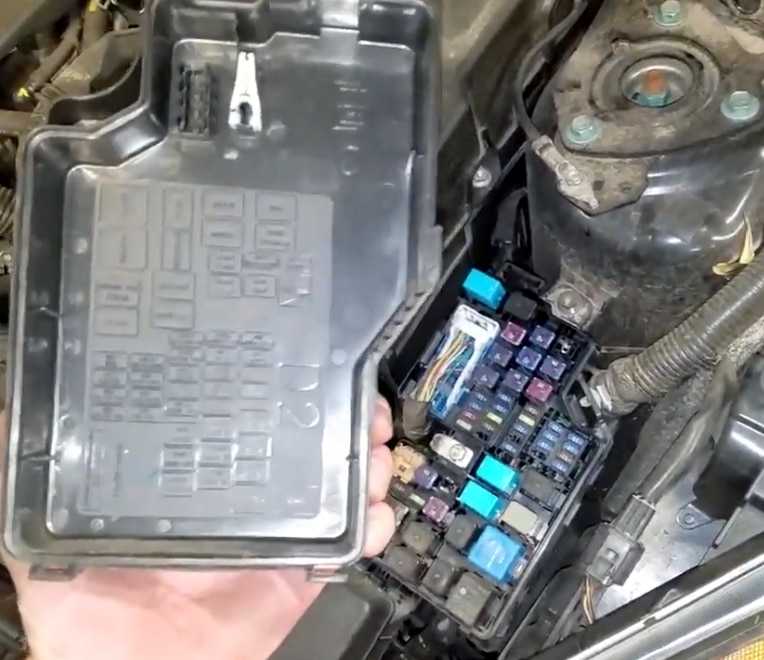

Монтажный блок предохранителей в моторном отсеке
Номер	Защищаемая цепь	Ток, А
F1	Электродвигатель вентилятора системы охлаждения двигателя	40
F2	Блок управления двигателем ENG MAIN	40
F3	Защита различных электрических цепей BTN 1	50
F4	Кондиционер	7.5
F5	Лампы дальнего света в блок-фарах	20
F6	Лампы фонарей противотуманного света	15
F7	Омыватель фар	20
F8	Вентиляционный люк	15
F9	Правый элемент обогрева ветрового стекла	40
F10	Левый элемент обогрева ветрового стекла	40
F11	Электродвигатель вентилятора системы охлаждения двигателя	40
F12	Лампы плафонов освещения салона	15
F13	Блок управления противобуксовочной системой	15
F14	Блок управления противозаносной системой DSC	20
F15	Защита различных электрических цепей BTN 2	7.5
F17	Электродвигатель вентилятора системы отопления и вентиляции	40
F19	Элемент обогрева заднего стекла	30
F20	Выключатель зажигания IG KEY 2	40
F21	Выключатель зажигания IG KEY 1	40
F22	Звуковой сигнал	15
F23	Лампы сигналов торможения	15
F24	Блок управления двигателем ENG+B	10
F25	Бензонасос FUEL PUMP	25
F26	Блок управления ABS	40
F27	Элемент подогрева переднего сиденья	20
F28	Блок управления электрогидравлическим усилителем руля	80
F30	Блок управления ABS IG	10
F32	Лампа ближнего света в правой блок-фаре	15
F33	Лампа ближнего света в левой блок-фаре	15
F34	Лампы подсветки комбинации приборов	7.5
F35	Лампы габаритного света в задних фонарях	15
F36	Система управления двигателем ENG ING	15
F37	Блок управления двигателем ENG BAR 1	15
F38	Блок управления двигателем ENG BAR 2	20
F39	Привод дроссельной заслонки ETV	15

Два дополнительных блока расположены в моторном отсеке с левой стороны (показаны стрелками)Поскольку крышки на дополнительных блоках реле используются одинаковые, а надписи о назначении реле и предохранителей дублируются, то конкретное назначение того или иного элемента можно узнать только экспериментально.

В салоне

Монтажный блок предохранителей расположен слева от рулевой колонки за защитной крышкой.

Монтажный блок предохранителей в салоне
Номер	Защищаемая цепь	Ток, А
F1	Магнитола	30
F2	Система охлаждения двигателя	30
F3	Мотор-редукторы электростеклоподъемников	50
F4	Центральный замок	7.5
F5	Нет	—
F6	—
F7	Электрическая блокировка рулевого колеса	15
F8	Система подушек безопасности	15
F9	Нет	—
F10	Аварийная сигнализация	15
F11	Защита различных электрических цепей METER	15
F12	Электрические розетки	15
F13	Очиститель стекла двери багажного отделения	15
F14	Прикуриватель	20
F15	Нет	—
F16	Электродвигатель вентилятора системы отопления и вентиляции	10
F17	Мотор-редукторы наружных зеркал заднего вида	10
F18	Сигнал стартера	10
F19	Нет	—
F20	Аудиосистема	7.5
F21	Элементы обогрева наружных зеркал заднего вида	7.5
F22	Система бокового освещения при повороте	7.5
F23	Нет	—
F24	Блок управления двигателем	10
F25	Нет	—
F26	—
F27	—
F28	—
F29	—
F30	Мотор-редукторы элекгростеклоподъемников	25
F31	Нет	—
F32	Очиститель и омыватель ветрового стекла	25
F33	Нет	—
F34	—

Предохранители и реле в салоне

Салонный монтажный блок предохранителей и реле Мазда 3 bk находится под вещевым ящиком (бардачком) со стороны пассажира.

Для того чтобы добраться до салонных предохранителей и реле, необходимо:

• Вытащить пластиковую клипсу из правой защитной крышки в пространстве для ног пассажира и убрать ее в сторону;
• Снять защитную пластиковую накладку предохранителей — отжав два пластмасовых фиксатора, расположенных по обе стороны защитной накладки;
• Далее небходимо повернуть на 90% оба крепления (с двух сторон), которыми удерживается монтажный блок;
• Теперь блок можно опустить вниз и выдвинуть немного вперед для удобства замены предохранителей и реле, за счет специальных держателей-кронштейнов.

Общий вид салонного блока предохранителей Мазда 3 бк

Схема предохранителей и реле в салоне Мазда 3 бк

№ на схеме	Номинал предохранителя	Защищаемая цепь
37	15 А	Центральный замок (D/LOCK 2)
38	Пусто либо 10А (на более поздних моделях; в зависимости от комплектации)	Пусто (Резерв); На более поздних моделях — Предохранитель СТОП-сигналов, Сигнал (Гудок) (STOP LAMP/ HORN)
39	10 А	Дальний свет (Левая фара) (HEAD HIGH L)
40	10 А	Дальний свет (Правая фара) (HEAD HIGH R)
41	—	Пусто (Резерв)
42	—	Пусто (Резерв)
43	15 А	Прикуриватель Мазда 3 (Lighter/Cigar)
44	7,5 А	Магнитола, Аудиосистема, Радио (RADIO)
45	10 А	Электропривод корректиовки боковых зеркал заднего вида (Mirror)
46	7,5 А	Габариты (Правая сторона передний и задний габаритные огни), Подстветка номера (регистрационного знака) (TAIL R)
47	10 А	Диагностический разъем (OBD)
48	—	Пусто (Резерв)
49	20 А	Цепь замка зажигания (TR/Lock)
50	10 А	Электронный блок упр-ния электрооборудованием (CPU PWR, пуск микрокомпьютера)
51	15 А	Аварийка (аварийная сигнализация) и Повортники (указатели поворотов) (HAZARDs)
52	20 А	Люк в крыше (его электрический привод) (SUN ROOF)
53	20 А	Омыватели переднего лобового стекла (WASHER)
54	—	Пусто (Резерв)
55	30 А	Стеклоподъемники с правой стороны (передние и задние) (P/WIND R)
56	30 А	Стеклоподъемники с левой стороны (передние и задние) (P/WIND L)
57	7,5 А	Cигнализация охранная (ALARM)
58	7,5 А	Обогреватели наружных зеркал (элкетроподогрев стекол) (M/DEF)
59	—	Пусто (Резерв)
60	15 А	Ближний свет (Правая фара) (HEAD LOW R), регулировка фонарей
61	15 А	Ближний свет (Левая фара) (HEAD LOW L), регулировка фонарей
62	—	Пусто (Резерв)
63	—	Пусто (Резерв)
64	—	Пусто (Резерв)
65	10 А	Сис-ма Подушек безопасности (SRS Airbag)
66	10 А	Иммобилайзер (противоугонная сис-ма), Приборная панель/набор приборов, сис-ма блокировки ключа в замке зажигания (METER)
67	20 А	Тормозная антиблокировочная система (ABS, АБС), сис-ма курсовой устойчивости (DSC), Гидроусилитель руля и его электронасос (EHPAS), (IGNITION)
68	20 А	Дворники (очистители лобового стекла) (WIPER)
69	20 А	Электронная система управления двигателем (ENGINE)
70	10 А	Замок зажигания; Автомотический дворник (IG SIG) (некоторые модели)
71	7,5 А	Сис-ма Подушек безопасности (SRS 2)
72	—	Пусто (Резерв)
73	—	Пусто (Резерв)
74	20 А	Подогрев сидений (обогрев) (SEAT WARM)
75	25 А	Центральный замок (D/LOCK 1)
76	10 А	Кондиционер, муфта компрессора кондиционера, (А/С)
77	30 А	Стеклоподъемник передний правый P/WIND R
78	30 А	Стеклоподъемник передний левый P/WIND L
79	10 А	Фонари заднего хода (свет ламп при движении назад) (BACK)
80	7,5 А	Люк в крыше (электропривод) (SUN ROOF)
81	7,5 А	Задний габарит (левый), передний габаритный фонарь (левый) (TAIL L)
82	7,5 А	Противоуманки (противотуманные фары), подсветка/освещение приборной панели и модулей управления (ILLUMI)
83	—	Пусто (Резерв)
84	—	Пусто (Резерв)
85	—	Пусто (Резерв)
86	—	Пусто (Резерв)

Блок реле в салоне

Добраться к основным блочкам/датчикам реле в салоне Мазда 3 bk можно, после того, как вы снимите полностью и отсоедините от подходящих к нему штекеров, салонный монтажный блок с предохранителями и раскроете (раскрутите) белый пластиковый корпус защищающий основную плату где и находятся реле.

Снимаем монтажный блок предохранителей и реле

Сняли защитный корпус. Монтажный блок в разборе.

№ на схеме	Защищаемая цепь
R11	Реле пониженной (первой) скорости работы передних дворников (стеклоочистителя)
R12	Реле второй скорости работы передних дворников (стеклоочистителя)
R13	Блок реле включения дальнего света фар
R14	Реле вкл-ния габаритных огней/фонарей
R15	Пусто (Резерв)
R16	Пусто (Резерв)
R17	Реле блокированя приводов центрального замка (закрытие замка)
R18	Реле разблокировки приводов центрального замка (открытие замка)
R19	Реле включения заднего дворника (стеклоочистителя), при его наличии
R20	Пусто (Резерв)

В видео ниже наглядно продемонстровано расположение реле отвественных за Дворники и снятие монтажного блока, где они расположены.

Основные неисправности электрики

Генератор

Производится разных модификаций, устанавливается относительно модели, служит для преобразования механической энергии в электрический ток. Устройство dw3w (генератор Мазда Демио) доступно демонтировать собственными силами без помощи квалифицированных автомехаников.

Чтобы извлечь из капота деталь, когда появилась острая необходимость, потребуется поставить автомобиль под смотровую яму. Кстати, параллельно допускается поменять ремень (замена генератора Мазда Демио). Осуществлять ремонт необходимо поэтапно.

1. Сдернуть кабель (находясь под машиной).
2. Открутить натяжной болт.
3. Ослабить крепежный болт.
4. Снять со шкива ремень.

После извлечения узла, замена ремня генератора (Мазда Демио) также стала возможной. Таким образом заменить (замена ремня генератора Мазда Демио) либо непосредственно агрегат можно самостоятельно.

Предохранители

В Мазда Демио предохранители выполняют аналогичные функции – защищают электрическую сеть, приборы. Предохранитель (прикуриватель Мазда Демио), когда нагрузка увеличена, перегорает. Предохранитель (предохранитель Мазда Демио) может спасти машину от возгорания.

Магнитола

Элемент необходимого комфорта можно улучшить посредством aux (Мазда Демио 2002). Рестайлинг доступно провести собственными силами. Потребуется переходная рамка Мазда Демио, подручные средства.

Кроме рамок (переходная Мазда Демио) нужно снять подрулевой кожух, вытащить вставку из маленького бардачка, ручки подачи воздуха, пепельницу, магнитолу. Дальше, чтобы сделать аукс (aux Мазда Демио 2002), необходимо работать с платой прибора (потребуется профессиональные знания, паяльник).

Рекомендации по обслуживанию монтажного блока

• Периодически проверяйте состояние предохранителей, заменяйте новыми по мере необходимости;
• После длительных поездок по лужам, под дождем проверьте отсутствие влаги, конденсата в монтажном блоке. Просушите плату потоком сжатого воздуха;
• Устанавливайте модули с аналогичной силой тока (амперажом). Не допускайте превышение (занижение) Ампер;
• Если механизм внезапно перестал функционировать, не спешите его менять новым. Проверьте состояние модуля, используйте мультиметр для диагностики;
• В ходе профилактики проверяйте качество фиксации клемм, концевиков. Поджимайте пассатижами по мере необходимости.

Несмотря на внешнюю простоту конструкции монтажного блока, диагностические работы проводите в СТО. Непрофессиональное вмешательство в ремонт приводит к нежелательным последствиям.
