Замена предохранителей на Nissan Primera P12

• Отвертка с плоским наконечником;
• Дополнительное освещение;
• Комплект новых реле – коммутаторов, предохранителей;
• Пинцет для извлечения плавильных элементов.

Последовательность действий при замене модулей в салоне:

• Устанавливаем машину в периметр ремонтной зоны, блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
• Левый руль: открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, снимаем крышку;
• По порядковому номеру, указанному на тыльной стороне крышки, находим модуль. Пинцетом извлекаем его со штатного места, заменяем новым.

Чтобы заменить монтажный блок целиком необходимо дополнительно открутить два крепежных винта, фиксирующих плату к корпусу торпеды.

• Выключаем зажигание, выжимаем стояночный тормоз на Nissan Primera P12, открываем капот;
• Слева за аккумуляторной батареей расположен пластиковый корпус черного цвета, отщелкиваем крышку;
• По порядковому номеру находим предохранитель, реле – коммутатор. Извлекаем его, заменяем новым по мере необходимости, проводим профилактику.

Рекомендации по техническому обслуживанию предохранителей

Nissan Primera P12

• После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости;
• Покупайте запасные части, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилерских центрах;
• Функциональность предохранителей проверяйте специальным оборудованием — мультиметром.

Средний ресурс эксплуатации предохранителей, реле – коммутаторов на Ниссан Примера Р12 составляет 55 – 60 тыс. км.

ᐅ назначение предохранителей и реле nissan primera p12 (выпуск с 2002 по 2007 гг.) | блок предохранителей и реле🚘|🔧расшифровка блоков предохранителей и реле

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Номерапредохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве

  Замена предохранителей, плавких вставок и реле в монтажных блоках

Вам потребуется отвертка с плоским лезвием.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор…

3. …и снимите крышку монтажного блока.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.

5. Для замены предохранителя зацепите его пинцетом…

6. …и выньте из контактного разъема.

7. Перегоревший предохранитель замените новым, соответствующего номинала.

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону…

10. … и выньте из разъема монтажного блока.

11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.

Расположение реле в монтажном блоке подкапотного пространства:

1 – реле противотуманных фар; 2, 4, 6, 10 – реле вентиляторов радиаторов; 3 – реле дополнительного оборудования; 5 – реле электромагнитной муфты компрессора кондиционера; 7 – реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 – реле включения ближнего света фар в дневное время; 9 – реле звукового сигала

12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор…

13. …и снимите крышку монтажного блока.

14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора…

15. …потяните реле вверх, покачивая его из стороны в сторону…

16. …и извлеките из контактного разъема монтажного блока.

17. Установите новое реле в разъем до защелкивания фиксаторов.

18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле…

19. …и снимите реле с контактного разъема монтажного блока.

20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.

21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы…

22. …и извлеките реле из контактного разъема монтажного блока.

23.  Установите новое реле в разъем до защелкивания фиксаторов.24.  Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.

Предохранители (электрических цепей) на Nissan Primera (P11)

Производитель	Код	Описание	Отправка ГОРОД	Цена, ГРН	Продавец
Nissan	24370C9980	Предохранитель 80а	Сегодня Хмельницкий	715,86	Показать
Nissan	24370C9980	Connector assy-	14 дней Киев	567,00	Показать
Nissan	24370C9980	Предохранитель	В наличии Киев	311,30	Показать
Nissan	24370C9980	Connector assy fusible link	16 дней Киев	594,98	Показать

Запчасть Предохранитель подходит для автомобилей:

• Nissan: Almera хэтчбек (N16) , Almera седан (N16) , Almera минивэн (V10) , Maxima седан (A33) , Pathfinder внедорожник (R50) , Patrol внедорожник (Y61) , King Cab пикап (D22) , Primera хэтчбек (P11) , Primera седан (P11) , Primera универсал (WP11) , Terrano внедорожник (R20) , X-Trail внедорожник (T30) , Primera хэтчбек (P12) , Primera седан (P12) , Primera универсал (WP12) , Micra хэтчбек (K12) , Pathfinder внедорожник (R50) (USA) , Hardbody пикап (D22S) , Cabstar бортовая платформа (F24M) , Terrano внедорожник (R50) , NV200 минивэн (M20) , NV200 фургон (M20)
• Infiniti: Q седан (FGY33) (USA) , G седан (P11) (USA) , QX4 внедорожник (JR50) (USA) , M седан (Y51) , M седан (Y51) (USA) , M седан (Y51) (USA) , M седан (Y51HV) (USA)

.3 Предохранители — общая информация

Предохранители — общая информация

Защита электрических контуров автомобиля обеспечивается применением комбинации предохранителей, прерывателей цепи и плавких вставок. Сгоревший предохранитель легко отличить от исправного путем осмотра его прозрачного пластмассового корпуса. Внимательно осмотрите предохранитель на предмет выявления его перегорания.

При замене предохранителей следите за соответствием сменного старому по типу

Рассчитанные на различную силу тока предохранители могут внешне выглядеть идентичными, поэтому особое внимание следует уделять маркировке. Замена сгоревшего предохранителя на рассчитанный на меньшую — а особенно большую — силу тока является нежелательной

Если замененный предохранитель немедленно перегорает, не разумно продолжать его замену. Прежде следует выявить и устранить причину его выбивания. В большинстве случаев таковой оказывается короткое замыкание электропроводки контура, вызванное обрывом или повреждением изоляции провода.

Рекомендации по эксплуатации

При замене перегоревших элементов не слушайте советы тех, кто рекомендует взять и просто установить проволочку или иной металлический предмет. Вы рискуете не только полностью вывести из строя какое-либо оборудование, но и в некоторых случаях такой казалось бы безобидный прием может стать причиной пожара и вы лишитесь своего транспортного средства. При этом на получение страховки не может быть и речи. Также не ставьте элемент меньшего номинала, скорее всего он сразу же перегорит. Не поленитесь, а зайдите в ближайший автомагазин или на сто и приобретите комплект новых предохранителей. Непригодный предохранитель можно определить визуально в нем заметна перегоревшая вставка также он может быть немного подплавлен.

Чаще всего приходится менять?

Опрос

• Предохранители
• Вставки
• Реле

 Загрузка …

Таблица электроцепей, оснащенных предохранительными устройствами на модели ваз 2110

№ предохранителя	Сила тока, в амперах	Защищаемая электроцепь
Цепь лампочек, освещающих регистрационный знак, лампочек, освещающих приборную панель, лампочек освещения габаритов, освещения багажного отсека и освещающих габариты левой части авто.
7,5	Цепь лампочки ближнего освещения левой стороны
Цепь лампочки дальнего освещения левой стороны
Цепь лампочки противотуманного освещения левой стороны
Цепь электродвигателей стеклоподъемника обоих сторон машины
Цепь лампочки-переноски
Цепь электрического двигателя системы обдува мотора, цепь подачи звукового сигнала
Цепь узла подогрева заднего ветровика.
Цепь рециркуляционного клапанного узла. Цепь узла очистки и омывания лобовика и фар, корпус реле, включающего обогрев заднего ветровика
Зарезервированное предохранительное устройство
Цепь лампочек габаритов освещения правой части
7,5	Цепь лампочки ближнего освещения правой стороны
Цепь лампочки дальнего освещения правой стороны и контрольной лампочки дальнего освещения.
Цепь левой лампочки противотуманного освещения
Цепь электрического обогрева кресел и блокирования замка багажного отсека
Цепь реле-прерывателя поворотников и аварийки. Цепь лампочки контроля аварийки
7,5	Цепь лампочки, освещающей салон, лампочки персонального света, лампочки подсветки ключа зажигания и стоп-сигнала, указателя времени или маршрутного компьютерного устройства
Цепь лампочки, освещающей бардачок и цепи отопления и системы прикуривания.
Цепь, блокирующая дверные запорные узлы. Цепь управления реле, контролирующим лампочек стоп-сигналов и габаритных огней. Цепь поворотников и их контрольных лампочек, цепь лампочек движения назад, возбуждающей обмотки генерирующей системы, цепь блока контрольной системы автомобиля, приборной системы, часов или маршрутного компьютерного устройства.
7,5	Цепь лампочек задних огней противотуманного освещения

Описание предохранителей : расположение, схемы, цена

Замена предохранителей на Nissan Primera P122

• Рекомендации по техническому обслуживанию предохранителей2.1

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

ОбозначениеКакой за что отвечает / что обеспечивает

K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / амперажЗа что отвечает (с описанием)

F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

• На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке;
• Силовые агрегаты не работают при подаче тока, активации режимов;
• Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой;
• В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать;
• Покупка с последующей установкой не оригинальных запчастей;
• Нарушение технологии монтажа запасных деталей, комплектующих;
• Повреждение монтажного блока с защитными модулями;
• Короткое замыкание в электрической проводке;
• Повреждение изоляции кабелей;
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
• Ослабленные контакты клемм.

Как правильно заменить перегоревший элемент

Извлечение блока с предохранителями

Вытаскивать из соответствующих гнёзд предохранители нужно при помощи специального пластикового пинцета, который можно найти здесь же, верхнем углу справа в блоке монтажном ВАЗ 2114. Поддевать предохранители на необесточенных цепях какими-либо металлическими предметами нельзя ввиду опасности короткого замыкания. Следует учитывать, что всегда под напряжением находятся электрические цепи звукового сигнала, сигнализации и т. д. Для обеспечения безопасности при ремонте цепей схема должна быть обесточена – нужно просто отсоединить провод от «минусовой» клеммы.

Не всегда можно визуально точно определить работоспособность предохранителей. Однозначно определиться можно будет только после «прозвона». Для этого понадобится обычный тестер, который нужно будет заранее установить в режим «прозвонки». После этого достаточно будет просто приложить две клеммы тестера к выводам подозрительных предохранителей. Если будет слышен характерный звук, предохранитель исправен – причина неисправности оборудования автомобиля не в нём, а наверняка где-то дальше в проводке или в самом приборе.

И последнее, никогда не используйте медные «вставки» либо предохранители, сила тока которых не соответствует номиналу. Используя неадекватную замену, рассчитанную на больший ток, имеется риск повреждения «дорожки» печатной платы блока и даже выхода из строя электроприбора. Недостаточно же мощные предохранители не смогут обеспечить продолжительную и бесперебойную работу потребителя тока в электросети автомобиля.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

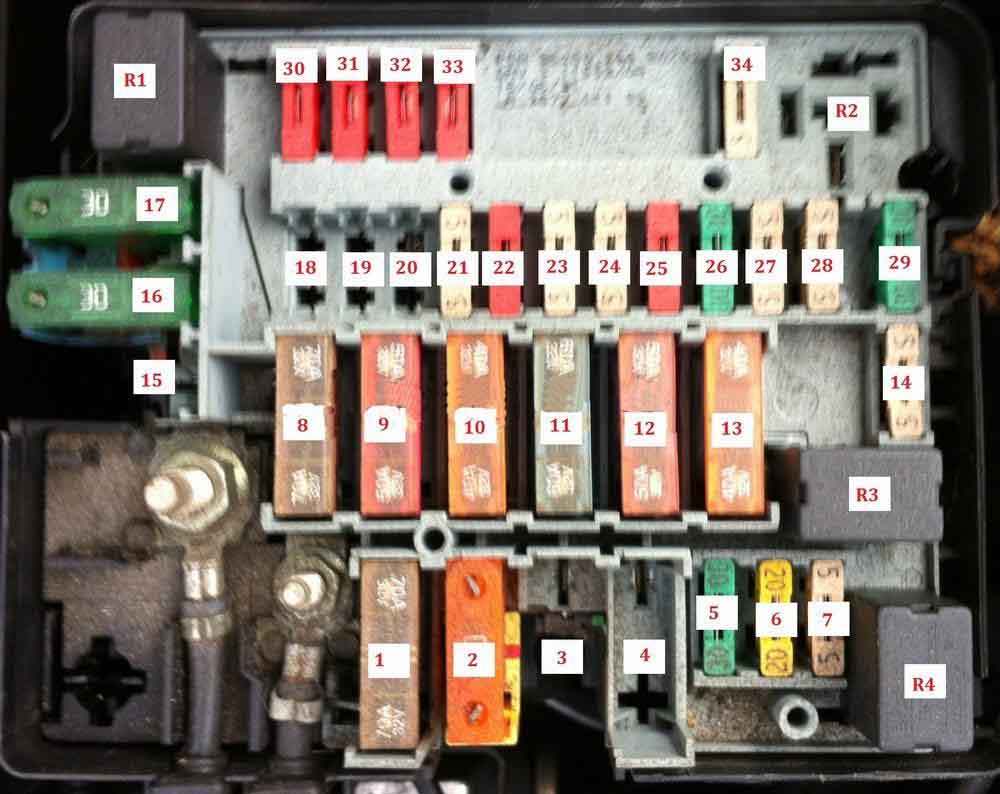

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

В салоне

Он находится в панели приборов за защитной крышкой со стороны водителя.

p, blockquote 4,0,0,0,0 –>

p, blockquote 5,0,0,0,0 –>

Вариант 1

Фото — схема

p, blockquote 6,0,0,0,0 –>

p, blockquote 7,0,0,0,0 –>

Описание предохранителей

p, blockquote 8,0,1,0,0 –>

1	10А Система пассивной безопасности
2	10А Дополнительное оборудование салона
3	10А Комбинация приборов
4	15А Насос стекло омывателя
5	10А Обогрев наружных зеркал
6	10А Электропривод зеркал, головное устройство аудиосистемы
7	10А Стоп-сигналы
8	10А Освещение салона
9	10А Блок управления электрооборудованием кузова
10	Резерв
11	10А Лампа габаритного огня правого заднего фонаря
12	10А Лампа габаритного огня левого заднего фонаря
13	10А Комбинация приборов
14	10А Дополнительное оборудование салона
15	15А Электродвигатель вентилятора системы охлаждения двигателя
16	10А Система отопления, кондиционирования и вентиляции
17	15А Электродвигатель вентилятора системы охлаждения двигателя
18	Резерв
19	15А Розетка для подключения дополнительного оборудования (прикуриватель)
20	Резерв

Назначение реле

p, blockquote 10,0,0,0,0 –>

• R1 — Электровентилятор отопителя
• R2 — Дополнительное оборудование
• R3 — Реле (нет данных)
• R4 — Обогрев наружных зеркал
• R5 — Иммобилизатор

Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Номера предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве

Замена предохранителей, плавких вставок и реле в монтажных блоках

Вам потребуется отвертка с плоским лезвием.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля:
1 – реле обогрева заднего стекла (стекла двери эадка); 2 – реле электродвигателя привода дроссельной заслонки; 3 – реле проти-вотуманных фонарей; 4 – реле стеклоподъёмников; 5, 6 – реле-прерыватели

2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор.

3. . и снимите крышку монтажного блока.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.

5. Для замены предохранителя зацепите его пинцетом.

6. . и выньте из контактного разъема.

7. Перегоревший предохранитель замените новым, соответствующего номинала.

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону.

10. . и выньте из разъема монтажного блока.

11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.

Расположение реле в монтажном блоке подкапотного пространства:

1 – реле противотуманных фар; 2, 4, 6, 10 – реле вентиляторов радиаторов; 3 – реле дополнительного оборудования; 5 – реле электромагнитной муфты компрессора кондиционера; 7 – реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 – реле включения ближнего света фар в дневное время; 9 – реле звукового сигала

12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор.

13. . и снимите крышку монтажного блока.

14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора.

15. . потяните реле вверх, покачивая его из стороны в сторону.

16. . и извлеките из контактного разъема монтажного блока.

17. Установите новое реле в разъем до защелкивания фиксаторов.

18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле.

19. . и снимите реле с контактного разъема монтажного блока.

20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.

21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы.

22. . и извлеките реле из контактного разъема монтажного блока.

23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.
