Схема и расшифровка блока предохранителей на accent, может кому пригодится

Демонтаж прикуривателя в Getz

Перед работой потребуется приобрести нужный инструмент. Чтобы снять прикуриватель Hyundai Getz или Акцент понадобится:

• отвертка для выкручивания саморезов;
• перчатки;
• тестер для проверки правильности подключения;
• дополнительные провода подходящего сечения (при замене кабелей);
• паяльник с припоем для починки проблемных мест;
• изолента;
• запасной прикуриватель.

На рынке есть разные варианты. Цена прикуривателя Хендай Акцент или Гетц составляет 800-1500 рублей. Желательно купить оригинальный товар – именно он гарантирует долгую работу устройства

Важно, чтобы к детали прилагались сертификаты соответствия

Блок предохранителей в моторном отсеке

Монтажный блок располагается по левую сторону, между корпусом воздушного фильтра, аккумуляторной батареей и кузовом. Чтобы самостоятельно производить ремонт автомобиля, вам нужно уметь читать электрические схемы. Предохранители используются для защиты цепей от короткого замыкания. Перечень предохранителей, расположенных в моторном отсеке:

• F1 – защиты цепи генератора (номинал 100 А). При выходе из строя этого предохранителя начинает быстрее разряжаться аккумуляторная батарея. При отсутствии зарядки на клеммах АКБ необходимо осуществить проверку натяжения ремня, контактов на генераторе, состояние щеточного узла и регулятора напряжения.
• F2 – защиты цепи блокиратора дверей. Номинал предохранителя 50 Ампер. Он также защищает цепи питания аварийной сигнализации, звукового сигнала, нагревательного элемента на заднем стекле, микроконтроллерного блока управления двигателем, освещения салона, различные электроприводы (в том числе зеркал). Поэтому, если не работает стоп-сигнал, датчики на Хендай Акцент, автомобиль не заводится, первым делом проверяете этот предохранитель. При отказе аварийной сигнализации нужно проверить предохранители №1 и №7, расположенные в блоке салона. Если они исправны, то нужно провести диагностику реле №10. Последними диагностируете кнопку и электропроводку.
• F3 (30 Ампер) – предназначен для защиты цепей питания головного света и габаритных огней. В случае отказа освещения необходимо провести проверку предохранителей №27 и 28, а также реле №4, которые располагаются в салоне.
• F4 – этот предохранитель подает питание на блок управления мотором. Номинальный ток 20 А. Если двигатель не получается запустить, необходимо проверить этот предохранитель. Только после F5, F6, F16, F17, F18, F21 и в салоне F5 и электромагнитное реле 3.
• Через F5 (30 Ампер) подается питание на катушки зажигания.
• Через F6 (20 А) и F18 подается питание на электродвигатель вентилятора обдува радиатора.
• F10 (10А) – питание цепей освещения салона.
• F11 (10А) – защита цепи питания автомагнитолы.
• F16 защищает цепи питания ДПРВ (датчика фаз) и РХХ (регулятора холостого хода). Номинальный ток 15А.
• F17 – подается через него питание на ЭБУ. Смотреть информацию по F
• F19 (номинал 10А) – питание цепей управления кондиционера.
• F21, F22, F23 (все номиналом 10А) – защиты цепей ЭБУ, муфты компрессора кондиционера, звукового сигнала, соответственно.
• F24 – противотуманки.
• F25 и F26 (10А) – головное освещение с левой и правой стороны соответственно.
• F27 и F28 (10А) – лампы габаритного освещения на правой и левой сторонах соответственно.
• F32 – защита цепи вентилятора теплообменника конденсатора кондиционера.
• F33 – цепь питания электростеклоподъемников.
• F34 и F37 – блок управления АБС (при ее наличии).
• Вентилятор системы отопления – F

’05 -’14 Toyota Aygo

с правым рулем

1. ЭБУ усилителя руля
2. Центральный соединитель
3. Многорежимная механическая коробка передач ECU
4. Реле стеклоподъемника
5. LHD:До февраля 2012 г .: Реле задних фонарей С февраля 2012 г .: Реле задних противотуманных фар
6. Блок управления дверьми с приемником
7. Блок реле No.1
8. Усилитель кондиционера
9. LHD: Реле противотуманных фар
10. LHD: Реле ходовых огней
11. Блок предохранителей
12. Центр сборки датчика подушки безопасности
13. RHD: Блок реле № 2
14. RHD:До февраля 2012 г .: Реле зажигания (IG) С февраля 2012 г .: Реле стеклоподъемника
15. RHD:До февраля 2012 г .: Реле стеклоподъемника С фев.2012: Реле задней противотуманной фары

Блок предохранителей в салоне

Удалите винты крышки измерителя с помощью отвертки с крестообразным шлицем . Если замок рулевого управления включен, пожалуйста, отключите его.

Hyundai Porter 2 го поколения собирался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году преимущественно с дизельными двигателями. В нашем материале вы найдёте описание предохранителей и реле Хендай Портер 2 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Не то поколение модели? Вот описание для Портер 1.

p, blockquote 4,0,0,0,0 —>

В Хендай Портер 2 го поколения предусмотрены 2 основных блока с предохранителями. Один находится под капотом, другой в салоне, под панелью приборов со стороны водителя.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,1,0,0 —>

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.

Предохранители и реле Mazda 6 (GH), 2007 — 2012

Основная часть целей питания японского автомобиля защищена предохранителями. Фары, электровентиляторы, бензонасос и другие мощные потребители тока подключены посредством реле. Защитные элементы установлены в монтажных блоках, которые находятся в моторном отсеке и салоне.

Приведенные схемы актуальны для автомобилей Мазда 6 (GH) 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, в кузове седан, универсал и хэтчбек, с бензиновыми двигателями объемом: 1.8, 2.0, 2.5 литров (R4 DOHC).

В салоне

Блок расположен с водительской стороны, за пластиковой крышкой. 1) Для получения доступа к монтажному блоку расположенному в салоне, отожмите фиксатор и, сдвинув крышку вбок…

2) …снимите ее с торца нижней облицовки передней стойки двери, преодолевая упругое сопротивление фиксаторов.

Схема предохранителей салонного блока Мазда 6 (GH)
№	Ток, А	Расшифровка
1	30	Стеклоподъемники
2	10	Система адаптивного освещения
3	30	Центральный замок двери
4	—	Резерв
5	7,5	Освещение панели приборов
6	15	Предохранитель прикуривателя мазда 6
7	5	Электропривод боковых зеркал заднего вида
8	15	Электрическая розетка
9	—	Резерв
10	—	Резерв
11	15	Система управления двигателем
12	5	Система безопасности
13	15	Панель приборов
14	—	Резерв
15	20	Стеклоочиститель и стеклоомыватель
16	10	Компрессор кондиционера
17	10	Стеклоочиститель и стеклоомыватель двери задка
18	15	Плафоны освещения салона

В моторном отсеке

Блок находится в левой части подкапотного пространства, около АКБ.

1) Для получения доступа к монтажному блоку, расположенному в моторном отсеке нажмите на фиксатор крышки…

2) …и снимите крышку.

Схема элементов в моторном блоке Мазда 6 (GH)
№	Ток, А	Описание
Реле
R1	Реле компрессора кондиционера
R2	Главное реле
R3	Реле ближнего света фар
R4	Реле стартера
R5	Реле звукового сигнала
R6	Задние фонари
R7	Реле бензонасоса
R8	Электрическая розетка
R9	Репе малых оборотов вентилятора системы охлаждения двигателя
R10
R11	Реле дальнего света фар
R12	Реле высоких оборотов вентилятора системы охлаждения двигателя
R13
R14	Реле обогревателя заднего стекла
R15	Реле стартера
R16	Реле передних противотуманных фар
R17	—
R18	Реле обогревателя
Предохранители
1	40	Отопитель
2	40	—
3	30	Электростеклоподъемники
4	40	Система пуска двигателя
5	40	Защита электрических цепей
6	60	Антиблокировочная система АБС
7	30	Электровентилятор системы охлаждения двигателя
8	20	AUX HEATER
9	30	Электровентилятор системы охлаждения двигателя
10	50	PRECRASH
11	40	Обогреватель заднего стекла
12	40	Электропривод регулировки сиденья
13	10	Система кондиционирования
14	15	Электрическая розетка
15	DIECER
16	—
17	15	Электропривод люка крыши
18	20	Эпектрообогрев сидений
19	15	Блок управления оборудованием салона
20	25	Аудиосистема
21	20	Омыватель фар
22	15	Противотуманные фары
23	25	Электропривод замка двери
24	—
25	—
26	5	Стоп-сигналы
27	15	Звуковой сигнал
28	5	Система управления двигателем
29	10	Указатели поворота и аварийная сигнализация
30	—	—
31	10	Электронная система блокировки рулевого вала
32	10	Система управления двигателем
33	—	—
34	40	Защита электрических цепей
35	—
36	GLOWSIG
37	—
38	7.5	Электрообогрев зеркал
39	30	Антиблокировочная система АБС и система стабилизации
40	15	Правая лампа ближнего света фар
41	15	Левая лампа ближнего света фар
42	10	Правая лампа дальнего света фар
43	10	Правая лампа ближнего света фар
44	15	Форсунки
45	20	Бензонасос
46	GLOW
47	10	Система управления двигателем
48	10	Форсунки

Блок в салоне

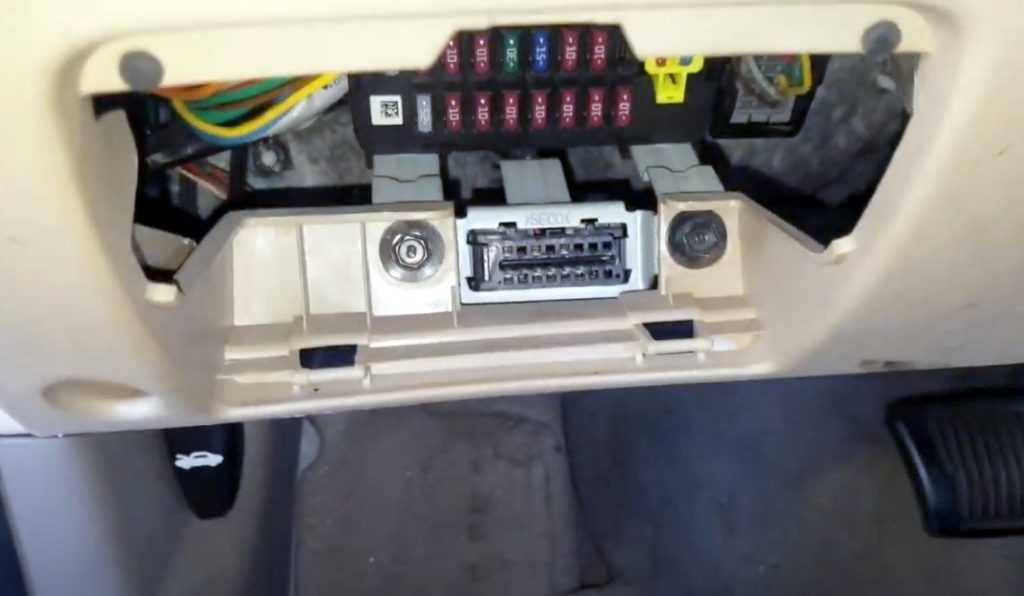

Расположен в в нижней части панели приборов за защитной крышкой, там же и находится диагностический разъём.

Схема

Фото — схема

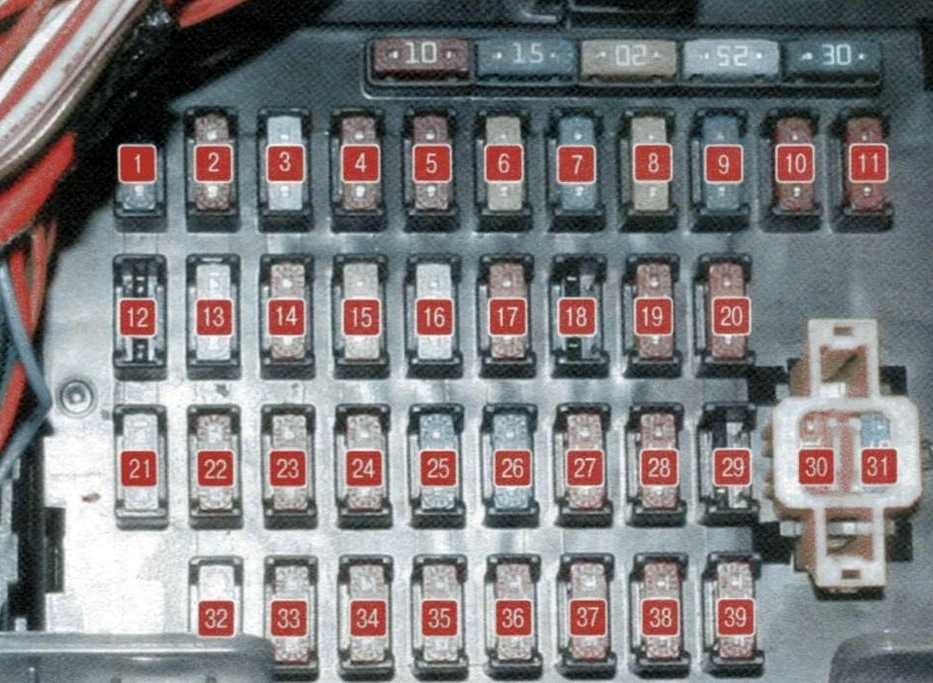

Обозначение предохранителей

1	15А RR WIPER Стекло очиститель двери задка
2	10А H/LP Лампы левой фары
3	25А FR WIPER Стекло очиститель ветрового окна
4	10А BLOWER Вентилятор
5	10А H/LP (RH) Лампы правой фары
6	20А S/ROOF Люк в крыше
7	15А STOP LP Стоп- сигналы
8	20А C/DR LOCK Центральный выключатель замков дверей
9	15А IGN COIL Катушка зажигания
10	10А ABS Анти блокировочная система тормозов
11	10А B/UPLP Фонарь света заднего хода
12	BMS — Резерв
13	25А C/LIGHTER Прикуриватель
14	10А FOLD’G Привод складывания наружных зеркал заднего вида
15	20А HTR SEAT Обогрев сидений
16	25А AMP Усилитель
17	10А FR FOG LP Противотуманные фары
18	10А DRL Фары для дневной езды
19	10А ECU Система управления двигателем
20	10А CLUSTER Панель приборов
21	25А P/WDW RH Блокировка электрических стекло подъемников (правая сторона)
22	10А AUDIO Аудиосистема, маршрутный компьютер
23	10А RR FOG LP Задний противотуманный фонарь
24	10А IGN Выключатель (замок зажигания)
25	30А HTD GLASS Обогрев заднего стекла
26	15А A/BAG Подушка безопасности
27	10А TCU Блок управления автоматической коробкой передач
28	10А SNSR Датчики
29	SPARE — Резерв
30	10А MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31	15А AUDIO Аудиосистема
32	25А P/WDW LH Блокировка электрических стеклоподъемников (левая сторона)
33	10А HTD MIRR Система обогрева наружных зеркал заднего вида
34	10А TAIL LP(LH) Левый задний габаритный огонь
35	10А TAIL LP(RH) Правый задний габаритный огонь
36	10А HAZARD Аварийная сигнализация
37	10А T/SIG LP Фонари указателей поворота
38	10А A/BAG IND Контрольная лампа подушки безопасности
39	10А START Красный Реле стартера

С обратной стороны блока могут крепится некоторые элементы реле: аварийной сигнализации и указателей поворота, реле звукового сигнала и т. д.

Отдельное реле стоп сигналов стоит в задней части, рядом с блоком управления задними сигналами

Блоки предохранителей и реле в салоне

Основная плата с предохранителями Audi A4 B7

Расположен данный блок с левого торца панели приборов за пластиковой крышкой.

Схема

Расшифровка схемы

№	Назначение
1	10А кондиционер
2	5А фонари освещения пространства для ног
3	5А обуреваемые жиклеры стеклоомывателя
4	5А вентилятор системы охлаждения
5	10А телефон, сенсор уровня моторного масла, многофунк­циональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая коробка передач (кулиса переключения передач)
6	5А кондиционер (датчик оценки качества воздуха), датчик давления
7	10А электронная система динамической стабилизации (ESP), выключатель сигнала торможения, датчик педали сце­пления, датчик угла поворота рулевого колеса
8	5А телефон
9	15А усилитель тормозного привода (вакуумный насос)
10	5А автоматический регулятор угла наклона фар. Adaptive light (поворотный свет) справа
И	отсутствует
12	10А диагностическая розетка
13	10А модуль рулевой колонки
14	10А фонари сигнала торможения
15	10А комбинация приборов, система навигации
16	5А устройство для открывания гаражных ворот
17	10А помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах, сенсор дождя/света
18	5А Адаптивный свет (поворотный свет) слева
19	15А противотуманный свет
20	отсутствует
21	отсутствует
22	15А дверь водителя/ переднего пассажира
23	15А задние двери
24	20А комфортабельное электрооборудование с центральным управлением
25	30А вентилятор отопителя
26	30А обогрев заднего стекла
27	30А розетка прицепа (блок управления)
28	20А топливный насос, дополнительный насос дизельного двигателя
29	отсутствует
30	20А подъемно-сдвижная панель крыши
31	15А автоматическая трансмиссия, диагностическая розетка, автоматически экранируемое внутреннее зеркало
32	20А штепсельная розетка прицепа
33	15А прикуриватель
34	15А отсутствует
35	20А розетка в багажнике
36	30А стеклоочиститель
37	30А насос стеклоомывателя и устройства чистки фар
38	15А комфортабельное электрооборудование с центральным управлением, отпирание багажника
39	20А радиосистема
40	25А звуковой сигнал
41	30А автономный отопитель
42	25А электронная система динамической стабилизации (ESP)
43	15А управление двигателем
44	35А обогрев сидений

Блоки предохранителей и реле под приборной панелью

Схема 1 блока

Назначение

1
2
3
4	Блок управления 3 системы сигнализации такси-hands-free
A
B	Дополнительное оборудование
c
D
H	(50A) Антиблокировочная система тормозов(ABS)
G	(40A/60A) Блок управления 1 электродвигателем вентилятора системы охлаждения
F	(10A) Обслуживающие автомобили
E	Блок управления 2 электродвигателем вентилятора системы охлаждения если установлен

Схема 2 блока

Описание схемы предохранителей

1	Реле топливного насоса- бензин
2	Блок управления усилителем рулевого управления (Servotronic) (если установлен)
3	Реле звукового сигнала (двойная тональность)
4	Реле вакуумного насоса усилителя тормозов (если установлено)
5
6	Реле вспомогательных цепей зажигания
7
8
9
F1
F2	(10A) Тепловой предохранитель электропривода солнцезащитной шторки заднего стекла
F3
F4	(30A) Тепловой предохранитель электропривода задних стеклоподъёмников
F5	(10A) Электропривод сидений (регулировка поясничной опоры)
F6	(30A) Тепловой предохранитель электропривода передних стеклоподъемников
F7	(30A) Разъем электрооборудования прицепа

Схема 3 блока

Назначение

1	—
2	Реле 2 нагревателя охлаждающей жидкости — высокая мощность
3	Реле 1 нагревателя охлаждающей жидкости — низкая мощность
F1	(30А) Дополнительный отопитель – 2003 г
F2	(40A) Нагреватель охлаждающей жидкости
F3	(60A) Нагреватель охлаждающей жидкости

Блок предохранителей и реле в подкапотном пространстве

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.

Схема расположения предохранителей в монтажном блоке, который находится под капотом Элантра:

Реле ближнего света фар
Реле электродвигателя вентилятора системы охлаждения
Реле стартера
Реле топливного насоса
Реле звукового сигнала
Реле системы управления двигателем
Реле электромагнитной муфты компрессора кондиционера
Реле электродвигателя очистителя лобового стекла
Реле дальнего света фар
Реле противотуманных фар
F1	(30A)
F2	(30A)
F3	(30A) Реле электродвигателя вентилятора системы охлаждения
F4	(30A)
F5	(50A) Генератор
F6	(10A) Запасной
F7	(10A) Запасной
F8	(15A) Система управления двигателем
F9	(10A) Система управления двигателем
F10	(15A) Лампы системы освещения в дневное время
F11	(20A) Омыватели фар
F12	(15A) Противотуманные фары
F13	(10A)
F14	(15A)
F15	(15A) Реле дальнего света фар
F16	(15A) Реле ближнего света фар
F17	(100AГенератор
F18	(30A) Антиблокировочная система тормозов (ABS)
F19	(30A) Антиблокировочная система тормозов (ABS)
F20	(30A) Система рециркуляции воздуха (кондиционер /отопитель)
F21

Дополнительный блок для дизельных двигателей.

Находится с левой стороны моторного отсека. 1 — Реле свечей накаливания F1 (30A) — Подогреватель топлива F2 (30A) — Нагреватель охлаждающей жидкости F3 (80A) — Свеча накаливания F4 (60A) — Нагреватель охлаждающей жидкости

Описание и назначение предохранителей.

F1	(10A) указатели поворотов и фонари заднего хода
F2	(10A) Генератор
F3	(15A) Система SRS
F4	(10A) Аварийная сигнализация
F5	(10AКондиционер/отопитель
F6	(10A) габариты правая сторона
F7	(10A) Задние левые габариты
F8	(10A) Противоугонная система
F9	(10A) аудиосистема, электродвигатель зеркал, часы
F10	(10A) круиз контроль, датчик скорости, АКПП
F11	(10A) Антиблокировочная система тормозов (ABS)
F12	(10A) Система SRS
F13	(30A) Реле обогревателя заднего стекла
F14	(20A) Антенна с электроприводом
F15	(15A) Центральный замок, люк
F16	(15A) стоп-сигнал, электропривод стеклоподъемников
F17	(10A) обогреватель зеркал
F18	(15A) предохранитель прикуривателя хендай элантра 3, розетка для дополнительного оборудования
F19	(10A) Задние противотуманные фонари
F20	(10A) кондиционер
F21	(15A) Очиститель/омыватель заднего стекла
F22	(20A) Очистители и омыватели
F23	(20A) Подогреватель сидений
F24	(10A)
F25	(15A) освещение салона и багажного отделения
F26	(30A) Электропривод стеклоподъемников

Вывод
