Ленд крузер 100 где находятся предохранители

Предохранители и блоки в салоне Land Cruiser 100

Схема предохранителей в салоне для LHD-компоновки с 1998 по 2003 года Предохранители в Тойоте Ленд Крузер 100, выпущенной с 1998 по 2003 года, для левосторонней компоновки (LHD) располагаются слева (если смотреть со стороны салона авто). Рядом по схеме находится:

• плавкие вставки настроек рулевой колоны, реле поворотных указателей — №1, №4;
• транспондер ключа (контролирующий компьютер) — №5;
• узел, управляющий блокировкой дверей, и ETC — №6, №7;
• блочок, включающий/выключающий поворотные фары — №1;
• AHC или реле конструкции, созданной для управления кузовной высотой — №22;
• основной блочок подушек безопасности (находится практически в центре салона) — №21;
• управляющий блочок — №19;
• замедляющий датчик — №20;
• контрольные блоки приборной панели и противоугонной системы (располагаются выше, по центру) — №10, №11.

В отличие от указанной комплектации, в Тойоте Ленд Крузер LHD выпуска 2003-2007 годов, предохранители компьютера автотранспондера ключа (№5) расположены справа, а вместо распредблока или реле MTR (справа) установлен предохранительный блок (№17).

Схема предохранителей в салоне для LHD-компоновки с 2003 по 2007 год

Блок плавких вставок в салоне TLC 100 (1998 – 2002)

Схема блока предохранителей в салоне Крузак 100 имеет в салоне плавкие предохранители (предохранительные блоки), отключающие при необходимости:

• электропривод зеркал Ленд Крузер 100 (MIRR) — №1;
• подушки безопасности, преднатяжение ремней (SRS) — №2;
• ABS, механизм впрыска, другие подушки/ремни, сигнал, говорящий о разрядке (IGN) — №4;
• прикуриватели, автоантенну, аудиосистему (CIGAR) — №3;
• прогрев заднего стекла (DEFOG) — №15;
• стеклоподъёмники, замок, люк, изменения положения рулевого колеса, ABS, привод для сидений (POWER, ECU-IG) — №5, №21;
• сигналы STOP — №13;
• освещение (DOME) — №6;
• конструкцию для контроля положения кузова (AHC-IG, AHC-B) — №7, №18;
• управляющую блокиратором дифференциала схему (DIFF) — №8;
• индикаторы сервисных предупреждений, коробку передач, задние огни, (GAUGE) — №9;
• омыватели, стеклоочиститель (WIPER) — №10;
• приспособление для холостого хода мотора (I/UP) — №11;
• задний обогреватель (RR HTR) — №20;
• противотуманки, находящиеся спереди (FR FOG) — №12;
• задний кондиционер (RR A.C) — №14;
• противоугонную систему, регулирование руля, ходовые огни дневные (ECU-B) — №16;
• освещение номера, габаритные, ходовые фары, панельную подсветку (TAIL) — №17;
• разъём диагностический (OBD) — №19;
• розеточку (PWR OUTLET) — №22.

Узлы предохранителей LC 100 (2002 – 2007)

Схема левого блока предохранителей в салоне Левый блок плавких вставок Ленд Крузер 100 включает в себя контроль отключения:

• прикуривателя (CIG) — №2;
• кондиционера (A/C) — №16;
• схемы впрыска бензина (AM1, ECU−IG1) — №4, №12;
• подогрев для заднего стекла, топлива (DEFOG, FUEL HTR) — №5, №7;
• обогревателя дополнительного (POWER HTR) — №8;
• снижения токсичности (EFI NO.2, ECD NO.2) — №10;
• компиляции нескольких приборов (GAUGE1) — №11;
• розеток (PWR OUTLET) — №1;
• навигатора (ECU−B1) — №13;
• конструкции для питания прицепа Ленд Крузер 100 (BATT CHARGE) — №15;
• фонарей, сигнализирующих об остановке машины (STOP) — №17;
• диагност-разъёма Ленд Крузер 100 (OBD−2) — №18;
• холостого хода (IDEL UP) — №19;
• привода сиденья слева (LH SEAT) — №20;
• центр.замка, стеклоподъёмников (DOOR) — №21;
• подсвечивания приборной панели (ACC) — №3;
• системы блокировки (DBL LOCK) — №14;
• люка Ленд Крузер 100 (SUN ROOF) — №22;
• заднего очистителя автостекла (RR WIPER) — №23;
• управления кузовным положением (AHC−B, AHC−IG) — №6, №9.

Перегоревший и исправный предохранитель Land Cruiser 100 (предохранители узла справа):

• зарядка для автоприцепа (BATT CHARGE) — №18;
• замок центральный, стеклоподъёмники (ECU−B2) — №1;
• омыватель (WASHER) — №3;
• регулирование наклона/высоты руля (TIL&TEL) — №20;
• салонное освещение Ленд Крузер 100 (DOME) — №5;
• рулевое управление (VGRS) — №6;
• левые стеклоподъёмники (P/W (FL), P/W (RL)) — №7, №8;
• стеклоочиститель (WIPER) — №9;
• кондиционер, расположенный сзади (ECU−IG2, RR A/C) — №10, №21;
• схема полного привода (DIFF) — №2;
• подогревание сидений (SEAT HTR) — №11;
• свет для автомобильного R-хода (GAUGE2) — №12;
• комбинация приборов (MET) — №13;
• система распределенного впрыска (ING) — №14;
• противоугонка (SECURITY) — №15;
• задний, передний правые стеклоподъёмники (P/W (RR) и P/W (FR)) — №16, №17;
• аудиосистема (RADIO) — №4;
• электропривод правого сиденья (RH SEAT) — №22.

Схема правого блока предохранителей в салоне

Блок предохранителей УАЗ Патриот

Блок предохранителей УАЗ Патриот 316300 с 2005 года выпуска

• К2 — реле-прерыватель стеклоочистителя;
• К3 — реле-прерыватель указателей поворота;
• К4 — реле включения ближнего света фар;
• К5 — реле включения дальнего света фар;
• К6 — дополнительное (разгрузочное) реле;
• К7 — реле включения обогрева заднего стекла;
• К8 — реле включения противотуманных фар;
• F1-F23 — плавкие предохранители (см. таблицу)

• К1 — реле стартера;
• К2 — реле времени стеклоомывателя двери задка;
• К3 -реле электровентилятора системы охлаждения двигателя;
• К4 — реле звуковых сигналов;
• К5 — реле электробензонасоса;
• К6 — реле КМПСУД;
• F1-F5 — плавкие предохранители (см. таблицу).

Расшифровка блока предохранителей УАЗ Патриот 316300 с 2005 года выпуска:

Обозначение	Сила тока, А	Защищаемые цепи
Монтажный блок
F1	5	Освещение приборов, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковой сигнал, электропривод зеркал
F8	20	Элемент обогрева заднего стекла
F9	20	Очистители и смыватели стекол
F10	20	Резерв
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор дальнего света фар
F14	10	Левая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворотов
F17	7,5	Плафоны освещения, подкапотная лампа, выключатель сигнала торможения
F18	25	Отопитель, прикуриватель, выключатель обогрева заднего стекла
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F21	10	Запасной предохранитель
F22	20	Запасной предохранитель
F23	30	Запасной предохранитель
Блок реле и предохранителей
F1	10	Силовая цепь реле электробензонасоса
F2	20	Силовая цепь реле КМПСУД
F3	20	Силовая цепь реле стартера
F4	25	Силовая цепь реле вентилятора
F5	80 (90)	Питание монтажного блока

Блок предохранителей УАЗ Патриот 316300 с 2007 года выпуска

Cхема блока предохранителей:

• К2 — реле-прерыватель стеклоочистителя;
• К3 — реле-прерыватель указателей поворота;
• К4 — реле включения ближнего света фар;
• К5 — реле включения дальнего света фар;
• К6 — дополнительное (разгрузочное) реле;
• К7 — реле включения обогрева заднего стекла;
• К8 — реле включения противотуманных фар;
• F1-F23 — плавкие предохранители (см. таблицу)

• К1 — реле стартера;
• К2 — реле времени стеклоомывателя двери задка;
• К3 — реле звуковых сигналов;
• К4 — реле КМПСУД;
• К5 — реле электробензонасоса;
• К6 — реле электровентилятора;
• К7 — реле электровентилятора;
• F1-F10 — плавкие предохранители (см. таблицу)

• К1 — реле включения вентилятора отопителя салона;
• К2 — реле 1 заслонки рециркуляции;
• К3 — реле 2 заслонки рециркуляции;
• К4 — реле муфты компрессора;
• К5 — реле вентилятора 1;
• К6 — реле вентилятора 2;
• F1-F3 — плавкие предохранители (см. таблицу)

Расшифровка блока предохранителей:

Обозначение	Сила тока, А	Защищаемые цепи
Монтажный блок
F1	5	Освещение выключателей и органов управления, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы, электропривод зеркал
F8		Обогрева заднего стекла, наружных зеркал МУС
F9	20	Очистители и смыватели стекол, дополнительный отопитель салона
F10	20	Прикуриватель
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор дальнего света фар
F14	10	Левая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворота
F17	7,5	Плафоны освещения, выключатель сигнала торможения
F18	25	Отопитель, выключатель обогрева заднего стекла и наружных зеркал
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F21-23	10; 20; 30	Запасные предохранители
Блок реле и предохранителей
F1	30	Силовая цепь реле вентилятора
F2	25	Антиблокировочна¤ система (АБС)
F3	5	Приборы
F4	10	Силовая цепь реле электробензонасоса
F5	20	Силовая цепь реле стартера
F6	30	Силовая цепь реле вентилятора
F7	20	Силова¤ цепь реле КМПСУД
F8	10	Антиблокировочна¤ система (АБС)
F9	80 (90)	Питание монтажного блока
F10	40	Антиблокировочна¤ система (АБС)
Реле и предохранители
F1	7,5	Муфта компрессора кондиционера
F2, F3	30	Вентилятор 1, вентилятор 2

предохранители Toyota LC200 — поиск по DRIVE2

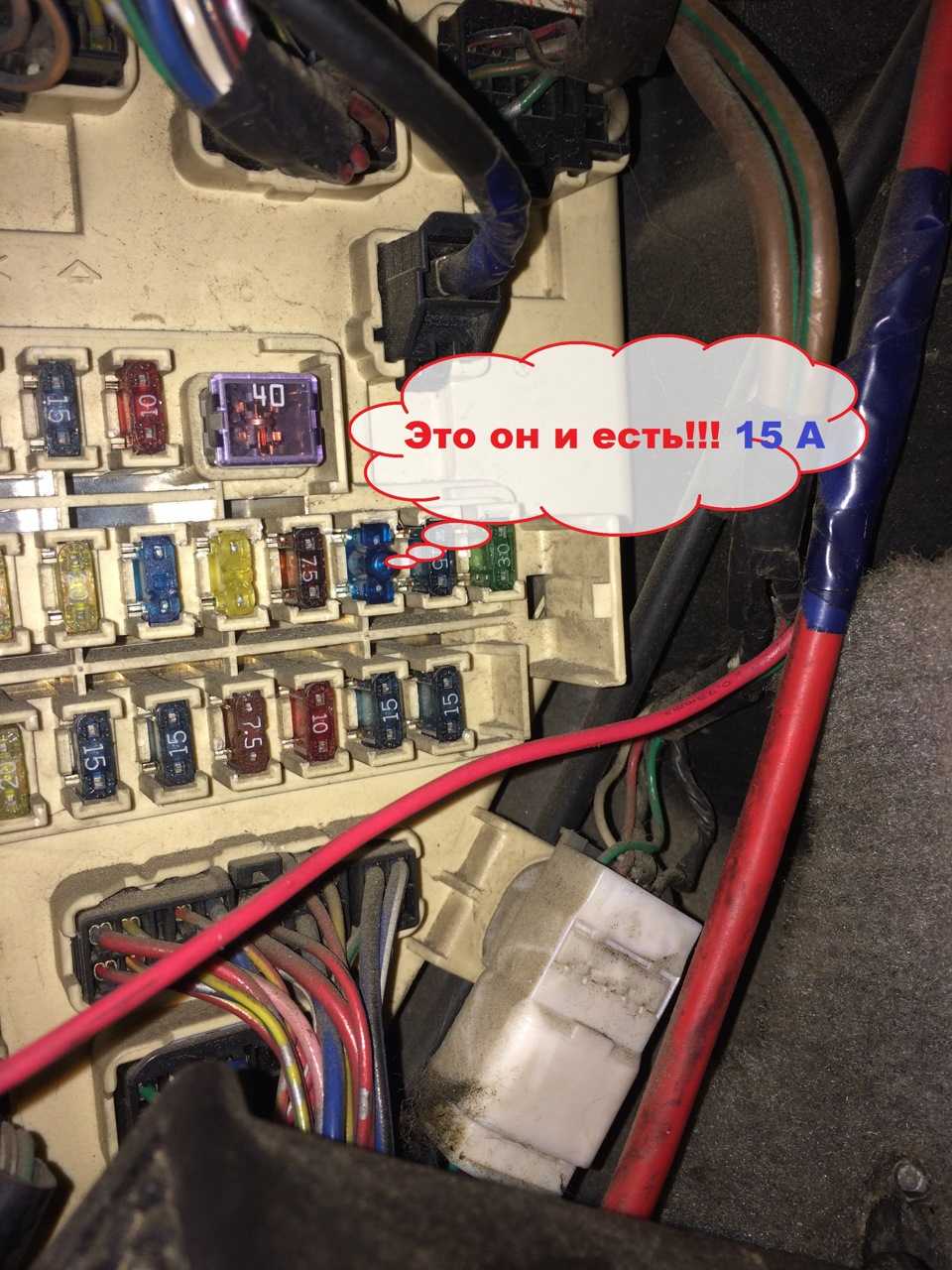

Замена предохранителя на Прикуриватель — Toyota Land Cruiser.

Отзыв владельца Toyota

Land Cruiser 200 — электроника. Всем привет!Сегодня решил заморочится и поменятьпредохранитель на прикуриватель, по мануалу он расположен под панелью со стороны водителя и обозначен как 1 на 15-А, достав его я был удивлён что он.

Реле и предохранители Toyota Land Cruiser 100 (c 08/2002 года).

Предохранителей

и реле на TLC100 целая куча, раскиданы они по разным местам. Поэтому решил сделать небольшой FAQ по ним. Надеюсь кому может пригодится. Расшифровка названияпредохранителей в подкапотном пространстве A.C. — 20 A — Усилитель кондиционера.

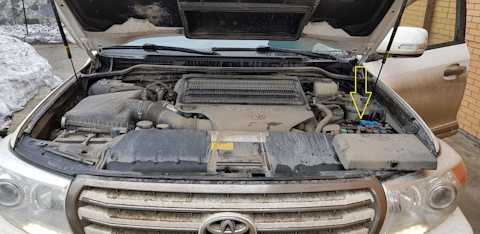

Блок предохранителей — Toyota Land Cruiser, 4.5 л., 2015 года.

Отзыв владельца Toyota

Land Cruiser 200 — электроника. Братцы кто на новом крузаке ездит не знаете где стоитпредохранитель на питание омывателя фар? А то слишком много омывайки уходит(( Добавлю фоткупредохранителя на клаксоны.

Предохранители — Toyota Land Cruiser, 4.6 л., 2014 года на.

Отзыв владельца Toyota

Land Cruiser 200 — электроника. Сгорелпредохранитель прикуривателя, начал ковырять.Блочок ипредохранители под крышкой под рулём.Два болтика крестовой,3 защёлки и вот оно…Блочок маленький, засунули как негру в.

Как отключить омыватель фар — Toyota Land Cruiser, 4.6 л., 2014.

Отзыв владельца Toyota

Land Cruiser 200 — электроника. Как сейчас работает омыватель фар? При включенном ближнем свете фар однократно срабатывает омыватель фар вместе с

Еще можно вынуть предохранитель

, тем сам полностью отключить омыватель фар

Предохранители — Toyota Land Cruiser, 4.7 л., 2011 года на.

Отзыв владельца Toyota

Land Cruiser 200 — электроника. Вот, такой случай произошел!

Вот и парадокс машина меньше, а предохранители

мощнее! Решил проблему кардинально, прикупил крабики, чтобы от аккумулятора на прямую записаться!

Как отключить омыватели фар и ходовые огни. LC 200 — Toyota .

В день 11 Апреля. когда весь мир спрашивает себя сошел ли он с ума. Дам вам коллеги пару ответов на пару вопросов. Для меня иногда кажется лишней функция омывателей фар. Её можно отключить вынув предохранитель

Предохранитель прикуривателя — Toyota Land Cruiser.

Отзыв владельца Toyota

Land Cruiser 200 — электроника. Ещё где то год назад включил в розетку на 220 в багажнике турбодувку Хитачи, ну и сжёгпредохранитель , искать времени не было думаю да и фиг с ним, а тут коллега по работе попросил проверить насос, включается от.

Первая поломка, PCS VSC… — Toyota Land Cruiser, 4.5 л., 2009.

Отзыв владельца Toyota

Land Cruiser 200 — поломка. Поездив на машине месяц, заметил, что датчик ремня безопасности водительского

Расходные запчасти Toyota Land Cruiser 100 1998 — 2007

Тормозные диски передние

ДИСК ТОРМОЗНОЙ ПЕРЕДНИЙ LC100 /DISC, FR

Другие комментарии поставщиков:— Диск тормозной передний LC100, LEXUS LX470— ДИСК ТОРМОЗНОЙ     Скрыть

Срок поставки	Наличие	Цена	Купить
Сегодня	1 шт.	6 448 р.
1 дн.	11 шт.	6 755 р.

Другие предложения (2) от 7 831 р.

ДИСК ТОРМОЗНОЙ/DISC, FR

Другие комментарии поставщиков:— ДИСК ТОРМОЗНОЙ     Скрыть

Срок поставки	Наличие	Цена	Купить
1 дн.	74 шт.	4 905 р.
15 дн.	54 шт.	16 331 р.

Тормозные диски задние

ДИСК ТОРМОЗНОЙ/ DISC, RR

Срок поставки	Наличие	Цена	Купить
1 дн.	4 шт.	6 134 р.

Диск тормозной задний LC100, LEXUS LX470

Другие комментарии поставщиков:— ДИСК ТОРМОЗНОЙ— ДИСК ТОPМОЗНОЙ     Скрыть

Срок поставки	Наличие	Цена	Купить
1 дн.	1 шт.	9 009 р.
2 дн.	1 шт.	7 010 р.

Другие предложения (3) от 8 669 р.

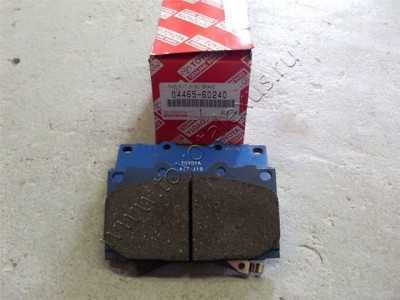

Тормозные колодки передние

КОЛОДКИ ДИСКОВЫЕ

Срок поставки	Наличие	Цена	Купить
15 дн.	8 шт.	8 620 р.
20 дн.	105 шт.	7 568 р.

Тормозные колодки задние

КОЛОДКИ ТОРМОЗНЫЕ ЗАД. LC PAD KIT, DIS

Другие комментарии поставщиков:— КОЛОДКИ ДИСКОВЫЕ     Скрыть

Срок поставки	Наличие	Цена	Купить
1 дн.	7 шт.	3 739 р.
15 дн.	14 шт.	6 364 р.

КОЛОДКИ ДИСКОВЫЕ

Срок поставки	Наличие	Цена	Купить
15 дн.	310 шт.	7 092 р.

КОЛОДКИ БАРАБАННЫЕ

Срок поставки	Наличие	Цена	Купить
15 дн.	1050 шт.	7 964 р.
20 дн.	309 шт.	8 045 р.

Свечи зажигания

СВЕЧА ЗАЖИГАНИЯ (АХТ)

Другие комментарии поставщиков:— Свеча зажигания TOYOTA Camry— OETOY-9091901210_свеча зажигания! Toyota Lexus GS300/IS300/LS400 3.0/4.0 90>/Celica 2.2 91>— СВЕЧА ЗАЖИГАНИЯ (SK20R11) 90919-01210— Свеча зажигания TOYOTA SK20R11 2AZ,2UZ 90919-01210, 90919-01211— Свеча зажигания TOYOTA RAV 4/PREVIA/LEXUS— СВЕЧА ЗАЖИГАНИЯ— Свеча зажигания (иридий) Toyota Avensis/Camry 2.4i— OETOY-9091901210_свеча зажигания! Toyota Lexus GS— Свеча     Скрыть

Срок поставки	Наличие	Цена	Купить
Сегодня	59 шт.	884 р.
15 дн.	6841 шт.	862 р.

Другие предложения (13) от 935 р.

СВЕЧА/PLUG ASSY, GLOW

Другие комментарии поставщиков:— СВЕЧА НАКАЛИВАНИЯ     Скрыть

Срок поставки	Наличие	Цена	Купить
1 дн.	59 шт.	1 989 р.
15 дн.	446 шт.	1 672 р.

Еще предложение за 1 768 р.

Фильтры воздушные

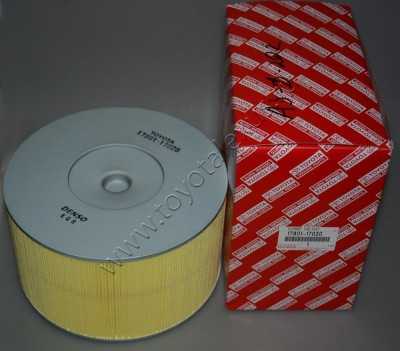

Фильтр воздушный

Другие комментарии поставщиков:— ФИЛЬТРДВС LC100 КРУГЛЫЙ 2 ОТВ/ELEMENT S— ФИЛЬТР ВОЗД LC100 КРУГЛЫЙ 1 ОТВ. (АХТ)— OETOY-1780117020_фильтр воздушный! Toyota Land Cruiser 4.2TD 98>— ФИЛЬТР ВОЗД LC100 КРУГЛЫЙ 1 ОТВ. (АХТ) 17801-17020— Фильтр воздушный TOYOTA LC100, LX470— OETOY-1780117020_фильтр воздушный! Toyota Land Cr     Скрыть

Срок поставки	Наличие	Цена	Купить
На складе	1 шт.	2 000 р.
Сегодня	2 шт.	2 616 р.

Другие предложения (7) от 2 791 р.

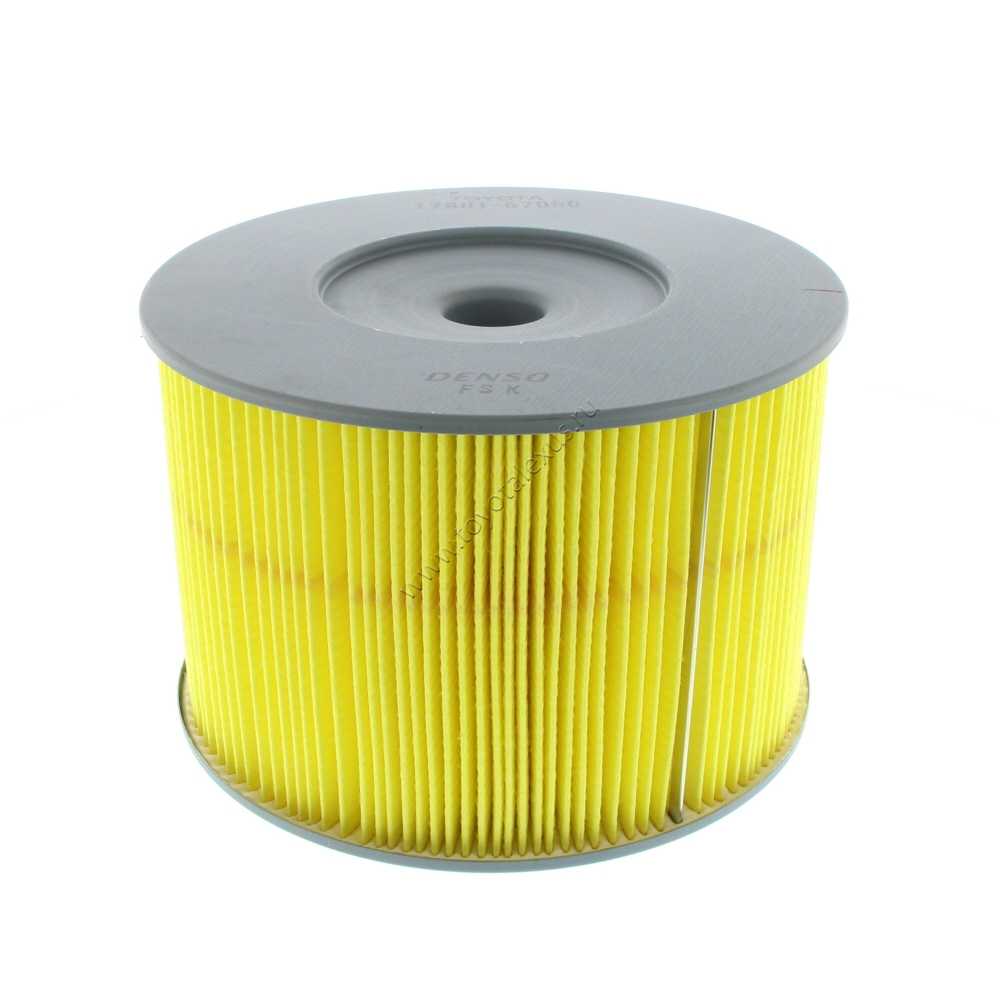

ФИЛЬТР ВОЗДУШНЫЙ (LC 90)

Другие комментарии поставщиков:— OETOY-1780167060_фильтр воздушный! Toyota Land Cruiser 3.0TD 98>— Фильтр воздушный TOYOTA LAND CRUISER 100— ФИЛЬТР ВОЗДУШНЫЙ     Скрыть

Срок поставки	Наличие	Цена	Купить
Сегодня	1 шт.	2 217 р.
1 дн.	5 шт.	2 365 р.

Другие предложения (4) от 2 537 р.

Фильтры салонные

ФИЛЬТР ВОЗДУШНЫЙ

Другие комментарии поставщиков:— ФИЛЬТР ДВС LC100 (КВАДРАТНЫЙ) /ELEMENT S— OETOY-1780150040_фильтр воздушный! Toyota Land Cruiser 4.7 32V 98>— Фильтр воздушный TOYOTA LC 100     Скрыть

Срок поставки	Наличие	Цена	Купить
На складе	1 шт.	2 070 р.
Сегодня	1 шт.	1 924 р.

Другие предложения (5) от 2 052 р.

Фильтры масляные

ФИЛЬТР МАСЛЯНЫЙ

Срок поставки	Наличие	Цена	Купить
На складе	8 шт.	472 р.
На складе	10 шт.	610 р.

Другие предложения (3) от 1 218 р.

ФИЛЬТР МАСЛЯНЫЙ

Срок поставки	Наличие	Цена	Купить
На складе	4 шт.	1 162 р.

Фильтры топливные

ФИЛЬТР ТОПЛИВНЫЙ LX

Другие комментарии поставщиков:— OETOY-2330050090_фильтр топливный! Toyota Land Cruiser 4.7 98>— ФИЛЬТР ТОПЛ./ FILTER ASSY, FUEL— Фильтр топливный TOYOTA LAND CRUISER 100— ФИЛЬТР ТОПЛИВНЫЙ— ФИЛЬТP/-50110/     Скрыть

Срок поставки	Наличие	Цена	Купить
На складе	3 шт.	2 921 р.
1 дн.	23 шт.	2 833 р.

Другие предложения (5) от 2 901 р.

ФИЛЬТР ТОПЛИВНЫЙ

Срок поставки	Наличие	Цена	Купить
15 дн.	10 шт.	3 945 р.

Щетки стеклоочистителя

ЩЕТКА 400

Другие комментарии поставщиков:— ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ     Скрыть

Срок поставки	Наличие	Цена	Купить
На складе	1 шт.	1 012 р.
15 дн.	35 шт.	1 358 р.

Еще предложение за 1 379 р.

Щётка стеклоочистителя

Другие комментарии поставщиков:— ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ 550ММ, КРЕП HOOK/TOYOTA— ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ— Щетка-двоpник     Скрыть

Срок поставки	Наличие	Цена	Купить
Сегодня	1 шт.	2 424 р.
2 дн.	2 шт.	1 682 р.

Другие предложения (2) от 1 765 р.

ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ ЗАДНЯЯ/TOYOTA

Другие комментарии поставщиков:— ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ     Скрыть

Срок поставки	Наличие	Цена	Купить
1 дн.	3 шт.	716 р.
15 дн.	15 шт.	1 192 р.

ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ

Срок поставки	Наличие	Цена	Купить
15 дн.	37 шт.	2 674 р.
20 дн.	1 шт.	2 680 р.

ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ

Срок поставки	Наличие	Цена	Купить
15 дн.	10 шт.	2 906 р.

запрос по VIN коду

В салоне

Под передней панелью расположен монтажный блок, отвечающий за «салонные» предохранители:

• управления зеркалами;
• пассивной системы безопасности;
• прикуривателя;
• управления двигателем;
• снижения токсичности;
• освещения салона;
• активной системы управления высотой расположения кузова;
• очистителей;
• омывателей;
• системы повышения частоты вращения;
• противотуманок;
• стоп-сигналов;
• управления задним кондиционером и отопителем;
• настройки положения руля;
• габаритных огней и подсветки номеров;
• антиблокировки;
• круиз-контроля;
• дополнительных источников питания.

Некоторые из предохранителей, относящиеся к блоку салона, дублируют элементы моторного отсека. Сделано это для того, чтобы обеспечить сохранность ключевых систем авто.

О прикуривателе

Предохранитель прикуривателя Ленд Крузер 100 отличается от остальных аналогичных элементов: он представляет собой не пластиковую детальку, а легкоплавкую проволоку, «обкручивающуюся» вокруг входа в прикуриватель. Сегодня назначение прикуривателя в корне изменилось: из элемента, поджигающего сигареты, он превратился в автомобильную розетку, питающую подключаемый владельцем элемент.

Проблема заключается в том, что водители и пассажиры пренебрегают базовыми правилами безопасности, подсоединяя к прикуривателю то, что считают нужным. Устройства, для зарядки которых используется это гнездо, не должны потреблять ток выше 12 В (стандартный для большинства прикуривателей). В противном случае высока вероятность того, что из-за постоянного нагревания детали произойдет воспламенение за передней панелью, что чревато ремонтом машины. Во время езды желательно время от времени касаться той части панели, где расположен прикуриватель, чтобы хотя бы так оценивать его температуру.

Блок электрооборудования

Отдельно в схеме предохранителей Ленд Крузер 100 выделяют элементы, обеспечивающие сохранность электрооборудования — электронные блоки управления:

• приводом люка (на люке);
• навигацией (у центральной консоли);
• электрооборудованием кузова (левый край «торпеды», у водительской двери);
• монитором заднего вида (центральная консоль, ближе к водительскому сидению);
• блокировкой рычага переключения передач (под рычагом);
• антиблокировкой, курсовой устойчивости, контроля скорости (левая нижняя часть «торпеды», у водительской двери);
• стеклоочистителями (левая задняя дверца);
• приемника иммобилайзера (справа от руля + верхняя часть передней панели, над мультимедиа);
• противоугонки (верхняя часть передней панели, над экраном мультимедиа);
• блокировкой дифференциалов (за «торпедой», над бардачком);
• мотором и автоматической коробкой передач (нижняя часть бардачка).

Но электрификация машин продолжается, поэтому элементов, на страже которых будут стоять предохранители, с каждым годом становится все больше. Не исключено, что в будущем количество этих деталей увеличится.

Схема предохранителей и реле Toyota Land Cruiser 100

Данные таблицы и чертежи предназначены для автомобилей Тойота с 1997 до 2007 года выпуска.

Защищаемые цепи	Напряжение	ПР
ALT-S – цепь зарядки	7.5 A	№ 1
АМ1 – запуск	20 A	№ 2
Климатическое оборудование	20 A	№ 3
Климатическое оборудование	10 A	№ 4
SEAT HTR – цепь подогрева автокресел	15 A	№ 5
Топливо-подогреватель	20 A	№ 6
Подогрев наружных зеркал	15 A	№ 7
Система очистки фар	20 A	№ 8
CDS FAN – отсутствие цепи	20 A	№ 9
EF1 or ECD цепь топливного впрыска, бензонасоса	20 A	№ 10
Сигнал автомобиля	10 A	№ 11
Заслонка дроссельная	15 A	№ 12
Автомагнитола	20 A	№ 13
HAZ-TRN – аварийка и повороты	15 A	№ 14
АМ2 – цепь пуска мотора, уменьшение токсичности выхлопа, компоненты JGN	30 A	№ 15
ECU-B1 – блокировка замков, электрические стеклоподъемники, цепь обогрева стеклоочистителей, беспроводный пульт управления, задняя противотуманка, кондиционеры	10 A	№ 16
Левый световой прибор дальнего света	20 A	№ 17
Передние туманные огни, правый световой прибор дальнего света	20 A	№ 18
Левый световой прибор ближнего света	10 A	№ 19
Правый световой прибор ближнего света, регулировка света фар	10 A	№ 20
Автоматическая регулировка зеркал	10 A	№ 21
Ремни безопасности, подушки SRS	15 A	№ 22
Цепь прикуривателя, автомагнитола с антенной	15 A	№ 23
Система подачи горючего, понижения токсичности выхлопных газов, индикатор зарядки, подушки SRS	10 A	№ 24
Свет в салоне	10 A	№ 25
AHC-IG – отсутствие цепи	20 A	№ 26
DIFF – блокировка полного привода	20 A	№ 27
Эуммерные сигналы, приборная панель. Цепь питания датчиков, индикаторов предупреждения, кондиционеров, трансмиссии, света заднего хода, лебедки, дистанционного пульта	15 A	№ 28
Система омывателя и очистки стекол	20 A	№ 29
Холостой ход двигателя	7.5 A	№ 30
Передние противотуманные огни	15 A	№ 31
Стоп-сигналы	15 A	№ 32
Кондиционер	30 A	№ 33
Подогрев заднего стекла	20 A	№ 34
ЕСU-В – регулировка рулевого управления	15 A	№ 35
Лампы номерных знаков, стояночные огни	15 A	№ 36
АНС-В – отсутствие цепи	15 A	№ 37
Система диагностики	10 A	№ 38
RR HTR – кондиционер	10 A	№ 39
Антенна, блокировка тормозов	15 A	№ 40
PWR OUTLET – обзор мощности	15 A	№ 41
ABS №1 – блокировка тормозов	40 A	№ 42
АНС – отсутствие цепи	50 A	№ 43
АСС – все компоненты PRW OUTLET	50 A	№ 44
ABS №2 – блокировка тормозов	40 A	№ 45
STARTER – пуск силового агрегата	30 A	№ 46
POWER – система централизованной блокировки замков, стеклоподъемников, люка	30 A	№ 47
MAIN – цепь ПР	100 A	№ 48
ALT – цепь ПР	140 A	№ 49
J/B №2 – цепь ПР	100 A	№ 50
AM №1 – пуск двигателя, чистка фар, цепь ПР АС	80 A	№ 51
HTR	60 A	№ 52
GLOW – система накала	80 A	№ 53

Проверка и замена предохранителей

При обнаружении неисправности электрической системы, проверяют предохранители на наличие повреждений. Если таковы обнаружены (обрыв цепи — знак перегоревшего элемента), запчасти подлежат замене. Порядок процедуры следующий:

• отключить зажигание и всю электронику автомобиля;
• выбрать деталь с одинаковыми характеристиками: к примеру, на Ленд Крузер 200 2013 года выпуска на замену старому предохранителю подкачивающего насоса поставить точно такой же;
• использовать специальный инструмент-пинцет для изымания детали;
• вынимать деталь только прямыми движениями, чтобы не расшатать контакты.

Делать это лучше на станции техобслуживания.

Проверка и замена предохранителей

При обнаружении неисправности электрической системы, проверяют предохранители на наличие повреждений. Если таковы обнаружены (обрыв цепи — знак перегоревшего элемента), запчасти подлежат замене. Порядок процедуры следующий:

• отключить зажигание и всю электронику автомобиля;
• выбрать деталь с одинаковыми характеристиками: к примеру, на Ленд Крузер 200 2013 года выпуска на замену старому предохранителю подкачивающего насоса поставить точно такой же;
• использовать специальный инструмент-пинцет для изымания детали;
• вынимать деталь только прямыми движениями, чтобы не расшатать контакты.

Делать это лучше на станции техобслуживания.

Проверка и замена предохранителей

При обнаружении неисправности электрической системы, проверяют предохранители на наличие повреждений. Если таковы обнаружены (обрыв цепи — знак перегоревшего элемента), запчасти подлежат замене. Порядок процедуры следующий:

• отключить зажигание и всю электронику автомобиля;
• выбрать деталь с одинаковыми характеристиками: к примеру, на Ленд Крузер 200 2013 года выпуска на замену старому предохранителю подкачивающего насоса поставить точно такой же;
• использовать специальный инструмент-пинцет для изымания детали;
• вынимать деталь только прямыми движениями, чтобы не расшатать контакты.

Делать это лучше на станции техобслуживания.

Предохранители – общая информация Тойота Ланд Крузер 100

/ Toyota/ toyota-land-cruiser-100/ Бортовое электрооборудование/ Предохранители – общая информация

Предохранители – общая информация

Для защиты контактных цепей электрооборудования автомобиля применяются различные комбинации предохранителей, плавких вставок и прерывателей цепи. Монтажные блоки, устанавливаются в салоне автомобиля и в двигательном отсеке транспортного средства (обратитесь к иллюстрациям ниже).

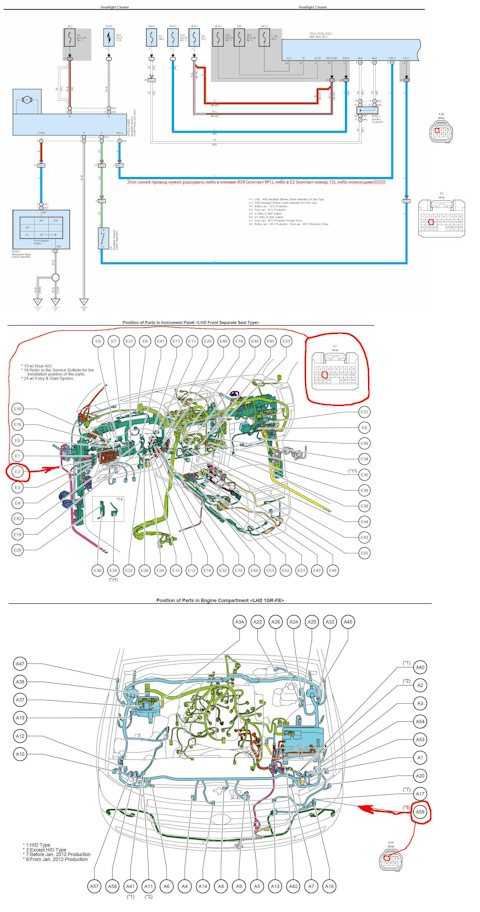

Расположение электрических элементов в передней части салона

Расположение электрических элементов салона

Расположение электрических элементов двигательного отсека

Каждый отдельный предохранитель используется для защиты какого-либо конкретного электрического контура или сразу нескольких контуров. Идентификационная карта размещения предохранителей в монтажном блоке обычно подклеена к крышке последнего, с внутренней ее стороны.

При замене перегоревшего предохранителя строго следите за тем, чтобы устанавливаемый сменный соответствовал по типу вышедшему из элементу. Рассчитанные на различную номинальную силу тока предохранители физически могут ничем не отличаться друг от друга, не являясь при этом взаимозаменяемыми. Каждая из электрических цепей имеет различные рабочие параметры и нуждается в различной степени защиты, поэтому замена предохранителя, рассчитанного на определенную силу тока, не соответствующим ему по параметрам чревата самыми серьезными последствиями (вплоть до возникновения пожара). Рабочие параметры предохранителя (номинальная сила тока) обычно обозначены на его пластмассовом корпусе.

Если новый предохранитель сразу же после установки также выходит из строя, не имеет смысла производить дальнейшую его замену, прежде следует выявить и устранить причину возникновения перегрузки в цепи. В большинстве случаев таковой оказывается короткое замыкание соединительной электропроводки, вызываемое повреждением ее изоляции.

Блок в салоне со стороны водителя

Второй комплект — предохранители на Ленд Крузер 200, которые находятся в салоне авто в левой нижней части под рулем. Отличительная черта этого блока — отсутствие реле. Информация о каждом компоненте, его предназначении и точном месте на панеле находится на схеме, размещенной на крышке блока. Также подробные данные представлены в мануале. Примеры некоторых деталей и их расшифровка:

Номер	Сила тока	Обозначение	Функция
10	20	WSH	Омыватель ветрового стекла
12	20	4WD	Система полного привода
13	5	LH-IG	Генератор переменного тока, подогрев сидений, обогрев зоны щеток стеклоочистителей ветрового стекла, преднатяжители ремней безопасности, мигающий аварийный сигнал, переключатель рычага коробки передач
16, 18, 19, 20	20	RR DOOR RH/LH/LH/RH	Электрические стеклоподъемники задней правой и левой, передней левой и правой дверей.

Общее число компонентов — 31. В нем также есть несколько мест для установки дополнительных деталей. Предохранитель прикуривателя Ленд Крузер 200 расположен именно здесь.

Toyota Corolla Fielder. Замена предохранителей

У всякого юзера (пользователя) , не ремонтника и не автоэлектрика в голове должен быть элементарный набор знаний по электрооборудованию своего авто.

Большинство граждан пользуется сложной японской аппаратурой на бытовом уровне не залазя внутрь и не зная как там все в телевизоре (DVD, видеокамере) все устроено, НО куда присоединить шнур ведущий к розетке, на какие нажимать кнопки и что все включить надо бы в идеале через сетевой фильтр, большинство догадывается.

Если по простому — все электрооборудование замкнуто на блоки реле и предохранителей, месторасположение которых нелишне будет знать даже блондинке за рулем .

Зачастую остановка дворников, не работающие стеклоподъемники, не горящие фары — это не катастрофа, а лишь перегоревший соответствующий предохранитель, который подлежит замене.

Для того, чтобы его поменять предохранитель, нужно купить новый, а в магазин желательно идти со сгоревшим старым, если не уверены, что бы взять именно то, т.к. цена ошибки может быть велика.

В два блока предохранителей и реле:

монтажный блок в отсеке двигателя

Монтажный блок под панелью приборов — располагается за крышкой бардачка, сверху. Если хотя бы раз меняли фильтр салона, то вам все дальше ясно

Если неясно — действуем — крышку бардачка открываем, осторожно снаружи боковины крышки с двух сторон сжимаем руками и тянем на себя — крышка бардачка полностью вышла из пазов. Блок предохранителей сверху за крышкой

Монтажный блок в отсеке двигателя распологается под крышкой капота, справа, рядом с внутренней консолью крыла, как показано на рисунке — позиция 3. Чтобы рис. увидеть в полный размер кликнете по нему .

Принцип работы предохранителей —

при возникновении перегрузки в электрических цепях

— быть расплавленными раньше, чем будет повреждена электропроводка и электрооборудование .

Для снятия и установки предохранителей типа «А» пользуйтесь специальным съемником типа пинцет.

Порядок замены предохранителей:

— перед заменой выключить зажигание и все электроприборы.

— устанавливайте предохранители только нужного номинала силы тока.

— запрещается использовать др. предметы вместо предохранителей («жучки»)

— если после замены предохранитель снова перегорает, то необходимо проверить электроцепи на обрыв и короткое замыкание.

На крышке коробки с предохранителями указаны наименования электрических цепей и характеристики самих предохранителей — 10 А; 20 А. или др.

Если нет запасного предохранителя , то в крайнем случае производитель рекомендует вынуть плавкий предохранитель из позиции » CIG» (прикуриватель) и использовать его, если номиналы силы тока совпадают (15 А).

Если нет предохранителя с номинальным значением, то используйте предохранитель с более низким значением силы тока, как можно более близким к номинальному.

Источник

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Предохранители и реле под капотом Тойота Прадо 120

В моторном отсеке есть несколько монтажных блоков. Детальное их размещение смотрите ниже на схеме.

Описание

1. Блок реле №1
2. Блок предохранителей
3. Блок реле №2
4. Реле очистителей фар
5. Блок управления контролем устойчивости (без VSC)
6. Блок реле №3 (LHD)
7. Блок реле №3 (RHD)

Схема блока предохранителей и реле под капотом Тойота Прадо 120

Описание

№	Имя	А	Назначение
1	SPARE	10	Запасной предохранитель
2	SPARE	15	Запасной предохранитель
3	CDS FAN	20	Вентилятор системы охлаждения
4	RR A/C	30	Задний кондиционер
5	MIR HEATER	10	Обогрев зеркал
6	STOP	10	Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS, VSC, A-TRC, задняя подвеска с регулируемой высотой
7	—	—	—
8	FR FOG	15	Передний противотуманный свет
9	VISCUS	7.5	Вязкостной подогреватель
10	OBD	7.5	Диагностический разъем
11	HEAD (LO RH)	10	Ближний правый свет
12	HEAD (LO LH)	10	Ближний левый свет
13	HEAD (HI RH)	10	Дальний правый свет
14	HEAD (HI LH)	10	Дальний левый свет
15	EFI NO.2	10	Кислородный датчик, датчик массового расхода воздуха
16	HEATER NO.2	7.5	Кондиционер
17	DEFOG	30	Обогрев заднего стекла
18	AIRSUS NO.2	10	Задняя подвеска с регулируемой высотой
19	FUEL HEATER	20	Подогрев топлива
20	SEAT HEATER	20	Подогрев сидений
21	DOME	10	Освещение салона, персональное освещение, система беспроводного дистанционного усправления, подсветка замка зажигания, освещение в дверях
22	RADIO NO.1	20	Аудио система
23	ECU−B	10	ABS, VSC, A-TRC, кондиционера, холодильник, стеклоподъемники
24	ECU−B NO.2	10	Блок управления электрооборудованием кузова
25	—	—	Short pin
26	ALT−S	7.5	Система зарядки
27	—	—	—
28	HORN	10	Звуковой сигнал
29	A/F HEATER	15	Датчик соотношения воздух топливо
F/PMP	15	1KD−FTV: Топливный насос
30	TRN−HAZ	15	Указатели поворота, аварийная сигнализация
31	ETCS	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
32	EFl	20	Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
25	1KD−FTV: Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33	D FR P/W	20	Стеклоподъемник водителя
34	DR/LCK	25	Центральный замок
35	—	—	—
36	RADIO NO.2	30	Аудио система
37	ALT	120	без PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «AIRSUS”, «RR A/C” и «STOP”
140	с PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «PTC-1», «PTC-2», «PTC-3», «AIRSUS”, «RR A/C” и «STOP”
38	HEATER	50	Кондиционер
39	AIRSUS	50	Задняя подвеска с регулируемой высотой
40	AM1	50	Предохранители: «ACC”, «CIG”, «IG1”, «IG1 NO.2”, «ECU−IG”, «FR WIP−WSH”, «RR WIP”, «RR WSH”, «DIFF”, «TEMS” и «STA”
41	PTC-1	40	Вспомогательный отопитель (PTC)
42	J/B	50	Предохранители: «PWR OUTLET”, «P FR P/W”, «P RR P/W”, «D RR P/W”, «D P/SEAT”, «P P/SEAT”, «POWER”, «TAIL” и «PANEL”
43	PTC-2	40	Вспомогательный отопитель (PTC)
44	PTC-3	40	Вспомогательный отопитель (PTC)
45	ABS MTR	40	ABS, VSC, A-TRC
46	AM2	30	Система запуска, предохранители: «IGN”, «GAUGE” и «SRS”
47	ABS SOL	30	без системы курсовой устойчивости: ABS
50	ABS (антиблокировочная система тормозов), VSC (система курсовой устойчивости), A-TRC (активная антипробуксовочная система)
48	GLOW	80	Свечи накала
Реле
R1	Вентилятор системы охлаждения (CDS FAN)
R2	Вспомогательное реле (ACC CUT)
R3	Противотуманный свет
R4	Стартер (STA)
R5	Зажигание (IG)
R6	Отопитель
R7	Муфта компрессора кондиционера (MG CLT)
R8	—
R9	Обогрев заднего стекла (DEFOG)
R10	Насос антиблокировочной системы тормозов (ABS MTR)
R11	Активная антипробуксовочная система (TRC MTR)
R12	Антиблокировочная система тормозов (ABS SOL)
R13	Система помощи при спуске по склону (DAC)
R14	Топливный насос (C/OPN) или EDU
R15	—
R16	Блок управления двигателем (EFI)
R17	Датчик соотношения воздух топливо (A/F HEATER)
R18	Топливный насос
R19	Фары (HEAD)

Описание

№	Реле
R1	Стартер (STA)
R2	Свечи накала (GLOW)

Описание

№	Реле
R1	Пневматическая подвеска (AIR SUS)
R2	Диммер (при наличии дневных ходовых огней)

Схема блока реле №3

Описание

№	Реле
R1	Вспомогательный отопитель (PTC №1)
R2	Вспомогательный отопитель (PTC №2)
R3	Вспомогательный отопитель (PTC №3)
