Предохранители volkswagen jetta vi: схема, расположение блоков

Процесс снятия и замены

Для замены предохранителей в Volkswagen Jetta V потребуется шлицевая отвертка.

В моторном отсеке

Порядок действий следующий:

1. Обездвижить машину, снять клемму с минусовой клеммы аккумулятора.
2. Открыть монтажный блок.
3. Взять пинцет из крышки и вытащить перегоревший предохранитель. Его состояние можно проверить, рассматривая перед источником света. Если предохранитель перегорел, будет видна разорванная перемычка. Если нужно заменить реле, тяните его на себя, раскачивая из стороны в сторону.
4. Вставить новую запчасть.
5. Проверить работу защищаемой цепи. При необходимости найти и устранить короткое замыкание.
6. Установить снятые детали в обратном порядке.

В салоне

Порядок действий следующий:

1. Открыть водительскую дверь.
2. Снять крышку салонного монтажного блока на левом торце приборной панели, подцепив ее с помощью отвертки.
3. Вытащить предположительно перегоревший предохранитель / сломанное реле и заменить его новым.
4. Повторить шаги 4—6 из предыдущего метода.

На этом замена закончена.

Подводя итог, можно сказать, что предохранители в Volkswagen Jetta V расположены в 2 местах: в салоне и под капотом. Для замены плавких вставок не требуется специальных приспособлений.

Описание блока предохранителей Фольксваген Джетта 6

Предохранители существуют даже в самых простых транспортных средствах. Они стали необходимы тогда, когда появились электроприборы и электропроводка. Этот элемент выходит первым из строя в случае, когда повышается уровень тока, тем самым он защищает дорогостоящие приборы.

В автомобилях применяются одноразовые предохранители из легкоплавкого элемента и механизма крепления к контактам. Данные запчасти располагаются в автомобиле как в салоне, так и под капотом. Существует схема защищающих деталей Фольксваген Джетта 2013.

Расположение и схема (для поколения 2012 и 2013 года)

Защитные приспособления и реле объединены связующим узлом, которым является блок предохранителей. Работа автомобиля находится в зависимости от цепей питания Фольксваген Джетта. Фонари освещения, насос для топлива, электрические двигатели вентиляторов охлаждения входят в блок через реле.

Блок предохранителей играет огромную роль для стабильного функционирования систем моделей Volkswagen Jetta 2012,2013. Блок расположен в салоне автомобиля Volkswagen Jetta, слева стороны от панели приборов.

Верхняя полка, которая там расположена, состоит из фиксирующего винта, нижнего кожуха панели приборов, панели приборов и крышки, защищающей блок предохранителей. В случае неисправности приборов следует посмотреть в блок.

Приспособление, которое неисправно, будет сразу заметно своей оплавленной частью и черным налетом.

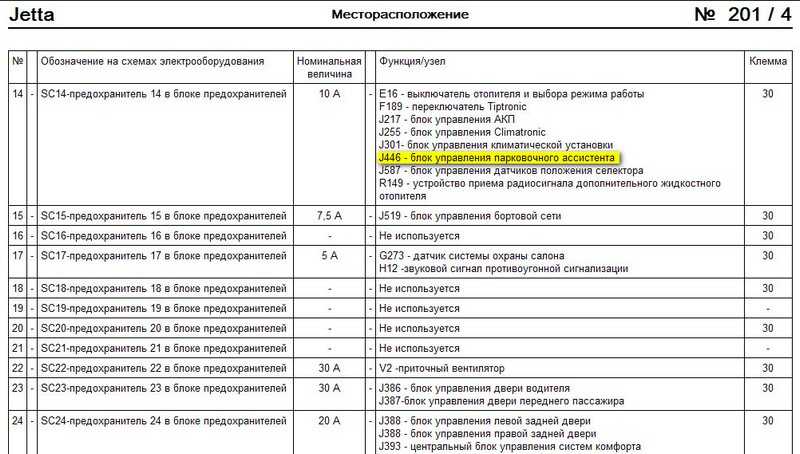

Расположение и схема

Процесс снятия и замены

Как обнаружить сгоревший предохранитель и его заменить

Выбирая защитное приспособление, учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока установки. По пусковому току двигателя проверяются защитные приспособления, которые установили в цепях двигателей.

Элементы защиты проверяются посредством тестера, когда не нужно вынимать элемент из гнезда. Если вы обнаружили перегоревший компанент, то его следует поменять на такой, который будет соответствовать амперным характеристикам. Каждый автолюбитель должен иметь про запас набор защищающих запчастей.

Снятие и замена защищающих запчастей

Прежде чем менять элемент защиты, отключите зажигание, чтобы не вышел из строя его держатель.Найти сгоревшее приспособление, предохраняющее от опасного действия, нелегко.

Посмотрите на внешний вид защищающего приспособления. Оно прозрачно, поэтому можно видеть разрыв. Чтобы убедиться в неисправности цепи, используйте вольтомметр, который стоит недорого. Он поможет вам проверить все автомобильное оборудование.

Этот измерительный прибор отправляет на контакт элемента электрический заряд небольшой мощности, после чего замеряет величину на другом контакте. Если заряда не обнаружили, значит, элемент защиты не работает.

Пользуясь схемой расположения предохранителей, извлеките с помощью специальных щипчиков сгоревшее приспособление, оберегающее от опасного действия, и замените на идентичное.

Снятие и замена компонентов защиты

Предохранитель омывателя фар

Омыватель фар — прибор чрезвычайно нужный, особенно, когда дело касается ночной езды или путешествий в дождь и слякоть. Не беспокойтесь в такую непогоду, ведь действия омывателя фар гарантирует поток света.

Свет, исходящий от фар, должен быть четким и ярким. Однако, из-за омывателя фар может быть увеличен расход жидкости. Многие водители при первых морозах отключают предохранитель омывателя оптики, чтобы под действием соблазна не включить прибор.

Но этот прибор также может выйти из строя. Не забывайте, что за работу омывателя фар также несёт ответственность его защищающий элемент. При отказе в работе прибора очищающего фары, проверьте защитный компонент, и при необходимости замените.

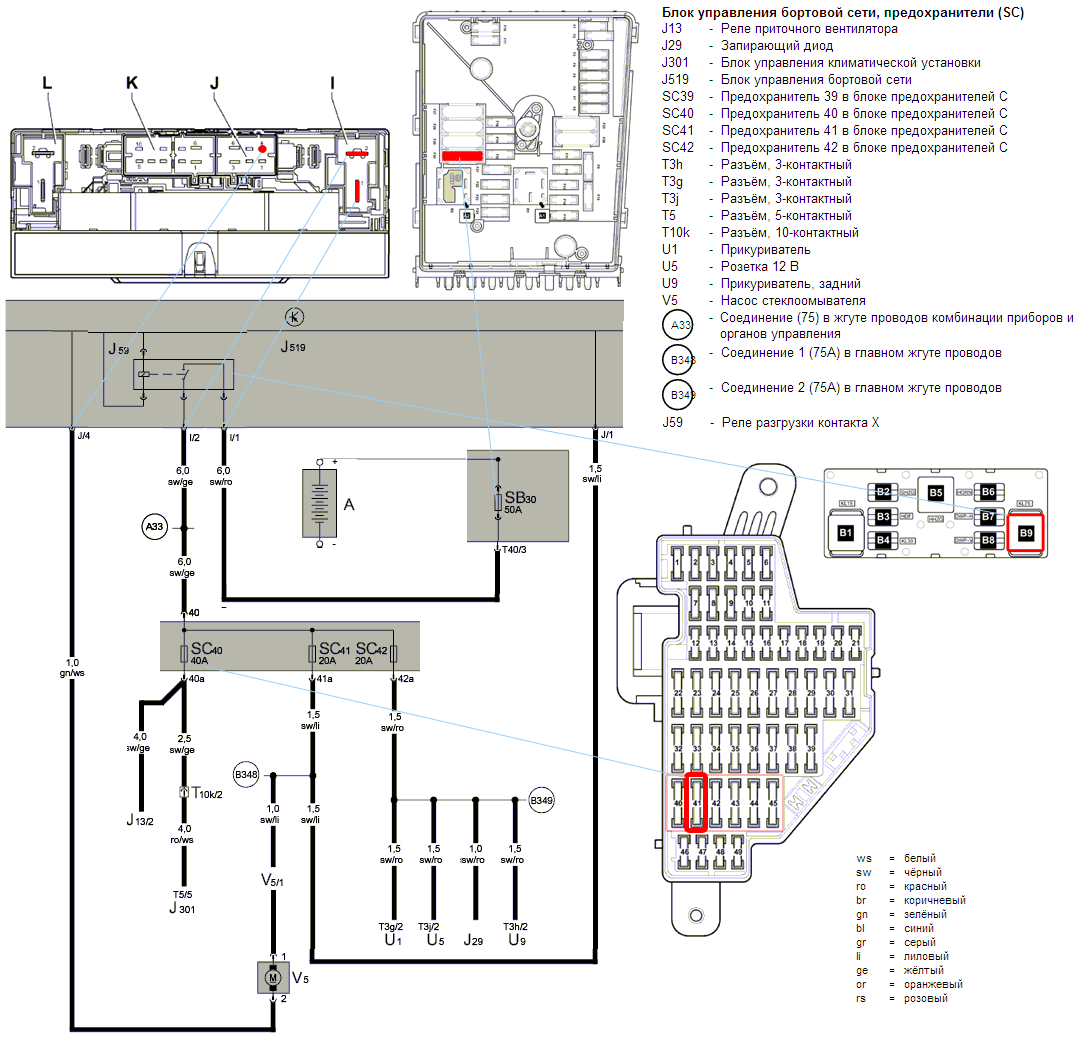

Предохранитель омывателя оптики

avtozam.com

Автозапчасти для иномарок, ремонт авто

Производитель прекрасно понимает, что любой автомобиль, в первую очередь, должен дарить удовольствие от управления. Именно поэтому, седан оснащается отличной линейкой агрегатов, являющихся сплавом инновационных технологий и легендарного немецкого качества.

Спереди Volkswagen Jetta шестого поколения обладает удобными схема предохранителей фольксваген джетта 2012 с неплохой боковой поддержкой, оптимальной по жесткости набивкой, подогревом и большим набором регулировок опционально — с электроприводом.

На втором ряду — грамотно спрофилированный диван и достаточный запас свободного пространства правда, у седана высокий схема предохранителей фольксваген джетта 2012 тоннель и выступающий торец переднего бокса, которые доставляют дискомфорт среднему пассажиру.

Грузовой отсек трехобъемника в стандартном виде вмещает литров поклажи и демонстрирует практически правильную форму. Спинка заднего дивана складывается двумя неравными секциями но ровной площадки не образуетвысвобождая место для перевозки длинномеров.

В нише под полом у автомобиля лежит полноразмерная запаска. Второй — 1. И спереди, и сзади автомобиль оборудован независимыми подвесками с гидравлическими амортизаторами и стабилизаторами — архитектура типа МакФерсон и многорычажная система соответственно.

Немецкий седан укомплектован реечным рулевым центром с электромеханическим усилителем управления.

Новый Фольксваген Джеттаэто полноценный автомобиль C класса, довольно просторный внутри и с объемным багажным отсеком. Внешности добавили несколько ярких штрихов, появилась возможность установки задних светодиодных фонарей.

Кстати, головной свет может иметь галогенные, биксеноновые или светодиодные фары. Классический экстерьер с плавными линиями, разбавлен агрессивными воздухозаборниками в нижней части переднего бампера и интегрированными противотуманками. На Jetta 6 установлены плавкие предохранители различных номиналов: Где находятся предохранители Джетта Предохранители на Джетта 6 базируются в двух местах.

Второе — в салоне, под панелью, в районе расположения левого колена водителя. Для замены понадобятся только щипцы, которые часто можно обнаружить в одном из блоков.

Подкапотный модуль предохранителей

Для доступа к моторному модулю предохранителей и реле, необходимо сдвинуть, по ходу движения авто, фиксирующие элементы крышки и снять ее. После проверки и замены ПП, необходимо установить крышку на место, вернуть фиксаторы в изначальное положение и убедиться в герметичности блока.

Схема расположения плавких элементов в моторном модуле.

Защищаемая цепь или электрооборудование	Номинал, А	Цветовая маркировка	№
Разъем не используется	1
Переключатели рулевой колонки	5	Светло-желтый	2
Разъем OBDII для диагностики	5	Светло-желтый	3
Блок системы ABS, электронные компоненты	30	Светло-зеленый	4
Контроллер автоматической КПП	15	Голубой	5
Приборы на панели	5	Светло-желтый	6
Разъем не используется	7
Магнитола в центральной консоли	15	Голубой	8
GSM-телефон	5	Светло-желтый	9
Контроллер ДВС, реле	5	Светло-желтый	10
Контроллер вентилятора салонного отопителя, контроллер дополнительного отопителя	20	Желтый	11
Контроллер диагностической шины OBDII	5	Светло-желтый	12
ECU, контроллер ДВС	15	Голубой	13
Реле +12В питание бортовой сети	20	Желтый	14
Датчик содержания кислорода в выхлопе, бензонасос, свечи предварительного накала дизельный ДВС	15	Голубой	15
Блок системы ABS, электронные компоненты	30	Светло-зеленый	16
Клаксон	15	Голубой	17
Штатный аудио усилитель	30	Светло-зеленый	18
Дворники переднего стекла	30	Светло-зеленый	19
Разъем не используется	20
+12В подогрев лямбда-зонда	15	Голубой	21
Прерыватель педали тормоза, прерыватель педали сцепления	5	Светло-желтый	22
Насос системы рециркуляции воздуха впускного коллектора, Топливный насос высокого давления, датчик расхода воздуха (ДМРВ)	10	Красный	23
Клапан системы EGR	10	Красный	24
Головная фара передняя, правая сторона	30	Светло-зеленый	25
Головная фара передняя, левая сторона	30	Светло-зеленый	26
Насос системы рециркуляции воздуха впускного коллектора, режим прогрева ДВС	40	Оранжевый	27
Реле стартера ДВС	40	Оранжевый	28
+12В на контакте 30	40	Оранжевый	29
Контакт X	40	Оранжевый	30
Реле двигателя дополнительного вентилятора системы охлаждения двигателя	R1
Реле контроллера автоматической КПП	R2

Описание блока предохранителей Фольксваген Джетта 6

Предохранители существуют даже в самых простых транспортных средствах. Они стали необходимы тогда, когда появились электроприборы и электропроводка. Этот элемент выходит первым из строя в случае, когда повышается уровень тока, тем самым он защищает дорогостоящие приборы.

В автомобилях применяются одноразовые предохранители из легкоплавкого элемента и механизма крепления к контактам. Данные запчасти располагаются в автомобиле как в салоне, так и под капотом. Существует схема защищающих деталей Фольксваген Джетта 2013.

Расположение и схема (для поколения 2012 и 2013 года)

Защитные приспособления и реле объединены связующим узлом, которым является блок предохранителей. Работа автомобиля находится в зависимости от цепей питания Фольксваген Джетта. Фонари освещения, насос для топлива, электрические двигатели вентиляторов охлаждения входят в блок через реле.

Блок предохранителей играет огромную роль для стабильного функционирования систем моделей Volkswagen Jetta 2012,2013. Блок расположен в салоне автомобиля Volkswagen Jetta, слева стороны от панели приборов.

Верхняя полка, которая там расположена, состоит из фиксирующего винта, нижнего кожуха панели приборов, панели приборов и крышки, защищающей блок предохранителей. В случае неисправности приборов следует посмотреть в блок.

Приспособление, которое неисправно, будет сразу заметно своей оплавленной частью и черным налетом.

Расположение и схема

Процесс снятия и замены

Как обнаружить сгоревший предохранитель и его заменить

Выбирая защитное приспособление, учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока установки. По пусковому току двигателя проверяются защитные приспособления, которые установили в цепях двигателей.

Элементы защиты проверяются посредством тестера, когда не нужно вынимать элемент из гнезда. Если вы обнаружили перегоревший компанент, то его следует поменять на такой, который будет соответствовать амперным характеристикам. Каждый автолюбитель должен иметь про запас набор защищающих запчастей.

Снятие и замена защищающих запчастей

Прежде чем менять элемент защиты, отключите зажигание, чтобы не вышел из строя его держатель.Найти сгоревшее приспособление, предохраняющее от опасного действия, нелегко.

Посмотрите на внешний вид защищающего приспособления. Оно прозрачно, поэтому можно видеть разрыв. Чтобы убедиться в неисправности цепи, используйте вольтомметр, который стоит недорого. Он поможет вам проверить все автомобильное оборудование.

Этот измерительный прибор отправляет на контакт элемента электрический заряд небольшой мощности, после чего замеряет величину на другом контакте. Если заряда не обнаружили, значит, элемент защиты не работает.

Пользуясь схемой расположения предохранителей, извлеките с помощью специальных щипчиков сгоревшее приспособление, оберегающее от опасного действия, и замените на идентичное.

Снятие и замена компонентов защиты

Предохранитель омывателя фар

Омыватель фар — прибор чрезвычайно нужный, особенно, когда дело касается ночной езды или путешествий в дождь и слякоть. Не беспокойтесь в такую непогоду, ведь действия омывателя фар гарантирует поток света.

Свет, исходящий от фар, должен быть четким и ярким. Однако, из-за омывателя фар может быть увеличен расход жидкости. Многие водители при первых морозах отключают предохранитель омывателя оптики, чтобы под действием соблазна не включить прибор.

Но этот прибор также может выйти из строя. Не забывайте, что за работу омывателя фар также несёт ответственность его защищающий элемент. При отказе в работе прибора очищающего фары, проверьте защитный компонент, и при необходимости замените.

Предохранитель омывателя оптики

avtozam.com

Расположение и схема (для поколения 2012 и 2013 года)

Защитные приспособления и реле объединены связующим узлом, которым является блок предохранителей. Работа автомобиля находится в зависимости от цепей питания Фольксваген Джетта. Фонари освещения, насос для топлива, электрические двигатели вентиляторов охлаждения входят в блок через реле.

Блок предохранителей играет огромную роль для стабильного функционирования систем моделей Volkswagen Jetta 2012,2013. Блок расположен в салоне автомобиля Volkswagen Jetta, слева стороны от панели приборов.

Верхняя полка, которая там расположена, состоит из фиксирующего винта, нижнего кожуха панели приборов, панели приборов и крышки, защищающей блок предохранителей. В случае неисправности приборов следует посмотреть в блок.

Приспособление, которое неисправно, будет сразу заметно своей оплавленной частью и черным налетом.

Расположение и схема

Схема предохранителей Volkswagen Джетта 6. Предохранители в Jetta 6 (2012 года).

Пламенный привет всем. Сейчас пойдет речь о предохранитель, а а именно о их идентификации в глубинах подкапотного места наших Джетт.А задался этим вопросом я после того как в отпуске помогал папе делать скрытную проводку видеорегистратора на его Great Wall Hover H5. Решили мы подключить его к блоку предохранителей. Сняв крышку блока предохранителей и, лицезрев на ее обороте схему с кучей иероглифов, я сходу вспомнил Хорошим словом китайский автопром. И тут на помощь пришел Драйв2, практически за 3 минутки я отыскал готовую к распечатки схему на российском со всеми расшифровки.

Схемы для Ховер (прям как с завода)

(Кстати это все равно не посодействовало, так как в хитрецкой китайском авто питание на всех предохранителей неизменное, так что подключили к плафона салонного освещения, в каком ток теряется через 15 минут после выключения зажигания Кошмар). И вот возвратившись из отпуска я решил проверить, как обстоит дело с предохранителя в VAG ?, и что Вы думаете. да НИКАК. У нас ни то что на германском, у нас просто имеется никакой схемы. Пошевелил мозгами может просто схема большая и ее расположил в сервисной книге либо руководстве по эксплуатации. Открываю книжку и что Вы думаете я там вижу?

LADA думаю чем мы ужаснее китайцев, пойдем на Драйв2 и здесь опять меня ожидало огорчение, ни одной готовой схемы я не отыскал, только ссылки на другие веб-сайты и управления Вот и решил я поправит ситуацию и сделал вот такие схемы.

Предохранители в салоне

Предохранители под капотом

Расположение и схема (для поколения 2012 и 2013 года)

Защитные приспособления и реле объединены связующим узлом, которым является блок предохранителей. Работа автомобиля находится в зависимости от цепей питания Фольксваген Джетта. Фонари освещения, насос для топлива, электрические двигатели вентиляторов охлаждения входят в блок через реле.

Блок предохранителей играет огромную роль для стабильного функционирования систем моделей Volkswagen Jetta 2012,2013. Блок расположен в салоне автомобиля Volkswagen Jetta, слева стороны от панели приборов.

Верхняя полка, которая там расположена, состоит из фиксирующего винта, нижнего кожуха панели приборов, панели приборов и крышки, защищающей блок предохранителей. В случае неисправности приборов следует посмотреть в блок.

Приспособление, которое неисправно, будет сразу заметно своей оплавленной частью и черным налетом.

Расположение и схема

Как работает прикуриватель и схема его подключения

Основной элемент прикуривателя — это его гнездо, в которое вставляется как нагревательный элементы, так и штекеры различных устройств, питающихся от сети 12В. На гнездо подведена масса от аккумулятора, а в штекере есть плюсовой контакт. Когда вы вставляете разъем в гнездо, то цепь замыкается и на устройства подается питание.

Как устроен автомобильный прикуриватель

Схема питания прикуривателя

Если есть подсветка, то запитывается она отдельным проводом, подходящим к гнезду. Питание подается по проводам, которые с одной стороны через фишку подключены к монтажному блоку с предохранителями, а с другой стороны через другую фишку — к клеммам корпуса прикуривателя.

Во избежание замыкания в сети, гнездо прикуривателя всегда имеет предохранитель в блоке предохранителей. Также у него есть еще один дополнительный предохранитель на корпусе. Кстати, у подсветки отдельный предохранитель.

Важный момент — почему прикуриватель постоянно работает при выключенном зажигании? Это не неисправность, это особенность его подключения по схеме. Например, так работает прикуриватель в автомобилях ВАЗ “Классика”, ВАЗ-2114, Lada Kalina, BMW E34-E36, Skoda Octavia Mk2, SEAT Leon I и некоторых других. Но так происходит не всегда.

Не работает прикуриватель при выключенном зажигании у ВАЗ-2115, BMW E39 и новее, Volkswagen Touareg, Opel Corsa и других. Кстати, судя по форумам, в одних и тех же моделях LADA, прибор может и работать и не работать при выключенном зажигании.

Предохранители Фольксваген Гольф 6, 2008 — 2013

Основные цепи питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, двигатели вентиляторов, бензонасос и другие мощные потребители подключены посредством реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля. Информация актуальна для моделей Фольксваген Гольф 6 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

В салоне

1) Для доступа к монтажному блоку предохранителей, расположенному в салоне… 2) Подденьте край крышки монтажного блока3) преодолевая сопротивление фиксаторов, снимите крышку

Предохранители в монтажном блоке, расположенном в салоне автомобиля

Номер	Ток, А	Защищаемая цепь
1	10	Блок регуляторов элекгрокорректора света фар и яркости подсветки комбинации приборов, система помощи при парковке
2	10	Выключатель стоп-сигнала, переключатель наружного освещения, система ABS, комбинация приборов, электроусилитель руля, топливный модуль
3	5	Блок управления системой пассивной безопасности
4	5	Датчик аварийного падения уровня масла, блок управления системой отопления, кондиционирования вентиляции, выключатель ASR, выключатель света заднего хода, внутреннее зеркало заднего вида с автоматическим затемнением, система автоматической парковки
5	Резерв
6
7
8
9
10
11
12	10	Блок управления стеклоподъемниками
13	10	Переключатель наружного освещения, диагностический разъем, камера заднего вида, датчики дождя и освещенности
14	10	Блок управления системой отопления, кондиционирования и вентиляции
15	20	Блок управления оборудованием кузова
16	Резерв
17	5	Зуммер аварийной сигнализации
18	Резерв
19
20
21
22	20	Воздухонагнетатель
23	30	Клавиши управления стеклоподъемниками передних дверей
24	20	Клавиши управления стеклоподъемниками задних дверей
25	25	Электрообогрев окна двери задка
26	30	Клавиши управления стеклоподъемниками задних дверей
27	15	Бензонасос
28	Резерв
29
30	20	Блок Mechatronik роботизированной коробки передач
31	20	Вакуумный насос тормозной системы
32	30	Розетка для подключения дополнительного оборудования
33	25	Электролюк
34	15	Переключатель регулировки положений поясничного подпора передних сидений
35	10	Блок управления системой электронного регулирования демпфирования
36	20	Насос омывателя фар
37	30	Блок управления обогревом передних сидений
38	Резерв
39
40
41	15	Моторчик стеклоочистителя окна двери задка
42	20	Прикуриватель
43	15	Блок управления системой стабилизации прицепа
44	20
45	15
46	Резерв
47
48
49

Реле в монтажном блоке, расположенном в салоне

Номер	Коммутируемая цепь
R1	Реле клеммы «плюс» замка зажигания
R2	Реле звукового сигнала
R3	Реле омывателя блок-фар
R4	Реле разгрузки силовой цепи замка зажигания
R5	Реле электрообогрева окна двери задка
R6	Реле топливного модуля

В моторном отсеке

1) Для доступа к предохранителям и реле-монтажного блока, расположенного в моторном отсеке, откройте капот. 2) Сдвиньте вперед фиксаторы крепления крышки…3) .и снимите крышку.

Предохранители и реле в монтажном блоке, расположенном в моторном отсеке

Номер	Ток, А	Защищаемая цепь
1	30	Лампы переднего и правого заднего указателей поворота, лампа правого стоп-сигнала, лампы переднего и правого заднего габаритных огней, лампа правого фонаря света заднего хода, ламы правого ближнего и дальнего света, лампа правой противотуманной фары
2	15	Звуковой сигнал
3	40	Насос подачи воздуха
4	Резерв
5	50	Главный предохранитель
6	50	Реле разгрузки силовой цепи замка зажигания
7	Резерв
8	30	Моторчик стеклоочистителя ветрового окна
9	Лама правого заднего габаритного огня
10	15	Датчик концентрации кислорода
11	5	Выключатель стоп сигнала
12	5	Клапан системы изменения геометрии впуска
13	10	Реле насоса подачи воздуха, форсунки системы питания
14	30	Моторчик стеклоочистителя ветрового окна
15	30	Блок Mechatronik роботизированной коробки передач
16	5	Блок управлением оборудования салона
17	20	Блок управлением ABS
18	15	Блок Mechatronik роботизированной коробки передач
19	5	Комбинация приборов
20	40	Реле клеммы «плюс» замка зажигания
21	15	Головное устройство аудиосистемы
22	40	Блок управления ABS, насос электромодуля
23	30	Лампы переднего и левого заднего указателей поворота, лампа левого стоп-сигнала, лампы переднего и левого заднего габаритных огней, лампа левого фонаря света заднего хода, ламы левого ближнего и дальнего света, лампа левой противотуманной фары
24	Резерв
25	5	Диагностический разъем
26	15	ЭБУ
27	20	Бензонасос, катушка зажигания
28	10	Управляющий датчик концентрации кислорода
29	5	Устройство телефонной связи (в вариантном исполнении)
30	10	ЭБУ
R1	Реле насоса подачи воздуха
R2	Реле питания ЭБУ

Контроль исправности предохранителей

В случае отказа работоспособности какого-либо устройства автомобиля необходимо при помощи таблиц 1 и 2 определить, какие (какой) предохранители обслуживают данный элемент. Затем необходимо выключить зажигание.

В некоторых случаях (отказ блока управления двигателем, генератора, габаритных огней, прикуривателя и других) лучше снять отрицательную клемму аккумуляторной батареи. Затем с помощью специальных диэлектрических щипцов (можно плоскогубцев) необходимо демонтировать требуемые предохранители.

Предохранители в прозрачных корпусах можно проконтролировать визуальным методом. Следует помнить, что такой метод контроля неисправности не имеет 100%!ю(MISSING) гарантию, так как микротрещину проводящей вставки иногда можно не увидеть.

Лучше использовать мультиметр в положении контроля «диод», «сопротивление» или «прозвонка». Величина сопротивления исправного предохранителя приблизительно равна нулю. Сопротивление перегоревшего предохранителя стремится к бесконечности (на мультиметре индицируется «1»).

Подкапотный модуль предохранителей

Подкапотный блок ПП и реле имеет шесть разъемов для реле и 37 слотов для предохранителей. Используются не все слоты, некоторые являются дополнительными.

Схема расположения предохранителей в моторном модуле.

Защищаемая электросеть или устройство	Номинальное значение, А	Цветовая маркировка	Номер на схеме
Разъем для реле			R1
Разъем для реле			R2
Разъем для реле			R3
Разъем для реле			R4
Разъем для реле			R5
Разъем для реле			R6
Не используется			1
Блок управления ДВС	10.15	Красный, синий	2
Реле вентилятора радиатора охлаждения двигателя	5	Коричневый	3
Блок контроллер ДВС	5, 10, 15	Коричневый, красный, синий	4
Резервный предохранитель	5, 10, 15	Коричневый, красный, синий	5
Резервный предохранитель	5, 10, 15	Коричневый, красный, синий	6
Контроллер ДВС	5 20	Коричневый, желтый	7
Контроллер ДВС	10	Красный	8
Контроллер накала свечей предварительного нагрева у дизельных ДВС, реле бензонасоса	5.15	Коричневый, синий	9
Прерыватель стоп-сигнала, датчик скорости	5	Коричневый	10
Не используется			11
Дополнительный насос охлаждающей жидкости ДВС	5 20	Коричневый, желтый	12
Основной насос охлаждающей жидкости ДВС	5	Коричневый	13
Блок контроллера запуска ДВС	5	Коричневый	14
Контроллер напряжения бортовой сети	30	Зеленый	15
Система противобуксовочная ESP, система ABS	30	Зеленый	16
Автоматическая КПП	30	Зеленый	17
Механическая КПП	20	Желтый	18
Коммутатор контроллера бортовой сети	1		19
Реле дворников передних, +12В на омыватель лобового стекла	30	Зеленый	20
Мотор накачки воздуха во впускной коллектор	50	Красный	21
Не используется			22
Система противобуксовочная ESP, система ABS	40	Зеленый	23
Контроллер подключения и питания электросети прицепа	50	Красный	24
Электросеть системы зажигания, бензиновые ДВС	50	Красный	25
Свечи предварительного нагрева, дизельные ДВС	60		26
Дополнительный вентилятор радиатора охлаждения мотора	60		27
ECU, основной контроллер двигателя	40	Зеленый	28
ECU, основной контроллер двигателя	40	Зеленый	29
Дополнительные бортовые электроцепи	50	Красный	30
Штатный аудиоусислитель	30	Зеленый	31
Дополнительный прогрев ОЖ, Webasto	40	Зеленый	32
Не используется			33
Защита генератора	200		34
Не используется			35
Электроусилитель рулевой колонки	80		36
Резервный предохранитель	80		37
