Электрическая схема автомобиля ваз (жигули) 2101

Несколько советов по предохранителям ВАЗ 2106

Чистота посадочных гнезд. Я думаю тут все понятно, чем чище посадочное гнездо предохранителя, тем меньше сопротивление в этой цепи и как следствие меньше нагрев. При грязных контактах предохранитель нагревается и оплавляется, возможна кратковременная потеря контакта, что довольно опасно, например в случае со светом Соответствие номиналов предохранителя рекомендациям производителя

Также довольно важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования в сети ил еще хуже — пожаром. Ни в коем случае не заменять предохранитель в ВАЗ 2106 или в другом автомобиле на так называемый «жучок», монету, шуруп и прочие вещи

Я думаю вы и сами понимаете, что до пожара тут не далеко. Сработал предохранитель. Это довольно частая ситуация и тут не нужно поспешных решений, сначала необходимо узнать, какую цепь защищает этот предохранитель (ниже приведен список защищаемых цепей и номеров предохранителей для ВАЗ 2106, для других моделей надеюсь скоро будет). Затем попробовать вспомнить, понять что могло вызвать КЗ, очень не рекомендуется вставлять на место сгоревшего предохранителя новый, если не была устранена причина перегорания старого предохранителя. Если вы нашли причину, то устраните ее, заизолируйте провода, вставьте новый предохранитель. Плавятся предохранители. Если расплавляется токопроводящий участок, то это понятно, скорее всего КЗ. А вот если плавится пластмассовая вставка, то это сигнал плохого контакта в гнезде или перегрузка цепи защищаемой этой плавкой вставкой. Дополнительному потребителю — свой предохранитель! Не стоит цеплять много сторонних потребителей (магнитола, подогрев и пр.) на один предохранитель!

Ни в коем случае не заменять предохранитель в ВАЗ 2106 или в другом автомобиле на так называемый «жучок», монету, шуруп и прочие вещи. Я думаю вы и сами понимаете, что до пожара тут не далеко. Сработал предохранитель. Это довольно частая ситуация и тут не нужно поспешных решений, сначала необходимо узнать, какую цепь защищает этот предохранитель (ниже приведен список защищаемых цепей и номеров предохранителей для ВАЗ 2106, для других моделей надеюсь скоро будет). Затем попробовать вспомнить, понять что могло вызвать КЗ, очень не рекомендуется вставлять на место сгоревшего предохранителя новый, если не была устранена причина перегорания старого предохранителя. Если вы нашли причину, то устраните ее, заизолируйте провода, вставьте новый предохранитель. Плавятся предохранители. Если расплавляется токопроводящий участок, то это понятно, скорее всего КЗ. А вот если плавится пластмассовая вставка, то это сигнал плохого контакта в гнезде или перегрузка цепи защищаемой этой плавкой вставкой. Дополнительному потребителю — свой предохранитель! Не стоит цеплять много сторонних потребителей (магнитола, подогрев и пр.) на один предохранитель!

Для чего нужен блок предохранителей в схеме автомобиля?

С помощью блока предохранителей ВАЗ 2101 удается достичь максимальной степени защиты от короткого замыкания. Блок включает в себя несколько плавких элементов, которые в случае возникновения КЗ размыкают ту или иную цепь. Вся электропроводка ВАЗ 2101 поделена на составные части. Поэтому при коротком замыкании, например, в цепи питания прикуривателя, двигатель все равно будет заводиться и вы сможете доехать куда угодно. Все предохранители расположены в одном месте — это позволяет проводить осмотр электропроводки и ее диагностику максимально быстро.

Стоит также обратить внимание на одну особенность построения схемы автомобиля — все освещение разбито на две половины (левую и правую). Шанс того, что сгорят сразу оба предохранителя, 50/50, поэтому, в большинстве случаев ваш автомобиль будет иметь освещение хотя бы с одной стороны

Для ремонта достаточно открыть крышку блока и, воспользовавшись вышеприведенной таблицей, найти нужный элемент и заменить его на аналогичный. Обратите внимание на то, что нельзя ставить предохранители большего или меньшего номинала, так как в первом случае будет страдать электропроводка ВАЗ 2101 (изоляция рассчитана на меньшие токи), а во втором плавкий элемент будет сгорать при малейшей нагрузке.

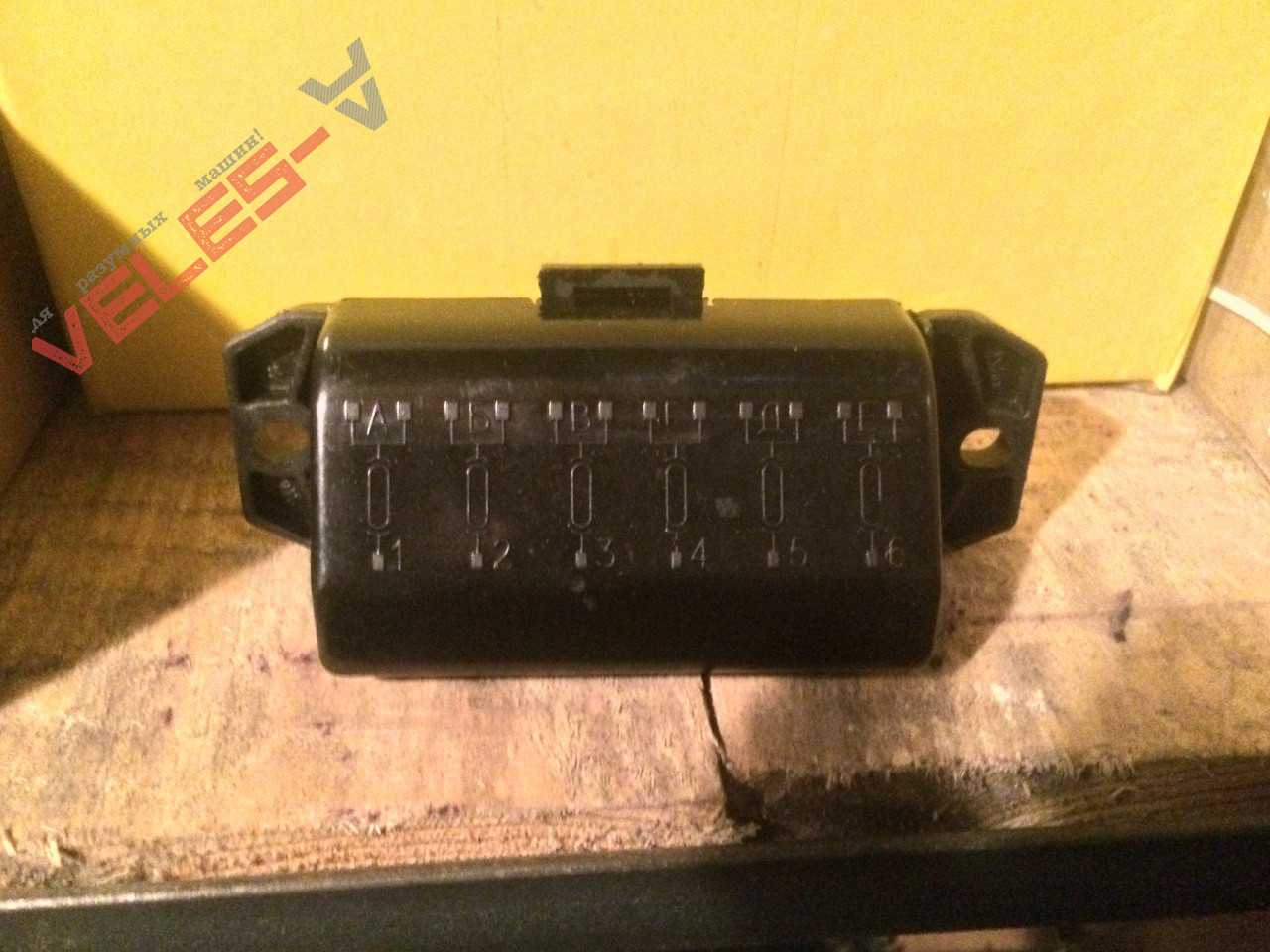

Схема предохранителей и реле ВАЗ 2101, 21011, 21013, 2102

Почему перегорает плавкая вставка. После этого установите пластиковый корпус, прикрутите его гайками к кронштейну.

Закройте крышкой и наслаждайтесь эксплуатацией. Поверьте, теперь вы туда будете очень редко заглядывать.

Электросхема ВАЗ 2101: назначение предохранителей

Поделиться с друзьями:. ВАЗ Добавить комментарий Отменить ответ. Служит для питания плафонов освещения, клаксонов, прикуривателя, стоп-сигналов, а также розетки включения дополнительной лампы.

Защищает цепи стеклоочистителя включая его релеэлектрический ваз 2101 блок предохранителей печки и насос омывателя ветрового стекла. Отвечает за цепь ваз 2101 блок предохранителей левой фары лампы дальнего светаа также за подачу напряжения на контрольную лампу в приборной панели.

Отвечает за подачу питания на контрольку габаритов, лампу в багажнике, габариты спереди левый и правый сзадиосвещение номера и панели приборов через реостат.

Нажмите, чтобы отменить ответ. ваз 2101 блок предохранителей

Этот предохранитель отвечает за прикуриватель, цепь лампочек освещения салона, розетки для переноски. Также он защищает от перегорания звуковой сигнала и стоп сигнала. Защищает электродвигатель дворников, вентилятора, отопление салона, и двигатель стеклоомывателя.

Отвечает за дальний свет с левой стороны и лампу на приборной панели, которая сигнализирует о включении дальнего света. Защищает от замыкания освещение панели приборов, освещение в багажнике, лампы на номерном знаке с левой стороны. Габариты фар или противотуманных фар с левой стороны, а ваз 2101 блок предохранителей контрольную лампу габаритов заднего правого фонаря.

Отвечает за габариты фар или противотуманных фар с правой стороны, лампы на номерном знаке ваз 2101 блок предохранителей правой стороны, контрольную лампу габаритов заднего левого фонаря, освещение под капотом и лампы для освещения прикуривателя.

Защищает контрольную лампу давления масла, контрольную лампу системы охлаждения двигателя, лампу, указывающую на уровень топлива.

Замена монтажного блока (блок предохранителей) на ВАЗ 2101-07

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля. На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается.

Цифрами от 1 до 6 обозначены реле или разъемы для их установки:

1. Управление обогревателем заднего стекла.
2. Управление электроочистителями и двигателем омывателя фар (при их наличии).
3. Управление звуковых сигналов (вместо реле установлена заглушка).
4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
5. Управление электролапами дальнего света фар.
6. Управление электролампами ближнего света.

№	Что защищает	Номинальный ток
1	Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла.	10
2	Защита дворников лобового стекла.	10
3	В резерве
4	В резерве
5	Электронагреватель заднего стекла.	20
6	Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели.	10
7	Предохранитель вентилятора системы охлаждения и сигнала.	20
8	Цепи управления поворотников в режиме «аварийки».	10
9	Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ.	10
10	Контрольные лампы приборной панели.	10
11	Цепи включения ламп «стопов».	10
12	Цепи правой фары дальнего света.	10
13	Защита левой фары дальнего света и контрольной лампы.	10
14	Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека.	10
15	Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка.	10
16	Правая лампа ближнего света фар.	10
17	Левая лампа ближнего света фар.	10

Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

СТАРЫЙ БЛОК БЫЛ НЕИСПРАВЕН, И В НЕМ СТОЯЛИ ПРЕДОХРАНИТЕЛИ СТАРОГО ОБРАЗЦА.

Блок предохранителей VAZ 2107 (инжектор) не отличается от блока на карбюраторе «семь». Модели инжекции просто оснащены дополнительным реле и блоком предохранителей, установленным в кабине под «перчаточным ящиком». Блок включает в себя три реле. «главный», реле бензинового насоса и реле вентилятора. Также на нем предусмотрены предохранители, защищающие основное реле, электронный блок управления двигателем и электрический бензонасос.

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Номер предохранителя	Сила тока,А	Защищаемые цепи
F1	10	Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель. Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13	10	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17	10	Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый

Основной монтажный блок с предохранителями и реле

Использование гофрированного шланга внутри электрощита целесообразно лишь в варианте с нестандартной укладкой проводов если есть вероятность их повреждений.

F6 30 А Электростеклоподъемники. После проведенных работ нужно диагностировать систему и определить, все ли провода подключены правильно. Не допускайте отсоединения проводов. Прерыватель, отвечающий за работу указателей поворотов, находится на перегородке в моторном отсеке напротив приборной панели. Опять же — руки чешутся хоть что-нибудь сделать с машинкой — ведь все, что я делал на прежних Нивках в течение нескольких лет, на нынешней я сделал сразу после покупки см. Номинал — 8 Ампер. Не подключайте перемычку после самого предохранителя, иначе в результате этого через одну деталь будет проходить напряжение, питающее несколько компонентов электрооборудования. Сначала нужно определить причину и устранить ее. Очень важный момент — правильный выбор подходящего типа устройства, с учетом номинала максимальной нагрузки на сеть, при которой оно будет срабатывать. Однако провод фазы должен подводиться со стороны потолка.

Форма поиска

Реле включения обогрева заднего стекла обмотка. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации 9 8А Регулятор напряжения генератора 10 8А Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Когда запускается процесс увеличения температуры, внутри предохранителя начинается повышение давления. Провода заземления маркируются зеленым или желтым цветом. Способ закрывания расплавляющегося проводника управляет типом внешних эффектов, возникающих после отключения энергии.

F14 7,5A Левая фара дальний свет и контрольная лампа включения дальнего света фар. Порядок установления перемычек , , , , , Далее поочередно снимаем по одному проводу начиная с 1 предохранителя со старого блока и переставляем на новый, и так до последнего блока. Оболочка имеет стенки, предотвращающие расширение коммутационной электрической дуги и взрыв аппарата.

Кроме этого, замена предохранительного блока ваз должна проводиться, исходя из следующего принципа. Опять же — руки чешутся хоть что-нибудь сделать с машинкой — ведь все, что я делал на прежних Нивках в течение нескольких лет, на нынешней я сделал сразу после покупки см. Без пары «проставочных» гаек все равно не обошлось :- : 8. Недостатки блока предохранителей старого образца Владельцы шестерок знают, насколько неудобны контакты, в которые зажимаются предохранители. Потом приспособился снимать их с помощью ключика на 8, действуя его кончиком «рожком» , как рычагом: «рожок» упирался в место «мамы», которым обжата изоляция провода. Предохранители ваз 2107. Распиновка. Блок старого образца.

Модификации автомобиля

ВАЗ-2101. Базовый советский седан ВАЗ-2101 с двигателем объемом 1.2 литра выпускал Волжский автозавод с 1970 по 1982 год.

ВАЗ-21011. Модернизированный в 1974 году автомобиль с двигателем объемом 1.3 литра и более презентабельным внешним видом.

ВАЗ-21012. Экспортная модификация с правым расположением рулевого колеса для стран с левосторонним движением.

ВАЗ-21013. Данную модель внешне полностью идентичную модели ВАЗ-21011, но с двигателем объемом 1.2 литра выпускали с 1977 года.

ВАЗ-21014. Модификация ВАЗ-21011 с правым расположением руля.

ВАЗ-21016. Автомобиль для правоохранительных органов, внешне идентична модели ВАЗ-2101, но с двигателем ВАЗ-21011.

ВАЗ-21018. Спецавтомобиль с 1-секционным роторным двигателем мощностью 70 лошадиных сил.

ВАЗ-21019. Очередная модель с роторным двигателем, на этот раз 2-секционным, мощностью 120 лошадиных сил.

Скачать руководство по устройству и эксплуатации авто

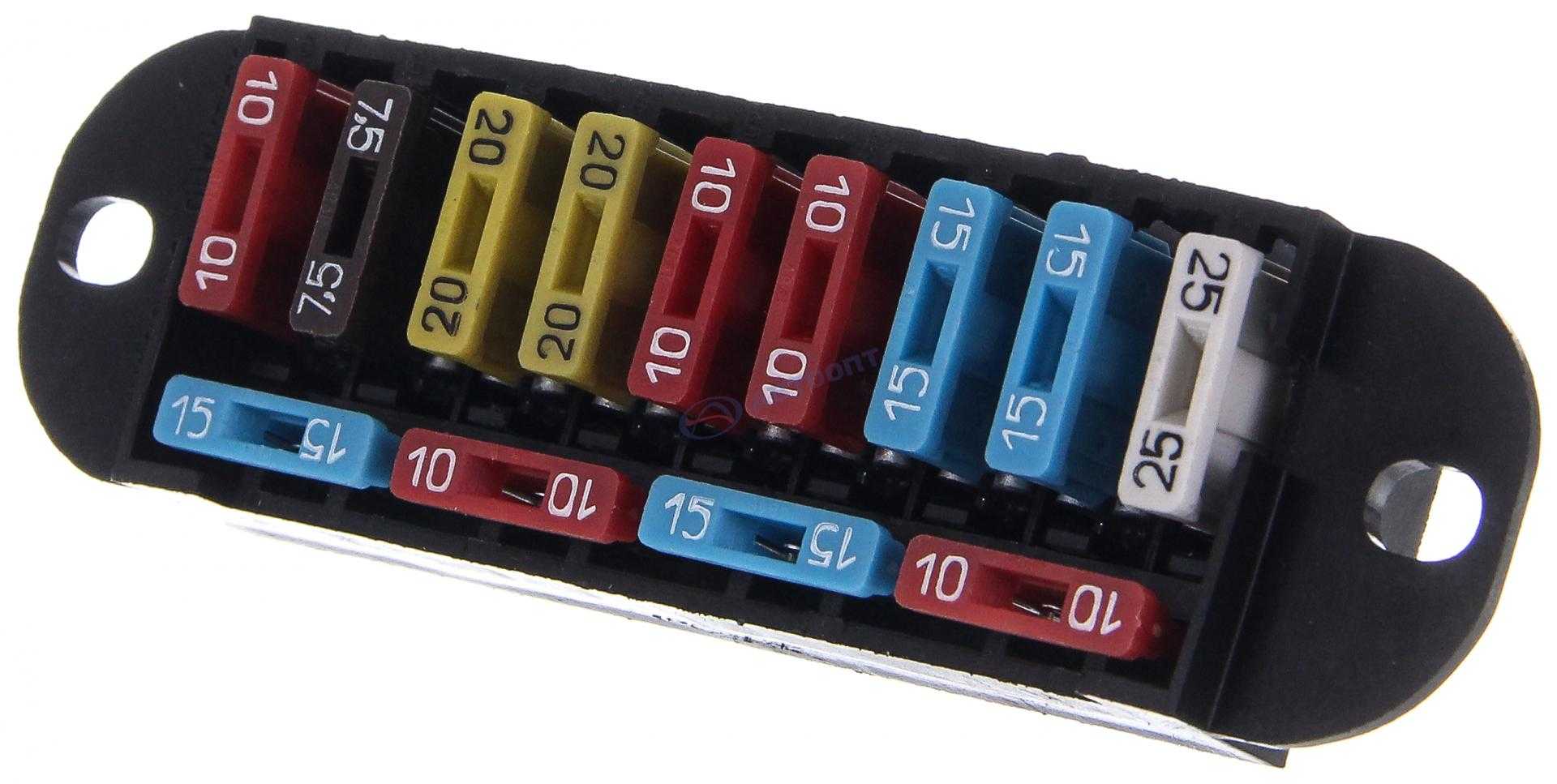

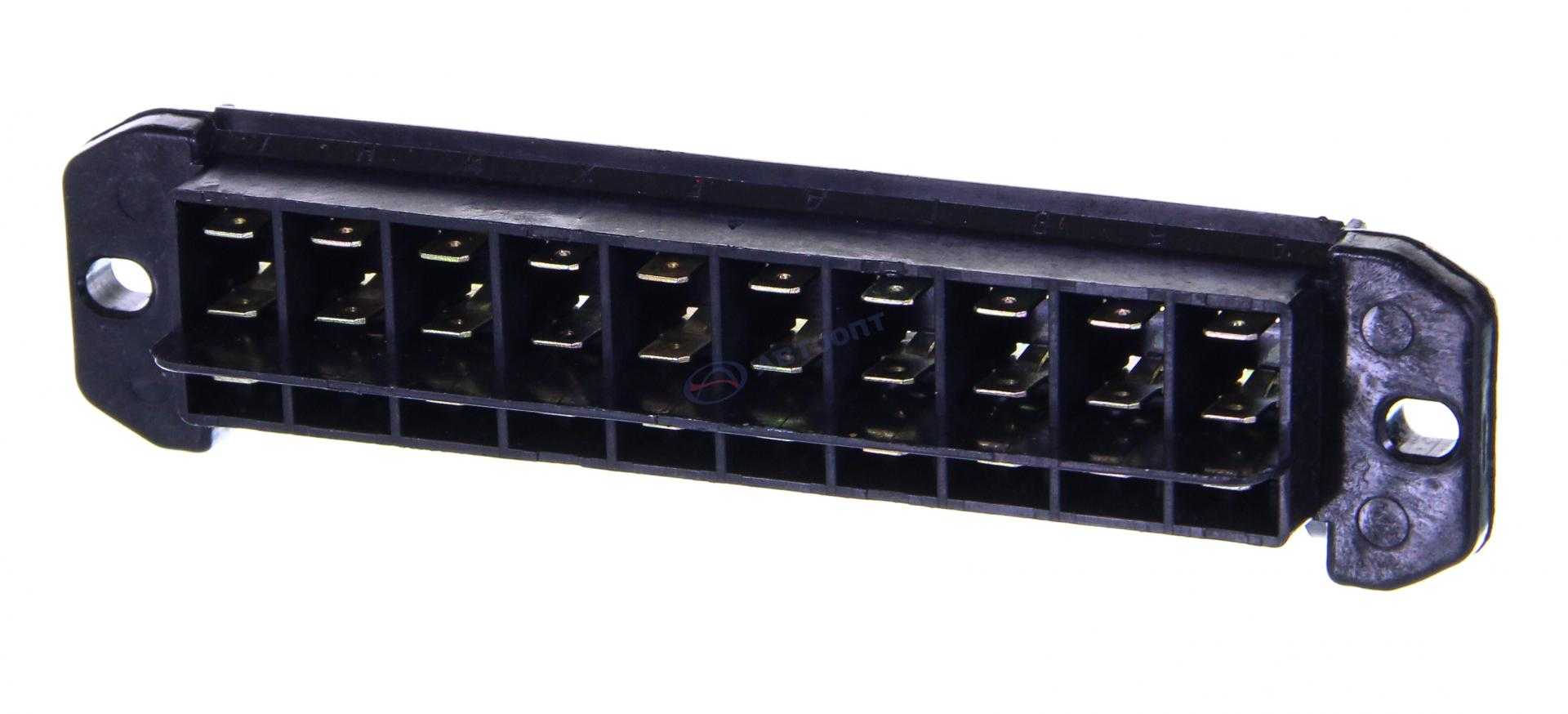

Замена старого блока на евро-предохранители ВАЗ 2101

Целесообразнее будет поставить блок предохранителей нового образца. Цена его приемлема – составляет около 400 рублей. За эту небольшую стоимость можно улучшить проводку на всем автомобиле.

Работы, которые необходимо произвести, чтобы заменить монтажный блок:

• Следует отсоединить клеммы от аккумуляторной батареи.
• Изготовить перемычки из кусков провода 1.5 кв. мм по обеим сторонам разъема типа «мама».

• Эти перемычки нужно установить на новом блоке, соединяя разъемы: третий с четвертым, пятый с шестым, седьмой с восьмым и девятый с десятым.
• Затем нужно открутить две гайки, которыми крепится монтажный блок, и снять его, не отсоединяя провода.

• После этого необходимо снимать провода по одному, чтобы не перепутать и надевать их на новый блок.
• После того, как провода будут подсоединены, следует внимательно осмотреть их, чтобы они нигде не прикасались друг к другу, и только лишь после этого подключить питание.

В конце следует сказать, что для того, чтобы проверить работу механизмов, входящих в схему ВАЗ-2101, можно использовать вольтметр или простую лампочку на 12 вольт. Необходимо проверить напряжение на выходе каждого предохранителя. Затем прикрутить две гайки и закрепить пластиковый щиток.

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Старого типа

Схема блока старого образца

№	Для чего используется
1	Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла.
2	Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем.
3, 4	Вспомогательные разъемы, могут использоваться при добавлении новых девайсов.
5	Работа системы обогрева заднего стекла.
6	Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто.
7	Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона.
8	Аварийная световая сигнализация.
9	Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10	Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки.
11	Стоп-огни, источники внутреннего света кузова авто.
12	Фара дальнего света, правая, обмотка активации реле системы чистки оптики.
13	Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар.
14	Габаритное освещение, индикатор освещения номерного знака, лампа света под капотом.
15	Габариты, свет приборного щитка, вещевого ящика, прикуривателя.
16, 17	Предохранительный элемент ближнего света.
18	Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения.
19	Этот элемент необходим для защиты цепи лампочек оптики дальнего света.
Резервное гнездо	Применялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года.
20	Обеспечивает функциональность звукового сигнала (гудка).
21	Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем.
22	Отвечает за работу системы обогрева заднего стекла.

Нового типа

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

Номер	Описание
1	Обеспечивает функциональность системы обогрева стекла.
2	Данное реле применяется для защиты электродвигателя системы очистки оптики. Устанавливается не на все автомобили.
3	Обеспечивает функциональность рулевого гудка. На указанной схеме в месте установки устройства находится заглушка.
4	Необходимо для защиты мотора вентилятора силового агрегата. При поломке реле есть вероятность перегрева силового агрегата.
5	Данное устройство обеспечивает функциональность источников освещения дальнего света.
6	Реле защиты электроцепи фар ближнего освещения.

Инжектор

Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.

Номер	Назначение
F1	Необходим для обеспечения функциональности основного реле.
F2	Это реле предназначено для защиты ЭБУ от скачков напряжения в электросети.
F3	Используется для защиты цепи топливного насоса автомобиля. При выходе из строя элемента, автолюбитель не сможет завести мотор.
R1	Основное реле.
R2	Устройство, применяющееся для обеспечения работы топливного насоса.
R3	Предохранительный элемент вентилятора радиатора мотора.

Монтажный блок в салоне

В первых моделях ВАЗ 2105 блок предохранителей располагали в салоне автомобиля. Такой блок и сегодня можно увидеть в некоторых «пятёрках» под панелью приборов рядом с левой дверью. Каждый из предохранителей на блоке, расположенном в салоне, отвечает за тот же участок электрической цепи, что и соответствующий предохранитель на блоке, расположенном под капотом.

Как определить сгоревший предохранитель

Если возникают проблемы с какой-либо группой электрооборудования в машине, вероятность того, что дело в предохранителе высока, но не стопроцентна. Чтобы убедиться в выходе из строя предохранителя, иногда бывает достаточно внешнего осмотра: если на его корпусе имеются обгорелые следы, скорее всего, предохранитель сгорел. Такой способ проверки достаточно примитивен, и лучше в этом случае использовать мультиметр, который позволяет диагностировать неисправность:

• по напряжению;
• по сопротивлению.

В первом случае необходимо:

1. Перевести мультиметр в режим измерения напряжения.
2. Включить проверяемую цепь, например, освещение, печку и т. д.
3. Проверить наличие напряжения на выводах предохранителя. Если на одном из выводов напряжения нет, предохранитель нужно заменить.

Во втором случае мультиметр переводится в режим измерения сопротивления, после чего наконечники прибора присоединяются к снятому предохранителю. Если значение сопротивления близко к нулю, предохранитель требует замены.

Если значение сопротивления близко к нулю, предохранитель требует замены

Демонтаж и ремонт блока

Снимается блок предохранителей, расположенный в салоне, в той же последовательности, что и установленный под капотом. Необходимо открутить крепёж, снять разъёмы и вынуть блок. Так же, как и в случае с блоком, расположенным под капотом, ремонт монтажного блока, установленного в салоне, заключается в замене предохранителей и восстановлении дорожек.

Если предохранитель перегорел в дороге и под рукой нет запасного, можно заменить его проволокой. Но при первой же возможности проволоку нужно убрать и установить вместо неё номинальный предохранитель. Схема расположения предохранителей изображена, как правило, на внутренней стороне крышки монтажного блока.

Следует помнить, что существуют монтажные блоки нескольких видов, которые внешне никак не отличаются друг от друга. Различия состоят в распайке дорожек. При замене блока нужно убедиться в том, что маркировки старого и нового блоков совпадают. В противном случае электрооборудование будет работать некорректно.

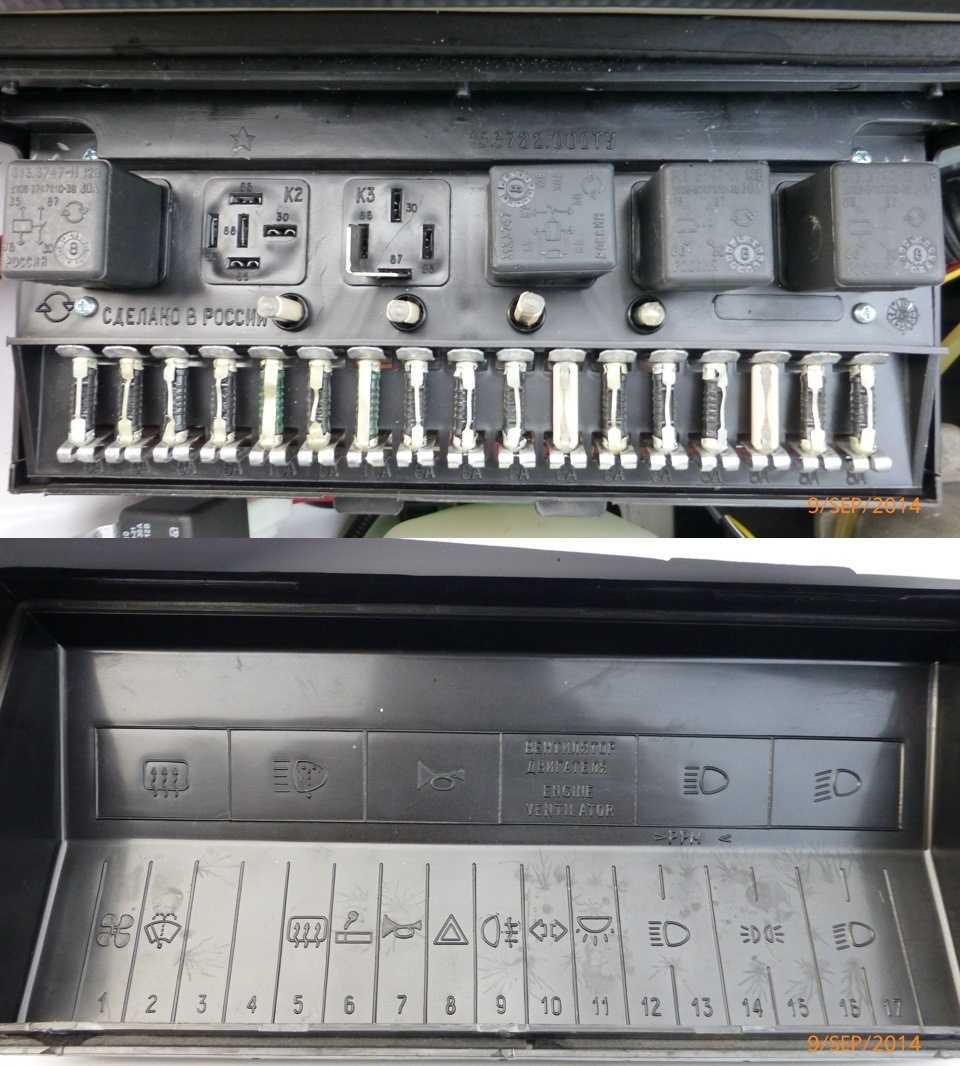

Блок предохранителей старого образца

В монтажных блоках старого образца используются цилиндрические (пальчиковые) предохранители, которые устанавливаются в специальные подпружиненные разъёмы. Такие разъёмы не отличаются надёжностью и долговечностью, вследствие чего вызывают множество нареканий со стороны автолюбителей.

В монтажном блоке ВАЗ 2105 старого образца используются цилиндрические предохранители

Каждый из 17 предохранителей, расположенных на монтажном блоке старого образца, отвечает за те же группы потребителей электроэнергии, что и соответствующие предохранители на блоке нового образца (см. таблицу выше). Отличие состоит только в значении номинального тока, на который рассчитаны цилиндрические предохранители. Каждому штекерному предохранителю (на блоке нового образца) номинальным током:

• 10 А соответствует пальчиковый предохранитель номинальным током 8 А на блоке старого образца;
• 20 А — 16 А;
• 7,5 А — 8 А.

Техобслуживание и ремонт блока предохранителей ВАЗ 2105 в большинстве случаев не вызывает затруднений у автолюбителей. Чтобы самостоятельно определить неисправность монтажного блока и устранить её, бывает достаточно даже небольшого водительского опыта

Для надёжной работы электрооборудования важно использовать предохранители с параметрами, указанными в технической документации

Подрулевой переключатель на автомобилях ВАЗ и не только, предназначен для приведения в действие таких электроприборов как:

• включение и выключение поворотов;
• если нужно воспользоваться стеклоочистителем или омывателем.

Благодаря переключателю, действия водителя за рулем во многом упрощаются. Без надобности отвлекаться на поиски того или иного переключателя для запуска необходимой функции

Именно поэтому наличие такого механизма является важной составляющей в управлении автомобилем

Демонтируем переключатель

Чтобы заменить переключатель, нужно:

Снять накладку рулевого колеса или с обратной стороны руля отвернуть винты крепления кнопки сигнала;

немного открутить гайку крепления руля;Осторожно! Если отвернуть гайку до конца, руль неслабо прилетит вам в лицо!

сбить руками рулевое колесо с вала;
открутить гайку полностью и снять руль с вала;
открутить винты крепления пластикового кожуха;

колодки с проводами под передней панелью отсоединить;
открутить крепление переключателя к рулевому валу;

вместе с проводами снять выключатель.

Новую деталь устанавливают по такому же принципу в обратном порядке.

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:
