Схема предохранителей уаз патриот 2020 года выпуска

Блок предохранителей Nissan Qashqai

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. В данной статье рассмотрены автомобили Nissan Qashqai с 2007 и Nissan Qashqai+2 с 2008 года выпуска

Где находится монтажный блок реле и предохранителей.

1. В салоне под крышкой в проеме нижней облицовки панели приборов.

Для получения доступа к монтажному блоку расположенному в салоне, потяните за ручку крышки.

• На внутреннюю сторону декоративной крыш­ки нанесена схема расположения и назначе­ние предохранителей.
• Назначение предохранителей и реле в монтажном блоке, расположенном в салоне
• Где находится монтажный блок реле и предохранителей.
• 1 – расширительный бачок; 2 – правая опора подвески силового агрегата; 3 – гидроэлектронный модуль ABS; 4 – декоративный кожух двигателя; 5 – дроссельный узел; 6 – бачок главного тормозного цилиндра и гидро- привода выключения сцепления; 7 – корпус воздушного фильтра; 8 – электронный блок управления двигателем; 9 – монтажные блоки реле и предохранителей; 10 – аккумулятор- ная батарея; 11 – воздухозаборник с резонатором входящего воздуха; 12 – замок капота; 13 – указатель уровня масла (маслоизмерительный щуп); 14 – генератор; 15 – пробка мас- лоналивной горловины; 16 – наливная горловина бачка омывателя

Снятие заднего монтажного блока под капотом

Для получения доступа к монтажным бло­кам, расположенным в моторном отсеке, сни­мите воздухозаборник

1. Отожмите фиксатор заднего монтажного блока.
2. Приподнимите монтажный блок из кор­пуса и разверните блок для удобной работы с ним.
3. Нажмите на фиксатор колодки жгута проводов
4. …и отсоедините колодку от монтажного блока.
5. Аналогично отсоедините вторую колодку проводов в передней части монтажного блока
6. отсоедините колодку проводов в левой части
7. и колодку проводов в задней части монтажного блока.
8. Отожмите отверткой фиксатор колодки жгута проводов
9. и отсоедините колодку от разъема монтажного блока
10. Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.
11. Установите блок предохранителей в порядке, обратном снятию.
12. На стенку монтажного блока реле и предо­хранителей, расположенного в моторном от­секе, нанесены обозначения предохраните­лей и защищаемые ими цепи
13. Как заменить предохранитель Nissan Qashqai
14. Снимите пинцет с держателя монтажного блока, расположенного в салоне автомобиля.
15. Захватите пинцетом предохранитель
16. и извлеките его из контактного разъема (для наглядности показано на снятом заднем монтажном блоке).
17. Установите в контактный разъем предохранитель того же номинала, что и снятый
18. Для замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками

• Задний монтажный блок, расположенном в моторном отсеке
• Реле топливного насоса (бензонасоса) встроено в этот блок.
• назначение предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке
• Предохранителеи в преднем блоке
•  Отожмите фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок.

Прежде чем заменить перегоревшие пре- дохранитель или плавкую вставку, выясните причину перегорания и устраните ее.

При поисках неисправности просмотрите указанные в таблице цепи, которые защищает данный предохранитель или плавкая вставка.

 Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемыч- ками – это может привести к повреждению электрических приборов и даже к пожару.

 назначение предохранителей, реле и плавких вставок в переднем монтажном блоке, расположенном в моторном отсеке

Где предохранитель кондиционера на Chevrolet Cobalt?

Теперь мы будем искать где предохранитель кондиционера на вашем Chevrolet Cobalt является. Система кондиционирования воздуха связана с несколькими электронными компонентами, и на вашем автомобиле может быть несколько предохранителей, в зависимости от года выпуска и имеющихся в наличии опций. Тем не менее, помимо предохранителей, есть еще реле, которое контролирует правильную работу вашего кондиционера. Мы поможем вам один за другим Найдите предохранитель и реле кондиционера на вашем Chevrolet Cobalt .

Замена предохранителей внутреннего кондиционера вашего Шевроле Кобальт

.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашего Chevrolet Cobalt. Для этого вам нужно будет перейти в блок предохранителей вашего автомобиля

Если вы не можете найти его, обратите внимание, что он находится рядом с вашим рулевым колесом, вы определите его точное положение благодаря руководству по эксплуатации вашего Chevrolet Cobalt

Прочтите руководство по эксплуатации на крышке блока предохранителей

найти предохранитель (-ы) кондиционера вашего Chevrolet Cobalt проверьте все предохранители, в названии которых есть слово «кондиционер».
Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала.

Если один из них вышел из строя, замените его новым предохранителем

В качестве последнего средства вы можете отнести свою машину к механику, чтобы он подробнее рассмотрел причину вашей проблемы.

После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.

Замена реле предохранителя кондиционера вашего Шевроле Кобальт

Наконец, теперь мы узнаем, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти к моторному отсеку:

• Откройте блок предохранителей вашего Chevrolet Cobalt, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть крышки, чтобы найти реле кондиционера, или обратитесь к справочнику, если вы не можете его найти. В большинстве случаев это реле компрессора кондиционера.
• Поменяйте местами реле с другим реле, чтобы проверить кондиционер, или замените его новым.

Теперь ты знаешь как найти предохранитель кондиционера вашего автомобиля , если вы ищете других предохранители, такие как предохранитель стартера на Chevrolet Cobalt, или предохранитель звукового сигнала, не думайте дважды, чтобы ознакомиться с нашим веб-контентом, посвященным этим предохранителям.

Если вам нужно больше руководств по Chevrolet Cobalt, перейдите на наш Шевроле Кобальт категория.

Предохранители прикуривателя

Плавкая вставка, защищающая электрическую цепь прикуривателя, достаточно часто выходит из строя. Связано это с тем, что гнездо прикуривателя многими водителями используется не по назначению.

С помощью этого гнезда к бортовой сети автомобиля можно подключать различные электронные устройства, которые помогают водителю ориентироваться в ситуации на дороге (навигаторы, парктроник, авторегистратор и пр.). При этом цепь прикуривателя может быть перегружена и плавкая вставка выходит из строя. Номинал плавкой вставки, защищающей электрическую цепь прикуривателя — 20 А.

Цвет корпуса — желтый. Размещался он в блоке предохранителей С, который находится в салоне «Тигуана» и спрятан за потайным ящичком для мелких предметов. Его крышка расположена под ручкой управления освещением.

• В кроссоверах Tiguan, выпущенных с 2007 по 2009 годы он устанавливался в посадочное место под номером 30, а в последующих моделях — посадочное место №31.
• Как найти и самостоятельно заменить сгоревшую плавкую вставку можно узнать, если посмотреть видеоролик:
• Общие правила при замене

Выход из строя предохранителей, установленных в кроссовере «Фольксваген Тигуан», как правило, обусловлен неисправностью электроприбора, цепь которого они защищают.

В связи с этим ее замену необходимо осуществлять, только после устранения выявленного дефекта.

При этом нужно помнить о том, что при работе в некоторых узлах кроссовера присутствует высокое напряжение, поэтому желательно соблюдать следующие правила безопасности:

• не прикасаться к проводам системы зажигания;
• не допускать возможности возникновения коротких замыканий;
• не пользоваться отремонтированными плавкими вставками («жучками»);
• исключить возможность замыкания контактов электросети кроссовера без предохранителя;
• не устанавливать вместо сгоревшей плавкой вставки посторонние токоведущие предметы (проволоку, монеты, канцелярские скрепки и пр.);

Важно! Запрещается установка плавких вставок, номинальный ток которых превышает установленное значение для конкретной электрической цепи. Использование таких предохранителей может вызвать появление неисправностей в другом месте бортовой электросети кроссовера и, кроме того, способствовать возгоранию электропроводки

Кроме того, открыв какой-либо блок предохранителей кроссовера Volkswagen Tiguan, его необходимо оберегать от попадания пыли и грязи. Загрязненные контакты гнезд, предназначенных для установки плавких вставок, могут спровоцировать выход электрооборудования из строя.

Информация! Электрическая цепь конкретного электроприбора может защищаться несколькими плавкими вставками. Один предохранитель может защищать электрические цепи нескольких электроприборов.

Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4  в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

• Расположение блока предохранителей в салоне автомобиля.
• С левой стороны сбоку панели.
• 1 — блок предохранителей
• 2 — пинцет для извлечения предохранителей
• 4 — кривошип для аварийного управления люком.

Назначение предохранителей Ауди а4
1	5А — Обогрев форсунок стеклоомывателя
2	10А — Указатели поворотов
3	5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4	5А — Освещение номерного знака
5	10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А — Центральный замок
7	10А — Системе ABS
8	5А — Телефон
9	10А — Обогрев зеркал и дверных замков
10	5А — Корректор фар
11	5А — Круиз-контроль
12	10А — Встроенная диагностика
13	10А — Стоп-сигналы
14	10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16	5А — Система ABS
17	10А — Обогрев дверных замков
18	10А — правый дальний свет
19	10А — Левый дальний свет
20	15А — Правый ближний свет, электрокорректор фар
21	15А — Левый ближний свет, электрокорректор фар
22	5А — Правые габаритные огни
23	5А — Левые габаритные огни
24	25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А — вентилятор отопителя, кондиционер
2627	30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
28	15А — Управление двигателем
30	20А — Электропривод люка в крыше
31	15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А — Управление двигателем
33	15А — предохранитель прикуривателя audi a4
34	15А — Управление двигателем
35	30А — Электророзетка для прицепа
36	15А — Телефон, радио
38	15А — Освещение багажника, центральный замок
39	15А — Аварийное освещение
40	25А — Клаксон
41	25А — Система ABS (гидромодулвтор/насос]42
42	40А — Вентилятор
43	5А — S-контакт [центральный замок, радио, навигационная система)
44	30А — Подогрев сидений

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1	Разгрузочное реле для контакта X
2	Реле звукового сигнала
3	Реле системы очистки рассеивателей фар
4	Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5	Реле прерывистого режима работы системы очистки и смывания
6	Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

3	Реле электромагнитной муфты (система кондиционирования]
4	Блок управления сигнализаторами
5	Блок управления сигнализаторами
7	—
8	Реле фар дневного света
9	Реле фар света
10	Реле противотуманных фар
11	Блок управления для зеркала с функцией откидывания
12	Блок управления для зеркала с функцией откидывания
13	—
14	Предохранитель для специальной сигнальной системы
15	—
16	Предохранитель для специальной сигнальной системы
17	Предохранитель для таксометра
18	Предохранитель гидравлического насоса системы Предохранитель передатчика

1. Дополнительная плата реле Audi A4.
2. Расшифровка.

1	Репе задних противотуманных огней
2	Реле режима работы вентилятора на максимальной скорости
3	Реле режима работы вентилятора на первой ступени
4	Реле блока управления стекло­подъемником
5-15	—
16	Предохранитель механизма пере­становки сиденья
17	—
18	Предохранитель гидравлического насоса системы (ABS)
19	Предохранитель вентилятора радиа­тора
20	—
21	Реле обмотки переключения вен­тилятора радиатора
22	Реле задних стеклоподъемников
23	Реле передних стеклоподъемников
24	Реле системы центрального запи­рания и противоугонной системы

Плата реле блока электроники в моторном отсеке.

1	Реле системы обогрева кислород­ного датчикаРеле I свечей накаливания — ох­лаждающей жидкости
2	Реле II свечей накаливания — ох­лаждающей жидкости
3	Реле системы прямого впрыски­вания дизельного двигателя
4-5	—
6	Предохранитель электрооборудова­ния двигателя
7	Предохранитель I свечей накалива­ния — охлаждающей жидкости
8	Предохранитель II свечей накалива­ния — охлаждающей жидкости
9	Предохранитель свечей накалива­ния

Хендай Гётц. Предохранители и их расположение

Предохранители Hyundai Getz служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Обозначения цепей, защищаемых предохранителями, указаны на крышке блока предохранителей.

Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.

Перегорание предохранителя может произойти по двум причинам, которые можно установить путем визуальной проверки снятого предохранителя.

Всегда используйте предохранители требуемой мощности. Никогда не исполь-

Не заменяйте предохранитель более одного раза, не устранив источник неисправности

Ток, защищаемый предохранителем, указан сверху на предохранителе: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации

Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите, и не устраните причину неисправности. В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте в автомобиле комплект запасных предохранителей различной мощности. Они должны быть закреплены у основания блока предохранителей.

Блок предохранителей в моторном отсеке

Монтажный блок располагается по левую сторону, между корпусом воздушного фильтра, аккумуляторной батареей и кузовом. Чтобы самостоятельно производить ремонт автомобиля, вам нужно уметь читать электрические схемы. Предохранители используются для защиты цепей от короткого замыкания. Перечень предохранителей, расположенных в моторном отсеке:

• F1 – защиты цепи генератора (номинал 100 А). При выходе из строя этого предохранителя начинает быстрее разряжаться аккумуляторная батарея. При отсутствии зарядки на клеммах АКБ необходимо осуществить проверку натяжения ремня, контактов на генераторе, состояние щеточного узла и регулятора напряжения.
• F2 – защиты цепи блокиратора дверей. Номинал предохранителя 50 Ампер. Он также защищает цепи питания аварийной сигнализации, звукового сигнала, нагревательного элемента на заднем стекле, микроконтроллерного блока управления двигателем, освещения салона, различные электроприводы (в том числе зеркал). Поэтому, если не работает стоп-сигнал, датчики на Хендай Акцент, автомобиль не заводится, первым делом проверяете этот предохранитель. При отказе аварийной сигнализации нужно проверить предохранители №1 и №7, расположенные в блоке салона. Если они исправны, то нужно провести диагностику реле №10. Последними диагностируете кнопку и электропроводку.
• F3 (30 Ампер) – предназначен для защиты цепей питания головного света и габаритных огней. В случае отказа освещения необходимо провести проверку предохранителей №27 и 28, а также реле №4, которые располагаются в салоне.
• F4 – этот предохранитель подает питание на блок управления мотором. Номинальный ток 20 А. Если двигатель не получается запустить, необходимо проверить этот предохранитель. Только после F5, F6, F16, F17, F18, F21 и в салоне F5 и электромагнитное реле 3.
• Через F5 (30 Ампер) подается питание на катушки зажигания.
• Через F6 (20 А) и F18 подается питание на электродвигатель вентилятора обдува радиатора.
• F10 (10А) – питание цепей освещения салона.
• F11 (10А) – защита цепи питания автомагнитолы.
• F16 защищает цепи питания ДПРВ (датчика фаз) и РХХ (регулятора холостого хода). Номинальный ток 15А.
• F17 – подается через него питание на ЭБУ. Смотреть информацию по F
• F19 (номинал 10А) – питание цепей управления кондиционера.
• F21, F22, F23 (все номиналом 10А) – защиты цепей ЭБУ, муфты компрессора кондиционера, звукового сигнала, соответственно.
• F24 – противотуманки.
• F25 и F26 (10А) – головное освещение с левой и правой стороны соответственно.
• F27 и F28 (10А) – лампы габаритного освещения на правой и левой сторонах соответственно.
• F32 – защита цепи вентилятора теплообменника конденсатора кондиционера.
• F33 – цепь питания электростеклоподъемников.
• F34 и F37 – блок управления АБС (при ее наличии).
• Вентилятор системы отопления – F

10. Блоки реле и предохранителей

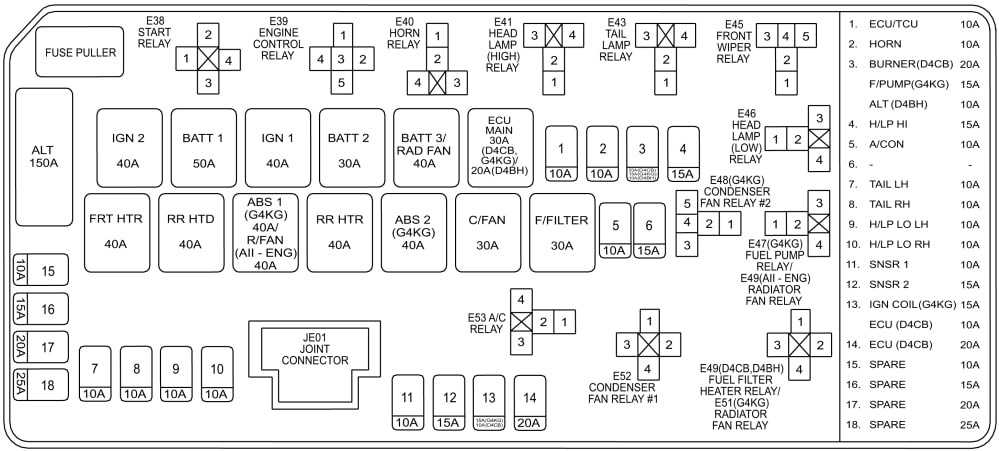

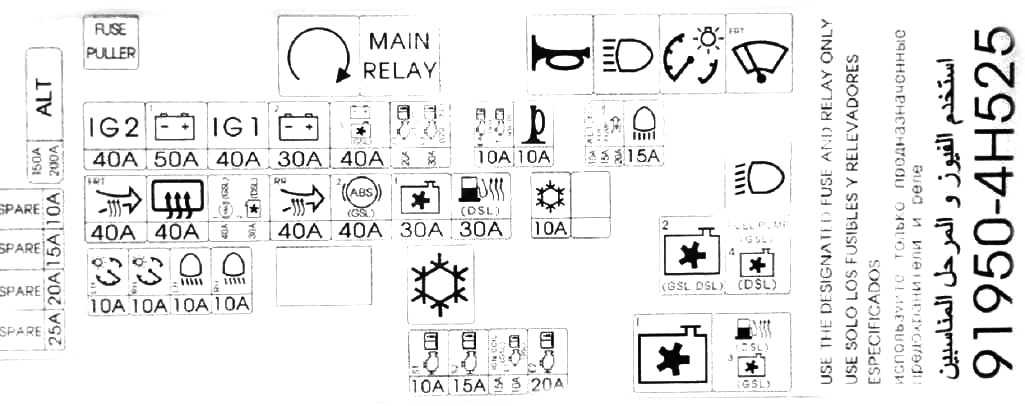

Блок реле и предохранителей моторного отсека

Замена блока реле и предохранителей моторного отсека

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Вытолкните 3 крюка в блоке реле моторного отсека в направлении, указанном стрелкой, и поднимите узел блока EMS (А).

3. Отсоедините разъем и снимите узел блока EMS (А).

4. Установку выполните в порядке, обратном разборке.

Блок реле и предохранителей салона

Снятие блока реле и предохранителей салона

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите нижнюю часть передней панели.

3. Отсоедините разъемы в части предохранителей интеллектуальной распределительной коробки.

4. Отверните крепежные гайки и выверните болт, затем снимите интеллектуальную распределительную коробку (А).

5. Отсоедините разъемы в задней части интеллектуальной распределительной коробки.

Блоки под капотом

Основной блок

Расположен в левой части моторного отсека, рядом с аккумуляторной батареей.

Схема вариант 1

Деловое свидание, встреча

ALT	Предохранитель 150A (A / CON, FRT DEICER), блок предохранителей (FRT HTR, RR HTR, RR HTD, C / FAN, F / FILTER, ABS 1/2), генератор, блок предохранителей и реле E / R, правый
BATT1	Предохранитель на 50 А (DR LOCK, FRT FOG LP, B / ALARM, разъем питания (AUDIO-1, ROOM LP))
BATT2	Предохранитель 30A (FUEL COVER, P / WDW LH / RH, HAZARD), универсальный испытательный разъем
BATT 3 / РАД ВЕНТИЛЯТОР	Предохранитель на 40 А (STOP LP, BWS), реле вентилятора радиатора (G4KC)
IGN 1	Замок зажигания 40А (ACC, IG1)
IGN 2	Замок зажигания 40А (IG2, START), реле стартера
ГЛАВНЫЙ ЭБУ	20 / 30A Реле управления двигателем
FRT HTR	40А Реле переднего вентилятора
RR HTD	Реле обогревателя заднего стекла 40А
RR HTR	40A Реле заднего вентилятора
АБС 1	Блок управления ABS 40A (G4KC)
АБС 2	Блок управления ABS 40A (G4KC)
C / FAN	30А Реле вентилятора конденсатора 1
F / ФИЛЬТР	Реле нагревателя топливного фильтра 30А (ДИЗЕЛЬНЫЙ)
ECU / TCU	10А MTC, ECM (бензин)
РОГ	10А Реле звукового сигнала
ГОРЕЛКА	Блок управления подогревателем топлива 20А (D4CB)
F / НАСОС	15А Реле топливного насоса (G4KC)
ALT	Генератор 10А (D4BH)
H / LP HI	15А Реле фар (HIGH), реле фар (LOW)
A / CON	Реле 10А для кондиционера
FRT DEICER	Реле обогревателя лобового стекла 15А (при наличии)
ЛЕВЫЙ ХВОСТ	10A Левая фара (габаритный свет), левый задний комбинированный фонарь, левый габаритный огонь
ХВОСТ DX	10A Правая фара (габаритный огонь), задний правый комбинированный фонарь, правый габаритный огонь
H / LP LO LH	10А Передний фонарь, левый
H / LP LO RH	10А Фонарь передний правый
СНСР 1	10A Реле кондиционера, реле вентилятора конденсатора (D4CB), лямбда-зонд (D4CB), реле PTC №1 нагревателя (D4CB), выключатель стоп-сигнала (D4CB)
SNSR2	15A D4CB: Датчик положения распределительного вала, реле свечей накаливания, трансмиссия EGR, регулирующий клапан VGT, модуль управления иммобилайзером G4KC: реле топливного насоса, электромагнитный клапан продувки, масляный обратный клапан, датчик положения коленчатого вала, датчик кислорода, модуль управления иммобилайзером, управление минимальный привод
КАТУШКА ЗАЖИГАНИЯ	15А Катушка зажигания No. 1 ~ п. 4 (G4KC), конденсатор (G4KC)
ЭБУ 1	10A ЕСМ (D4CB)
ЭБУ 2	20A ECM (D4CB, G4KC), форсунка №1 ~ №4 (G4KC)
БЕЗОПАСНОСТЬ P / WDW	20 Стеклянный безопасный лифт

Схема вариант 2

Устанавливается в основном на дизельных моделях, с правой стороны, рядом с багажником на крыше.

Схема вариант 1

Обозначение

ВКЛЮЧЕНИЕ	Реле свечей накаливания 80А
НАГРЕВАТЕЛЬ PTC 1	Реле нагревателя PTC 40A # 1
НАГРЕВАТЕЛЬ PTC 2	Реле нагревателя PTC 40A # 2
НАГРЕВАТЕЛЬ PTC 3	Реле нагревателя PTC 40A # 3
АБС 1	Блок управления ABS / ESC 40A
АБС 2	Блок управления ABS / ESC 40A
ЭБУ	15А Питание электронного блока управления
БЕНЗОНАСОС	20A Двигатель топливного насоса
DCU 1	20А Мощность дозатора 1
DCU 2	Блок дозирования 20А Power 2
DCU 3	Блок дозирования 20А Power 3
DCU	60A Основное питание блока управления дозированием

Схема вариант 2

Блок предохранителей в салоне Хендай Грета

Находится с левой стороны под панелью приборов за пластиковой крышкой.Детально смотрите на фото ниже.

На обратной стороне крышки предохранителей имеется схема расположения предохранителей в блоке, а также их номинал и описание.

Схема расположения предохранителей в блоке

Описание предохранителей в салоне

№	наименование	номинал предохранителя	защищаемая цепь
1	обогрев заднего стекла	30a	реле обогрева заднего стекла
2	обогреватель заднего сиденья	20a	модуль управления обогревателем заднего сиденья
3	запасной	30a	—
4	электростекло­подъемник с защитой от защемления	25a	модуль электростеклоподъемника водителя с защитой от защемления
5	указатель поворота	15a	bcm
6	обогреватель переднего сиденья	20a	модуль управления обогревателем сиденья водителя/пассажира
7	правый электростекло­подъемник	25a	главный переключатель электростеклоподъемников переключатель электрических стеклоподъемников
8	левый электростекло­подъемник	25a	главный переключатель электростеклоподъемников
9	запасной	20a	—
10	bcm	10a	bcm, эбу электронных ключей, модуль иммобилайзера
11	задняя розетка питания	20a	задняя розетка питания
12	передняя розетка питания	20a	передняя розетка питания, прикуриватель
13	блокирование дверей	20a	реле блокирования/разблокирования, реле разблокирования двери багажного отделения
14	brake switch	10a	эбу электронных ключей, выключатель стоп-сигналов
15	tcu	15a	a/t : переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода))
16	start	10a	блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей, переключатель замка зажигания и датчик положения педали сцепления
17	pdm 1	15a	эбу электронных ключей
18	обогрев зеркал	10a	наружное зеркало заднего вида со стороны водителя/пассажира
19	модуль 2	10a	консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/правый центральные датчики системы помощи при парковке задним ходом
20	запасной	10a	—
21	омыватель	15a	многофункциональный переключатель
22	вентилятор 1	10a	модуль управления кондиционером
23	память	10a	регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных
24	плафон внутреннего освещения	10a	фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/правой
25	модуль 3	10a	bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/пассажира, модуль управления обогревателем заднего сидения
26	эбу	10a	pcm/ecm, эбу электронных ключей, модуль иммобилайзера
27	кондиционер	10a	распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером
28	задний стеклоочиститель	10a	блок пп (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя
29	мультимедиа	20a	аудиосистема, аудиовизуальное головное устройство с навигацией
30	вентилятор 2	10a	блок управления кондиционером, выключатель клаксона, резистор клаксона
31	модуль 1	10a	bcm, выключатель стоп-сигнала
32	esp	10a	переключатель на передней панели, блок управления esp
33	модуль 5	10a	электрохромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/правой фар, модуль управления обогревателя сиденья водителя/пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/правый)
34	запасной	10a	—
35	e-call	10a	модуль mts e-call
36	запасной	20a	—
37	mdps	10a	блок mdps датчик угла поворота рулевого колеса
38	подушка безопасности	10a	модуль управления srs
39	модуль 4	10a	bcm, эбу электронных ключей
40	подогреватель strg	15a	bcm
41	прикуриватель	20a	предохранитель прикуривателя Hyundai Creta
42	acc	10a	реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида
43	индикатор подушки безопасности	10a	комбинация приборов
44	комбинация приборов	10a	комбинация приборов

Блок под капотом

Расположен под панелью приборов со стороны водителя. Для доступа уберите защитную крышку.

Предохранители

Описание предохранителей

Есть чем дополнить материал — мы будем рады Ваши комментариям.

Sources:

https://razborov.net/hyundai/blok-predohraniteley-i-rele-hyundai-solaris.html https://avtorin.com/predohraniteli-soljaris-2/ https://chtocar.ru/servis-i-remont/servis-hyundai/hyundai-solaris/podrobnaya-instruktsiya-po-predohranitelyam-henday-solyaris.html https://etlib.ru/qa/shema-predohranitelej-hendaj-solyaris-37351 https://vsepredohraniteli.ru/hyundai/solaris1.html https://vsepredohraniteli.ru/hyundai/solaris2.html

Блок реле в салоне

Реле в салоне Хендай Акцент

Блок с электромагнитными реле располагается в салоне, прямо за маленьким вещевым ящиком. Описание и назначение (по рисунку):

1. Включения системы EBD (распределения тормозного усилия).
2. Включения задних противотуманок.
3. Главное реле СУД.
4. Головного освещения.
5. Стеклоочиститель и омыватель.
6. Включения АБС.
7. Электростеклоподъемники.
8. Обогрев заднего стекла.
9. Клаксон.
10. Указатели поворота и аварийка.

Для модели Accent электрические схемы можно найти в руководстве. В статье приведены только схемы расположения предохранителей и электромагнитных реле, расположенных в монтажных блоках моторного отсека и салона.

Расшифровка

Схема с расшифровкой.

F1 (красный 10 А) — Указатели поворота F2 (красный 10 А) — Система ABS, контрольные и сигнальные лампы в комбинации приборов F3 (красный 10 А) — Комбинация приборов F4 (синий 15 А) — Подушка безопасности F5 (красный 10 А) — блок управления двигателем, автоматической КПП (если есть), лампы заднего хода F6 (красный 10 А) — Привод блокировки дверей F7 (красный 10 А) — Аварийная сигнализация F8 (красный 10 А) — Лампы стоп-сигналов F9 (желтый 20 А) — Обогрев заднего стекла F10 (красный 10 А) — Обмотка реле блок-фар, электростеклоподъемников, омывателя блок-фар, вентилятора теплообменника системы кондиционирования, вентилятора радиатора F11 (желтый 20 А) — Очиститель и омыватель ветрового стекла F12 (красный 10 А) — Обогрев заднего сиденья F13 (красный 10 А) — ABS F14 (синий 15 А) — Прикуриватель и аудио-система F15 (красный 10 А) — Электропривод наружных зеркал F16 (красный 10 А) — Система кондиционирования

Такую схему нарисовали корейцы.

Как извлечь?

Для извлечения предохранителей в блоке есть специальный инструмент — пинцет. Им необходимо зажать край предохранителя и вытащить его. Дублирующий пинцет есть в блоке под капотом.

Пинцет.
