Схема расположения реле и предохранителей хендай акцент (hyundai accent)

Совместимость АКБ для Форд Фьюжн

Если взять за основные критерии тип аккумулятора и его размер, то на отечественном рынке представлен широкий выбор аккумуляторов от разных производителей. Несмотря на большой ассортимент, не так много аккумуляторов, идеально совместимых с бортовой сетью и трансмиссией автомобиля Ford Fusion.

АКБ Ford 550 075 051

Этот аккумулятор производится в России на современном оборудовании с использованием передовых технологий. Аккумулятор отличается стабильными электрохимическими характеристиками, повышенной устойчивостью к циклическим нагрузкам и быстрым увеличением емкости при разряде. Срок службы батареи составляет не менее 4 лет, а официальная гарантия производителя – 24 месяца. Это самый дорогой аккумулятор в списке, но не забывайте, что это оригинальный аккумулятор Ford Fusion, который на 100% совместим с электрической системой автомобиля.

АКБ Varta Silver Dynamic C6 552 401 052

Аккумулятор данной модели отличается повышенными пусковыми токами на 15% (по сравнению с базовой линейкой аккумуляторов Varta), что позволяет устанавливать его на автомобили с большим количеством дополнительного электрооборудования. По характеристикам аккумулятор занимает одну из лидирующих позиций в своем ценовом сегменте. Официальная гарантия производителя составляет 24 месяца, что соответствует среднему сроку службы самого аккумулятора.

АКБ Berga PB-№1

Среди основных достоинств аккумулятора Berga PB-№1 стоит отметить высокую надежность, хорошую вибростойкость и длительное сохранение исходных электрохимических параметров. Сетки легированы кальцием высшей чистоты, поэтому практически не подвержены коррозии, что значительно увеличивает срок службы батареи. В среднем аккумуляторы служат не менее 6 лет, а официальную гарантию качества производитель предоставляет 48 месяцев.

АКБ Moll M3 Plus

Аккумулятор Moll M3 Plus имеет оптимальные технические характеристики и большую емкость, что позволяет устанавливать его в Ford Fusion в максимальной комплектации

Немецкий производитель уделяет особое внимание безопасной эксплуатации, поэтому снабдил аккумулятор специальной крышкой со встроенным газовым фильтром и пламегасителем. Средний срок службы батареи составляет не менее 5 лет, а официальная гарантия – 48 месяцев

Описание предохранителей Hyundai Accent: характеристики, фото и видео

Как известно, блок предохранителей (далее — БП) в любом автомобиле играет важную функцию — он защищает от перенапряжения и выхода из строя электрооборудование машины. Сейчас мы вам расскажем, где расположены плавкие предохранители Хендай Акцент (далее — ПП), сколько их всего в этой модели автомобиля и за что они отвечают. Также вы узнаете, как произвести их замену.

Расположение и электросхема

Если вы заметили, что какое-либо устройство или часть электрооборудования стала некорректно работать или вовсе вышла из строя, не нужно спешить менять сломавшийся элемент. Для начала необходимо проверить состояние ПП. Иногда причина неработающих фар, печки, бензонасоса, кроется именно в выходе из строя ПП.

Обратите внимание: если вышло из строя реле или ПП бензонасоса, то запуск двигателя будет невозможным. Как и любое транспортное средство, Хендай Акцент оснащен блоками предохранителей

Причем в случае с этой моделью авто их целых три

Как и любое транспортное средство, Хендай Акцент оснащен блоками предохранителей. Причем в случае с этой моделью авто их целых три.

Также помните о том, что схема и предназначение элементов наносится на внутреннюю сторону пластиковой накладки, которая защищает БП.

БП в салоне

В салоне автомобиля, как сказано ранее, расположено несколько БП. Один из них находится со стороны водительского сидения, в районе левой ноги. Чтобы добраться до него, необходимо снять пластиковую декоративную накладку, которая находится на торпеде.

Схема БП, расположенного в салоне Хендай Акцент

Ниже предлагаем вам ознакомиться с назначением каждого компонента устройства.

Описание назначения деталей БП, который находится в районе водительского сидения в салоне Хендай Акцент

Второе устройство находится за дополнительным бардачком в салоне. Если быть более точным, то там установлены реле, а не предохранители. Они предназначены для защиты более мощных потребителей энергии.

Как вы видите, большинство электрических компонентов автомобиля, для работы которых требуется напряжение, защищены плавкими предохранителями и реле.

Процедура снятия и замены

В процессе смены ПП нет ничего сложного. С этим может справиться даже начинающий автомобилист. Единственное, что вам нужно знать — это место расположения ПП, который необходимо заменить, а также несколько нюансов. К примеру, все работы по смене ПП необходимо проводить при отключенном аккумуляторе и выключенном зажигании.

Итак, приступим к замене ПП.

1. Для начала определитесь с тем, что вам необходимо заменить. В соответствии с предоставленными схемами вы должны понять, в каком именно БП необходимо менять реле или предохранитель.
2. Когда вы поняли, какой блок вам нужен, откройте капот.

   Даже если вам необходимо менять ПП в блоке, установленном в салоне, все равно откройте капот и отключите аккумуляторную батарею. Для этого не нужно ее полностью снимать, достаточно отключить только минусовую клемму. Перед этим не забудьте выключить зажигание.





















3. Далее, вам нужно открыть крышку монтажного блока.

   Если у вас не получается сделать это руками, то можете воспользоваться отверткой с плоским наконечником.

4. Сделав это, вы получаете доступ ко всем ПП. Если вы точно знаете, какую именно деталь вам необходимо заменить, демонтируйте ее при помощи специального пинцета или руками. Если вы не уверены в работоспособности элемента, то это можно проверить визуально.

   Для этого демонтируйте определенный предохранитель и просто посмотрите на него: внутри компонента проходит плавкая нить. Если она выгорела или оборвалась, то ПП нужно менять.

Обратите внимание! Ни в коем случае не устанавливайте в блок самодельные предохранители в виде куска проволоки или обычной канцелярской скрепки. Такие махинации могут спасти вас на время, но последствия от них могут быть катастрофическими

Заменив ПП, проверьте работоспособность необходимого устройства. Если проблема заключалась именно в ПП, то оборудование будет работать.

То есть, если на ПП нанесена цифра 10, то желательно в месте установки этой детали использовать 10-амперные предохранители.

Если нет возможность заменить ПП на деталь с таким же номиналом, то в качестве исключения на время можно эксплуатировать устройство с большим или меньшим номиналом. Но его нужно будет заменить при первом удобном случае.

Видео «Сервисный разъем и салонные ПП»

В этом видео автор показал расположение салонного БП и сервисного разъема для диагностики на примере автомобиля Хендай Солярис. Для моделей Акцент место расположения БП будет идентичным.

• Как поменять ремень кондицинера на Хендай Акцент самому?
• Проводим замену масла в АКПП Хендай Акцент
• Как заменить хладогент на Хендай Акцент

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Блок реле в салоне

Блок с электромагнитными реле располагается в салоне, прямо за маленьким вещевым ящиком. Описание и назначение (по рисунку):

1. Включения системы EBD (распределения тормозного усилия).
2. Включения задних противотуманок.
3. Главное реле СУД.
4. Головного освещения.
5. Стеклоочиститель и омыватель.
6. Включения АБС.
7. Электростеклоподъемники.
8. Обогрев заднего стекла.
9. Клаксон.
10. Указатели поворота и аварийка.

Для модели Accent электрические схемы можно найти в руководстве. В статье приведены только схемы расположения предохранителей и электромагнитных реле, расположенных в монтажных блоках моторного отсека и салона.

Процесс демонтажа

Для начала следует понимать, что снять бампер может быть довольно легко и просто и не потребует особых усилий. Кроме того, нет необходимости искать специальное оборудование, например, для работы с двигателем. Также для разборки бампера не требуется ни ямы, ни подъема, нужна только ровная поверхность.

Следует понимать, что для того, чтобы снять передний бампер, необходимо будет снять сопутствующие детали, тогда пригодится домкрат, набор инструментов, в котором обязательно должны присутствовать звезды Torx и другие насадки.

Давай приступим к работе:

1. Снимаем клемму с АКБ, чтобы случайно что-нибудь не замкнуть и не создать еще больше проблем.
2. Снимаем передние колеса.
3. Для удобства процесса необходимо демонтировать брызговики и крылья.

Признаки неисправностей бензонасоса

Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:

• автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
• насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;

Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.

Реле и предохранители в Акценте – схема монтажных блоков реле и предохранителей в Hyundai Accent Tagaz

Записаться КонтактыБлок реле и предохранителей под капотом:1 – предохранитель 100А цепи генератора;  2 – предохранитель 50А комплексный (цепей электропривода блокировки двери, аварийной сигнализации,  сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ);  3 – предохранитель 30А цепи ламп головного и габаритного света;  4 – предохранитель 20А цепи блока управления двигателем;  5 – предохранитель 30А цепи пуска двигателя и катушек зажигания;  6 – предохранитель 20А цепи вентилятора радиатора системы охлаждения двигателя;  7 – разъем электропроводки;  8 – реле вентилятора отопителя;  9 – реле звукового сигнала;  10 – предохранитель 10А цепи лампы освещения салона;  11 – предохранитель 10А цепи головного устройства системы звуковоспроизведения;  12 – реле 2 вентилятора теплообменника конденсатора системы кондиционирования;  13 – реле муфты компрессора кондиционера;  14 -гнездо реле противотуманных фар;  15 – резервное гнездо предохранителя;  16 – предохранитель 15А регулятора холостого хода и датчика положения распределителного вала;  17 – предохранитель 10А цепи блока управления двигателем;  18 – реле вентилятора радиатора системы охлаждения двигателя;  19 – предохранитель 10А цепи включения кондиционера;  20 – реле 1 вентилятора теплообменника конденсатора системы кондиционирования;  21 – предохранитель 10А цепи блока управления двигателем;  22 – предохранитель 10А цепи муфты компрессора кондиционера;  23 -предохранитель 10А цепи звукового сигнала;  24 – предохранитель 15А цепи противотуманных фар;  25 – предохранитель 10А цепи правой лампы головного света;  26 – предохранитель 10А цепи левой лампы головного света;  27 – предохранитель 10А цепи ламп габаритного света правого борта автомобиля;  28 – предохранитель 10А цепи ламп габаритного света левого борта автомобиля;  29 – реле ламп габаритного света;  30 – резистор предварительного возбуждения генератора;  31 – реле стартера;  32 – предохранитель 20А цепи вентилятора теплообменника конденсатора системы кондиционирования;  33 – предохранитель 30А цепи электростеклоподъемников;  34 – предохранитель 30А цепи блока управления АБС;  35 – гнездо реле постоянно включенного ближнего света;  36 – реле топливного насоса;  37 – предохранитель 30А цепи блока управления АБС;  38,39 – гнездо диода;  40 – предохранитель 30А цепи вентилятора отопителя.  Предохранители в салоне (у левой ноги внизу):1 – предохранитель 10А цепи указателей поворота;  2 – предохранитель 10А цепей АБС, контрольных ламп в комбинации приборов;  3 – предохранитель 10А цепи комбинации приборов;  4 – предохранитель 15А цепи подушки безопасности;  5 – предохранитель 10А цепей блока управления двигателем, ламп света заднего хода, блока управления автоматической коробкой передач;  6 – предохранитель 10А цепи электрического привода блокировки двери (ЦЗ);  7 – предохранитель 10А цепи аварийной сигнализации;  8 – предохранитель 10А цепи сигналов торможения;  9 – предохранитель 20А цепи обогрева заднего стекла;  10 – предохранитель 10А цепей обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар (опция), вентилятора теплообменника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, протизотуманных фар, противотуманного света в задних фонарях;  11 – предохранитель 20А цепи очистителя и омывателя ветрового стекла;  12 – предохранитель 10А цепи обогрева сиденья (опция);  13 – предохранитель 10А цепи АБС;  14 – резервное гнездо предохранителя;  15 – предохранитель 15А цепи прикуривателя;  16 – предохранитель 10А цепи наружных зеркал с электроприводом;  17 – предохранитель 10А цепи кондиционера;  18 – резервное гнездо предохранителя.  Блок реле в салоне (за маленьким бардачком, вид снизу):1 – реле электронного распределения тормозных усилий (EBD);  2 – реле противотуманного света в задних фонарях;  3 – главное реле системы управления двигателем (для наглядности крепление отсоединено);  4 – реле ламп головного света;  5 – реле очистителя и омывателя ветрового стекла;  6 – реле АБС;  7 – реле электростеклоподъемников;  8 – реле обогрева заднего стекла;  9 – реле звукового сигнализатора;  10 – реле указателей поворота и аварийной сигнализации.  Еще одно проблемное место с перемычками о котором многие и не догадываются. Блочок перемычек прячется между крылом и блоком предохранителей. Чтоб до него добраться нужно выкрутить один болт на 10 (слева) и ослабить другой на 10 (справа) – фиолетовые стрелки.

На перемычки попадает влага и они окисляются. Указано красной стрелкой указан. Мы уже рассказывали о таком ремонте у нас на сайте.

|

Возврат к списку

Предохранители и реле Hyundai Solaris (RB), 2010 — 2020 г.в.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве. Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2021, 2021, 2021 года выпуска с бензиновыми двигателями 1.4л R416V, 1.6л R416V.

В салоне

Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее.

1. Подденьте пальцами выемку в декоративной крышке монтажного блока и, преодолевая сопротивление фиксаторов…

2. …снимите крышку с панели приборов.

Цепи, защищаемые предохранителями, установленными в салонном монтажном блоке
№	Защищаемая цепь	Ток, А
1	Обогреватель ветрового стекла	15
2	Розетка для подключения дополнительного оборудования	15
3	Прикуриватель	15
4	Замок зажигания	10
5	Сигнализатор отключения передней подушки безопасности	10
6	Подушка безопасности	10
7	Выключатель аварийной сигнализации	10
8	Резерв	—
9	—
10	Рычаг переключателя очистителя и омывателя ветрового стекла	15
11	Резерв	—
12	Задний противотуманный фонарь	10
13	Передние противотуманные фары	10
14	Реле экономии заряда аккумуляторной батареи. Функция автоматического выключения габаритныхогней после извлечения ключа из выключателя (замка) зажигания.	10
15	Стоп-сигналы	15
16	Комбинация приборов	10
17	Модуль управления системой безопасности	10
18	Гидроэлектронный модуль антиблокировочной системы	10
19	Выключатель фонаря света заднего хода	10
20	Иммобилизатор	10
21	Левая блок-фара	10
22	Дневные ходовые огни	10
23	Выключатель аварийной сигнализации	15
24	Модуль управления электронного ключа	25
25	Резерв	—
26	Кнопка пуска и остановки двигателя	10
27	Датчик скорости автомобиля	15
28	Катушки зажигания	15
29	Электрические стеклоподъемники, люк	10
30	Очиститель ветрового стекла	25
31	Блок управления замками дверей	20
32	Блокировка электростеклоподъемников	25
33	Обогрев передних сидений	15
34	Резерв	—
35	Освещение салона, кондиционер	10
36	Аудиосистема	20
37	Задний левый фонарь, лампы освещения номерного знака, левая блок-фара	10
38	Правый задний фонарь, правая блок-фара	10
39	Реле стартера, противоугонная сигнализация	10
40	Правая блок-фара	10
41	Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника	25
42	Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника	25
43	Система обогрева наружных зеркал заднего вида	10
44	Кондиционер	10
45	Резерв	—

В моторном отсеке

Для доступа к монтажному блоку, расположенному в моторном отсеке, выполните следующее.

1. Отожмите фиксаторы крышки монтажного блока…

2. …и снимите крышку.

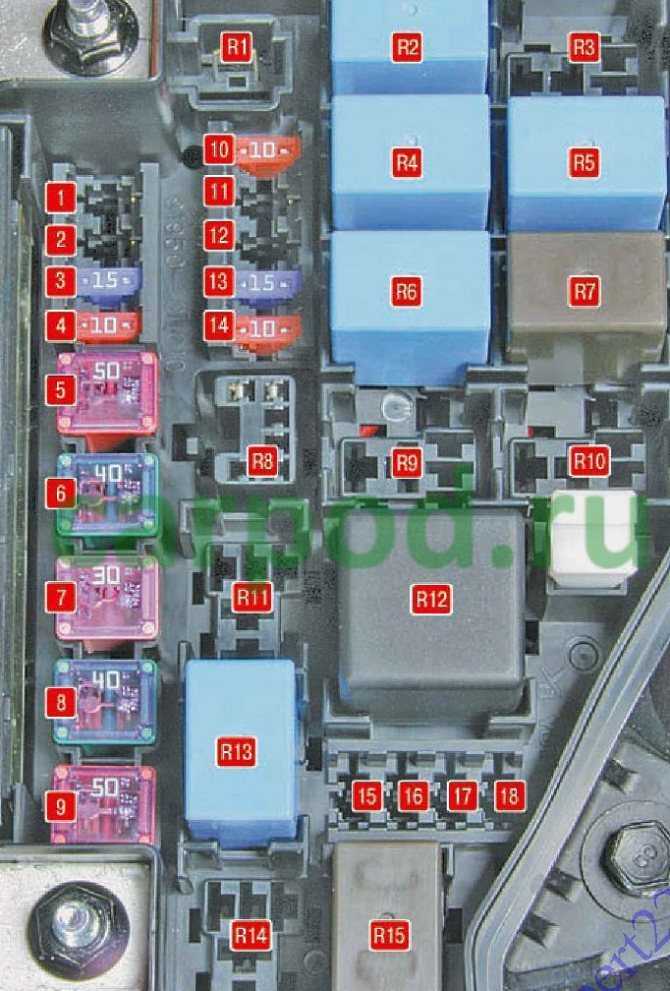

Назначение предохранителей и реле в монтажном блоке моторного отсека Солярис
№	Защищаемая цепь	Ток, А
1	Резерв	—
2	—
3	Бензонасос	15
4	Звуковой сигнал	10
5	Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок	50
6	Блок управления системой отопления	40
7	Электронный блок управления двигателем	30
8	Замок зажигания, кнопка пуска и остановки двигателя	40
9	50
10	Кондиционер	10
11	Резерв	—
12	—
13	Система питания	15
14	Датчик положения распределительного вала, датчик концентрации кислорода	10
15	Электронный блок управления двигателем	10
16	Резерв	—
17	Комбинация приборов, задние фонари	10
18	Резерв	—
R1	Резерв
R2	Реле звукового сигнала
R3	Реле замка зажигания, кнопки пуска и остановки двигателя
R4	Реле кондиционера
R5	Реле выключателя блокировки зажигания
R6	Реле вентилятора (низкая скорость)
R7	Реле вентилятора (высокая скорость)
R8	диагностического разъема
R9	замка зажигания
R10	замка зажигания, кнопки пуска и остановки двигателя
R11	аварийного предупреждения об экстренном торможении
R12	электронного блока управления двигателем
R13	Реле бензонасоса
R14	Резерв
R15	Реле электровентилятора радиатора системы охлаждения

На боковой стенке монтажного блока установлен главный предохранитель.

Назначение плавких перемычек главного предохранителя
№	Защищаемая цепь	Ток, А
1	Реле задних фонарей	50
2	Резерв	—
3	Резерв	—
4	Генератор	125
5	Гидроэлектронный модуль ABS, диагностический разъем	40
6	Гидроэлектронный модуль ABS	40
7	Реле обогрева заднего стекла	40
8	Реле вентилятора	40
9	Резерв	—

Как заменить предохранители в Hyundai Accent: пошаговая инструкция

Процедура замены предохранителей в блоке проста – для удаления поврежденного элемента потребуется только пинцет или специальный съемник, прочего оборудования не требуется. Чтобы заменить предохранители на Hyundai Accent требуется:

• В обязательном порядке отключить аккумуляторную батареи, обе клеммы;
• Далее находим перегоревший элемент и аккуратно извлекаем его;
• При необходимости с помощью грубой щеточки можно зачистить контакты в блоке от окисления;
• Затем надавливаем новой деталью на разъем в блоке пока не услышим характерный щелчок.

В завершении процедуры подключаем аккумулятор и заводим автомобиль для тестирования системы. Если предохранитель рекомендуемой мощности сразу перегорит, то возможно нужно отдать автомобиль на СТО для диагностики электрооборудования и проводки.

Источники

• https://msk-port.ru/tehservis/shema-predohranitelej-hendaj-akcent.html
• https://balancing.ru/predohraniteli-akcent/
• https://VmyatinkaSam.ru/elektrika/predohranitel-motorchika-omyvatelya-akcent.html
• https://ProAutoMarki.ru/shema-i-rasshifrovka-bloka-predohranitelej-na-accent-mozhet-komu-prigoditsya/
• https://lepkomplekt.ru/predohraniteli-akcent/
• https://auto-fact.ru/prochee/predohranitel-benzonasosa-akcent-tagaz-gde-nahoditsya.html
• https://avtonomnaya-gazifikaciya.ru/obsluzhivanie/shema-predohranitelej-hendaj-akcent.html

Как заменить предохранители на Хендай Акцент

Хендай Акцент оснащен бортовой сетью с напряжением в 12 В. Электрооборудование в этом автомобиле выполнено по однопроводной схеме, для которой характерно соединение потребителей с «массой». Если двигатель Хендай выключен, тогда потребители функционируют за счет блока питания. В противном случае питание подается от генератора переменного тока.

Основные задачи

Каждая электрическая цепь Hyundai Accent защищена электроэлементами, которые находятся в монтажном блоке реле. Блоки предохранителей расположены в салоне и в моторном отсеке.

https://youtube.com/watch?v=e18Bp8y-vR0

Необходимо учесть, что такие мощные агрегаты, как фары и электробензонасос, подключаются через реле, установленные в соответствующем блоке. Схема данных элементов, изображенная на внешней стороне крышки, позволяет правильно заменить вышедший из строя агрегат.

Блок реле размещен в салоне автомобиля слева (под панелью приборов). Монтажный блок предохранителей закрыт специальной крышкой, на внутренней стороне которой начерчена соответствующая схема расположения предохранителей.

Чтобы снять предохранитель прикуривателя либо иного агрегата, потребуется выключить зажигание, демонтировав его из контактов. Если он перегорел, тогда провод будет расплавленным либо порванным. Рекомендуется использовать электрозащиту нужной мощности. Нельзя заменять данный прибор иной деталью и больше 1 раза.

Если он предназначен для защиты нескольких цепей, тогда потребуется отыскать то соединение, из-за которого перегорел рассматриваемый агрегат.

Автомеханики рекомендуют иметь в автомобиле запасные предохранители разной мощности. Их крепят к основанию соответствующего блока.

Правила замены

Необходимо отметить, что автомобили производителя ТагАЗ, как и Хюндай, могут быть оснащены блоками нового и старого образов. Первая система состоит из ножевидных предохранителей. Следует учесть, что между блоками разных конструкций нет взаимосвязи.

Чтобы заменить электрозащиту на старой системе, потребуется освободить 2 защелки. Затем снимают крышку данного блока. С помощью схемы демонтируют вышедшее из строя реле. Снимают предохранитель. Перед его заменой устраняют причину перегорания. Нельзя заменять вышедший из строя элемент иным по номиналу аналогом, в том числе жучками из проволоки.

Если необходимо провести подобные работы на блоке нового образца, тогда потребуется снять крышку. Ее защелки расположены сбоку. Чтобы вытащить предохранитель, применяют пинцет. Его установка производится в обратном порядке.

Предохранитель нужно заменить, если последний элемент пришел в негодность. При проведении вышеописанной работы нужно помнить, что новое реле устанавливают после выявления и устранения причины неисправности старого аналога. Можно применять на Акценте только предохранители стандартной комплектации, величина тока которых соответствует аналогичному показателю, указанному на их корпусе.
