Замена задних тормозных колодок daewoo nexia полная инструкция

Daewoo Nexia Улыбака (хенд мейд) › Бортжурнал › Замена передних тормозных колодок

Итак. Очередные колодки фирмы Hi-Q стёрлись, проехав ни много, ни мало, а 40347 км. На мой взгляд это хороший результат для колодок за 600 руб. (правда половина пробега по трассе) Поменял на аналогичные.

Процесс замены очень прост.Нужен балонный ключ, домкрат и ключ на 14 для выкручивания пальцев суппортов.

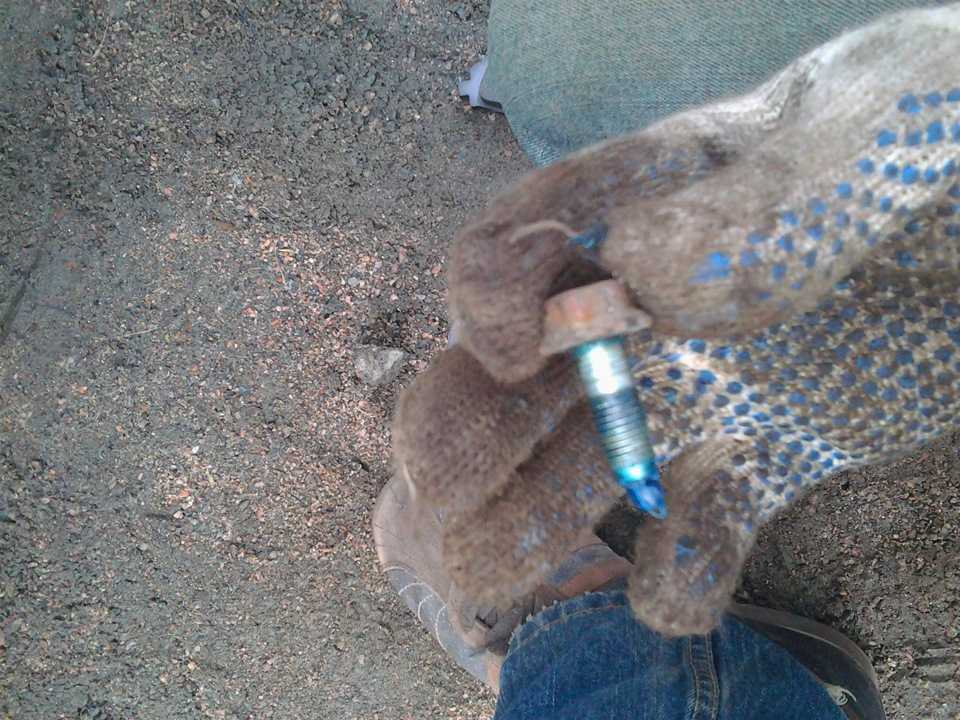

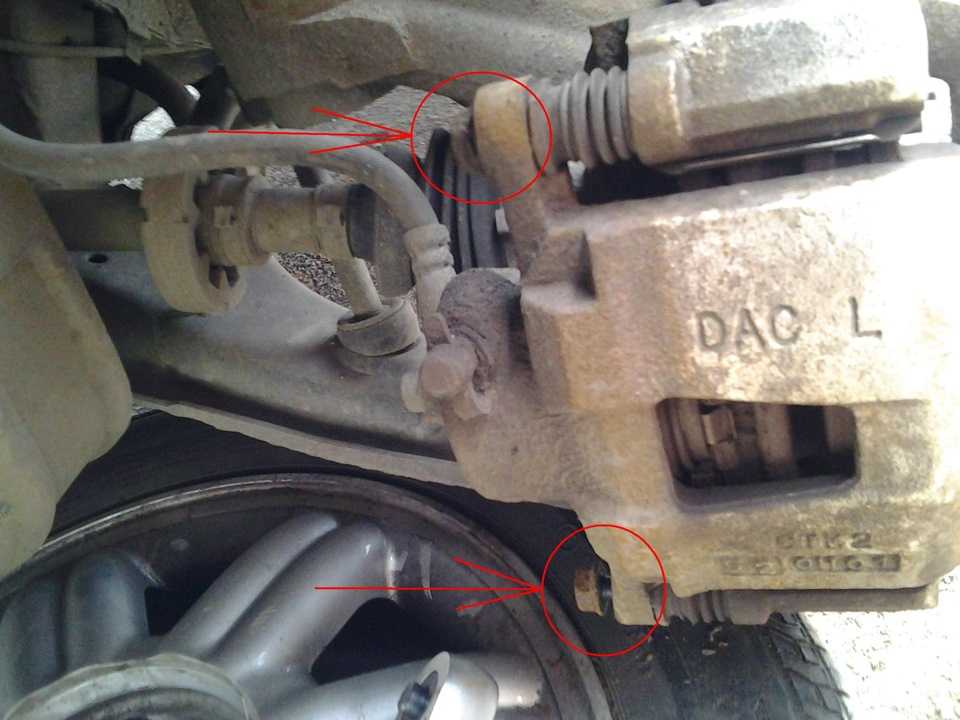

1. Ключом на 14 полностью откручиваем нижний болт, крепящий суппорт и немного ослабляем верхний.

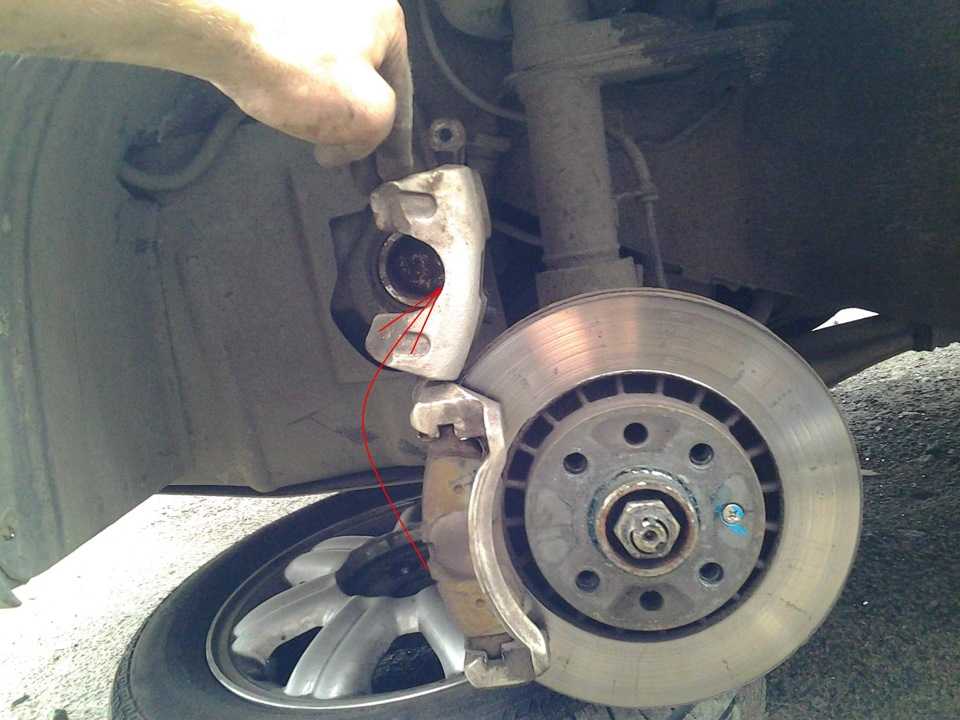

2. Поднимаем суппорт вверх, открывая доступ к тормозным колодкам.

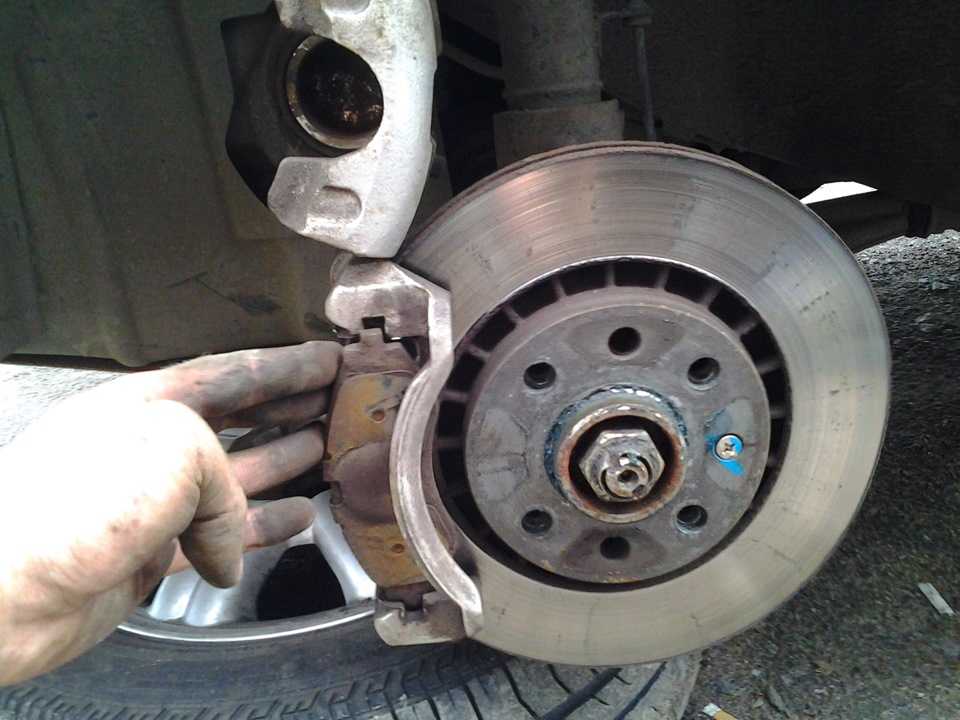

3. Легко вынимаем тормозные колодки просто потянув их в сторону от тормозного диска.

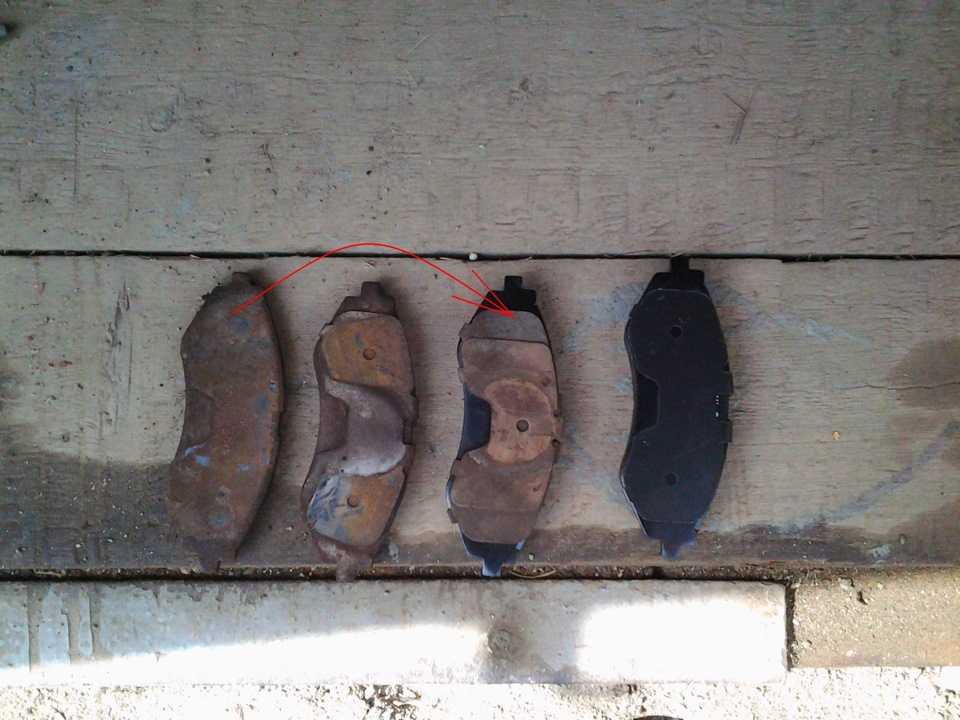

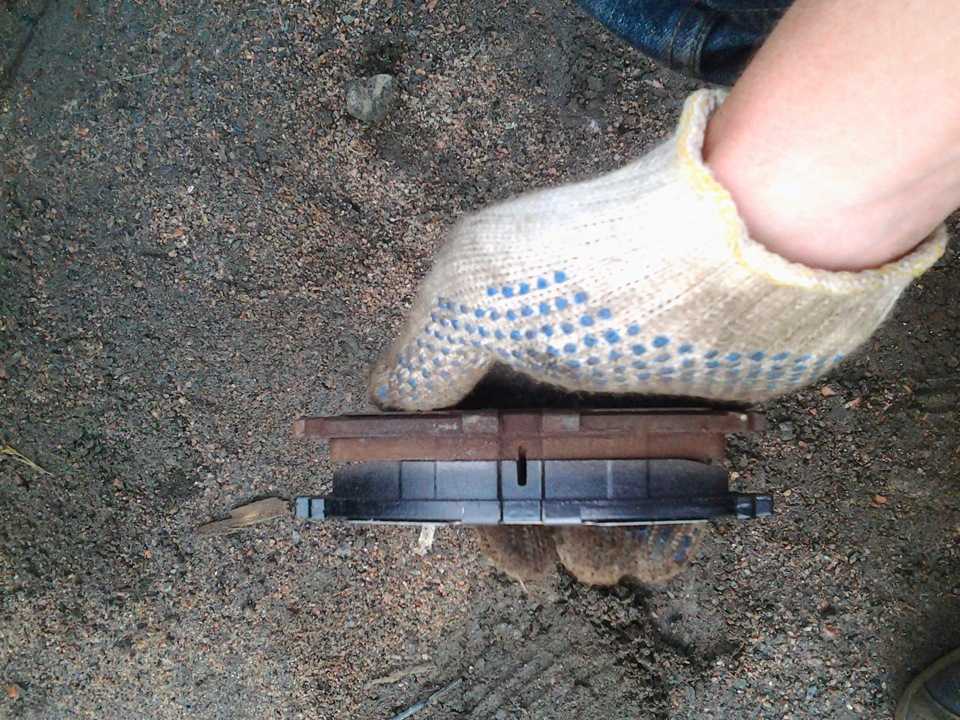

4. Если на новых колодках нет медных пластин, то переставляем их со старых колодок. Для снятия пластины её нужно просто, аккуратно подцепить отвёрткой и поставить на новую колодку

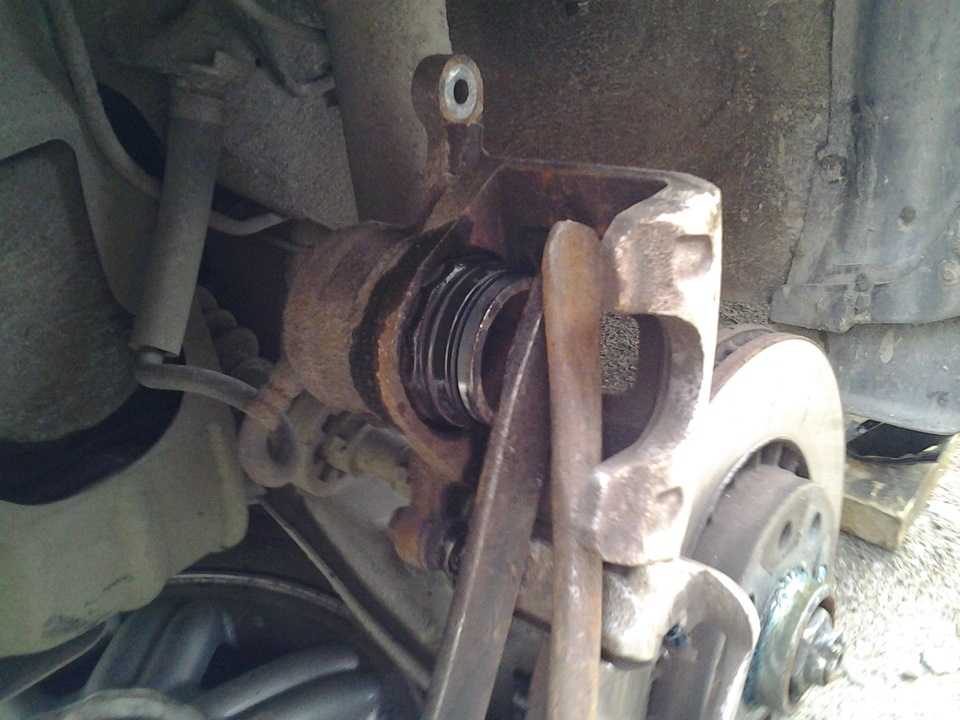

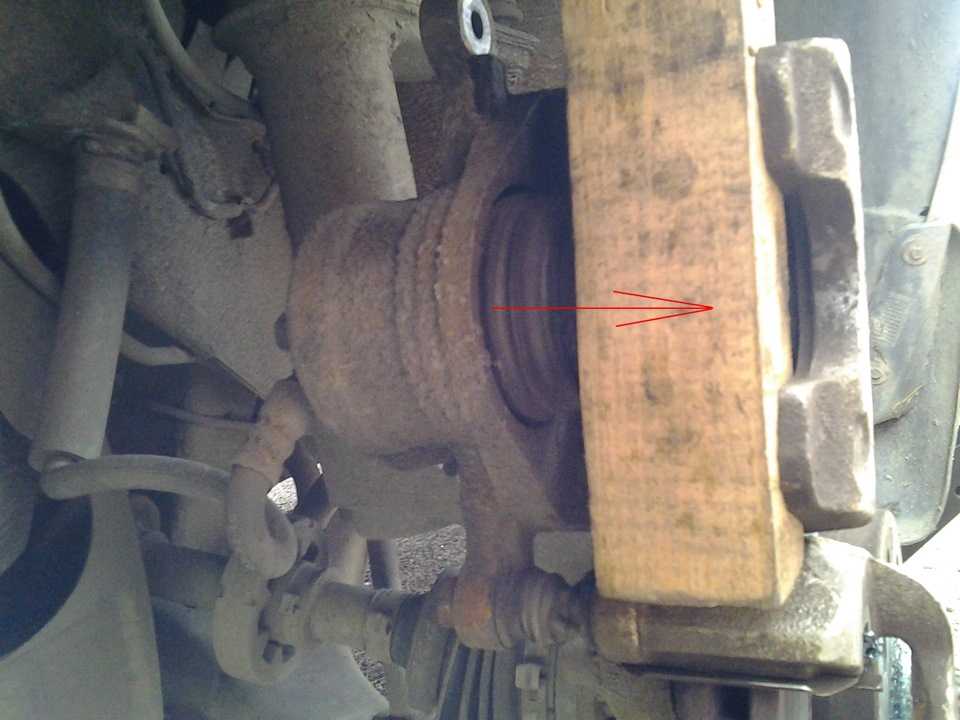

5. На всякий случай, немного разрабатываем тормозной цилиндр. Для этого, подложив вместо колодки деревянный брусок (а можно и старые колодки) нажатием на педаль тормоза выдвигаем поршень тормозного цилиндра, Руками задираем пыльник, протираем зеркало поршня, смазываем всё тормозной жидкость и с помощью двух монтажек ставим поршень в исходное положение. Если поршень ходит туго, то его нужно несколько раз выдвинуть и вернуть в исходное положение. Тогда он начнёт ходить мягко, без особых усилий.

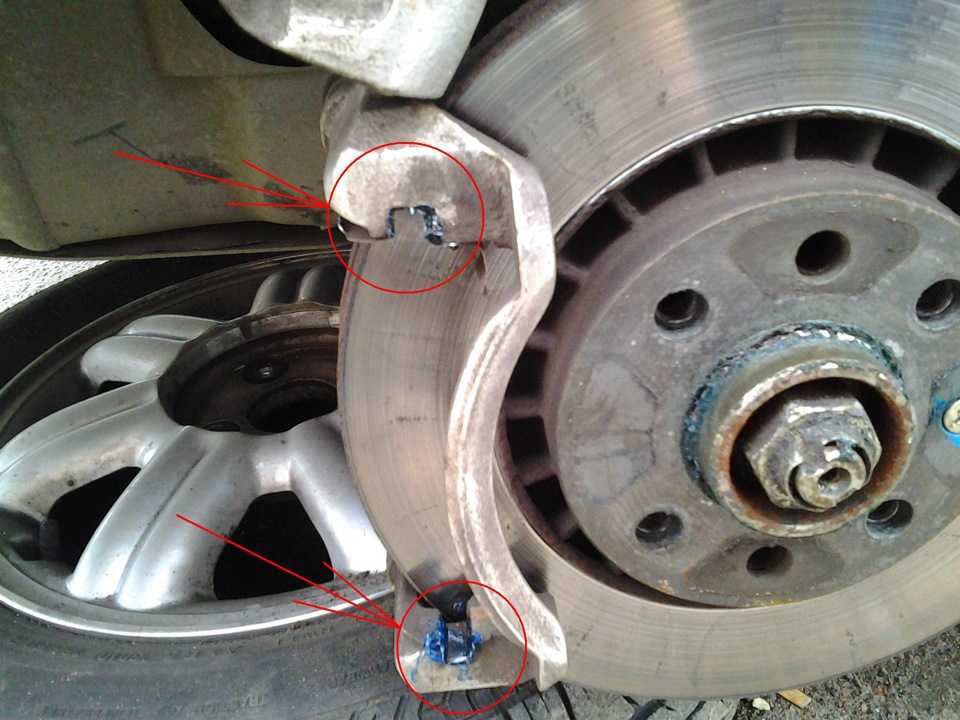

6. Смазываем пальцы суппортов и посадочные гнёзда тормозных колодок во избежании их подклинивания

7. Ставим колодки.

8. Прикручиваем суппорт.

9. Прикручиваем колесо и наслаждаемся ездой с новыми тормозными колодками и очень хорошо работающими тормозными цилиндрами.

Данная методика замены позволяет увеличить ресурс колодок и самое главное, увеличить в разы продолжительность жизни тормозных цилиндров.

Вся работа, в медленном режиме занимает не более полутора часов. Ни на одной СТО ничего этого не сделают, ничего не смажут и не разработают.Следите за тормозами сами, ведь тормоза это безопасность Вас и окружающих.

Все смазочные работы проводить только проверенными высокотемпературными смазками

Литол и солидол не подходят категорически!При замене колодок, обязательно обратите внимание на тормозные шланги, их целостность и наличие подтекания тормозной жидкости.Также обратите внимание на то, что бы износ тормозных колодок был равномерный.Если колодки стёрты не равномерно, проверяйте тормозные цилиндры (разрабатывайте их — см. выше или меняйте, а также обязательно смазывайте пальцы, по которым двигается суппорт.)

Инструменты необходимые для замены задних колодок на Дэу Нексия n150

  • Противооткатные упоры;
  • Два домкрата;
  • Набор накидных ключей и головок к ним;
  • Плоскогубцы (при наличии рекомендуется использовать длинногубцы);
  • Молоток с бойком из мягкой стали;
  • Отвертки; WD-40;
  • Силиконовая смазка, устойчивая к высоким температурам.

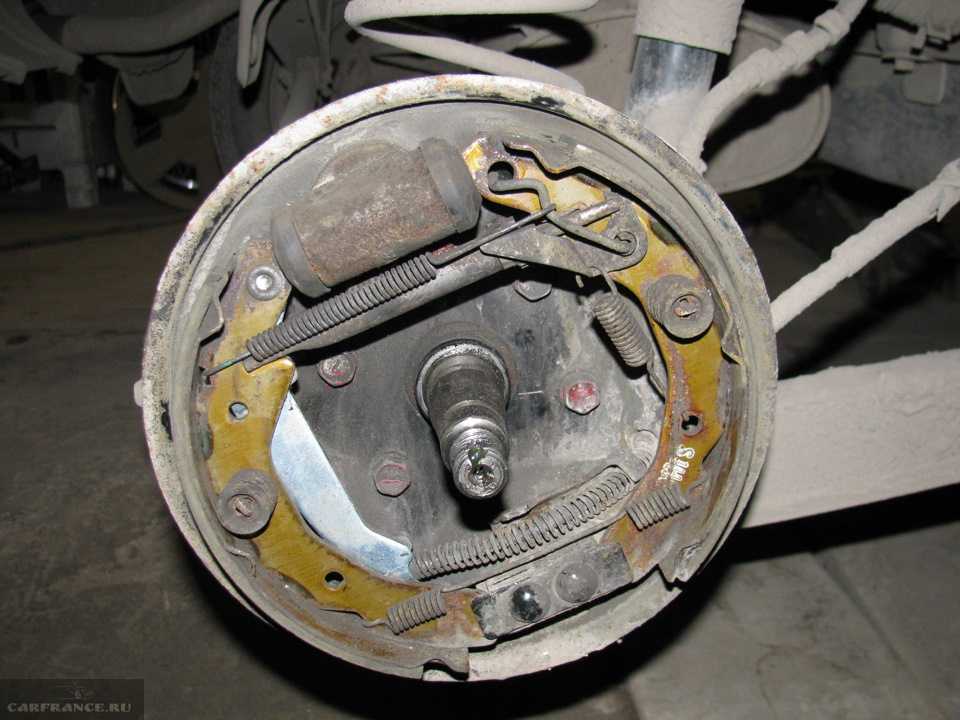

Алгоритм демонтажа

Для удобства используйте смотровую яму или загоните автомобиль на подъёмник.
На передние колёса установите противооткатные упоры.
Нанесите на шток смазку и ослабьте гайку натяжения троса ручника. Это делается двумя способами: с помощью головки с удлинителем или снимая теплозащитный щиток.
С помощью домкрата поднимите автомобиль с обеих сторон, чтобы задняя часть не касалась земли.
Снимите колесо, открутив болты крепления.
Отсоедините ступичный колпачок и открутите гайки.
Открутите винт с потайной головкой и снимите барабан

Если снять не выходит, аккуратно сбейте барабан молотком.
Важно! Перед разборкой механизма запомните расположение всех деталей!
Отсоедините пружину с регулировочного устройства и с опорной стойки, для этого проверните чашку на 90 градусов, придерживая удерживающую стойку.
Снимите и очистите опорную стойку.
Точно так же разберите механизм со второй стороны.
Отсоедините стяжную пружину сверху. Сначала от передней колодки, потом от задней.
Разведите колодки сверху и отцепите их от троса ручника.
Достаньте их и осмотрите состояние.
Очистите щит от грязи и коррозии, нанесите смазку.

Алгоритм сборки

Важно! Замените пружины на новые, если есть такая возможность. Если на пружинах наблюдаются дефекты, то ставить их назад небезопасно

Алгоритм сборки напоминает алгоритм демонтажа в обратной последовательности.

  1. Новую колодку начните подсоединять сзади к тросу ручника.
  2. Закрепите её стяжной пружиной.
  3. Верните на место очищенную опорную стойку и её пружину, для установки стойки нужно вновь повернуть чашу на 90 градусов.
  4. Присоедините переднюю колодку.
  5. Закрепите её удерживающей стойкой и пружиной с механизмом автоматической подводки.
  6. Проверьте правильность сборки.
  7. Смажьте ступицу и замените смазку в подшипнике.
  8. Установите барабаны и колеса.
  9. Несколько раз надавите на педаль тормоза, чтобы детали механизма встали на нужные позиции.
  10. Отрегулируйте ручник.

Внимание! Не забывайте смазывать подвижные элементы, требующие смазки, такие как ступица или подшипники. Смазка должна быть устойчивой к высоким температурам

Тщательно проверьте износ барабанов. Если установить новые детали в изношенные барабаны, то их срок эксплуатации заметно сократится.

Снимите бортик выработки, если ставите старые барабаны. А если выработка поверхности больше 20 сантиметров, нужно заменять и тормозные барабаны.

Когда менять тормозные колодки задних тормозов

На фото виден износ задних колодок.

Ещё одна сложность в том, что ни один производитель толком не может сказать периодичность замены задних колодок барабанных тормозов , поскольку зависит она от слишком многих факторов:

  1. Качества фрикционной накладки.
  2. Степени износа тормозного барабана.
  3. Исправности тормозного барабанного раздвижного механизма.
  4. Исправности тормозного цилиндра.
  5. Стиля вождения и условий эксплуатации.

Ресурс

Бывают случаи, когда задние колодки ходят по 80-100 тысяч, а бывает, что накладки осыпаются уже через пять тысяч пробега. Как повезёт. Именно поэтому к работе задних тормозных механизмов стоит прислушиваться внимательно. Именно прислушиваться, поскольку интенсивность торможения и звук, издаваемый изношенной колодкой скажут о том, что нужно искать новый комплект и заниматься заменой.

Стал думать что купить. Kashiyama, вроде и цена нормальная и тесты хорошие, но размеры не указаны. Нашел размеры, 143*43 вроде, на сантиметр меньше. Побоялся, что у тормозного диска будет оставаться кромка, и вообще потом колодку этой кромкой не зажало. Может кто дополнит, может нормально работает все.

Заказал TEXTAR, с проверкой по ВИНу. TEXTAR делает колодки на конвеер БМВ и многие Бехи бегают с ними. Соответственно завод на Нексию не делает и мне отказал, т.к. по вину не пробился заказ. Хотел повторно, но цена уже подскочила на 200 р.

Лично с самого начала хотел заказать ATE, Григория начитался (спорт Нексия, если кто не в курсе), но цена кусается. В тестах иногда были колодки Otto Zimmermann, но при выборе этой фирмы просто не было. Если выбирать в Экзисте на общие каталоги то выходит на Ate — Teves и даже на самом сайте производителя, а это не то. И потом где то на форумах ланоса, я увидел что поставили такие колодки, и номерок был. Я его пробил и это оказались колодки для Лачика. Вобщем заказал себе.

Соответственно речь дальше о них. Как отличить подделку, на просторах инета про это почти ничего нету. Было пару фото упаковки и все. Вот фото что пришло мне.

Наклейка сбоку несет себе артикул, тип авто, где сделано. Наклеена так крепко что от коробки только если с мясом. Сама наклейка так просто не рвется, только если ножом (я колодки с другого бока доставал, так коробка гнется, а наклейке хоть бы хны). На колодках артикул и номера, все прекрасно читается нормальных шрифтом. Окрашена в равномерный черный цвет. К колодкам идут металлические противоскрипные пластины покрытые стеклопластиком вроде. Как меняются колодки в инете полно инфы. Хотел дополнить что на заводских колодках кроме противоскрипных пластин, была пластина для суппорта. Будете менять не забудте ее поставить, а то в грязи старых колодок не была заметна. Рекомендуют также смазать пластины смазкой. Указной ниже смазкой можно смазать как пластины таки направляющие. По пути посмотрел на направляющие пальцев и на сам суппорт. Смазку на направляющих надо опять менять (хотя менял 4 года назад), суппорт неплохо бы снять и почистить, а то черевато клином.

Пока идет притирка колодок, но скажу сразу, что тормозят в разы лучше, с непривычки зажимаю на 100% диск, не пищит. как пылится не знаю (на дворе грязь и слякоть) Хороший вариант еще поменять и диск. Кстати где то нашел тему что для европейских колодок нужен европейский диск, то же самое для Японии и Кореи. Ибо часто появляется писк, стук еще что. С заводскими колодами тормоза не тормоза. Лучше брать другие проверенные колодки, но GM в лучшем случае еле-еле середнячок. Если вы выбираете себе колодки, смотрите какой у вас тип тормозной системы, или снимите колодку и замерьте линейкой высоту и ширину. Ну а фирму можно выбрать найдя тормозные тесты на колодку, хотя их 2-3 всего и то старые.

Кстати, задние барабаны, надо снимать и чистить 1 раз в год, иначе закисают.

Много не флудить

Надеюсь это хоть немного поможет Вам при выборе и поможет не догнать .

Артикул колодок — 23234.170.1 Артикул смазки Ликви моли — 7656

Руководства по ремонту Дэу Нексия: замена тормозных колодок тормозного механизма заднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой

Задние колодки HANKOOK FRIXA для Daewoo Nexia имеют маркировку FLD04.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, отвертка с крестообразным лезвием, раздвижные пассатижи.

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм. Заменяйте колодки в следующих случаях: – толщина фрикционных накладок менее допустимой; – поверхность накладок замаслена; – фрикционная накладка непрочно соединена с основанием; – на накладках появились глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Замена тормозного барабана») .

6. Снимите верхнюю стяжную пружину пассатижами или отверткой.

Детали тормозного механизма заднего колеса: 1 – опорная стойка; 2 – щит; 3 – рабочий цилиндр; 4 – распорная планка; 5 – задняя тормозная колодка с разжимным рычагом привода стояночного тормоза; 6 – верхняя стяжная пружина; 7 – пружина опорной стойки; 8 – шайба опорной стойки; 9 – тормозной барабан; 10 – стопорный винт; 11 – нижняя стяжная пружина; 12 – серьга пружины механизма автоматической регулировки зазора между колодками и барабаном; 13 – пружина механизма автоматической регулировки зазора между колодками и барабаном; 14 – нажимной рычаг механизма автоматической регулировки зазора между колодками и барабаном; 15 – передняя тормозная колодка; 16 – болт крепления рабочего цилиндра

ПРЕДУПРЕЖДЕНИЕ

При работе пассатижами или отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

7. Удерживая хвостовик опорной стойки пассатижами, нажмите на шайбу, поверните ее на 90°.

8. . и снимите шайбу, пружину и опорную стойку передней колодки.

9. Снимите переднюю колодку в сборе с регулятором зазора.

10. . и нижнюю стяжную пружину.

11. Снимите распорную планку.

12. Снимите шайбу, пружину и опорную стойку задней колодки.

13. Отведите назад заднюю тормозную колодку.

14. . и отсоедините разжимной рычаг от троса привода стояночного тормоза.

15. Снимите пружину рычага регулятора зазора.

17. . и рычаг регулятора.

18. Очистите пружину, серьгу и рычаг регулятора и установите на новую тормозную колодку в последовательности, обратной снятию.

19. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.

20. Смажьте резьбу стержня А распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку Б, но не затягивайте гайку.

ПРЕДУПРЕЖДЕНИЯ

Завод изготовитель рекомендует при каждой замене задних тормозных колодок заменять распорные планки, пружины и опорные стойки новыми. Детали распорной планки и регулятора левого тормозного механизма не взаимозаменяемы с соответствующими деталями правого тормозного механизма, не перепутайте их!

21. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

22. Установите тормозной барабан.

23. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

24. Установите на место колесо. Проверьте легкость его вращения.

25. Аналогично замените тормозные колодки тормозного механизма другого колеса.

26. После установки тормозных колодок отрегулируйте стояночную тормозную систему ( см. «Регулировка привода стояночного тормоза» ).

Задние тормозные колодки

Здесь гораздо проще определиться, какие именно задние колодки для Нексия подойдут. Оригинальные барабанные колодки для задних тормозов одного артикула можно устанавливать на автомобиль любого года выпуска. Здесь можно отдать предпочтение одному из двух вариантов:

  • 96226110;
  • или NP1441.

В отличие от передних они не отличаются размерами. Параметры деталей не отличаются: d = 200 мм, ширина = 46 мм. Стоят они фактически одинаково (около 1300 рублей).

Для всех экономных автовладельцев на рынке представлены аналоговые колодки. Максимум положительных отзывов заслужили:

№ п/п Производитель Артикул Цена, руб.
1. NiBK FN11622 980
2. SangSin SA055 890
3. Fenox BP53023 700

Инструкция по замене

При замене барабанных колодок меняются все детали ремонтного комплекта.

  1. Поставить авто на первую передачу и зафиксировать передние колёса.
  2. Опустить «ручник».
  3. Снять заднее колесо.
  4. Откачать тормозную жидкость из бачка.
  5. Снять тормозной барабан.
  6. Отсоединить стяжную пружину.
  7. Зажать плоскогубцами хвостовик на опорной стойке, нажать на шайбу и повернуть. Вместе с хвостовиком должна сняться опорная стойка и пружина передней накладки.
  8. Снять переднюю накладку и регулятор для зазора.
  9. Снять стяжную пружину и удалить распорную планку.
  10. Отодвинуть заднюю накладку.
  11. Снять с троса ручного тормоза разжимной рычаг.
  12. Демонтировать пружину для регулировки зазора.
  13. Снять серьгу и рычаг регулировки.
  14. Прочистить пружину, серьгу и рычаг регулятора. Установить на новые тормозные накладки.
  15. На места трения передней и задней накладки тормозного барабана с тормозным щитом нанести тугоплавкую смазку.
  16. Намазать резьбу планки смазкой и закрутить гайку.
  17. Сжать пассатижами поршни тормозного цилиндра. Произвести установку тормозных накладок.
  18. Установить тормозной барабан.
  19. Нажимать на тормозную педаль до тех пор, пока не прекратятся щелчки. Происходит регулировка зазора между барабаном и тормозными накладками. Регулятор издаёт щелчки. Зазор считается выставленным в момент прекращения щелчков.
  20. Установить колесо.

В материале тормозных накладок содержатся опасные для человека волокна асбеста.

Запрещается очищать детали колодок пылеобразующими инструментами (сухая щётка, шлифовка колодок, струя сжатого воздуха).

Для удаления загрязнений применять только влажную ткань.

Тормозные колодки на втором колесе меняются по аналогии. После замены тормозных колодок нужно отрегулировать систему стояночного тормоза.

Производители рекомендуют также заменять пружины, опорные стойки и распорные планки. Перечисленные детали не продаются в комплекте с колодками. Об их покупке нужно позаботиться отдельно.

Ремонт главного тормозного цилиндра на автомобилях Daewoo Nexia и Daewoo Lanos

«Мягкая» педаль тормоза и малоэффективные тормоза, могут быть признаками неисправного главного тормозного цилиндра. И понятное дело, что если есть неисправность в автомобиле, ее необходимо устранить. В случае, с главным тормозным цилиндром, есть два варианта решения проблемы. Первый, замена цилиндра целиком. Вариант дорогой и быстрый. Второй вариант – покупка ремкомплекта на главный тормозной цилиндр и последующий за этим ремонт. Этот вариант займет у Вас больше времени, чем первый, но позволит не только значительно сэкономить, но и лучше узнать устройство своего железного друга. Тем более, снять, перебрать и установить на место, главный тормозной цилиндр на автомобилях Daewoo Nexia и Daewoo Lanos не так уж и сложно. И сделать это своими руками вполне реально, было бы желание. И так, переходим к главному….

Для ремонта главного тормозного цилиндра на автомобилях Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос) необходимо купить ремкомплект (смотрим фото 1) и тормозную жидкость .

С инструментами, тоже все просто. Главное обзавестись, специальным разрезным (обжимным) ключом(ми) на «10-12» (фото 2) для откручивания штуцеров тормозных трубок . Остальной арсенал – ключ на «13», два рожковых на «22», шприц или груша для откачивания тормозной жидкости с бачка, не большая отвертка, пассатижи (на Ланосе приходится отсоединять от бачка тормозного цилиндра шланг забора тормозной жидкости в главный цилиндр сцепления).

Теперь по пунктам процесс снятия и ремонта главного тормозного цилиндра на автомобилях Daewoo Nexia (Дэу Нексия), и Daewoo Lanos (Дэу Ланос):

Шприцом или грушей отбираем тормозную жидкость с бачка. На Ланосе отсоединяем от бачка шланг подачи тормозной жидкости в главный цилиндр сцепления (фото 3).

Отпускаем штуцера тормозных трубок от цилиндра (фото 4) и регуляторы давления задних колес (фото 5, вот зачем два ключа на 22). Сначала отпускаем нижнюю часть регулятора давления, а потом основную часть от тормозного цилиндра.

Откручиваем две гайки крепления тормозного цилиндра к вакууму усилителя тормозов. И после этого, полностью отсоединяем тормозные трубки от цилиндра. Снимаем главный тормозной цилиндр с автомобиля. Вот на этом пункте, люди, которые выбрали легкий и быстрый вариант могут остановиться и дальше не читать, а сразу ставить новый главный тормозной и заниматься прокачкой. Дальше, читают только настоящие автомобилисты, которые не ищут легкий путей ))) С тормозного цилиндра вынимает уплотнительное кольцо, видим стопорное кольцо и при помощи отвертки вынимаем его (фото 6). После этого, смело, вынимаем (вытряхиваем) внутренности тормозного цилиндра и запоминаем в какой последовательности они стояли (фото 7).

Дальше, достаем из упаковки новые детали (благо, что там уже все собрано) и вставляем в цилиндр (манжеты смачиваем тормозной жидкостью). Фиксируем стопорным кольцом. Теперь беремся за регуляторы давления тормозной жидкости задних колес. Наша задача, разобрать их, промыть и прочистить. Откручиваем регулятор от цилиндра, видим пружинку и клапан, аккуратно вынимаем их (фото 8). На фотографии номер 9 изображен сам клапан регулятора давления задних колес. Сфотографировал его специально отдельно, так как прочитал о нем в интернете много интересного. Для увеличения эффективности тормозов задних колес, кто-то делает в них пропилы, а некоторые их выкидывают вообще. Но мы, ну я так точно, не будем изощрятся и ограничимся только прочисткой регуляторов давления.

Теперь раскручиваем регулятор, вынимает внутренности, и очищаем детали от загрязнения. В первом цилиндре (фото 10) работы было не много, а вот во втором (фото 11) собралось много гадости.

После отчистки, собираем регуляторы давления и устанавливаем их на главный тормозной. Полную затяжку гаек, можно сделать после установки цилиндра на автомобиль.

Дальше остается установить главный тормозной цилиндр на автомобиль, затянуть все гайки и штуцера, залить новую тормозную жидкость и прокачать тормозную систему.

Напомню порядок прокачки – задний правый, передний левый, задний левый, передний правый.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Комментарии

Показано комментариев: 3 . Всего: 3 .

21 июля 2015 08:32

#

ребята подскажите пожалуйста. подойдет ли на лань 7 года гтц номер 0986481041, резьба вроде как м10 и м15?

10 июня 2015 06:24

#

Давно хотел по чистить и заменить тормозуху.А сейчас что-то клацает в гтц и тормоза ге. Надо делать и статейка в помощь.Спасибо.

6 окт. 2013 09:16

#

Меня интересует только один вопрос, сколько проработает ремкомплект и какого он качества. Ведь в процессе работы в цилиндре появляется выработка, но статья отличная! Спасибо за информацию

Как заменить диски на заднем мосте Нексии: пошаговая инструкция для новичков

Установка нового комплекта тормозных дисков на заднем мосте ДЭУ Нексии осуществляется аналогичным образом, однако имеет пару особенностей в силу отличия конструкции колесной базы. Для замены дисков потребуется также до часа свободного времени и наличие под рукой набора гаечных ключей и накидных головок, домкрата, шлицевой отвертки или малого ломика для бортирования колеса и баллонного ключа. Процедура замены осуществляется следующим образом:

  • Сначала требуется припарковать автомобиль на ровной площадке, после чего передвинуть селектор коробки в положение первой или задней передачи;
  • Далее в салоне под задними сидениями требуется найти небольшой люк, который откроет доступ к системе тросов ручного тормоза. На каждом силовом элементе требуется по максимуму ослабить натяжение;
  • Теперь приподнимаем заднюю часть транспортного средства и снимаем колесо. После разбираем тормозной механизм, отвинчиваем корпус и достаем тормозные колодки, предварительно отсоединив от верхней крючок, примыкающий к тросу от ручника. Теперь откроется доступ к тормозному диску, который также извлекаем, выкрутив все фиксирующие крепления;
  • Новый диск протираем спиртом и ставим на место, после чего устанавливаем новый комплект тормозных колодок. В завершение процедуры ставим колесо на место и повторяем аналогичные операции со второй стороной автомобиля.

В противном случае на не притертой поверхности тормозного диска может образоваться абразивная выемка, существенно снижающая эксплуатационный ресурс детали. Правильно проведенная обкатка позволит продлить жизнь как тормозному механизму, так и другим системам автомобиля, а также обеспечит максимальную безопасность во время движения водителю и пассажирам в салоне.

Удачи Вам на дороге.

Ещё на эту тему:

  • Доработка Нексии. Устанавливаем газовый упор крышки багажника.
  • Daewoo Nexia — каталог запасных частей
  • В мороз не отпираются двери автомобиля.
  • Разветвитель прикуривателя. Устанавливаем правильно.
  • Радиатор кондиционера. Защищаем зимой на Daewoo Nexia.

: Замена задних тормозных колодок своими руками.

Что-то странный у тебя ремкомплект. Я себе брал от опеля астра один в один с родным. Но самый гемор с тарелками, которые фиксируют пружину для прижима колодок к щитку они очень хлипкие. Хорошо что сейчас можно их отдельно купить.

В этом комплекте тарелки как раз основательные, а вот нижняя пружина не ахти, я старую оставил.

тоже сегодня менял колодки… итог-ручник пропал. Что я упустил?

Ручной тормоз регулируется в двух местах: 1. Под автомобилем регулировка натяжения тросов ( расположена под термоэкраном резонатора, откручиваем 4 гайки, снимаем экран и там находится гайка под ключ на 13,) подтягиваем отпускаем коромысло на котором крепятся тросы. 2. Механизм автоматического регулирования зазоров между колодками и барабаном ( после сборки тормозных механизмов, надо несколько раз нажать на педаль тормоза, при этом должны раздаваться щелчки, пока не прекратятся) это проворачиваются регулировочные гайки на раздвижных распорных планках. В эти же планки упирается плечо разжимного рычага стояночного тормоза.

Если ход рычага стояночного тормоза в норме (не более 5-ти щелков) значит подтяжка тросов в норме, если больше надо подтянуть, а стояночный тормоз все равно не держит, то следует снять барабаны и посмотреть на регулировочные гайки распорных планок. Если гайки остались полностью завернутыми, значит не сработал механизм автоматического регулирования зазоров.(Перечитать статью выше и проверить правильность сборки). Можно отрегулировать вручную, вращать гайки за зубья отверткой, периодически примеряя тормозной барабан (что бы надевался на колодки с минимальным зазором). Еще может быть проблема с тросами стояночного тормоза, бывает что в некоторых местах разрушается оболочка и из-за внутренней коррозии трос перестает перемещаться в ней и соответственно подтягивать разжимной рычаг.

Ручник работает, отрегулировал храповиком. Сделал минимальный зазор между колодками и барабаном.Результат-5 щелчков-машина стоит. Да и тормозить лучше стала.

Все правильно. Распорными планками и стояночный тормоз и зазор между колодками и барабаном. Надо добиваться, что- бы регулировка производилась автоматоматически.

На самой нижней фотографии, подписанной «Механизм подведения в собранном виде.» У рычага механизма подводки стоит деталька, пластинка из пружинящей стали согнутая пополам с отверстием, сидел разбирался для чего она, на одном из форумов нашел, что она является упором….

Илья, действительно такая деталь в ремкомплектах имеется, но в каталогах, «букварях» я ее не нашел. Как я поставил эту пластину видно на фото, предполагаю, что она служит для отжима двуплечего рычага от колодки, чтобы он не попадал между колодкой и распорной планкой. У кого есть другие мнения или располагаете информацией, напишите.

Илья, Сергей, помоему ее нужно ставить на распорную планку надевая на вилку «папа» после подводяшей гайки. На вилке «мама» вроде паз есть для хвостика этой штуки.

Сергей, при заказе одного 94525222 получаем 2 корончатые шайбы?

Да в комплекте 2 шайбы.

Livingstone, эту деталь я примерял и к распорной планке, пробовал в разных вариантах, установил, так, как мне показалось в наиболее оптимальном месте, но утверждать, что это единственно правильный вариант не буду… Если кто-то знает больше подскажите, поправьте.

Замена передних тормозных накладок

Замена передних тормозных накладок на автомобиле марки Daewoo Nexia потребуется, когда есть износ фрикционных накладок, когда соединение между накладками и основанием не прочно, когда рабочая поверхность накладок замаслена и когда на накладках присутствуют борозды и сколы.

Чтобы произвести замену передних тормозных накладок на автомобиле Daewoo Nexia, необходимы пассатижи раздвижные, ключи на 14 и для откручивания колесных болтов.

  1. Снимите переднее правое колесо.
  2. Открутите болт, которым снизу крепится суппорт.
  3. Поднимите вверх суппорт.
  4. Извлеките тормозные накладки, сняв их с направляющей.
  5. На тормозной накладке, расположенной с внутренней стороны расположена металлическая пластина, ее следует снять и поставить на одну из накладок в новом комплекте.
  6. Возьмите пассатижи и с их помощью утопите поршень на рабочем цилиндре.
  7. Установите новые тормозные накладки и соберите все снятые детали в обратном порядке. Чтобы избежать самопроизвольного откручивания болта, которым осуществляется крепление суппорта, прежде чем его установить намажьте на него фиксатор для резьбы.
  8. По аналогии проделайте операцию по замене тормозных накладок на левом колесе.
  9. Проверьте, достаточно ли в бачке главного цилиндра тормозов жидкости, если ее не хватает, то долейте.

Самостоятельная замена колодок у Дэу Нексия

Для того чтобы своими силами поменять колодки у Нексии, достаточно использовать стандартный ремкомплект, включающий в себя:

  • ключ баллонный;
  • ключ рожковый (14х15);
  • домкрат.

В качестве пошаговой инструкции рекомендовано воспользоваться видео

В целом алгоритм действий простой. Например, для того, чтобы заменить задние колодки на своей Nexia, достаточно поэтапно сделать следующее:

  1. Снять колесо, а затем тормозной барабан с целью оценить степень его износа.
  2. Разъединить устройство авторегулировки и барабан, сняв соответствующую пружину при помощи плоскогубцев.
  3. Снять опорную стойку. Для этого необходимо сначала надавить на чашку, придерживая стойку с обратной стороны, а затем повернуть на 90°.
  4. После этого чашка снимается, а сама стойка и пружина извлекаются. Съем второго заднего барабана осуществляется по аналогичной схеме.
  5. Рассоединить при помощи плоскогубцев переднюю колодку, расположенную на заднем колесе в передней части, и верхнюю стяжную пружину.
  6. Развести колодки в стороны.
  7. Затем отсоединить рычаг колодки от тросика стояночного тормоза.
  8. Снять колодки с тормозного щита.


Рекомендовано произвести осмотр всех элементов тормозов на наличие повреждений. В случае необходимости заменить. Все места соприкосновений колодок и щита обрабатываются специальной смазкой.

Как правильно собрать

Чтобы собрать обратно тормоза, необходимо:

  1. Соединить рычаг заднего барабана с тросом стояночного тормоза.
  2. Поставить опорную стойку.
  3. Установить распорную планку авторегулировки (с предварительной обработкой резьбы смазкой).
  4. Поставить передний диск тормозов, совместив вилку планки и паз рычага передней колодки. Затем закрепить опорную стойку.
  5. Рассоединить планку щита тормозов и колодки. Потянуть их слегка на себя за края.
  6. Сцепить стяжную пружину с задней колодкой тормозов. Второй конец пружины отверткой прицепить к кронштейну передней колодки.
  7. Сцепить пружину с отверстием «собачки» на устройстве авторегулировки.

Сборка под силу даже непрофессиональному водителю. Помните, что после завершения установки необходимо отрегулировать работу системы. Не следует полагаться на отладку в авторежиме. Регулировка выполняется через вращение «зубчатой гайки» распорной планки, что позволяет отрегулировать зазор между барабаном и колодкой.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
