Меняем ролик натяжителя ремня генератора на фольксваген поло седан

Технические характеристики и принцип работы генераторной установки на Фольксвагене

Генератор Фольксваген Пассат Б3, как и любое аналогичное устройство, предназначен преобразовывать вращательные движения коленвала в электрическую энергию.

Его конструкция состоит из следующих деталей:

• 1 – шкива, передающего благодаря ременной передаче вращательные движения от силового агрегата валу устройства;
• 2 — корпуса, состоящего из передней и задней крышек, на которых крепятся основные детали генераторной установки;
• 3 – ротора, представляющего собой стальной вал с 2-мя стальными втулками с обмоткой возбуждения;
• 4 – статора, имеющего форму трубы, в которой расположен пакет со стальными листами;
• 5 — выпрямительного блока из 6 диодов, запрессованных в отрицательный и положительный теплоотводы по три штуки;
• 6-регулятора напряжения, поддерживающее заданное в бортовой сети напряжение;
• 7 — щеточного узла состоящего из подпружиненных щеток, которые контактируют с токосъемными кольцами ротора;
• 8 — защитная крышка выпрямителя.

Генераторная установка должна обеспечивать напряжение в бортовой сети, не превышающее прогрессивное напряжение аккумулятора.

При этом напряжение должно оставаться стабильным, даже если меняются нагрузки или частота вращения коленвала. Принцип работы генераторов одинаков. Питание на обмотку возбуждения поступает при повороте ключа в замке зажигания. В ней образуется магнитное поле. Ротор начинает вращаться со скоростью коленвала.

Магнитное поле проходит через обмотки статора, на выводах которых появляется переменный ток. После достижения необходимой частоты вращения, обмотка начинает получать питание от генератора, то есть устройство самовозбуждается.

Если меняется частота вращения или нагрузка, вступает в действие регулятор напряжения. Он управляет временем, когда будут включаться обмотки возбуждения. Если нагрузка превышает возможности генераторной установки, подключается АКБ.

Генераторная установка имеет следующие характеристики:

• номинальное напряжение;
• номинальную частоту возбуждения;
• КПД;
• номинальный ток;
• частоту самовозбужения.

Параметры генератора зависят от конструктивных особенностей (автор видео — Дмитрий Анисенко).

Причины и особенности замены ремня

Для чего только не используется в современных моделях это простейшее устройство! Автомобиль ни за что не заведется, если под капотом будет отсутствовать генератор − не из чего будет вырабатывать необходимую искру. То же самое можно сказать и про многочисленные элементы головной оптики, задних фонарей, боковых повторителей поворотов и т.д. Что уж говорить о различных электронных «примочках» в салоне: не «полазить» в бортовом компьютере, не послушать музыку, не посмотреть фильмы. Даже прикуривателем не воспользоваться.

Поэтому генератор − жизненно важная деталь любого автомобиля, за которой нужно внимательно следить. Выход из строя элементов генератора в самых запущенных стадиях повлечет за собой вызов автоэвакуатора.

Чаще всего владельцы седана Фольксваген Поло жалуются на неправильную работу поликлинового ремня привода вспомогательных агрегатов, в которые как раз входит электрическое устройство переменного тока. Под ремнем находятся также шкивы насоса охлаждающей жидкости (2) и компрессор системы кондиционирования (6) (если комплектация оборудована кондиционером).

Схема такая: помимо перечисленных шкивов сюда входят натяжной элемент с крышкой, направляющий ролик (3), «колесико» коленчатого вала (1), натяжной ролик (4), собственно сам генератор (5) и крепления−болты. Все элементы обтянуты тем самым поликлиновым ремнем, с которым и возникают проблемы при неправильной эксплуатации автомобиля.

Обычно ремень меняют для замены прокладок в приводе ГРМ или на самой цепи устройства. Также его снимают для проверки исправности работы блока цилиндров, головки которых могут износиться или иметь грязевые, масляные отложения на поверхности. На станциях ТО натяжение ремня не проверяют, поэтому проверку стоит проводить самостоятельно. На Поло седан специалисты рекомендуют заниматься процедурой каждые 30 000 км пробега.

Проводить замену необходимо, если появятся:

• Износ на зубчатой поверхности в виде трещин или подрезов. От резины также может отслаиваться ткань.
• Трещины или складки на обратной стороне ремня.
• Расслоение на боковых поверхностях.
• Масляные разводы на ремне.

Последняя причина на Поло седан встречается реже, чем остальные, но скидывать со счетов ее не стоит, так как масло быстро разъедает поверхность ремня. Как правило, масло попадает на устройство вследствие порчи герметичности сальников валов «движка». Если масло не успело еще испортить резину, то нужно незамедлительно почистить ремень от разрушающих структуру осадков.

Для замены детали на Поло седан необходимо приобрести оригинальный поликлиновый ремень либо его аналоги. Надо отметить, что для конфигурации авто с заводской системой кондиционирования используется ремень, отличающийся по параметрам от аналогичного устройства в комплектации без кондиционера или климат−контроля.

Для моделей без системы кондиционирования оригинальный ремень VAG имеет номер 6q0903137a. Длина устройства из−за отсутствия шкива компрессора кондиционера значительно меньше, чем у первого аппарата − 1088 мм. Однако, короткая длина ремня не означает, что стоить он будет дешевле. Расценки примерно те же − от 1800 руб. Те, кто предпочитает экономить, могут приобрести аналоги от тех же Bosch или LYNX, например. Стоимость ремней начинается от 500 руб.

Самостоятельная замена ремня генератора автомобиля Фольксваген Поло седан

Если в 19 веке источник электрического света вызывал удивление и восторг, то в наши дни мало кто задумывается над тем, откуда берется электроэнергия и насколько сложен процесс преобразования силы тока в электричество.

Трудно даже представить жизнь без электроэнергии. И как раньше люди справлялись со скукой?

Сегодня то же самое можно сказать про автомобильные источники света. Большинство современных автомобилей «напичкано» трендовыми электронными приборами, новейшими светотехническими устройствами и гибридными силовыми установками, которые потребляют вырабатываемое электричество, чтобы заставить автомобиль двигаться.

За всеми этими достижениями стоит простая механическая деталь, история которой берет свое начало еще с середины 19 века. Речь идет об электрическом генераторе, прообраз которого можно проследить в первой динамо−машине, созданной для промышленных целей.

С появлением массового производства автомобилей стали разрабатывать и автомобильные генераторы.

Принцип работы устройства мало чем отличался от первых электрогенераторов. Его суть состоит в превращении механической энергии, вырабатываемой вращением коленчатого вала, в электрическую.

Официальные сроки производителя

Нужно своевременно производить замену привода ГРМ на машине VW Поло. Если произойдёт обрыв ремня, двигателю будет нанесён серьёзный ущерб и ему потребуется капитальный ремонт.

В случае если установлен ремень

При обычных условиях эксплуатации привод меняется в плановом режиме через 90 тыс. км.

За это время он использует свой ресурс и становится негодным

Особое внимание нужно обращать на новые запчасти, так как от их качества зависит срок службы двигателя. Поло седан довольно популярный автомобиль, поэтому комплектующие принадлежности выпускаются многими производителями

Желательно выбор делать именно в пользу оригинальных запчастей: это гарантированно сэкономит средства на возможном дополнительном ремонте.

Первоначальными симптомами изношенного ремня ГРМ являются:

• Проскальзывание натяжительного ролика с последующим ослаблением натяжения ремня;
• Перегрев мотора, что приводит к закипанию антифриза и частому включению вентилятора для охлаждения теплоносителя;
• Своеобразный шум при работе мотора;
• Потеря мощности, двигатель глохнет и не заводится;
• Появление хлопков в ресивере инжектора и глушителе;
• При осмотре ремня ГРМ обнаружены трещины, износ профильной дорожки, механические повреждения.

Все такие неисправности говорят о смещении фаз газораспределения и о слабой натяжке привода

Если обнаружена хоть одна из перечисленных неисправностей, то нужно обратиться в станцию техобслуживания для замены этого важного элемента двигателя

Volkswagen Polo с ремнем ГРМ

Сколько раз менять ремень ГРМ на Фольксваген Поло зависит также от того, какая манера езды, при этом как часто используется экстремальное вождение. В таких случаях менять ремень ГРМ нужно по мере его износа и истиранию профилей.

При замене привода ГРМ необходимо менять сразу и другие сопутствующие детали этого механизма. При этом рекомендуется использовать для VW Поло с двигателем CFNA 105 л оригинальные изделия со следующими артикулами.

В случае если установлена цепь

С 2015 года с конвейера сошёл Фольксваген Поло с приводом в виде цепи взамен ремня. Определить такой двигатель на машинах VW Поло седан можно по маркировке: CFNA – 105 л. с.; CFNB – 95 л. с.

Казалось бы, найдено решение о надёжном приводе, ведь все сегменты у такого элемента выполнены из металла, а он, бесспорно, крепче, чем материал ремня. Но так ли это на самом деле? Сколько раз за время работы двигателя нужно производить замену цепи ГРМ на Фольксваген Поло? Почему некоторые производители рекомендуют менять цепь через каждые 60 тыс. пробега или 3 года эксплуатации, далее каждые 30 тыс. км или один раз в 2 года.

Во-первых, надо учитывать объём двигателя. Условно принято на моторах до 1,4-1,6 л устанавливать ременный привод ГРМ, а свыше 1,6 л – цепной. Чем мощнее мотор, тем больше нагрузка на этот элемент, и тем чаще надо менять привод.

Во-вторых, на автомобилях Фольксваген Поло, как правило, на турбинных двигателях устанавливается цепь, а на простых атмосферных моторах – ремень. При этом на моторах с турбиной используется гидравлический натяжитель. Такое устройство автоматически стабилизирует натяжение цепи, то есть при вращении этого элемента поршень натяжного приспособления балансирует.

Всегда чистое масло в турбинном моторе нужно, чтобы в звенья цепи не попали мелкие частицы мусора, опилок и т. д. А также основной причиной является то, чтобы под поршень натяжителя не попал мусор и он не заклинил. Иначе, если не будет сбалансированного хода поршня, цепной привод будет работать некорректно и быстро выйдет из строя.

Volkswagen Polo с цепью ГРМ

Тем более что у двигателей Поло седан с турбиной масло намного быстрее пригорает, чем на обычных силовых агрегатах. Таким образом, чтобы не возникало вопроса, когда менять цепной привод ГРМ на Поло седан, специалисты рекомендуют ориентироваться при диагностике больше не на пробег, а на звук. Как только натяжение привода ослабнет, то появится усиленный характерный шум от двигателя.

Диагностика и замена натяжного ролика Поло Седан

Убедится в неисправном состоянии натяжного ролика непросто, несмотря на простоту конструкции и «понимание» принципа работы. Всё дело в том, что шум, металлический скрежет издаёт не только натяжной ролик, но и паразитный ролик, шкив помпы, генератор. Все перечисленные составляющие имеют в своей конструкции подшипники вращения. Очевидно, когда все собрано воедино, достаточно трудно идентифицировать конкретный источник. Максимум, что можно сделать – заменить ремень, провести дефектовку перечисленных роликов, проверить работу механизма снова.

Основные моменты при замене натяжного ролика таковы:

1. Подготовительный этап: инструменты, новый ролик, домкрат, жидкость для снятия наслоений, смазка для подвижных механизмов.
2. Вывешивание правой стороны автомобиля, демонтаж правого колеса, подкрыльника. Доступ обеспечен. Со стороны моторного отсека осуществить замену не позволяет ограниченное пространство.
3. При помощи ключа на «16» мастер против часовой стрелки отворачивает болт натяжителя, скидывает ремень.
4. Отвинчивает ролик – натяжитель (боль с левосторонней резьбой). Демонтаж болта и ролика одновременно.

В зависимости от указаний владельца техники, ролик подлежит полной замене или проведение профилактики с последующей установкой на штатное место.

Приводной ремень и ролики на Volkswagen Polo

Приводной ремень служит для передачи крутящего момента от коленвала к распредвалу. Агрегаты ГРМ: шкив коленвала, помпа, ролик обводной, ролик натяжитель, шкив генератора, компрессора кондиционера.

Название	Артикул / ОЕМ	Цена (руб.)
Натяжной ролик Volkswagen Polo с кондиционером	03C145299C	3300
—/—	534006510	2000
—/—	VAG 6Q0145299A	2100
—/—	VAG 04E109479A	1900
—/—	VAG 03C145299C	2100
Ролик обводной Volkswagen Polo с кондиционером	1J0145276B	1400
—/—	Gates T38054	780
—/—	VAG 04E109244B	1100
—/—	Basbug BSG90615014	960
—/—	VAG 1J0145276B	1100
—/—	Pilenga PTP1523	800
Приводной ремень (генератора) Volkswagen Polo 1.6	6Q0260849E	1400
—/—	6PK1090	660
Аналог приводного ремня Volkswagen Polo 1.6	CONTITECH 6PK1733	750
—/—	VAG 6Q0260849E	1800
Ремень ручейковый	VAG 6Q0903137A	1400
—/—	Contitech 6PK1733	910
—/—	Bosch 1987948496	730
Насос системы охлаждения	DOLZ A218	1500
—/—	VAG 03C121008J	1800
—/—	Hepu P581	2100
Ремень зубчатый ГРМ Volkswagen Polo 1.6	VAG 04E109119C	1100

В процессе эксплуатации расходный материал подвергается систематической силе трения, износу, деформации. Наступает момент, когда зубья проскальзывают, не могут полноценно захватить шкив коленчатого вала. С целью недопущения проскока, сведения такого количества к минимуму, изготовитель установил ролик – натяжитель.

Его главная задача повышать натяжение ремня насколько это позволяет ход ролика. После превышения диапазона ролик бесполезен, требуется замена приводного шлейфа. В процессе вращения натяжитель нагревается, смазка выдавливается, опорный подшипник издает писк, металлический скрежет. Элемент приводного механизма требует профилактики, замены.

Игнорирование неисправности приводит к негативным последствиям:

• помпа вращается несистематично, крутящий момент не передается. Температура повышается, жидкость системы охлаждения не циркулирует;
• при отсутствии крутящего момента на генератор не поступает ток, электрическая часть машины работает от аккумулятора. Это длится недолго, так как на восстановление запаса энергии необходим заряд. АКБ разряжена, Фольксваген Поло обесточен;
• отсутствие вращения останавливает циркуляцию антифриза, силовой агрегат закипает от перегрева.

Последовательность действий при замене ремня

Регламентом предусмотрена замена каждые 90 000 км. На практике проводят чаще ввиду ряда факторов, которые негативно влияют на длительность ресурса.

• Volkswagen Polo седан устанавливают на смотровой канал или вывешивают гидравлическим подъемником для обеспечения доступа;
• снимают переднее правое колесо, демонтируют подкрылок в передней части;
• головкой на «22» проворачивают коленчатый вал по часовой стрелке, выкручивают гайку;
• мастер ослабляет натяжение ремня, отвинчивает натяжной ролик, гайки фиксации генератора;
• скидывает шлейф с канавок, приступает к дефектовке, осмотру. При наличии трещин, повреждений, деформации подлежит замене новым (шестиручьевым, длина 1740 мм);
• чтобы заменить натяжители отвинчивают крепежную гайку, снимают ролик. Ввиду особенности конструкции, небольшой стоимости принято устанавливать новый, нежели проводить профилактику дефектного ролика;
• аналогичные действия моторист проводит с обводным роликом. Он выступает в качестве вспомогательного механизма для натяжения;
• завершающий этап: укладка нового ремня в канавки, натяжение, запуск мотора, проверка работоспособности.

Признаки неисправности приводного ремня

• работа двигателя на холостых оборотах, под нагрузкой сопровождается скрипом, металлическим визгом, скрежетом;
• при движении «под горку» ремень приводных механизмов проскальзывает;
• на центральной консоли приборов индикация об отсутствии зарядки от генератора автомобиля.

Распространённые причины поломок

• естественный износ, длительная эксплуатация без проведения промежуточной профилактики, замены;
• сильное ослабление ремня, что привело к его обрыву, соскальзыванию, заклиниванию;
• неисправные ролики, заклинивание опорного подшипника;
• слабое натяжение;
• брак при изготовлении детали;
• нарушение монтажа;
• несоответствие температурных режимов;
• систематическое попадание на тело масла, бензина, влаги, что привело к деформации, отслоению.

При условии соблюдения рекомендаций, последовательности установки следующий ремонт и замена не ранее чем 90 000 км.

4.1.5. Volkswagen Polo. Двигатель. Снятие и установка ремня привода вспомогательных агрегатов и автоматического натяжителя ремня привода вспомогательных агрегатов.

СНЯТИЕ И УСТАНОВКА РЕМНЯ ПРИВОДА ВСПОМОГАТЕЛЬНЫХ АГРЕГАТОВ

Снятие ремня привода вспомогательных агрегатов необходимо при замене прокладок крышки цепи привода газораспределительного механизма или самой цепи, а также головки блока цилиндров. Кроме того, проверять ремень привода вспомогательных агрегатов требуется в процессе эксплуатации согласно регламенту проведения технического обслуживания автомобиля. Замените ремень, если при осмотре вы обнаружите: – следы износа зубчатой поверхности, трещины, подрезы, складки или отслоение ткани от резины; – трещины, складки, углубления или выпуклости на наружной поверхности ремня; – разлохмачивание или расслоение на торцовых поверхностях ремня; – следы масла на поверхности ремня.

Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно вследствие нарушения герметичности сальников валов двигателя) надо устранить немедленно.

Вам потребуются: ключ «на 16», маркер или мел, штифт (сверло). Установите автомобиль на подъемник, снимите правое переднее колесо. Снимите брызговик двигателя (см.«Снятие и установка брызговика двигателя»).

Проверьте состояние ремня внешним осмотром. Если на ремне обнаружены признаки сильного износа, его необходимо заменить. Если при выполнении ремонтных работ ремень привода вспомогательных агрегатов снимают не для замены, пометьте стрелкой направление движения ремня при работе двигателя, чтобы при сборке установить его в том же положении.

Дополнительный признак необходимости замены ремня привода вспомогательных агрегатов – характерный свист (проскальзывание ремня).

Для снятия ремня привода вспомогательных агрегатов ослабьте его натяжение, поворачивая ключом головку болта крепления натяжного ролика против часовой стрелки…

…до совмещения отверстия в натяжителе и кронштейне компрессора кондиционера. Зафиксируйте натяжитель, вставив в отверстие штифт.

Снимите ремень привода вспомогательных агрегатов с ролика натяжного механизма…

…со шкивов компрессора кондиционера, генератора и коленчатого вала. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию. Если устанавливаете старый ремень, расположите его в соответствии с нанесенной меткой направления движения ремня при работе двигателя.

Проверните коленчатый вал двигателя на два оборота и убедитесь в том, что при установке ремня привода клиновые дорожки совпали с ручьями шкивов.

СНЯТИЕ И УСТАНОВКА АВТОМАТИЧЕСКОГО НАТЯЖИТЕЛЯ РЕМНЯ ПРИВОДА ВСПОМОГАТЕЛЬНЫХ АГРЕГАТОВ

Автоматический натяжитель ремня привода вспомогательных агрегатов не требует обслуживания в процессе эксплуатации автомобиля. При поломке спиральной пружины натяжитель заменяют в сборе, а при выходе из строя подшипника натяжного ролика можно заменить новым ролик. Вам потребуются: торцовая головка «на 16», ключ «на 16», маркер или мел, штифт (сверло). Установите автомобиль на подъемник, снимите правое переднее колесо. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя»). Снимите ремень привода вспомогательных агрегатов (см. «Снятие и установка ремня привода вспомогательных агрегатов»).

Выверните болт крепления автоматического натяжителя ремня привода вспомогательных агрегатов к кронштейну компрессора кондиционера со стороны катколлектора…

…и снимите натяжитель. Проверьте промежуточный ролик ремня привода вспомогательных агрегатов. Его подшипник должен вращаться бесшумно, без заеданий, равномерно. Не должно быть осевого и радиального люфтов. Если в процессе проверки обнаружена неисправность подшипника, замените промежуточный ролик. Для его замены выверните болт крепления ролика к кронштейну компрессора кондиционера…

…и снимите ролик.

Установите автоматический натяжитель ремня привода вспомогательных агрегатов и все детали в порядке, обратном снятию.

Замена ремня генератора Поло седана.

Рано или поздно каждый из владельцев Поло седана может столкнуться с износом ремня генератора. Лучше замену ремня генератора Поло седана произвести заранее, тогда вы, по крайней мере, сможете сэкономить на эвакуаторе.

Прежде чем приступить к прочтению инструкции по замене ремня генератора Фольксваген Поло седана рассмотрим причины износа ремня и то, как выглядит этот самый износ.

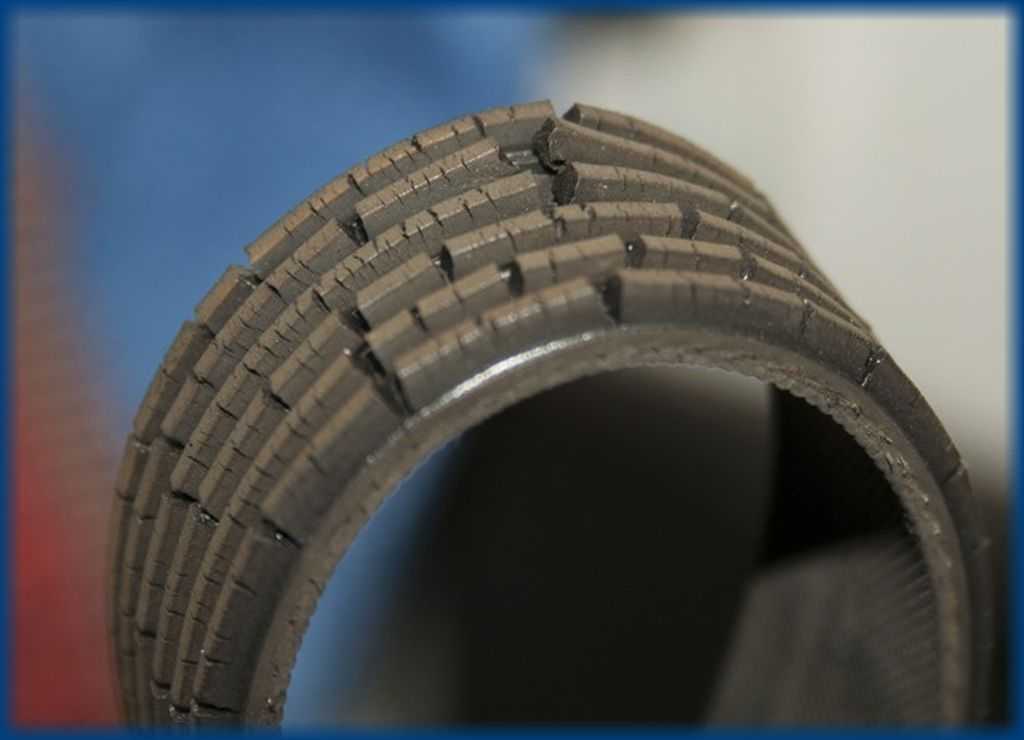

Износ ремня выглядит как:

• Наличие трещин на гладкой части ремня.
• Выщерблины на поверхности продольных зубьев ремня.
• Отслоение тканевой основы.
• Следы масла и других жидкостей на поверхности ремня.

Помимо визуальных дефектов износ ремня генератора поло седана можно услышать по характерному звуку при включении автомобиля на холодную, который пропадает по мере прогрева резины ремня.

Причины износа ремня генератора.

• Некачественный материал ремня.
• Попадание на ремень технических жидкостей. Будьте особенно аккуратны при самостоятельной замене масла, масленого фильтра и доливки антифриза.
• Слишком слабое или наоборот сильное натяжение ремня (неисправность автоматического натяжителя).

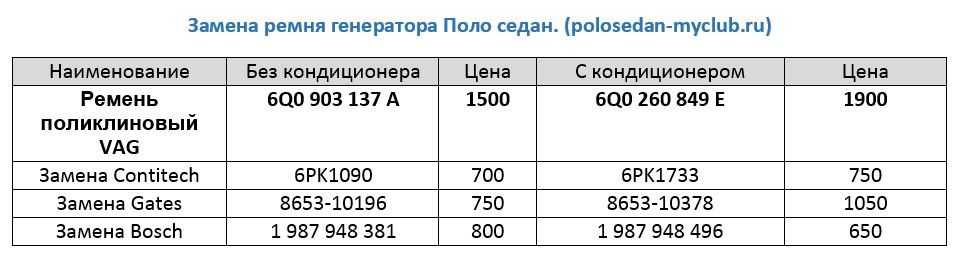

Необходимые запасные части при замене.

6Q0 903 137 A

Чтобы не забыть код по каталогу VAG ремня генератора, вы можете распечатать это изображение.

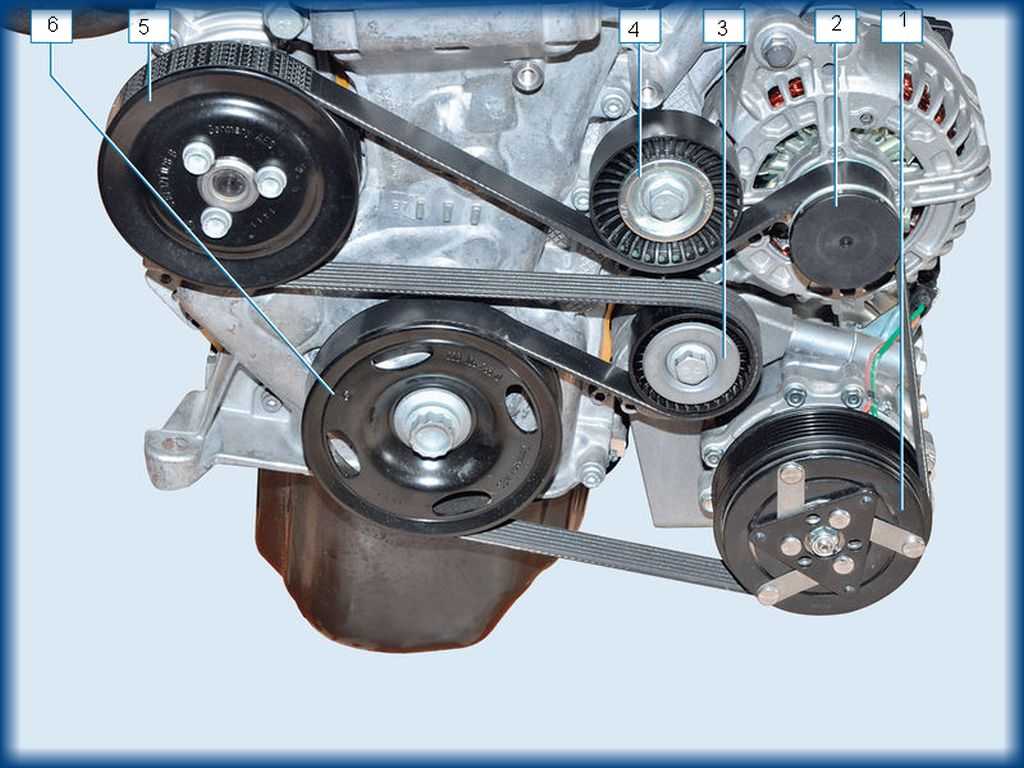

Расположение агрегатов и ремня генератора поло седана.

1. Шкив компрессора кондиционера.
2. Шкив генератора поло седана.
3. Ролик – натяжитель.
4. Ролик опорный.
5. Шкив насоса охлаждающей системы.
6. Шкив привода агрегатов.

Инструкция для самостоятельной замены.

Замена ремня генератора процедура достаточно простая и ее можно производить, самостоятельно не прибегая к помощи инженеров сервисных центров Фольксваген.

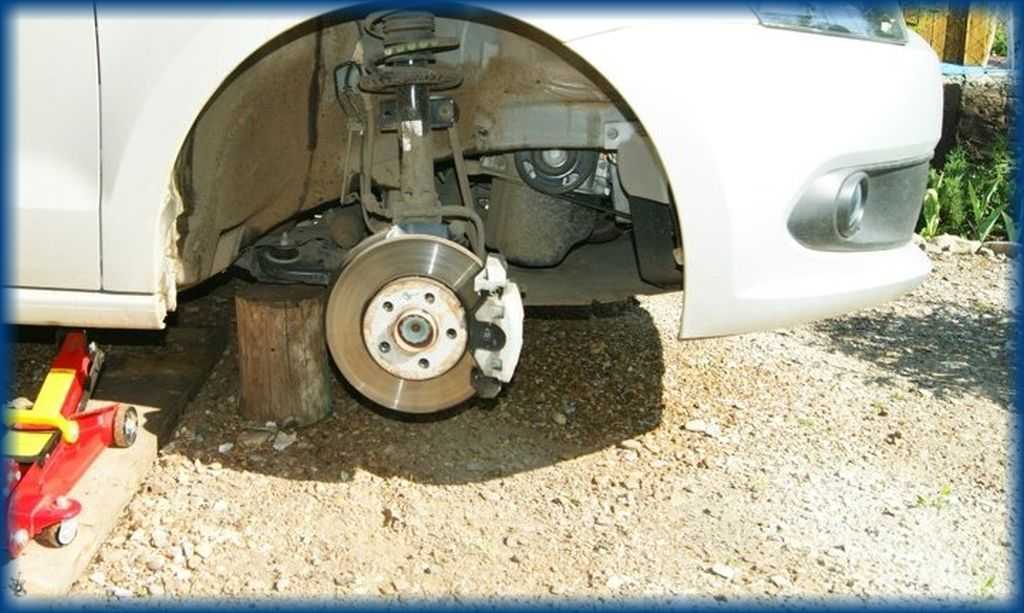

Для начала следует поднять на домкрате правое переднее колесо. Снять его и подкрылок колеса. А можно попытаться снять ремень, сверху не прибегая к этим операциям, но замена генератора Фольксваген поло седана тогда превратиться в не очень легкую операцию, так как производить замену будет не удобно.

Смотрим на ремень, и, если обнаружили дефекты, описанные выше (износ, потертость) приступаем к удалению старого ремня.

Накидываем ключ на 16 на болт крепления натяжного ролика и жмем против часовой стрелки ослабляя прижимающую пружину.

Совмещаем отверстие на ролике с отверстием на шкиве компрессора и вставляем туда гвоздь для фиксации. Подойдут так же ключ шестигранник на 4 или звездочка примерно такого же диаметра.

Запомните, как проходит ремень, а при необходимости сделайте метки маркером на сопряженным деталях.

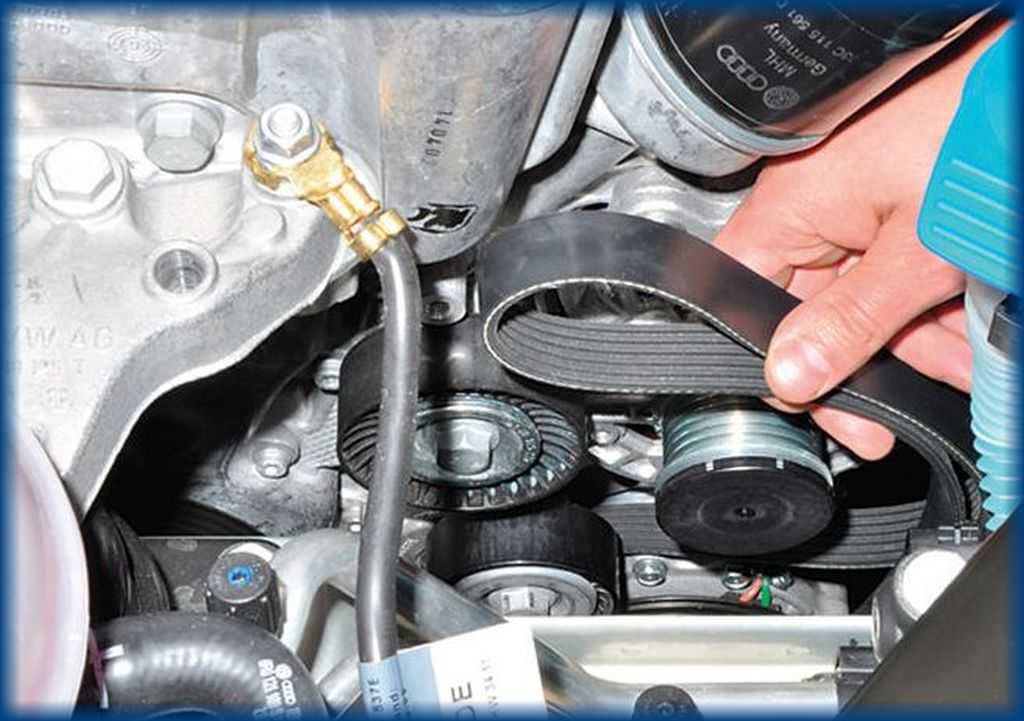

Снимаем ремень генератора поло седана и меняем на новый, контролируя правильность расположения зубьев ремня относительно канавок на шкивах.

Удаляем гвоздь фиксатор, если нужно пару раз проворачиваем коленчатый вал. Визуально проверяем, как встал ремень.

Схема разборки генератора и ролика натяжителя Фольксваген Поло седан.

Видео по теме.

Последовательность действий при замене ремня

Регламентом предусмотрена замена каждые 90 000 км. На практике проводят чаще ввиду ряда факторов, которые негативно влияют на длительность ресурса.

• Volkswagen Polo седан устанавливают на смотровой канал или вывешивают гидравлическим подъемником для обеспечения доступа;
• снимают переднее правое колесо, демонтируют подкрылок в передней части;
• головкой на «22» проворачивают коленчатый вал по часовой стрелке, выкручивают гайку;
• мастер ослабляет натяжение ремня, отвинчивает натяжной ролик, гайки фиксации генератора;
• скидывает шлейф с канавок, приступает к дефектовке, осмотру. При наличии трещин, повреждений, деформации подлежит замене новым (шестиручьевым, длина 1740 мм);
• чтобы заменить натяжители отвинчивают крепежную гайку, снимают ролик. Ввиду особенности конструкции, небольшой стоимости принято устанавливать новый, нежели проводить профилактику дефектного ролика;
• аналогичные действия моторист проводит с обводным роликом. Он выступает в качестве вспомогательного механизма для натяжения;
• завершающий этап: укладка нового ремня в канавки, натяжение, запуск мотора, проверка работоспособности.

Алгоритм замены

Алгоритм снятия натяжителя, обводного ролика и ремня:

1. Домкратим автомобиль, подставляем страховочную опору, снимаем переднее правое колесо. Откручиваем подкрылку для более удобного доступа к натяжителю.

При снятом подкрылке появляется максимально удобный доступ к ролику.

Ролик натяжителя крепится тремя болтами. В качестве стопора подойдет стальной штырь диаметром около 4 мм и длиной не менее 4–5 см.

Отворачиваем обводной ролик головкой на 16.

Нижний болт может «прикипеть», если что – WD-40 поможет.

Перед установкой рекомендуется сравнить новые детали с оригинальными, они должны совпадать по размерам. Допускается небольшая погрешность, 2–3 мм. На всякий случай лучше проверить смазку в новых запчастях.

Источник

Замена натяжного и обводного ролика на Фольксваген Поло

Согласно регламенту привод вспомогательных агрегатов проверяется через каждые 30 тыс. км пробега. Точных сроков производитель не установил. По статистике, выходят из строя они ближе к 70-80 тыс. км.

Состав привода

Привод вспомогательных агрегатов Volkswagen Polo седан состоит из:

Натяжной и обводной ролик касаются ремня привода с гладкой стороны, а шкивы агрегатов – с ручейковой. Это надо учитывать при замене роликов на Поло.

Артикулы

Вместо «родных» деталей, можно поставить аналоги, не уступающие оригинальным по качеству, но стоящие дешевле.

Натяжитель в сборе	Артикулы
VAG	03C 145 299 C
Optimal	0-N1733S
LYNXauto	PT-3105
Ina	534 0065 10

Обводной ролик	Артикулы
VAG	1J0 145 276 B
Ina	532 0346 10
GMB	GTA0330

Определяем неисправность роликов

На этот узел действует высокая температура от горячего двигателя и холод при неработающем моторе, особенно зимой. Такой резкий температурный градиент снижает ресурс ремня и подшипников шкивов. Усугубляет их состояние пыль и грязь, а ещё слабая или чрезмерная натяжка ремня.

Неполадки в этом узле проявляют себя шумом (особенно на непрогретом двигателе), исходящем от навесных агрегатов. Шумы могут исходить от ремня, роликов или водяного насоса. Если ремень цел, то следует заняться роликами, хотя бы потому, что это проще и дешевле. Помпу следует оставить на конец.

Замена роликов на Поло седан

1. Приподнимите автомобиль и уберите колесо спереди справа. Тоже самое проделать с подкрылком и нижним защитным фартуком.
2. С помощью ключа на 16 проворачиваем болт на натяжителе поворотом в левую сторону.
3. Вставляется сверло или пруток в отверстие в натяжителе, чтобы зафиксировать пружину и ослабить ремень.
4. Снимается натяжной ролик откручиванием болта, имеющего левостороннюю резьбу вращением ключа в правую сторону.
5. Теперь откручивается болт, которым закреплен обводной ролик вращением инструмента влево. Извлечь его не просто, так как этому мешает поверхность лонжерона. С обратной стороны можно нащупать своеобразную гайку фиксирующую его с болтом. Открутите его и сдвиньте ролик ближе к основанию.
6. После снятия роликов, проверяется их состояние. Для этого убираются пыльники подшипников, и контролируется наличие смазки, затем – целостность и величина зазора. Если смазка присутствует, повреждений нет, а зазор допустимый, их промывают, заново смазывают и ставят на место. Если есть люфт — необходимо менять.
7. Рекомендуем проверить наличие масла в новых аналоговых деталях. Если обнаружилось, что смазки мало, то добавляется тот же литол. Также правильный выбор аналога проверяется сравниванием внутреннего диаметра, который должен быть одинаковыми. Отклонения по наружному диаметру и ширине в 1-2 мм вполне допустимы.
8. Выбранные детали ставятся по штатным местам и собираются в последовательности, обратной демонтажу.
9. Для проверки заводится двигатель, и прослушивается шум. Если он исчез, то все в порядке: проблема была в роликах, и она устранена. Но если шум остался, то с большой долей вероятности, проблема в водяном насосе.

При наличии некоторых навыков замена натяжного ролика и обводного, может быть произведена своими руками.

Руководство по самостоятельной замене ремня

Процедура замены на Поло седан не требует качественных навыков профессионалов сервисного обслуживания. Все действия вполне можно провести самостоятельно.

Для этого потребуется минимум инструментов: ключ на «16», яркий маркер и штифт.

Процедуру рекомендуется проводить на смотровой яме. Еще лучше, если в наличии есть специальное подъемное устройство.

Последовательность действий по замене ремня вспомогательных агрегатов:

1. Снимаем правое переднее колесо.
2. Демонтируем брызговик «движка».
3. Оцениваем состояние поверхности ремня.

Изношенный экземпляр следует заменить на новый. Если не все так печально, то маркером необходимо пометить направление движения устройства. Коленвал вертится по часовой стрелке, значит со стороны ремня, «лента» будет двигаться вправо. Если поставить ремень в противоположную сторону, то велика вероятность того, что он в скором времени треснет и оборвется.

Дополнительный знак, свидетельствующий о чрезмерном износе детали на седане, − свист, вызываемый проскальзыванием поверхности по шкивам.

1. Берем ключ и поворачиваем болт, удерживающий натяжной ролик, тем самым ослабляя натяжение всей системы.

Крутить надо до тех пор, пока отверстия в натяжителе и шкиве компрессора не сойдутся вместе. После чего штифтом фиксируем натяжитель.
Снимаем старый ремень с роликов: сначала с компрессора, затем с генератора и коленвала.

Монтируем новый образец на место в обратном порядке. Для этого нужно натянуть устройство на все ролики. Если старый агрегат еще годен для использования, то очищаем его от масляных отложений и прочих неровностей и ставим согласно сделанной заранее метке.

Проворачиваем коленчатый вал пару раз и инспектируем, плотно ли лежит «лента» на шкивах натяжного механизма.

Установка устройства вспомогательных агрегатов на Поло седан завершена. Теперь генератор и остальные приборы будут работать без сбоя, гарантируя качественное взаимодействие электронных систем авто.

Замена приводного ремня генератора на Фольксваген Поло

Каждый владелец автомобиля время от времени сталкивается с вынужденными ремонтными работы своей «Стальной лошадки». Любая машина требует не только банальной заправки, но и внимания. Не исключением является и Volkswagen Polo, являющийся надёжным и качественным транспортным средством. Но каждый владелец, сталкивается с износом ремня генератора.

Замена ремня — серьёзная работа, которую необходимо произвести вовремя, иначе это грозит полным отказом автомобиля в самый неподходящий момент. В таком случае решить проблему на месте не удастся и придётся существенно потратиться на эвакуационных услугах специальной техники.

1. Шкив привода вспомогательных агрегатов
2. Шкив насоса охлаждающей жидкости
3. Опорный ролик
4. Натяжной ролик
5. Шкив генератора
6. Шкив компрессора кондиционера

Замена ремня генератора Volkswagen Polo

Замена ремня генератора Volkswagen Polo

Каждое ТО проверяйте ремень генератора на наличие зачесов и сколов. Завод изготовитель рекомендует менять его каждые 45-50 тыс. км. Порядок выполнения при процессе снятия:

1. Отсоединить воздушный патрубок воздушного фильтра и воздушной камеры или корпуса дросселя.
2. Демонтировать воздушный патрубок.
3. Снять приводной ремень насоса усилителя рулевого управления.
4. Ослабить болты крепления и гайки, крепящие генератор. Сместить генератор к двигателю.
5. Демонтировать приводной ремень генератора со шкивов.
6. Оценить его состояние. При наличии рваностей, разлохмаченности и прочих показателей изношенности – заменить. Рекомендуется в автомобиле иметь запасной ремень генератора.
7. При установке нового ремня генератора необходимо установить его правильное натяжение. В таком случае длительный процесс эксплуатации без существенных проблем гарантирован. При перетяжке ремня генератора, есть вероятность, что в скором времени подшипники генератора выйдут из строя.

Установка и замена приводного ремня генератора

1. Установить ремень и отрегулировать его положение и натяжение, перемещая генератор от двигателя, затягивая болты и гайки крепления генератора.
2. Сборка всех остальных деталей производится в порядке, обратном демонтажу.
3. После установки нового ремня запустить автомобиль.
4. Проверить, как ведет себя новый ремень генератора.

Регулировка ремня генератора

Для проверки натяжения ремня генератора, необходимо найти специальные инструменты и приборы. Однако, если такой возможности нет, можно определить примерное натяжение генератора.

1. Нажать в середине самой длинной ветви ремня и проверить уровень прогиба ремня. Он не должен превышать 13 мм.
2. Используя деревянный брус, ослабить болты и гайки крепления генератора. Отвести генератор в сторону от двигателя до момента необходимого натяжения ремня.
3. Затянуть болты и гайки крепления.
4. Отрегулировать натяжение приводного ремня насоса усилителя рулевого управления.
5. Монтировать воздушный патрубок.
6. Ремень в процессе эксплуатации будет растягиваться, со временем. Необходимо перепроверить его натяжение через 500-600 км пробега.

Снятие ребристого клинового ремня генератора

На последних моделях автомобилей марки VW устанавливается только ребристые клиновые ремни с автоматическим механизмом натяжения. После установки таковых, регулировка натяжения ремня не требуется. Процедура снятия:

1. Демонтировать воздушный фильтр и воздухозаборник.
2. При установке того же ремня, необходимо отметить направление вращения ремня.
3. Проверить ролик механизма натяжения по часовой стрелке, используя гаечный ключ. Смотреть нужно с правой стороны автомобиля. По уменьшению натяжения снять приводной ремень генератора со шкивов и вернуть механизм в исходное положение.
4. Установить поддержку двигателя. Для этого понадобится простой домкрат и брусок.
5. Демонтировать правую опору крепления двигателя от кузова.
6. Опустить домкрат максимально низко, чтоб можно было извлечь приводной ремень, который находится между кронштейном и кузовом.

Установка ребристого клинового ремня генератора

1. Продеть новый ремень генератора между кузовом автомобиля и кронштейном.
2. Поднять двигатель в исходное положение домкратом.
3. Очистить резьбу для болтов креплений опоры двигателя. Для этой процедуры понадобится метчик необходимого размера.
4. Нанести на резьбу болтов крепления опоры двигателя тонкий слой вещества, который будет препятствовать отвинчиванию болтов.
5. Вкрутить болты крепления, соблюдая необходимый момент Н.м.
6. Повернуть ролик механизма натяжения против часовой стрелки и установить ремень генератора на шкивы. Для этой процедуры понадобится гаечный ключ. Отпустить ролик после того, как ремень был размещен по меткам и правильно. Соблюдая прогиб не более, чем 13 мм.
7. Установить воздухозаборник и воздушный фильтр.
8. Установить все детали в порядке, обратном снятию.
9. Проверить состояние работы ремня генератора.
