Замена стоек

Предварительно необходимо поставить Форд Фокус 2 на ручник, а передок – на устойчивые опоры. Рекомендуется соединения болтов предварительно обработать жидкостью WD-40, снять колеса и решетку воздуховода, разъединив 6 клипс.

Снятие стойки

Стойка Форд Фокус 2

Потом требуется выполнить следующую последовательность действий:

• Ослабить гайки, закрепляющие опорный подшипник, окончательно открутить нужно будет после снятия стойки;
• Отсоединить стойку стабилизатора (открутить верхний наконечник);
• Отключить проводку ABS, чтобы избежать случайного повреждения при ремонте;
• Достать из хомута тормозной шланг;
• Чтобы удобно было работать, крепежную гайку с хомутом крепления лучше одеть на палец, затем отвести в сторону;
• Полностью выкрутить и отложить отдельно болт крепления стойки с кулаком колеса;
• Открутить болт, закрепляющий привод;
• Надо расклинить кулак, чтобы извлечь стойку, снизу автомобиля разжать зажим стойки (потребуется помощь ассистента);
• Открутить болты, скрепляющие стойку со стаканом (два хорошо видны, а один скрыт пластиковым козырьком), стойку нужно поддерживать, чтобы не упала.

Она должна выйти со своего гнезда, чтобы над стойкой можно было проводить дальнейшие действия. Непосредственно процесс замены опорного подшипниканачинается после снятия стойки.

Разборка стойки

Особенно осторожно надо сжимать пружину, используя специальные стяжки для пружин. Пружины-захваты при сжатии равномерно располагаются по окружности, необходимо приложить усилие к захватам. А когда пружина зажата, требуется открутить гайку штока

с крепкими захватами сжимается пружина, сводится до того, пока ее верхний виток не отсоединится от подшипника, и стягивается. Гайка штока стойки углублена в стакане, и вместе с ней вращается шток. Надо использовать шестигранник с разводным ключом, и через головку удерживать шток стойки

А когда пружина зажата, требуется открутить гайку штока. с крепкими захватами сжимается пружина, сводится до того, пока ее верхний виток не отсоединится от подшипника, и стягивается. Гайка штока стойки углублена в стакане, и вместе с ней вращается шток. Надо использовать шестигранник с разводным ключом, и через головку удерживать шток стойки.

Опорный подшипник

Деталь последовательно разбирается:

• Стойка с приспособлением зажимается в тиски;
• Используя инструмент, в стойке сжимается пружина;
• Выкручивается гайка со штока поршня, удерживая его от проворота шестигранным торцевым ключем;
• Снять амортизатор из устройства с пружиной; Снять защищающий чехол с ограничителем;
• При необходимости разгрузить захват, чтобы заменить пружину.

Разобранную стойку обязательно требуется отмыть. Снять прокладку с опорным подшипником, поддев его по краям отверткой. Надо взять новый амортизатор, прокачать его и установить вовнутрь пружины. Если старый опорный подшипник в порядке, то его нужно установить на место. Рекомендуется его тоже заменить, а затем закрутить гайку крепления штока. Иными словами стойка собирается в обратной последовательности.

Замена опорного подшипника

Новый опорный подшипник устанавливается на свое место

Обязательно необходимо обратить внимание, как он повернут. Фиксированная верхняя обойма имеет выступ. Когда она одевается на площадку, то выступ надо повернуть в сторону скошенной части площадки

Шпиндель подшипника Форд Фокус 2 необходимо утопить в отверстии

Когда она одевается на площадку, то выступ надо повернуть в сторону скошенной части площадки. Шпиндель подшипника Форд Фокус 2 необходимо утопить в отверстии.

Так завершается Форд Фокус 2. Остается выполнить поэтапную сборку в обратной последовательности, а также осуществить развал/схождение.

Колеса и шины

Регулировка схождения передних колес

Регулировка

Примечание:

Поставьте автомобиль на ровной горизонтальной площадке.

1. Активируйте блокировку рулевого колеса.

Примечание:

Колеса должны стоять прямо.

2. Проверьте схождение с обеих сторон.

3. Отпустить стопорные гайки наконечников рулевых тяг (1), как показано на рисунке ниже. Чтобы отрегулировать схождение колес с обеих сторон, поверните рулевые тяги на равное количество оборотов или по часовой стрелке или против часовой стрелки (2). Момент затяжки стопорных гаек: 90 Н·м.

Регулировка схождения задних колес

Регулировка

Примечание:

Поставьте автомобиль на ровной горизонтальной площадке.

1. Проверьте схождение колес.

2. Поднять автомобиль на подъемнике, убедиться в том, что он установлен должным образом.

3. Отпустите гайки регулировочных кулачков задних нижних рычагов с обеих сторон. Момент затяжки: 8 Н·м.

4. Опустите автомобиль

5. Покачайте автомобиль, чтобы удостовериться в том, что подвеска находится в нормальном рабочем положении.

6. Отрегулируйте схождение колес.

7. Затянуть регулировочные болты с моментом затяжки 90 Н·м

Примечание:

Гайки и болты следует затягивать только тогда, когда автомобиль стоит на колесах.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Другие способы диагностики ступичного подшипника и ступицы

Бывает не достаточно вскрыть пыльник, проверить наличие смазки, момент затяжки ступичной гайки. Если проблема устранена, то проводят боле глубокий контроль узла ступицы.

Как проверить осевой зазор и сделать его регулировку

Возможность регулировки зазора обеспечивается особой конструкцией ступицы переднего колеса у некоторых автомобилей, в том числе классики ВАЗа, которая вращается на полуоси на двух конических (конусных) подшипниках.

1 – индикатор часового типа; 2,3 – штатив с креплением; 4 – ступичный узел.

1. Для проверки зазора поднять переднюю иди заднюю часть автомобиля;
2. Под болт крепления колеса установить специальное приспособление;
3. Упереть ножку индикатора в торец оси поворотного кулака при нулевом положении стрелки и, перемещая ступицу вдоль оси поворотного кулака, замерить величину перемещения (зазора) по индикатору.

Если зазор больше 0,15 мм, отрегулировать его в следующем порядке:

• отвернуть регулировочную гайку с цапфы поворотного кулака;
• установить новую или бывшую в употреблении, но на другом автомобиле, гайку и затянуть ее моментом 19,6 Н. м (2 кгс. м), одновременно поворачивая ступицу обоих направлениях два-три раза для самоустановки роликов в обоймах;
• ослабить регулировочную гайку и снова закрутить ее моментом затяжки 6,8 Н • м (0,7 кгс • м);
• на шайбе сделать метку В (рис. 3.5.), затем отпустить на 20-25° гайку так, чтобы кромка А немного не дошла до метки В;
• застопорить гайку в этом положении, вдавливая лунки на шейке гайки в пазы на конце цапфы поворотного кулака;
• после регулировки зазор должен находиться в пределах 0,02-0,08 мм.

Прибором так же контролируют осевые и радиальные биения фланца ступицы после замены.

Видео «Как отрегулировать роликоподшипники ступицы ВАЗ»

Как проверить биение ступицы

Некоторые осевые гайки предназначены для использования только один раз. Рем комплекты поставляются с новой гайкой в коробке. Повторное использование может привести к ослаблению гайки во время эксплуатации автомобиля.

1,2 — индикатор с магнитным штативом; 3 – тормозной диск или фланец ступицы.

Всегда измеряйте биение во фланце после установки. Деформированный фланец будет иметь биение, вызовет вибрацию, изменение толщины тормозного диска, потребуется замена. Биение педали тормоза иногда ассоциируется с биением тормозного диска. Часто проблема именно в нем, но не всегда. Если сомневаетесь, то проведите замену диска, переставьте с противоположного колеса.

Если биение исчезнет, то проблема в диске. Если нет, тогда следует проверить ступичный фланец, как показано на видео.

Проверка биения ступицы Nissan:

Допустимое отклонение стрелки от нулевого значения не должно превышать 0,038 мм. Если отклонение больше — возможно, что проблема в ступице.

Проверка и регулировка момента затяжки

В руководстве по эксплуатации автомобилей дана периодичность пробега, после которого нужна проверка осевого люфта ступицы с помощью момента затяжки контргайки.

1. Устанавливаем автомобиль на подъемник или пользуемся домкратом.
2. Проверяем люфт в двух плоскостях.
3. Расшплинтовываем центральную гайку.
4. Из рем комплекта берем новую гайку.
5. Закручиваем от руки без усилия.
6. Затягиваем гайку с усилием рекомендованным производителем с помощью динамометрического ключа.

1. Вращаем колесо влево, вправо, несколько раз, можно даже постукивать кулаком по покрышке.
2. Откручиваем гайку на пол оборота, вращаем колесо и вновь затягиваем.
3. Проверяем люфт, шплинтуем гайку.

Видео «Регулировка динамометрическим ключом»

Поломка АКПП в Форд Фокус

Замена коробки Форд Фокус требуется только в том случае, если стоимость ремонтных работ вместе с запчастями превысит стоимость новой КПП. В большинстве случаев ремонт финансово целесообразен и имеет следующие разновидности:

• Гидротрансформатор, необходимый для плавной передачи крутящего момента от двигателя к планетарному ряду в начале движения автомобиля и при смене передачи, требует очистки от металлических стружек и смены масла.
• Ремонт базовых деталей – замена комплектов прокладок, замена блока фрикционов, ремонт втулок, замена подшипников и шестерен коробки Форд Фокус.
• Промывка или замена (в зависимости от типа КПП) фильтра масла, рекомендованного для Форд Фокус.
• Неправильная работа масляного насоса, вызванная загрязнением масла или износом втулок оси крыльчатки. Течи и запотевания сальников и прокладок.
• Гидроблок имеет ограниченный ресурс, сопоставимый со сроком службы фрикционов. Грязное масло или забитый фильтр могут стать причиной выхода коробки из строя. Зависание (ограниченная подвижность) соленоидов также приведет к переходу коробки в аварийный режим или даже к замене коробки Форд Фокус.
• Треснувший корпус заставит заняться аргонными сварочными работами.

Неисправная коробка передач на Форд Фокус обязательно скажется на комфорте передвижения. Подергивания, несвоевременные переключения, невозможность включать нужные режимы АКПП – это сигнал для обращения в автосервис. Первичная диагностика начинается с прослушивания работы на разных режимах. Затем машина загоняется на подъемник, проводится осмотр и прослушивание с помощью специальных приспособлений. Далее к диагностическому разъему автомобиля подключается сканер ошибок, который выдает полную информацию с датчиков и электронных блоков агрегата. После этого диагност сопоставляет результаты всех вышеперечисленных исследований и выносит вердикт: ремонт или замена коробки Форд Фокус.

Коды ошибок позволяют выявить неисправности в программном обеспечении ЭБУ и в функционировании электронных блоков Форд Фокус. Однако, подобная информация может быть только косвенным подтверждением состояния механической части. Для полноценного обследования необходимо выполнить полную разборку узла с дефектовкой демонтированных деталей под замену. Только после этого составляется план ремонтных работ, позволяющих вернуть коробку к жизни. Если стоимость ремонт и необходимых запчастей превышает стоимость новой коробки, то в этом случае показана только замена коробки Форд Фокус.

Диагностика механической части КПП Форд Фокус требуется в следующих случаях:

• АКПП имеет течи и запотевания в районе прокладок и сальников коробки. Потребуется замена КПП Форд Фокус.
• Внешний вид и состояние масла оставляет желать лучшего. Наличие посторонних частиц металла говорит об износе втулок и шестеренок. Сильный запах горелого масла говорит о перегреве коробки, то же самое можно сказать если шестерни при разборке коробки изменили свой цвет. Требуется замена масла.
• Сильный запах от пригорания фрикционов.
• Неравномерная и/или громкая работа агрегата.
• Очень долгий промежуток пробуксовки гидротрансформатора КПП Форд Фокус при наборе оборотов.

Причины возникновения неисправностей МКПП в Форд Фокус

Специалисты, сталкивающиеся с американскими и европейскими разновидностями моделей Форд, отмечают, что заокеанские агрегаты отличаются более простой конструкцией и повышенной надежностью. Аналогичные КПП для Старого света сложнее и капризнее. Поэтому замену КПП коробки Форд Фокус приходится осуществлять чаще.

Умеренная эксплуатация – залог долгой работы КПП на автомобилях Форд. Правила ее эксплуатации обычно подробно прописаны в мануале. Езда на больших скоростях, ударные переключения (с неполным выжимом сцепления), движение в условиях бездорожья могут привести к замене коробки Форд Фокус.

Анализ поломок выявил основные проблемы Форд Фокус:

• Ускоренный износ основных деталей (шестерен, синхронизаторов, валов) при нещадной езде.
• Неправильно отрегулированный зазор между дисками сцепления.
• Несвоевременное обращение на сервис при выявлении неисправностей – стуков, рывков и т.п.
• Масло, отработавшее свой ресурс или его низкий уровень. В таком случае требуется замена масла коробки Форд Фокуса.
• Выбор передачи несоответствующей скорости движения.

На первый взгляд, замена масла – несложная процедура, доступная автолюбителю для самостоятельного исполнения. Однако незнание тонкостей может закончится тем, что потребуется замена коробки Форд Фокус.

Бережное обращение с коробкой передач и с автомобилем в целом позволит избежать проблем, повысить его надежность. Визуальный осмотр должен осуществляться регулярно. При необходимости надо обратиться в специализированный центр. Если же никаких причин для беспокойств нет, то при каждом очередном ТО (но не реже одного раза в год) надо проводить компьютерную диагностику и профессиональный осмотр КПП Форд Фокус.

Выбор амортизаторных стоек для Ford Focus III седан, хэтчбек и универсал

Учитывая тот факт, что на автомобилях с различным типом кузова подвеска будет подвергаться неодинаковым нагрузкам, производителем выпускаются амортизаторы, которые отличаются по основным техническим характеристикам. Такие различия незначительны, но, чтобы подвеска проработала как можно дольше, деталь рекомендуется подбирать по артикулу.

Оригинал и аналоги амортизаторов на перед

Передний оригинальный амортизатор подойдет для установки на автомобиль с любым типом кузова. Для этой цели следует использовать следующие изделия:

• Правый: арт. 2318353.
• Левый: арт. 2318381.

Внимание! В качестве аналогов передних амортизаторов можно использовать изделия фирм Monroe и Sach

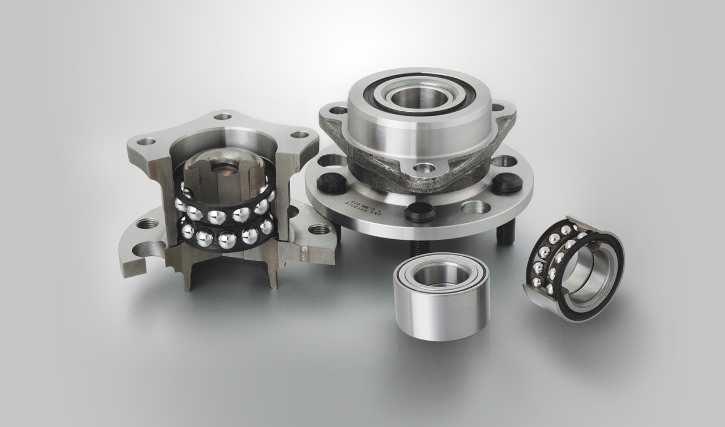

Как проверить ступичные подшипники на ВАЗ и других автомобилях

Технология проверки и диагностики, как выяснилось ранее, не зависит расположения, и типа привода, соответственно при проверке у той или иной марки авто, так же выполняется одинаково.

Разница имеется только в обслуживании и эксплуатации, так как ступичные узлы у автомобилей различаются по конструкции.

1. На оси могут находиться однорядные конические роликовые элементы качения. Устанавливаются по 2 пары на одну ось. Их надо периодически проверять, регулировать люфт в пределах допустимых норм.
2. Новые модели ВАЗ, а так же зарубежных машин имеют подшипники на передней оси 1-3-поколения, для которых регулировка и уход не требуется на весь срок службы подшипника, порядка 100 000 км пробега.

Конкретные инструкции по проверке и эксплуатации для определенной модели авто Вы можете найти на нашем сайте. Далее в навигационной таблице, вы сможете найти и перейти на инструкцию по диагностике и замене ступичных и других подшипников для своего автомобиля.

CHEVROLET:	NIVA
LANOS
AVEO
LACETTI
CRUZE
ВАЗ (LADA):	2109
2108
2110
2114
GRANTA
KALINA
PRIORA
FORD:	FUSION
FOCUS 1
FOCUS 2
TRANSIT
DAEWOO:	NEXIA
MATIZ
RENAULT:	LOGAN
DUSTER
PEUGEOT:	206
ГАЗ:	ГАЗЕЛЬ
HYUNDAI:	ACCENT
KIA:	SPORTAGE
RIO
MITSUBISHI:	LANCER 9
LANCER 10
OPEL:	ASTRA H
NISSAN:	ALMERA
QASHQAI
MAZDA:	MAZDA 6
MAZDA 3
TOYOTA:	COROLLA
AUDI:	A80 B4/B3

Типичное состояние Focus с пробегом 100 ткм

После первой «сотни» Focus III, как правило, достаточно свеж и готов к еще одному такому же марафону, но это только в условиях нормального обслуживания. Вот с этим уже есть проблемы. Многие владельцы, увидев цены на запчасти, неадекватно экономят на покупке запчастей. Поэтому изношенные вусмерть тормозные диски, огромная трещина посреди лобового стекла, вытекшая подушка двигателя или китайские запчасти для него скорее норма. Большинство продавцов считают должным откорректировать пробег, особенно это касается машин на «роботе». Что интересно, с «умершей» коробкой PowerShift машин попадалось немного, думаю, все из-за того, что скрыть дефект практически нереально даже от слепого покупателя.

Внешний вид тоже обычно с «косяками». Юбку переднего бампера вовсе удаётся сохранить целой лишь единицам. Проверку ЛКП толщиномером проводить обязательно, так как битых экземпляров на рынке предостаточно. В салоне обычно все терпимо. Потертый руль, пятна на обивке и слегка продавленные боковины подушки водительского кресла. Наш опыт подбора авто под ключ подсказывает, что найти хороший Ford Focus III с пробегом 100 000 км предельно сложно. Лучше искать более свежие экземпляры с меньшим пробегом.

Владельцы, старающиеся держать салон чистым и опрятным, вынуждены защищать кресла чехлами

Неисправности тормозного поршня

Для начала стоит отметить, что не имеет никакого значения, на каком суппорте была обнаружена неисправность. Дело в том, что конструктивно эти детали выполнены одинаково, а значит, имеют одинаковый принцип действия и схожие неисправности. Самая первая и частя неисправность поршня – это плохая герметизация. Она сопровождается утечкой тормозной жидкости и как следствие, снижением эффективности торможения. Главным признаком такой неисправности является то, что при нажатии на педаль тормоза, водитель чувствует сопротивление педали, но торможения не происходит, либо оно происходит медленно.

Сход-развал Форд Фокус 3: признаки неверной регулировки

Как правило, настройка положений развала и схождения должна сохраняться на протяжении 25-30 тысяч километров пробега. Так что, если уже через 10 тысяч возникает необходимость в повторной корректировке величин этих углов, есть все основания провести диагностику передней подвески автомобиля, дабы выяснить причину неисправности.

О том, что параметры развала и схождения требуют вмешательства специалиста, можно понять по следующим признакам:

• Ускоренный и, тем более, неравномерный износ шин – это первый и самый верный признак того, что пришло время посетить автосервис. Неравномерность износа может заключаться в том, что протектор на одной из покрышек снашивается быстрее, чем на другой – это говорит о неправильной регулировке развала. Если наружный край протектора стирается быстрее внутреннего или наоборот – требуется регулировка схождения.
• Визг шин при поворотах – еще один признак неправильного схождения.
• Вы заметили, что при движении по прямой машину ведет вправо или влево – нарушены регулировки либо развала, либо схождения, либо обе сразу.

Теоретически, выставление этих параметров, правда, с невысокой точностью, можно выполнить и самостоятельно. Но будьте готовы к тому, что идеальной траектория движения машины после подобной процедуры не станет. Даже зная требуемые параметры, достичь их без стенда и компьютера практически невозможно. Если по тем или иным признакам вы заметили серьезное нарушения параметров развал-схождения, а посетить автосервис возможности нет, то ничего не остается, как либо попытаться произвести регулировку самому, что, однако, не отменяет необходимость проведения этой операции специалистами на профессиональном оборудовании, либо все-таки целиком и полностью положиться на профессионалов

А до их помощи управлять машиной с максимальной осторожностью

Важно! Неверно выставленные углы развала и схождения существенно снижают устойчивость и управляемость автомобиля. Это интересно: Замена и обслуживание свечей зажигания Ford Focus

Это интересно: Замена и обслуживание свечей зажигания Ford Focus

Процедуры установки фаз газораспределения

Снятие

• Выверните заглушку из блока цилиндров.
• Установите установочный штифт коленчатого вала .
• Медленно проверните коленчатый вал по часовой стрелке до упора в установочный штифт.
• Снимите шкив коленчатого вала.
• Вращайте распределительные валы с помощью ключа, установленного на шестигранник вала так, чтобы можно было установить установочное приспособление .
• Снимите крышку цепи привода ГРМ.
• Зафиксируйте натяжитель цепи привода ГРМ во втянутом положении:
• С помощью подходящего штифта освободите храповик .
• Отожмите башмак натяжителя .
• Вставьте подходящий штифт для фиксации штока натяжителя .
• Ослабьте болт звездочки каждого распределительного вала .

Указание :Зафиксируйте распределительные валы ключом, установленным на шестигранник вала.

Снимите звездочки распределительных валов и цепь.

Установка

Указание: Если звездочка распределительного вала снималась, то перед установкой звездочки установите за ней новые фрикционные шайбы.

• Установите звездочки распределительных валов и цепь привода ГРМ.
• Затяните болты звездочек распределительных валов от руки .
• Удалите штифт и освободите шток натяжителя цепи .
• Затяните болт звездочки каждого распределительного вала . Момент затяжки: 50 Нм + 90°.

Указание: Зафиксируйте распределительные валы ключом, установленным на шестигранник вала.

• Установите крышку цепи привода ГРМ.
• Установите датчик положения коленчатого вала .
• Затяните болты от руки.
• Убедитесь, что резьбовые отверстия расположены по центру прорезей .
• Временно установите болт шкива коленчатого вала .
• Медленно проверните коленчатый вал по часовой стрелке до упора в установочный штифт .
• Отверните центральный болт шкива коленчатого вала .
• Установите шкив коленчатого вала.
• Убедитесь, что установочное приспособление распределительного вала установлено правильно .
• Убедитесь, что указатель ролика натяжителя находится в показанном положении .
• Заверните новый центральный болт шкива коленчатого вала .
• Вставьте штифт диаметром 6,5 мм в шкив коленчатого вала .
• Затяните центральный болт шкива коленчатого вала . Момент затяжки: 100 Нм + 90°.
• Снимите установочное приспособление распределительного вала .
• Снимите установочный штифт коленчатого вала .
• Проверните коленчатый вал на один оборот по часовой стрелке и еще на 270°.
• Установите установочный штифт коленчатого вала .
• Медленно проверните коленчатый вал по часовой стрелке до упора в установочный штифт .
• Убедитесь, что установочное приспособление распределительного вала может быть установлено .
• Если нет, повторите процедуру установки цепи ГРМ.

Установите датчик положения коленчатого вала следующим образом:

• Краской пометьте 20-й зуб от базового зуба по часовой стрелке и .
• Установите установочное приспособление датчика положения коленчатого вала .
• Отрегулируйте положение датчика положения коленчатого вала так, чтобы отмеченный зуб был расположен, как показано .
• Затяните болты датчика положения коленчатого вала. Момент затяжки: 7 Нм.

Признаки неисправности и диагностика подвесного подшипника привода Форд Фокус 2 (1.8-2.0) — как проверить?

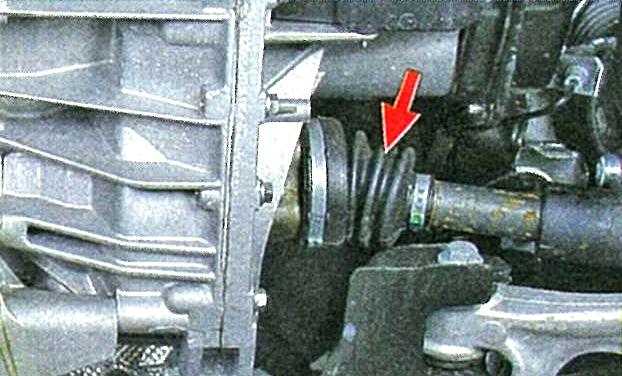

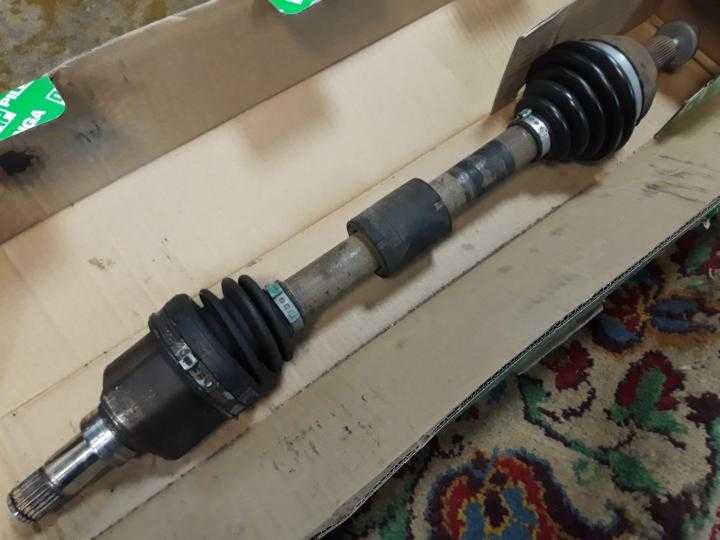

Проверить, что промежуточный подвесной подшипник шруса неисправен можно по характерному шуму передней оси автомобиля, как на представленном видео.

1. Разгоните авто по ровной дороге до 40-60 км/час или до того момента пока не услышите шум;2. Начните поворачивать рулём, если звук не исчезает — причина в промежуточном подшипнике FF 2.3. Поднимите «передок» автомобиля домкратом, и проверьте передний ступичный подшипник. Если он исправен, тогда следует проверить подвесной.4. Для этого прокрутите привод, послушайте работу подшипника.5. Потрогайте корпус во время вращения оси. Если промежуточный подшипник неисправен, вы ощутите или услышите перекаты с вибрацией внутри детали.

6. Видео по замене подвесного подшипника на Форд Фокус 2, а так же видео с процессом проверки представлены далее в статье.

Замена

Важно выяснить то, как поменять опорный подшипник

Первое, на чем нужно заострить внимание — действовать нужно максимально внимательно, тем более, если нет особого опыта в плане выполнения подобных работ

Для удобства рекомендуется загнать автомобиль на яму. Не забыть поставить его на ручник. Под задние колеса нужно подложить специальные упоры. Чтобы не возникло трудностей с откручиванием гаек, предварительно нужно все соединения промазать смазкой. Финалом подготовительных работ можно назвать и снятие колеса и подъем машины.

Для начала нужно разораться, как снять переднюю стойку.

Алгоритм действий следующий:

• Частично открутить болты, удерживающие подшипник. Нет необходимости полностью их извлекать. Надо лишь ослабить.
• Верхний наконечник стойки тоже открутить.
• Отсоединить провода антиблокировочной системы тормозов.
• Демонтируется хомут, предназначенный для защиты шланга.
• Выкрутить болт, который крепит стойки и поворотный кулак.
• Извлечь болт, фиксирующий сам привод.
• Раскрыть зажим.
• Колесный кулак расклинить.
• Теперь выкрутить болты, которые крепят стойку. Ее уже можно доставать из машины. Следующим шагом станет непосредственно замена опорного подшипника. Вот тут уже будет несколько сложнее.

Чтобы осуществить замену передних опорных подшипников, нужно действовать так:

• Зафиксировать стойку в тисках.
• Используя специализированные съемники, снимается пружина.
• Скрутить гайку со штока поршня.
• Демонтируется амортизатор.
• Снять защитный чехол с ограничителем.
• Прежде чем поставить детали на место, их нужно качественно промыть.
• Извлекается подшипник.
• Когда он ставится на место, внимательно смотреть на его положение.
• Провернуть опорный подшипник.
• Надеть на стойку ограничитель.
• Сборка будет осуществляться в обратной последовательности.

Пошаговая инструкция

Заменить, надеть и подтянуть изделие можно самостоятельно.

Необходимые инструменты

Меняем ремень после того, как будут собраны все инструменты:

• набор гаечных ключей;
• приспособление для одевания;
• натяжитель;
• набор отверток;
• домкрат;
• ролики.

Приспособление для надевания можно приобрести в магазине, арендовать на СТО или разработать чертеж и сделать самому. Инструмент для надевания позволит быстрее выполнить процедуру монтажа, а ролики потребуются при условии, что старые детали начали изнашиваться.

Пользователь Эрнест рассказал, как самостоятельно производят смену генераторного ремешка.

Этапы замены

Чтобы правильно снять, поставить и натянуть ремешок привода генераторной установки и кондиционера, необходимо действовать по такой схеме:

Замена ремня генератора Форд Фокус выполняется с демонтажа изделия. Для этого извлеките ключ из замка зажигания авто и откройте капот. Открутите винты, фиксирующие клеммы, подсоединенные к аккумуляторной батарее, после чего демонтируйте их.
Ослабьте винты, которые крепят переднее правое колесо. Поставьте на домкрат эту часть авто. Винты выкрутите полностью, а колесо снимите.
После демонтажа колеса вы сможете снять подкрылок. Отсоедините и уберите в сторону брызговик. Получив доступ к генераторному ремню, произведите его снятие. Для этого используйте заранее подготовленный нож. После разрезания и демонтажа ремня выполните чистку поверхности вала.
Оцените визуально состояние установленных роликов. При наличии дефектов детали подлежат замене.
Теперь нужно установить новый ремень и произвести натяжку. Ремешок надо расположить в центре между насосом гидравлического усилителя руля и коленвалом. Вы увидите колесо помпы, на него монтируется инструмент для установки детали. Когда инструмент будет установлен, его следует провернуть против часовой стрелки.
Надо надеть ремешок на приводной шкив. Он монтируется таким образом, чтобы номер, расположенный на поверхности, был направлен в сторону машинного мотора. Производится монтаж ремня на валы гидравлического усилителя, системы кондиционирования и генераторного устройства.
Выполняется натяжение изделия. Ключом на 19 осуществляется проворачивание шкива водяного насоса

Процедура выполняется осторожно. Пока шкив крутится, ремешок натягивается

Прокручивание осуществляется до момента, пока ремень не растянется и не будет полноценно сидеть на шкиве. Возьмите гаечный ключ на 18, с его помощью проверните коленчатый вал на несколько оборотов. В результате вы сможете проверить правильность монтажа детали.
Чтобы натянуть ремешок на компрессорный привод кондера, приспособление для монтажа поставьте на шкивы вспомогательных устройств. Монтаж осуществляется таким образом, чтобы инструмент находился между осями шкива. Приспособление ставится на устройство и выполняется установка на компрессорный вал.
Еще раз проворачивается коленвал. Делается это до момента, пока изделие полностью не сядет на все валы. Если у вас получилось сделать это, то приспособление для монтажа снимается, а коленчатый вал прокручивается на 2-3 оборота. Проверьте, правильно ли выполнены все действия и оцените качество натяжения изделия. При недостаточной или слишком сильной натяжке возможен быстрый износ ремешка. После монтажа удостоверьтесь в том, что канавки изделия правильно установлены на выемках на валу. В противном случае ремешок может перекосить при запуске двигателя, что также приведет к его износу и обрыву.
Соберите все в обратном порядке. Установите на место подкрылок и колесо, надежно затяните болты. Заведите мотор и проверьте правильность работы ремня. Первое время он может издавать нехарактерный для его работы шум. Впоследствии звуки пропадут, когда ремень притрется. Можно воспользоваться специальным средством для размягчения, продается в любом магазине с автомобильной химией. С помощью него избавляются от посторонних звуков.

 Загрузка …

Замена ступичных подшипников на Ford Focus 2

Процесс замены ПС на Focus-2 сложности не представляет, а при наличии определенных навыках и желания эту работу можно проделать самостоятельно.

Прежде чем приступить к замене, стоит подготовить рабочее место: очистить от загрязнений, помыть (соляркой) узел.

Чтобы обеспечить безопасность, нужно подложить под колеса упоры и поставить машину на первую передачу. Если крепления от датчика скорости и кулака не откручиваются, можно использовать смазочную жидкость WD-40.

Для замены ступичных подшипников потребуется следующий инструментарий:

• Новый подшипник ступицы.
• Съемник.
• Гаечный ключ на «21».
• Съемное устройство для наконечников.
• Комплект головок.
• Оправки под диаметр детали.
• Домкрат, молоток, лом.
• Ключ динамометрический (чтобы затягивать резьбовые соединения).

Для лучшего представления стоит ознакомиться с устройством данного узла, он включает: подшипника, кулака, ступичной гайки и шайбы, барабана тормозов.

Замена передней ступицы Ford Focus 2

Порядок действия:

• Когда машина находится на полу (земле), нужно ослабить ступичную гайку.
• Поддомкратить кузов, ослабить колесные гайки, снять колесо.
• Плоской отверткой развести тормозные колодки. Для этого нужно отвернуть 2 болта крепления суппорта и аккуратно отвести в сторону.
• Снять тормозной диск. В случае, если машина с ABS, то разъединить штекер датчика.
• Отвернуть крепление шаровой опоры.

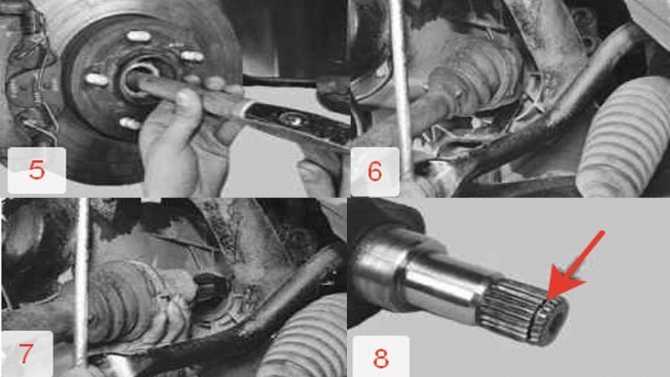

• Далее снять болт ступицы и освободить поворотный кулак от ШРУСа.
• Отсоединить шаровую опору от ПК (можно для этого использовать съемник).
• Аккуратно выкрутить гайку с рулевого наконечника, а также отсоединить рулевую тягу от ПК.
• Раскрутить гайку с болтом стойки амортизатора и поворотного кулака (ПК нужно снять вместе со ступицей).
• Если на поворотном кулаке предусмотрен датчик ABS, его нужно обязательно снять, поскольку при выпрессовке ступицы он, вероятнее всего, повредится. Саму ступицу следует выпрессовать из ПК на станке, используя специальное оборудование. Поэтому чтобы максимально быстро выполнить эту операцию, специалисты рекомендуют воспользоваться услугами автотехцентра.
• Новая ступица запрессовывается исключительно через проставку, таким образом, исключается возможность повредить деталь.

Когда новая ступица запрессована в ПК, производится сборка.

На этом замена передней ступицы закончена.

Замена заднего подшипника

На задней оси машины Ford Focus 2 устанавливаются барабанные или дисковые тормоза, именно поэтому процесс замены подшипника ступицы на авто с разными тормозами несколько отличается. Необходимо рассмотреть оба случая.

Замена задней ступицы на машине с установленными сзади тормозными дисками:

• Поставить авто на домкрат, снять заднее колесо.
• Вывернуть 2 болта заднего суппорта (понадобится головка «звездочка»).
• Далее открутить крепеж, суппорт на шланге аккуратно отвести в сторону.
• Демонтировать скобу суппорта.
• Снять тормозной диск и вывернуть 4 болта крепления ступицы.
• Демонтировать ступицу (она идет в сборе с подшипником).
• Установить новую ступицу на место, произвести сборку.

Если на авто есть ABS, нужно переставить датчик со старого узла на новый. Задний подшипник (оригинал) так же, как на передней оси, идет в сборе со ступицей.

Замена ступицы на машине с установленными сзади барабанными тормозами:

• В салоне авто до упора опустить рычаг ручника.
• Снять заднее колесо и демонтировать тормозной барабан.
• Барабан извлечь, поддевая его отверткой снизу и сверху в районе опорного диска, поддевать с боков не следует.
• Выкрутить четыре болта опорного диска (находятся сзади) и демонтировать ступицу.
• Поставить новую ступицу на место, выполнить сборку.

На этом замена ступичных подшипников на Focus 2 завершена.

Не стоит пытаться менять отдельно подшипник, так как это изделие конструктивно предусмотрено вместе с передней ступицей. Деталь не подлежит разборке, она меняется целиком! Конечно, это влияет на стоимость изделия, но от исправности подвески зависит безопасность во время движения, поэтому замена ПС должна производиться своевременно.
