Замена рулевых наконечников рено дастер

Разбор

1. Берем отвертку и от рулевой тяги откручиваем рейку
2. Отвинчиваем имеющуюся у зубчатого вала заглушку
3. Отверткой откручиваем стопорную гайку
4. Аккуратно снимая стопорное кольцо, выбиваем вал из своего посадочного места
5. Вынимаем нижний сальник
6. Достаем стопорный штифт, который держит верхний сальник
7. За металлическую проволоку проворачивая стопорную заглушку, вытаскиваем стопорное кольцо
8. Через правую сторону вытаскиваем рейку и снимаем втулку
9. После всего проделанного вытаскиваем заглушку с сальником затем прижимной механизм и пружину

Все демонтированные элементы системы промываем от масла и грязи, после чего все осматриваем и если вовремя осмотра видны сильные повреждения, деталь лучше заменить новой.

Выбор рулевых наконечников

Завод Renault устанавливает на Duster оригинальные детали с каталожными номерами 8201108339 (левый) и 8201108332 (правый). Стоимость комплекта (рекомендуется парная замена) начинается от 4 тыс. руб. Детали поставляются запакованными в полиэтиленовый пакет с этикеткой, на которой присутствует артикул и нанесено обозначение производителя Renault Group.

Аналоги от сторонних производителей:

1. Детали от компании TRW (коды JTE 1194 и JTE 1195), стоимость набора начинается от 3,45 тыс. руб. Изделия от TRW поставляются на конвейеры заводов Renault.
2. Запасные части от немецкой фирмы Lemforder (индексы 3578001 и 3578101) имеют стоимость по 1,3 тыс. руб. Элементы отличаются высоким качеством изготовления.
3. Детали от бельгийского производителя Sidem (артикулы 5233 и 5232), комплект обойдется владельцу машины в сумму от 2,6 тыс. руб. Недостатком деталей является недостаточное количество смазки в шаровом шарнире, что приводит к ускоренному износу трущихся поверхностей.
4. Комплектующие от французской фирмы Sasic (7674016 и 7674017) имеют цену от 1,9 тыс. руб. за набор. Детали отличаются высоким качеством изготовления, по ресурсу не уступают оригинальным узлам.
5. Турецкие запасные части от Yeni As Metal (каталожные номера 17DC1005 и 17DC1006) имеют стоимость до 1,5 тыс. руб. за комплект. Детали рекомендуются для владельцев, не подвергающих ходовую часть своих автомобилей ударным нагрузкам.
6. Возможно использование деталей от испанской RTS (коды 9102411210 и 9102411110), которые идентичны по характеристикам оригинальным элементам. Стоимость набора составляет 1,9 тыс. руб.

Какие инструменты понадобятся

Для самостоятельной замены концов рулевых тяг нам потребуются стандартные комбинированные ключи, торцевые ключи и шестигранные ключи.

Проверка люфта на наконечнике

Прежде чем приступить к работе, давайте оценим, действительно ли изношен конец стержня. Для этого поставьте машину на домкрат и сдвиньте колесо вбок. Наличие заметного люфта в стыке, будет служить подтверждением серьёзного износ элемента.

Очистка резьбы от коррозии

Перед тем, как пытаться открутить наконечник, его следует тщательно очистить от ржавчины.

• Лучше всего использовать металлическую щетку или щетку, закрепленную на сверле.
• Затем обработайте все резьбовые соединения средством для удаления ржавчины и подождите несколько минут.

Откручиваем гайку

Начните разборку наконечника, ослабив стопорную гайку, расположенную на стержне за наконечником. Для этого нам понадобится гаечный ключ.

Отрыв наконечника

Старый элемент можно выбить из поворотного кулака специальным съемником или обычным молотком. Чтобы не повредить резьбу, давайте вставим в неё гайку перед тем, как по ней ударить.

Удаление наконечника

Сняв наконечник с кроссовера, открутите его и посчитайте обороты. Тогда мы будем уверены, что новая деталь будет прикручена на такую ​​же глубину.

Проверка состояния рулевой тяги

Замена наконечника прекрасная возможность проверить состояние всей конструкции автомобиля. При сильном натяжении не должно возникать провисания. Если они есть, необходимо заменить рулевую рейку или рулевой механизм.

Правильный выбор насадок

Покупая насадки для обеих сторон, проверьте, какой из них для какого. Нередко эти два наконечника различаются по форме и не могут быть прикреплены к не предназначенной для этого стороне.

• R — правый конец,
• L — левый конец.

Защита от коррозии

Правда, резьбу наконечников и стержней не нужно защищать смазкой, но стоит покрыть их медным или керамическим препаратом. Эта мера защитит их от заклинивания и обеспечит их более эффективную замену в будущем.

Сборка наконечника

Правильный наконечник вкручивается на столько оборотов, насколько мы выкручивали старый. В момент продевание резьбы через отверстие в поворотном кулаке, накручиваем гайку.

Завинчивание наконечника

Закручивая гайку, удерживаем резьбовую часть наконечника шестигранным или накидным ключом (в зависимости от типа наконечника).

Регулировка углов установки колёс

После завершения работы не забудьте выровнять. Мастерская с соответствующим оборудованием правильно выровняет колеса, отрегулировав резьбу, соединяющую стержни и концы.

Услуга стоит 25-30 долларов и гарантирует, что автомобиль будет ехать прямо и не будет «натирать» шины.

• Самая большая проблема при замене жала — это его отсоединение от кроссовера. Он соединен с поворотным кулаком с помощью конического соединения, благодаря чему его очень легко зажимать и очень сложно отсоединять.
• Поэтому часто механики, вынув шплинт и открутив гайку, которая крепит наконечник к поворотному кулаку, наносят интенсивные удары тяжелым молотком до того момента пока конус не открутится.
• Отвинчивая наконечник от рулевой тяги, подсчитайте и запишите количество оборотов, чтобы отсоединить его. Это позволит при прикручивании нового наконечника произвести первоначальную достаточно точную настройку геометрии колеса, что позволит добраться до станции с соответствующим оборудованием для настройки геометрии передней подвески.

При установке нового наконечника не забудьте закрепить гайку сбоку поворотного кулака шплинтом после того, как она будет затянута достаточно сильно.

При затягивании нового наконечника на конце поворотного кулака не пытайтесь ударить молотком по конусу поворотного кулака, так как это может повредить его.

Немного теории

Рулевая тяга выполняет важнейшую функцию – она передает усилия от руля непосредственно на колеса, а также обеспечивает разные углы наклона при прохождении поворотов. Как вы знаете, внешнее колесо проходит больший путь чем то, которое находится ближе к внутренней стороне поворота. Конструктивно с одной стороны ступица подвижно крепится в рулевом механизме, а с другой – элемент имеет специальный шаровый шарнир, служит соединительным элементом с кулаком. Таким образом, рулевая тяга является промежуточным звеном в системе, передавая усилия дальше на поворотные кулаки и ступицу.

Естественно, неисправности или износ этого узла повлияют на управление автомобилем. В самых критических ситуациях деформации от удара могут быть настолько большими, что автомобиль не сможет поворачивать в одну из сторон. А теперь представьте, что вы влетели в яму на скорости, а рулевая тяга была в предсмертном состоянии. Крайне высока вероятность, что исходом этой ситуации будет дорожно-транспортное происшествие. Обязательно следите за состоянием каждой тяги, а при необходимости проведите замену.

Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса

Ремонт рулевой рейки Логан без гур либо с гур производится после съема рейки для её последующего восстановления.

Список дальнейших операций:

• Снятие стопорного кольца с распределителя является первым шагом в процессе ремонта.
• Далее отворачивается пробка золотника, закрывающая гайку золотника, которая впоследствии также откручивается специальным приспособлением.
• Регулировочная гайка прижима снимается после.
• Далее производится удаление пружины прижима, а также сам прижим.
• Распределитель, спрятанный в корпусе, удаляется путем выбивания.
• Далее с распределителя снимают сальник, а также кольцо подшипника, которое ломается в большинстве случаев.
• С тыльной опоры удаляется стопорная скоба. При поддевании отверткой она вылетает сама.
• Далее достается тыльник и шток.
• Когда рулевая рейка Логан оказывается полностью разобранной, все её составляющие качественно очищаются от масла, пыли, а также возможных продуктов износа. Производится обезжиривание.

• Поверхность штока обязательно шлифуется на токарном станке мелкой наждачной бумагой. Шлифовке подвергается и вал распределителя.
• Подготовка составляющих окончена. Гребенка штока тщательно промазывается смазкой перед возвращением на место. Предварительно заменяются все сальники.
• Проверка компрессии сальника является обязательным этапом перед возвращением распределителя. По его валу сдвигают специальную скользящую втулку, которая встает на место подшипника. Таким же образом усаживается новый сальник распределителя. Все элементы тщательно промазываются смазкой.
• Далее на место возвращается стопорное кольцо.
• Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода.
• Потом устанавливается пружина, которая фиксируется регулировочной гайкой. Закручивается гайка золотника. Ее пробка заполняется смазкой и фиксируется следующим шагом.
• Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Элемент надежно осаживается.
• Возвращается на место стопорная скоба.

Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление.

Необходимый инструмент

Ключи и приспособления:

1. Рожковый на «16».
2. Молоток.
3. Деревянный брус.
4. Баллонный ключ.

Если есть небольшой опыт в проведении подобных работ, то произвести замену наконечников на Рено Логан можно самостоятельно. Для этого следует придерживаться только указанных ниже правил.

Приступаем к замене (подготовительные работы)

Чтобы произвести замену наконечников надо авто поставить на опоры. Потом следует снять передние колеса. Ручник при этом рекомендуется включить и подставить под задние колеса противооткатные башмаки, чтобы обеспечить устойчивость авто.

Этапы работ

Перед ремонтом все элементы креплений рулевого управления надо обрызгать жидкостью WD-40. Также можно использовать воду, если нет жидкости. Ею следует полить болты и подождать некоторое время, пока они пропитаются влагой. Это облегчит откручивание болтов.

Тяга на авто имеет контргайку. Ее надо ослабить и оставить в таком положении.

Отворачивается гайка на поворотном кулаке руля. Палец удерживается шестигранником от проворачивания.

Также можно использовать и съёмники для снятия шаровых опор.

После откручивания гайки вынимается из гнезда палец. После этого в обратном порядке производится сборка автомобиля с установленной новой деталью.

В гнездо вставляется палец, и гайка заворачивается до упора. Можно использовать гидравлический домкрат.

Рулевую тягу надо заворачивать при установке на то количество оборотов, на которое она была откручена (чтобы доехать до развал-схождения).
Все элементы надо тщательно обтягивать

При этом также следует работать осторожно, чтобы не сорвать резьбу.

После завершения этой работы следует обратиться на специализированную СТО для проведения установки угла колес (развал-схождение).

Советы

Автомобиль рекомендуется поднимать с той стороны, на которой будет производиться замена детали.
При проведении работ авто должно находиться на стояночном тормозе.
Для очистки загрязнений с рулевой колонки, можно использовать щетку по металлу.
В том случае, когда под рукой не будет съемника для выпрессовки пальца, то можно использовать деревянный брус и молоток

Молотком через брус надо осуществлять удары по посадочному отверстию пальца, освобождая его.
Важно помнить, что наконечник руля справа имеет левую резьбу, а слева – правую (поэтому артикулы разные, они ниже).

Правила и порядок замены

Замена осуществляется на автомобиле, установленном на домкрате. Рекомендуется подложить под порог страховочный деревянный брус или использовать регулируемую по высоте металлическую треногу. Машина ставится на площадку, не имеющую продольного или поперечного уклона, для удержания используется стояночный тормоз.

Для выполнения работ понадобятся инструменты и материалы:

• головки на 16 и 21 мм (для отворачивания крепежной гайки и контргайки на тяге);
• динамометрический ключ на 50 Н*м;
• если на машине уже были заменены наконечники на детали от стороннего изготовителя, то необходим ключ на 17 мм;
• для удержания пальца от проворачивания требуется головка типа Torx T30;
• для отделения пальца от кулака используется молоток;
• поскольку резьбовые соединения покрыты ржавчиной и грязью, то понадобятся металлическая щетка и жидкость WD-40.

Краткий алгоритм действий:

1. Отвернуть болты крепления и демонтировать колесо.
2. Вывернуть руль в сторону, противоположную ремонтируемому узлу.
3. Металлической щеткой очистить поверхность шарового пальца и резьбу вокруг контргайки.
4. Ослабить затяжку контргайки, а затем отвернуть гайку, удерживающую палец в кулаке. Крепежный элемент расположен сверху, рекомендуется смочить резьбу жидкостью WD40. Если палец проворачивается внутри наконечника, то его удерживают вторым ключом с головкой типа Torx.
5. Выбить палец из отверстия в поворотном кулаке. В условиях сервисной станции для отделения деталей используется специальный рычажный съемник с ходовым винтом. Нижняя опора инструмента устанавливается под кулаком, а верхний рычаг давит на палец шарового шарнира, выдавливая стержень из посадочного отверстия.
6. Отметить на тяге точку расположения снимаемого элемента, что позволяет сохранить установку угла схождения.
7. Отвернуть деталь, подсчитывая количество пройденных витков резьбы. Если начинается проворачивание рулевой тяги, то она удерживается гаечным ключом за специальные лыски (находятся около резинового гофрированного чехла).
8. Установить новый элемент с учетом левой или правой стороны. Узел накручивается на тягу с учетом количества витков резьбы. При ошибочной установке деталь контактирует с поверхностью колесного диска, вызывая скрежет. Подтачивать и дорабатывать наконечник запрещается, необходимо корректно установить элементы.
9. Затянуть гайку шарового шарнира (момент составляет 37 Н*м), палец удерживается от проворачивания ключом с головкой Torx.
10. Закрутить контргайку, приложив момент 50 Н*м.

После установки детали необходимо смонтировать колесо, а затем заменить наконечник на противоположной стороне. Некоторые владельцы после окончания работ отмечают включение контрольного индикатора ESP. Лампа гаснет после проверки и регулировки угла схождения колес, операция проводится на электронном стенде. На машинах Duster 4х4 рекомендуется скорректировать угол установки задних колес. На версиях 4х2 сзади установлена торсионная балка, не нуждающаяся в регулировке положения колес.

Источник

Проверка рулевых наконечников рено логан первого поколения |

Появление дробного стука со стороны передних колес  при движении по неровной дороге на автомобиле Рено Логан первого поколения — повод провести проверку рулевых наконечников (наконечников рулевых тяг) его рулевого управления.

Проверку рулевых наконечников на Рено Логан можно провести самостоятельно, несколькими способами. Рассмотрим наиболее простые и эффективные из них.

Необходимые для проверки инструменты и приспособления

Монтажка

Ровная площадка

Помощник (желателен, но не обязателен)

Подготовительные работы

Устанавливаем автомобиль на ровную площадку

Фиксируем его ручником и упорами под колеса

Поддомкрачиваем переднее колесо (то, со стороны которого слышен стук)

Способы самостоятельной проверки рулевых наконечников на автомобиле Рено Логан первого поколения

Способ первый (самый простой)

Для проверки не нужно поддомкрачивать колесо и звать помощника. Устанавливаем автомобиль на ровную площадку, колеса прямо. Рулевое колесо фиксируем противоугонным устройством в замке зажигания. Беремся руками за колесо по бокам руками и энергично качаем попеременно от себя-к себе. При покачивании будет хорошо ощутим люфт в рулевом наконечнике (особенно если он сильно изношен). Повторяем аналогичную проверку для другого колеса.

Второй способ проверки рулевого наконечника

Производим аналогичные покачивания колеса в горизонтальной плоскости, но уже поддомкратив и вывесив его. При этом колесо качает помощник. Во время покачиваний необходимо положить руку на шарнир рулевого наконечника. Если в нем имеется люфт, то он будет хорошо ощутим рукой.

Покачиваем поддомкраченное колесо руками в горизонтальной плоскости (от себя-к себе), люфт в шарнире рулевого наконечника при этом хорошо ощутим, особенно если положить на него руку при покачивании

Третий способ поверки

Поддомкрачиваем и снимаем переднее колесо. Устанавливаем монтажку под рычаг поворотного кулака, оперев ее на наконечник. Покачиваем монтажку вверх-вниз создавая натяг в шарнире (между корпусом наконечника и его пальцем). В неисправном рулевом наконечнике палец будет сильно выдвигаться из корпуса (более чем на 1-2 мм).

Используя монтажку в качестве рычага перемещаем палец наконечника относительно его корпуса в вертикальной плоскости, люфт должен составлять не более 2-х мм

Если в ходе проверки установлено, что наконечник рулевой тяги неисправен (имеется значительный люфт в его шарнире), то необходимо провести его замену. Подробнее: «Замена наконечников рулевых тяг автомобиля Рено Логан первого поколения».

Примечания и дополнения

Помимо дробного стука при движении по неровной дороге, поводом к проведению проверки наконечников рулевых тяг на Рено Логан служит повреждение защитного чехла (пыльника) наконечника. Если в ходе визуального осмотра обнаружено, что пыльник потрескался, протерся, или поврежден иным образом, то в срочном порядке необходимо провести проверку исправности рулевого наконечника и по результатам проверки заменить либо пыльник (с промывкой и заменой смазки), либо рулевой наконечник.

Неисправность наконечника рулевой тяги, приводящая к появлению стуков, это разрушение пластиковой обоймы внутри его корпуса. При этом его палец начинает бить по корпусу вызывая дробный металлический стук, хорошо ощутимый на рулевом колесе.

Еще статьи по рулевому управлению автомобиля Рено Логан первого поколения

Рулевой наконечник Logan от компании Febi Bilstein

Продолжение темы сегодняшних роликов – замена рулевых наконечников Логан.

Перед выполнением работы заранее были приобретены рулевые наконечники, которые уже почти полгода лежат в гараже и ждут, когда их возьмут в работу.

Это изделия от компании Febi Bilstein (Germany). Клеймо фирмы отбито на тыльной стороне наконечника под пальцем.

В комплекте с рулевым наконечником идут гайки крепления пальцев с самоконтрящей вставкой и для соединения с тягами. Родные гайки пальцев, которые имелись в комплекте, установил на машину, когда смазывал пальцы рулевых наконечников под защитными чехлами. Тогда резиновые пыльники снимались, и в узел пополнялась смазка. Поэтому приобрл новые гайки, также с контрящей вставкой.

Гайки изготовлены от Белибейского завода, республика Башкирия.

Пластиковую крышку на рулевом пальце необходимо удалять перед его установкой, так как она служит только для транспортировки. Сохраняет пыльник и резьбовую часть наконечника.

Каждый раз, при замене рулевого наконечника Рено Логан необходимо устанавливать новые гайки.

И ещё один полезный совет. При разрыве резинового пыльника рулевой тяги, можно установить пыльник от рулевого наконечника автомобиля ваз 2108.

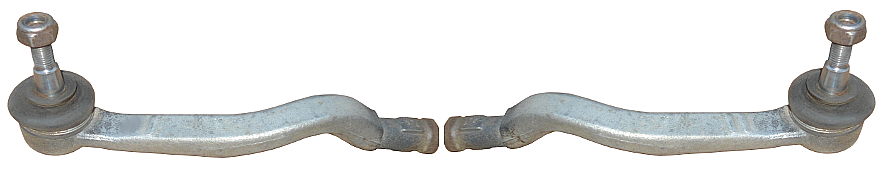

Наконечники правый и левый зеркальные

Так как они разные, то при покупке надо обращать внимание, выбирая правый или левый. Для того, чтобы не спутать наконечники, на одной из них около пыльников выполнена 1 насечка, а на втором 2

С 1 насечкой будет правый наконечник по ходу движения автомобиля, а с 2 насечками левый.

Работа по замене наконечников

Для удобства работы нам надо будет поддомкратить передние колёса, и снять их, не забывая про откатные башмаки под задние колёса и подстраховку под кузов.

Плюс перед работой поднимаем ручку тормоза до упора.

Отворачиваем центральную часть колпака, чтобы добраться до болтов и с помощью баллонного ключа ослабляем колёсные болты.

Затем поднимаем с помощью домкрата колесо. Устанавливаем дополнительный упор под кузов и снимаем колесо.

Сейчас можно приступать непосредственно к замене наконечника. Для этого отдаём гайку крепления пальца, предварительно обработав её жидким ключом.

Но также обрабатываем жидкостью и контргайку тяги, чтобы она «отошла» перед работой.

Затем убираем грязь с резьбы, используя щётку по металлу, вновь спрыскиваем гайки жидкостью и можно откручивать соединения. Первой отдаём гайку в месте соединения наконечника с рулевой тягой.

Выполняем работу с помощью рожкового ключа на «21». Для увеличения усилия добавляем на ключ небольшую вспомогательную трубку. Отдавать гайку можно как из-под ниши колеса сверху, так и из смотровой ямы.

Затем используя рожковый или накидной ключ на «17» откручиваем гайку рулевого пальца.

Для того чтобы сам палец не проворачивался в наконечнике, вставляем в его верхнюю часть ключ-звёздочку для его фиксации (см. фото выше). В моём случае гайка открутилась без фиксации пальца.

Снятие пальца с поворотного кулака

Затем, не имея специального съёмника, можно снять палец из соединения поворотного кулака ударом молотка по наплыву металла «шишки» сбоку. Для того чтобы не нарушить резьбу, гайку лучше не откручивать полностью.

Заводские рулевые наконечники на Дастер: цена, артикул

Если выбираете рулевой наконечник, нужно точно знать, совместим ли он с моделью вашего автомобиля. Для рено дастер 1.6 4×4 цена начинается примерно с 600 рублей за деталь. Еще нужен артикул. Сейчас рынке предоставлено много комплектующих, в том числе рулевые наконечники, которые подойдут на рено дастер 2.0, 1.6, с колесными формулами 4×4, 4×2, которые производит не Renault, а другие изготовители. Эти детали все равно подходят к автомобилю, главное — уточнить модель и артикул, их цена обычно ниже. Какие лучше — выбирать только владельцу автомобиля. Ниже список, где есть цена, артикул рулевых наконечников, которые точно подойдут к комплектации к данному рено дастер. В списке есть не все варианты. В каждой категории цен выделены наконечники, чтобы выбор был шире.

Разновидности механизма

На автомобилях Renault Duster для привода гидравлики используют 2 типа насосов:

1. Модификации с бензиновыми двигателями объемом 1,6 л и дизельным агрегатом оснащены электрогидравлическим механизмом. Помпа с насосом и расходным баком находится в нише под левой фарой. Подобная конструкция встречается на кроссоверах с передними ведущими колесами с системой полного привода (4х4).
2. На машинах с бензиновым 2-литровым агрегатом (устанавливается на автомобили с полным приводом) применен насос с приводом от коленчатого вала.

Рулевая рейка и сопутствующие элементы не зависят от конструкции гидравлики. Применение помпы с электромотором позволяет снизить расход топлива (устраняется ремень и шкив с двигателя), но усложняет электрическую схему. Наконечник состоит из кованого стального корпуса сложной конфигурации, в котором предусмотрено отверстие с резьбой. На противоположном конце находится палец с шаровой опорой, закрытой резиновым чехлом. Нижняя часть шара закрыта крышкой, эластичный кожух предотвращает вымывание смазки и попадание пыли в процессе эксплуатации автомобиля.

Особенности неисправностей рулевой рейки

Согласно указаниям производителя, ресурс работы рулевой рейки без нареканий к качеству составляет 180–200 тысяч км пробега при условии регулярного профилактического осмотра. К основным причинам выхода узла из строя и появления сбоев в работе можно отнести:

• Плохое качество дорожного покрытия, которое значительно повышает нагрузку на элементы рулевого управления.
• Оседание пыли и частиц грязи на резиновых уплотнителях, что приводит к появлению коррозии на узлах рейки.
• Слишком активный стиль езды.
• Естественный износ со временем.

Диагностика неисправности выявляется простым осмотром и внимательным отношением к поведению авто на дороге. О близком ремонте подскажут такие признаки:

• Посторонние шумы.
• Появление стука при повороте руля.
• Подвеска необычно стучит при движении по плохому покрытию.
• Езда сопровождается вибрацией.
• При вращении руля появился люфт.

Иногда положение можно исправить, если деталь отрегулировать, но это удаётся не всегда. Часто регулировка рулевой рейки не устраняет проблемы, и тогда необходимо делать замену: удалить старый элемент и установить новое устройство. Среди основных неисправностей рулевой рейки чаще встречаются:

• Повреждение втулок у червячной пары. Проявляется стуками при поворотах руля. Устраняется снятием неисправной детали или поможет замена втулки.
• Коррозия и повреждение сальников. На это указывает отсутствие или подтекание жидкости в бачке. Следует установить новые детали или очистить нынешние от коррозии, заменить жидкость в ГУР.
• Стёрлись зубы червячной пары распределительного штока. На это указывает люфт руля. Неисправные запчасти заменяются.
• Коррозионные процессы в механизме рулевой рейки способствуют тугому управлению рулём. Понадобится разборка детали, очистка, ремонтные работы штока.

Слабым звеном рулевой рейки являются подшипники и упорные втулки, которые чаще всего становятся причиной неэффективной работы. Блок-схема рулевого управления представлена на рисунке.

На чертеже номерами обозначены:

• 1 и 7 — правый и левый наконечники рулевой тяги;
• 2 — сама рулевая тяга;
• 3 — пыльник;
• 4 — картер;
• 5 — трубки ГУРа;
• 6 — приводная шестерня.

Когда и как производится смена рулевых наконечников на Renault Logan?

Данный элемент рулевого управления обеспечивает подвижность колес и контроль над траекторией их поворота. Наконечники работают в составе механизма, который включает поворотные тяги и рычаги. В силу эксплуатационных особенностей именно шарниры сферической формы подвергаются интенсивному износу, а от их состояния зависит безопасность движения

Поэтому важно вовремя определить и заменить неисправную деталь. Конструкция механизма руля включает два наконечника – правый и левый

Сколько прослужит каждый из них, зависит от многих факторов. Тем не менее, замена рулевых наконечников на Рено Логан и видео рабочих процессов рано или поздно понадобятся. Как показывает практика, средний срок службы этих узлов ограничивается 30-40 тысячами километров. Признаками их поломки являются:

1. Посторонние звуки при движении по неровностям или при смене скоростного режима.
2. Появление люфта в рулевой тяге или излишне легкий ход руля, а также биение руля.
3. Нарушение угла развала-схождения и периодическое расшатывание кузова авто в горизонтальной плоскости.

Наличие какого-либо признака из вышеперечисленных симптомов требует подтверждения неисправности, для чего:

• Установить машину на смотровую яму и попросить помощника, чтобы он покрутил в обе стороны руль. Владелец во время этой операции наблюдает за поведением узлов рулевого механизма. Если сферический шарнир перемещается вдоль оси больше, чем на 1,5 мм, то это говорит о необходимости установки новой детали.
• При проведении диагностики нужно проверить обе стороны. Одновременно рекомендуется провести осмотр и других элементов конструкции, потому что, например, нарушение герметичности резиновых уплотнителей приводит к удалению смазки, что негативно сказывается на управлении авто.

На всех видео замены рулевых наконечников на автомобиле Рено Логан можно увидеть, что процесс требует наличия определенного комплекта инструмента, в который входят:

• Рожковые ключи на 13, 16, 17, 19, 21 или 22.
• Шестигранный ключ Torx на 5 мм.
• Баллонный ключ.
• Специальный съемник и молоток.
• Металлическая щетка.
• Аэрозольный препарат WD-40.

Предварительный этап заключается в постановке авто на «ручник», после чего под задние колеса устанавливаются колодки. Сразу стоит отметить, что процесс ремонта несколько сложнее в реализации, чем замена антифриза на Renault Logan , но вполне по силам даже начинающему автомобилисту, если действовать по следующей схеме:

• Баллонным ключом ослабить болты крепления колеса и поддомкратить автомобиль. Далее полностью выкрутить болты и снять колесо.
• Вывернуть руль в сторону, противоположную демонтируемой детали, очистить тягу и наконечник от грязи железной щеткой.
• Смочить крепежные детали смесью из аэрозольного баллона WD-40 и ослабить затяжку контргайки ключом «на 21» или «на 22». На доступном видео замены рулевых наконечников на авто Рено Логан показано, что при необходимости тяга фиксируется при этом ключом «на 19» на плоском срезе детали.
• Вставить в торец пальца шестигранник Torx и удерживать его, а ключом «на 17» отвернуть гайку крепления шарнира к поворотному кулаку, но не полностью.
• Используя специальный съемник, выпрессовать палец. Как вариант – можно использовать молоток, нанося удары по гайке и в торец рычага.
• Отвернуть полностью гайку на пальце и вынуть его из штатного отверстия рычага.

Как видно, процедура не слишком сложна, а тому, кто уже делал замену опорного подшипника на Логане, так и вовсе дела на час. После завершения процедуры ремонта следует обязательно проверить развал-схождение колес в сервисе с наличием специального стенда.

В каталоге французского концерна эти запчасти обозначены следующими кодами:

• 6001550442 – для левой стороны автомобиля.
• 6001550443 – для правой стороны.

На автомобилях, выпускаемых с 2014 года в России, артикул изделий несколько иной:

• 485200410R – правый;
• 485202867R – левый.

На многих видео по замене неисправных рулевых наконечников на Рено Логан можно заметить, что автолюбители предпочитают как минимум оригинальные изделия. Французы на заводе ставят изделия под брендом TRW, которые соответствуют требованиям и имеют соответствующий уровень качества. Практически соответствует оригиналу продукция под маркой, а Lemforder по долговечности даже превосходит его, хотя и цена соответствует. Несколько ниже стоит еще пара брендов:

• Sacis – низкая цена и приемлемое качество, но все же долговечность по сравнению с оригинальными деталями ниже в два раза.
• Moog – надежность и качество близки к оригиналу, привлекательная цена.

Срок службы и причины поломок

Проблема заключается в том, что конкретных цифр относительно срока службы никто не дает. Если говорить о самих тягах, то они имеют практически безграничный ресурс, так как изготавливаются из высокопрочного металла. Чаще всего страдают именно наконечники, но и здесь все зависит от множества факторов.

Автомеханики и опытные водители настоятельно не рекомендуют доводить тяги до критического состояния. В среднем их срок службы составляет 60-100 тысяч километров пробега. Однако здесь все зависит от ряда факторов:

• Качество дорог. При регулярной езде по бездорожью или покрытии с многочисленными ямами и выбоинами наконечники будут подвергаться большим нагрузкам, что в итоге ускорит износ детали и образование люфта.
• Стиль вождения. Далеко не все водители притормаживают перед лежачими полицейскими или большими лужами, в которых может таиться большая яма. Очень зря, ведь малейший неосторожный «залет» в такую яму может поставить крест на многих элементах подвески.
• Окружающая среда. Самыми опасными для конструкции наконечников являются грязь и вода. Если в вашем регионе идут регулярные дожди и отсутствует асфальтовое покрытие, то наконечники рулевых тяг быстро сломаются
• Качество продукции. Некоторым водителям не везет. Они жалуются на низкое качество заводских деталей. Иногда покупка дешевых наконечников также станет причиной их скорого выхода из строя.

Избежать непредвиденной поломки достаточно просто – каждые 10-20 тысяч километров проводите диагностику или минимум осматривайте состояние пыльников. Да, именно они играют решающую роль в защите самих наконечников, поэтому при обнаружении разрывов или других дефектов срочно проводите замену. Вы даже не заметите, как через пару поездок грязь и вода в больших объемах буквально просочатся через поврежденный пыльник.

Проверить конструкцию самих наконечников в гаражных условиях достаточно трудно, поскольку придется все разбирать. Здесь можете обратиться в специализированное СТО или ожидать появления характерных симптомов наличия неисправности.
