Замена шаровых опор своими руками

Покупаем запчасти

Подбор запчастей осуществляется по VIN-коду вашего автомобиля, что исключает ошибку подбора

Но перестраховаться и обратить внимание на шаровую опору при диагностике не будет лишним. На некоторых автомобилях левая опора отличается от правой. Выбирая производителя, прислушиваемся к рекомендациям продавца

Соотношение цены и качества должно быть удовлетворяющим. Шаровая опора – важный элемент подвески, влияющий на безопасность движения, поэтому экономить на ней не стоит

Выбирая производителя, прислушиваемся к рекомендациям продавца. Соотношение цены и качества должно быть удовлетворяющим. Шаровая опора – важный элемент подвески, влияющий на безопасность движения, поэтому экономить на ней не стоит.

Передние левая и правая шаровые опоры на Toyota Corolla EE90

В зависимости от производителя, к шаровой опоре может прилагаться комплект новых крепежных болтов и гаек.

Очень важный момент! Старые крепежные элементы довольно часто «закисают», что вызывает сложности при демонтаже. Порой, открутить их получается только деформировав. Срезанные резьбы, обломанные болты, сорванные грани могут заставить ехать в магазин посреди ремонтных работ, оставляя автомобиль разобранным. В случае отсутствия в комплекте новых метизов интересуемся, где их можно приобрести, возможно ли вернуть товар в случае ненадобности.

Как съемник может облегчить процесс демонтажа тяг рулевого управления?

Это один из основных вопросов интересующий большинство автомобилистов, которым приходится (или придется) воспользоваться этим устройством. Увы, но не все знают о существовании подобного приспособления, значительно продлевающего эксплуатационный период рулевого управления. При отсутствии этого инструмента, для демонтажа рулевых тяг приходится пользоваться молотком, а это негативно отразится на функционировании всей системы. Удары молотком вызывают вибрацию рейки, вследствие чего нарушается ее баланс.

Варварский способ демонтажа наконечников при помощи молотка отнимает много усилий и времени. При помощи этого приспособления все можно сделать за считанные минуты. Таким образом, облегчается рабочий процесс, и полностью исключаются повреждение деталей.

2.3.Расстановка оборудования

При расстановке оборудования нужно учесть его особенности, соблюсти технику безопасности, обеспечить легкий доступ к нему рабочих.

Все оборудование должно находиться в отведенных ему по плану местах и быть возвращено на них, если вид работы предполагал их использование с перемещением. Между оборудованием должно быть достаточное расстояние, чтобы не затруднять перемещение персонала по участку, обеспечить легкий и безопасный доступ для использования оборудования. Оборудование с электрическим, пневматическим, гидравлическим приводами должно иметь подключение к соответствующим сетям, магистралям или приборам.

Ко всему прочему участок должен быть оснащен вытяжной вентиляцией и хорошо освещен.

Замена шаровой опоры ВАЗ 2107 своими силами

Самым лучшим местом, где можно производить ремонт ВАЗ 2107 является подъемник, но как правило такие вещи доступны не каждому, поэтому владельцу автотранспорта приходится делать ремонт на яме или эстакаде, которые есть в гараже или гаражном комплексе.

Для того что бы себя обезопасить от различных неприятных ситуаций в первую очередь примите меры безопасности.

Для этого под колеса поставьте башмаки, включите скорость и поставьте свою машину на ручник, без этих предосторожностей начинать работу не рекомендуется.

Инструменты, которые нам понадобятся:

• Жидкость WD-40.
• Щетка из металла.
• Комплект ключей
• Съемник шаровых опор.
• Смазочные материалы.

Самостоятельная замена шаровой опоры ВАЗ 2107 доступна любому автолюбителю, особых трудностей этот процесс не представляет.

Если замена шаровых происходит не на подъемнике или смотровой яме, то нужно под задние колеса установить башмаки, и зафиксировать ручной тормоз.

После открутить гайки с колес, поднять домкратом нужную сторону и подложить подставку и снять колесо.

Выкрутите рулевое колесо до конца в ту сторону, где происходит смена шаровой опоры, так будет к ним больше доступа.

Меняем верхний шаровой

Находящиеся вверху и внизу шаровые опоры прикреплены к рычагам подвески на три болта, а их пальцы установлены в посадочные места поворотного кулака.

Для начала почистите все резьбовые соединения металлической щеткой, которые вам предстоит откручивать и побрызгайте их проникающей смазкой WD-40. Что бы извлечь верхний шаровой нужно отвернуть гайку пальца в поворотном кулаке, при помощи гаечного ключа на двадцать два.

Палец опоры изготовлен под конус и крепко сидит в поворотном кулаке, для его извлечения необходим съемник, который пригодится и для извлечения рулевых тяг.

После выпрессовки пальца , предстоит еще отвернуть три болта, которые держат опору на верхнем рычаге, после чего шаровую опору свободно снимаем.

Производим проверку состояния опоры, если палец шарового двигается без особых усилий, то опора должна быть заменена.

Смена нижней шаровой ВАЗ 2107

В принципе нижний шаровой меняется точно также. Единственное неудобство гайку на пальце опоры возможно открутить, только после того как, выпрессуете палец из поворотного кулака.

Как только демонтаж изношенных деталей произведен, приступаем к установке новых, но предварительно под пыльник шарового необходимо внести немного смазочного материала, предназначенного именно для этих целей, так как не все смазки подходят.

Потом к рычагу подвески прикрутите новую шаровую и, вставьте палец в цапфу поворотного кулака, закрутите гайку.

Так же производится и установка другой опоры, после чего поставьте колесо и все ваша машина готова к выезду. Теперь вы знаете как происходит замена шаровых опор на автомобиле ВАЗ 2107.

Как говорят специалисты после того, как поменяете шаровые опоры нужно отрегулировать развал-схождение, но здесь есть разные мнения, все таки мы же меняем не рулевые тяги и для чего это делать не понятно.

Замена шаровых опор ВАЗ 2107 производится на подъемнике или на смотровой яме. В крайнем случае, можно обойтись просто домкратом. Перед началом ремонта необходимо позаботится о собственной безопасности. Если замена будет выполняться на смотровой яме, рекомендуется использовать противооткатные клинья и поставить автомобиль на ручной тормоз, включить вторую скорость. Работа на одном домкрате без выше описанных средств запрещена.

Необходимые инструменты для замены шаровых на ВАЗ 2107:

• ключи на 7 и 22 мм;
• щетка по металлу;
• WD-40;
• любая смазка для опор;
• съемник шаровых опор;
• разводной ключ;
• молоток;
• медицинский шприц;
• нижняя и верхняя новая шаровая опора.

Изготовление обслуживаемой крышки

Глухая часть корпуса опоры делается съёмной. При этом вы многократно можете менять пластиковые вкладыши, каждый раз восстанавливая работоспособность опоры. Съёмное дно позволяет производить профилактический осмотр, не снимая шаровую опору с подвески.

Заглушка: делаем своими руками

1. В донышке высверливается отверстие размером с шар пальца (с небольшим зазором, разумеется). Высверливается — сказано условно. Необходим фрезерный станок. Не бойтесь при расточке повредить пластиковый вкладыш, всё равно вы будете его менять. Внутри нарезается резьба. Это достаточно сложная процедура из-за большого диаметра. Но в любом инструментальном цеху вам выполнят такую работу за символическую плату.

   Доверьте работу профессионалам, если сами им не являетесь

2. Затем под это отверстие изготавливается заглушка с резьбой, повторяющая форму штатного донышка.
3. На изготовленном донышке вы должны нарезать шлицы для ключа, иначе невозможно будет прочно затянуть ремонтный узел.

   Производите замену на чистой поверхности, иначе смысл работы теряется

4. Теперь для ремонта достаточно будет выкрутить заглушку, извлечь палец (проверив его геометрию) и заменить пластиковые вкладыши.

Ремонтный стакан: всё гениальное просто

Принцип такой же, как и в первом случае — изготовить сменное дно. Только исполнение отличается. Если дно опоры слишком тонкое для изготовления полноценного резьбового соединения, необходимо изготовить ремонтный стакан. Он вытачивается на токарном станке из стального круга подходящего диаметра. В донышке стакана вытачивается всё то же отверстие и нарезается резьба. И наконец — изготавливается опорное сменное донышко.

Затем с шаровой опоры срезается дно цилиндра с помощью болгарки или ножовки по металлу. На его место наваривается ремонтный стакан. Способ более трудоёмкий, зато не допускает нагрева пальца в процессе демонтажа.

Схема изготовления варианта изделия

Дальнейшая эксплуатация по той же схеме: при появлении люфта выкручиваем ремонтную заглушку, извлекаем палец, меняем пластиковые вкладыши.

Стоит отметить, что производители запасных частей выпускают множество вариантов ремонтных шаровых опор. Под эти разборные корпуса продаются и сменные вкладыши, и новые пальцы. Однако в нашей статье мы рассматриваем именно самостоятельное изготовление.

Сварка как альтернатива замене

Самый быстрый вариант восстановления шаровой опоры. Задняя (опорная) часть цилиндра просто срезается. Способ не имеет значения — можно ножовкой, можно болгаркой, всё равно впоследствии будет температурное воздействие.

Получив доступ к полости цилиндра, можно менять полимерные вкладыши.

После установки новых вкладышей донышко аккуратно приваривается. При этом надо скомпенсировать толщиной шва выработку металла, образованную при распиле. Обычно это 1,5–2 мм.

Сварка — один из самых кропотливых вариантов

Развальцовка как способ ремонта

Эта технология требует наличия профессионального оборудования, поэтому развальцевать шаровую в гаражных условиях невозможно. Вырезается обжимное кольцо по диаметру шара пальца.

Токарные работы и тут найдут своё место

Посадочное место и шар очищаются от грязи, шлифуются. Подбираются или вытачиваются из капролона новые вкладыши и обжимное кольцо.

Бывает, что капролона нет в наличии, но заменять его сталью не рекомендуют. Лучше один раз потратится на этот материал, чем производить замену чаще, чем могло быть

После сборки обжимное кольцо впрессовывается и завальцовывается на прессе. При обжиме используются специальные вкладыши-обоймы по диаметру кольца.

Вкладыши также можно поискать в автомагазинах

Как заменить шаровые опоры на ВАЗ 2101-ВАЗ 2107?

1. Сперва поднимите автомобиль (Ту часть на которой будет производиться замена) и после чего открутите болты которые колесо крепят (см. «Снятие колёс на автомобиле»), перед вашими глазами будет две шаровых опоры, найдя каждую из них и разобравшись с тем какая будет подлежать замене, приступайте к работе, пару слов по нижней опоре скажем, если приняли решение её менять то ослабьте каким ни будь ключом гайку крепления пальца шаровой опоры на рычаге (см. фото ниже), взяв молоток произведите столько, сколько будет нужно ударов, по наружной поверхности рычага (До того пока палец у опоры ней выйдет из зацепления с рычагом, смотрите маленькое фото) и после этого нагрузите переднюю подвеску (Там где меняете опору, нагрузить подвеску – это значит, подложить что то под рычаг или под тормозной диск, доски например и снять после этого машину с домкрата тем самым подвеска будет нагружена) и отверните три гайки (Одна указана синей стрелкой) которые крепят шаровую (Во время отворачивания, болты этих гаек от проворачивания вторым ключом удерживайте) и после чего её полностью снимите с рычага автомобильного.

Примечание! Чтобы проблем с шаровой не было и гайки все нормально выкрутились, рекомендуем перед началом работы очистить шаровую при помощи металлической щётки и в конце, нанести проникающую смазку WD-40 и тогда гайки более менее легко отвернуться!

2. С нижней опорой разобрались, теперь верхняя, если Вы не стали читать пункт 1 из-за того что там всё про нижнюю опору рассказывалось, то очень и очень зря, в общем этот пункт всё же прочтите (Обязательно) ну и в двух словах, верхняя опора снимается абсолютно точно так же как и нижняя, вся последовательность действий, все абсолютно идентично, только есть одно небольшое Но! Нагружать подвеску при замене верхней опоры нужно изначально, потом ослаблять гайку пальца, выбивать его (Ударами молотка по рычагу) ну и конечно же выкручивать гайки, которые крепят шаровую опору на верхнем рычаге автомобиля (Только это делать будет нужно, когда рычаг верхний вверх можно будет отвести, то есть после выбивания пальца из рычага, потому что так гораздо удобней будет).

Примечание! Молотком нужно воспользоваться только в том случае, если спец. съёмника шаровых опор нет, если он есть то про молоток вообще можете забыть, сразу же выкручивайте гайку крепления пальца и при помощи съёмника, выпрессовывайте его из рычага, отвернув три гайки, снимите полностью шаровую опору с автомобиля!

Дополнительный видео-ролик: Два очень поучительных и интересных ролика, мы закрепили чуть ниже, в одном из них рассказывается о том каким образом можно проверить шаровые опоры на исправность, а в другом показывается процесс по их замене.

Чем нам поможет съемник?

Почему именно съемнику оказывается такое внимание при замене шаровой опоры? Дело в том, что срок службы этой детали довольно долгий, и ее составные части в результате нагрева, силы трения и коррозии «прикипают» друг к другу. В частности, довольно частое явление – «сваривание» конуса и гнезда

Простыми инструментами, которые находятся в обычном автомобильном ремкомплекте, съемника может и не оказаться. Некоторые мастера очень просто разрубают этот «гордиев узел», воспользовавшись кувалдой и газовой горелкой. Но такое решение может грозить тем, что менять придется еще и рулевые тяги.

Дабы не прибегать к варварским способам, следует заранее озаботиться приобретением съемника шаровых опор. Благо, стоимость их адекватна, вариантов приспособлений великое множество, а потому никаких проблем нет. Но не каждый готов тратиться на инструмент, который хоть и полезен, но сможет пригодиться всего лишь один раз за весь срок владения автомобилями.

Принцип, который лежит в основе любого инструмента, призванного извлечь шаровой палец из запрессованного гнезда, это способность преодолеть довольно значительное усилие, препятствующее этому. За годы своего существования человечество не изобрело ничего лучше, чем рычаг и винт, которые и лежат в основе любого съемника. Кроме этих хрестоматийных приспособлений в инструменте обязательно присутствует клин. Если кто-либо видел гвоздодер, то поймет, о чем идет речь.

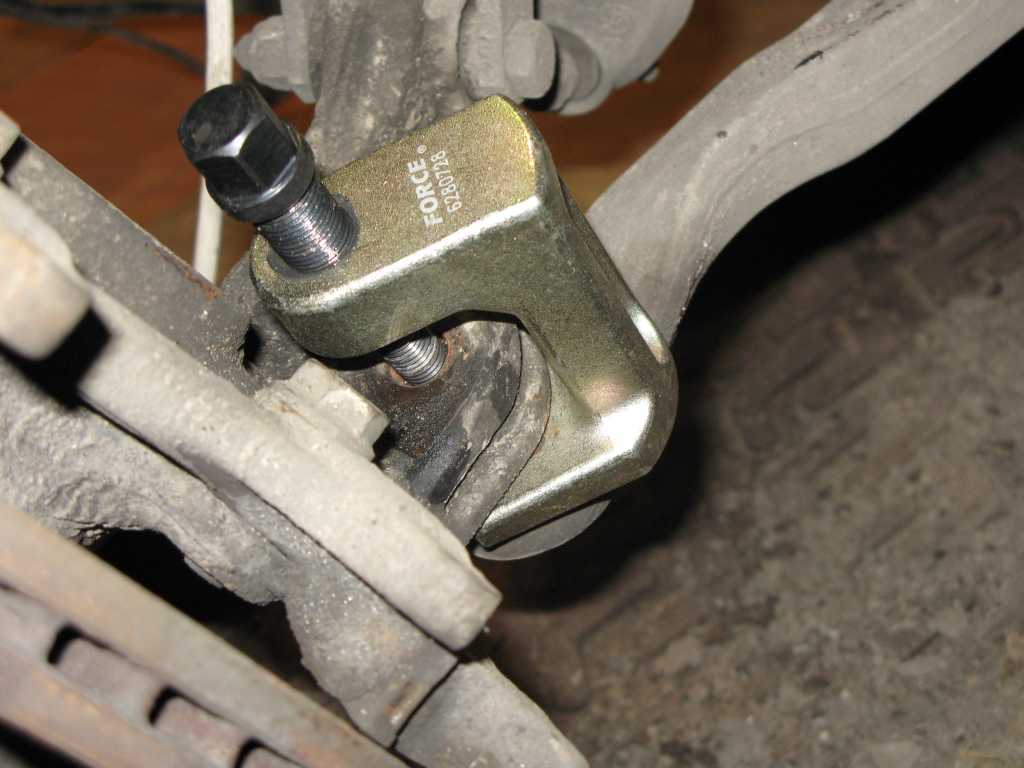

Инструмент для извлечения шарового пальца из запрессованного гнезда

Инструментом, который аккуратно вынимает из гнезда шаровой палец, да еще и не портит ничего вокруг, можно считать гибрид гвоздодера и небольшой струбцины. С помощью первого подводятся металлические «лапки» под «шарик». Второе устройство, составляющее одно целое с первым, предназначено для аккуратного отделения детали от гнезда. Достигается это за счет постепенного закручивания воротка, давящего на сам палец и постепенно отделяющего его от корпуса. Кстати сказать, иногда самодельные приспособления справляются со своей задачей гораздо лучше, чем покупные, и кто имеет хотя бы небольшие навыки слесарного дела наверняка сможет сделать его своими руками.

На ценниках в магазинах можно еще встретить слово «универсальный» в отношении съемника. Особенностей тут немного, строение позволяет использовать его не только для выпрессовки шаровых опор, но и для работы с рулевыми наконечниками. Изготовить такое приспособление своими руками куда сложнее, тут уже лучше прибегнуть к продукции массового производства или взять универсальный инструмент у знакомых.

Покупаем запчасти

Подбор запчастей осуществляется по VIN-коду вашего автомобиля, что исключает ошибку подбора

Но перестраховаться и обратить внимание на шаровую опору при диагностике не будет лишним. На некоторых автомобилях левая опора отличается от правой

Выбирая производителя, прислушиваемся к рекомендациям продавца. Соотношение цены и качества должно быть удовлетворяющим. Шаровая опора – важный элемент подвески, влияющий на безопасность движения, поэтому экономить на ней не стоит.

Передние левая и правая шаровые опоры на Toyota Corolla EE90

В зависимости от производителя, к шаровой опоре может прилагаться комплект новых крепежных болтов и гаек.

Очень важный момент! Старые крепежные элементы довольно часто «закисают», что вызывает сложности при демонтаже. Порой, открутить их получается только деформировав. Срезанные резьбы, обломанные болты, сорванные грани могут заставить ехать в магазин посреди ремонтных работ, оставляя автомобиль разобранным. В случае отсутствия в комплекте новых метизов интересуемся, где их можно приобрести, возможно ли вернуть товар в случае ненадобности.

Съемник-вилка

У кого же нет ни денег, ни станков, и даже хороших слесарных навыков, предлагаю изготовить самому очень простой и надежный съемник.

Материал: стальной пруток диаметром 18 мм. Съемник сварен из трех деталей в виде вилки.Для изготовления потребуются «болгарка» (хотя можно обойтись ручной ножовкой по металлу и большим драчевым напильником) и сварочный аппарат (если его нет, то можно обратиться к сварщику даже невысокой квалификации).

Принцип работы съемника очень простой. Сначала отвинчиваем гайку с шарового пальца. Вставляем вилку съемника между рычагом и тягой насколько можно (до упора) и ударяем молотком по штырю. Если надо – удар повторяем до тех пор, пока стержень шарового пальца не выйдет из конического гнезда рычага.

Заменять шаровые опоры в автомобиле рано или поздно приходится каждому водителю. Вы можете стараться ездить по хорошим дорогам, очень аккуратно преодолевать участки с неровным покрытием – все это лишь несколько отодвинет вперед тот час, когда подвеска подаст первый тревожный сигнал о неисправности шаровой опоры. Симптомы износа такие:

• при прямолинейной езде передние колеса будто виляют, и машина с трудом придерживается прямолинейного курса;
• вы заметили, что износ колесной резины стал неравномерным;
• когда вы едете по ямкам, спереди слышится звонкое металлическое постукивание;
• для того, чтобы повернуть рулевое колесо вам приходится прилагать дополнительное усилие.

Почему так случилось? Конечно же, можно и должно списать все грехи на наши дороги. Но и сам водитель может поучаствовать в разрушении подвески автомобиля своей агрессивной манерой езды. А еще может просто прорваться пыльник шаровой опоры и вовнутрь проникла пыль и влага. Пыль начнет работать в качестве абразива и быстренько превратит шаровые поверхности с самым высоким классом чистоты обработки в безобразный наждак. Влага создает очаги коррозии, которые в нежном шарнирном узле совершенно не нужны.

В принципе, на 50 000 километров пробега комплекта шаровых должно хватить

Но уж если беда стучит в ворота, то нужно предпринять меры предосторожности, чтобы не оказаться посреди дороги на авто с вывернутым передним колесом. Самый верный и короткий путь решения проблемы – посещение станции технического обслуживания

Там есть все – и мастера и профессиональные съемники шаровых опор. От вас на СТО потребуется немного времени и денег. Опытные водители предпочитают выполнять несложные ремонтные работы и регулировка самостоятельно.

Для ремонта и обслуживания подвески не обязательно привлекать профессионалов. Провести элементарную диагностику и замену деталей вы можете сами. Если в гараже есть хороший арсенал инструмента, сварочный аппарат, то вы можете изготовить съемник шаровых опор своими руками. Покупать приспособление заводского производства нет смысла, если вы не профессиональный автослесарь.

Если принципиальнее решение заменить шаровые самостоятельно принято, то вам нужно определиться с конструкцией самодельного съемника. Водители отдают предпочтение винтовому приспособлению. Такой съемник универсальный и пригодится для демонтажа других узлов автомобиля. Приспособление имеет и недостаток – от вас потребуется терпение при работе с гаечным ключом. Рычажный съемник проще по конструкции, но годится не для каждого авто.

Когда и как менять опоры?

Замена изношенного металлического соединения в машине сродни операции по приведению в порядок стертого в процессе долгой жизненной «эксплуатации» живого «шарнира». Однако присутствие хирурга тут совсем необязательно, замена шаровой опоры на личном авто доступна любому владельцу, хоть это и не слишком приятная процедура.

Первая неприятность состоит в том, что просто так шаровая опора не ломается. Обычно такой подлый случай происходит в самый неподходящий момент, к примеру, когда водитель, да еще со всей своей семьей, перевозят на крыше Жигулей холодильник, и во время поворота или объезда какого-либо препятствия автомобиль вдруг с треском «проседает» на одну сторону. То есть первое условие поломки – непосильная нагрузка на шарниры. Чтобы предупредить возникновение подобных случаев, нужна периодическая диагностика ходовой части.

Сломанная шаровая опора

Если есть малейшие подозрения в неисправности шаровых опор, проверку можно провести тремя основными способами.

1. Поддомкратив «подозрительное» колесо, возьмите его за верхнюю и нижнюю части и ощутимо покачайте. Если люфт есть, пора менять опору.
2. При наличии ремонтной ямы или эстакады возьмите монтировку и, расположившись под днищем автомобиля, поместите ее между краем шаровой опоры и нижним рычагом рулевого управления. Попробуйте сделать нажим вверх. Здесь также не должно быть люфта.
3. Самый точный способ (хоть и самый трудоемкий) – это снять опору, зажать ее в тисках и попробовать рукой подвигать шаровой палец в различных направлениях. Если это вам удается легко, деталь пришла в негодность, и необходима ее срочная замена.

Вот как раз насчет третьего способа и пойдет речь, так как, установив факт необходимости замены, требуется специальный съемник, с помощью которого необходимо будет произвести распрессовку шарового пальца.

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Дело в том, что на ряде авто (Пежо, Ситроен) шаровая опора вкручивается в рычаг. Со временем резьбовое соединение закисает, и выкрутить данный элемент подвески достаточно сложно без специального инструмента.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2\’\’ длиной 8-9 см.

С торца этой трубы необходимо сделать 4 шипа шириной 5 мм и высотой 7 мм, расположенных под углом 90 град относительно друг друга.

То есть должно получиться на торце трубы 4 выступа равномерно распределенных по окружности. Сделать это можно при помощи ножовки по металлу и напильника или же «болгаркой».

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Берем гайку на 24, и привираем ее к торцевой части, а затем сварочным аппаратом заделываем проделанные прорези.

Работать таким съемников достаточно удобно – надеваем его на опору, так, чтобы шипы вошли в специальные пазы на корпусе опоры.

При этом палец пройдет сквозь изготовленный инструмент, что позволит на него накрутить стопорную гайку, тем самым фиксируя съемник. Остается только ключом на 24 за приваренную гайку выкрутить опору.

Наиболее распространенные неполадки

Каждый автолюбитель вполне способен собственными силами выявить накопившиеся в шарнире отклонения от нормы.

О том, что текущие показатели работы шаровой опоры более не соответствуют штатным показателям, можно догадаться по следующим признакам:

• Появление подозрительных шумов, исходящих из подвески, в особенности при движении по грунтовым и бетонным дорогам, преодолении рытвин, ям и плиточных стыков. Больше всего такой звук напоминает эффект от происходящих при сильном ветре ударов пластмассовых панелей забора о его железные стойки. В подвеске машины тоже имеет место ударное соприкосновение пластика и металла;
• В холодное время года поездки на машине сопровождаются непрерывным скрипом. Данное развитие событий служит свидетельством того факта, что произошел разрыв ограждающего шарнир пыльника. В дальнейшем в случае проникновения влаги в щели на резиновом корпусе пыльника не исключено отвердение на морозе смазочного материала.

Тип съемника — КЛИН

Самым простым съемником является так называемый «клин». Он не относится ни к какому типу съемных механизмов, но при этом является достаточно эффективным приспособлением для выпрессовки.

Для его изготовления понадобиться всего лишь шлифмашинка угловая («болгарка»), можно также использовать станок с абразивным кругом.

В качестве заготовки выступит металлическая пластина размерами со спичечный коробок.

Вначале необходимо придать заготовке формы клина, для чего «болгаркой» или станком стачиваем металл так, чтобы в профиль пластина имела вид треугольника. Затем той же «болгаркой» проделываем прорез посредине на 2/3 длины заготовки со стороны вершины треугольника, то есть с тонкой стороны клина. Ширина пропила должна быть чуть больше толщины пальца опоры, то есть должна получиться своеобразная скоба.

При желании можно приварить к скобе металлический прут, который в дальнейшем облегчит работу с клином.

Выпрессовка пальца клином производится очень просто. Он устанавливается в зазор между проушиной и корпусом опоры. А дальше просто молотком клин забивается, что приводит к выскакиванию пальца из гнезда.

Недостатком клина является то, что в процессе выпрессовки пыльник получит повреждения. Поэтому клин можно использовать только при выполнении замены опор или наконечников.

Если же производится ремонт подвески и рулевого механизма, не подразумевающего замену шаровых элементов, клин лучше не применять.

Винтовые съемники.

Усилие в таких видах съемников создается за счет ввинчивания болта в их корпус: корпус инструмента надевается на проушину шаровой опоры, болт упирается в палец и при закручивании выпрессовывает тот из его посадочного места.

Данные виды съемников достаточно компактны, поэтому считаются универсальными, то есть подходящими к любому авто, хотя наиболее популярны такие механизмы среди обладателей ВАЗов.

Рассмотрим, как сделать съемник шаровых опор своими руками на примерах винтовых вариантов.

Вариант №1 – винтовой разжимной.

1. Возьмите 7-сантиметровый 4-х или 6-гранный прут с гранями под ключ на 17 либо 19.
2. С помощью сверлильного танка сделайте внутри его корпуса отверстие и нарежьте резьбу под болт М8.
3. Вкрутите данный болт в подготовленное для него отверстие. Съемник готов.

Как он работает, объясним на примере выпрессовки верхней шаровой опоры «семерки».

1. Выкручиваем стопорную гайку. Выкручиваем, но не снимаем.
2. Между пальцами опор устанавливаем сделанный съемник, болт в нем закручен до упора и упирается шляпкой в палец, который нужно выпрессовать.
3. Берем 2 ключа: одним удерживаем корпус съемника, вторым раскручиваем его болт. Раскручиваем до тех пор, пока палец опоры не выпрессуется с гнезда.

При необходимости демонтажа нижней шаровой, все действия проделываются аналогичным образом, только с перевернутым съемником.

Вариант №2 – винтовой Г-образный.

1. Возьмите 15-17-сантиметровый круглый металлический прут с диаметром 10 или более мм. С помощью тисков и молотка согните его буквой «Г» (длина короткого плеча должна ровняться 5 см).
2. На длинном плече заготовки нарежьте резьбу и подберите к ней гайку.
3. Возьмите металлическую пластину толщиной в полсантиметра и прорежьте в ней отверстие под палец опоры по технологии съемника-клина (она будет приведена ниже).
4. На утолщенной части клина, напротив прореза, сделайте отверстие под Г-образную заготовку и вденьте в нее длинную часть прута, только после этого накрутите на «усовершенствованный» прут гайку. Сильно не закручивайте – клиновидная пластина должна иметь хороший ход.

1. Вставьте пластину в щель между проушиной и опорой. Короткое плечо Г-образного элемента при этом должно упираться в палец.
2. Начните закручивать гайку и делайте это до тех пор, пока палец не будет выдавлен.

Вариант №3 – винтовой съемник шаровых опор, изготовленный из уголка.

1. Возьмите 7-8-сантиметровый металлический уголок, толщиной в полсантиметра, можно чуть меньше.
2. С одной из сторон сделайте распил, этим распилом инструмент будет крепиться к проушине.
3. Из пластин металла, равных по толщине металлу уголка, вырежьте 2 одинаковых треугольника и приварите их по бокам уголка.
4. Возьмите гайку на 17, подберите к ней длинный болт, приварите к этой гайке с двух сторон проставки, они в будущем помогут расположить болт съемника на одной оси с пальцем опоры.

Далее всю эту конструкцию приварите к уголку перпендикулярно прорезу так, чтобы отверстие гайки находило прямо напротив пропила.

1. Вкрутите болт в зафиксированную гайку и осуществите отжим пальца по технологии, описанной выше (в других видах винтовых съемников).

Как видите, для создания съемника шаровых опор можно использовать практически все подручные материалы, главное, понять принцип работы, в помощь вам чертеж:
