Ford focus ii — распространенные проблемы с зажиганием

Как проверить катушку зажигания Ford Focus

Проверяем и заменяем модуль зажигания, если двигатель начинает троить или совсем не заводится

Отсоедините от выводов катушки зажигания высоковольтные провода…

Измерьте сопротивление вторичной обмотки, подсоединив омметр к выводам 2-го и 3-го цилиндров.

Сопротивление должно составлять 8,0–9,0 кОм.

Повторите проверку для выводов 1-го и 4-го цилиндров.

Если сопротивление хотя бы одной из вторичных обмоток отличается от указанного, замените катушку зажигания.

Подсоедините на место высоковольтные провода.

Перед установкой смажьте наконечники высоковольтных проводов консистентной смазкой, например техническим вазелином

Ключ Форд Фокус: дублирование, восстановление и прописка

Форд Фокус – пожалуй, один из самых популярных автомобилей в нашей стране. Поэтому работать с ключами Форд Фокус, а также с замками этого автомобиля нам приходится постоянно. Мы можем не только выполнить дубликат ключа с чипом к Ford Focus, но и полностью восстановить ключ при полной потере. Более подробнее – в материале чуть ниже.

Полная замена замков и прописка новых ключей Ford Focus 2

В нашу мастерскую обратился владелец автомобиля FORD FOCUS 2006г.в. из соседнего города, потерял все ключи с чипом, а так же брелок сигнализации.

Особенность решения проблемы в этом случае – удаленность автомобиля от нашего города. Это повлияло на выбор способов, как завести автомобиль FORD FOCUS с потерянными ключами. Было принято решение всё сделать за один приезд к автомобилю, заменив весь комплект замков.

Для начала автомобиль был открыт без повреждения. Особенностью автомобилей FORD FOCUS является то, что капот автомобиля так же закрывается на замок. Значит для замены так же требуется открыть и замок капота.

Последовательность открывания замка, в виде своеобразной памятки владельцу, изображена под поворотной эмблемой FORD на капоте:

Третьим замком, который нужно повернуть – замок зажигания. Дело в том, что для замены личинки зажигания, необходимо нажать подпружиненный стопор через специальное отверстие в корпусе замка зажигания FORD. Для этого замок нужно повернуть в положение II. Итак, комплект из трех замков: дверь, капот, зажигание, был заменен на новый.

Далее была отключена сигнализация. На данном автомобиле была установлена сигнализация CENMAX.

На всю процедуру от начала работы с автомобилем, до вручения хозяину нового комплекта ключей ушло не более 2.5 часов.

Восстановление ключа по замку Ford Focus 2

Владелец автомобиля Ford Focus 2007 г.в. потерял все ключи. Снять дубликат не с чего, заводить автомобиль нечем.Мы попросили снять и привезти в нашу мастерскую замок зажигания и дверной замок, для восстановления ключа.

Замок зажигания:

Общий вид дверного замка:

Поскольку дверной замок разбирается легче, мы решили восстановить ключ Ford Focus именно по дверному механизму.

Стопорные шайбы и приводные детали замка:

Обратите внимание на исполнение кодовых элементов дверного замка форд фокус. Элементы секретности (рамки) имеют качественные противоотмычные выступы в виде ряда шипов

Шипы дают жесткое сцепление с ответной частью механизма замка. Благодаря такому исполнению, замки данной марки автомобиля имеют очень хорошие защитные характеристики и крайне тяжело вскрываются специнструментом.

Для дальнейшей разборки замка придётся вынуть две завальцованные детали здесь:

После этого появилась возможность вытянуть из корпуса барабан механизма секретности.

А теперь вытягиваем из барабана сам механизм секретности с кодовыми рамками, весь заляпанный грязью, отработкой и слипшейся закоксовавшейся смазкой.

Секретность замка представлена набором кодовых рамок из десяти штук, которые попарно располагаются в замке.

Для восстановления нарезки ключа на лезвии делается разметка.

Катушка зажигания Форд Фокус 1

Катушка зажигания Форд Фокус 1 является ключевым элементом системы зажигания автомобиля. В ней происходит процесс преобразования низковольтного напряжения в высоковольтное. Катушка создает высоковольтный электрический импульс, благодаря которому происходит запуск двигателя.

Катушка зажигания Фокус 1 – что нужно знать?

Катушка или модуль зажигания Форд Фокус 1 – это своего рода трансформатор. В ней напряжение низковольтного типа трансформируется в высоковольтный импульс, который используется для создания искры между электродами в свече зажигания. В результате происходит воспламенения топливно-воздушной смеси и запуск автомобильного двигателя.

Катушка редко выходит из строя, но если это произошло, последствия могут быть самыми серьезными. Как показывает практика, оригинальные катушки живут дольше, тогда как более дешевые аналоги могут быстро выйти из строя.

Признаки неисправности катушки зажигания:

• Машина начинает дергаться в процессе движения.
• Дергания могут появиться на холостом ходу.
• Двигатель автомобиля начинает троить.
• Значительно увеличивается расход топлива.
• Появился чек, сообщающий о неисправности элемента.

Перечисленные выше признаки неисправности могут появиться и в результате прочих поломок – например, при неисправности свечей зажигания.

Как проверить модуль зажигания?

Установить, что проблема связана именно с катушкой, позволит визуальный осмотр. На поврежденном модуле, в его колодце, можно обнаружить трещины, сколы или следы окисления.

Внешние признаки повреждения могут отсутствовать – тогда для тестирования исправности узла необходимо использовать специальный прибор – омметр.

Порядок проверки:

• Снять с выводов катушки ВВ-провода.
• Подключить тестер ко 2-му и 3-му выводам цилиндров и замерить уровень сопротивления.
• Так же протестировать показатели 1-го и 4-го цилиндров.
• После проверки ВВ-провода установить на место, предварительно смазав их наконечники консистентной смазкой.

Нормой считаются показатели 8,0-9,0 кОм.

Если уровень сопротивления не соответствует заявленному, смело можно менять катушку зажигания.

Замена катушки зажигания Форд Фокус 1

Для замены необходим ключ TORX Т 25. Порядок действий будет следующим:

• Снять минусовую клемму АКБ.

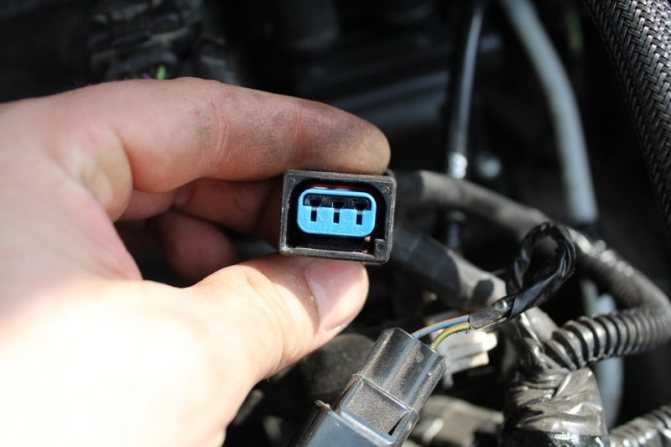

• От модуля зажигания открепить колодку проводов.
• Вытащить наконечники ВВ-проводов.
• Выкрутить винты крепления модуля (4 шт.).
• Достать старую катушку зажигания и поставить на ее место новую.

Сборка осуществляется в обратной последовательности.

Как уже было сказано выше, прежде чем закреплять наконечники высоковольтных проводов, необходимо смазать их любой консистентной смазкой (подойдет технический вазелин).

Номер оригинальной запчасти:

Если подбирать аналог из вариантов, одобренных производителем, стоимость такой детали будет порядка 4-5 тыс. рублей.

Оригинальные замены:

• 31216444 (VOLVO);
• 1754514 (FORD);
• 1 727 629 (FORD).

Гораздо дешевле обойдутся аналоги других фирм – цена на них начинается от 1000 руб.

Аналоги:

• KZ-1148 (Lex);
• CZ0018A (Utm);
• 1317972 (ROCAM);
• FO10075786 (Dominant);
• 138811 (Huco).

Многие задаются вопросом – как выбрать подходящую катушку в зависимости от объема двигателя. Ответ прост – на Фокус 1 1.6, 1.8, 2.0 модули будут одинаковыми. Отличается лишь катушка зажигания для первого поколения Фокуса 2.3.

Также на американец подходит оригинальная катушка для ВАЗ 2110. Запчасть обойдется дешевле, но при установке придется переделывать разъем (контакты 1 и 3 нужно будет поменять местами). Поэтому большинство автомобилистов утверждают, что лучшим вариантом будет оригинальная цитроновская катушка зажигания Форд Фокус 1.

Подготовительные работы

Если описанные выше симптомы появились на вашем Ford Focus 3, это означает что необходимо менять свечи. При обнаружении нагара или трещин на части из керамики, также потребуется замена. Периодически нужно проверять данную деталь на пробой с помощью специального прибора. Проигнорировав это, может образоваться более серьезная проблема – катушка зажигания выйдет из строя, а ее замена обойдется гораздо дороже (более чем в 5 раз).

На Ford Focus 3 замена свечей зажигания должна производиться либо на холодном моторе, либо немного прогретом. Дело в том, что на горячем двигателе они не должны выкручиваться. Если же это происходит, то скорее всего, имеется какая-то проблема с резьбой головки цилиндров, которая изготовлена из легкого и не очень прочного металла и ее нужно будет поменять.

Перед тем как начинать менять свечи на Ford Focus, подготовьте все инструменты, которые могут вам понадобиться в работе. Рекомендуется также иметь специальные приспособления для определения зазора свечей. Итак, вам потребуются следующие инструменты:

Помимо всего прочего, вам, конечно же, понадобиться комплект свечей зажигания из 4 штук. Что касается конкретного выбора, то необходимо руководствоваться рекомендациями производителя и покупать продукцию авторитетных фирм.

Итак, наиболее правильный вариант для Ford Focus – приобретение комплекта свечей, проверка их зазора и регулировка поочередно для дальнейшей замены. Как только вы получите все необходимое, нужно дождаться полного остывания мотора и только затем приступать к работе. Этого времени хватит чтобы проверить новые свечи зажигания и определить зазор. Для измерения зазора нужно использовать специальное устройство.

Распространенные проблемы зажигания

Общими неполадками с любыми типами систем зажигания FF2 являются:

• Проблемы, связанные с выходом из строя или неправильной работой свечей зажигания;
• Если Ford Focus 2 не видит ключ зажигания, что требует проверки катушки;
• Разрыв контактов в электроцепях транспортного средства;
• Выход из строя проводки, утрата плотности соединений, окисление контактов.

Так как электронная система машины наиболее распространена в современной технике, часто проблема зажигания связана с неполадками в электронном управляющем блоке, а именно – при наличии дефектов во входных датчиках.

Среди других актуальных проблем можно выделить:

• Езда на некачественном бензине или длительный срок езды без обслуживания бензонасоса;
• Включение в систему некачественных элементов конструкции, включая свечи, низко- и высоковольтные провода, катушки;
• Воздействие на транспортное средство и его системы внешних факторов. Это не только атмосферные явления, но и различные механические повреждения.

Эксперты подразделяют все проблемы зажигания на неполадки электроники, катушки зажигания и использование низкосортного горючего. Хоть эта классификация и примитивна, ее стоит использовать при появлении неполадок.

Замена замка зажигания ford focus

Проблема, когда заклинил замок зажигания на автомобилях Ford не такая уж редкость. В сегодняшней публикации рассмотрим проблему вышедшей из строя личинки замка зажигания на автомобиле Ford Focus 1.

 Прежде чем приступить к замене личинки замка зажигания ford focus I следует понимать, что эта работа требует определенных навыков, и если вы не уверены в своих силах в таком случае лучше обратится к специалистам.

Как самостоятельно заменить личинку замка зажигания

Стоит помнить, что перед началом работ по замене личинки необходимо отключить питание аккумуляторной батареи.

Также стоит учитывать тот факт, что личинка продается без ключа зажигания, исходя из этого, подгонка личинки осуществляется индивидуально под ключ отдельно взятого автомобиля Ford Focus.

Как высверлить личинку

Хоть этот способ считается одним из простых, однако прибегать к нему рекомендуется в самых безнадежных ситуациях, когда извлечь личинку традиционным способом не представляется возможным.
С помощью торцового ключа откручиваем болты на 8 и снимаем нижнюю накладку под рулевой колонкой.

Далее отверткой под torks откручиваем и, отжав обычной отверткой защелки, демонтируем накладку под рулевой колонкой.
Верхний кожух можно полностью не снимать, а лишь частично засунуть его под приборную панель.

Меняем личинку замка зажигания на автомобиле Ford Focus 1

Если блокировка руля произошла вдалеке от вашего гаража, в таком случае можно просто выбить нижнююкрышку замка и вынуть пружину, которая прижимает блокиратор, как показано на фото. После этого у вас будет возможность управлять автомобилем до ближайшего сервиса.

Меняем личинку замка зажигания на автомобиле Ford Focus 1

Чтобы вынуть личинку замка зажигания для начала необходимо снять руль. Для этого поворачиваем рулевое колесо на 90 градусов и с помощью торцового ключа на 5.5 откручиваем винты крепления, которые отмечены на фото.
Отстегнув три защелки, снимаем подушку безопасности вместе с кнопкой звукового сигнала.
После этого будем иметь доступ главному болту на 24, которым зажимается рулевое колесо. Его необходимо открутить и снять руль.

Меняем личинку замка зажигания на автомобиле Ford Focus 1

С помощью липкой ленты фиксируем кожух часовой пружины и с помощью отвертки вынимаем центральную втулку.

Меняем личинку замка зажигания на автомобиле Ford Focus 1

Теперь отстегнув две защелки, которым крепится переключатель зажигания снима6м его.
Что касается подрулевых переключателей, то для их снятия необходимо, сначала отжимаем в верхней их части защелки и отключив разъемы просто убираем их в стороны, чтобы они нам не мешали.
Далее с помощью ключа torks откручиваем на задней части замка зажигания крепление PATS и снимем его с корпуса личинки.
Снимаем корпус часовой пружины, заранее отжав две защелки, после чего отсоединяем разъем.
Вот так выглядит рулевая разобранная рулевая колонка со снятым рулем.
Теперь можно заняться высверливанием личинку замка зажигания Ford Focus 1. Сразу отметим, что стопор, доступ к которому находится с боку корпуса замка зажигания, можно не трогать, так как вытянуть все равно не получится, ведь тыльная часть личинки фиксируется стопорной защелкой.
Отмерив, расстояние примерно 3 мм ниже от замочной скважины трехмиллиметровым сверло начинаем сверление на глубину 3 мм. Затем сверлом на 10 мм просверливаем отверстие на глубину 38 мм. Теперь с помощью маленького молоточка постукиваем по личинке, для того чтобы выпали все штифты. Провернув личинку во второе положение, нажимаем ее отверткой и вынимаем.
После этого производим установку новой личинки в замок зажигания в обратной последовательности.

Как вытянуть личинку замка зажигания без сверления

Как и в первом способе выполняем разборку рулевой колонки. После того как будет доступ к корпусу замка зажигания находим на нем фиксатор, который необходимо нажать. Подробно о том, как вытянуть личинку таким способом в следующей публикации.

Апр 5, 2015KoGa

Неисправности катушки зажигания

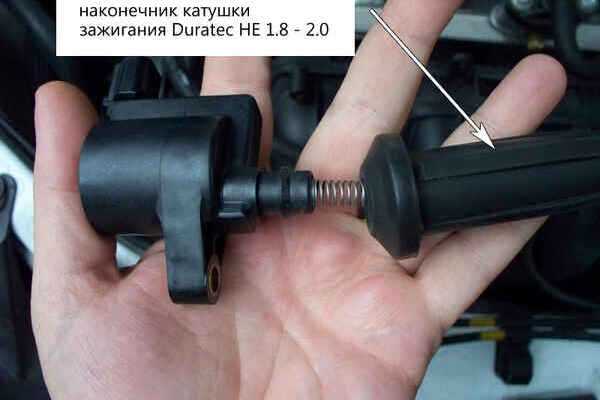

Как проверить катушку зажигания Ford Focus 2? Для этого понадобится мультиметр, с помощью которого измеряется сила сопротивления. Если после проверки диагностирована поломка катушки, ее следует заменить, а также протестировать крышку распределителя зажигания.

При температурных перепадах и высокой влажности под крышкой возможно скопление воды. Если при ее демонтаже обнаружен конденсат, следует вытереть деталь сухой тряпкой. Убедитесь, что на крышке отсутствуют трещины. После установки детали на месте нужно снова попробовать запусти мотор.

Если зажигание не работает, проблема может быть в проводе катушки – он может просто порваться или сгореть в результате короткого замыкания. При наличии следов неполадок, катушка подлежит замене.

• Полная зарядка АКБ, его правильное подключение с проверкой всех контактов;
• Восстановление целостности электросетей и проводки машины;
• Возврат в рабочее состояние топливной системы мотора, езда только на качественном горючем;
• Диагностика и восстановление функции стартера;
• Замена катушки зажигания и его замка.

В этой статье мы упомянули основные узлы и системы, чья некорректная работа или выход из строя могут вызвать проблемы с зажиганием. Так что вам остается только обнаружить причину и устранить ее. В каждом отдельном случае это будет своя проблема и, возможно, своими силами ее будет невозможно устранить. За решением вопроса нужно обращаться к профессионалам. Полноценная СТО имеет специальную установку для проведения компьютерной диагностики транспортного средства, что позволит выявить и устранить имеющиеся неисправности.

Использование некачественного горючего

Плохое топливо – еще одна распространенная причина неполадок с зажиганием. Говоря об инжекторных моторах, здесь имеется много подсистем, влияющих на появление проблем. Основная сложность – диагностирование этих ситуаций возможно лишь с использованием компьютерных программ и оборудование. Но существуют вещи, проверить которые можно и без стенда:

• Проверяем электросистем, обеспечивающие непосредственный впрыск горючего в мотор. Необходимо отыскать разъем сверху инжектора, провести осмотр соединений на впуске и головках цилиндров. Лучше всего протестировать каждое электрическое соединение.
• Бензонасос и реле. Чтобы получить достоверные диагностические результаты данной проверки, нужно особое оборудование. В противном случае, вы сможете протестировать только электросоединения упомянутых узлов.
• Топливный фильтр. В связи с длительным использованием он может забиться, что затрудняет прохождение горючего. Данная деталь нуждается в замене через каждые несколько десятков тысяч километров пробега.

Если обнаружить проблему своими силами не получилось, лучше всего отправиться на станцию технического обслуживания. Профессиональные специалисты, располагающие необходимым оборудованием, смогут найти неполадки, причем даже те, которые не были упомянуты в данном материале.

Инструкция по ремонту и замене катушки зажигания

Данный узел проще всего и дешевле не ремонтировать, а менять целиком, процесс замены можно разбить на несколько основных этапов:

• вначале отсоединяете провод от отрицательной клеммы АКБ;
• затем провода и колодку от самой катушки;
• открутите 4 винта и затем демонтируйте узел;
• установку новой детали осуществляйте в обратном порядке.

Характерные неисправности узла

К наиболее распространенным неисправностям данного узла относится пробитие на массу, из-за которого вся система может работать с перебоями. Также достаточно часто встречается нарушение сопротивление первичной и вторичных обмоток, из-за которого деталь может греться, а также наблюдаться другие нарушения.

В некоторых случаях можно заметить и внешние повреждения катушки, в частности, трещины в корпусе. В этом случае деталь необходимо заменить обязательно.

Так как работа катушки непосредственно связана со свечами, в некоторых случаях их неисправности могут быть приняты за проблемы с самой катушкой.

Прежде чем приступать к замене данной детали, следует исключить другие возможные причины неполадок. Стоимость нового узла достаточно велика для того, чтобы провести полную предварительную диагностику.

Снятие стартера двигателей Zetec-E 1,8i/2,0i

Отсоединяем клемму «минусово­го» провода от вывода аккумуля­торной батареи. Стартер удобнее снимать с авто­мобиля, установленного на смот­ровой канаве или эстакаде. Снимаем грязезащитный щиток двигателя (см. «Замена масла в двигателе и масляного фильт­ра»). Снимаем воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

Нажав на фиксатор (располо­женный на кронштейне держа­теля тросов привода управле­ния коробкой передач).

. снимаем с кронштейна разъем жгута проводов.

Вынимаем из пластмассового держателя два троса привода управления коробкой передач.

Один из двух болтов верхнего крепления стартера также.

. удерживает кронштейн дер­жателя тросов привода управ­ления коробкой передач.

Головкой «на 13» отворачиваем болт верхнего крепления стар­тера.

. и вынимаем болт вместе с кронштейном.

Головкой «на 13» отворачиваем второй болт верхнего крепления стартера, который также крепит держатель жгута проводов.

Головкой «на 13» отворачиваем болт нижнего крепления стар­тера. Отводим стартер от картера и на­клоняем стартер, так чтобы полу­чить доступ к гайкам крепления наконечников проводов.

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» отворачиваем гайку 2.

Отсоединяем наконечники про­водов от стартера.

. и вынимаем стартер. Устанавливаем стартер в обратной последовательности. Завернув бол­ты крепления стартера, окончатель­но затягиваем их моментом 35 Н*м.

Схема электропроводки Форд Фокус: сам себе автоэлектрик

Блок Фокуса с обозначением компонентовНазначение деталей блока

Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в себя множество различных узлов.

Основными компонентами, питающими сеть электрооборудования, являются, как известно, аккумулятор и генераторное устройство.

Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам. Ниже вы сможете найти схемы и обозначения основных узлов.

Электросхема блока с релеОбозначение реле

Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схемой ее подключения и обозначения основных компонентов.

Система зажигания Форд Фокус 1,2 3, 4

Также следует выделить ЭСУД — электронную систему управления мотором.

Система управления двигателем и обозначение основных узлов и элементов

Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае нужно.

Схема подключения генератора и обозначение элементов

Распространенные неисправности

Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1:

1. На этих авто довольно часто обламываются кабеля в крышке двери багажного отделения. Проблема решается путем снятия пластиковой обшивки и замены электрического замка.
2. Модели 1, 2, 3, 4 страдают «болезнью» выхода из строя лампочек освещения номера. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам. На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей.
3. И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях. Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на 10-20 минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на 180 градусов (автор видео — SPN).

Меры профилактики

Что необходимо знать об электросети:

1. Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети.
2. Подключение и отключение АКБ возможно только при отключенном зажигании.
3. Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом.
4. При замене предохранителей следует использовать только детали, предусмотренные производителем авто. Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители.
5. Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.
6. Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи.
7. При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт. Повышенное напряжение в принципе не рекомендуется для диагностики узлов системы.
8. Если вы производите сварку элементов кузова транспортного средства, то для этого нужно отключать аккумулятор, а также генераторное устройство. Кроме того, если сварка производится без демонтажа кузовного элемента, не лишним будет и отключить питание электронного блока управления. Если ЭБУ и генератор выйдут из строя, это приведет к большим финансовым потерям.
9. При включенном моторе трогать проводку системы зажигания ни в коем случае нельзя.
10. Время от времени производите очистку аккумуляторных клемм и выводов.

Загрузка …

Видео «Как своими руками подключить систему круиз-контроля?»

Подробная инструкция касательно подключения системы круиз-контроля к бортовой сети представлена на видео ниже (автор ролика — lipan48).
