Как работает клапан фазорегулятора

О признаках неисправности клапана фазорегулятора и его заклинивание в открытом положении говорит отсутствие холостых оборотов и нестабильной работе двигателя. Чтобы понять, почему это происходит, давайте разберёмся с механизмом работы фазовращателя.

Первоначально клапан «фазора» закрыт, то есть зазоры между штоком и корпусом присутствуют в нижней части прибора. При этом моторное масло оказывает давление на лопатки фазовращателя и удерживает его поворотную часть в исходном положении.

Как только на соленоид поступает питание, шток клапана выталкивается вниз, а масло начинает поступать по другим каналам. В этом случае возникает давление на лопатки фазорегулятора с обратной стороны, что в свою очередь способствует смещению шестерни ГРМ относительно распредвала – именно так осуществляется изменение фаз газораспределения.

Заклинивание клапана в открытом состоянии будет особенно заметно на холостом ходу или в режиме низких оборотов, то есть тогда, когда распределительный вал и шестерня должны находиться в нулевом положении. Из-за смещения фаз впускные клапаны закрываются с запаздыванием.

На высоких оборотах это не влияет на наполнение цилиндров, поскольку свою роль играет инерция газового потока. А вот в режиме холостого хода позднее закрывание впускных клапанов приводит к частичному вытеснению рабочей смеси из цилиндров, что приводит к неравномерной работе и уменьшению крутящего момента.

Ещё кое-что полезное для Вас:

Особенности

Автомобиль выпущен в нескольких модификациях: седан, универсал, хэтчбек, что позволило удовлетворить требования широкого круга автолюбителей.

Стандартно автомобили комплектуются бензиновыми двигателями, объемом 1,4-2 л, или дизельными, оснащенными турбонаддувом и удовлетворяющими нормам Euro 4. Также в линейке предложены атмосферные агрегаты объемом от 1,3 до 1,9 л. В сочетании с автоматической или механической коробкой передач можно получить идеальный набор, подходящий для выполнения любых задач.

Несмотря на то, что кузов может подвергаться коррозии, своевременное обслуживание Opel Astra H позволит предотвратить проявления ржавчины.

Гарантийные обязательства и ценообразование

Наличие специальных приспособлений, обученного персонала и качественных запасных частей позволяет производить замену фазорегулятора Опель Астра Н с хорошим качеством.

Все запасные части мы закупаем у производителя и только заводского изготовления. Поэтому мы предоставляем гарантийные обязательства на все выполненные работы и запасные части, а прямые поставки запасных частей позволяют нам устанавливать справедливые и конкурентные цены, которые не превышает среднерыночные.

Высокое качество выполнения работ и справедливое ценообразование привлекают наших клиентов. После проведения ремонтных работ у нас автолюбители становятся постоянными клиентами нашего автосервиса.

Замена фазорегулятора Опель Астра Н Z16XER в автосервисе

Менять систему фазорегулятора необходимо в автосервисе, где имеется специальное оборудование и обученный персонал, который способен не только распознать неисправность, но и квалифицированно поменять неисправные механизмы.

ВАЖНО! Для замены шестерней необходимы специальные фиксаторы, которые имеются далеко не в каждом автосервисе. Кроме этого, в сервисе должны быть еще и обученные специалисты, умеющие работать с такими фиксаторами

Если в СТО нет приспособлений, которые фиксируют валы в определенном положении, автолюбителю рекомендуется обратиться в другой автосервис. Также владельцу Опель Астра Н необходимо знать, что клапаны и шестерни отремонтировать невозможно. Их только меняют на новые. Сейчас выпускаются модернизированные не только клапаны, но и шестерни, срок службы которых увеличен. Наши специалисты рекомендуют вместе с заменой шестерней и клапанов заменить ремень ГРМ.

Замена подшипников генератора — бортжурнал Opel Astra 1,3 CDTI 2008 года на DRIVE2

Шумел у меня еще с покупки генератор и вот решил таки и до него добраться. Были куплены следующие деталиподшипник передний F00M990410подшипник задний 62022RSRшайба под з подшипник 135508Был снят генератор, далее откручиваем обгонную муфту(её я менял совсем недавно), снимаем заднюю крышку ирегулятор, раполовиниваем генератор, при этом задний подшипник остается на валу, его снимали с помощью двух рожковых ключей(побоялись съемником, уж больно вал хрупкий) и приступаем к переднему подшипнику. Сниматься он должен наверное каким то спец съемником с тонкими лапками, такого не оказалось, а за крышку съемником цепляться побоялись, так как возможно сломать крышку(у неё тонкие ребра), то накрутив гайку на вал били валом об тиски держа за крышку. Подшипник оставался на месте. Короче что только не делали, и били, и грели, и поливали вдшкой, и снова били. Короче дело разрешилось так: Крышка с якорем была зажата в станок, увеличили немного отверстие с наружной стороны, выковыряли пластиковый сепаратор и высыпали шарики, после этого вытащили якорь с внутренней обоймой(её потом срезали болгаркой). Поменяли передний, поставили задний подшипник, поменяли пластиковую шайбу под задний подшипник и перепаяли щетки, после сборки тишина, теперь слышно только как постукивают форсунки.

Теперь буду готовиться к ремонту КПП, давно начались небольшие гулы на 3 и 4 передачах, звук стал прогрессировать и даже при езде накатом теперь стоит гул.

Цена вопроса: 1 000 ₽ Пробег: 145000 км

Капитальный ремонт генератора Bosch 100 A Astra H z16xep

Теперь необходимо измерить величину выступания щеток в свободном состоянии. Если высота окажется менее, чем 0,2 см, то необходимо произвести замену щеток или самого щеточного узла в сборе. Также необходимо проверить щетки на ремонт генератора опель астра н перемещения в щеткодержателе.

При обнаружении заклинивания узла щеткодержателя — заменить все детали в сборе. Разжимать спрессованные клеммы выпрямительного блока с помощью отвертки. Это необходимо делать до тех пор, пока шесть концов статорных обмоток не высвободятся.

Выкрутить и извлечь два винта крепления выпрямительного блока. Извлечь выпрямительный блок из генератора. Необходимо отметить расположение статора относительно крышки генератора. Выкрутить и демонтировать четыре стяжных ремонт генератора опель астра н.

Демонтировать крышку с центрирующей втулки заднего подшипника роторного вала со стороны контактных колец. Осмотреть крышки генератора со стороны контактных колец на уровень износа.

При выявлении трещин на крышке, необходимо заменить её новой. Теперь со стороны привода необходимо разъединить крышку и статор.

Для этого понадобится отвертка с плоским лезвием. Выкрутить и вынуть четыре болта крепления прижимной пластины переднего подшипника роторного вала. По многим каталогам на этот генератор идут все 3 вида диодных мостов.

Ремонт генератора Опель Астра

Вроде все ровно, но не тут то. Ставить нужно тот тип который у вас и стоял в противном случае вы получите недозаряд ремонт генератора опель астра н наоборот — перезаряд.

Дело в том, что из генератора выходят 6 концов обмоток статора, а диодный мост их коммутирует в звезду или в треугольник.

В каталогах может обозначаться соответственно star и delta. Тут тоже еще не все, звезда в свою очередь бывает с 6 диодами и с 8 диодами. Центрирующая втулка должна быть плотно установлена в отверстии крышки. При правильной посадке подшипника во втулке на ней не должно быть следов проскальзывания наружного кольца подшипника.

Осмотрите передний подшипник вала ротора. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или появились потеки смазки, замените подшипник. Для замены подшипника спрессуйте его с вала ротора универсальным съемником. Новый подшипник напрессовывайте на вал, ремонт генератора опель астра н усилие только к его внутреннему кольцу. При напрессовке подшипника с приложением усилия к его наружному кольцу подшипник будет поврежден.

Осмотрите задний подшипник вала ротора. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или появились потеки смазки, замените ротор, так как спрессовать подшипник с вала ротора не позволяет несъемный блок контактных колец. Осмотрите контактные кольца. Если на них есть задиры, риски, царапины, следы ремонт генератора опель астра н от щеток и другие повреждения, кольца необходимо прошлифовать.

Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, сняв минимальный слой металла, и затем прошлифовать. Проверьте тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам.

Сопротивление должно составлять примерно 3—5 Ом. Если тестер будет показывать бесконечность, значит, в обмотке ротора обрыв — ротор необходимо заменить.

От чего зависит ресурс деталей фазорегулятора

Большинство владельцев автомобилей Рено Меган 2 с 16-клапанными двигателями K4M и F4R обделяют своим вниманием сальник клапана фазорегулятора (по-другому фазовращателя, или на сленге автолюбителей, «фазора»). И напрасно, ведь от состояния сальника зависит чистота всех составляющих управляющего устройства, а значит, его работоспособность и ресурс

Электромагнитный клапан фазорегулятора находится в передней части двигателя Рено, а кроме того, установлен в углублении – в том месте, где в первую очередь скапливается грязь. При пересыхании или повреждении сальника смешанная с моторным маслом пыль и песок попадают в каналы клапана и рабочую полость поворотного узла. Это чревато подклиниванием электромагнитного устройства и ускоренным износом камер и лопаток самого фазорегулятора. При этом возможно появление чрезмерного зазора, а то и повреждение отдельных деталей устройства, которое отвечает за изменение фаз газораспределения.

В результате вместо замены сальника фазорегулятора ценой в несколько сот рублей приходится покупать детали общей стоимостью более 20 тысяч рублей. По этой причине специалисты рекомендуют периодически осматривать состояние уплотнения и при малейшем подозрении выполнять его замену.

Когда нужна замена фазовращателей Опель Астра H?

Фазовращатель – это сложный механизм, который часто выходит из строя. Признаки выхода из строя являются следующие:

• машина плохо отзывается на педаль газа;
• на малых оборотах машина не едет, нет тяги;
• после того как автомобиль заводится, слышан характерный звук работающего дизеля. После прогрева он пропадает;
• электронный блок управления фиксирует ряд ошибок: 0010; 0011; 0013; 0014.

Эти симптомы почти со стопроцентной гарантией говорят о неисправных шестернях распредвалов или вышедших из строя клапанах фазорегулятора.СПРАВКА: Не стоит менять только шестерни или клапаны, это не сможет решить проблему полностью. Частичная замена может только замаскировать неисправность. Автолюбителю ни в коем случае нельзя игнорировать симптомы неисправности. В процессе эксплуатации могу произойти более серьезные поломки. При заклинивании одной из шестерни может произойти выброс масла через сальники. Оно попадает на ремень ГРМ, а это смертельно для него. В результате действия масла ремень может оборваться, что приведет к погнутым клапанам. А это в свою очередь требует замены двигателя или его капитальный ремонт, что по стоимости почти равноценно. Поэтому при первых признаках неполадки следует незамедлительно обратиться в автосервис для диагностики, где с помощью профессионального оборудования проверят систему фазорегулятора.

ВНИМАНИЕ! Некоторые неопытные специалисты автосервиса «дизиление» двигателя принимают за неисправность гидрокомпенсаторов, которых нет на этих автомобилях

Как поменять ремень ГРМ на Опель Астра (Z18XER)

1. Демонтировать ремень вспомогат. агрегатов.
2. Вытащить из системы воздушный фильтр.
3. Открепить колесо со стороны переднего пассажира и оттуда же убрать брызговик мотора.
4. Поршень 1-вого цилиндра поставить в ВМТ.
5. Выкрутить 3 болта и убрать переднюю крышку ГРМ.

(№1 – крышка, №2 – крепления)

При условии, что вы не планируете менять ГРМ (например, проводите диагностику), обязательно маркером сделайте метки, которые будут показывать, в какую сторону он двигался – иначе при сборке можно перепутать направление, что негативно скажется на сроке службы детали.

• Открепить натяжной ролик ремня вспомогат. агрегатов, выкрутив крепление.
• Удалить шкив коленвала.

(№1 – нижняя крышка ГРМ, №2 – крепеж крышки, №3 – крепеж шкива, №4 – шкив).

• Удалить крепеж №2 нижней крышки (№1), после чего демонтировать деталь.
• С головки блока снять датчик фазы (№2) – 2шт. крепежей.

• Подпереть мотор при помощи опоры.
• Снять правую опору (на рисунке №1) подвески – ее удерживают 3 крепежных элемента со стороны силового агрегата и 3 – со стороны кузова.
• Не до конца выкрутить крепеж натяжного ролика (указан как №2), далее прокрутить ролик ключом против часовой так, чтобы указатель натяжного устройства (№2) оказался в крайнем левом положении. После этого натяжение ремня ГРМ ослабнет, а болт нужно будет вновь затянуть.

(Б – расположение указателя во время натяжки нового ремня; А – расположение во время натяжки старого ремня; №1 – метка, позволяющая контролировать натяжение старого ремня; №2 – указатель регулир. узла; №3 – метка, позволяющая контролировать натяжение нового ремня)

Снять ремень с зубчатого шкива коленвала, после достать запчасть.

Установка ГРМ Опель Астра:

• Поставьте ролики и помпу.
• Метки коленвала и распредвалов должны совпасть.
• Ремень зафиксировать на зубчатом шкиве коленвала: ведущая ветвь заводится за промежуточный ролик, после чего натягивается и надевается на шкивы распредвалов. Далее ведомую часть зафиксировать на зубчатом шкиве помпы, после чего завести эту часть за натяжной ролик.
• Выкрутить, но не до конца, болт натяжного ролика (№2) и ключом 3мм прокрутить его по часовой стрелке до того, когда указатель (№2) встанет напротив метки №1 («USED» – ремень б/у), либо №3 («NEW» — новый ремень). Вновь закрутить болт до конца.
• В хвостовик коленвала вкрутить болт шкива и провернуть вал на 2 оборота, чтобы ремень принял оптимальную позицию относительно шкивов.
• Установочные метки на валах должны сопоставиться. Если этого не произошло, необходимо повторить процедуру.

Опель Астра – как выставить метки ГРМ?

Если вы собираетесь менять ремень ГРМ на Опель Астра самостоятельно, для выставления меток на валах воспользуйтесь схемой, которая приведена ниже.

После того, как вы убедились в правильности установки ремня – метки ГРМ Опель Астра совпали – можно устанавливать все остальные элементы в обратной последовательности.

Генератор

#1 Hatiras

Постоянные посетители

Cообщений: 92

• Город: москва
• Автомобиль: astra h gtc

@Упоминание

Накрылся генератор, рад буду выслушать бывалых.Так, новый стоит 17т.р хотел выслушать вариант снятия старого, его ремонт и впиндюривания обратно.Хороший это вариант или даже не стоит заморачиваться?

• Наверх
• Ответить
• Цитата

#2 SeSte

Опелевод со стажем

Главные администраторы

Cообщений: 2 207

• Город: Россия г.Александров
• Интересы: Компьютеры, спортивные машины, девушки, пиво .
• Автомобиль: Chevrolet Cruze 2012 LT AT z18xer, Opel Agila 2001 z10xe

@Упоминание

• Наверх
• Ответить
• Цитата

#3 vened

Постоянные посетители

Cообщений: 28

• Город: ЗАО
• Интересы: RC
• Автомобиль: Было vectra b, astra g coupe bertone, omega b rest, pajero 2

@Упоминание

• Наверх
• Ответить
• Цитата

#4 Hatiras

Постоянные посетители

Cообщений: 92

• Город: москва
• Автомобиль: astra h gtc

@Упоминание

• Наверх
• Ответить
• Цитата

#5 опель549

Постоянные посетители

Cообщений: 101

• Город: ПИТЕР
• Автомобиль: опель омега б x20xev опель астра z16xer

@Упоминание

• Наверх
• Ответить
• Цитата

#6 Sekzit

Постоянные посетители

Cообщений: 12

• Город: Москва
• Автомобиль: Opel Astra H 1.8д. 2007 г.в. МКПП

@Упоминание

• Наверх
• Ответить
• Цитата

#7 berkut

Опелевод со стажем

Клубные пользователи

Cообщений: 12 098

• Город: Москва, ТиНАО, ПБ
• Автомобиль: 1,8 (LPG)

@Упоминание

разгадывание авто»электро головоломок», ремонт и восстановление электропроводки без пайки и скруток, поиск обрывов и потерявшихся сигналов, убирание «соплей» и пр.

• Наверх
• Ответить
• Цитата

#8 tanusha

Постоянные посетители
Cообщений: 6

Автомобиль: opel

@Упоминание

• Наверх
• Ответить
• Цитата

#9 Амбр

Опелевод со стажем

Главные администраторы

Cообщений: 29 159

• Город: Москва
• Автомобиль: Opel Insignia ST 2.0T, AT6

• Наверх
• Ответить
• Цитата

#10 $vet

Опелевод со стажем

Клубные пользователи

Cообщений: 1 199

• Город: Тула
• Автомобиль: Astra H Caravan Z1.6XER

@Упоминание

• Наверх
• Ответить
• Цитата

#11 andronjz

Постоянные посетители
Cообщений: 3

Автомобиль: Astra H GTC

@Упоминание

• Наверх
• Ответить
• Цитата

#12 Artem1

Постоянные посетители
Cообщений: 6

Автомобиль: Opel Astra H

@Упоминание

• Наверх
• Ответить
• Цитата

#13 русич42

Постоянные посетители
Cообщений: 4

Автомобиль: opel Astra h gtc

@Упоминание

• Наверх
• Ответить
• Цитата

#14 Unshee

Постоянные посетители
Cообщений: 3

• Город: Вологодская область
• Автомобиль: Opel Astra H 16XER 2012 hatchback

@Упоминание

• Наверх
• Ответить
• Цитата

#15 Skff

Постоянные посетители

Cообщений: 10

• Город: Тверь
• Автомобиль: Astra-h 5d 1.8 AT 2007

@Упоминание

могу предложить вариант исправного и рабочего — подробности в личке

Прикрепленные изображения

Сообщение отредактировал Skff: 27 Апрель 2015 — 16:55

• Наверх
• Ответить
• Цитата

#16 tor323

Опелевод со стажем

Модераторы

Cообщений: 4 513

• Город: Краснодарский край
• Автомобиль: OAF 1997, X14XE, MT -> Astra H Estate 2012, Z16XER, MT.

• Наверх
• Ответить
• Цитата

#17 redscauser39

Постоянные посетители
Cообщений: 3

• Город: Калининград
• Автомобиль: Opel Astra H 2007 z18xer

@Упоминание

Собственно по сабжу:На днях ехал домой с работы (у меня Опель Астра Н 2007 г. двиг z1,8xer) загорелась лампочка «Аккумулятор», благо был уже относительно близко к дому. Она то загоралась, то гасла.. я выключил музыку, печку и потихоньку доехал до дома. Пока ехал, чувствовался несильный запах гари в салоне.Сегодня отвез машину в сервис (лампочка горела всю дорогу). После диагностики сообщили, что нужно менять статорную обмотку генератора и подшипники. Сама обмотка стоит 3800р. + 1000 р. доставка из Москвы (я из Калининграда). Итого, за все = 7.800 руб.Хочу посоветоваться, может кто сталкивался с таким, или заказывал эту обмотку в интернете, вообщем буду благодарен любому совету.

Генератор Bosch (0124 425 050)

• Наверх
• Ответить
• Цитата

#18 Илюха7

Опелевод со стажем

Постоянные посетители

Cообщений: 1 119

• Город: г. Новочеркасск Рост. обл.
• Автомобиль: Astra H GTC Z16XEP

@Упоминание

Сообщение отредактировал Илюха7: 01 Февраль 2016 — 18:34

• Наверх
• Ответить
• Цитата

#19 spakmaer

Постоянные посетители

Cообщений: 34

Автомобиль: Opel Astra H 1,8AT ‘2007

@Упоминание

• Наверх
• Ответить
• Цитата

#20 VVV

Опелевод со стажем

Клубные пользователи

Cообщений: 1 920

• Город: Брянская область
• Автомобиль: Opel Astra H 2011 z16xer, Opel Astra G 1998 x16xel — sold

@Упоминание

Opel Astra H (Family) / Руководство

Ремень привода вспомогательных агрегатов на всех двигателях автомобиля Opel Astra снимают примерно одинаковыми приемами. Исключение — двигатель Z 14 ХЕР, для снятия ремня которого требуется специальное приспособление, а также необходим демонтаж правой опоры подвески силового агрегата.

Для замены ремня привода вспомогательных агрегатов двигателя Z 16 XER выполните следующее.

Вам потребуется ключ или торцовая головка «на 19».

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. Снятие и установка брызговиков и защиты картера двигателя).

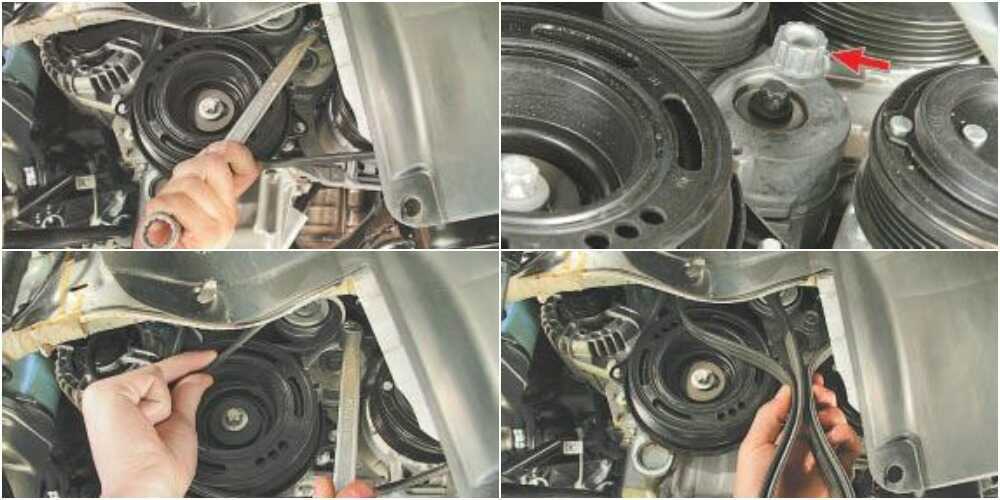

3. Поверните ключом против часовой стрелки ролик натяжного устройства до ослабления натяжения ремня…

Примечание

Так расположен на корпусе натяжного устройства двенадцатигранник для поворота натяжного ролика.

4. …снимите ремень привода вспомогательных агрегатов с натяжного ролика…

5. …и полностью извлеките ремень

6. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

7. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Для замены ремня привода вспомогательных агрегатов двигателя Z 18 XER выполните следующее.

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

3. Поверните ключом против часовой стрелки ролик натяжного устройства за центральный болт А (рис. 1) до ослабления натяжения ремня, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.

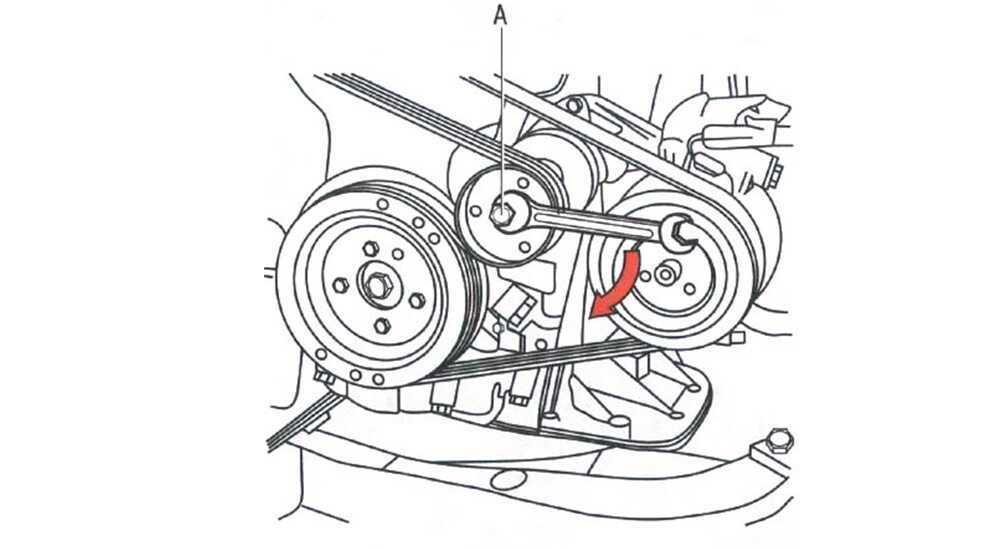

Рис. 1. Снятие ремня привода вспомогательных агрегатов двигателя Z 18 XER: А — центральный болт натяжного ролика.

4. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

5. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Для замены ремня привода вспомогательных агрегатов Опеля Астры с двигателями Z 20 LER и Z 20 LEH выполните следующее.

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

3. Поверните ключом по часовой стрелке ролик натяжного устройства за центральный болт А (рис. 2) до ослабления натяжения ремня, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.

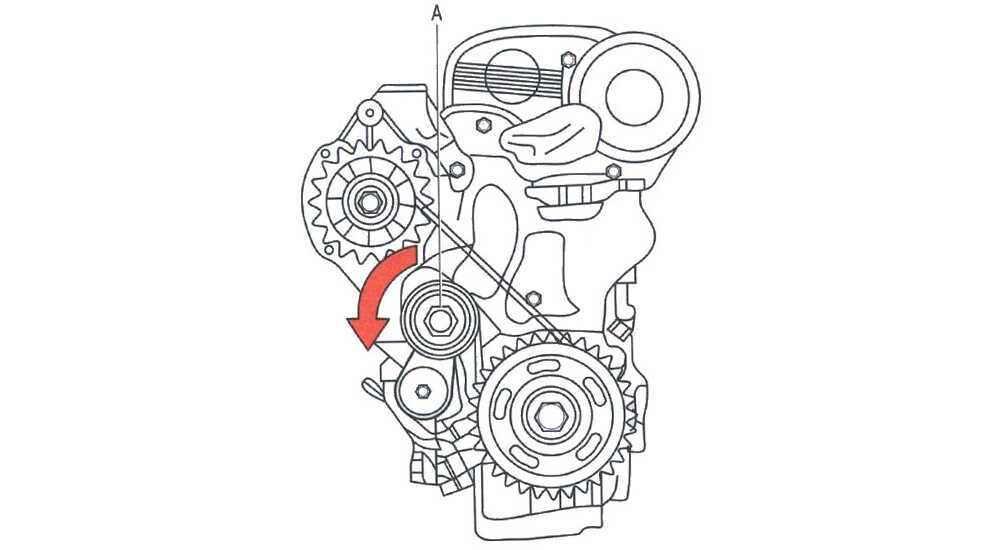

Рис. 2. Снятие ремня привода вспомогательных агрегатов двигателей Z 20 LER и Z 20 LEH: А — центральный болт натяжного ролика.

4. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

5. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Для замены ремня привода вспомогательных агрегатов двигателя Z 14 ХЕР выполните следующее.

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

3. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и воздуховода).

4. Снимите правую опору подвески силового агрегата (см. Замена опор подвески силового агрегата).

5. Используя специальное приспособление 2 (рис. 3) КМ-955-2 отожмите натяжной ролик в направлении, показанном стрелкой, до ослабления натяжения ремня и зафиксируйте его в этом положении, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.

Рис. 3. Снятие ремня привода вспомогательных агрегатов двигателя Z 14 ХЕР: 1, 3 — болты крепления натяжного ролика; 2 — приспособление КМ-955-2 для ослабления натяжного устройства.

6. Установите новый ремень привода вспомогательных агрегатов и все снятые детали, в порядке, обратном снятию.

7. Снимите специальное приспособление КМ-955-2 и проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Замена ремня генератора всех модификаций Opel Astra H

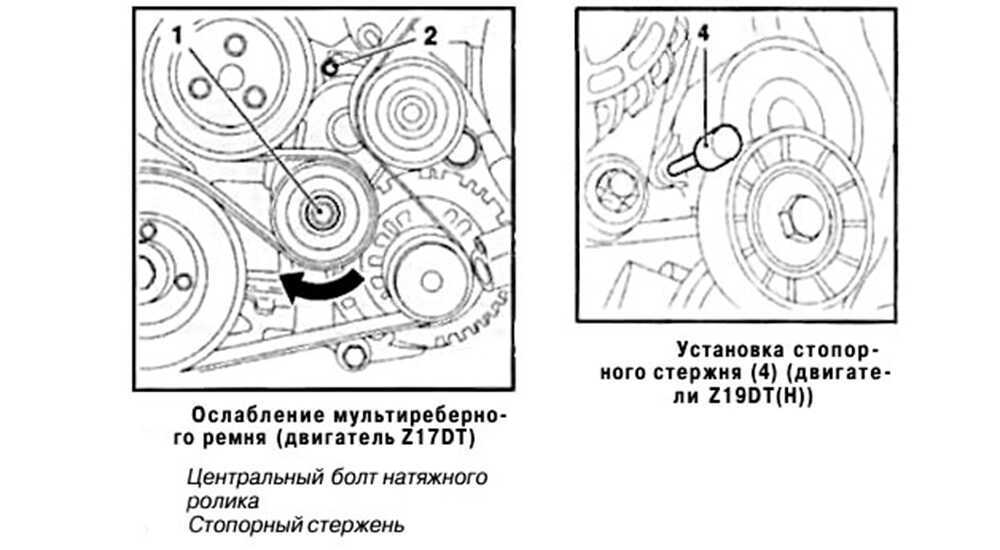

Схема снятия ремня генератора на моделях с разными силовыми агрегатами производится примерно по одинаковому алгоритму, за исключением мотора Z14 XEP, где обычным набором инструментов не обойтись – потребуется специальное приспособление. Как не обойтись и без снятия правой опоры подвески двигателя.

Рассмотрим пошаговую инструкцию по замене ремня генератора Opel Astra H с мотором Z16 XE(P/R):

• чтобы легче было добраться до привода, демонтируем правое переднее колесо;
• снимаем брызговик;
• ключом на 19 проворачиваем ролик натяжного устройства в направлении против часовой стрелки для ослабления ремня;
• аккуратно снимаем ремень со всех шкивов и роликов, извлекаем его;
• установка нового или старого ремня, если он не сильно изношен, производится в обратном порядке.

В конце проверните коленвал на 3-4 оборота, чтобы ремень окончательно сел в посадочные места на всех шкивах.

Как снять приводной ремень на моделях с двигателем Z18 XE:

• демонтируем правое переднее колесо;
• снимаем брызговик;
• проворачиваем центральный болт натяжителя против часовой стрелки, добиваясь ослабления натяжения приводного поликлинового ремня;
• снимаем ремень со шкивов, извлекаем его;
• установка нового или старого ремня производится в обратном порядке.

А – центральный болт натяжного ролика

После завершения процедуры проверните коленвал на несколько оборотов, чтобы ремень правильно расположился на всех шкивах.

Как произвести замену ремня генератора Opel Astra H на моторах Z20 LE(R/Н):

для облегчения доступа демонтируем правое переднее колесо;
снимаем брызговик силового агрегата;
проворачиваем болт натяжителя по часовой стрелке (внимание, не перепутайте!), добиваясь ослабления натяжения ремня привода генератора и других агрегатов;
снимаем ремень со шкивов, извлекаем его;
установка приводного ремня производится в обратном порядке.

А – центральный болт натяжного ролика

Чтобы правильно надеть ремень на шкивы генератора, насоса системы кондиционирования и помпы, после затяжки болта натяжителя проверните коленвал автомобиля на три оборота.

Замена ремня генератора Astra H (модификация с двигателем Z14 XEP):

• демонтируем правое переднее колесо;
• демонтируем правый брызговик мотора;
• снимаем воздушный фильтр (потребуются накидные ключи на 7/10 и Torx T25);
• с помощью ключа Torx E14 демонтируем правую опору силового агрегата;
• посредством спецприспособления КМ-6131 или КМ-955-2 отводим натяжной ролик в сторону, и когда ремень ослабнет, фиксируем ролик в этом положении любым удобным способом и последовательно скидываем ремень со шкивов;
• ставить новый ремень нужно в порядке, обратном снятию.

1, 3 – болты крепления натяжного ролика; 2 – приспособление КМ-955-2 для ослабления натяжного устройства

Натяжка ремня не требуется, поскольку здесь используется автоматический натяжитель. Не забываем провернуть коленвал для посадки ремня на шкивы.

Замена ремня на авто с мотором Z13 DTH:

• поскольку здесь все операции нужно производить снизу, демонтируем правый брызговик мотора;
• используя специальный ключ КМ-6130, проворачиваем натяжное устройство, добиваясь необходимого ослабления натяжки приводного ремня, фиксируем его в таком положении, используя стопорный стержень;
• снимаем ремень.

Замена на новый производится в порядке, обратном описанному.

Замена ремня на авто с мотором Z17 DT:

• для облегчения доступа демонтируем правое переднее колесо;
• снимаем брызговик силового агрегата;
• проворачиваем центральный болт натяжителя по часовой стрелке, добиваясь ослабления натяжения ремня;
• фиксируем положение натяжного устройства стопорным стержнем (например, отвёрткой);
• снимаем ремень;
• установка приводного ремня производится в порядке, обратном приведенному выше.

Замена ремня генератора для моделей Astra H с мотором Z19 DT/DTH:

• демонтируем правое переднее колесо;
• снимаем защиту картера вместе с правым брызговиком;
• используя специальный ключ, проворачиваем натяжитель, добиваясь ослабления натяжения ремня генератора Астры Н;
• фиксируем натяжное устройство в таком положении стопорным стержнем, снимаем ремень со шкивов, извлекаем его;
• установка нового или старого ремня производится в обратном порядке.

Как видно из рисунков, схема расположения шкивов и натяжного механизма практически нигде не повторяется, хотя сам алгоритм достаточно простой. Во всех случаях требуется демонтаж правого колеса, брызговика и защиты картера. Что касается специальных ключей, их можно поспрашивать у знакомых мотористов, найти их в магазинах будет непросто.
