Как снять решетку радиатора Рено Дастер

Нам понадобиться:

Гибкая отвёртка Torx с наконечником T20;

Верхняя решетка

1). Открываем капот.

2). Выкручиваем 4 винта сверху и отгибаем решетку вперед.

3). Гибкой отверткой подлезаем к саморезам сбоку (они закреплены на одном уровне с центральной точкой эмблемы) и выкручиваем их.

4). Пробуем вывести решетку из пазов (см. фото). Каждый «рог» оканчивается пазом, в который помещён выступ решётки.

5). Если справились с боковыми креплениями, то с «центральным отрогом» всё получится быстро. Надо отвести вверх пластиковый выступ, наклонив затем решётку вперёд. Крепление должно сразу отщёлкиваться.

Бампер и решётка «сшиты» друг с другом пластиковыми язычками. Они идут в один ряд, по 5 с каждой стороны. И снять решётку радиатора Рено Дастер, а не выломать её, можно только отщёлкнув все 10 язычков.

Нижняя решетка

К нижней решетке подобраться снаружи невозможно, в связи с чем нужно будет снять бампер.

1). Весь узел в сборе помещаем на плоскую поверхность, после чего отверткой отщелкиваем пластиковые язычки. Но перед этим удаляем щитки (см. фото).

2). В конструкции саморезы не используются, только пластиковые крепления. Каждый щиток зафиксирован 5 отдельными язычками. 9 язычков удерживают саму решётку (4 снизу и 5 сверху).

Процесс демонтажа

Для начала стоит отметить, что демонтаж бампера проводится легко и просто, и не требует особых усилий или оборудования специального назначения, как, например, в операциях, связанных с двигателем. Также, чтобы снять бампер — не нужна яма или подъёмник, требуется только ровная поверхность.

Стоит понимать, что для демонтажа переднего бампера потребуется снять сопутствующие детали, поэтому пригодится домкрат, набор инструментов, в котором обязательно должны быть звёздочки Torx и другие насадки.

Итак, когда все собрано, можно начинать работу:

В обязательном порядке необходимо снять клемму с аккумулятора, чтобы случайно ничего не закоротить и не создать ещё больше проблем.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Выверните фиксаюр пистона верхнего крепления бампера к рамке радиатора…

Откручиваем крепления подкрылков к бамперу.

…и извлекитe пистон Аналогично извле­ките остальные пистоны. Выверните с каждой стороны фиксаторы трех пластмассовых пистонов крепления бам­пера и извлеките пистоны.

Откручиваем нижнюю пластиковую защиту к бамперу.

Для некоторых операций по ремонту и обслу­живанию автомобиля бывает необходимо снять нижнюю облицовку переднего бампера.

Когда есть доступ к внутренней части бампера, откручиваем крепящие саморезы.

Выверните с каждой стороны но одному винту крепления бампера к крылу.

В зависимости от комплектации в переднем бампере автомобиля могут быть установле­ны противотуманные фары. В этом случае при снятии поредного бампера необходимо отсоединить колодки жгутов проводов от разъемов противотуманных фар.

При наличии противотуманных фар, необходимо их обесточить, чтобы не повредить проводку.

Берём бампер в центре снизу и тянем сначала вверх, а потом на себя. Если все сделано верно, то он отщёлкнется от фиксаторов и вытянется без особых проблем.

При необходимости снимите энергопо- глощакхций элемент, для чего захватите пас­сатижами и снимите два фиксатора.

Для снятия усилителя переднего бам­пера выверните шесть болтов крепления и от­верните две гайки (по три болта и одной гайке с каждой стороны) крепления усили­теля к лонжеронам кузова.

как снять и способы тюнинга

В любом автомобиле решётка радиатора — это один из тех элементов, которые бросаются в глаза при первом взгляде на машину. Он расположен на фронтальной части авто и поэтому так заметен. «Выражение лица» автомобиля также очень сильно зависит от того, как выглядит радиаторная решётка.

Именно по этой причине многие владельцы авто меняют её или осуществляют тюнинг, чтобы придать своей машине некоторую индивидуальность. Решётка радиатора «Лады Гранты» — не исключение. Можно увидеть множество попыток усовершенствовать её различными способами.

Многие владельцы жалуются, что в этой модели практически отсутствует защита радиатора от пыли и грязи, попадающих извне. Грамотный тюнинг помогает устранить эту проблему.

Как снять радиаторную решётку у «Лады Гранты»

Перед тем как делать тюнинг этого элемента, давайте разберёмся, как его можно снять с машины.

Решётка радиатора «Лады Гранты» может сниматься 2 способами. По классическому методу действовать нужно следующим образом:

• снять передний бампер;
• с его внутренней стороны отвернуть гайки крепления решётки, их — 9 штук;
• под фарами щелчком открыть2 фиксатора.

Второй способ дает возможность обойтись без демонтажа переднего бампера. Алгоритм выглядит следующим образом:

• сверху решётки отвернуть6 болтов;
• отогнуть её, просунуть руку, найти наощупь 4 болта по верху и 5 гаек внизу — для этого понадобится гаечный ключ «восьмёрка»;
• под фарами при помощи отвёртки открыть2 фиксатора.

После того демонтажа можно начинать тюнинг. После него установка выполняется в обратном порядке.

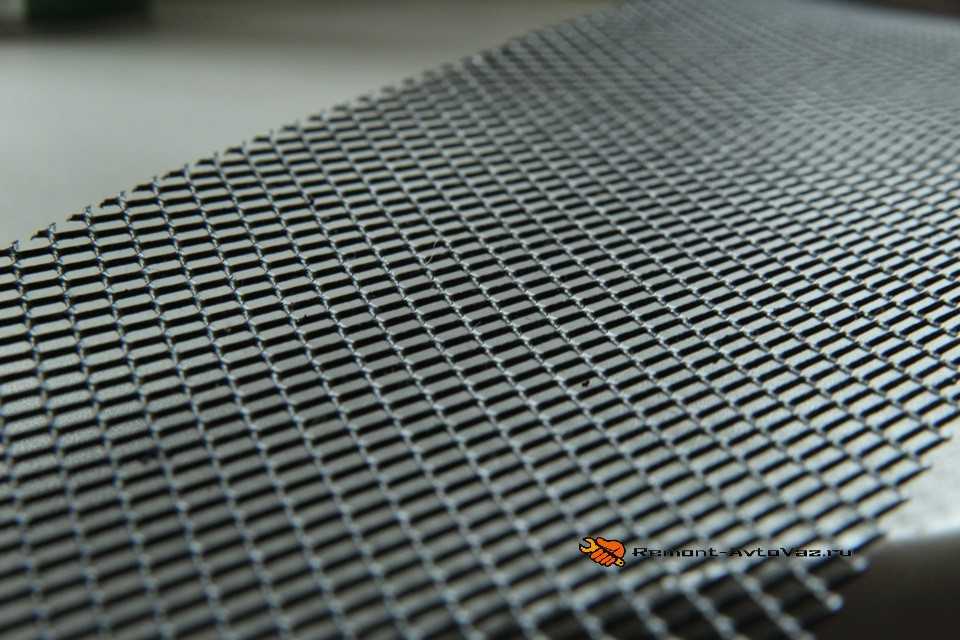

Тюнинг с использованием хозяйственной сетки

Очень распространён тюнинг фронтальной части автомобиля «Лада Гранта» с использованием хозяйственной сетки «Рабица». Такую сетку можно купить в любом хозяйственном магазине — она может быть металлической или пластиковой.

Выбираем вариант с некрупными ячейками

Это важно, чтобы избежать попадания лишней пыли под капот машины

Дальше нужно действовать по несложному алгоритму:

• одним из описанных выше способов снять решётку радиатора;
• срезать все горизонтальные и вертикальные перемычки, оставить только внешний каркас;
• при помощи холодной сварки заделать все отверстия, которые получились после того, как были срезаны перемычки;
• зачистить поверхность от всех неровностей и заусенцев;
• вырезать сетку по размеру и закрепить её к каркасу. Если сетка пластиковая, можно её просто приклеить. Если она из металла — разогреть каркас, чтобы он не лопнул, и прикрутить сетку самонарезами;
• выполнить окрашивание и ждать высыхания. На этом тюнинг можно считать законченным.

Установка решётки радиатора на автомобиль «Лада Гранта»

После окончания тюнинга решетка радиатора «Лады Гранты» устанавливается обратно. Для этого ставится готовая деталь в штатный проём перед радиатором и закрепляется при помощи гаек, болтов и фиксаторов. Далее нужно проверить, насколько правильно выполнена посадка и осмотреть фронтальную часть машины на предмет неровностей, заусенцев и выступов. Если таковые будут найдены, зачистить их надфилем или мелкой наждачкой.

Заключение

Тюнинг радиаторной решётки — хорошее средство сделать внешний вид машины более привлекательным, выделить её из общей массы, привнести оригинальности. От этого может ощутимо измениться визуальное восприятие вашего автомобиля при взгляде на него спереди.

Машина приобретет более современный, стильный и привлекательный экстерьер. Именно такие соображения движут теми владельцами авто, которые решаются на тюнинг.

В случае автомобиля «Лада Гранта» аргументом в пользу переделок такого типа является фактическое отсутствие защиты подкапотного пространства от попадающих спереди частиц грязи, пыли и влаги. Это вряд ли может пойти на пользу машине. Поэтому многие автолюбители прибегают к изготовлению защиты для радиатора своими руками.

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Снятие решётки вместе с бампером

Если не хочется возиться с откручиванием «попрятавшихся» саморезов, предлагается другой способ – снять всю конструкцию целиком, после чего выполнить её разборку на нужные составляющие, в том числе, и желанную решётку радиатора.

1. Открутите два верхних болта крепления из четырёх. Оставшиеся не дадут бамперу упасть после отсоединения защёлок.
2. Открутите крепёжный винт, удерживающий боковую сторону бампера. В официальной инструкции, и это можно видеть на прилагающейся картинке, рекомендуется снимать деталь сразу. Но! Во избежание поломки клипс, не отсоединяйте её на этом этапе (см. пункт 5).
3. Удалите нижние фиксаторы.
4. Отключите левый разъём противотуманных фар.
5. Теперь, маленькая хитрость, дополняющая пункт 2. В связи с тем, что клипсы на боковых соединениях, скрепляющие бампер с крылом, распёрты шурупами, чтобы снять их без последствий, нужно немного отогнуть подкрылок и выкрутить винты, и только потом снимать детали.
6. Наконец, можно аккуратно сдёрнуть бампер вниз и оключить правый разъём противотуманки. Не забудьте так же о двух защёлках под фарами.
7. Открутите оставшиеся верхние болты.

Процесс снятия можно считать завершённым. Останется только снять решётку радиатора, что теперь не должно вызвать никаких проблем, и провести её замену или тюнинг.

Сборка осуществляется аналогично, в обратном порядке.

Решётка радиатора на Киа Рио как снять, фото, видео

Причины, побуждающие к снятию или модернизации решётки радиатора, бывают абсолютно разными. Для одних, это предпочтительный способ минимизировать остывание ОЖ. Для других, простая процедура тюнинга очередной детали автомобиля для пущего выделения из толпы. А третьим, требуется установить дополнительную, более мелкую сетку, например, для предотвращения попадания мелких посторонних предметов вовнутрь.

При любом раскладе, придётся снимать заводскую решётку радиатора. И в этом, простейшем на первый взгляд, процессе замены запчасти Киа Рио, каким бы удивительным не показалось, есть свои тонкости и нюансы.

Вообще, различают два способа демонтажа.

Снятие решётки радиатора отдельно

По названию может показаться, что этот метод проще. К великому сожалению, не совсем.

В данном случае понадобится удобный ключ на 10 и обычная маленькая крестовая отвёртка.

1. Первым делом, необходимо демонтировать четыре болта, расположенных сверху в моторном отсеке. Находятся они на видном месте и сложностей здесь возникнуть не должно.
2. Теперь, нужно открутить десять саморезов, которыми решётка радиатора закреплена изнутри. И вот тут начинаются трудности, ведь подобраться к ним не так просто, а работать приходится в не самых удобных позах.
3. Если Вы всё же смогли совершить этот маленький «подвиг», следует аккуратно потянуть решётку радиатора на себя, поджимая две защёлки крепления в нижней части (см. фото выше). Если не получается отщёлкнуть их изнутри, можно постараться «пригнуть» их снаружи тонким длинным предметом, просунув его между бампером и решёткой.

Останется только сделать то, ради чего всё затевалось.

Например, установить дополнительную мелкую защитную сетку, которую, кстати, можно изготовить самостоятельно, вырезав под нужную геометрию из обычной хозяйственной сетки.

И закрепить её со внутренней стороны штатного аксессуара.

Или поставить новую решётку, купленную в автомобильном магазине.

Снятие решётки вместе с бампером

Совет: если что-то останется непонятным, обязательно посмотрите видео пример в конце.

Если не хочется возиться с откручиванием «попрятавшихся» саморезов, предлагается другой способ – снять всю конструкцию целиком, после чего выполнить её разборку на нужные составляющие, в том числе, и желанную решётку радиатора.

1. Открутите два верхних болта крепления из четырёх. Оставшиеся не дадут бамперу упасть после отсоединения защёлок.
2. Открутите крепёжный винт, удерживающий боковую сторону бампера. В официальной инструкции, и это можно видеть на прилагающейся картинке, рекомендуется снимать деталь сразу. Но! Во избежание поломки клипс, не отсоединяйте её на этом этапе (см. пункт 5).
3. Удалите нижние фиксаторы.
4. Отключите левый разъём противотуманных фар.
5. Теперь, маленькая хитрость, дополняющая пункт 2. В связи с тем, что клипсы на боковых соединениях, скрепляющие бампер с крылом, распёрты шурупами, чтобы снять их без последствий, нужно немного отогнуть подкрылок и выкрутить винты, и только потом снимать детали.
6. Наконец, можно аккуратно сдёрнуть бампер вниз и оключить правый разъём противотуманки. Не забудьте так же о двух защёлках под фарами.
7. Открутите оставшиеся верхние болты.

Процесс снятия можно считать завершённым. Останется только снять решётку радиатора, что теперь не должно вызвать никаких проблем, и провести её замену или тюнинг.

Сборка осуществляется аналогично, в обратном порядке.

Демонтаж со снятием бампера

Важно правильно, без нанесения ущерба автомобилю, убрать бампер. Работы проводят в нижеприведенной очередности:

1. 1. Откручивают ранее указанные болты (так же со стороны пространства под капотом).
   2. Разъединяют стык боковой части бампера и крыла, сняв под аркой фиксирующий болт ключом или отверткой.
   3. Удаляют в нижней части пистоны с винтами (по 3 с каждой стороны).
   4. На стыке с крылом установлена пластиковая рейка с боковым креплением бампера, с другой стороны – пистоны, прификсированные к крылу внутренними болтами.

Далее работа проходит по следующему плану:

1. Отключают питание от противотуманных фар путем сжимания фиксаторов на фишке.
2. Повторяют операции для другой стороны бампера.
3. Снимают бампер с подфарных защелок.
4. Откручивают решетку радиатора.

Порядок сборки очевиден.

Решетка радиатора на Гранту последние шаги на пути к идеалу

1.3k

Каждый, кто хотя бы раз видел последнюю модель авто от концерна ВАЗ, скажет, что новая решетка радиатора на Гранту – вещь крайне необходимая. Не подумайте, элемент полностью соответствует всем стандартам, имеет современный внешний вид. Однако он, в отличие от решеток на предыдущих моделях Лада, имеет свойство пропускать большое количество пыли, которая сильно засоряет радиатор и двигатель авто.

1 Улучшение Лада Гранта

Покупая самую новую модель Волжского автомобильного завода, можно ожидать того, что вы получаете надежную современную машину по соответствующей цене. Автомобиль снабжен надежными деталями, оригинальным кузовом и полным перечнем приборов, необходимых для комфортной повседневной езды. Несмотря на это, народные умельцы делают тюнинг, чаще всего замену оптики, колесных дисков и полную покраску авто.

Часто заменяют и решетку радиатора. Именно по этой детали многие судят о характере автомобиля и о возможностях его владельца. Еще одна причина огромного спроса на новые решетки – это простота в монтаже своими руками. Для этого не нужно обладать определенными навыками или покупать дорогостоящее оборудование. Потребуются только прямые руки и стандартные инструменты, которые есть в каждом гараже.

https://youtube.com/watch?v=cchvdNUAfEE

2 Изготовление решетки из хозяйственной сетки

Многие новоиспеченные владельцы Гранты, которые только планируют выполнять тюнинг радиаторной решетки, начинают посещать специализированные салоны в надежде найти оригинальную деталь. Стоит сказать, этот метод отлично действует, но только в том случае, если покупатель располагает суммой от 5–6 тыс. рублей и больше. А если добавить еще и оплату за монтаж решетки, то хозяину новой модели Лада придется “вынуть и положить” более 8 тысяч рублей.

Чтобы сэкономить, элемент можно создать своими руками. Главным материалом для изготовления радиаторной решетки на Лада станет обычная сетка Рабица с мелкими ячейками. Приобрести это изделие можно в любом хозяйственном магазине страны. На прилавках есть как продукция из пластика, так и из стали. Помимо материала для изготовления, нам также понадобятся:

• напильник;
• надфиль;
• ножовка по работе с металлом;
• наждачная или шлифовальная бумага;
• инструмент для холодной сварки;
• крепежные детали.

Сначала необходимо произвести снятие штатной решетки Лада. Для этого нам понадобится ключ на “8”, крестовая отвертка и ключ TORX T20. Демонтировать деталь нужно крайне аккуратно – вполне возможно, что она вам еще пригодится. Работа по снятию решетки должна выполняться по определенному алгоритму. Сначала нужно поднять капот Гранты и снять передний бампер. Под бампером расположены 9 гаек, которые нужно выкрутить. После этого необходимо оттянуть боковые фиксаторы решетки, а затем снять деталь.

По окончанию демонтажа нужно изготовить каркас для тюнинга. Для этого понадобится спилить вертикальные и горизонтальные перемычки бампера. Не стоит пугаться, если покрытие в передней части кузова Лада станет не таким жестким – это обычный эффект такого тюнинга. Появившиеся после снятия заусеницы нужно отшлифовать наждачной бумагой, а затем заварить холодной сваркой все отверстия, полученные после срезания перемычек и ребер жесткости.

3 Установка радиаторной решетки

После обработки решетка радиатора устанавливается на Гранту. Для этого берем готовую деталь и вставляем ее в проем впереди радиатора. Далее фиксируем изделие крепежами и проверяем переднюю часть кузова на наличие неровностей. Если они есть, бампер Лада можно аккуратно зачистить надфилем или мелкозернистой наждачной бумагой.

Чтобы более эффективно защитить свою Лада Гранта, опытные водители прибегают к монтажу дополнительных изделий, один из которых – дополнительная решетка. Для ее изготовления можно использовать все ту же Рабицу, которую нужно обрезать и поместить в специальную рамку. Готовая защита крепится с помощью болтов в верхней части, а снизу – к “ушкам” радиатора, которые выходят под бампером наружу.

Выполнив тюнинг радиаторной решетки и установив внешнюю защиту на Гранта, каждый владелец этого авто может спать спокойно. Теперь никакие насекомые, пыль и мелкий мусор не страшны.

1.3k

Конструкция

Решетки радиатора можно разделить по функциональности на два типа: красивые декоративные и эффективные – предохраняющие.

Для изготовления декоративных используются нержавеющие трубки. Форма, размер и законцовки зависят от производителя. Для придания яркого вида производители часто используют хромирование. Они выглядят великолепно при покупке. Но неблагоприятные дорожные условия и агрессивные воздействия атмосферных осадков ведут к повреждению покрытия, развитию ржавчины и, как следствие, к потере эстетичного внешнего вида.

Самые надежные из предохраняющих видов изготавливаются из марочной стали AIAI 304. Хром и пластик для них не используются. Они устойчивы к ржавчине, поэтому могут сохранять свой внешний вид долгие годы. Упоминание в сопровождающих документах подобного класса изделий названия «хром» указывает на цвет, а не на характер покрытия.

В каких случаях требуется демонтаж и замена бампера

Эта часть тела также страдает от незначительных дорожно-транспортных происшествий. Основные причины, по которым необходима его полная разборка:

1. Установка новых фонарей.
2. Установка противоскользящей сетки на радиатор.
3. Подключение дополнительного обвеса (например, «кенгурятник» или декоративная установка).
4. Полный ремонт автомобилей.
5. Роспись по телу.

Кроме того, замена бампера «Киа Рио 3» проводится при сильном износе и серьезных повреждениях. В этом случае деталь не сможет выполнять свою защитную функцию, даже если трещины обработать двухкомпонентным составом или жидким полимером.

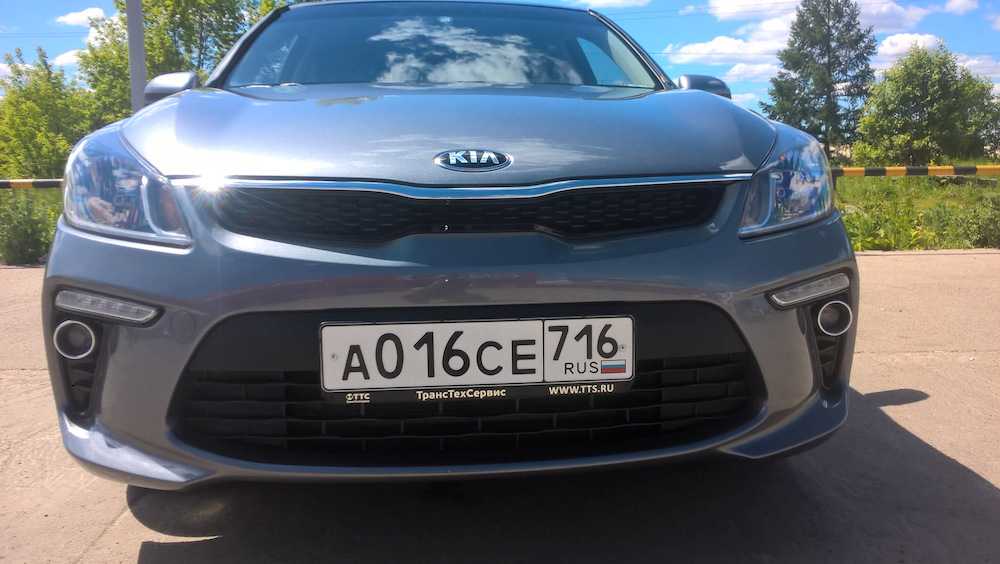

Основные способы снятия решетки радиатора на Киа Рио 3

Защита радиаторной области на Киа Рио – это весьма важный элемент кузова. Помимо того, что защитная сетка позволяет производить вентиляцию подкапотного пространства, она еще и является важным элементом дизайна автомобиля.

Многие водители ищут, как снять решетку радиатора Киа Рио 3, чтобы заменить ее на более стильную сетку или проложить под нее уплотнительный материал для минимизации тепловых потерь в холодную погоду. Как бы то ни было демонтаж радиаторной сетки – это непростая задача.

Особенности снятия решетки

Демонтаж решетки для защиты радиаторной области можно осуществить двумя способами:

• отдельно;
• вместе с бампером.

Первый вариант снятия передней сетки радиатора более сложный. Для осуществления демонтажа потребуются следующие инструменты:

• ключ на 10;
• небольшая отвертка крестообразного типа.

Ответ на вопрос, как снять решетку радиатора на Киа Рио 2016, прост и изящен.

Вначале необходимо открутить четыре крепежных элемента в моторном отсеке.Болты находятся на видном месте, и добраться до них не составит труда.

Затем можно перейти к выкручиванию шурупов при помощи крестообразной отвертки.Всего крепление защитной сетки содержит десять саморезов, достать до которых не так уж и просто.

После успешного откручивания крепежа следует осторожно потянуть радиатор, поджав при этом две защелки крепления.Иногда защелки не поддаются, в таком случае их необходимо подогнуть длинным предметом, пропустив его между бампером и решетчатой защитой.
Все. Можно переходить к замене защитной сетки либо утеплению радиатора.
В случае установки самодельной сетки следует закрепить ее на обратной стороне заводского аксессуара.. Ввиду популярности процесса замены решетки радиатора на декоративную сетку в магазинах появилось огромное количество подобных аксессуаров на любой вкус и кошелек

Ввиду популярности процесса замены решетки радиатора на декоративную сетку в магазинах появилось огромное количество подобных аксессуаров на любой вкус и кошелек.

https://youtube.com/watch?v=DEs4IIUfk6g

Алгоритм снятия решетки с бампером

Данный способ снятия является более простым, поскольку он не требует откручивания десяти труднодоступных саморезов.

Демонтаж решетчатой защиты вместе с бампером производится следующим образом:

1. Выкручивание двух крепежных элементов из четырех возможных. Это позволит решетчатой защите держаться после открепления защелок.
2. Снятие крепежного винта, фиксирующего боковую сторону бампера.
3. Демонтаж нижних фиксирующих элементов.
4. Отключение левого шлейфа противотуманных ламп.
5. Отгиб подкрылка и выкручивание винтов.
6. Извлечение бампера и отключение правого шлейфа противотуманного освещения.
7. Откручивание двух оставшихся болтов.
8. Демонтаж решетки радиатора.
9. Установка необходимых аксессуаров в виде декоративной сети или утеплителя.
10. Обратная сборка узла.

Сценарий извлечения защиты радиатора актуален для всех Киа Рио, включая модель 2015 года выпуска.

Заключение

Решетка – это важная часть, обеспечивающая защиту радиатора от физических воздействий. Извлечение решетки может потребоваться при ее замене, установке декоративной сетки или утеплении радиатора. Последний вариант особенно актуален для стран с холодными климатическими условиями.

Демонтаж защиты можно производить несколькими способами. Каждый из способов обладает своими преимуществами и недостатками.

https://youtube.com/watch?v=c7CEav0oNdw

Kia RIO: Замена заднего бампера. Бампер. Кузов (интерьер и экстерьер)

Используйте инструмент для снятия пластиковой панели, чтобы удалить внутреннее расстояние кусочки, чтобы не повредить поверхность.

Будьте осторожны, не сгибайте и не поцарапайте крышку и другие детали.

Ослабив крепежные винты, снимите задний комбинированный лампа (А).

Отсоедините разъем заднего комбинированного фонаря (A).

Ослабив винты крепления боковых сторон заднего бампера, отсоедините стороны.

Снимите задний бампер после того, как вытащите задний бампер.

Когда вытаскиваешь задний бампер, задний бампер может быть поврежден выступом (A).

Ослабьте болты нижнего крепления заднего бампера.

Ослабьте зажимы нижнего крепления заднего бампера.

Ослабьте винт и зажимы бокового крепления заднего бампера.

Нажмите на стопорный штифт, отсоедините главный разъем (A) заднего бампера.

Установка производится в обратном порядке.

Убедитесь, что разъем вставлен правильно.

Используйте инструмент для снятия пластиковой панели, чтобы снять внутреннюю отделку. кусочки, чтобы не повредить поверхность.

Будьте осторожны, не сгибайте и не поцарапайте крышку и другие детали.

Снимите сервисное отверстие для заднего комбинированного фонаря (A).

Отсоедините разъем (A), а затем ослабьте задний комбинированный гайки крепления лампы.

Снимите задний комбинированный фонарь (A).

Ослабив монтажный зажим и винты, снимите задний брызговик (A).

Ослабив винт крепления боковин заднего бампера, отсоедините стороны.

Ослабьте зажимы нижнего крепления заднего бампера.

Ослабьте болты нижнего крепления заднего бампера.

Ослабьте винт и зажимы бокового крепления заднего бампера.

Нажмите на стопорный штифт, отсоедините главный разъем (A) заднего бампера.

Установка производится в обратном порядке.

Убедитесь, что разъем вставлен правильно.

Детали заднего бампера

Без демонтажа

Данный способ займет меньше времени, чем другой. Однако он связан с некоторым риском. Дело в том, что на решетке в этой модели Рено для зажима используются специальные ушки по бокам. Они плотно удерживают пластик в бампере. В процессе работы, при неаккуратном обращении или приложении излишней силы эти ушки можно сорвать. Помимо ушек, пластик удерживается еще 8 креплениями сверху и 8 снизу.

Начинать нужно с того, что открутить несколько саморезов, которые крепят нижнюю часть бампера к кузову Сандеро. Это ослабит натяжение, тем самым вынуть решетку радиатора будет проще. Делается это при помощи Торксов. Саморезы имеют шестилучевую шляпку. Открутить их простой крестовой отверткой не выйдет, поэтому лучше запастись нужным инструментом.

После откручивания саморезов инструмент больше не понадобится. Остальные процедуры проводятся вручную. Как уже было сказано, сама пластиковая деталь удерживается в бампере на защелках. Чтобы ее демонтировать, необходимо отжимать каждую защелку вниз, а сам пластик вдавливать внутрь. Так можно поочередно вывести его из зацепов. То же самое проделываем с остальными защелками нижней части.

Когда нижняя часть будет освобождена, нужно слегка вдавить ее внутрь. Такую же операцию проделываем и с верхней частью.

Далее пластик нужно сместить вправо. На данном этапе необходимо действовать предельно аккуратно. Сместив его вправо, нужно слегка поднять верхнюю кромку бампера, после чего потянуть деталь на себя. Таким образом, левая часть будет демонтирована. Затем нужно слегка изогнуть его в плоскости и сдвинуть влево.

Нюансы покупки радиатора

После того, как радиатор заказан, и покупатель пришел его получать стоит сделать следующее:

• Распаковать при продавце и досконально осмотреть радиатор (при этом сберечь упаковку в целости и сохранности, в другом случаи вернуть деталь уже будет невозможно).
• При осмотре нужно смотреть на общую целостность, крепления на предмет трещин, входящие отверстия.
• Если все хорошо, то забираем. Если — нет, возвращаем и просим заменить или вернуть денежные средства.
• Помните, что вернуть деталь можно в течении 14 дней с момента покупки, при этом на ней не должно быть следов установки и целая упаковка.

Соблюдая все вышеперечисленные пункты радиатор для КИА Церато прослужит долго и не доставит владельцу хлопот.

Декоративные элементы

Если вы решили кардинально изменить внешность машины, используйте накладки на решетку радиатора «KIA-Sportage-3». Их применение позволяет решить сразу несколько задач:

Сделать внешность машины более интересной. Разнообразие цветовых решений позволяет выбрать накладки сочетающиеся или, наоборот, контрастирующие со стандартными элементами.
Перфорированные решетки радиатора защищают от повреждения камнями и грязью, что продлевает работоспособность системы охлаждения. Такие алюминиевые накладки на решетку радиатора «KIA-Sportage-3» – тюнинг не только красивый, но и полезный.

Установка накладок на штатные элементы – минутное дело, и сделать это можно самостоятельно. Но если работа с техникой затруднительна для вас, то можно обратиться в автомастерскую. Там же специалисты проконсультируют о качестве накладок.

Экстерьер «KIA-Sportage» выпуска 2010-2014 года и в классической комплектации поражает брутальностью, спортивностью и лаконичностью линий. Но его всегда можно улучшить. Каждый владелец мечтает сделать внешность своего автомобиля уникальной, неповторимой. Тюнингованная решетка радиатора «KIA-Sportage-3» – самый доступный способ добиться желаемого.

Процесс демонтажа решетки – дело несложное и займет немного времени. Для безопасности и удобства все этапы лучше выполнять в перчатках. Предварительно запаситесь новой решеткой и слесарным инструментом.

Удаление винтовых клипс и двух болтов на панели радиаторной защиты.
Освобождение панели от фиксаторов.
Удаление двух саморезов, соединяющих панель с бампером, и четырех саморезов, соединяющих заводскую решетку и защитную панель.
Извлечение панели защиты радиатора.
Удаление саморезов, крепящих радиатор к бамперу.

Снимаем узел в сборе

Здесь не придётся ничего отгибать или отщёлкивать. Впрочем, откручиванием саморезов дело тоже не обойдётся.

Итак, ключом Torx T30 надо выкрутить 9 винтов: 4 сверху, 5 снизу. Точки крепежа отмечены стрелками.

Винты Torx T30, 9 шт.

Главное – не откручивать винты, которые держат подрамник (красная стрелка).

Внутри подкрылка закручены саморезы T20. Два из них соединяются с бампером. Один установлен ближе к кромке крыла, второй – в самом низу (см. фото).

Саморезы T20, 2 + 2 шт.

Нижний саморез лучше выкручивать из ямы. Других винтовых креплений конструкция не содержит.

Защёлки

Пластиковые защёлки соединяют боковую часть бампера с крылом (см. рис.). Начиная с угла, бампер просто отводят в сторону. Пазы выйдут из креплений сами.

Каждая защёлка удерживает один паз

Можно отстёгивать защёлки, дотягиваясь до них отвёрткой. Но это – не обязательно. Когда бампер ничем не удерживается, весь узел легко снимается. Главное – не относить его на большое расстояние! Совет касается тех, у кого есть оптика ПТФ.

Мы рассмотрели, как снять решётку радиатора Рено Дастер, следуя штатной инструкции.

Отключение ПТФ

Допустим, что демонтаж выполнен, то есть бампер с решёткой уже снят. Остаётся последнее действие – отключить противотуманные фары.

Действовать будем так:

• Аккуратно укладываем всю конструкцию на расстоянии 10-20 см от авто;
• Отключаем разъём, закреплённый на левом крыле.

То же самое предусмотрено регламентом. Отключить разъём перед снятием бампера было бы не возможно.

Подготовительный этап перед самостоятельной установкой защиты на радиаторную решетку Лада Гранта Лифтбек

Необходимые инструменты:

• решетка;
• отвертка с плоским наконечником;
• ветошь;
• нейлоновые стяжки для фиксации.

Последовательность действий при установке

1. Постановка машины на ровную платформу, беспрепятственный доступ к передней части.
2. Принимаем первоочередные меры безопасности: устанавливаем противооткатные башмаки, включаем первую передачу, выжимаем стояночный тормоз.
3. Очищаем, при необходимости промываем, радиаторную решетку, просушиваем.
4. Устанавливаем все три решетки одновременно или одну нижнюю, в зависимости от пожеланий владельца.
5. Прижимаем ее по периметру нейлоновыми стяжками.
   Самостоятельная установка защиты радиатора на Ладу Гранту Лифтбек окончена.

Заключение

Самостоятельный тюнинг решетки под силу практически каждому владельцу, тем более вы теперь знаете, как снять решетку радиатора. Как видно, процесс демонтажа и обратной сборки несложен, а автомобиль теперь будет наделен индивидуальным экстерьером.

Как вариант, можно обратиться в профессиональное ателье, где специалисты в сфере тюнинга, применив передовое оборудование и качественные материалы, изготовят и установят продукт, способный превзойти самые смелые ожидания владельца Киа Рио 3. К какому варианту склониться – решать каждому владельцу индивидуально.

На радиаторную решетку возлагается ряд принципиальных функций. В числе их обеспечение правильного обдува системы остывания и защита устройства от попадания грязищи, песка, камешков и остального мусора. Тюнингованная решетка Kia Rio как элемент дизайнерского дизайна позволяет придать автомобилю черты статусности и неповторимости.

Посреди хозяев стало пользующимся популярностью проводить различного рода апдейт автомобилей. Доступный для большинства владельцев метод – применение дешевых материалов и проведение работ своими силами.

Израсходовав малозначительную сумму денег, без помощи других установить сетку из металла с маленькими ячейками на тыльную сторону заводской радиаторные решетки на Киа Рио нетрудно. Сразу такая модернизация послужит очередной защитой для узлов машины.

Дополнительная сетка на радиаторную решетку для Киа 2015 г. может быть установлена и в пластиковом заводском варианте. Приобрести ее можно на многих интернет-ресурсах.

Проведение различного рода работ по ремонту в фронтальной части автомобиля либо тюнинга подразумевает демонтаж штатной решетки. У многих появляется вопрос: как снять радиаторную решетку. Вероятны два метода: с удалением бампера либо без этой операции.

Снятие радиаторные решетки Киа Рио в данном случае наталкивает водителя на определенные трудности и применяется не так нередко.

Стоит приготовить ключ на 10 и небольшую (до 50 мм) крестовую отвертку.

Проводят работы в последующем порядке:

1. Откручивают болты (4 шт.) сверху со стороны места под капотом.
2. Убирают шурупы (10 шт.) крепления радиаторные решетки изнутри. Доступ к ним очень ограничен. Фактически, это и представляет основное неудобство и усложняет проведение демонтажа. Для минимизации усилий может сниматься замок капота – это несколько упростит выполнение задачки.
3. Радиаторная решетка Киа Рио сдвигается по направлению движения автомобиля, сжимается крепление в виде 2-ух защелок понизу либо снаружи. В просвет меж оборудованием и бампером вставляется длиннющий, подходящий по размерам предмет.
4. После выполнения задачки сборка предполагает оборотную последовательность действий.

Защитная сетка на решетку радиатора. НУЖДА ИЛИ БРЕД? Просто о сложном

Принципиально верно, без нанесения вреда автомобилю, убрать бампер. Работы проводят в нижеприведенной очередности:

1. Откручивают ранее обозначенные болты (так же со стороны места под капотом).
2. Разъединяют стык боковой части бампера и крыла, сняв под аркой фиксирующий болт ключом либо отверткой.
3. Убирают в нижней части пистоны с винтами (по 3 с каждой стороны).
4. На стыке с крылом установлена пластмассовая рейка с боковым креплением бампера, с другой стороны – пистоны, прификсированные к крылу внутренними болтами.

Принципиально: во избежание их порчи нужно отогнуть подкрылки и торцевым ключом на 10 открутить эти болты. Плавными движениями, без особенных усилий выводят их из крыла.

Дальше работа проходит по последующему плану:

1. Отключают питание от противотуманок методом сжимания фиксаторов на фишке.
2. Повторяют операции для другой стороны бампера.
3. Снимают бампер с подфарных защелок.
4. Откручивают радиаторную решетку.

Порядок сборки очевиден.

Совместно с тем, за ранее пластмассовые боковые рейки (см. п. 4) с бампера нужно снять и закрепить на крыльях.

Элегантный и поболее значимый вид могут придать автомобилю Киа Рио 3 проф бывалые спецы в области тюнинга, подобрав лучший вариант для определенной модели. Использовав особые познания и применив высококачественные материалы и современное оборудование, они исключат возможность повреждения деталей автомобиля, уменьшат продолжительность монтажа и предоставят гарантии на установленные элементы и работу.
