Как поменять ремень грм на хендай санта фе 2.0 дизель своими руками?

Технические особенности

V-образный 6-цилиндровый двигатель Г6БА семейства Delta.

Двигатель G6BA считается классической компактной V-образной 6-цилиндровой установкой семейства Delta. Работу мотора обеспечивают 24 клапана, каждая головка алюминиевого блока цилиндров использует по 2 распредвала.

ГБЦ двигателя G6BA

ГРМ использует систему DOCH, привод представляет собой ремень с гидравлическим натяжителем. Впускные распредвалы приводятся в движение ремнем, а впускные валы прокручиваются распредвалами с помощью цепи.

Клапаны регулируются автоматически за счет гидрокомпенсаторов, однако это также становится причиной требовательности мотора к качеству и количеству масла. Архитектура двигателя отличается небольшим ходом поршня (75 мм) и диаметром цилиндра 86,7 мм. Благодаря этим конструкционным особенностям мотор легко развивает высокие обороты.

Поршни с шатунами двигателя G6BA

Впускной коллектор отличается изменяемой длиной. Конструкция реализована двумя электромагнитными клапанами, регулирует которые ЭБУ мотора. Благодаря такому решению расход топлива существенно снижается без потерь в отдаче на всех диапазонах оборотов.

Модифицированный вариант – модель G6EA

Модифицированный вариант – модель G6EA – использует систему изменения фаз распределения топлива CVVT. Впускные распредвалы оснащены муфтами, которые вместе с впускным коллектором изменяемой геометрии обеспечивают развитие мощности до 189 л.с. Такая реализация также позволяет развить максимальный для всей линейки показатель крутящего момента – 260 Нм.

замена цепи ГРМ Санта Фе 2

Используемые запчасти

• 24321-25000 — цепь грм
• 24410-25001 — натяжитель
• 24431-25001 — успокоитель
• 24321-25000 — успокоитель
• 22441-2G100 — прокладка крышки клапанов
• 21421-25002 — сальник коленвала
• 24322-25050 — цепь масляного насоса
• 24470-25052 — натяжитель цепи масляного насоса
• 24461-25051 — успокоитель
• 24471-25051 — успокоитель
• 25130-25002 — прокладка помпы
• 25462-21010 — уплотнительное кольцо

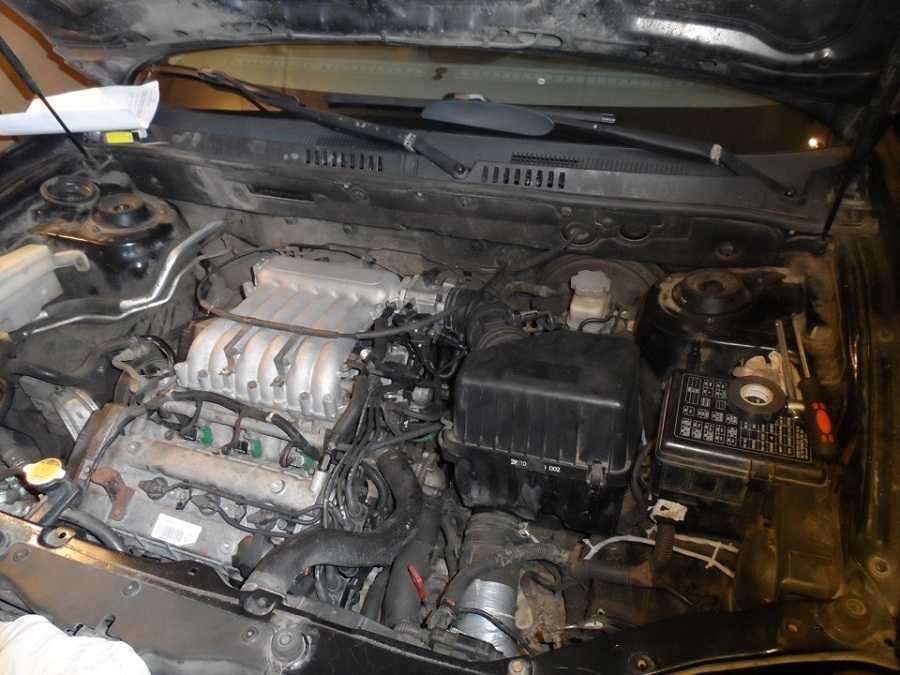

• Модель: Hyundai Santa Fe SM
• Тип кузова: универсал
• Год, пробег: 2004, 189 000 км
• КПП, привод: автомат, полный
• Двигатель: 2.7 бензин

Причина обращения в автосервис Хендай Санта Фе «Авто-Миг»:

замена ремня ГРМ Санта Фе классик

замена ремня ГРМ после покупки

Диагностика выявила следующее:

после снятия обнаружено что ремень ГРМ весь в трещинах, а это никак не соответствует заявлению клиента о том что он его менял прямо перед продажей авто. В данном случае новому владельцу повезло что ремень не порвался или не срезало зубья, в противном бы случае обрыв ремня мог бы повлечь за собой дорогостоящий ремонт двигателя. Достаточно часто те кто продают машины (особенно перекупы), что бы поднять стоимость продаваемого автомобиля говорят что машина только что прошла большое ТО и на нее не жалели денег. Это может быть как правдой, так и нет. Поэтому что бы избежать внезапной поломки следует просто проверить свой будущий автомобиль перед покупкой.

Выполненные работы:

• замена ремня ГРМ
• замена роликов ГРМ

Двигатель d4ea – капитальный и текущий ремонт. Замена привода и ремня ГРМ.

Силовые агрегаты на новых современных моделях Хендай при определенном пробеге начинают приходить в негодность, и им требуется регулярный квалифицированный уход. В самом начале покупки хёндай вы сможете обойтись просто своевременной заменой масел, прокладок, фильтров и других наименований расходных комплектующих. Но чем больше машина эксплуатируется, тем чаще будут возникать проблемы с мотором.

Проблемы в двигателях Хундай проявляются как следствие износа основных деталей агрегатов и механизмов. При постоянном взаимодействии детали перетираются и между ними появляются зазоры. В результате топливо и масло протекает, и значительно возрастают параметры расхода топлива, смазочного материала. При этом значительно снижается показатель мощности мотора, что сопровождается появлением посторонних шумов и звуков.

Чем больше у Хендай пробег, тем чаще вы будете появляться в местных автосервисах для устранения появившихся неисправностей. При этом после диагностики придется ставить машины на текущий или капитальный ремонт.

Привод газораспределительного механизма дизеля D4EA

Проверка технического состояния привода ГРМ

2. Проверить ремень ГРМ (А) на наличие повреждений, а также попадания масла или хладагента. Если масло или охлаждающая жидкость просочились на ремень, нужно заменить его.

Удалить с поверхности ремня масло, если оно попало на ремень.

3. Проверить шестерню распределительного вала. Проверить шестерню распределительного вала, коленчатый вал, шкив натяжителя, ролик на износ и повреждения. При необходимости заменить детали.

4. Проверить шкив натяжителя и ролик на наличие шума, плавно проворачивая их. При необходимости заменить детали.

5. Если на шкиве есть подтеки грязи от подшипника, заменить шкив.

Снятие привода

1. Снять переднее правое колесо автомобиля.

Поднять натяжитель ремня вверх, чтобы снять ремень привода вспомогательного оборудования (А).

Отвернуть болты и гайки крепления и снять кронштейн крепления двигателя (А).

Отвернуть болты крепления и снять верхнюю крышку приводного ремня ГРМ (А).

Отвернуть болты крепления и снять шкив коленчатого вала (А).

Отвернуть болты крепления и снять нижнюю крышку приводного ремня ГРМ (А).

Если снять натяжитель, ухудшится работоспособность.

Отвернуть болты крепления и снять опорный кронштейн двигателя (А).

Совместить установочный метки (А, В) на шестерне распределительного вала (С) и шестерне коленчатого вала (D) с метками (Е, F) на головке блока цилиндров (G) и на корпусе масляного насоса (Н), проворачивая коленчатый вал.

Установить палец (А) в совмещенные отверстия в корпусе натяжителя ремня (В).

Используя торцовый ключ (5 мм) (А), отпустить стопорный болт (В).

Затем, провернуть натяжитель (С) по часовой стрелке до упора вместе cглавным болтом (D) и 12 миллиметровым накидным ключом (Е), затянуть стопорный болт (В).

Снять приводной ремень ГРМ.

Если ремень будет использоваться повторно, на него, перед снятием, необходимо нанести метку, указывающую направление вращения.

Установка привода

Совместить установочные метки (А) на шестерне распределительного вала (В) с меткой (С) на головке блока цилиндров (D).

Совместить установочные метки (А) на шестерне коленчатого вала (В) с пальцем (С), установленным в корпус масляного насоса (D).

Установить приводной ремень ГРМ. Установку необходимо производить в следующей последовательности: шестерня коленчатого вала (В) ► шкив водяного насоса (С) ► промежуточный шкив (D) ► шестерня распределительного вала (Е) ► натяжитель ремня привода ГРМ (F).

— Провернуть автоматический натяжитель (С) против часовой стрелки до упора.

— Провернуть коленчатый вал вручную на один полный оборот (по часовой стрелке), чтобы установить поршень первого цилиндра в ВМТ

Используя специальный ключ, завернуть стопорный болт. Момент затяжки10- 12 Нм.

Извлечь стопорный палец и натяжителя (А).

Установить нижний опорный кронштейн двигателя.

Затянуть болты крепления с моментом затяжки 43 — 55 Нм.5.

Установить верхнюю (А) и нижнюю крышку (В) приводного ремня ГРМ.

Затянуть болты крепления с моментом затяжки 7,8 — 11,8 Нм

Чтобы установить ремень (А), нужно поднять вверх натяжитель.

Установить шкив коленчатого вала. Затянуть болты крепления с моментом затяжки 30 — 34 Нм.

Установить кронштейн крепления двигателя.

Установить ремень привода вспомогательного оборудования следующим образом: генератор ► усилитель руля ► ролик ► компрессор ► шкив коленчатого вала ► натяжитель.

источник

Характеристики

Тип двигателя	Дизельный
Мощность	113 — 126 л.с. (83 — 93 кВт)
Крутящий момент	245 — 255 Н·м
Объем	1991 куб. см.
Конструкция	рядный
Тип топлива	Дизель
Топливная смесь	Непосредственный впрыск
Система питания	Турбонагнетатель
ГРМ	SOHC/OHC
Привод ГРМ	Зубчатый ремень
Управление клапанами	тяговое коромысло
Тип охлаждения	жидкостное
Компрессия	17.7 : 1
Диаметр цилиндра	83 мм
Ход поршня	92 мм
Количество цилиндров	4
Количество подшипников коленчатого вала	5
Количество клапанов	16
CO2, г/км	Евро 3

Мотор развивает в зависимости от модификации:

• максимальная мощность — от 112 до 140 л.с. при частоте вращения 4000 оборотов в минуту (машины, ввезенные из Кореи, могут развивать до 151 л.с.);
• крутящий момент — от 250 до 300 Н/м при частоте 2000-2500 об/мин.

Расход дизельного топлива находится в пределах 4,6-9,2 л. Встречаются образцы с изношенной аппаратурой подачи топлива и поршневой группой, расходующие до 12-14 л солярки и больше. В зависимости от настроек блоков управления и форсунок моторы удовлетворяют экологическим нормативам Евро 3 или 4. По оценкам владельцев ресурс силового агрегата составляет 250 тыс. км и более.

Параметры поршневой группы:

• диаметр — 83 мм;
• ход — 92 мм;
• степень сжатия на всех вариантах составляет 17,3 ед.

Оба варианта турбо-дизельного двигателя оснащены идентичными блоками и головками. Диаметр и количество клапанов, схема привода механизма газораспределения идентичны. Более мощный вариант комплектуется клапаном EGR с иными параметрами, оборудован сажевым фильтром, снижающим вредные выбросы в атмосферу. Дополнительно используется иной топливный насос и установлен модифицированный блок управления двигателем.

Базовой версией турбо-дизеля является 112-сильный мотор, оборудованный турбиной с фиксированной геометрией. Интенсивность наддува регулируется специальным клапаном, перепускающим часть газов в выхлопной тракт. На моторы устанавливается компрессор фирмы Mitsubishi модель TD025М. Узел поставляется в запчасти как в оригинальной упаковке Hyundai, так и в варианте Mitsubishi. Этот вариант мотора часто называют версией с турбиной WGT.

Мотор, развивающий мощность 140 л.с., отличается иной системой наддува, включающей в себя регулируемый нагнетатель Garrett GTB1649V. Использование регулятора позволило увеличить мощность мотора, а также расширило диапазон работы компрессора. Для обозначения силового агрегата используется термин — с турбиной VGT.

Когда менять

Согласно регламенту ТО Хендай Санта Фе, как на бензиновых, так и на дизельных двигателях, производитель рекомендует менять ремень ГРМ через каждые 60 тыс. км пробега. По факту, оригинальные ремни ГРМ обычно имеют больший ресурс. Многие автовладельцы Санта Фе делают его замену через 70-90 тыс. км пробега. В этом случае, после регламентного пробега нужно делать постоянный контроль ремня ГРМ, так как его обрыв грозит погнутыми клапанами, и в некоторых случаях пробитой головкой цилиндра.

• https://santavod.ru/zamena-remnya-grm-henday-santa-fe/
• https://www.mysanta-fe.ru/engine/zamena-remnya-grm-i-pompy-xyundaj-santa-fe.html
• https://m.etlib.ru/blog/670-remen-grm-na-santa-fe

2.7 л. V6 G6BA/G6EA

Флагманским двигателем первого поколения Santa Fe на отечественном рынке стал V-образный «атмосферник» на шесть цилиндров с обозначением G6BA. Двигатель относится к семейству Дельта, однако он не претерпел кардинальных изменений, по сравнению с моторами прошлого семейства Сигма. Из главных отличий – облегчённая алюминиевая ГБЦ и пластиковый впускной коллектор.

В 2006 году ему на смену пришёл мотор серии Дельта Мu. Двигатель являлся просто более мощной версией своего предшественника. Прирост мощности удалось достичь за счёт применения системы регулирования фаз CVVT.

Эти двигатели не получились абсолютно беспроблемными, но их потенциально возможные пробеги вполне могут составить 300-400 тысяч км.

Общая конструктивная база привела к наличию общих характерных проблем и неисправностей. Одной из главных и опасных особенностей таких моторов называют конструкцию впускного коллектора. Он выполнен из пластика, при этом в нём присутствуют вихревые заслонки. Воздействие вибрации работающего двигателя на слабое непродуманное крепление в виде маленьких болтиков может привести к тому, что заслонки открутятся и попадут в камеры сгорания. Такая неприятность может случиться уже в районе 70 тысяч. В своё время эта история получила настолько широкую известность, что производителю пришлось проводить отзывную кампанию.

Если же такое уже произошло, то наверняка придётся делать капитальный ремонт двигателя. Края поршней разрушаются от ударов, попавших в камеру заслонок. Это приводит к стуку поршневой. Кроме этого возможно даже появление задиров на цилиндрах.

Может возникнуть угар масла или резкое падение его уровня. Иногда дело доходит даже до проворота шатунных вкладышей. Причина таких неприятностей – выработка поршневых колец.

Проблемы с натяжением ремня ГРМ, в итоге, могут привести к его обрыву. За этим следует повреждение клапанов, поэтому стоит периодически контролировать натяжение привода. Гидрокомпенсаторы могут досаждать шумом от своей работы. Скорее всего это свидетельство скорого выхода их из строя.

Какой ремень генератора подходит на Санта Фе. Цена

Для того, чтобы правильно подобрать и купить ремень навесных агрегатов для Санта Фе, следует знать, что для разных типов двигателей будут разные ремни.

Предложения по РВА:

6PK2000: Bosch 1987947956 – 800 рублей; Hyundai/Kia 2521237182 — 1400 рублей.

252122G100: Hyundai/Kia 252122G100 – 1400 руб, Gates K061015 – 1450 рублей, Rib-top 6PK2576 – 970 руб., Dongil 6PK 2576 – 1100 руб., Dayco 6PK2576S – 1200 руб., Dongil 6PK2506 – 600 руб., Kross KM5301724 – 2400 руб.

2521227010: оригинал Hyundai/Kia 2521227020 – 900 руб., Dayco 6PK1510 – 560 руб., Amd AMDBL157 – 300 руб., Gates 6PK1513 – 900 руб., Contitech 6PK1510 – 800 руб., Bosch 1987948309 – 600 руб., Gates 6PK 1510 — 700 руб., Aywiparts AW2130482 – 500 руб., Amiwa 2914130 – 430 рублей.

Замена ремня ГРМ сколько стоит?

И, наконец, мы постараемся дать вам представление о цене, если вы хотите поменять ремень ГРМ своего Hyundai Santa Fe

Обратите внимание, что если вы сделаете это в гараже бренда или в автоцентре, таком как Feu Vert, цена может сильно варьироваться, но в целом мы оцениваем, что цена распределения варьируется между 400 и 900 евро , в зависимости от места, где вы это делаете, и вашего двигателя. Обратите внимание, что в комплекты входят ремень, натяжные ролики и водяной насос

Если, возможно, у вас возникнут дополнительные вопросы о Hyundai Santa Fe, не стесняйтесь обращаться к нам. Hyundai Santa Fe категория.

Выбор нового ремня

Сегодня на автомобильном рынке существует множество магазинов, которые предлагают продукцию различных брендов. Более дорогие модели относятся к известным производителям, а более дешевые – китайского происхождения (как правило, без опознавательных знаков и логотипов).

Ремень ГРМ – это важная деталь, деньги на которой экономить не стоит. Ведь при обрыве придется делать силовому агрегату капитальный ремонт. Поэтому желательно использовать оригинальную деталь или выбрать качественный аналог известных производителей.

Производители, которые изготавливают качественные ремни ГРМ:

• Contitech;
• Bosch;
• Dayco;
• Gates.

После выбора подходящего ремня можно перейти непосредственно к замене элемента.

Когда требуется менять?

Замена ремня ГРМ на Хендай Санта Фе осуществляется примерно 1 раз в 50-70 тысяч километров. Интервал замены может быть сокращен или увеличен. Все зависит от того, в каких условиях эксплуатируется транспортное средство. Ведь помимо цифр в виде пройденного километража, после которого рекомендуется замена, существуют еще и другие признаки необходимости замены.

Основные признаки необходимости замены замены ремня ГРМ на Хендай Санта Фе 2.0:

• Ремень расслаивается, трескается или лохматится;
• Использование транспортного средства в плохих дорожных условиях или в городе;
• Стук в подкапотном пространстве;
• Кручение стартера вхолостую;
• Появление дыма черного цвета;
• При визуальном осмотре расходный элемент провисает.

Это лишь несколько причин, при которых следует провести незамедлительную проверку и, при необходимости, заменить. Для смены необходимо приобрести новую расходную деталь. И тут возникает еще один вопрос: как правильно выбрать ремень ГРМ.

Как заменить приводной ремень и шкив генератора на Santa Fe 2.2

1. Выворачиваем руль максимально вправо;
2. Снимаем защиту двигателя за передним правым колесом;
3. Снимаем и отодвигаем в сторону бачок ГУРа;
4. Снимаем приводной ремень;
5. Откручиваем шкив генератора;
6. Устанавливаем новый шкив;
7. Надеваем на двигатель новый приводной ремень;
8. Устанавливаем на место защиту за колесом;
9. Устанавливаем на место бачок ГУРа.

Для замены приводного ремня на данном автомобиле нам необходимо отодвинуть в сторону расширительный бачок ГУРа. Но шланги отсоединять от него не нужно.

Чтобы снять бачок, необходимо потянуть его вверх и вытянуть бачок из паза на кронштейне.

Снизу расширительного бачка есть две направляющие, которыми бачок становиться в уплотнители кронштейна. При снятии и установке бачка нужно быть аккуратными, чтобы не сломать эти направляющие.

Отодвинули бачок ГУРа и у нас открылся доступ к ременному приводу двигателя.

Теперь необходимо освободить доступ со стороны правого колеса. Само колесо можно не снимать, а добраться до защитки из смотровой ямы или лёжа на спине, вывернув колесо максимально вправо.

Сняли боковую защиту двигателя и теперь у нас есть доступ к двигателю снизу. Ключом на 17 мм проворачиваем натяжной ролик приводного механизма, ослабляя натяжку ремня. Снимаем ремень.

Осмотр приводного механизма показал неисправность обгонной муфты генератора. Для её замены снимаем защитный колпачок муфты, поддев её плоской отверткой.

На данном генераторе, на якоре, нет граней для фиксации якоря от прокручивания. Поэтому придется снимать обгонную муфту генератора с помощью пневмопистолета.

Так как пневмопистолет не совсем помещается под капотом, для откручивания муфты мы решили использовать карданчик. Также нам необходим специальный ключ для обгонных муфт.

Сняли старую обгонку и сравниваем её с новой. Мы для установки выбрали обгонную муфту фирмы INA.

Прикручиваем новую муфту так же как и откручивали старую, с помощью пневмопистолета. Устанавливаем защитный колпачок.

Устанавливаем новый ремень генератора, предварительно сравнив его со старым ремнем.

Устанавливаем на место бачок ГУРа и нижнюю защиту, и заканчиваем работу по замене приводного ремня.

Источник

Салон и кузов корейского семейника

«Хендай Санта Фе» — поистине семейное авто. Просторно и уютно на обоих рядах кресел. Задние сиденья, как и передние, умеют ездить по салазкам и допускают регулировку спинок по наклону. Пол у задних пассажиров ровный, поэтому даже троим взрослым здесь будет комфортно.

Багажник при сложенных сиденьях претендует на полноценное спальное место для нескольких человек, да и холодильник или другой габаритный предмет перевезти будет легко. Объем кладовки — 585/1680 литров, под полом предусмотрена пара больших отделений для всякой мелочи или инструментов.

Кожзам на сиденьях относительно прочный, чего не скажешь про руль. Он уже к 50 тыс. км протирается и выглядит как при 200 тыс. км пробега. Пластик повсеместно мягкий и не скрипит даже со временем, но дизайн интерьера на любителя, да и кнопки не всегда расположены там, где их ожидаешь увидеть. Подогрев руля, например, в комплектациях Comfort и Dynamic включается на рулевой колонке. Если не знать, то можно подумать, что его и вовсе нет.

Дорестайлинговый «Санта» провалил испытания на безопасность американского института IIHS. Поэтому обновленной версии с 2015 года перекроили силовую структуру и увеличили процент высокопрочных сталей кузова, усилили лонжероны и изменили точки крепления дверей.

Также в рестайловых версиях имеется множество электронных помощников, например, система автоматического торможения, адаптивный круиз-контроль, система слежения за полосой и система мониторинга «слепых» зон. Помимо этих функций, у Santa Fe есть бесключевой доступ, камеры кругового обзора, память и вентиляция сидений, панорамная крыша и многое другое. Одним словом, «кореец» нашпигован по полной.

ЛКП у «Санты» образцовое. Следов коррозии нет даже на самых возрастных автомобилях, а краска не облезает. Если обнаружили что-то подобное, скорее всего, это последствия ДТП.

Также читайте: Как американцы переосмыслили «Мерседес»: обзор Jeep Grand Cherokee IV (Wk2)

Когда менять ремень ГРМ?

Если придерживаться рекомендации производителя, то замену ременной передачи следует производить после 150 000 км. Казалось бы, в течение этого срока можно не волноваться о состоянии привода, но под воздействием различных факторов привод изнашивается раньше этого срока.

Один из основных факторов, который обязательно повлияет на более ранний износ ремня, – это экстремальное вождение автомобиля. В этом случае ремень получает повышенную нагрузку, от чего он отслужит свой срок несколько раньше. Повышенные нагрузки – также влияют на состояние расходников. А еще, если не следовать правилам установки ремня, то это тоже обязательно повлияет на срок его службы. Ремень очень быстро убьет попадающее на него масло. Значит, обязательно нужно заблаговременно устранять причину попадания масла и других рабочих жидкостей на ремень, сменив сальники

Во время обследования состояния ременной передачи обязательно обратите внимание на то, в каком состоянии находятся натяжной ролик и помпа. Особенно это касается натяжного ролика, так как он вырабатывает свой ресурс гораздо раньше

А сейчас подробнее о том, какие факторы будут свидетельствовать о том, что ресурс эксплуатации ременной передачи уже выработан. Во-первых, об этом будет свидетельствовать наличие трещин на поверхности ремня. И чем больше трещин, тем быстрее расходник должен быть заменен, иначе он обязательно оборвется. В числе факторов можно назвать еще и сколы, износ зубьев и расслаивание материала.
Замену ременной передачи следует выполнять на эстакаде, приготовив для этого все необходимое оборудование. Собственно, готовить придется не очень много – всего лишь набор необходимых инструментов и новые расходники. Как уже говорилось выше, из расходных материалов вам понадобится новый ремень, натяжной ролик, сальники и прокладки. Когда все будет приготовлено, можно начинать. При этом не следует забывать о соблюдении мер безопасности.

1. Прежде всего, нужно обесточить автомобиль, отключив левую клемму аккумуляторной батарей. Затем автомобиль устанавливается на ровную поверхность. Обязательно позаботьтесь о том, чтобы машина была зафиксирована.
2. После этого придется демонтировать ремешок гидроусилителя руля. Сам гидроусилитель снимать не нужно, его можно просто отвести в сторону.
3. Ослабляем натяжитель и снимаем привод генератора. Эта операция требует соблюдения безопасности, так как можно повредить масляный щуп.
4. Продолжаем снимать приводы. Следующим на очереди – привод кондиционера. Но сначала нужно также ослабить его натяжитель.
5. Теперь нужно выставить двигатель в режим так называемой верхней мертвой точки. Для этого нам потребуется помощник. Нужно попросить его сесть за руль и выжать тормоз на пятой передаче. После этого выкручиваем болт крепления коленвального шкива. Шкив нужно снять. Скорее всего, при этом возникнут сложности, тогда просто раскачиваем шкив до тех пор, пока он ни снимется.
6. После этого можно приступать к снятию верхней крышки кожуха ГРМ. Для этого придется вывернуть несколько болтов.
7. Теперь начинаем выставлять метки на валах. Для этого крутим коленвал до полного совмещения находящейся на ней метки с меткой, которая расположена на двигателе. Метки на распредвалах должны совместиться с метками на крышке ГРМ.
8. Сейчас приступаем к непосредственному снятию ременной передачи. Сначала отворачиваем ролик натяжения ремня и снимаем его. Но снимать ролик нужно только в том случае, если требуется его замена. Снимаем ремень. На этом процедуру демонтажа ременного привода можно считать законченной, и можно начинать монтировать новые расходники.
9. Сначала устанавливаем натяжитель. После этого проверяем совмещение меток и начинаем установку новой ременной передачи.

10. Ремень натягивается в следующей последовательности: шкив коленвала, шестерня распредвала, обводной и натяжной ролики.

11. Теперь производим натяжку ремня. Натяжитель примет положенное ему положение, когда будет ослаблено его крепление.

12. Сейчас нам снова нужно проверить совмещение меток. Для этого нужно прокрутить коленвал вправо. Возможно, с первого раза не получится это сделать. Тогда процедуру придется повторить.
13. После этого нам остается только проверить работу мотора. Включаем его и слушаем. При наличии скрежета или другого неестественного шума придется проделать установку ременной передачи еще раз.

Замена ремня ГРМ на Hyundai Santa Fe 2.0

После выбора ремня следуют и другие подготовительные процессы. Например, требуется изучить правила техники безопасности в период осуществления замены, а также подобрать нужные инструменты.

Список необходимых инструментов:

• Отвертки (как большие, так и маленькие);
• Молоток;
• Зубило;
• Набор ключей;
• Фиксаторы;
• Чистая ветошь;
• Домкрат.

Правила техники безопасности:

1. Перед осуществлением процедуры необходимо надеть тканевые перчатки.
2. Установить транспортное средство на ровную площадку. Это может быть крытое или открытое безлюдное пространство. Можно воспользоваться эстакадой, смотровой ямой или подъемником.
3. Стоит обезопасить от движения транспортное средство, ведь рычаг переключения передач устанавливается в нейтральное положение. Для этого следует установить противооткатные опоры.
4. Обесточить бортовую сеть путем отключения минусовой клеммы аккумулятора.

После соблюдения правил техники безопасности и подготовки необходимых инструментов, можно приступить к процедуре замены.

Пошаговая инструкция по замене ремня ГРМ на Хендай Санта Фе 2.0 дизель:

1. Открыть подкапотное пространство и снять декоративную накладку силового агрегата.
2. Демонтировать переднее правое колесо. Затем снять пластиковую защиту арки.
3. Головкой на 17 мм ослабить автонатяжитель расходного элемента.
4. Ослабить расходник и снять его. Снять натяжитель ремня и сам элемент со шкивов навесного оборудования.
5. Демонтировать 4 болта, чтобы снять защитную крышку газораспределительного механизма. После этого откручивается еще 5 болтов, для снятия второй крышки. Нижняя крышка крепится на 12 болтах, их также необходимо открутить.
6. Демонтировать защиту силового агрегата и аккуратно приподнять картер при помощи домкрата. Снять опору силового агрегата.
7. Демонтировать опорный ролик ГРМ и натяжитель.
8. Снять ремень газораспределительного механизма и установить новый. Выставить по трем основным меткам (коленчатого вала и двух распределительных валов).
9. Установить все оборудование в обратной последовательности.

Процедура замены ремня на Хендай Санта Фе достаточно сложная. Для облегчения работы рекомендуется выполнять описанные выше действия с напарником.

Особенности замены на других модификациях Санта Фе

На других модификациях Санта Фе замена ремня ГРМ осуществляется похожим образом. Речь идет о замене ремня ГРМ на Санта Фе 2.2 дизель и о замене ремня ГРМ Хендай Санта Фе 2.7.

Процедура осуществляется следующим образом:

1. Снимается декоративная крышка двигателя, а после переднее правое колесо.
2. Демонтируется все навесное оборудование и опора двигателя.
3. Снимаются защитные кожухи газораспределительного механизма, а после натяжитель.
4. Появляется доступ к ремню. Снимается старый расходник и устанавливается новый.
5. Процедура осуществляется в обратной последовательности.

Если водитель не уверен в том, что справится с заменой самостоятельно, лучше доверить процесс мастерам. Если есть должный опыт в разборке других сложных технологических деталей и автовладелец понимает предназначение газораспределительного механизма, самостоятельная замена ремня станет не только более дешевой процедурой, но и принесет опыт.

Выбор нового ремня

Сегодня на автомобильном рынке существует множество магазинов, которые предлагают продукцию различных брендов. Более дорогие модели относятся к известным производителям, а более дешевые – китайского происхождения (как правило, без опознавательных знаков и логотипов).

Ремень ГРМ – это важная деталь, деньги на которой экономить не стоит. Ведь при обрыве придется делать силовому агрегату капитальный ремонт. Поэтому желательно использовать оригинальную деталь или выбрать качественный аналог известных производителей.

Производители, которые изготавливают качественные ремни ГРМ:

• Contitech;
• Bosch;
• Dayco;
• Gates.

После выбора подходящего ремня можно перейти непосредственно к замене элемента.

Список моделей авто, в которых устанавливался

Достаточно простое устройство ДВС дизельного типа позволило комплектовать мотором D4EA следующие автомобили Hyundai:

• ix35 – переднеприводный кроссовер;
• Tuscon – 2004 – 2009, семейный кроссовер;
• Trajet – 2000 – 2008, многозадачный минивэн;
• Santa FE – 2001 – 2006, среднегабаритный кроссовер;
• Elantra – 2000 – 2006, седан;
• Sonata NF – 2004 – 2010, седан бизнес класса.

Конвейерная форсировка силового привода сразу с завода также пригодилась другому корейскому автопроизводителю для установки в модели Kia:

• Sportage – 2004 – 2010, кроссовер;
• Cerato – 2003 – 2010, хетчбэк;
• Carens – 2006 – 2012, хетчбэк.

Kia Carens

Ходовая

На передней оси установлены стойки Макферсон, а на задней – продольные и поперечные рычаги. Энергоемкая и мягкая подвеска буквально поглощает неровности. Однако в поворотах кузов сильно кренится, и ощущается острая нехватка боковой поддержки в креслах.

Известная проблема – гуляющий передний стабилизатор поперечной устойчивости. Он начинает стучать по лонжерону. Для излечения достаточно заменить втулки и стойки стабилизатора. К сожалению, некоторые отчаявшиеся владельцы прибегают к недопустимым мерам. Они с помощью молотка деформируют лонжерон.

Шаровые опоры передних рычагов (300-500 рублей) сдаются после 80-120 тыс. км. Сайлентблоки живут свыше 150-200 тыс. км. Стоимость рычага в сборе – от 3 000 рублей.

Рычаги задней подвески прослужат более 150-200 тыс. км. Порой возникают сложности при обновлении продольных рычагов – болт прикипает к внутренней втулке.

Ступичные подшипники пасуют, минуя отметку 150-250 тыс. км. Меняются они отдельно от ступицы и стоят от 600 рублей.

Рулевая рейка может застучать или потечь после 150-200 тыс. км. Ценник на новую рейку стартует с отметки 13 000 рублей.
