Правила эксплуатации и техобслуживания фар vw passat b5

Замена ламп освещения салона

1 Замена ламп производится с учётом следующих замечаний:

а) Перед началом работы отсоедините отрицательный провод от аккумулятора (см. параграф 1).

б) Помните, что если свет был выключен недавно, то лампочка может быть горячей.

в) Всегда проверяйте контекты лампочки и её патрона (питаюший(ие) и «мессу»). Перед устеновкой новой лампы ржавые или окислившиеся контакты нужно почистить.

г) При установке лампочки с «защёлкивающимся» замком убедитесь в том, что её питающий контвкт расположен непосредственно напротив контекте самой лампочки.

а) Всегда заменяйте лампочки новыми соответствующего типа и мощности

Перед установкой почистите их (особенно это важно для ламп фар и проти-вотуманных фонарей]

Фонари для чтения/подсветки салона

2 Отсоедините рассеиватель от фонаря (рис. 8.2).

3 Выньте из патрона лампочку. Лампочка фонаря для чтения крепится фиксатором, а лампочка фонаря дляпросмотра карт про сто вставляется в патрон (рис. 8.3).

4 Установка производится в порядке, обратном снятию.

5 Отсоедините расссеиватель/фонарь, поверните и выньте патрон с лампочкой (рис. 8.5).

6 Установка производится в порядке, обратном снятию.

Фонари подсветки багажника и перчаточного яшика

7 Снимите рассеиватепь/корпусаэонаря и выньте лампочку из патрона. При работе с фонарбм подсветки «бардачка» сначала отсоедините рассеиватель сверху (рис. 8.7).

8 Установка производится в порядке, обратном снятию. Удостоверьтесь в том, что лампочка работает.

Рис. 8.2. Аккуратно отсоедините рассеиватель

Рис. 8.3. Выньте лампочку для просмотра карт

Рис. 8.5. Поверните и выньте патрон с лампочкой

Рис. 8.7. При снятии подсветки ‘бардачка* отсоедините рассеиватель сначала сверху

Рис. 8.9. Выньте лампочку из патрона

Фонари в солнцезащитном козырьке

9 Выньте рассеиватель. Выньте лампочки из патронов (рис. 8.9).

10 Установка производится в порядке, обратном снятию.

Лампочки приборной пвнели

11 Снимите приборную панель как описано в параграфе 10.

12 Для того чтобы заменить лампочки, поверните на 1/4 оборота против часовой стрелки и выньте лампочку. В зависимости от исполнения лампочка может выниматься из патрона, а может не выниматься.

13 Установка производится в порядке, обратном снятию.

Лампочке подсветки прикуривателя

14 Откройте пепельницу, отожмите фиксаторы и снимите пепельницу. Отсоедините электрический разъём. •

15 Не вынимая прикуривателя из гнезда, выньте из него с задней стороны патрон. Выньте из патрона лампочку.

16 Установка производится в порядке, обратном снятию.

Лампочки подсветки элементов управления (кнопок, выключателей, и т. п.)

17 Обычно эти лампочки нельзя отделить от элемента управления. Выньте элемент управления, как описано в параграфе 6.Замените лампочку, если такая возможность есть, если же такой возможности нет, то замените элемент управления.

Лампочка подсветки панели управления отопителем

18 Лампочки можно заменить только на автомобилях без кондиционера.

19 Выньте центральный вращающийся выключатель.

20 Выньте из патрона лампочку (см. рис. 9.3 главы 3).

21 Установка производится в порядке, обратном снятие.

Источник

4. Замена ламп

Фары с газоразрядными лампами

У газоразрядных ксеноновых ламп выше интенсивность освещения, а спектр света приближается к спектру дневного света. После включения газоразрядных ламп яркость света достигает максимального значения не более чем через три секунды. В связи с большей интенсивностью света и более широким углом освещения не требуется применение противотуманных фар на автомобиле.

1. Газоразрядная лампа.
2. Электроды.
3. Стеклянная колба с ксеноном.
4. Блок запуска ксеноновой лампы.
5. Электрический разъем.
6. Исполнительный двигатель корректора света фар.

Газоразрядная лампа представляет собой стеклянную колбу, заполненную ксеноном, в которой установлены на определенном расстоянии два электрода. При подаче напряжения к электродам лампы возникает дуговой разряд. Для обеспечения нормальной работы газоразрядной лампы используются электронное устройство управления и высоковольтный блок. Для того чтобы образовался дуговой разряд, необходимо подвести к лампе напряжение около 28000В. Газоразрядная лампа по сравнению с галогенной лампой мощностью 55Вт обеспечивает в два раза большую интенсивность света, при этом мощность лампы составляет 35Вт. Газоразрядные лампы имеют очень большой срок службы.

На автомобилях с газоразрядными фарами имеется динамическая регулировка света фар в вертикальной плоскости, которая оперативно реагирует на наклоны кузова автомобиля.

Датчики, расположенные в передней и задней частях автомобиля, реагируют на изменение высоты установки автомобиля. На основании информации от датчиков блок управления подает сигналы исполнительным электродвигателям, которые изменяют положение рефлекторов фар. При этом обеспечивается постоянное и равномерное освещение дороги при движении автомобиля. Ручная корректировка света фар не предусмотрена. Если появляется дефект в системе регулировки дальности света фар, свет фар устанавливается в самое нижнее положение.

Расположение лампочек в левой фаре

А. Лампа ближнего света.

В. Лампа переднего габаритного света.

С. Лампа дальнего света ипротивотуманного света.

Перед заменой лампочки внешнего освещения снимите провод «массы» с аккумулятора. Помните, что, если лампочка только что горела, она может быть слишком горячей.

Перед заменой лампочки внешнего освещения проверьте соответствующую электрическую цепь и предохранитель. Не касайтесь стеклянной колбы лампы голыми руками. Отпечаток пальца испаряется и осаждается на рефлекторе, в результате чего ухудшается освещение. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа

Появившиеся из-за неосторожности пятна от прикосновений протрите чистой безворсовой тряпкой или спиртом

При замене ксеноновых ламп необходимо быть очень внимательным и осторожным, так как от источника питания этих ламп можно получить сильный удар тока.

Замену газоразрядных (ксеноновых) ламп, которые можно распознать по наклейке со знаком высокого напряжения на корпусе лампы, не рекомендуется производить самостоятельно.

Внимание: В лампах накаливания Н7 повышенное давление, и они могут лопнуть при замене, поэтому при замене этих ламп следует надеть перчатки и защитные очки

Тема: Как разобрать фару?

Опции темы

• Версия для печати
• Отправить по электронной почте…
• Подписаться на эту тему…

Поиск по теме

Оценка этой теме

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

Как разобрать фару?

И как его потом назад поставить? Чем клеить?

Т.е. взять духовку, разкочегарить до 180 гр., положить туда фару и снимать? Это не шутка? Она не расплавится?

Постой в духовку отправлять, тут где то тема есть в разделе тюнинга по разбору фары глянь в поиске.

По существу-принцип склеивания поворотника отличается от склеивания фары.В фаре используется герметик в качестве связующего материала.Поворотник склеен иначе,без использования герметика,который можно разогреть. Поворотник резать,расклеить не получится.Аналогично и с повторителем поворота в зеркале.

Уже начал разбирать? Надо ж второй подвести из Рыльска.

Ты его наверное плохо перемешивал)))))))))))

По существу-принцип склеивания поворотника отличается от склеивания фары.В фаре используется герметик в качестве связующего материала.Поворотник склеен иначе,без использования герметика,который можно разогреть. Поворотник резать,расклеить не получится.Аналогично и с повторителем поворота в зеркале.

=))) хрен с ним, выкинул уже, да, там клей был, никак не расклеивался, сломался и я выкинул в итоге!

19-го буду в Курске. Наберу. Про шнурок помнишь разговор был? Готов купить.

очень хочу разобрать фару, сам боюсь браться, может кто поможет — я отблагодарю

мне нужно только разобрать фару, сборку фары и пропайку диодов я сделаю сам

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Снятие и установка

Причины, по которым снимают противотуманные фары на Фольксваген Пассат Б5 и других модификациях VW, разные:

• Стекло разбилось камнем с дороги.
• В рамках тюнинга, когда оптику меняют на более совершенные приборы.
• Если поликарбонат запотевает, необходимо слить конденсат, герметизировать устройство.

Фары нуждаются в мойке: для этого их также сначала снимают.

Как снять

Показательный пример – снятие ПТФ с Passat в кузове B6 с целью замены лампы. Сначала необходимо убрать решетку – она держится на двух болтах.

Замена стекл ПТФ. Источник фото: https://www.drive2.ru/l/517847987523682428

Дальше работают в такой последовательности:

1. Отключают аккумулятор, отсоединив «минус».
2. Выкручивают удерживающий винт.
3. Пластиковым клином отсоединяют отделку ПТФ от накладки бампера.
4. Извлекают отделку, потянув ее наружу и на себя.
5. Выкручивают 3 крепежа противотуманки, вытягивают сборку из посадочного гнезда.
6. Разъединяют разъем с обратной стороны фары.
7. Поворачивают против часовой стрелки патрон вместе с лампой, вытаскивают из отражателя.
8. Меняют элемент.

Собирают узел в обратном порядке. Лампы накаливания голыми руками брать нельзя. Чтобы не испортить расходник жировыми пятнами, автослесари работают в чистых хлопчатобумажных перчатках.

Подключение противотуманных фар Пассат Б3, Б5, Б6, СС

Сзади штатных фар, на лонжероне (видно при открытом капоте), проложена проводка с незадействованными разъемами, к которым можно подключать дополнительный свет. На провода при включенном зажигании приходит 12 В. Для управления на доске приборов расположена кнопка с двумя положениями: одно включает передние фары, второе – задние. Для подключения противотуманных фар на Фольксваген Пассат Б5 нужно просто соединить разъемы проводки с новыми приборами.

Фары фольксвагена Пассат б5 — как снять, заменить и отрегулировать их своими руками, тюниг фонарей

Спойлер на Volkswagen Passat B5 подчеркивает и делает выразительным спортивный и элегантный стиль внешнего вида, к тому же является значительным аэродинамическим элементом.

Правила эксплуатации и техобслуживания фар VW Passat B5

Выглядит авто со спойлером намного эффектнее и привлекательнее. Качественный тюнинг преследует одну, но очень важную цель — украшение автомобиля, доведение его внешнего вида до совершенства, подчеркнув все достоинства машины. Должна сочетаться цветовая гамма, лаконично подходить по размеру дополнительные аксессуары и детали на Фольксваген Пассат Б5. Все изменения нужно соотносить с удобством управления и естественным ходом машины. Когда Вы все-таки решили, что хотите визуальных изменений своего автомобиля, самым правильным решением будет обратиться за помощью к профессионалам.

Представленные у нас, тюнинговые задние фонари на Volkswagen Passat b5 При использовании диодов вместо обычных ламп накаливания, достигается фольксваген пассат б5 фары эффективная светоотдача. Такие фонари комплектуются дополнительными балластами, фольксваген пассат б5 фары бы не было сбоев в работе ЭБУ авто.

Мутные фары неправильно рассеивают свет, и вследствие этого водитель VW Passat B5 хуже видит дорогу, а водители встречного транспорта могут быть ослеплены.

Фольксваген пассат б5 фары видимости в ночное время свидетельствует о том, что фары требуют технического обслуживания. Полировку фар можно выполнить с помощью болгарки или шлифовальной машины Помутневшие, пожелтевшие, а также треснувшие фары можно отдать на реставрацию специалистам СТО, или же попытаться восстановить их самостоятельно. Если владелец VW Passat B5 принял решение сэкономить и выполнить ремонт без посторонней помощи, он должен предварительно подготовить: Последовательность шагов при полировке фар может быть следующей: Фары тщательно вымываются и обезжириваются.

Перед полировкой фары необходимо вымыть и обезжирить Поверхность кузова, прилегающую к фарам, необходимо закрыть полиэтиленовой плёнкой или строительным скотчем.

Ещё лучше будет просто демонтировать фары на время полировки. Поверхность кузова, прилегающую к фаре, необходимо закрыть плёнкой Начать полировку самой крупнозернистой наждачной бумагой, периодически смачивая её в воде. Заканчивать необходимо самой фольксваген пассат б5 фары наждачкой, обрабатываемая поверхность должна получиться равномерно матовой.

Внешний тюнинг Volkswagen Passat b5 (11.96-08.05)

На фольксваген пассат б5 фары этапе полировки фара обрабатывается наждачной бумагой Фары снова вымыть и высушить. На поверхность фары наносится небольшое количество абразивной пасты и на малых оборотах шлифовальной машинки начинается обработка полировочным кругом.

Багажник вместительный. Одним словом, к салону претензий.

БМВ много жрал масла, а Фольксваген -. Первое время было непривычно. Автомобиль был оснащен двигателем в 1,8 без турбины. Он не был фольксваген пассат б5 фары, но работал надежно. Я не гонщик, поэтому меня это устраивало. Советую всем раньше времени, чем указано в инструкции, заменять ГРМ. Я сделал это поздно и понес серьезные расходы.

Что еще неудобно, придется при замене ГРМ снимать вентилятор, фары, бампер, короче, всю морду.

Типы фар для VW Passat B5

Фольксваген Пассат пятого поколения не выпускается с 2005 года, поэтому большинству автомобилей этого семейства требуется замена или реставрация световых приборов. «Родные» фары VW Passat B5 можно заменить на оптику таких производителей, как:

Наиболее дорогостоящими являются немецкие фары Hella. Продукция этой компании сегодня может стоить (рублей):

• передняя фара без противотуманки (H7/H1) 3ВО 941 018 К — 6100;
• передняя фара ксенон (D2S/H7) 3BO 941 017 H — 12 700;
• передняя фара с противотуманкой (Н7/Н4) 3BO 941 017 М — 11 000;
• передняя фара 1AF 007 850–051 — до 32 000;
• задняя фара 9EL 963 561–801 — 10 400;
• противотуманная фара 1N0 010 345–021 — 5 500;
• комплект проблесковых ламп 9EL 147 073–801 — 2 200.

Более бюджетным вариантом могут быть фары тайваньского производства Depo, которые хорошо себя зарекомендовали в России и Европе, и стоят сегодня (рублей):

• передняя фара без ПТФ FP 9539 R3-E — 1 900;
• передняя фара с ПТФ FP 9539 R1-E — 2 350;
• передняя фара ксенон 441–1156L-ND-EM — 4 000;
• передняя фара прозрачная FP 9539 R15-E — 4 200;
• фонарь задний FP 9539 F12-E — 3 000;
• фонарь задний FP 9539 F1-P — 1 300.

В целом, система освещения фольксвагена Пассат В5 включает:

• передние фары;
• задние фонари;
• указатели поворота;
• фонари заднего хода;
• стоп-сигналы;
• противотуманные фары (передние и задние);
• подсветку номерного знака;
• освещение салона.

Таблица: параметры ламп, которые используются в осветительных приборах VW Passat B5

Осветительный прибор	Тип лампы	Мощность, Вт
Ближний/дальний свет	H4	55/60
Парковочный и стояночный передний свет	HL	4
ПТФ, передние и задние поворотники	P25–1	21
Задние фонари, стоп-сигналы, фонари заднего хода	21/5
Подсветка номерного знака	Стеклянный цоколь	5

Срок службы ламп, соглано технической документации, составляет от 450 до 3000 часов, но, практика показывет, что, если избегать экстремальных режимов их эксплуатации, лампы прослужат минимум вдвое дольше.

Противотуманные фары Volkswagen Passat В3, В5, В6, СС

Немецкий автопром выпускает среднеразмерный Фольксваген Пассат с 1973 года. С тех пор автомобиль претерпел несколько модернизаций и рестайлингов:

• 1988 г. – дебют в Европе третьего поколения Б3.
• 1997-1999 гг. – выходит пятое поколение Пассат – Б5.
• 2005 г. – на Женевском автосалоне представлен Б6.
• 2008 г. – Детройтский салон выставил 4-дверное купе на базе Б6 – Passat CC.

Штатные ПТФ начали устанавливать с WV Passat Б6, а версия с кузовом СС укомплектована также и задними противотуманными фонарями. В предшествующих моделях все подготовлено под монтаж новых модулей.

ПТФ на Пассат. Источник фото: https://passatworld.ru/showthread.php/227495-Ustanovka-bi-linzovanyh-protivotumannyh-far(PTF)-na-Passat-B6

Нюансы:

• Для ПТФ Passat B5 на центральной консоли предусмотрено место для кнопки, оно закрыто заглушкой. Водителю остается купить клавишу ESP и фару – подходит от Пассат Б5+.
• Двухконтактный разъем на противотуманки Пассат Б3 висит над расширительным бачком. В блок предохранителей нужно вставить реле.

ПТФ на Volkswagen Passat В3, В5, В6, СС – дополнительные оптические модули, которые излучают белый или насыщенный желтый свет. Плоский луч широко ложится над дорожным полотном, хорошо освещает пространство перед машиной. Свет ПТФ не рассеивается, не кристаллизуется от капель воды.

Водители оценили достоинство опции, поэтому устанавливают приборы на автомобили своими руками.

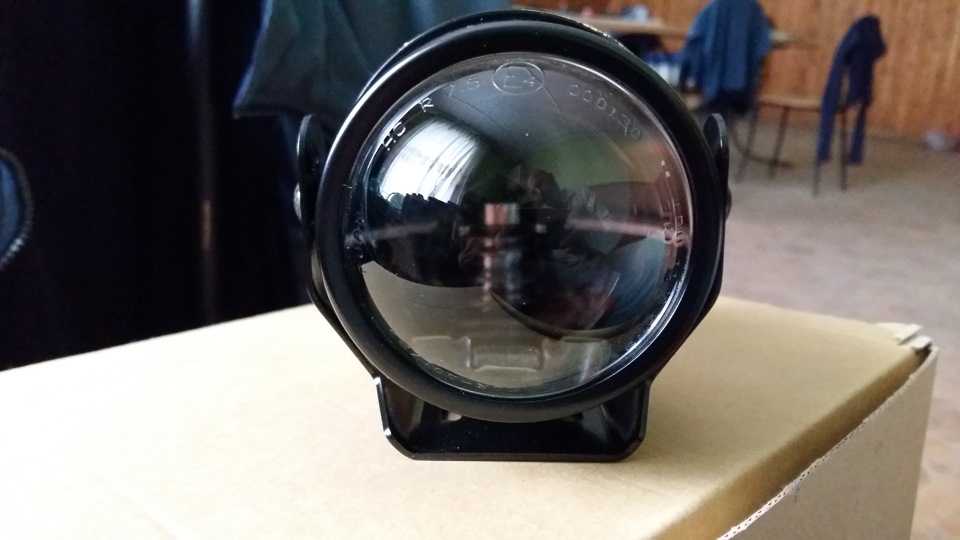

Оригинальные противотуманки

Оригинальные противотуманки на Пассат Б5, Б6 и другие версии кузова характеризуются четкой верхней границей светового пучка. Для лучшей видимости фары располагают как можно ниже.

Оригинальные противотуманки на Пассат Б3. Источник фото: http://passat35i.ru/index.php?/topic/41-nishtiaki-s-drugikh-resursov/page-65

ПТФ должны соответствовать модификации ТС. Поэтому при выборе элемента водители уточняют информацию по собственному авто:

• мощность (в лошадиных силах);
• объем двигателя (в литрах);
• тип мотора (бензиновый или дизельный);
• модель;
• код двигателя (отмечен в ПТС);
• трансмиссия (передний, задний или полный привод);
• дата выпуска.

Артикулы оригинальных ПТФ на Пассат Б5, Б6, СС и b3:

• SK-41302;
• SK-41303;
• SK-76195;
• SK-76106.

Противотуманки обладают высокой интенсивностью излучения, делают транспорт заметным на трассе, не ослепляют встречных водителей.
