Проверка и регулировка хода педали привода выключения сцепления hyundai solaris

не прокачивается сцепление

На завершающем этапе демонтируется шланг, после чего можно уверенно надевать на штуцер защитный колпак. Тормозную жидкость попавшую на элементы автомобиля легко можно удалить полив водой, так как она гидроскопична. Прокачивая сцепление, внимательно контролируйте количество жидкости в бачке. При каждом нажатии на педаль, ее уровень будет снижаться.

Не допускайте того, чтобы бачок оказался пустым. Периодически доливайте средство.

Считается, что уровень в бачке не должен опуститься ниже 2,5 сантиметров. В противном случае, в системе снова окажется воздух.

Как правильно прокачать сцепление на Хендай Солярис

Естественно, процедуру придется начинать с нуля. Что будет, если прокачка не сделана Нужно понимать, что если не прокачать своевременно сцепление, могут возникнуть проблемы во время движения. Передачи не будут как следует переключаться, повышается нагрузка на синхронизаторы в КПП, что ведет к быстрому износу и хрусту коробки передач, а это чревато созданием аварийной ситуации на дороге.

Если в системе будет воздух, увеличится сила трения между отдельными элементами конструкции, что приведет к ее скорому выходу из строя. Часто происходит, что педаль становится твердой или вовсе проваливается.

WildPartyMan last online 6 days ago Давненько начались проблемки, время от времени плохо включаются передачи иногда до скрежета доходит. Причём не то что бы сейчас не прокачивается сцепление на хендай солярис, через 5 минут нормально, а завёлся поехал и весь путь косячит, потом постоит машинка и вновь всё включается без проблем.

Подсказали, что может пузырёк в системе, что нужно прокачать. Вот и решил заняться прокачкой сцепления, за одно убрать клапан задержки, может ещё как-то влияет.

Забегая вперёд, процедура проблему с включениями не исправила. Перепечатывать тоже самое не буду, опишу лишь какие трудности были конкретно у меня и чего я не видел у. По прокачке сцепления Прокачка гидропривода выключения сцепления До клапана добирался сверху, хот я и считаю свои не прокачивается сцепление на хендай солярис на слишком широкими, но пролез с трудом, да и то только после того, как скинул кожух воздушного фильтра.

Те у кого руки крупные, придётся лезть снизу. Открутилось, всё без проблем, только вот шайба улетела на защиту, пришлось её откручивать, подложенная тряпка не спасла. Медленно несколько раз выжимаем педаль сцепления.

Держа педаль в нажатом состоянии, попросите помощника открутить штуцер на половину или на треть оборота. Педаль сцепления медленно провалится, а часть тормозной жидкости вместе с пузырьками воздуха вытесняются в емкость. В емкости, куда опущен конец шланга, хорошо видны пузырьки воздуха. Держа педаль сцепления выжитой, попросите помощника закрутить штуцер.

KIA Авторусь — официальный дилер КИА в Подольске, Серпухове, Чехове

Про причины повышения расхода топлива || Сайт о Шевроле Ниве (Chevrolet Niva) 1-го поколения

Натягиваем трос

Система регулировки стояночного тормоза расположена на днище авто.

Ещё по теме: Двигатель ХЕНДАЙ СОЛЯРИС и КИА РИО (GAMMA и KAPPA – G4FA, G4FC, G4FG и G4LC). Надежность, проблемы, ресурс — мой отзыв

Инструменты: домкрат, отвёртка, гаечные ключи, набор головок, плоскогубцы.

Сняв заглушку, вы получите доступ к регулировочной гайке

Последовательность операций:

• установите машину на ровной поверхности с включённой первой передачей (режим «Р» — на автоматической коробке);
• надёжно зафиксируйте авто (поставьте упоры под колёса);
• при помощи отвёртки снимите накладку в тоннеле пола;
• регулировочную гайку вращаем по часовой стрелке до тех пор, пока рукоятка не поднимется до положенной высоты;
• опускаем рычаг:
• проверяем подвижность колёс (движение плавное, без заеданий — настройку можно прекратить);
• устанавливаем все детали в обратной последовательности.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Базовые знания

Конструкция

Узел, соединяющий двигатель и коробку, состоит из следующих элементов:

• Ведомый фрикционный диск.
• Корзина, включающая диафрагменную пружину и нажимной диск.
• Механизм управления сцеплением.

Корзина жестко прикреплена к маховику. Ведомый диск связан с первичным валом коробки и зажат между ответной частью коленвала двигателя и нажимным дисковым устройством диафрагменной пружиной. Управление последней производится путем перемещения вилки, давящей на выжимной подшипник, закрепленный на направляющей втулке.

Команду на движение вилочной конструкции дает гидропривод, который включает такие сборочные единицы:

• Главный цилиндр – смонтирован на щите передка в моторном отсеке.
• Рабочий цилиндромеханизм – расположен на корпусе КПП.
• Трубопровод, включающий гибкий шланг и трубку.

Управление гидравлическим приводом осуществляется педалью, кронштейн которой прикреплен к кузову. Исходного положения рычаг достигает благодаря высвобождению энергии, накопленной в сжатой пружине.

Признаки неисправности

Исправное функционирование педального узла можно оценить на новой машине – он двигается четко и легко на любом участке рабочего хода. Нарушение работы, выраженное в виде тугого перемещения, требует немедленного вмешательства. Эксплуатировать автомобиль с такой неполадкой крайне не рекомендуется.

Зачастую тугая педаль сцепления на Хендай Солярис не является единственным симптомом неисправности. Наряду с затрудненным ходом могут проявляться:

• Рывки автомобиля при соединении КПП с двигателем.
• Частые регулировки рабочего хода педали.
• Перемещение педального узла рывками.
• Скрипы при оперировании с рычагом.

Как подтянуть ручник на Солярисе

В данной инструкции мы расскажем как отрегулировать ручник на автомобиле хёнда солярис. Нам нужно будет использовать ключ на двенадцать, которым мы будем крутить гайку, расположенную на планке. Прокручивать нам нужно будет пока ручка не щёлкнет 3 раз(возможно пять).

У каждого года выпуска свой алгоритм. Также есть ещё различие регулировки, если к примеру у вас есть подлокотник или нет.

Если у вас нет подлокотника. В данном случае затяжка выполняется очень просто, для этого, нам нужна будет плоская отвёртка. С её помощью мы подденем дно( там уже есть разрез, под который отвёртка войдёт), ищите разрез в районе рукоятка, посмотрите сзади неё. Под рукояткой найдите ещё тросы (2 штуки), там же есть и планка. Теперь найдём гайку, как раз её мы и будем крутить. Гайка располагается лицом к днищу, днище располагается между двух тросов.

Разбираем салон Хендай Солярис

Для установки сигнализации на Хендай Солярис потребуется совершить несколько последовательных операций, начинающихся с разбора элементов салона. Для начала работы потребуется подробная схема устройства и стандартный набор инструментов.

Действия по установке производятся в следующем порядке:

• снимается полностью щиток на приборной панели, производится разбор подторпедника, удаляется защита руля;
• световой индикатор новой сигнализации устанавливается слева, в боковую стойку переднего стекла, в руль сверху устанавливается датчик учета механических воздействий, место для сервисной кнопки выбирается в зависимости от эргономики салона и удобства водителя. Антенна тоже устанавливается в удобное место;
• место сирены, концевика и индикатора температурных условий – под капотом. Уплотнитель просверливается, через отверстие пропускаются провода;
• необходимый для запуска новой сигнализационной системы модуль обхода штатного иммобилайзера присоединяется к проводам штатного контура.
• элементы сигнализации подключаются панели приборов, ориентироваться необходимо на схему, прилагаемую к устройству при покупке.

Основания для появления неисправности

Частота возникновения неполадки на Hyundai Solaris не высока. Значительно чаще встречается тугая педаль сцепления на Lada Granta первого поколения. Беда в том, что на Гранте стоит тросовый привод, доставляющий куда больше неприятностей, нежели гидравлический. Там и трос может расплестись, и дефицит смазки в оплетке повлиять, а малейший перекос – вовсе нарушить работу механизма.

Гидропривод преподносит неприятности иного рода:

• Нарушение плавного перемещения поршня в главном или рабочем цилиндрах.
• Изменение сечения гибкой трубки.

Впрочем, неисправность может быть вызвана некорректной работой непосредственно связующего механизма:

• Подклинивание ведомого диска.
• Заедание выжимного подшипника.
• Неудовлетворительное функционирование диафрагменной пружины.
• Подклинивание вилки.

Высокие показания одометра позволяют усомниться в целостности вилки привода подшипника. Из-за большого количества отработанных циклов в ней могут появиться трещины. Они же могут возникнуть и во втулке, на которой «сидит» подвижная опора. Спровоцировать тугой ход педали сцепления на Хендай Солярис способна также грязь, скопившаяся в области «вилка-подшипник».

Пути борьбы с недугом

Разбираться с неполадками в узле, связывающем двигатель и коробку передач Hyundai Solaris весьма непросто. Сложность диагностики обусловлена тем, что нельзя выявить дефектную деталь без разборки.

Приводная часть

Принято считать, что все проблемы с гидроприводом устраняются заменой жидкости и прокачкой узла. На деле же это не так: изменения характера перемещения поршня вызваны образованием очагов коррозии и засорением каналов грязью. Выявить факт присутствия инородных включений можно только после демонтажа всех элементов.

Годовалые машины нередко эксплуатируются с негодным гибким шлангом. В такой детали возможно отслоение резины внутри или ее слипание. Результат один – уменьшение проходного сечения и, как следствия, рост уровня усилия, требуемого для прокачки того же объема жидкости.

Вилка

Рычаг, передающий усилие с рабочего цилиндра гидравлического привода на диафрагменную пружину, иногда нуждается в смазке. Работа «на сухую» сопровождается не только тугим ходом, а и скрипом. Поскольку пары трения труднодоступны, пользоваться стоит аэрозольными составами с длинной трубочкой типа WD-40 или силикона.

Узел сцепления

На затрудненный ход рычага часто жалуются обладатели новой корзины. Стоит отметить, что свежая диафрагменная пружина еще не разработана – отсюда и негативный эффект. Жестковатое поведение проходит по истечении 500-1 000 км пробега в смешанном цикле.

Бывает и такое, что тугая педаль сцепления на машине Хендай Солярис является результатом монтажа неоригинального комплекта деталей. Так, в дешевых корзинах намеренно завышена жесткость диафрагменной пружины. Мероприятие призвано увеличить ресурс, но за счет дискомфорта.

Особенности конструкции сцепления Hyundai Solaris

На автомобили с механическими коробками передач устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной

Сцепление расположено между двигателем и коробкой передач и служит для разъединения и соединения маховика, расположенного на коленчатом валу двигателя, и первичного вала коробки передач.

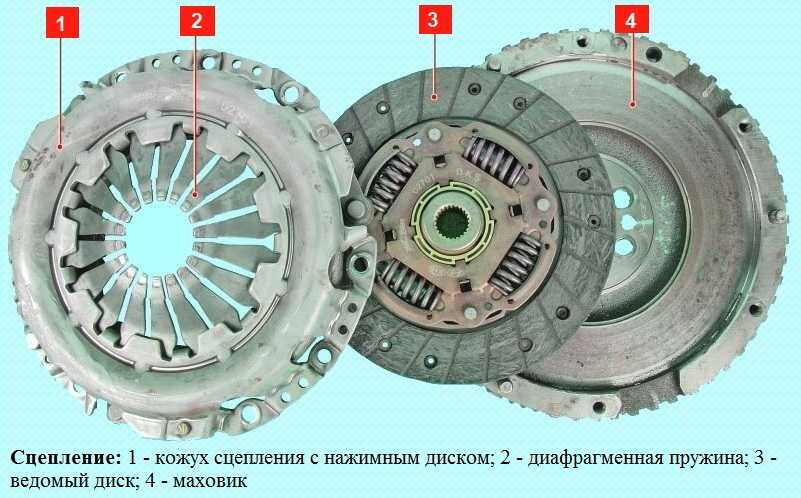

Сцепление состоит из ведомого (фрикционного) диска, кожуха сцепления с нажимным диском и диафрагменной пружиной, а также механизма выключения сцепления.

Нажимной диск смонтирован в стальном штампованном кожухе, прикрепленном шестью болтами к маховику двигателя.

Ведомый диск установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной между маховиком и нажимным диском.

Подшипник выключения сцепления установлен на направляющей втулке, запрессованной в картер сцепления, и перемещается по втулке вилкой, которую в свою очередь приводит в действие рабочий цилиндр гидропривода выключения сцепления.

Гидравлический привод выключения сцепления включает в себя следующее:

– главный цилиндр, установленный в моторном отсеке на щите передка;

– рабочий цилиндр, расположенный на картере коробки передач;

– трубопровод, состоящий из трубки и промежуточного шланга, соединяющих главный цилиндр с рабочим цилиндром;

– педаль сцепления, кронштейн которой прикреплен к кузову.

В исходное положение педаль возвращается пружиной.

Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров).

В гидроприводе выключения сцепления используется тормозная жидкость. Предусмотрена регулировка привода выключения сцепления в эксплуатации.

Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля.

Помимо быстрой усталости ноги, находящейся все время на педали, сцепление оказывается хотя бы немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается.

Кроме того, несмотря на то, что выжимной подшипник рассчитан на работу в режиме постоянного вращения, даже при слегка нажатой педали он находится под повышенной нагрузкой, и его ресурс снижается.

По этой же причине не рекомендуется подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше перевести рычаг коробки передач в нейтральное положение и отпустить педаль.

Пробуксовку сцепления можно определить по тахометру. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного снижаются и автомобиль начинает разгоняться, то сцепление надо отремонтировать.

Алгоритм регулировки рычага ручного тормоза Хендай Солярис

Движение транспортного средства блокируется при помощи ручного тормоза и применяется на наклонной поверхности, дабы не допустить ската автомобиля. Эффективно работающий рычаг издает не более 4 – 7 щелчков своего храповика, достигая полного блокирования колес. При большем или меньшем количестве щелчков уверенности в исправности работы стояночного тормоза нет.

Рычаг стояночного тормоза снимаем для его замены или замены выключателя сигнализатора стояночного тормоза. Для снятия рычага стояночного тормоза снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола Хёндай Солярис). Рычаг стояночного тормоза переводим в крайнее нижнее положение. Рычаг стояночного тормоза крепится к кузову тремя болтами.

Расположение гаек крепления, поддерживающего кронштейна облицовки туннеля пола.

Головкой «на 12» отворачиваем три болта крепления кронштейна рычага стояночного тормоза к полу.

Отсоединяем колодку проводов от наконечника выключателя сигнализатора стояночного тормоза. Отводим рычаг стояночного тормоза назад…

…и выводим наконечники обоих задних тросов стояночного тормоза из уравнителя.

Рычаг стояночного тормоза: 1 – уравнитель; 2 – передний трос; 3 – регулировочная гайка; 4 – кронштейн рычага; 5 – рычаг стояночного тормоза.

Устанавливаем рычаг стояночного тормоза в обратной последовательности.

ПОДБОР И УСТАНОВКА ПРОТИВОУГОННОЙ СИСТЕМЫ НА HYUNDAI SOLARIS

Ни для кого не является секретом, что угоняются абсолютно любые машины, новые и подержаные, в хорошем техническом состоянии, а так же откровенный «хлам».

Одни угоняют под заказ для последующей переделки под другие документы, а другие «уходят» на «разборку» то есть для снятия с них наиболее ценных запасных частей.

Все дело в том, что объем рынка бывших в употреблении запасных частей сравним с оборотом новых. Причина этому очевидна, стоимость новой автомобильной запчасти порой в несколько раз выше, чем б/у.

Несмотря на все усилия автовладельцев уберечь свой авто от угона, их как угоняли, так и продолжают угонять, а огромный выбор оборонных средств не обеспечивает полной и абсолютной защиты.

Разработано немало технических способов обеспечения защиты Хендай Солярис от угона, но не все способны эффективно противостоять ему.

Угон машины — широко распространенное преступление в России. Угонщики снабжены суперсовременными электронными приборами для сканирования автосигнализаций, и применяют различные уловки для кражи авто транспорта. Профессиональные угонщики оперативно узнают обо всех новых противоугонных системах, вышедших на рынок за последнее время, и немедленно вырабатывают способы их обхода.

Поэтому защиту от угона автомобиля лучше доверить профессионалам.

На российском рынке присутствует множество автосигнализаций, иммобилайзеров и всевозможных других противоугонных систем. На нашем сайте представлены автомобильные охранные комплексы, зарекомендовавшие себя только с положительной стороны.

Дополнительно про Solaris

• Полная замена коробки на Hyundai Solaris или ремонт АКПП Хендай Солярис – доступная цена в СПб
• Когда лучше менять масло в АКПП Хендай Солярис?
• Замена масла в АКПП Хендай Солярис
• Замена масла АКПП Хендай Солярис. Фото, инструкция как поменять масло АКПП Хендай Солярис
• Хендай Солярис замена масла в АКПП: описание, выбор, видео
• Замена масла в коробке Hyundai Solaris
• Какая коробка передач у Hyundai Solaris – Taxi Bolt
• Тест-драйв нового Hyundai Solaris. Второе солнце
• Хендай Солярис хэтчбек – отличное решение за разумные деньги для каждого автолюбителя.
• Хёндай Солярис седан или хэтчбек — что лучше выбрать

Причины возникновения неисправностей и их устранение

Все неисправности троса Хёндай возникают по причине его конструкции. Он представляет собой стальной тросик, двигающийся в витой и покрытой резиной оплетке. Чаще всего встречается:

• Ограничение подвижности троса по причине забивания его смазкой или же попадания грязи внутрь оплетки.
• Износ частей тормозной системы.
• Выход из строя по причине достижения назначенного ресурса тросика, разрыв нескольких его нитей.

Частое использование ручника приводит к растягиванию троса, в результате чего достаточного прижатия колодок к барабану не происходит и эффективность стояночного тормоза понижается. Его конструкция предусматривает коррекцию натяжения, но трос может растянуться до состояния, когда регулировка уже не поможет.

Проверка и регулировка хода педали привода выключения сцепления Hyundai Solaris

Инструменты:

• Гаечный ключ рожковый 14 мм
• Линейка

Ход педали сцепления проверяют для оценки его технического состояния и при выяснении причин нарушения его нормальной работы (сцепление «ведет», буксует и пр.).

1. Проверьте свободный ход педали. Для этого нажмите на педаль до появления ощутимого сопротивления ее перемещению. Измеренное значение должно быть в пределах 6–13 мм.

2. Измерьте высоту педали, расстояние H от площадки педали до пола должно составлять (140±5) мм. Если свободный ход педали больше, возможно нечеткое выключение сцепления (сцепление «ведет»). При чрезмерно малом свободном ходе или его полном отсутствии сцепление не полностью включается (сцепление пробуксовывает).

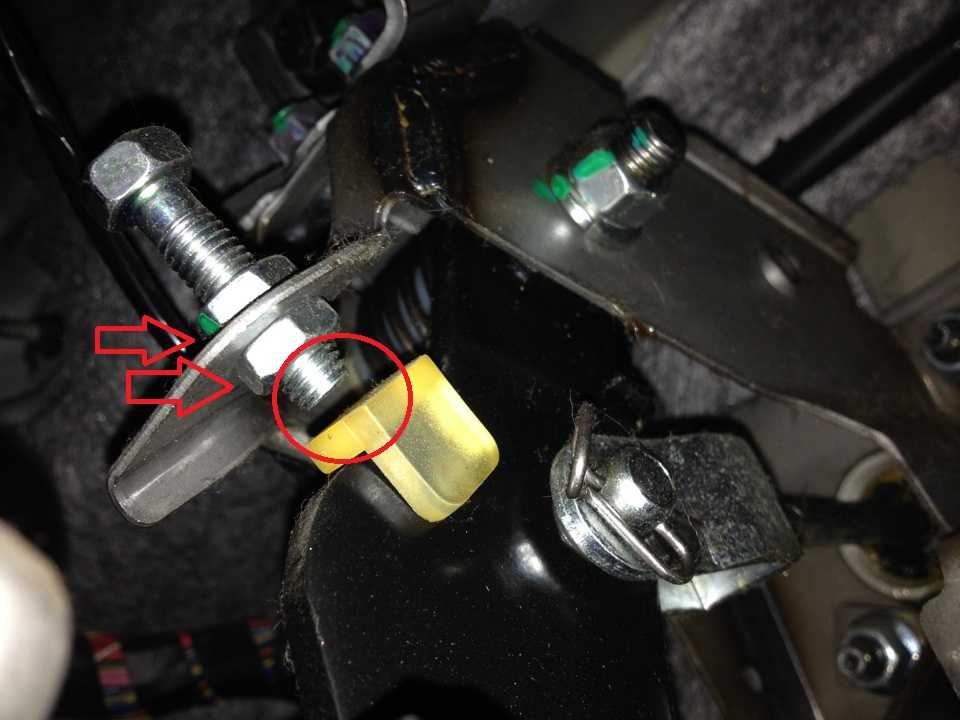

3. Если свободный ход педали отличается от номинального значения ослабьте на педальном узле затяжку контргаек, и, изменяя положение датчика начала хода педали сцепления, добейтесь требуемого значения свободного хода.

При этом должен появиться небольшой зазор между педалью сцепления и резьбой датчика начала хода педали сцепления, номинальный зазор должен составлять 0,5–1,0 мм.

ПОЛЕЗНЫЕ СОВЕТЫ:

Если педаль выключения сцепления отрегулировать не удается, прокачайте гидропривод или замените сцепление.​

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Источник

Как же защитить Hyundai Solaris от угона?

Чтобы обезопасить свой автомобиль от угона следует позаботиться об установке дополнительного оборудования в специализированном центре.

Компания Автостудио на протяжении длительного времени занимается организацией защиты от угона Hyundai. Руками наших специалистов были установлены сотни сигнализаций и охранных комплексов на Солярис. И, что самое главное, ни один автомобиль не был угнан.

Для того, чтобы обеспечить необходимую защиту от угона Hyndai Solaris нужна как минимум защита ЭБУ, либо дополнительная защита капота.

Установив даже недорогой комплекс Autostudio Базовый 2, вы уже можете рассчитывать на организацию довольно серьезного препятствия для угонщика.

Так же, если у вас есть такая возможность, рассмотрите вариант связи с автомобилей. Это может быть как сигнализация, так и поисковый маяк-закладка.

Так же для усиления защиты рекомендуем установить блокиратор руля Гарант

Как прокачать сцепление на хендай солярис?

На автомобили с механическими коробками передач устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной

Сцепление расположено между двигателем и коробкой передач и служит для разъединения и соединения маховика, расположенного на коленчатом валу двигателя, и первичного вала коробки передач.

Сцепление состоит из ведомого (фрикционного) диска, кожуха сцепления с нажимным диском и диафрагменной пружиной, а также механизма выключения сцепления.

Нажимной диск смонтирован в стальном штампованном кожухе, прикрепленном шестью болтами к маховику двигателя.

Ведомый диск установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной между маховиком и нажимным диском.

Подшипник выключения сцепления установлен на направляющей втулке, запрессованной в картер сцепления, и перемещается по втулке вилкой, которую в свою очередь приводит в действие рабочий цилиндр гидропривода выключения сцепления.

Гидравлический привод выключения сцепления включает в себя следующее:

– главный цилиндр, установленный в моторном отсеке на щите передка;

– рабочий цилиндр, расположенный на картере коробки передач;

– трубопровод, состоящий из трубки и промежуточного шланга, соединяющих главный цилиндр с рабочим цилиндром;

– педаль сцепления, кронштейн которой прикреплен к кузову.

В исходное положение педаль возвращается пружиной.

Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров).

В гидроприводе выключения сцепления используется тормозная жидкость. Предусмотрена регулировка привода выключения сцепления в эксплуатации.

Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля.

Помимо быстрой усталости ноги, находящейся все время на педали, сцепление оказывается хотя бы немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается.

Кроме того, несмотря на то, что выжимной подшипник рассчитан на работу в режиме постоянного вращения, даже при слегка нажатой педали он находится под повышенной нагрузкой, и его ресурс снижается.

По этой же причине не рекомендуется подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше перевести рычаг коробки передач в нейтральное положение и отпустить педаль.

Пробуксовку сцепления можно определить по тахометру. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного снижаются и автомобиль начинает разгоняться, то сцепление надо отремонтировать.

Карта установки автосигнализации и бесчипового обходчика на Hyundai Solaris 2015

1. Снять коленный буфер со стороны водителя. Для этого необходимо сначала снять накладку левого порога и кик-панели, затем снять левую накладку торпедо (на защёлках) и отвернуть два самореза под ней, затем отвернуть два болта и два самореза крепления в нижней части буфера и вынуть его (на защёлках).

Коленный буфер. Общий вид

Снять боковую накладку торпедо

Накладка торпедо снята. Саморезы

Болты

Саморезы

Коленный буфер снят

2. Снять комбинацию приборов. Для этого необходимо снять верхнюю декоративную накладку кожуха рулевого вала и накладку комбинации приборов (на защёлках), отвернуть четыре самореза крепления комбинации приборов и вынуть её, отсоединив разъёмы.

Комбинация приборов. Общий вид

Снять верхнюю декоративную накладку кожуха рулевого вала

Накладка комбинации приборов снята

Саморезы крепления комбинации приборов

Комбинация приборов снята

Всё, что надо разобрали. Приступаем к установке. Начинаем с работы под капотом.

Работа под капотом

3. Установим под капотом сирену (крепить на штатную шпильку гайкой М6), датчик температуры (при необходимости) и концевик. Провода в салон можно проложить через штатный уплотнитель с левой стороны моторного щита.

Возможное место установки сирены

Крепление сирены

Концевик капота

Штатный уплотнитель. Вид из салона

Подключение автосигнализации и обходчика Fortin Evo Key (Starline F1) на Hyundai Solaris

4. Подключить массу в штатное место в левой кик-панели.

Масса

5. Подключаемся к can в диагностическом разъёме. CAN-H — pin 6, CAN-L — pin 14.

По can автосигнализация видит зажигание, паркинг, тормоз и заведённый двигатель.

Тормоз, нейтраль, зажигание и тахометр читаем с can шины авто

6. Основные подключения выполнить в жгутах разъёмов комбинации приборов. Условная нумерация разъёмов показана на фото ниже.

Нумерация разъёмов щитка приборов

7. В жгуте разъёма 1 подключить один из сигналов поворотов, концевик багажника. Там же можно взять и контроль работы двигателя (генератор +), если ставите сигнализацию по аналогу.

Поворотник (белый)

Концевик багажника (зелёный)

Генератор + (синий)

8. В жгуте разъёма 3 подключить второй сигнал поворотов, двери и, при необходимости, стояночный тормоз. Стояночный тормоз лучше подключить по схеме 1, представленной чуть ниже.

Поворотник (чёрный)

Двери (розовый)

Стояночный тормоз (белый)

Схема 1. Подключение стояночного тормоза

Подключиться к аварийке можно на блоке поворотов, находящемся слева за блоком предохранителей.

Расположение блока управления поворотами

Управление аварийной сигнализацией — синий (или сини/чёрный? забыл), рядом с чёрным. Управление прямое отрицательное

9. В жгуте, выходящем из двери водителя, подключить управление центральным замком.

Центральный замок (серый и коричневый)

Кстати, здесь же, в кик-панели можно подключиться и к поворотам и к концевикам. Также здесь можно взять блокировку — бензонасос и силовой провод отпирания багажника — оранжевый.

Центральный замок (серый и коричневый), бензонасос (коричневый), повороты (синий и зелёный), отпирание багажника (оранжевый — силовой)

10. В жгуте разъёма замка зажигания подключить силовые цепи запуска двигателя.

Зажигание 1 (IGN 1 розовый)

Зажигание 2 (IGN 2 оранжевый)

Стартер (ST белый)

Питание +12В (синий)

11. Выполнить подключение бесчипового модуля обхода иммобилайзера Fortin Evo-Key (StarLine F1) в жгуте чёрного разъёма слева от монтажного блока предохранителей согласно схеме ниже.

12. Затем запрограммировать обходчик согласно процедуре программирования, представленной ниже.

13. Для имитации открытия двери водителя после автозапуска подключиться к зелёно-чёрному проводу в жгуте белого разъёма в левой кик-панели.

Местоположение разъёма

Концевик двери водителя (зелёно-чёрный)

Регулировка привода стояночного тормоза Hyundai Solaris

Инструменты:

• Гаечный ключ рожковый 12 мм
• Упоры под колеса «башмаки»
• Отвертка плоская средняя
• Домкрат винтовой
• Опорные стойки

Для предварительной проверки правильности регулировки привода стояночного тормоза несколько раз выжмите педаль тормоза до упора, чтобы выставить правильный зазор между колодками и барабаном (диском). Поднимите рычаг привода вверх до упора, при этом вы должны услышать 4 или 5 щелчков храпового устройства.

Рычаг стояночного тормоза.

Если количество щелчков не соответствует указанному или автомобиль не удерживается стояночным тормозом, отрегулируйте привод. Регулировочный узел привода стояночного тормоза расположен в салоне под облицовкой тоннеля пола.

Для регулировки привода стояночного тормоза барабанного тормозного механизма заднего колеса выполните следующее.

1. Перед тем как поднять заднюю часть автомобиля, включите I передачу (переведите селектор автоматической коробки передач в положение «Р»), установите противооткатные упоры («башмаки») под передние колеса.

2. Поднимите и установите заднюю часть автомобиля на опоры.

3. Подденьте отверткой и извлеките накладку в облицовке тоннеля пола.

4. Вращением регулировочной гайки механизма стояночного тормоза (облицовка тоннеля поля для наглядности снята) добейтесь нужной высоты подъема рычага.

5. Отпустите рычаг стояночного тормоза и проверьте легкость вращения задних колес. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.

6. Установите снятые детали в порядке, обратном снятию.

Для регулировки привода стояночного тормоза дискового тормозного механизма заднего колеса выполните следующее.

1. Подденьте отверткой и извлеките накладку в облицовке тоннеля пола.

2. Полностью опустите рычаг стояночного тормоза.

3. Вращайте регулировочные гайки механизма стояночного тормоза (облицовка тоннеля пола для наглядности снята).

4. Добейтесь вращением регулировочных гаек механизма стояночного тормоза чтобы рычаги Б на суппортах обоих тормозных механизмов отодвинулись от упоров А на расстояние, равное 1–3 мм.

5. Поддомкратьте заднюю часть автомобиля и проверните рукой задние колеса. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Выбор жидкости

Производителем автомобиля рекомендует использовать только сертифицированную ТЖ соответствующую всем параметрам качества и техническим характеристикам. Для Хендай Солярис подойдет DOT-3 или DOT-4 стандарта FMVSS116. С завода заливается оригинальная «BRAKE FLUID» Hyundai/Kia 0110000110 DOT 4. Для заливки в систему понадобиться 0,7-0,8 л. Но если с полной прокачкой и одновременной заменой в цилиндре сцепления, то как раз нужно брать стандартную литровую бутылку.

Уровень ТЖ в бачке должен находиться между рисками «MIN» и «МАХ» нанесенных на боковину бачка.

По мере эксплуатации автомобиля уровень будет понижаться. Что же касается доливки тормозной жидкости до уровня, то тут есть пара нюансов. Запрещается доливать повторно старую ТЖ, так как она уже загрязнена примесями, наполнилась воздухом, влагой.

Оригинальная жидкость тормозная Hyundai/Kia 0110000110 DOT 4, «BRAKE FLUID», бутыль 1л, стоит 1450 рублей. Можно использовать заменители от других производителей Fenox SBF4010 «SBrake»; Hella-Pagid 8DF355360021 «BRAKE FLUID». Цена будет в пределах 200-300 рублей за 1 литр.

Заменить тормозную жидкость в Хендай Солярис с одной стороны просто, особенно тем, кто уже проводил такой процесс. Новичку данная процедура может показаться достаточно сложной для понимания, а тем более для исполнения, поэтому в таком случае рекомендуется обратиться в автосервис.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Устройство тормозной системы

Практически все модели автомобилей имеют управление ручником непосредственно руками. Это обусловлено тем, что действия руками совершаются быстрее, чем ногами, которые чрезмерно нагружены несколькими педалями, и в критической ситуации использовать ручной тормоз гораздо проще вручную. По этой причине конструкция рычага привода ручника изготовлена так, чтобы включить его можно было посредством сильного быстрого движения, которое может быть обеспечено рукой.

Стояночное устройство имеет следующие элементы:

1. Рычаг либо электромеханический привод, при помощи которого обеспечивается определенное блокирующее тормозные колодки усилие.
2. Тросики, передающие усилие на механизмы задних колодок.
3. Рычаг привода с тормозными колодками автомобильного заднего моста.

Регулируемыми тросиками системе обеспечивается легкость, компактность и надежность. Выдерживаемая нагрузка троса стояночного тормоза превышает 100 кг и способна перенести до нескольких тысяч включений.

Итоговая спецификация

Менять тормозную жидкость на машине можно двумя способами. Один из них сводится к прокачке тормозов. Здесь требуется помощник, который будет оперировать педалью системы замедления. Второй основан на том, что эмульсия самостоятельно стечет по магистралям и открытым штуцерам в тары. Здесь необходимо только вовремя доливать состав.

В отличие от ситуации с заменой и идентификацией сайлентблоков задней балки на Hyundai Solaris, производитель автоэмульсии для узлов торможения и сцепления неизвестен. В руководстве по эксплуатации указан лишь класс – DOT 4 или 3. Температура кипения в «сухом» виде должна составлять не менее 265°C.
