Форсунка дизеля: назначение, преимущества и возможности ремонта

Принцип работы дизельных форсунок

Основной их задачей является максимально мелкое (дисперсное) распыление топлива. Дизель работает на солярке, в отличие от бензина это смесь тяжёлых фракций переработки нефти. Она крайне неохотно смешивается с воздухом для образования пригодной для полного и быстрого сгорания консистенции.

Наиболее простым устройством обладают форсунки гидромеханического типа. Солярка поступает к ним раздельно от индивидуальных секций топливного насоса высокого давления (ТНВД). При достижении в нужный момент некоторого порогового давления форсунка открывается, и топливо, дозированное нагнетателем насоса, впрыскивается в камеру сгорания, одновременно распыляясь на мельчайшие капельки.

После чего давление падает и клапан инжектора закрывается возвратной пружиной. Возможно двухступенчатое срабатывание, когда предварительно подаётся небольшая пилотная порция солярки, после чего срабатывает вторая пружина, и на распылитель поступает основной топливный заряд. Так повышается оптимальность работы двигателя.

Более совершенной системой впрыска стала её организация по принципу общей рампы высокого давления, так называемая Common Rail. Здесь ТНВД создаёт требуемый напор на все форсунки одновременно, а срабатывают они в нужный момент по электрическому сигналу от блока управления.

Стало возможным более точное распределение смеси по цилиндрам, плавное дозирование за счёт многократной подачи в рамках одного цикла и качественное сгорание дизтоплива при более мягкой работе мотора. Обеспечивается это наличием в каждом инжекторе электромагнита, который управляет запорным клапаном.

https://youtube.com/watch?v=2FalEjr0oAI

Следующим шагом стало появление пьезоэлектрического привода для иглы распылителя. Используется эффект изменения некоторыми кристаллами своих геометрических размеров при подаче на них электрического напряжения.

В отличие от электромагнитного привода, такая организация позволяет резко повысить быстродействие клапанов. Стало возможным увеличить количество порций топлива, подаваемых за один такт работы цилиндра. Мера вынужденная из-за постоянно повышающихся требований по экологичности дизелей. Такие форсунки отличаются высокой ценой и неремонтопригодностью.

Отдельным классом стоят так называемые насос-форсунки. Их отличает отсутствие в системе ТНВД, его роль выполняется при механическом воздействии кулачков распределительного вала на встроенную в каждый топливный инжектор плунжерную пару.

Применяются относительно редко из-за целого ряда недостатков. Из преимуществ здесь только отсутствие общего насоса высокого давления, что несколько упрощает аппаратуру.

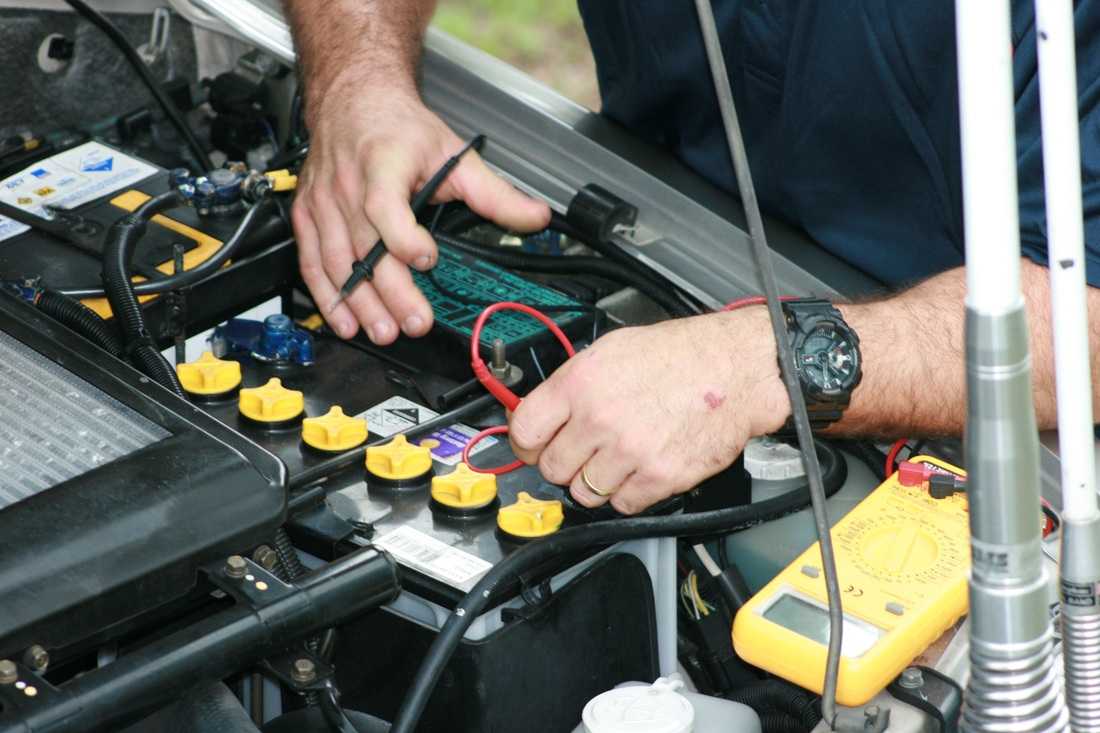

Базовые советы по работе с автомобильной электроникой

Сразу условимся, что установка, снятие и иная любая работа с проводкой авто – это сложнейшие операции, проведению которых учат в средне-специальных учебных заведениях. Настоящая статья носит лишь ознакомительный характер по работе с электроникой моделей ВАЗ и содержит исключительно описание базовых аспектов данных процедур, поэтому узнать из неё все тонкости ремонта проводки не получится. Ознакомление с таковыми лежит только через длительный и упорный труд, связанный с рабочей практикой в сфере автомобильного ремонта.

Возвращаясь к основной теме сегодняшнего материала, не лишним будет отметить: возможность собственноручной установки проводки любого автомобиля имеется даже у человека без особых навыков в данной стезе

Однако для грамотного проведения всех процедур крайне важно:

1. Иметь необходимые схемы, по которым подключается проводка к конкретному двигателю и приборной панели. Найти таковые можно либо при покупке сертифицированных деталей или самой машины, либо же на просторах Всемирной паутины;
2. Знать основы работы с автомобильной электроникой, с которыми ознакомимся в настоящей статье;
3. Найти свободное время, небольшое количество инструмента и место для ремонтных работ.

Если с 1 и 3 пунктами данного списка всё предельно просто, то вот со 2 аспектом ремонтных работ стоит разобраться

Для наших читателей представляем базовый перечень всех тех советов, соблюдение которых крайне важно для правильной работы с электроникой авто, в частности с проводкой моделей от ВАЗ:

1. Перед началом всех работ обязательно отключите минусовую клемму от аккумулятора. Это необходимо не только для нейтрализации опасности удара током самого ремонтника, но и для защиты всех электронных устройств машины от повреждения электричеством;
2. Избегайте прямого контакта незащищённых рук с любыми штекерами проводки. Подобный подход недопустим, так как большинство штекерных элементов ЭБУ и других устройств машины рассчитаны на работу с низким напряжением, поэтому при неблагоприятном стечении обстоятельств их выход из строя возможен даже от электростатического тока на теле человека. Учитывая этот нюанс и общую опасность работы с электроникой, обязательно используйте резиновые перчатки;
3. Подключая или отсоединяя проводку инжектора и салонных устройств, соблюдайте периодичность – от старшего элемента (ЭБУ) к младшим (датчики, фишки и т.п.). Ни в коем случае не нарушайте порядок подключения, определённый имеющейся у вас схемы, иначе можно просто «убить» всю проводку авто. Помимо этого, для удобства ремонтных работ допустимо помечать провода или штекеры, однако делать это нужно в допустимых для данных процедур местах (естественно, не на контактах);
4. Осуществляя монтаж и снятие проводки, не допускайте хаотичности не только действий, но и расположения всех проводов, контактов, штекеров. Монтируйте или снимайте их таким образом, чтобы ничего не запуталось и не порвалось. Для монтажа используйте жгуты, помогающие фиксировать однородные провода в единую группу. Помимо использования жгутов, также оперируйте специальными креплениями проводов к помеченным для этого местам кузова;
5. И последнее – всегда соблюдайте правила работы с проводкой. То есть, не допускайте резкого прекращения подачи тока (например, резким отключением клемм АКБ) или не оставляйте без изоляции контакты. Подобный подход опасен не только для самой электроники, но и для автомобилиста, ведь не соблюдение правил работы с проводкой – яркий предвестник пожара, опасного для жизни пассажиров и водителя авто.

Признаки, подтверждающие загрязнение форсунок

Определить засорение форсунок на глаз, практически невозможно. Однако существуют определённые признаки, позволяющие насторожиться и принимать меры по срочной диагностике. К ним относятся:

• завышенная потребляемость дизтоплива;
• сложности при запуске движка;
• выхлопная труба выдаёт густой шлейф чёрного дыма;
• неравномерная работа агрегата;
• снижение мощности или динамики разгона;
• повышенная токсичность отработанных газов;
• под нагрузкой движок издаёт посторонние звуки.

Каждый отдельный или несколько сразу признаков должны насторожить автолюбителя, подтолкнув к обращению в сервис. Именно там установится точный диагноз образовавшейся проблемы. Затягивание с очисткой форсунок дизельного двигателя чревато серьёзными нарушениями функций топливной системы.

Основные требования

Поскольку система подачи и дозирования топлива являются одной из важнейших систем автомобиля, к каждому ее компоненту предъявляют жесткие требования. Эти требования не особо менялись с течением времени, а вот подход к созданию топливной аппаратуры успел измениться несколько раз за какие-то 30 лет. Актуальные требования к дизельным форсункам таковы:

• Топливо должно иметь оптимальную дисперсность, т.е. состоят из как можно более маленьких капель. Чем больше маленьких капель, тем больше будет суммарная поверхность, и, соответственно, тем быстрее топливо нагреется и сгорит;
• Форсунка должно распределять топливо при впрыске по всей камере сгорания (объему);
• Впрыск должен начинаться и прекращаться резко;
• Допустимый диаметр капель топлива: 30-50 мкм. Это не исключает требования 1-го пункта, а скорее поправка к нему. Если капли будут мелкими, а струя топлива будет двигаться недостаточно быстро, она не сможет достигнуть краев камеры сгорания.

Несмотря на то что форсунки могут быть закрытыми и открытыми, в дизельных моторах сегодня используют только закрытые, т.е. не обеспечивающие непрерывную подачу топлива. Также закрытые форсунки бывают однодырчатыми и многодырчатыми.

Принцип работы форсунки

Устройство электрической форсунки может быть разным(примеры конструкций приведены на рисунке), но принцип работы одинаков для всех типов форсунок.

Форсунка представляет собой определённой формы ёмкость с топливом. С одной стороны топливо под давлением поступает из топливной магистрали через фильтровочную сетку, а с другой стороны в распылённом состоянии попадает в рабочую область ДВИГАТЕЛЯ, если подано напряжения на солсноццальный клапан форсунки.

• MOНO впрыск — форсунка одна (обычно рядный двигатель до 4-х цилиндров)
• ДУБЛЬ MOНO впрыск — две форсунки, работающие на две половины, обычно 6-ти цилиндрового, V-образного двигателя
• РАСПРЕДЕЛЁННЫЙ впрыск — по одной форсунке на цилиндр, рабочая часть расположена во впускном коллекторе
• ПРЯМОЙ впрыск — по одной форсунке на цилиндр, рабочая часть расположена внутри цилиндра
• ПУСКОВАЯ — одна на двигатель, рабочая часть расположена во впускном коллекторе

Форсунки бывают НИЗКООМНЫЕ (от 1 до 7 Ом) и ВЫСОКООМНЫЕ (от 14 до 17 Ом). Низкоомные форсунки управляются пониженным напряжением или в цепях управления имеются добавочные сопротивления (5-8 Ом). Фрагмент схемы с добавочными сопротивлениями (152) приведен на рисунке.

Осциллограмма, отображающая форму импульса на форсунке, с системой впрыска от порта (PFI) и системы последовательного впрыска (SFI), которые используют привод выключаемого транзистора насыщения, изображена рядом и отмечена буквой А. Соленоиды форсунок включаются блоком управления двигателем. Напряжение резко падает, когда клапан открыт, а затем, при выключении напряжения, резко возрастает (из-за индуктивности соленоида). Ширина импульса изменяется в зависимости от нагрузки двигателя.

Осциллограмма, отображающая форму импульса на форсунке системы моновпрыска (TBI). Такие системы для включения и выключения форсунок используют формирователи пиковых токов и токов синхронизации. Клапаны соленоидов форсунок включаются при наличии высокого тока питания, подаваемого от блока управления двигателем.

После срабатывания, ток уменьшается и поддерживает клапан в открытом состоянии. Наблюдается резкое падение напряжения при первом открытии клапана, а затем резкое увеличение напряжения, когда формирователь тока создаст меньший ток синхронизации, чем высокий ток включения. Когда соленоид отключается(после периода синхронизации) создаётся амплитуда напряжения, обусловлештя индуктивностью катушки соленоида (схема В).

Некоторые формирователи пиковых токов и токов синхронизации производят быстрые переключения напряжения во время периода синхронизации из-за низкого сопротивления обмотки соленоида форсунки (схема С).

Примером может служить осциллограмма форсунки автомобиля ФОРД «Сиерра» 1,6i, EEC 4 приведённая ниже.

Ниже приведены схемы подключения форсунок при одновременном, групповом и фазированном впрыске топлива.

При одновременном и групповом методе все форсунки, соединённые параллельно впрыскивают топливо одновременно, причём за один оборот коленвала впрыскивается половина полной порции топлива.

Такой метод соединения форсунок использовался на ам выпуска 80 х — начала 90 х годов.

Современные системы управления двигателями используют последовательный или фазированный впрыск топлива. Такой метод управления позволяет увязывать момент впрыска с моментом открытия впускного клапана в конкретном цилиндре, изменять количество подаваемого топлива в цилиндр.

На схемах использованы следующие обозначения: 1,2,3,4 — форсунки, 5 — ЭБУ двигателем.

Форсунки систем прямого впрыска топлива отличаются от форсунок, применяемых на системах впрыска топлива во впускной коллектор. Распылитель форсунки расположен непосредственно в камере сгорания и испытывает большие температурные нагрузки и нагрузки высокого давления. Форсунка прямого впрыска длиннее, т.к. необходимо пройти толщину головки блока. Давление топлива значительно выше, чем в обычных системах впрыска и факел распыла имеет свои особенности для каждого двигателя. Эти особенности систем прямого впрыска можно отнести к бензиновым и дизельным двигателям. На рисунке показана форсунка и её осциллограмма двигателя HDI СИТРОЕН. Сопротивление обмотки соленоида форсунки 0,3 — 1 Ом.

Варианты прочистки форсунок

Следует понимать, что эффективная прочистка форсунок самостоятельно невозможна. Для этого необходимо воспользоваться специальным оборудованием.

Известно несколько способов очистки форсунок от мусора, содержащегося в топливе.

Ручная прочистка

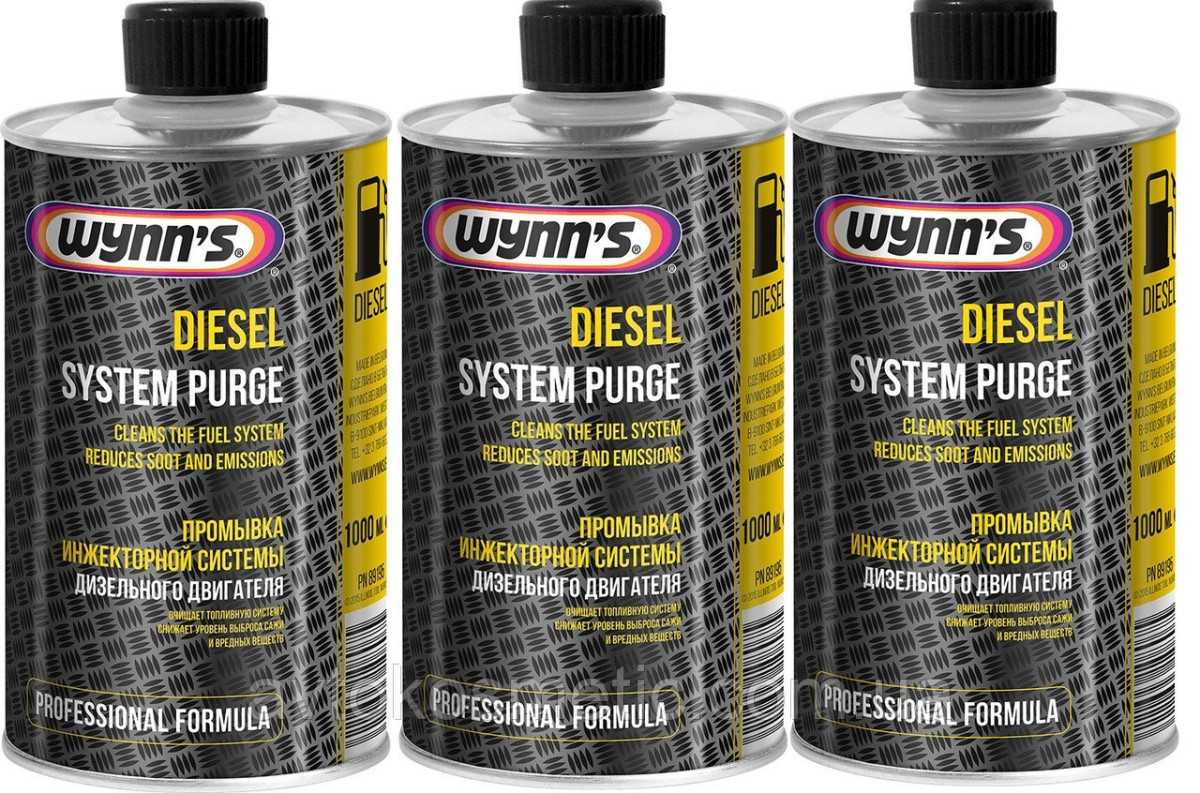

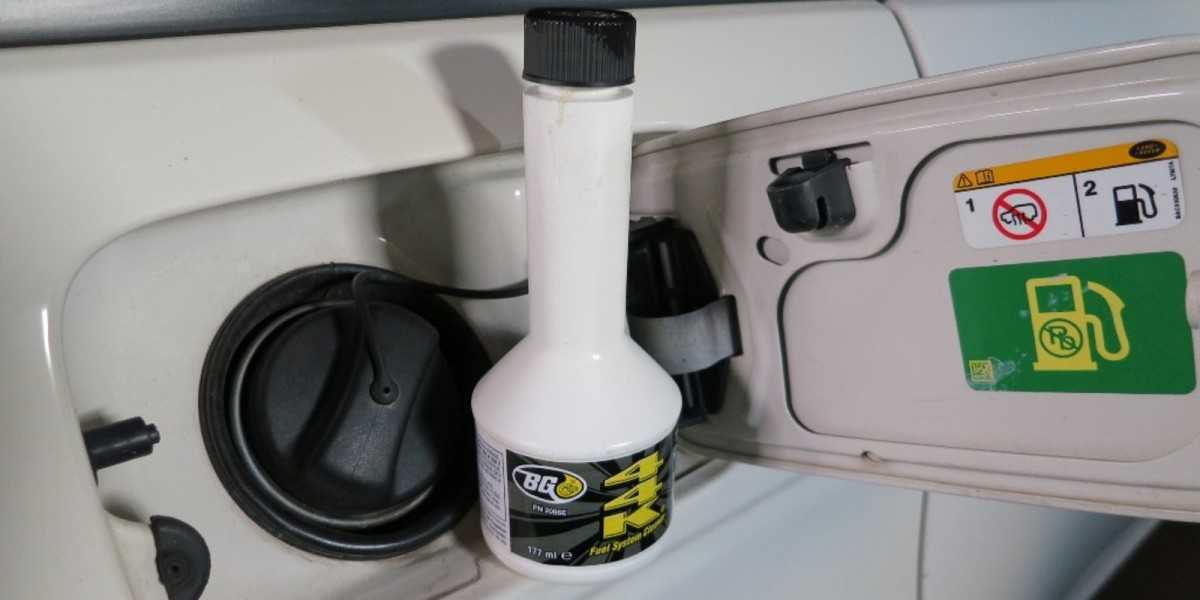

Сегодня существует огромное количество всевозможных средств, позволяющих очистить форсунки от грязи. Они отличаются только эффективностью результата и стоимостью. Каждый препарат содержит пошаговую инструкцию проведения работ. Правда, этот вариант очистки относится к наименее эффективным и считается профилактическим.

Залитая непосредственно к горючему, жидкость перемещается по топливным каналам, очищая не только форсунки, но и все магистрали. Результатом становится скопление на цилиндрах отложений, препятствующих полноценному отходу тепла от мотора.

Механическая чистка

Промыть дизельные форсунки можно и при помощи более совершенного способа. Для него применяется то же средство, что и в первом случае. Но, теперь топливная система подключается к специальной установке, заставляющей очиститель циркулировать.

Правда этот вариант не позволяет жидкости перемещаться по топливным магистралям, что исключает накопление отложений. Эффективность от этого невелика, однако результат несколько лучше, чем при ручной чистке.

Подобная процедура позволяет значительно эффективнее использовать ресурсы очистителя, заставляя его работать на определённых участках, то есть выполнять очищение форсунок и поверхностей клапанов. Благодаря этому, отложения будут отслаиваться только с данных элементов, что исключает загрязнение цилиндров.

Ультразвуковая промывка

Относится к наиболее эффективному способу чистки на сегодня. Загрязнения с форсунок удаляется без использования жидкостей. Основой данного варианта является метод кавитации, выполняемый с использованием специального оборудования.

Когда в машине нужно промывать двигатель

По экспертным оценкам, данную процедуру нельзя проводить с целью профилактики. Вы также должны быть очень осторожны с пятнадцатиминутными жидкостями при замене масла.

Если вы будете часто использовать эту процедуру, вы можете полностью повредить двигатель.

• В конце концов, если бы весь осадок был прочно прикреплен к металлу раньше, то еще 10 000 были бы брошены в двигатель как слизеподобная жидкость, что затруднило бы его работу.
• Поэтому промывку двигателя следует использовать только в том случае, если это действительно необходимо для автомобиля.
• Что можно узнать после полной диагностики. Предпосылками к промывке двигателя могут быть:

Наличие другой жидкости (например, антифриза) во время «тестирования».

Признаки неисправности форсунки

Как показывает опыт, неисправность форсунки можно определить по признакам, которые, впрочем, могут сигнализировать и о других поломках. Среди проблем в работе двигателя, указывающих на то, что не работает форсунка инжектора, выделяют:

• нестабильная работа двигателя на холостом ходу;
• двигатель троит, то есть у него не работает один из цилиндров;
• существенно выросло потребление топлива;
• холодный двигатель плохо запускается;
• рывки при движении после нажатия на педаль газа;
• утрата динамики, особенно при резких ускорениях.

Видео: как проверить форсунку common rail не снимая с двигателя

При возникновении подобных симптомов, требуется проверить форсунки, как одну из наиболее вероятных причин их появления. Сделать это можно разными методами, например, многие специалисты снимают эти узлы и проверяют их. Но существуют методики, позволяющие определить, работает ли форсунка, не снимая ее. Это можно сделать и самостоятельно, причем для выполнения диагностики потребуется только один прибор, при этом разбирать ничего не потребуется.

Основные признаки неисправностей форсунок в дизельном двигателе

Главные признаки поломок форсунок

1) Первое, на что следует обратить внимание, это нарушение режима работы двигателя. Форсунка отвечает за правильное дозирование и подачу топливной массы в зону реактора, и при малейшем же сбое этих условий, сразу нарушается режим работы всего силового агрегата

В целом это также проявляется по следующим признакам:2) частые сбои при запуске мотора;3) возникновение «лишнего» шума на рабочем ходу в районе двигателя;4) понижение мощности силового агрегата;

5) повышенный расход топлива;

6) перебои в работе мотора;7) повышение дымообразования выхлопной системы;

хлопки из глушителя.

Каждый из этих симптомов является внешним проявлением какого-либо процесса, обусловленного поломкой оборудования

Поэтому крайне важно вовремя обнаружить и предупредить разрушение топливной системы и последующее повреждение двигателя

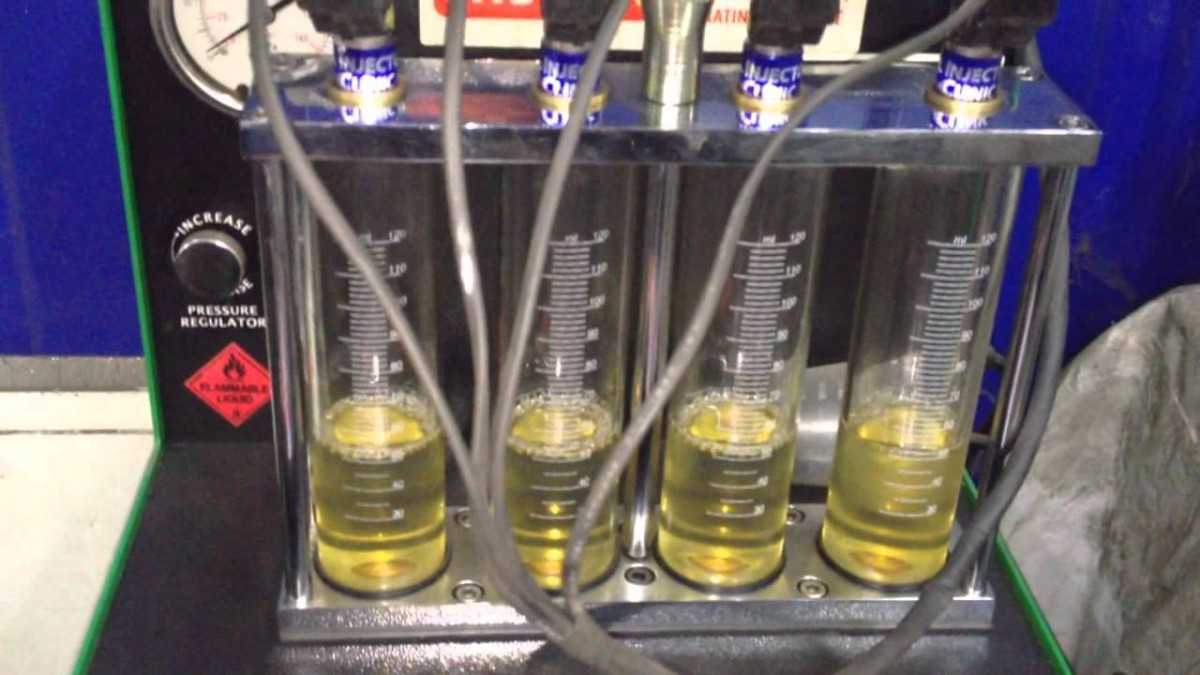

Как точно определить неисправность форсунки?

При обнаружении всех выше приведенных признаков или лишь некоторых из них лучший способ подтвердить или, напротив, опровергнуть поломку форсунок – обратиться к профессиональной диагностике. Современные сервисные центры оснащены всем необходим для этого оборудованием. Так, в качестве первичной проверки проводят специальный тест по соответствию устройства заводским характеристикам. Кроме того, вовремя проведенная точная диагностика и ремонт форсунок Delphi, Bosch и других известных производителей позволит сохранить не только топливо, время и деньги, но и предупредит поломку силового агрегата.

Почему происходит поломка форсунок?

Самая главная причина поломки форсунок – некачественное топливо. Однако абсолютно чистой топливной массы не существует, и потому ремонт топливной системы Common Rail требуется проводить регулярно. Косвенной причиной его поломки может стать истечение срока годности топливного фильтра, использование неправильных топливных присадок, а также нерегулярная промывка бака и всей топливной системы. Поэтому ремонт или восстановление форсунок вдвое выгоднее покупки новой.

Современный дизель – это высокоточная система подачи и впрыска топлива. Однако, современный дизель не самый надежный агрегат. Во многом надежность дизеля не связана с конструктивностью самой системы, а больше зависит от качества применяемого в автомобиле топлива. А так как в России дизельное топливо не самого хорошего качества, то в дизельной системе часто происходят поломки. Из-за некачественного топлива владельцам дизельных машин чаще всего приходится обращаться в СТО для ремонта форсунок. В отличие от бензиновых форсунок, которые чаще всего меняются полностью и не ремонтируются, дизельные форсунки можно попытаться отремонтировать. Для того, чтобы понять нужен ли ремонт форсунок, попробуем разобраться немного в теории.

Как промыть инжектор своими руками

Средства для промывки форсунок качественно удаляют отложения в системе. Чтобы провести процедуру необходима специальная пневматическая станция. Такое оборудование можно свободно купить на территории России. Сегодня существуют пневматические станции отечественного и китайского производства. Если нет потребности постоянно применять такое оборудование, промывку инжектора можно провести в автосервисах, которые предлагают услугу. Цена на нее составит от 1500 до 4000 рублей в зависимости от автомобиля и региона проживания. Можно попытаться собрать станцию самостоятельно. При этом вы должны знать, что промывка самодельными станциями опасна. Промывочные жидкости воспламеняются легче топлива. Поэтому избегайте утечки жидкости. Попав на выпускной коллектор прогретого двигателя жидкость мгновенно воспламенится. Такая процедура может стоить вам не только автомобиля, но жизни и здоровья.

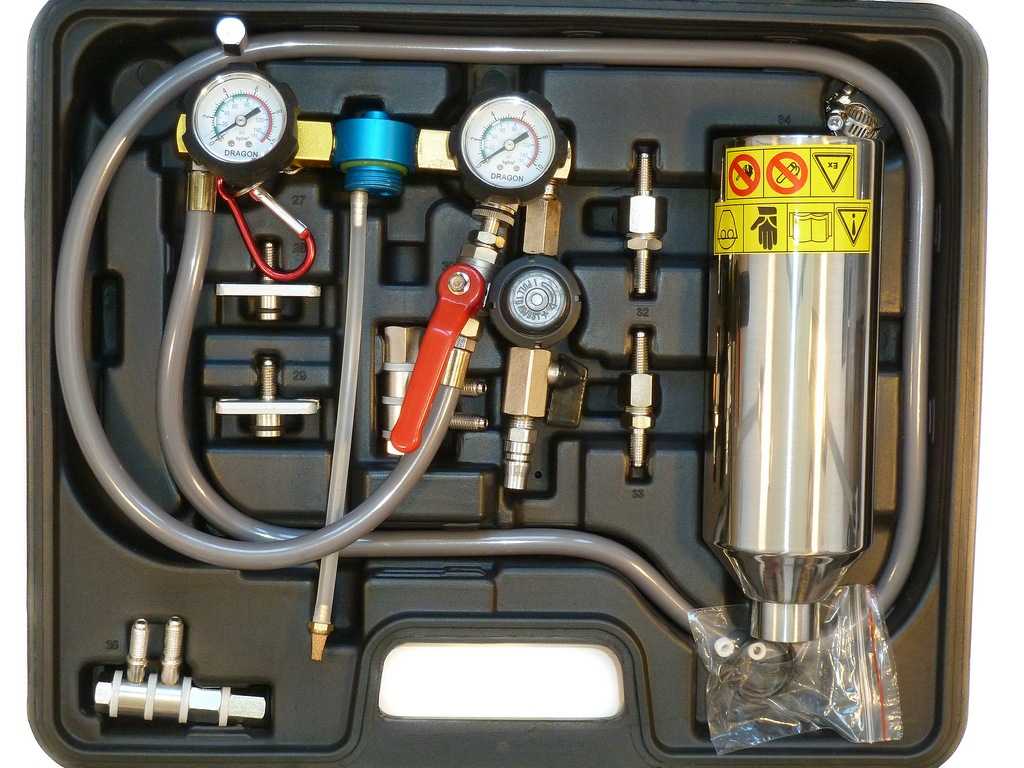

Необходимый набор для промывки инжектора:

• топливопроводный шланг (1,5 м);
• хомуты (2 штуки);
• баллон с манометром 1 л;
• крючок для подвешивания баллона;
• шланг закоротки магистрали (чтобы заглушить обратную магистраль);
• переходники для подключения к топливной рампе;
• компрессор;
• 1 л жидкости на двигатель объемом до 2 л.

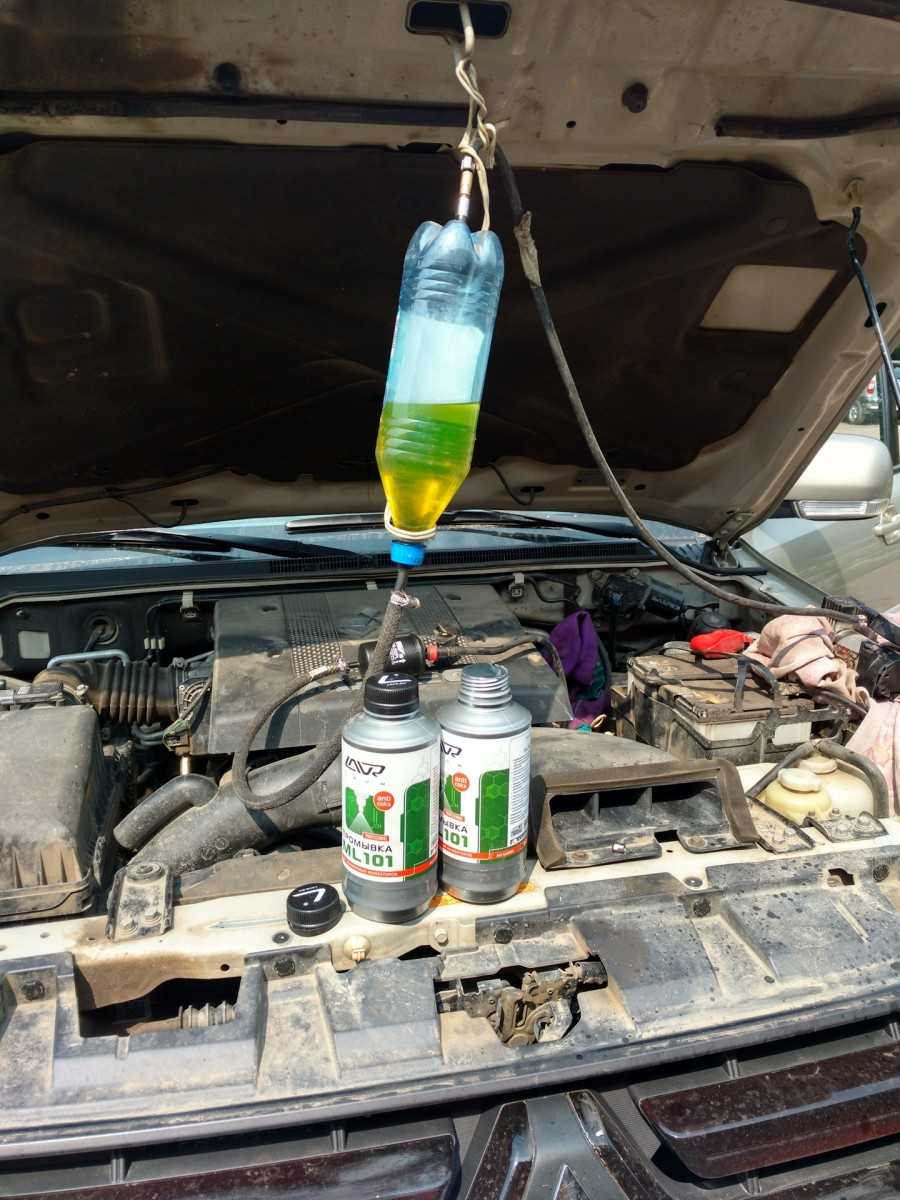

Когда станция подключена, система выглядит как больничная капельница. Промывка форсунок не требует большого опыта. Главное четко следовать инструкции по подключению и промывке. Вот список действий как смонтировать станцию для работы.

Монтаж промывочной станции

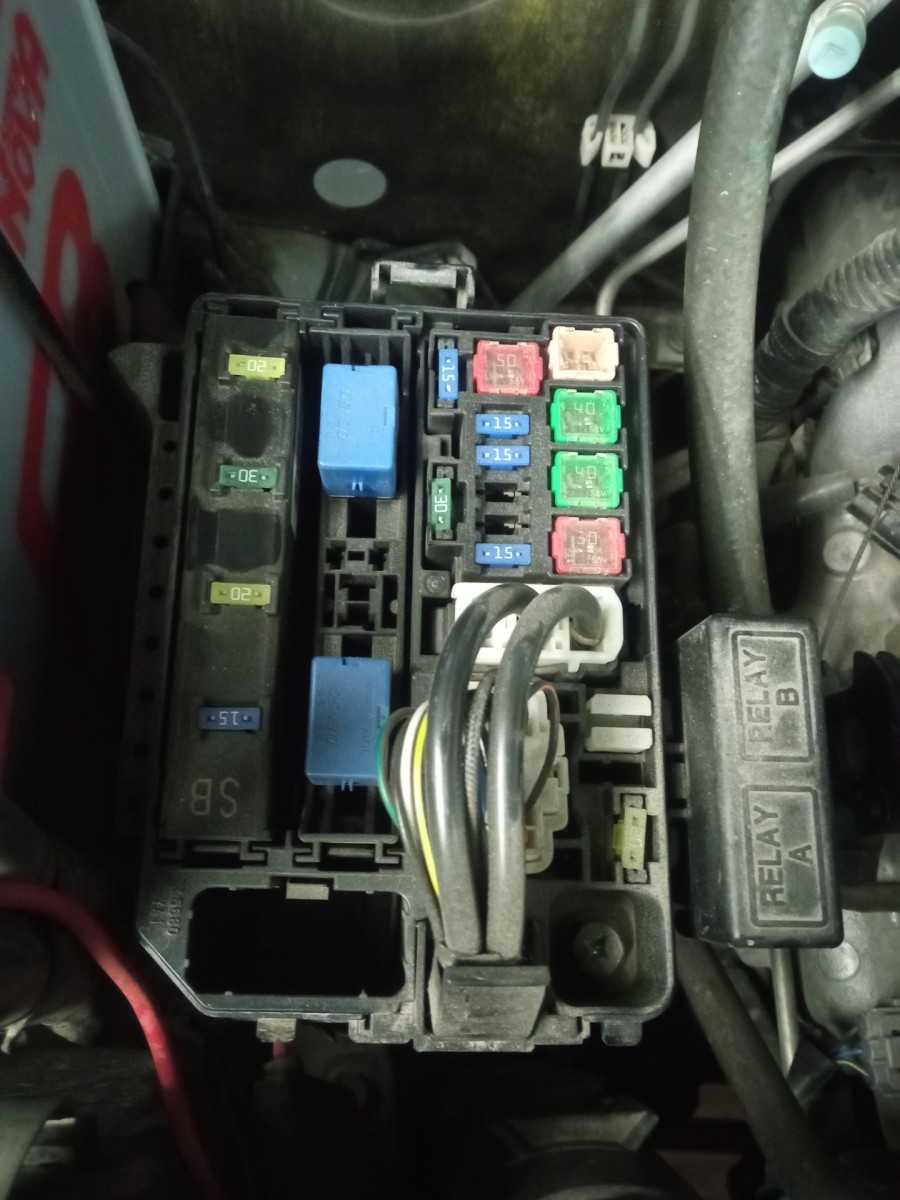

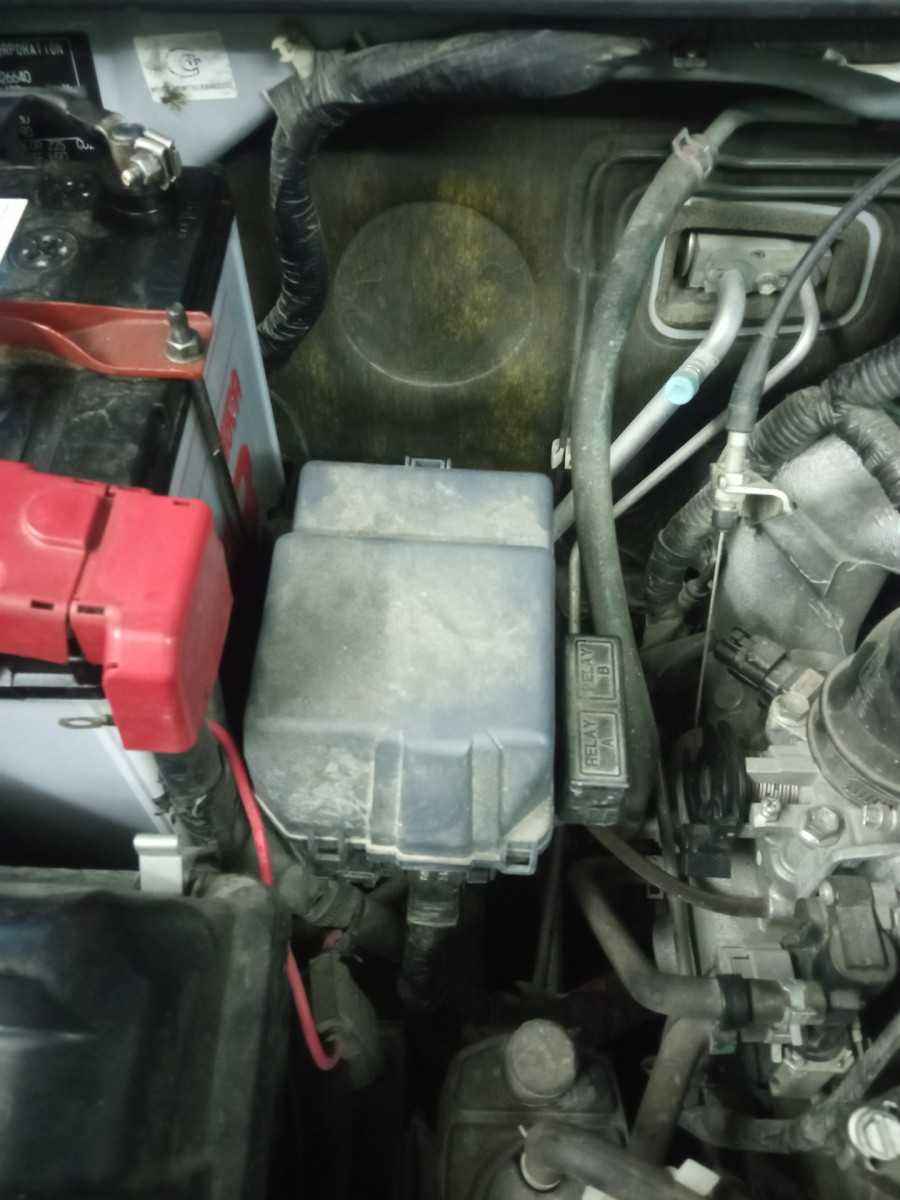

1. Отключите питание топливного насоса, вынув предохранитель.
2. Магистраль подачи топлива отключите от рампы. Будьте осторожны, возможно незначительное разбрызгивание остатков горючего. Если в конструкции предусмотрена обратная магистраль, демонтируйте и заглушите ее.
3. Подберите подходящий переходник (фитинг). Подключите переходник к рампе, затем с помощью хомута зафиксируйте шланг на переходнике.

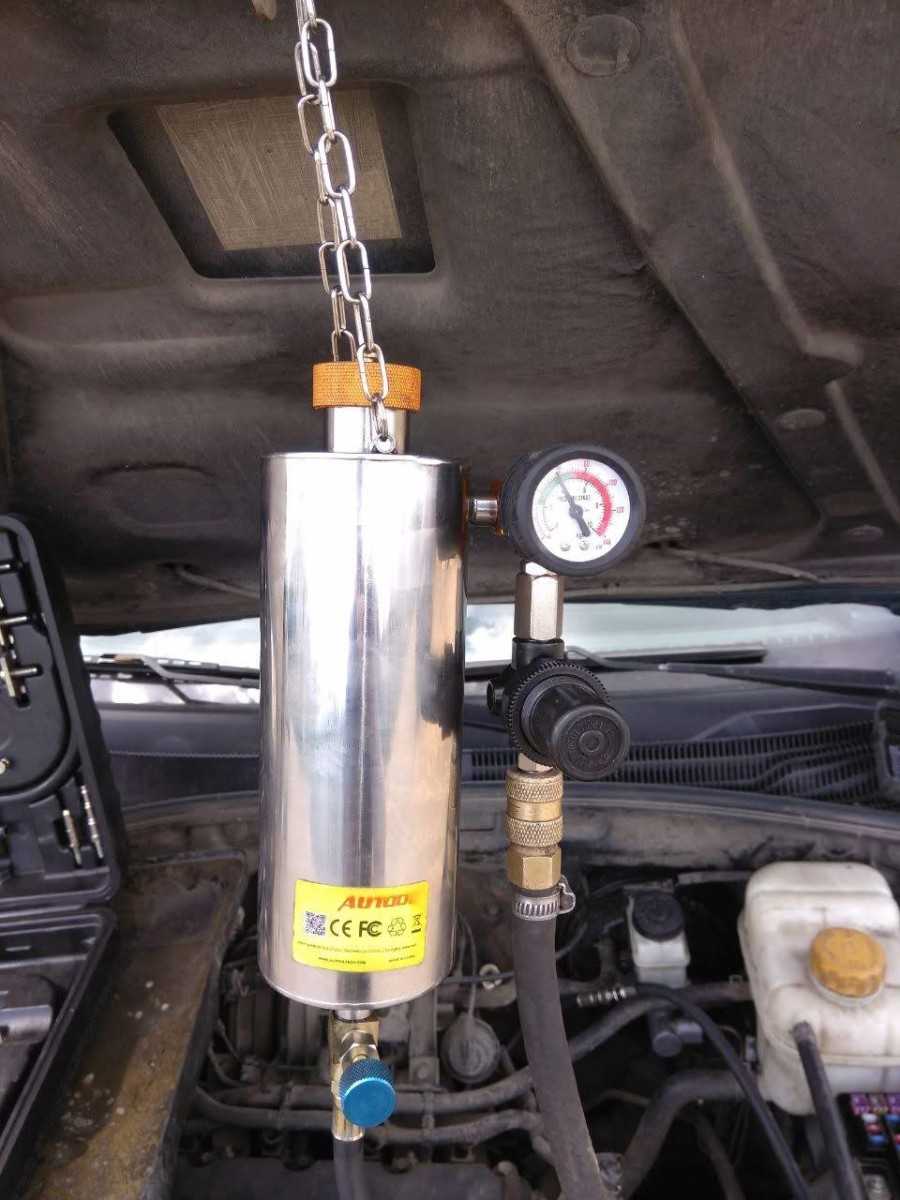

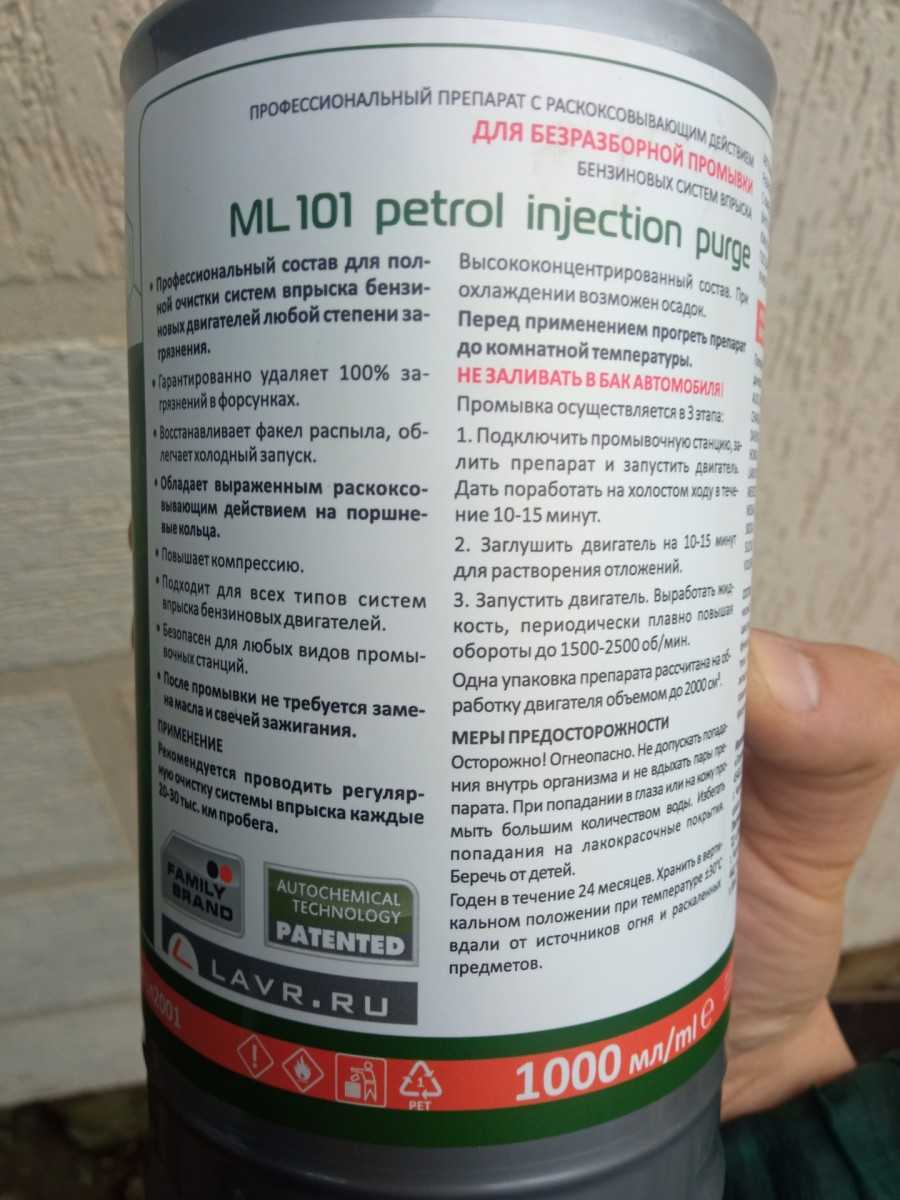

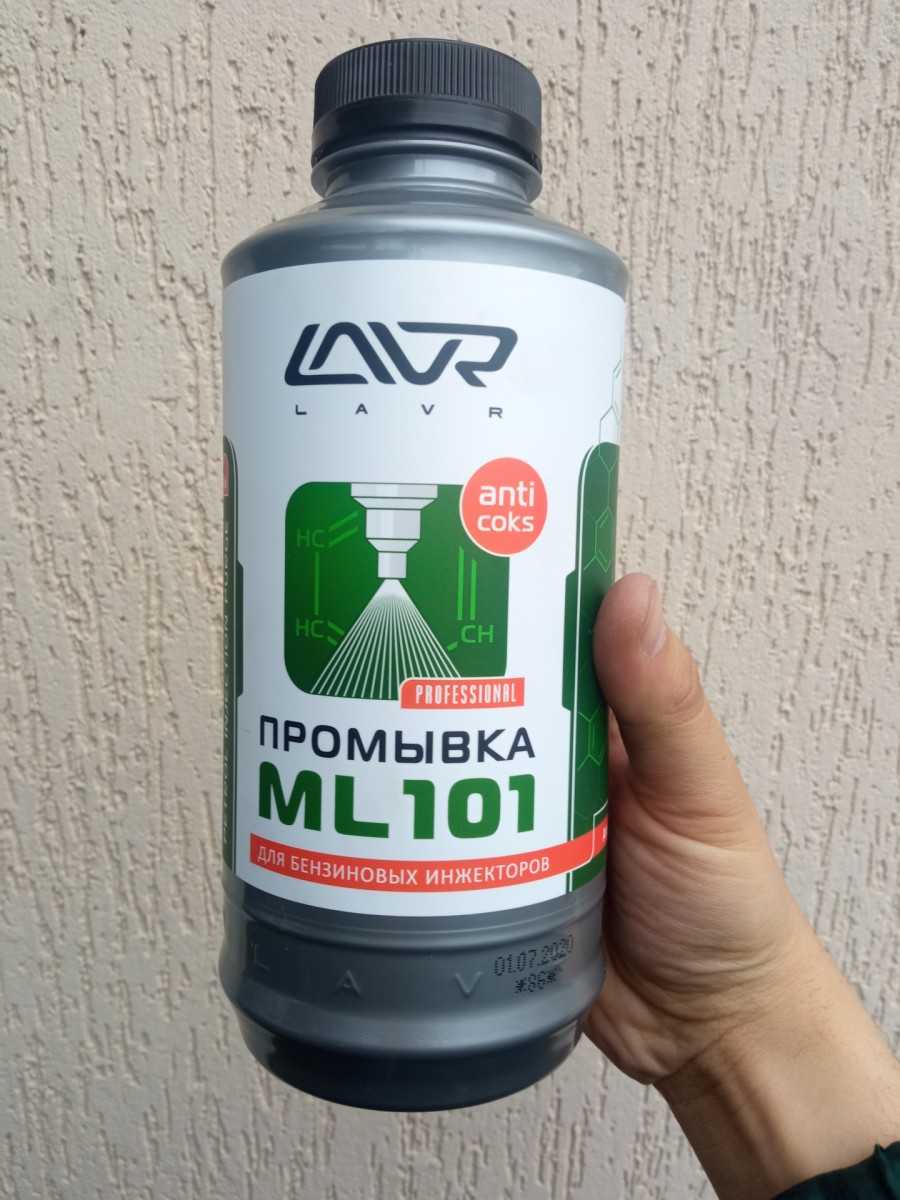

4. Залейте в баллон жидкость для промывки LAVR. Подвесьте баллон над капотом.
5. Подключите шланг к баллону, потом зафиксируйте хомутом.
6. Подсоедините компрессор к баллону, подайте 3 атмосферы.
7. Проверьте герметичность сборки. Для этого откройте подачу топлива с баллона на топливную рампу. Если все соединения сухие, начинайте процедуру.
8. Запустите двигатель. Дайте поработать двигателю в режиме холостых оборотов 10-15 минут. Следите, чтобы манометр показывал 3 атмосферы.
9. Заглушите мотор на 15 минут. За это время отложения растворятся.
10. Запустите двигатель. Периодически плавно поднимайте обороты до 2500 об./мин. Продолжайте следить за показаниями давления в баллоне.
11. Завершите процедуру, когда закончится жидкость.
12. Отключите станцию и смонтируйте детали двигателя в обратном порядке.

Менять масло и свечи зажигания после использования жидкости для промывки инжектора LAVR не обязательно. Поэтому сразу запустите двигатель и сделать тестовый заезд. На первых же километрах пути почувствуются улучшения работы мотора.

Метод третий — добавление ацетона

На многочисленных форумах в интернете можно найти много тем о том, стоит ли добавлять ацетон в бензобак. Несмотря на то, что официальные представители автопроизводителей и нефтеперерабатывающих компаний ни слова не говорят об этом, многие отечественные (и не только) автовладельцы добавляют небольшое количество чистого ацетона к используемому бензину.

Такое действие приводит, во-первых, к повышению октанового числа бензина, а во-вторых, вызывает очищающий эффект для элементов топливной системы (отмывает углеродистые отложения), а также связывает воду, находящуюся в бензине и выводит ее вместе с выхлопными газами. Как правило, эффект от использования ацетона чувствуется после того, как его добавили в полный (или почти полный) бак бензина, и это горючее впоследствие было сожжено в процессе езды.

Несколько слов о пропорциях. Количество добавляемого в бензин ацетона зависит, во-первых, от октанового числа, а во-вторых, от качества топлива (примеси воды и вредных примесей в нем). Если бензин хороший, то достаточно добавить 30 мл на каждый 10 литров бензина. По мере ухудшения, количество ацетона может увеличиваться до 150 мл на 10 литров бензина. Однако не стоит слишком увлекаться добавлением ацетона! Это обусловлено тем, что поскольку это средство увеличивает октановое число, то если его значение будет превышено по сравнению с тем, на которое рассчитан двигатель, это может привести к постепенному выходу мотора из строя. И чем на большее значение оно превышено — тем быстрее “стуканет” двигатель.

Разновидности и принцип работы

В сегодняшних условиях применяются самые разные виды дизельных форсунок. Их большое разнообразие объясняется как крайне широкой сферой применения, так и различиями в задачах, для решения которых они предназначаются.

Механическая форсунка

Традиционный вариант устройства, постепенно уступающий по популярности современным инженерным решениям. Именно его принцип действия был приведен выше при описании рабочего цикла дизельной форсунки. Он базируется на срабатывании клапана при достижении определенного уровня давления.

Механическая форсунка применяется в автомобилестроении в течение нескольких десятков лет. Однако, введение новых экологических стандартов и всеобщее стремление к повышению уровня экономичности дизельных двигателей привело к неуклонному вытеснению этого классического устройства более эффективным разработкам последних лет.

Главное направление совершенствования форсунки в частности и дизельного двигателя в целом – это передача контроля и управления большинством рабочих процессов электронным приборам и датчикам. Кроме того, отдельного упоминания заслуживает форсунка с двумя пружинами, разделяющая подъем иглы на две стадии. В результате обеспечивается гибкость в подаче горючего, более полное сгорание топлива и уменьшение шума при работе агрегата.

Электромеханическая форсунка

Главное отличие от механического варианта состоит в использовании для перемещения иглы форсунки вместо пружины электромагнитного клапана. Он управляется автоматикой, благодаря чему достигается точное определение количества необходимого топлива и оптимальная периодичность его впрыска.

Электромеханическая форсунка напоминает часто используемую в инжекторных бензиновых двигателях электромагнитную версию устройства. Она не используется в дизель-моторах, так как не способна выдерживать высокое давление.

Насос-форсунка

Еще одна вариация традиционного дизельного двигателя. Устройство агрегата не предполагает наличие обычного ТНВД. Вместо него для нагнетания необходимого уровня давления используются специальные насос-форсунки. Фактически, вместо одного топливного насоса высокого давления устанавливаются несколько более простых, каждый из которых обслуживает только одну форсунку.

Такое устройство двигателя позволяет подавать топливо в камеру сгорания под очень высоким давлением. Как следствие – обеспечивается уверенное самовоспламенение и более полное сжигание горючего. Отсутствие ТНВД позволяет сделать двигатель более компактным, что также выступает немаловажным достоинством.

Однако, использование системы насос-форсунка имеет и определенные недостатки. Главные из них – высокая требовательность к качеству применяемого дизельного топлива, а также более значительные расходы на изготовление двигателя в целом. Именно поэтому стремительно растет популярность еще одной разновидности дизельных форсунок и системы, предусматривающей их применение.

Пьезоэлектрическая форсунка

Устройство пьезофорсунки напоминает электромеханические или электромагнитные аналоги. Главное отличие заключается в использовании вместо электромагнитного клапана специального пьезоэлемента, часто называемого пьезоэлектрическим кристаллом. Его наличие обеспечивает крайне высокое быстродействие устройства. Благодаря этому клапан срабатывает в 4 раза чаще, чем в обычных электромагнитных форсунках.

Нет ничего удивительного, что пьезоэлектрические форсунки стали важным элементом системы впрыска Common Rail, которая используется сегодня практически повсеместно. Ее использование позволяет увеличить эффективность работы дизельного двигателя и повысить КПД при одновременном уменьшении расхода топлива и количества вредных выбросов.

Статьи по теме

Диагностика топливных форсунок: методы, рекомендации, профилактика поломок

Присадки для дизельного топлива: виды и задачи

Ремонт топливных форсунок: причины неисправности, диагностика, методы решения проблемы

Давление масла в двигателе: норма и признаки неисправности

Порвался ремень генератора: что делать в такой ситуации

Защита картера двигателя: мнения экспертов и автолюбителей

Сколько антифриза в системе охлаждения, и почему так важно знать его уровень

Ремонт турбины на дизельном двигателе: все проще, чем кажется

Уровень масла в двигателе: как правильно замерить и что делать при резком колебании

Ремонт дизельного мотора по всем правилам

Как часто надо менять масло в двигателе: рекомендации завода-изготовителя и специалистов

Присадки для бензиновых двигателей: использовать или нет

Присадки для дизельного двигателя: их виды и критерии выбора

Объем масла в двигателе: как выяснить, сколько нужно

Замена масла в двигателе: когда это нужно делать и как

Назначение форсунок

К основным функциям, возложенным на форсунку относят:

• подача топлива в цилиндр;
• герметизация камеры сгорания;
• распыление на мелкодисперсные частички;
• максимально равномерное распределение солярки по камере сгорания;
• резкое начало впрыска топлива и такое же быстрое завершение процесса;
• точное дозирование необходимого количества горючего.

Для стабильной работы двигателя, форсунка должна обеспечивать оптимальную дисперсность. Чем выше степень дробления капель солярки, тем больше их общая площадь поверхности. Это позволяет топливу сгореть в более короткий промежуток времени, что положительно сказывается на экологичности, динамике и экономичности. При этом капли не должны быть слишком мелкими, так как в таком случае они не достигнут краев камеры сгорания. На данный момент топливные форсунки впрыскивают солярку со скоростью, достаточной чтобы обеспечить полное заполнение всего объема при размере частиц от 30 до 50 мкм.

Промывочное масло

С помощью этого инструмента производится промывка двигателей внутреннего сгорания. Эта жидкость представляет собой дешевое минеральное масло с большим количеством щелочных присадок.

• Функция последнего — растворять осадок в двигателе. На сегодняшний день наиболее популярны пятнадцатиминутные жидкости.
• Раньше двигатели поливали стойкими средствами. Такие вещества были популярны в 1990-е годы.
• Используемые средства длительного действия следующие. Машину, которая при замене масла должна промывать двигатель, доставили на СТО.
• Там после удаления старой жидкости в нее залили сильнодействующее щелочное средство.

С таким веществом машине пришлось какое-то время (несколько дней) поездить. После этого промывочная жидкость высохла. При этом в двигателе нет отложений. Затем в горловину залило новое моторное масло, и машина снова была готова к работе (теперь уже не на 2 дня, а на 10 000 км).

Почему в наши дни эта технология потеряла свою популярность? На самом деле весь процесс занял много времени. Я согласен с тем, что сейчас маловероятно, что кто-то согласится потратить на это 2 дня своих выходных.

А на высоких оборотах двигатель был скомпрометирован из-за серьезной поломки (так как плотность масляной пленки на стенках цилиндров была очень мала). Удовлетворение от вождения такой машины вряд ли.

И не забывайте о щелочных свойствах этого масла. Попадая на уплотнения и другие резиновые изделия, такая жидкость просто разрушает их с помощью чистящих присадок. То есть вместе с маслом пришлось поменять многие другие элементы двигателя.
