Топливная форсунка в инжекторе: неисправности и ремонт

Замена распылителя форсунки

В процессе эксплуатации дизельного автомобиля могут возникать ситуации, когда заметно увеличивается расход топлива, снижается мощность двигателя вплоть до полной остановки. Часто причиной этого являются неисправные распылители. Ремонтные работы в этих случаях желательно провести в максимально короткие сроки.

Причиной снижения мощности двигателя и повышенного расхода топлива часто является неисправный распылитель форсунки

Симптомы неисправности распылителя форсунки

Необходимость замены распылителя можно определить по следующим признакам.

  1. Топливо подаётся в избыточном объёме. Оно продолжает поступать в двигатель даже после завершения рабочего цикла. Появляются подтёки.
  2. Двигатель работает неустойчиво, плохо запускается после длительной стоянки и плавают обороты на холостом ходу. Причиной этого является недостаток топлива в системе.
  3. Из-за неполного сгорания топлива выхлоп становится чёрным и более плотным.

В результате снижается мощность двигателя. В этом случае требуется замена распылителей.

Необходимые инструменты

Обычно форсунки установлены в головке блока цилиндров на резьбе. Для их демонтажа не стоит пользоваться рожковыми ключами. Даже если получится таким способом форсунки снять, то установить обратно не удастся — выполнить затяжку ключом с требуемым усилием невозможно.

Основная часть корпуса форсунок представляет собой шестигранник. Для их снятия можно использовать стандартные торцевые головки на 24 и 27 и вороток. Они должны быть удлинёнными. Кроме этого, потребуется ёмкость с топливом для промывки форсунок.

Видео: демонтаж и ремонт форсунок

Порядок действий при замене форсунки

После снятия форсунок из форсуночных каналов удаляют шайбы и загрязнения. Шайбы вытаскиваются с помощью самостоятельно изготовленных крючков. После очистки каналов следует обязательно прокрутить стартер в течение 10 секунд. Это обеспечит полную очистку каналов от мусора. Кроме этого, рекомендуется проверить работоспособность свечей накаливания и систему управления.

После снятия форсунок проверяется их работоспособность по следующим критериям:

  • при подаче топлива под определённым давлением форсунка должна открываться;
  • до открытия форсунок топливо из распылителя вытекать не должно;
  • распыление должно быть равномерным;
  • при прекращении подачи топлива давление внутри форсунки в течение некоторого времени должно оставаться неизменным.

При разборке форсунки удобно использовать тиски, но прилагать излишние усилия не стоит

Если распылители неисправны, на форсунки следует надеть защитные колпачки и подготовить место для работы. Поверхность должна быть чистой и ровной. Потребуются:

  • тиски;
  • ёмкость с чистым топливом;
  • накидные ключи.

Форсунки японских авто, имеющие обратку через рампу, в тисках зажимать не стоит, поскольку деталь может быть повреждена. В тиски закрепляют ключ и уже в него помещают форсунку.

Форсунки немецких двигателей можно зажимать в тисках. При этом не рекомендуется использовать рожковые ключи — только торцевые ключи и удлинённые головки.

Порядок замены распылителя следующий.

  1. Ослабляется и откручивается накидная гайка. Иногда она снимается вместе с распылителем. В этом случае её выбивают любой подходящей наставкой, очищают от загрязнений и промывают.
  2. Снимается и промывается в ёмкости с топливом промежуточный корпус.
  3. С корпуса форсунки сливается оставшееся топливо.
  4. Извлекается из упаковки и промывается новый распылитель.
  5. Промежуточный корпус вынимают из ёмкости таким образом, чтобы вместе с топливом удалялись частицы загрязнений.
  6. Форсунка собирается, затягивается гайка.
  7. На стенде проверяется работоспособность форсунки.
  8. Перед установкой форсунки посадочное место смазывается графитной смазкой. Затягивание производится с усилием 6–7 кг-м. Закручивать форсунку в канал следует руками — она должна идти легко.

Процесс сборки не представляет каких-либо сложностей, если при разборке трубки и штуцера были помечены. Трубки высокого давления перед установкой промывают топливом как снаружи, так и изнутри. После присоединения на трубки устанавливаются зажимы, предотвращающие их вибрацию и преждевременную поломку. Затем из системы удаляется воздух, и запускается двигатель.

Замена форсунок на Skoda Octavia A7 1.4 Tsi

Шкода Октавия с мотором 1,4. Проблема выражалась в том, что мотор троил на холостых оборотах. Ошибок нет, пропуски хаотичные. Перепробовали всё, начиная от промывки форсунок заканчивая проверкой ГРМ. Дело дошло до форсунок.

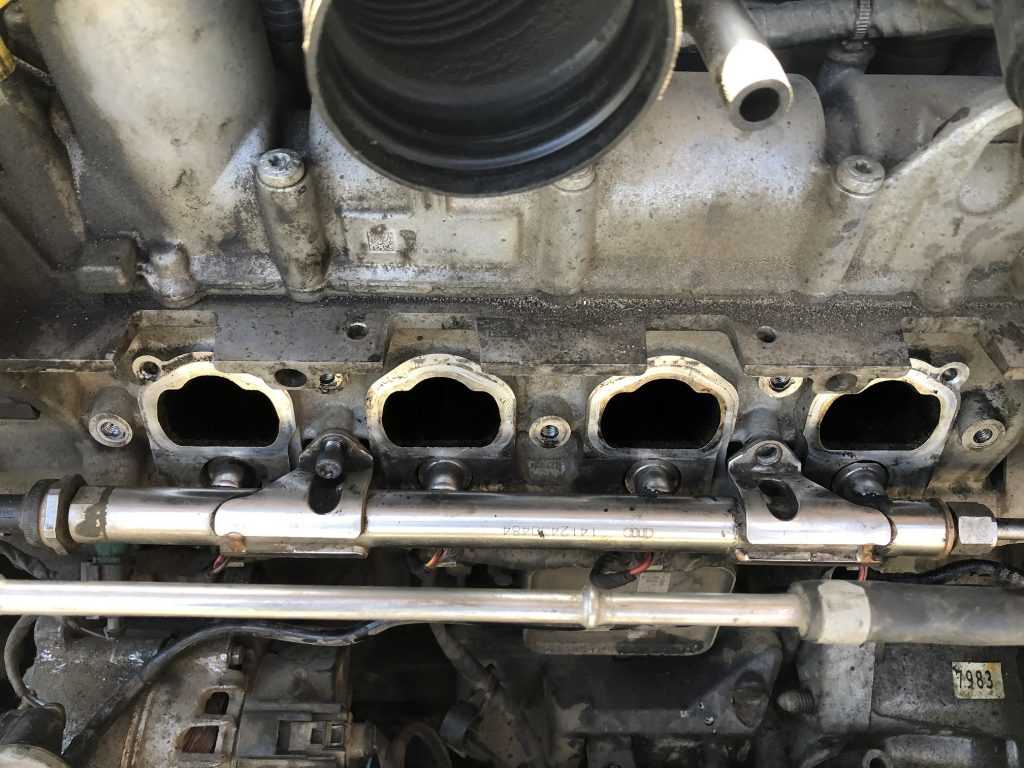

Снимаем впускной коллектор и видим рампу

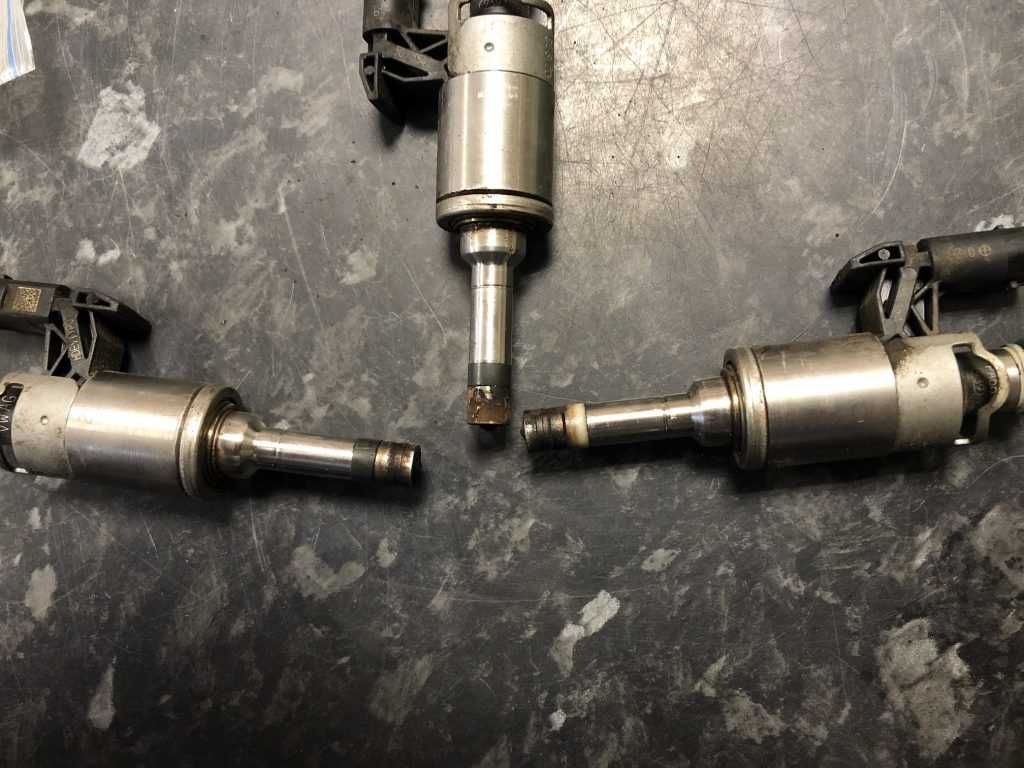

Далее снимаем рампу и извлекаем форсунки. 3 штуки вышли с рампой, а одна осталась в ГБЦ. Съёмник в помощь…

Как выяснилось, ранее уже снимали форсунки и меняли их местами, но ремкомплекты не меняли. Это серьёзная ошибка! Уплотнительные кольца одноразовые и повторно их ставить нельзя, особенно это касается тефлоновых колец. Многие сервисы не могут их заменить по причине отсутствия специального инструмента. Про это мы снимали видео ролик

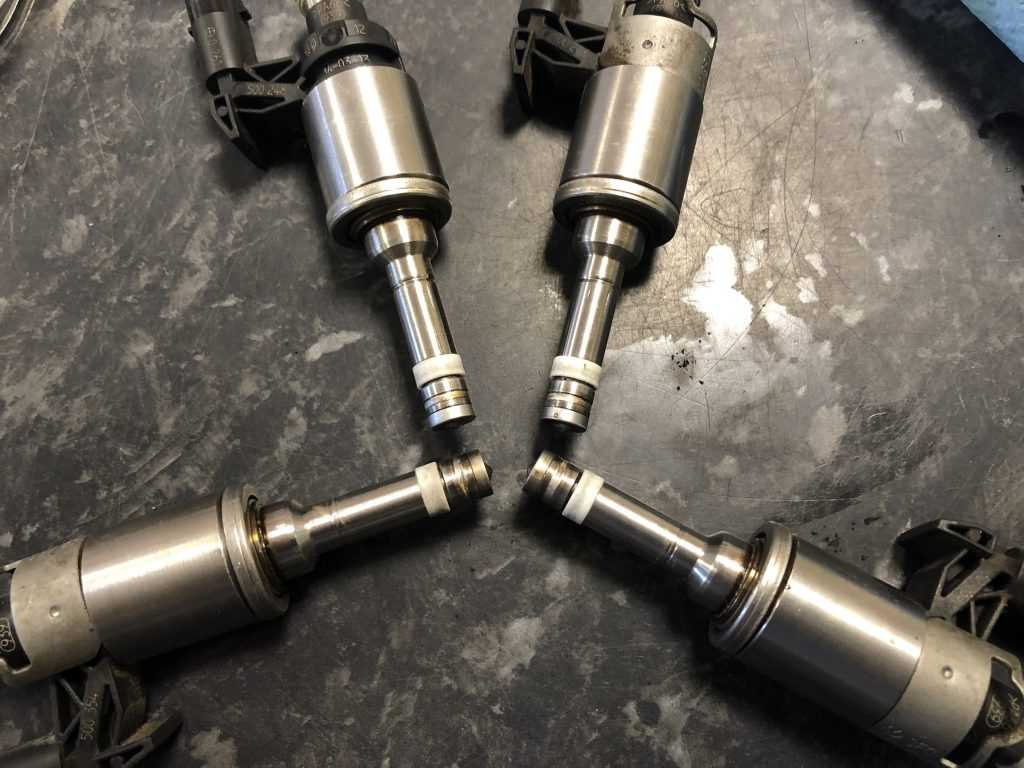

В итоге форсунки готовы к установке

Устанавливаем в ГБЦ

Собираем в обратной последовательности. Заводим и радуемся. Мотор работает ровно, никаких проблем.

Стоимость замены 4000 рублей.

Источник

Основные неисправности форсунок

Практически все неисправности, возникающие как в дизельных, так и в бензиновых форсунках, связаны с их засорением. И вопрос сводится лишь к тому, как именно в распылителе возник засор.

Стук

Так называемый стук — неисправность, возникающая вследствие закоксовывания отверстий распылителя. Дело в том, что эта деталь регулярно подвергается воздействию высоких температур. Если водитель постоянно использует некачественное топливо, на распылителях скапливаются смолистые отложения.

Распылитель форсунки Common Rail вышел из строя из-за некачественного топлива

Постепенно поверхность этих отложений покрывается твёрдым нагаром, а в подаче топлива начинаются перебои. Именно в этот момент механизм начинает «стучать». Вот признаки его стука:

  • мощность двигателя существенно снижается;
  • увеличение оборотов двигателя приводит к рывкам и провалам;
  • на низких оборотах мотор работает нестабильно и часто глохнет;
  • токсичность выхлопных газов увеличивается в два, а иногда и в три раза.

Для устранения устройство необходимо промыть. Вот основные способы промывки:

  • промывка с помощью особых топливных присадок;
  • промывка на стенде (для этого детали придётся снимать).

Течь

Течь форсунки обычно возникает из-за разрушения уплотнительного кольца, находящегося под ней. Любая, даже самая незначительная трещина в этой детали ведёт к утечке, так как давление в топливопроводе очень высокое. Кроме того, из-за разрушившегося кольца топливная система утрачивает герметичность и начинается и начинается подсос воздуха в камеру сгорания двигателя.

Из-за разрушения уплотнительного кольца форсунка Common Rail может потечь

Вот признаки того, что форсунка потекла:

  • при осмотре двигателя вокруг детали видны характерные маслянистые потёки;
  • двигатель очень трудно завести;
  • запущенный двигатель работает с перебоями и характерными хлопками.

Неисправности, которые могут быть у форсунок

Форсунки — это достаточно точный механизм, они могут открываются и закрываться несколько раз в секунду, при этом обеспечивать:

  • молниеносное открытие;
  • хорошую проходимость топлива;
  • мелкодисперсное распыление бензина, для лучшего смешивания с воздухом;
  • плотное и быстрое закрытие.

Жизнь форсунок сильно зависит от качества бензина и частоты замены топливных фильтров. Любой даже самый мелкий мусор может помешать им исполнять свое предназначение.

Со временем форсунки засоряются отложениями и могут возникнуть такие проблемы:

  1. Форсунки открываются не сразу при подаче сигнала, либо не открываться совсем — заклинивать.
  2. Через засоренное отверстие может проходить меньше бензина чем рассчитывал ЭБУ, это приведет к бедности смеси.
  3. Также мусор может помешать распылять топливо, из-за этого он будет заливаться струйкой и недостаточно смешиваться с воздухом.
  4. Неплотное закрытие привет к тому что в камеру сгорания будет попадать больше бензина чем нужно.

Такие неисправности в топливной системе могут в свою очередь привести к таким проблемам работы двигателя в целом:

  • пропуски зажигания в режиме холостого хода;
  • значительная потеря мощности;
  • нестабильная работа двигателя;
  • увеличение расхода топлива;
  • затрудненный пуск двигателя.

Причиной таких изменений в работе могут быть загрязнённые, либо вышедшие из строя форсунки. Полностью приходят в негодность они крайне редко и всегда перед заменой форсунок ваз 2114 можно попробовать провести их чистку.

Ремонт топливных форсунок

Автовладелец может выполнить ремонт топливной форсунки бензиновой или дизельной своими руками. Особенно если устройство механического типа, для обслуживания будет достаточно самых простых инструментов.

Конструкция форсунок у разных производителей существенно отличаются, поэтому и ремонтные работы имеют особенности.

Несложно ремонтировать форсунки «Бош Коммон Рейл». В числе наиболее частых неисправностей этих механизмов – повреждения распылителя и мультипликатора (клапана). Причем последняя деталь подводит чаще всего. На распылители производитель дает гарантию замены на протяжении 100 тыс. км пробега. Но в российских реалиях (а также стран СНГ) из-за низкого качества горючего узел не выдерживает больше 20 тыс. км, после чего требуется проверка и ремонт топливных форсунок дизельных двигателей.

Такие же проблемы характерны и для форсунок «Делфи». У них также чаще всего выходят из строя распылитель и клапан. Для чистки распылителя применяют ультразвук, если процедура не помогает, деталь меняют.

Японский производитель «Денсо» дает гарантию, что его форсунки способны выдержать 150 тыс. км пробега. Еще одно преимущество таких деталей – они дешевле европейских. Но ремонт этих топливных форсунок невозможен, потому что комплектующие «Денсо» не продаются. При выходе узла из строя его надо менять.

Чтобы выполнить ремонт топливной форсунки бензиновой или дизельной своими руками, нужно подготовить следующее:

  • чистую безворсовую ветошь;
  • отвертку с плоским лезвием;
  • гаечные ключи;
  • пинцет для снятия лепестков;
  • бокорез или плоскогубцы для снятия сеточки;
  • ключ шестигранник.

Форсунка разбирается в следующем порядке:

Зажимаем деталь в тисках.
При помощи гаечного ключа выкручиваем клапан, чтобы добраться до регулировочной шайбы, пружины и резинового кольца. Особенно бережно нужно обращаться с кольцом, потому что при повреждении заменить его нечем – такие детали не продаются.
Снимаем лепестки форсунки, действуя пинцетом.
Достаем пружину.
Снимаем большое кольцо.
Ключом шестигранником выкручиваем гайку с наружной резьбой М17.
Демонтируемый форсунку

Осторожно постукивая по ней, вытряхиваем мультипликатор.
Из внутренней части отверткой вынимаем капроновую шайбу и медное кольцо.

В продаже есть ремкомплекты, в которые входят уплотнительные кольца. Эти детали нужны для того, чтобы предотвратить попадание наружного воздуха в мультипликатор. По мере эксплуатации кольца изнашиваются, их эластичность падает, появляются щели, через которые просачивается воздух. В результате нарушается процесс впрыскивания горючего, что становится причиной нестабильной работы силового агрегата.

Чтобы заменить уплотнители в ходе ремонта топливных форсунок бензиновых (дизельных) двигателей, нужно действовать следующим образом:

  1. Снять кольца с форсунки. Если это сделать непросто, потому что резина стала твердой, можно использовать острый нож.
  2. Установить новые кольца, предварительно смазав их моторным маслом.

Если вы приступили к ремонту и диагностика топливных форсунок показала наличие протечек, в некоторых случаях проблему можно решить заменой износившихся прокладок форсунки. Алгоритм действий здесь следующий:

  1. Осмотрите прокладки – показателем необходимости замены является их красноватый, ржавый цвет. Новые сеточки белые.
  2. Прежде чем устанавливать новые прокладки, следует промыть форсунки.

Несложно выполнить и замену медной шайбы под форсункой. Но иногда дело осложняется тем, что старая шайба прогорает, посадочное место становится неровным, тогда потребуется его обработать фрезой.

Для этого устанавливаем фрезу в посадочное место и при помощи специального ключа закручиваем ее внутрь. Действовать нужно аккуратно, не стоит сильно давить на ключ, иначе он оставит зазубрины. Периодически нужно снимать фрезу и осматривать посадочное место. Если не все неровности удалены, то процедура повторяется. Саму фрезу тоже нужно чистить каждый раз.

РЕМОНТ РАСПЫЛИТЕЛЯ

Покупка форсунки – удовольствие не из дешевых. Поэтому водители часто прибегают к комплексной диагностике и дальнейшему ремонту дизельных форсунок. Распылитель подлежит ремонту в таких случаях:

  • Игла залипла в корпусе из-за деформации.
  • В сопло попала грязь.

В качестве эффективных методов, позволяющих отремонтировать распылитель, рекомендована ультразвуковая чистка и притирка с использованием пасты.

Алгоритм замены достаточно прост. Однако любую поломку гораздо проще предупредить. Для этого рекомендуется использовать качественное топливо и присадки. Эти меры позволят избежать временных и денежных затрат.

Проверка питания

Глушим двигатель. Первый вариант:

  1. Снимаем разъём питания форсунки 1 цилиндра.
  2. Подключаем мультиметр режиме измерения постоянного напряжения в диапазоне 0-20 Вольт.
  3. Заводим двигатель и наблюдаем за показаниями прибора. Напряжение должно подаваться короткими импульсами.
  4. Если показания напряжения появились, значит проводка исправна.
  5. Если напряжения на фишку питания не приходит, то глушим двигатель и прозваниваем провода, либо ищем повреждение визуально.
  6. Подключаем форсунку 1 цилиндра и повторяем операцию с форсунками 2-4 цилиндров.

Второй вариант. Понадобятся два человека. Делаем всё тоже самое, только отключив сразу все форсунки. Один человек крутит двигатель стартером, а второй — последовательно измеряет импульсы напряжения на отключенных разъемах форсунок.

Вместо мультиметра можно использовать светодиод.

Диагностика

Ориентируясь на описанные выше симптомы и взяв на вооружение простую диагностику, можно своими силами определить причину сбоев в работе авто.

На топливной рампе

Обычно для проверки форсунок их демонтируют вместе с топливной рампой и фиксируют всю конструкцию. Диагностика проводится вдвоем:

  1. Все контакты рампы и форсунок, а также АКБ подключаются.
  2. Под каждую форсунку устанавливается мерная емкость.
  3. Затем к рампе максимально прочно подсоединяются топливные шланги.
  4. После этого нужно повернуть ключ зажигания, прокрутив двигатель.
  5. При этом каждая емкость должна заполниться одинаково, если все форсунки в исправном состоянии. О загрязнении свидетельствует самая пустая емкость.

Сопротивление на обмотке

С помощью многофункционального тестера можно проверить состояние форсунок, даже не снимая с автомобиля. Целью проверки является проверка уровня сопротивления форсунок.

Для определения работоспособности устройства нужно действовать по следующему алгоритму:

  • выключить зажигание, отсоединить от аккумулятора минусовую клемму;
  • отключить электрический разъем, который располагается на колодке форсунки;
  • на тестере установить режим проверки сопротивления, подсоединить контакты на корпус топливного устройства.

На исправном инжекторе сопротивление должно соответствовать 11-17 Ом.

От исправности инжекторов топливной системы зависит слаженная работа двигателя современного автомобиля.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Способы проверки форсунок без снятия с двигателя

Система питания инжекторных и дизельных двигателей оснащена форсунками, которые подают требуемое количество топливной смеси в нужный момент времени. Нестабильная работа мотора на холостом ходу или потеря показателей мощности при нагрузке являются признаком возникновения проблем работы топливной системы, а именно – форсунок. Изменение дозировки или момента подачи топлива в цилиндр инжекторным элементом может увеличить расход горючего, а также препятствовать нормальному запуску силового агрегата.

Один из методов диагностики требует немалого опыта ремонтника: работу форсунок можно проверить на слух. Для этого открывают подкапотное пространство, плавно меняют обороты и при этом оценивают качество звука силового агрегата. Присутствие высокочастотного металлического цокота говорит о возможной проблеме, связанной с форсунками, для устранения которой проводят очистку системы питания.

Более точным методом диагностики является измерение мультиметром сопротивления на разъёмах. Проводят эту работу следующим образом:

  • перед диагностикой выясняют параметры форсунок, которые обусловлены конструктивными особенностями (низкий или высокий импеданс);
  • снимают плюсовой контакт на аккумуляторе авто для обесточивания;
  • отсоединяют разъёмы форсунок и измеряют сопротивление на контактах;

ВНИМАНИЕ! Для высокого импеданса сопротивление должно быть в пределах 12-17 Ом, а низкому соответствуют показатели 2-5 Ом!

  • сопоставляют результаты замеров с заводскими рекомендациями, после чего делают выводы;
  • при выявлении неисправной детали – устанавливают новую форсунку, соединяют разъёмы, клемму на АКБ и проверяют двигатель на наличие недостатков.

Диагностика работы инжекторов может быть проведена методом подачи напряжения. В этом случае определяют, выполняет ли свою функцию деталь, но для такой проверки придётся выкрутить форсунку из штатного места.

Современные автомобили оборудованы электронной системой управления, которая контролирует и запоминает информацию о работе всех систем, в том числе и топливной. Одним из этапов проверки форсунок без снятия является компьютерная диагностика. Она позволит увидеть проблемы, возникающие при разных режимах эксплуатации системы питания, а это поможет устранить причины.

Какую промывку лучше сделать ультразвуковую или жидкостную?

Неоднократно замечали споры по поводу того, что лучше: промывка форсунок присадками или ультразвуковая промывка форсунок на специализированном оборудовании. Справедливости ради будет сказано, что ультразвуковую чистку обычно проводят при наличии соответствующих серьезных проблем (нечеткая работа двигателя на холостом ходу, и т.д.). Жидкостная промывка форсунок инжектора хороша тем, что проводит профилактическую чистку всего двигателя (неплохо удаляет нагар с клапанов).

Однако, жидкостная промывка форсунок отлично справляется только с первой стадией засорения форсунок, а вот с последующими и более серьезными проблемами могут возникать проблемы. Проводят её «вслепую» как профилактику, а значит направленно воздействовать на определенный очаг загрязнений ей не под силу.

А вот к «ультразвуковому» методу воздействия прибегают чаще всего, когда необходима детальная диагностика по определению пропускной способности датчиков исполнительных механизмов (как правило, проводиться в мастерских с помощью компьютерных вычислений). Очищая значительно больше и лучше, такой тип промывки стоит в 2-3 раза дороже жидкостного аналога. Однако, следует быть аккуратным, так как старые, испорченные временем и неправильной эксплуатацией форсунки могут испортится окончательно под воздействием кавитации, и потерять свою первоначальную герметичность (давать течь при работе).

Регулировка форсунок

Итак, если жидкость подается плохо или проблемы с направлением этой жидкости, то необходимо заняться регулировкой. Это не так уж сложно и это без проблем можно сделать своими руками, понадобится булавка или иголка.

Делать все необходимо очень аккуратно, так как можно повредить пластиковый корпус. Для начала нужно вставить иглу в отверстие форсунки и после начать регулировок. Нужно аккуратными движениями добиться правильного положения, чтобы струя имела правильное направление.

Если у вас иномарка, то здесь нужно быть более внимательным. Дело в том, что форсунка подает несколько струй в разные направления и при регулировке это следует учитывать. Причина в том, что если вы это не учтете, то три или четыре струи будут подаваться в одном направлении и будет затронута меньшая поверхность лобового стекла.

В конце концов, вам необходимо проверить, что в итоге получилось. Хорошо ли омывается стекло, будет ли обзорность безопасной в плохую погоду, если ответы «да», то вы сделали все правильно.

Замер сопротивления при помощи мультиметра

Одним из основных применяемых способов для определения поломок топливных форсунок является замер сопротивления с помощью мультиметра

Перед началом работ важно определить заводской импеданс ТФ

Зажигание при диагностике необходимо выключить, и отключить отрицательную клемму от АКБ. На форсунке отсоединяется соответствующий электрический разъем. Выполнить это можно благодаря отвертке с достаточно тонким концом – отщелкивается зажим на колодке.

Мультиметр нужно перевести в режим омметра и подключить соответствующие контакты. Полученные результаты между центральным и крайним контактом должны попадать в интервал 11–17 Ом для форсунок с высоким импедансом или в диапазон 2–5 Ом для форсунок с низким импедансом.

Наличие каких-либо отклонений от нормы дает основания для более детальной диагностики. В отдельных случаях топливную форсунку меняют на заведомо исправную, чтобы оценить работу силового узла.

Методы диагностики бензиновых форсунок

Самой надежной проверкой станет обследование в специализированных сервисных центрах и в авто мастерских.

  1. Измерение сопротивления. Этот метод не предусматривает демонтаж детали, все можно сделать без снятия детали. В первую очередь, нужно определить, какие форсунки установлены в топливной системе – высокой омности (импеданса) или низкой.

     — отсоединить высоковольтную проводку;

     — повернуть ключ зажигания и снять «-»  АКБ;

     — разъединить разъем, отщелкнув зажим крепления;

     — мультиметром измерить сопротивления форсунок.

У форсунок высокой омности, его значение колеблется от 11Ом до 17Ом. Форсунки низкого импеданса – 2,5 – 4,5 Ом. Отклонение свидетельствует о поломке детали.

  1. Тестирования питания форсунок. Сначала протестировать контакты разъема. В нем четыре контакта отвечают за подачу тока в форсунки. Их нужно проверить попарно. Сопротивление должно быть 11 – 15 Ом. Чтобы уточнить, какая именно форсунка не работает, отсоединить каждую из них и куском проволоки напрямую замкнуть с ЭБУ. Повернуть ключ зажигания. Если она исправная, начнется впрыскивание бензина.
  2. Сопротивление в моноинжекторе. Уже реже, но еще встречаются модели, с установленной всего одной форсункой.

Тестируются попарно контакты разъема, сопротивление должно иметь значение их интервала 1,2 – 1,6Ом.

Очень часто, в моноинжекторе устанавливается пусковая форсунка, отвечающая за подачу топлива в двигатель, до его разогрева. Его работа длится несколько секунд, затем он отключается. Ее тоже нужно проверить. Снят и поместить в мерную емкость (нужно определить объем впрыска смеси). Затем соединить напрямую с аккумулятором (один контакт с батареей, другой – с «массой»). Реле насоса тоже соединить к «+» аккумулятора. Включить зажигание и дать отработать полный цикл. После отключения, измерить объем в мерной ёмкости и сравнить со справочными данными. Вытереть насухо деталь, подождать несколько минут, чтобы проверить наличие течи. Если ее нет, установить на место.

  1. «Прослушка» форсунок. Опытные водители, перед демонтажем, устраивают «прослушку». Можно пользоваться стетоскопом. Нормальное функционирование отражается в равномерных щелчках. Если есть нарушение интервалов и посторонние шумы, форсунку надо почистить или сменить.
  2. Диагностика на рампы. Нужно демонтировать рампу целиком, снять жгуты проводов и «-» аккумулятора. Восстановить отдельно схему, включить зажигание. Предварительно, под рампу положить мерные ёмкости. За 10 -15 секунд прокрутки стартера, наберется некоторый объем бензина в стаканчиках. При том, во всех стаканах должен собраться одинаковый объем топлива. В противном случае, требуется тщательная диагностика на проверочном стенде.

  1. Баланс форсунок. Баланс проверяется в специальной программе на ПК, который подключают к ЭБУ.

Бензонасос отключают и выравнивают давление в системе (двигатель немного должен поработать, до отключения). К топливной системе подключают манометр, обратно соединить насос. При включении зажигания, зафиксировать показания манометра (норма 2,8 – 3 атмосфер). В программе отключить реле насоса, показатель давления немного проседает (2,8 ат). В программе включить, поочередно, каждую форсунку и проверять показания манометра. Сброс давления у всех форсунок должен быть одинаковый.

Отклонения от нормы будет говорить о неисправности этой форсунки. По окончании тестирования, подключается насос, заводится двигатель. Только после этого, снимается манометр.

  1. Тестирование на стенде. Здесь проверяются механические параметры форсунок – давление и количество горючего, прошедшее через нее, форму и угол направления факела. На стенде получается более точная диагностика, определяется степень неисправности. Нужно прочитать о том, как сделать стенд своими руками и собрать его.

На станции техобслуживания, тестирование проводят и по показателям токсичности выхлопа, по лямбда-зонду. Но это под силу только специалисту, при наличии спецоборудования и расшифровке данных с нее.

Проверка дизельных форсунок на перелив (слив в обратку)

По мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.

Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:

  • вынуть поршень из шприца;
  • на запущенном двигателе с помощью системы подключить шприц к “обратке” форсунки (трубочку вставить в горлышко шприца);
  • в течение двух минут держать шприц, чтобы в него набиралось топливо (при условии что оно будет набираться);
  • повторять процедуру поочередно для всех форсунок либо соорудить систему для всех сразу.

На основании информации о количестве топлива в шприце можно сделать соответствующие выводы:

Проверка перелива в обратку

  • если шприц пустой — значит, форсунка полностью исправна;
  • количество топлива в шприце объемом от 2 до 4 мл также в пределах нормы;
  • в случае, если объем топлива в шприце превышает 10. 15 мл, это означает, что форсунка частично или полностью вышла из строя, и ее необходимо заменить/отремонтировать (если льет 20 мл, то ремонтировать бесполезно, поскольку это говорит об износе седла клапана форсунки), так как она не держит давление топлива.

Однако такая простая проверка без гидростенда и тест плана не дает полной картины. Ведь на самом деле при работе двигателя количество сбрасываемого топлива зависит от многих факторов, она может быть забита и её нужно чистить или она подвисает и требуется в ремонте либо замене. Поэтому данный способ проверки форсунок на дизеле в домашних условиях позволяет лишь судить лишь об их пропускных способностях. В идеале количество пропускаемого ими объема топлива должно быть одинаковым и находиться в пределах до 4 мл за 2 минуты.

Точный объем топлива, которое может подавать в обратную магистраль вы можете найти в мануале своего автомобиля или двигателя.

Для того, чтобы форсунки эксплуатировались как можно дольше, заправляйтесь качественным дизельным топливом. Ведь оно напрямую зависит от на работу всей системы. Кроме этого, ставьте оригинальные топливные фильтры и не забывайте вовремя их менять.

Итого

Дизельная топливная аппаратура Common Rail не прощает к себе халатного отношения владельца. Сомнительное топливо и игнорирование проблем выйдет боком и сильно ударит по бюджету, если речь идёт о неисправностях форсунок или ТНВД.

Не стоит экономить, надеясь на гаражных умельцев. Отдавайте дизельные топливные форсунки на диагностику и ремонт только профессионалам и будьте готовы к ремонту и замене отработавших свой ресурс элементов при пробеге порядка 200 тыс. км — очень редко форсунки служат дольше.

Источники

  • https://SwapMotor.ru/ustrojstvo-dvigatelya/remont-forsunok.html
  • https://carnovato.ru/zamena-raspyiliteley-dizelnyih-forsunok/
  • https://auto-gl.ru/samostoyatel-noe-vosstanovlenie-forsunok-dizelya-sistema-common-rail/
  • https://autozam.ru/remont-i-obsluzhivanie/zamena-raspyiliteley-dizelnyih-forsunok.html
  • https://www.dieselkraft.by/poleznaya-informatsiya/pochemu-dizelnye-toplivnye-forsunki-vykhodyat-iz-stroya-i-kak-ikh-remontiruyut.html
  • https://dizelmaster.ru/stati/kak-otremontirovat-forsunku-svoimi-rukami

Post Views:
2 188

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
