Электросхема запуска двигателя форд фокус 3

Замена ПП в салоне авто

Блок предохранителей, который расположен в салоне автомобиля, является своего рода ахиллесовой пятой Ford Focus 3. Если вы считаете, что ваша коробка с ПП внутри салона вышла из строя, то самое время провести диагностику. Для этого следуйте инструкции, изложенной ниже:

  1. Откройте капот автомобиля и отключите аккумулятор от питания. Примечательно, что для замены или осмотра предохранителей из любой секции нужно снимать клеммы аккумулятора.
  2. Под вещевым ящиком внутри авто находится сам блок. Добраться до него непросто, поскольку он находится аккурат под вещевым ящиком (в народе – бардачком).
  3. Корпус блока предусмотрительно закреплен двумя зажимами. Чтобы снять их, необходимо потянуть их вниз одновременно. После того как крепежи сняты, можно убрать пластиковую крышку.
  4. Прямиком за крышкой расположены предохранители. Следуя схеме их расположения, последовательно снимите каждый и проведите осмотр. Сгоревшие или неисправные непременно замените.
  5. Воспользуйтесь специальными щипцами, которые там находятся, чтобы достать все предохранители. После снятия всех элементов вы увидите жгут кабелей. Его необходимо аккуратно отключить от устройства.
  6. Впереди еще два крепления, после чего можно полностью снять блок с ПП. На этом подготовительные шаги выполнены. Можно приступить к установке нового блока предохранителей. Обязательно проследите, чтобы все жгуты, отсоединенные ранее, встали на новое место.
  7. После подключения, проверьте работоспособность, запустив поочередно прикуриватель, ближний и дальний свет фар, свет в авто и другие. Если все работает исправно и не воняет проводкой, то можно закрыть крышку.

Схема предохранителей Форд Фокус 3 поможет не запутаться и проверить нужные ПП. Автомобиль – это многофункциональная система, которая используется десятки предохранителей. При ремонте внимательно изучайте расположение деталей, а также их номинал. Средняя мощность прикуривателя, к примеру, составляет 20А. Это говорит о том, что под замену нужно подобрать запчасть с точно таким же показателем напряжения.

Совет! Если сомневаетесь, что справитесь с электрикой в первый раз, попросите помочь более опытного товарища. Уверяем вас, что второй раз замена предохранителей покажется вам простой задачей.

Электрические схемы

Предлагаю в этой теме собирать схемы электрооборудования ФФ3. Электрикам, диагностикам, работникам дилерств и другим одноклубникам имеющим доступ к штатным схемам электрооборудования ФФ3, убедительная просьба (при желании помочь одноклубникам) скидывать схемы в эту тему. Здесь 20 схем для 2,0 ПШ титаниум, корорые прислал snot 1) Обогреваемые ветровое стекло и заднее стекло 2) Запуск ДВС .Входит Система ‘бесключевого’ входа автомобиля 3) Запуск ДВС. Не входит Система ‘бесключевого’ входа автомобиля 4) Электронные органы управления двигателем 5) АКПП 6) Управление скоростью 7) Модуль системы управления рулевой колонкой (SCCM) ЭУР 9) АБС 10) Система противоугонной сигнализации 11) Блок управления системами кузова (BCM) 12) Система зарядки АКБ 13) Аудио система 14) Задние фонари 15) Наружное освещение 16) Панель приборов и система подсветки 17) Указатели поворота и аварийная световая сигнализация 18) Звуковой сигнал 19) Щиток приборов 20) Автоматическое управление температурой

22) Схема штатного ксенона от Гоншчик

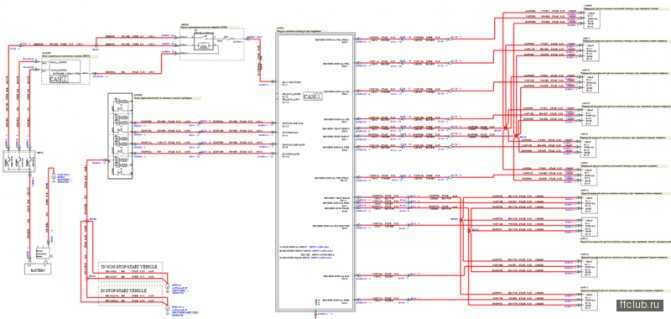

23) Полный набор электрических схем для ФФ3

24) Подписанные разъемы ВСМ от АНДРЕЙ1973

25) Полный набор электрических схем для ФФ3 в хорошем качестве Схемы Каталог разъемов: https://scheme.red-ford.ru/connectorcatalog.pdf Каталог пинов: https://scheme.red-ford.ru/pins.pdf Обновленный каталог пинов: https://scheme.red-ford.ru/2019_Pigtail_Guide.pdf Спасибо говорим: Impa

Держите люди схемы

покупал на сайте форда их. схемы для 2,0 ПШ титаниум, но что то будет аналогичное и у других вариаций фокусов.

https://www.ifolder.ru/26577850

Держите люди схемы

покупал на сайте форда их. схемы для 2,0 ПШ титаниум, но что то будет аналогичное и у других вариаций фокусов. ifolder.ru/26577850

https://depositfiles.com/files/e750jd5ql

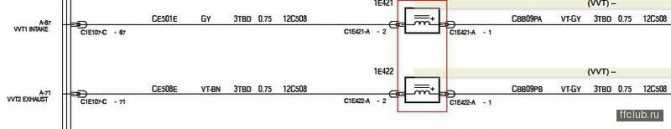

Кто-нибудь подскажет это форсунки? Есть какие-то номера 1E421 и 1E422.

А как понять среди этих буржуйских аббревиатур какие цвета у проводов?

Вот нашел в интернете, мож надо кому будет

Важнейшие клеммы: Клемма 15 запитывается от замка зажигания. Ток проходит только при включенном зажигании. Провод обычно зеленый или зеленый с цветными полосками. Клемма 30 к этой клемме всегда приложено напряжение батареи. Провод обычно красный или с цветными полосками. Клемма 31 соединена с «массой». Провода «массы» обычно черного цвета. В электрических схемах для отдельных проводов введены обозначения, состоящие из комбинации букв и цифр.

Пример: 31S — АСЗА/1.5 BK/RD 31 = клемма 31 = «масса»(-) S = электропровод включен дополнительно (не серийный) АС = система (АС = регулировка дальности освещения) ЗА = связь: 3 = номер провода, А = обозначение ответвления 1.5 = 1,5 мм2 ВК = основной цвет (ВК = черный) /RD = маркировочная окраска (RD = красный)

Сокращенные обозначения цвета электрических проводов на схемах GN = зеленый RD = красный SR = серебристый WH = белый VT = фиолетовый YE = желтый ВК = черный GY = серый BN = коричневый LG = светло-зеленый ВU = голубой OG = оранжевый

Автоматическое закрытие дверных замков

На Форд Фокус третьего поколения есть возможность активации функции, которая закрывает все двери автомобиля при начале движения. На некоторых машинах она доступна прямо с завода, в то время как на других моделях придется сделать все самостоятельно. Итак, чтобы на Фокусе двери закрывались при движении, нужно следовать следующие алгоритмам:

  • вставляем ключ в замок и включаем зажигание (на приборной панели должны загореться лампочки), при этом мотор заводить не нужно;
  • используя кнопку на водительской двери, закрываем и открываем замки (эту манипуляции нужно произвести 3 раза);
  • выключаем зажигание, переведя ключ в крайнее положение;
  • выполняем действия, описанные ранее (открываем и закрываем двери 3 раза);
  • включаем зажигание, не заводя автомобиль (прозвучит короткий сигнал);
  • закрываем двери с кнопки, что должно сопровождаться длительным звуковым сигналом;
  • переводим ключ в исходное положение.

На этом все, при начале движения двери будут автоматически закрываться. Для того чтобы дезактивировать эту функцию, нужно будет выполнить те же действия.

Что входит в электросхему?

Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в себя множество различных узлов. Основными компонентами, питающими сеть электрооборудования, являются, как известно, аккумулятор и генераторное устройство. Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам. Ниже вы сможете найти схемы и обозначения основных узлов.

Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.


Электросхема блока с реле


Обозначение реле

Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схемой ее подключения и обозначения основных компонентов.

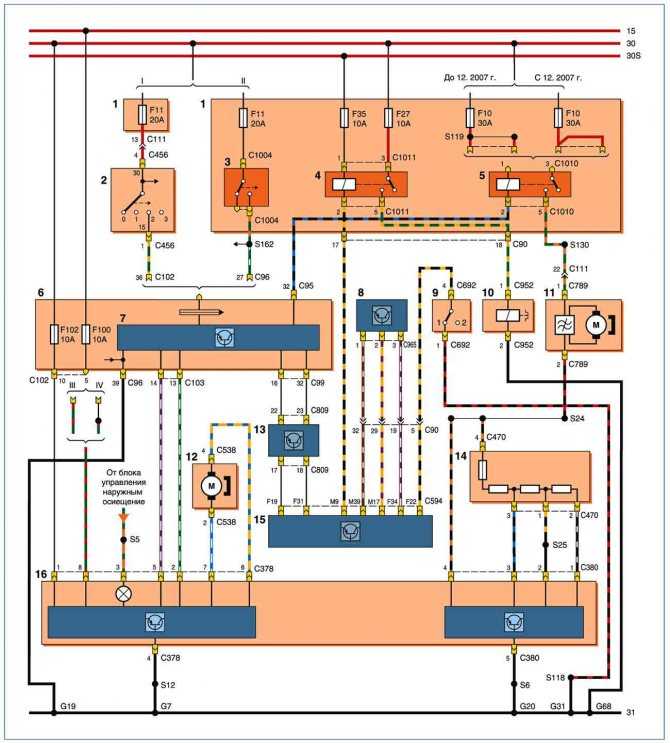

Система зажигания Форд Фокус 1,2 3, 4

Также следует выделить ЭСУД – электронную систему управления мотором.

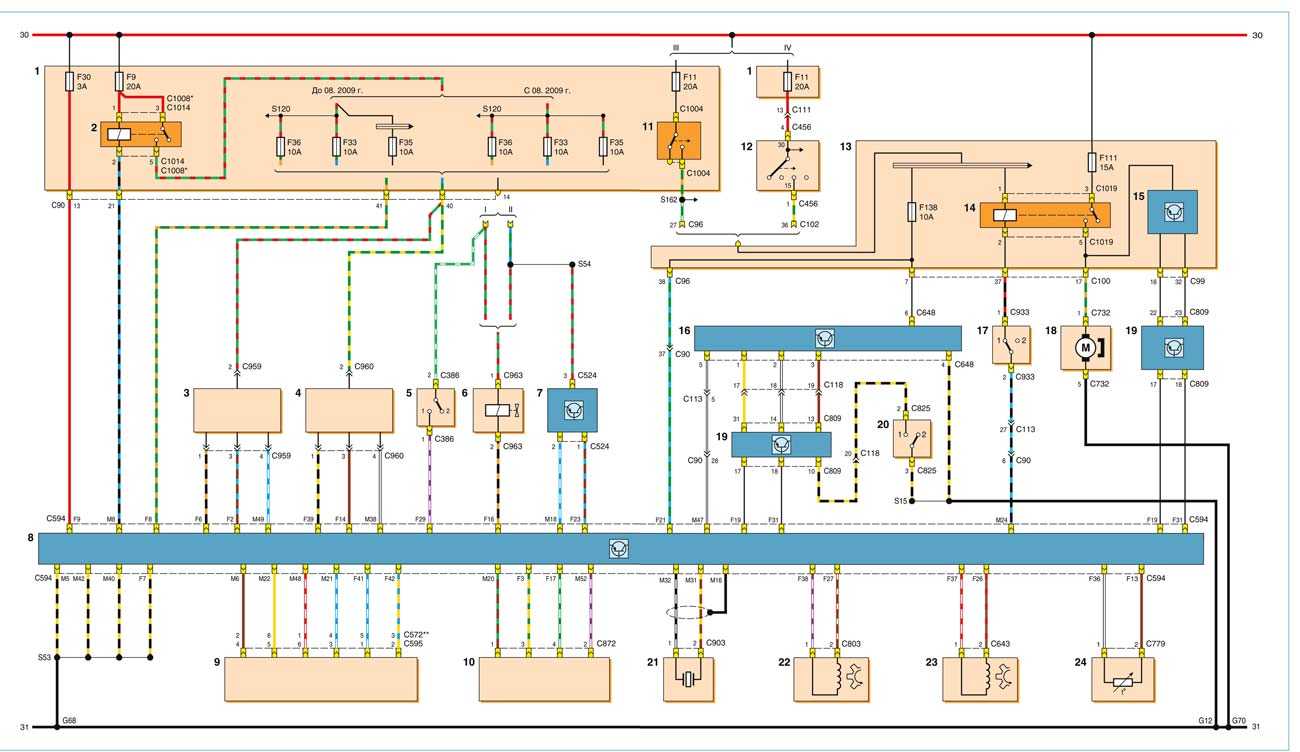

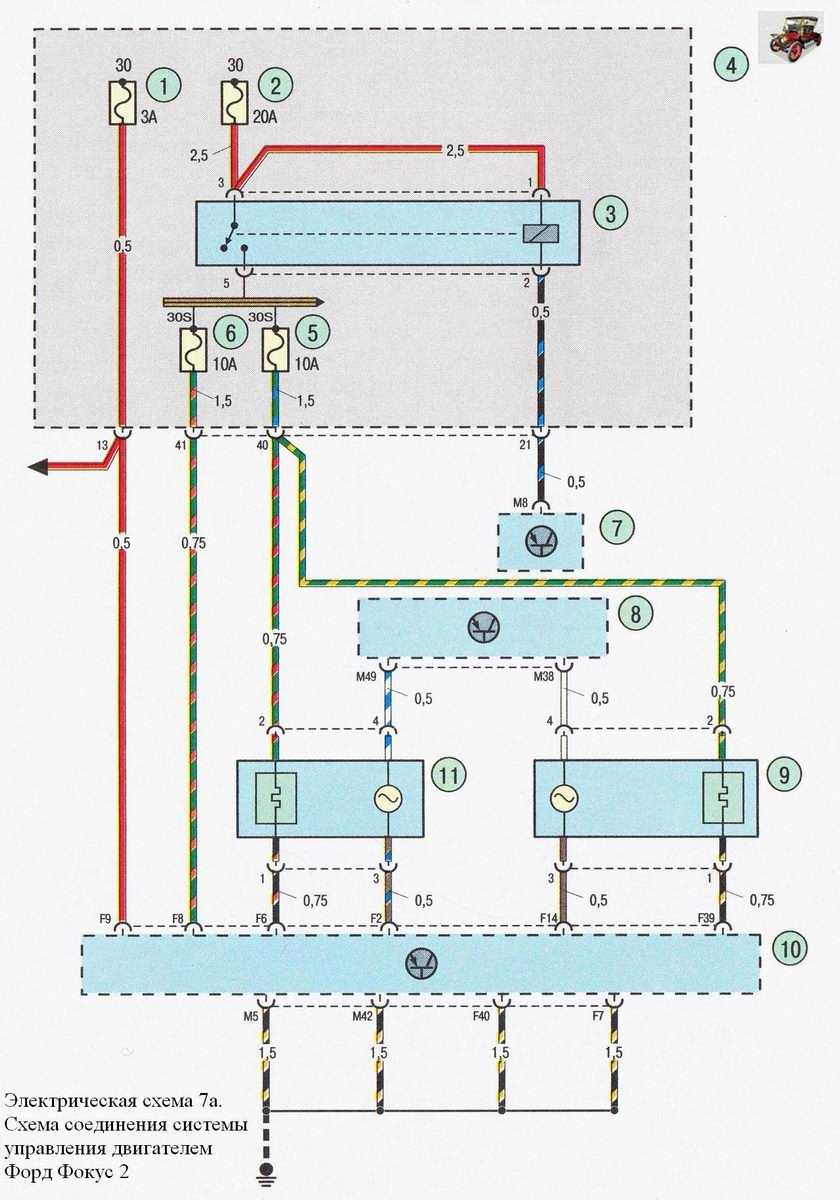

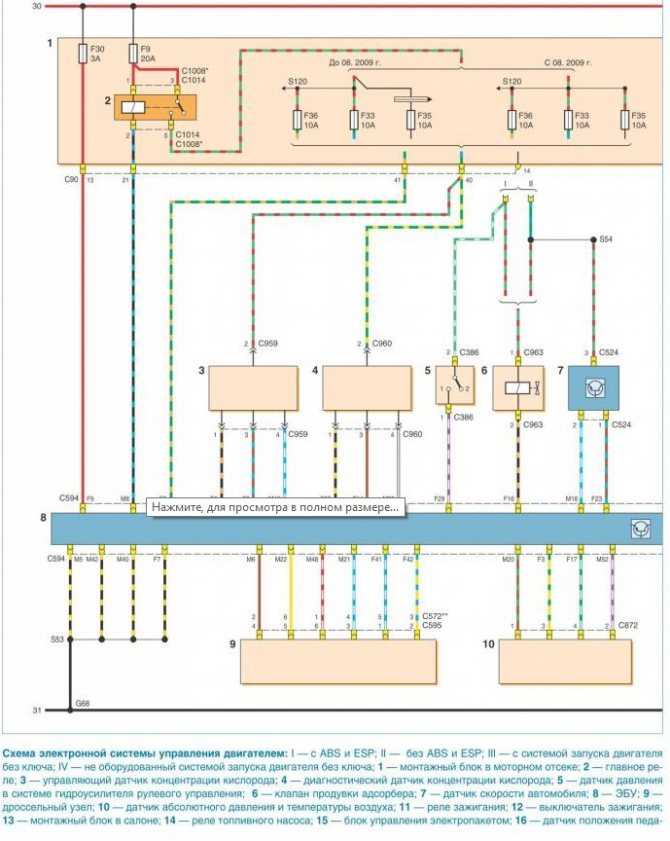

Система управления двигателем и обозначение основных узлов и элементов

Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае нужно.

Электросхемы

В плашке содержания – перечень электросхем, потом сразу схемы

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Схемы электрооборудования

Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом. При замене предохранителей следует использовать только детали, предусмотренные производителем авто.

Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители. Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.

Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи. При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт.

Электросхемы на Форд Фокус 3

Повышенное напряжение в принципе не рекомендуется для диагностики узлов системы. Если вы производите сварку элементов кузова транспортного средства, то для этого нужно отключать аккумулятор, а также генераторное устройство. Кроме того, если сварка производится без демонтажа кузовного элемента, не лишним будет и отключить питание электронного блока ford focus 3 схема электрооборудования.

Если ЭБУ и генератор выйдут из строя, это приведет к большим финансовым потерям. При включенном моторе трогать проводку системы зажигания ни в коем случае.

Время от времени производите очистку аккумуляторных клемм и выводов. Время Не обозначено На автомобиле применяют электрооборудование постоянного тока номинальным напряжением 12 В.

Электрооборудование автомобиля выполнено по однопроводной схеме: Питание потребителей осуществляется от аккумуляторной батареи при неработающем двигателе и генератора при работающем двигателе. Ford focus 3 схема электрооборудования электрооборудования автомобиля приведены в конце книги в приложениях. Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании. Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку.

Расположение предохранителей, плавких вставок и реле и их замена Ford Focus 3

Цепи питания электрооборудования автомобиля защищены плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля, в багажном отделении и в моторном отсеке.

Дополнительно предохранители и реле установлены в монтажном блоке, расположенном в багажнике (багажном отделении). Назначение предохранителей (их номера указаны на рис. 10.2) приведено в табл. 10.1. Кроме того, предохранители и реле расположены в монтажном блоке в моторном отсеке (рис. 10.3, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей и реле.

Дополнительно в моторном отсеке расположен блок плавких вставок.

1. Для получения доступа к предохранителям монтажного блока, расположенного в моторном отсеке, нажмите на фиксатор…

2. …и снимите крышку блока.ПРИМЕЧАНИЕ

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет А для извлечения предохранителей из монтажных блоков, рядом с ним имеются гнезда Б для крепления запасных предохранителей. 3.

4. Извлеките заменяемый предохранитель с помощью пинцета.

5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и имеет разрыв). Для замены используйте запасной предохранитель того же номинала (и цвета).ПРЕДУПРЕЖДЕНИЕ Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

6. При необходимости извлеките реле…

7. …и предохранитель типа «JCASE Cartridge Fuse», слегка покачивая их из стороны в сторону.

8. Для получения доступа к плавким вставкам, установленным в дополнительном монтажном блоке, расположенном в моторном отсеке, снимите корпус воздушного фильтра.

9. Подденьте отверткой и отсоедините четыре держателя жгута проводов от крышки монтажного блока.

10. Отведите жгут проводов в сторону.

11. Подденьте отверткой пять фиксаторов…

12. …и откиньте крышку.

13. Для замены плавких вставок отверните две соответствующие гайки и снимите плавкую вставку. 14. Установите плавкую вставку и все детали в порядке, обратном снятию.

15. Для получения доступа к предохранителям и реле, установленным в монтажном блоке, расположенном в салоне,сожмите, потяните вниз и снимите два фиксатора крепления под панелью приборов справа.

16. Снимите защитный кожух. 17. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

18. Для доступа к предохранителям и реле монтажного блока, расположенного в багажнике (багажном отделении), сдвиньте крышку монтажного блока…

19. …и снимите ее. 20. Для замены предохранителей используйте пинцет. 21. Установите детали в порядке, обратном снятию.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНЫХ БЛОКАХ РАСПОЛОЖЕННЫХ В САЛОНЕ И БАГАЖНОМ ОТДЕЛЕНИИ, Таблица 10.1

Рис. 10. 3. Номера предохранителей и реле, уставновленных в монтажном блоке, расположенном в моторном отсеке.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ, Таблица 10.2​

Распиновка замка зажигания форд фокус 3

Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом. При замене предохранителей следует использовать только детали, предусмотренные производителем авто.

Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители. Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.

Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи. При проведении диагностики форд фокус 3 распиновка замка зажигания моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт.

Повышенное напряжение в принципе не рекомендуется для диагностики узлов системы. Если вы производите сварку элементов кузова транспортного средства, то для этого нужно отключать аккумулятор, а также генераторное устройство.

Защита от угона Ford Focus 3 – серьезное мероприятие

Ford Focus – постоянные посетители установочных . Среди причин частого обращения – большое количество автомобилей этой модели в городе, официальная статистика угонов (их часто угоняют) и «сарафанное радио». Первый всплеск «фокусовской» активности наблюдался после неудачной попытки угона одного из них, принадлежащего нашему клиенту, при этом сам автомобиль был основательно раскурочен. Владельцы часто не хуже угонщиков знают о существовании слабых мест в охране именно этой модели и обращаются за помощью к специалистам.

Владелец нового Ford Focus 3 2013 года обратился к нам не впервые – когда-то он поручал нам защиту своего старого Фокуса. Предыдущий автомобиль отслужил свое и был продан, а нам было поручено оснастить его наследника всеми необходимыми средствами защиты. Требования: недорого (соответственно классу и стоимости автомобиля), но чтобы удобно и эффективно.

По независящим от нас обстоятельствам установка выполнялась в два этапа. В первый раз клиент приехал к нам для установки замка капота и иммобилайзера.

Расположение блоков управления и блоков предохранителей

  • 1 Электронный блок управления ABS
  • 2 Электронный блок управления кондиционером
  • 3 Звуковой сигнал противоугонной системы – в правой части багажного отделения
  • 4 Блок управления интерфейсом аудиосистемы
  • 5 Аккумуляторная батарея

Блок предохранителей в багажнике

1 Реле вспомогательных цепей зажигания

5 Реле противоугонной системы

F2 (10A) Система дистанционного управления центральным замком и запуска двигателя

F3 (5A) Система дистанционного управления центральным замком и запуска двигателя

F8 (10A) Противоугонная система

F9 (25A) Электропривод передних сидений

F12 (10A) С системой стоп-старт: Электронный блок управления кондиционером

F13 (5A) С системой стоп-старт: Комбинация приборов

F15 (15A) С системой стоп-старт: Аудиосистема

F26 (40A) Электрооборудование прицепа

F30 (5A) Система парковки

F34 (15A) Подогреватель передних сидений

F35 (15A) Подогреватель передних сидений

F41 (5A) Электрооборудование прицепа

Блок предохранителей и реле моторный отсек 1

1 2 Реле звукового сигнала

7 Реле обогревателя лобового стекла

9 Реле очистителя/омывателя фар

10 Реле стартера

11 Реле электромагнитной муфты компрессора кондиционера

12 Реле электродвигателя вентилятора системы охлаждения

13 Реле электродвигателя вентилятора отопителя

14 Реле системы управления двигателем

15 Реле обогревателя заднего стекла

16 Реле основных цепей зажигания

F7 (40A)Система ABS/ESP

F8 (30A)Система ABS/ESP

F9 (30A) Обогреватель заднего стекла

F10 (40A) Кондиционер/отопитель

F11 (30A) Система стоп-старт

F12 (30A) Управление двигателем

F13 (30A) Стартер

F14 (40A) Обогреватель лобового стекла

F15 (25A) Электронный блок управления трансмиссией(TCM)

F16 (40A) Обогреватель лобового стекла

F18 (20A) Электродвигатель очистителя лобового стекла

F19 (5A) Система ABS/ESP

F20 (15A) Звуковые сигналы

F21 (5A) Стоп-сигналы

F22 (15A) Система зарядки

F24 (20A) Многофункциональный блок управления

F25 (10A) Электропривод зеркал заднего вида

F26 (15A) Электронный блок управления трансмиссией (TCM)

F27 (15A) Кондиционер/отопитель

F28 (5A) Система поддержания скорости

F29 (20A) Омыватель фар

F30 (5A) Управление двигателем

F32 (10A) Управление двигателем

F33 (10A) Управление двигателем

F34 (10A) Управление двигателем

F35 (5A/15A) Управление двигателем

F36 (10A) Управление двигателем

F40 (5A) Блок управления усилителем рулевого управления

F41 (20A) Многофункциональный блок управления

F42 (15A) Электродвигатель очистителя заднего стекла

F43 (15A) Блок управления фарами

F44 (5A) Система поддержания скорости

F45 (10A) Обогреватели форсунок омывателя лобового стекла

F46 (25A) Электропривод передних стеклоподъемников

F47 (7,5A) Обогреватель зеркал заднего вида на дверях

F48 (15A) Обогреватель заднего стекла

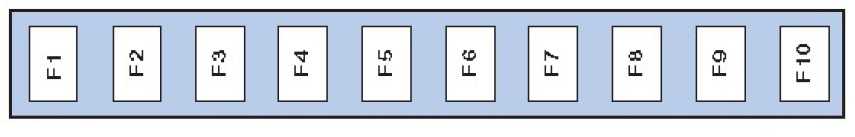

Блок предохранителей и реле моторный отсек 2

F1 (80A) Блок управления усилителем рулевого управления

F2 (150A) Стартер

F4 (50A) Многофункциональный блок управления

F5 (80A) Дополнительный отопитель

F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения

F9 (50A) Многофункциональный блок управления

F10 (60A) Блок управления свечами накаливания

Блок предохранителей в салоне

F56 (20A)Топливный насос

F59 (5A) Противоугонная система

F63 (10A) Система поддержания скорости

F65 (10A) Замок крышки багажника / задней двери

F66 (20A) Центральный замок

F68 (15A) Замок рулевой колонки

F69 (5A) Комбинация приборов

F70 (20A) Центральный замок

F71 (10A) Кондиционер/отопитель

F72 (7,5A) Блок управления электрооборудованием рулевого колеса

F74 (15A) Дальний свет фар

F75 (15A) Противотуманные фары

F76 (10A) Фонари заднего хода

F77 (20A) Омыватель лобового стекла

F78 (5A) Система дистанционного управления центральным замком и запуска двигателя

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник статьи: http://krutilvertel.com/ford-focus-3-2010-glava20-jelektroshemy

Защита от угона Ford Focus 3 – серьезное мероприятие

Ford Focus – постоянные посетители установочных . Среди причин частого обращения – большое количество автомобилей этой модели в городе, официальная статистика угонов (их часто угоняют) и «сарафанное радио». Первый всплеск «фокусовской» активности наблюдался после неудачной попытки угона одного из них, принадлежащего нашему клиенту, при этом сам автомобиль был основательно раскурочен. Владельцы часто не хуже угонщиков знают о существовании слабых мест в охране именно этой модели и обращаются за помощью к специалистам.

Владелец нового Ford Focus 3 2013 года обратился к нам не впервые – когда-то он поручал нам защиту своего старого Фокуса. Предыдущий автомобиль отслужил свое и был продан, а нам было поручено оснастить его наследника всеми необходимыми средствами защиты. Требования: недорого (соответственно классу и стоимости автомобиля), но чтобы удобно и эффективно.

По независящим от нас обстоятельствам установка выполнялась в два этапа. В первый раз клиент приехал к нам для установки замка капота и иммобилайзера.

Как угоняют Ford Focus?

Угнать Фокус, имеющего только штатные средства охраны преступникам не составляет труда:

попасть в автомобиль можно либо свернув личинку, либо просверлив небольшое отверстие рядом с ней;

  • при помощи даже самой простой «заводилки», подключаемой в диагностический разъем деактивируется штатный иммобилайзер;
  • разблокировать руль можно просверлив отверстие в нижнем кожухе (как на фото)

Угонщик не стал сворачивать замок зажигания, а снял нижний пластиковый кожух рулевой колонки и высверлил блокиратор.

или же свернув личинку замка зажигания специальной сверткой;

остается соединить нужные провода или же, свернув личинку, завести автомобиль и уехать.

Кстати, если автомобиль имеет систему Старт-Стоп, то угнать его еще проще – после считывания штатного иммобилайзера достаточно нажать на кнопку, и автомобиль заведется.

В случае если Focus имеет недорогую сигнализацию, установленную у дилера, то деактивировать ее угонщику не составит труда в считанные минуты.

Преступники используют кодграбберы и глушилки сигнала, чтобы владелец не был проинформирован об угрозе угона. Также используется прием замены ЭБУ автомобиля на новый с уже прописанными ключами.

Установка сигнализации Ford Focus с 2015 года ресталинг

Точки подключения Ford Focus с 2015 года, комплектация Titanium с АКПП

Устанавливаем сигнализацию с запуском двигателя и CAN модулем — StarLine A93 CAN

1. Для доступа к блоку ВСМ снять перчаточный ящик. Для этого сначала снять правую боковую накладку передней панели (на защёлках) и отвернуть один саморез под ней. Затем открыть перчаточный ящик и отвернуть два самореза крепления в верхней его части. Далее снять декоративную накладку под блоком ВСМ (на клипсах). Затем отвернуть два самореза крепления перчаточного ящика снизу и вынуть его (на защёлках).

2. Для доступа к жгуту проводов слота аварийного запуска, снять правую боковую накладку центрального тоннеля. Для этого сначала снять декоративную заглушку клипсы крепления боковой накладки. Затем снять саму клипсу крепления и снять боковую накладку центрального тоннеля

3. Установить антенный модуль со встроенным датчиком удара и наклона на лобовом стекле, светодиод на правой стойке. Сервисную кнопку скрытно установить в любом удобном месте.

4. Установить под капотом сирену (крепить на саморезы) и датчик температуры двигателя (с помощью пластиковых стяжек). Провода в салон проложить через штатный уплотнитель с правой стороны моторного щита. Для установки сирены необходимо снять правую блок-фару (крепление на двух саморезах).

5. Центральный блок охранно-телематического комплекса StarLine закрепить на пластиковые стяжки слева за перчаточным ящиком.

6. Выполнить подключение массы охранно-телематического комплекса StarLine под штатную гайку крепления подушки безопасности пассажира.

7. Выполнить подключение СAN-шины охранно-телематического комплекса StarLine в жгуте белого разъёма справа от блока BCM

8. Выполнить подключение альтернативного управления аварийной сигнализацией (чёрно- белый провод разъёма Х3 охранно-телематического комплекса) в жгуте разъёма С3 блока ВСМ.

9. В жгуте проходящем над блоком ВСМ и жгуте разъёма С3 выполнить подключение цепей запуска двигателя согласно Схеме 1

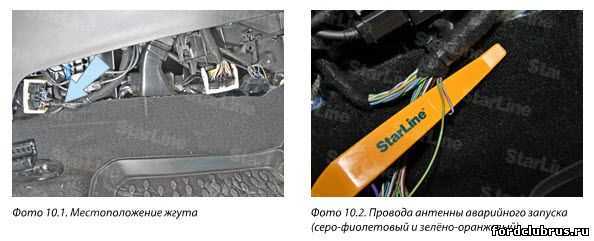

10. Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем выполнить подключение модуля обхода в разрыв любого провода антенны аварийного запуска в жгуте разъёма за правой боковой накладкой центрального тоннеля.

11. При установке модуля временного отключения иммобилайзера StarLine BP-05 вынуть элемент питания из ключа и, соблюдая полярность, выполнить подключения на плате ключа согласно Схеме 4 инструкции по установке модуля ВР-05.

12. Выполнить подключение питания охранно-телематического комплекса и силового модуля автозапуска в жгуте разъёма С5 на блоке ВСМ. Данные соединения рекомендуется выполнять методом пайки.

www.fordclubrus.ru

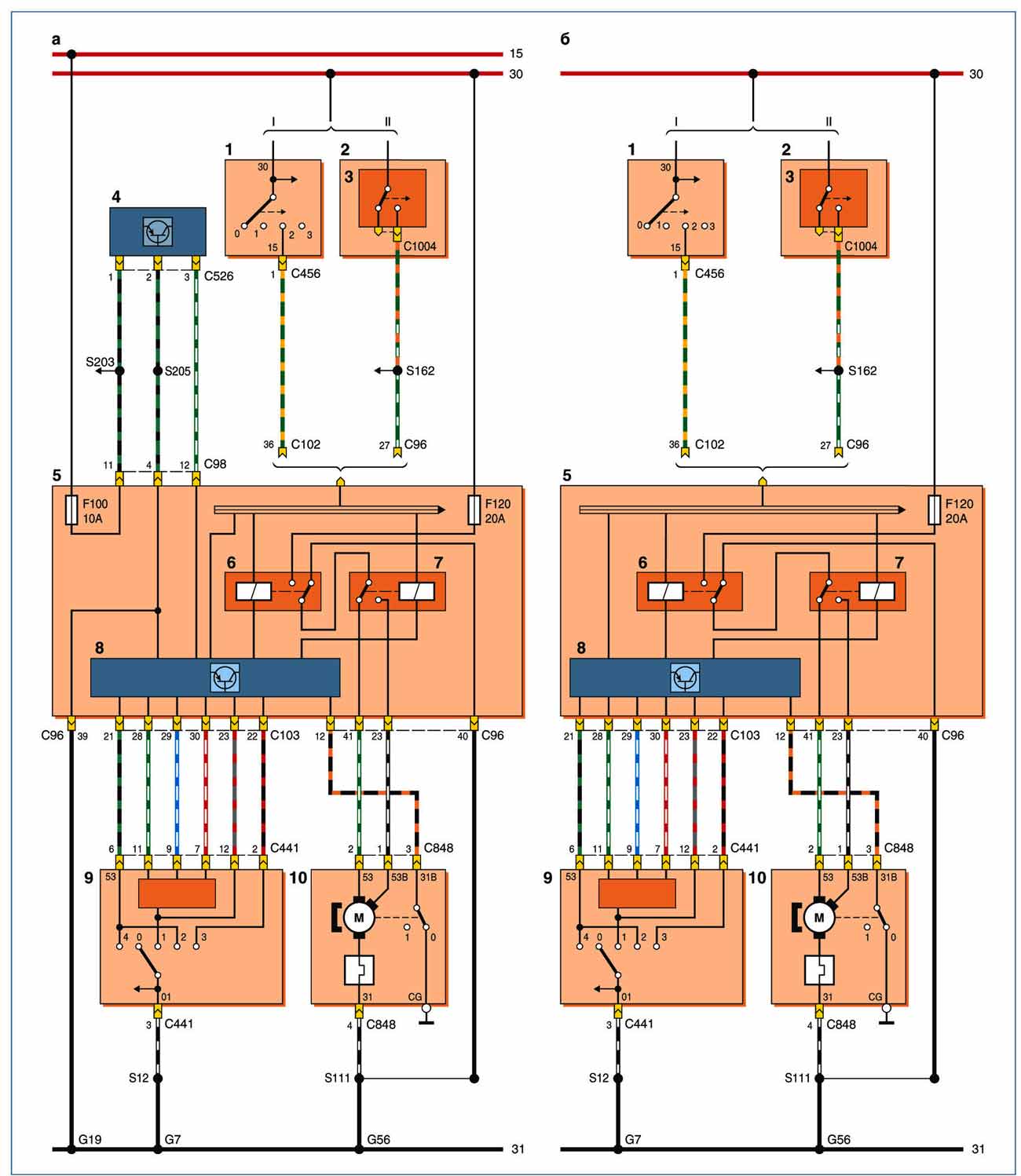

Электросхемы

В плашке содержания – перечень электросхем, потом сразу схемы

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
