Признаки неисправности клапана адсорбера(абсорбера)

Замена бензонасоса Форд Фокус 3

Замена бензонасоса Форд Фокус 3 должна производиться в том случае, если стало заметно, что топливный насос работает не так эффективно, как раньше, или не работает вообще. В автомобиле Фокус 3 бензонасос является насосом погружного типа, в процессе работы он охлаждается за счет бензина, в который погружен его корпус. Если топлива недостаточно, насос не охлаждается и может возникнуть перегрев – в результате этого насос будет сбоить и может быстро выйти из строя.

Рассмотрим основные признаки неисправности, а также процессы снятия бензонасоса и его замены на автомобиле Форд Фокус 3.

Как понять, что бензонасос вышел из строя?

Существует целый ряд признаков, позволяющих определить, что бензонасос вышел из строя и стал работать некорректно (либо перестал работать вообще).

Признаки неисправности:

• В процессе работы бензонасоса в топливной системе слышны шумы
• Во время работа двигателя бензонасос Форд Фокус 3 гудит
• Увеличение расхода топлива при том же уровне потребления
• Автомобиль просто не заводится

Последнее может быть связано не только с проблемами в топливной системе, но также и с неисправностью свечей зажигания, высоковольтных проводов, стартера, АКБ и прочих элементов системы.

Замена бензонасоса на Фокус 3

Рассмотрим процесс замены бензонасоса на Форд Фокус 3 на примере авто, оснащенного бензиновым двигателем 1,6 л (мотор Duratec Ti-VCT). Перед тем, как приобретать новый насос и производить непосредственно замену насоса, рекомендуется проверить давление в топливной системе машины. Оно должно быть не ниже 365 кПа, в противном случае бензонасос придется менять.

Как снять бензонасос на Форд Фокус 3?

Для снятия бензонасоса Форд Фокус 3 необходимо приготовить молоток, деревянную выколотку и емкость, в которую можно будет слить топливо.

Процесс снятия бензонасоса:

• Снять топливный бак с автомобиля (процесс подробно описан в статье по замене бензонасоса на Фокус 1)
• Далее необходимо ослабить крепление корпуса бензонасоса к топливному баку – для этого следует проворачивать против часовой стрелки кольцо, аккуратно через выколотку нанося пи этом удары по нему молотком
• После можно будет отвернуть от горловины бензобака кольцо и снять бензонасос

Как разобрать бензонасос Форд Фокус 3?

Процесс разбора бензонасоса является достаточно сложной процедурой, так как сам бензонасос является трудноразбираемым элементом, для него нельзя найти в продаже запасные части (например, регулятор давления, электронасос), поэтому при повреждении бензонасоса его, как правило, меняют.

Как поменять бензонасос на Форд Фокус 3?

• После того, как бензонасос будет снять, из него будет необходимо слить топливо в подготовленную заранее емкость
• Далее следует снять и осмотреть уплотнительное кольцо – если оно сильно повреждено (обжато или заметно надорвано), кольцо необходимо заменить
• Установка нового насоса производится в обратной последовательности

В процессе замены бензонасоса Форд Фокус 3 необходимо также производить замену топливного фильтра.

Форд Фокус 1

Пионер модельного ряда был выпущен в 1998 году. Автомобиль оснащался дизельными и бензиновыми моторами разной мощности и объёма. Некоторые из них нельзя назвать беспроблемными.

Мотор Split Port 2L.

Не требует ремонта только первые 150 тысяч км. После этого пробега сёдла клапанов ГБЦ начинают разрушаться, а затем выпадать из гнёзд в цилиндры.

Причиной поломки служит перегрев мотора – сильный однократный либо небольшой, но систематический. Обычно проблему можно решить ремонтом головки и блока цилиндров. При значительных повреждениях возникает вопрос о целесообразности ремонта, иногда проще заменить двигатель целиком или установить контрактный двигатель.

Мотор TDCi Duratorq 1.8L.

Дизельный мотор TDCi Duratorq 1.8L с турбонаддувом оснащался чувствительным к некачественной солярке топливным насосом.

Дизельные Фокусы по инструкции заправлять нужно только топливом, содержащим противоизносные присадки (стандарта Euro 4). Такая солярка отсутствует на большинстве российских заправок, а «бесприсадочная» сильно сокращает ресурс топливной аппаратуры.

Моторы Zetec.

Чтобы фордовские бензиновые моторы Zetec стабильно работали, владельцам приходится регулярно чистить дроссель и менять масло раз в 10000 км. Этим двигателям противопоказана езда «внатяг». Если хотя бы периодически не «крутить» мотор на высоких оборотах – образуются отложения на стрежнях клапанов, что может закончиться «зависанием» клапана и его встречей с поршнем.

Довольно часто требует замены датчик скорости. Если он вышел из строя, АКПП переходит в режим аварийной работы (не даёт переключать передачи выше второй), а на машинах с МКПП двигатель просто глохнет на ходу.

2.3.Ford Focus II. Снятие клапана продувки и адсорбера системы улавливания паров

СНЯТИЕ КЛАПАНА ПРОДУВКИ АДСОРБЕРА

Работу проводим для замены клапана.

Клапан продувки адсорбера вставлен в кронштейн, который закреплен на левой стороне двигателя (по ходу движения автомобиля) под катушкой зажигания.

Нажав на фиксатор, отсоединяем колодку жгута проводов системы управления двигателем от разъема клапана.

Нажав на фиксатор наконечника трубки клапана, отсоединяем его от трубки, соединяющейся с адсорбером.

Потянув резиновый наконечник трубки клапана, снимаем наконечник со штуцера впускного трубопровода.Сдвигаем резиновую обойму клапана с лапки кронштейна…

…и вынимаем клапан с обоймой и трубками из моторного отсека.

Клапан продувки адсорбера, установленный на кронштейне (для наглядности кронштейн с клапаном снят с двигателя)

Снимаем резиновую обойму с клапана продувки адсорбера.Устанавливаем электромагнитный клапан продувки адсорбера в обратной последовательности.

Клапан при установке должен быть правильно ориентирован: стрелка на клапане указывает направление движения паров топлива.

СНЯТИЕ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА

Адсорбер снимаем для замены при нарушении герметичности его корпуса (определяем по запаху бензина или визуально). Работу выполняем на смотровой канаве или эстакаде.

Адсорбер крепится к подрамнику задней подвески двумя винтами.

Снимаем резиновый наконечник атмосферной трубки с патрубка адсорбера.

Нажав на фиксатор, отсоединяем от штуцера адсорбера наконечник трубки отвода паров топлива из адсорбера к клапану продувки.Аналогично отсоединяем от другого штуцера наконечник трубки подвода паров топлива к адсорберу из топливного бака.

На автомобиле с кузовом седан ключом Torx T-25 отворачиваем два винта крепления адсорбера к подрамнику задней подвески.Для выполнения этой операции на автомобиле с кузовом хэтчбек приходится немного опустить подрамник задней подвески относительно кузова (см. «7.4. Ford Focus II. Снятие и установка задней подвески»)…

…либо, не опуская подрамник, отвернуть эти винты раздвижными пассатижами.

Снимаем адсорбер.Установку адсорбера проводим в обратной последовательности.

ПРАВИЛА ДОРОЖНОГО ДВИЖЕНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ 2018 года….2.4.2. Ford Focus II. Снятие вентилятора радиатора. Снятие радиатора…

2018-06-12 18:25:00

Утвержден Решением Комиссии Таможенного союза от 9 декабря 2011 г. N 877

2018-06-06 22:34:00

Утверждены Постановлением Правительства Российской Федерации от 14 февраля 2009 г. N 112

2018-04-18 17:32:00

Универсально-пропашные тракторы «Беларусь» МТЗ-80, МТЗ-82 относятся к лучшим…

2018-03-11 18:26:00

Настоящее руководство имеет целью ознакомить работников автомобильных хозяйств, станций…

Volkswagen Polo. Эксплуатация,…

2017-07-09 09:31:00

Руководство содержит общие сведения об устройстве автомобилей Volkswagen Polo их модификаций,…

Renault Logan. Эксплуатация, обслуживание…

2016-08-15 17:34:00

Руководство содержит общие сведения об устройстве автомобилей Renault Logan их модификаций,…

1.1. Дизели Д-245.7Е3, Д-245.9Е3,…

2016-07-26 17:33:00

Настоящая инструкция предназначена для использования, водителями, специалистами сервисных…

Подписан закон о налоговых льготах для…

2016-07-14 13:37:00

Одобренный ранее Госдумой законопроект о налоговом вычете для владельцев транспортных средств с…

Автомобильные аккумуляторные батареи,…

2016-07-01 17:32:00

Аккумуляторная батарея — химический источник электрического тока, состоящий из объединения…

2016-04-03 23:19:00

Утверждены положением о правилах обязательного страхования гражданской ответственности…

ФЕДЕРАЛЬНЫЙ ЗАКОН «ОБ ОБЯЗАТЕЛЬНОМ…

2016-04-01 23:18:00

Принят Государственной Думой 3 апреля 2002 года. Одобрен Советом Федерации 10 апреля 2002 года.

Что делать, если не продают полис ОСАГО?

2016-04-01 23:18:00

Иногда приходится слышать жалобы автолюбителей на то, что страховые компании отказываются…

«ВАЖНО ВСЕМ» — автотранспортный портал 2010 — 2021 | Разработка качественных сайтов

Форд Фьюжн – расположение блока предохранителей

В подкапотном пространстве

В моторном отсеке есть два монтажных блока.

Блок питания расположен на аккумуляторе.

Рядом с аккумулятором находится квадратный блок с релейными модулями.

Блок реле

№	Деловое свидание, встреча
R1	Отключение кондиционера при полностью открытой дроссельной заслонке
R2	Высокоскоростной режим вентилятора охлаждения двигателя
R3	Дополнительный отопитель (отопитель РТС)
R4

Схема элементов силового блока

№	Расшифровка	Ток, А
Делает	Дополнительный отопитель (отопитель РТС)	80
FB	Передача инфекции	60
FC	Дополнительный отопитель (отопитель РТС) свечи накаливания (дизельный двигатель)	60
FD	Вентилятор охлаждения и кондиционер	40
FE	Светильники и общий электронный модуль (GEM)	60
FF	Включить	60
FG	Двигатель и светотехника	60
FH	Лобовое стекло с подогревом, АБС, ESP, лобовое стекло	60

Монтажный блок

он прикреплен сбоку к аккумулятору на его плюсовом проводе и состоит из предохранителей большой мощности. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.

Схема

Обозначение

Делает	Дополнительный отопитель 80А (отопитель РТС)
FB	Коробка передач 60А
FC	60A Дополнительный отопитель (обогреватель RTS) / свечи накаливания (дизельный двигатель)
FD	40A Вентилятор охлаждения и кондиционер
FE	60A Светильники и общий электронный модуль (GEM)
FF	Зажигание 60А
FG	60А Мотор и осветительные приборы
FH	Лобовое стекло с подогревом 60А, АБС, ESP, лобовое стекло

Форд Фьюжн Блок предохранителей в салоне

LHD	Правый руль

№	А	Деловое свидание, встреча
F1	—	Не используется
F2	—	Разъем прицепа
F3	7,5	Осветительные приборы
—	Разъем прицепа
F4	10	Система отопления (кондиционирования) и вентиляции
F5	ветры	АБС, ESP
F6	тридцать	АБС, ESP
F7	7,5	Автоматическая коробка передач
15	Автоматическая коробка передач
F8	7,5	Зеркала с электроприводом
F9	10	Левый ближний свет
F10	10	Правый ближний свет
F11	15	Дневные ходовые огни
F12	15	Блок управления двигателем
F13	ветры	Блок управления двигателем, катализатор
F14	тридцать	Стартер
F15	ветры	Бензонасос
F16	3	Блок управления двигателем (память)
F17	15	Выключатель
F18	15	Магнитола, диагностический разъем
F19	15	Дневные ходовые огни
F20	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F21	—	Не используется
F22	7,5	Левый габаритный огонь
F23	7,5	Правые габаритные огни
F24	ветры	Центральный замок, противоугонная сирена, модуль кузовной электроники (GEM)
F25	15	Сигнальные огни, указатели поворота (модуль электроники кузова (GEM))
F26	ветры	Обогрев заднего стекла (модуль кузовной электроники (GEM))
F27	10	Звуковой сигнал (модуль электроники кузова (GEM))
15	Звуковой сигнал (модуль электроники кузова (GEM))
F28	3	Аккумулятор, генератор
F29	15	Легче
F30	15	Включить
F31	10	Выключатель
ветры	Разъем прицепа
F32	7,5	Зеркала с подогревом
F33	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F34	ветры	Лука
F35	7,5	Сиденья с подогревом
F36	тридцать	Стеклоподъемники
F37	3	АБС, ESP
F38	7,5	Модуль кузовной электроники (GEM (контакт 15))
F39	7,5	Воздушная подушка
F40	7,5	Передача инфекции
10	Ближний свет
F41	7,5	Автоматическая коробка передач
F42	тридцать	Лобовое стекло с подогревом
F43	тридцать	Лобовое стекло с подогревом
F44	3	Магнитола, диагностический разъем (клемма 75)
F45	15	Стоп-сигнал
F46	ветры	Передний дворник
F47	10	Задний стеклоочиститель
10	Передний дворник (высокая скорость)
F48	7,5	Фары заднего хода
F49	тридцать	Двигатель обогревателя
F50	ветры	Противотуманные огни
F51	15	Джек
F52	10	Левый дальний свет
F53	10	Правый дальний свет
F54	7,5	Разъем прицепа
F55	—	Не используется
F56	ветры	Разъем прицепа
Реле
R1	Зеркала с электроприводом или Осветительные приборы
R2	Лобовое стекло с подогревом или Ближний свет
R3	Включить или Дневные ходовые огни
R4	Ближний свет или Включить
R5	Ослепительный или Стартер
R6	Бензонасос или Сложите зеркала
R7	Стартер или Лобовое стекло с подогревом
R8	Вентилятор или Дневные ходовые огни или Стартер
R9	Дневные ходовые огни или Блок управления двигателем
R10	Система загрузки или Сложите зеркала
R11	Блок управления двигателем или Бензонасос
R12	Зеркала с электроприводом или Функция энергосбережения аккумулятора

№	Реле
R1	Кондиционирование воздуха
R2	Вентилятор
R3	Дополнительный отопитель (отопитель РТС) или Фары заднего хода
R4	Дополнительный отопитель (отопитель РТС)

Симптомы некорректной работы двигателя Ford Focus II

Потеря мощности и даже рывки при переключении передач вполне могут оцениваться не слишком объективно. К примеру, на механической КПП неумелый водитель может так переключиться, что пассажиры почувствуют на себе перегрузки в 4g. Но сейчас мы не об этом.

Провалы в работе двигателей Форд Фокус 2 нельзя назвать родовой болезнью, но встречается проблема частенько. Впрочем, симптомы некорректной работы мотора в переходных режимах могут рассказать хорошему диагносту о многом. А симптомов хватает:

1. Провалы только на холодном двигателе, после прогрева работа нормализуется.
2. Дергания на горячем моторе под нагрузкой.
3. Рывки только при старте, то есть при трогании с места, при переходе с холостых оборотов.
4. Высокий расход топлива на фоне провалов.
5. Некорректная работа в переходных режимах, сопровождающаяся плохим пуском.
6. Весь букет проблем с горящей лампой Check Engine.

Как видим, симптомов достаточно и они несколько разные, но суть проблемы одна — Форд Фокус 2 дергается, мотор работает с провалами. Самое неприятное то, что в большинстве случаев Check Engine не загорается, а сканер не регистрирует никаких ошибок.

Положение предохранителя прикуривателя Форд Фокус 3

Остановит ли форд продажи автомобилей в россии: анализ

Задумка производителей Форд Фокус 3 была этакая универсальная машина мира. Выпуская новую модель, Фокус бросал вызов гольф классу, и нужно признать у них это получилось. Первый Фокус появился в России в конце 90 х годов, и спустя одиннадцать лет, он стал самой продаваемой иномаркой в нашей стране.

Производят Форд в городе Всеволожске, и производят их в огромном количестве. Фокус 3 — это первый Фокус из трех, который производится одинаково в разных странах без каких-либо изменений. Как мы знаем, и первый Фокус, и второй отличается от того, что продают в России и в Америке. Это были разные автомобили, они отличались внешне, и отличия были в комплектациях. Только Фокус 3 везде абсолютно одинаковый, что внешне, что внутренне. Комплектовался третий фокус различными моторами. Базовый двигатель был 1.6 мощностью 105 лошадиных сил. Был и еще один мотор объемом 1.6, но его мощность уже была 125 лошадиных сил. Третий двигатель был двухлитровый атмосферный ста пятидесяти сильный мотор. И на рейтинговой версии был новый двигатель 1.5 EcoBoost мощностью 150 лошадиных сил. К сожалению, проблемы стука холодного двигателя 1.6 на Форд Фокус 2 перешли по наследству и третьему Фокусу. Коробок передач было две — это механическая 5-ступенчатая и роботизированная 6-ступенчатая трансмиссия.

Замена предохранителя прикуривателя Форд Фокус 3

Прикуриватель в автомобиле является не отменной вещью. В современных машинах их устанавливают по два, а то и больше, так как прикуриватель давно уже перестали использовать по прямому назначению. Сейчас прикуриватель используют как розетку в домашнем быту. С помощью него заряжают различные гаджеты, подключают радар-детекторы, видеорегистраторы и т.д. В дальней поездки без прикуривателя просто не обойтись, вы не сможете зарядить телефон, чтоб связаться с кем-либо. Также есть возможность подключить питание ноутбука через прикуриватель. Но что если прикуриватель вышел из строя? Зачастую причиной неработающего прикуривателя является перегоревший предохранитель.

На форд фокус 3 устанавливаются три блока предохранителей

Блоки предохранителей Форд Фокус 3

Предохранитель прикуривателя находится в салоне в районе ног переднего пассажира, также как и на Форд Фокус 2

Блок предохранителей Форд Фокус 3

В Ford Focus 3 используются mini предохранители. Предохранитель прикуривателя имеет номинальную мощность 20 А.

При помощи пинцета достаньте перегоревший предохранитель и установите новый.

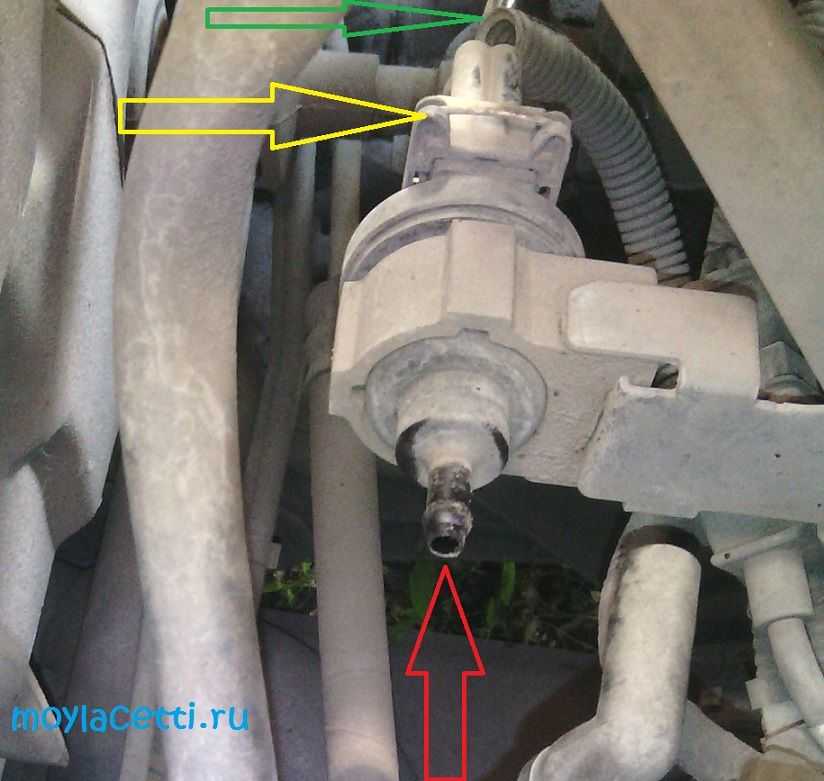

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки. Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

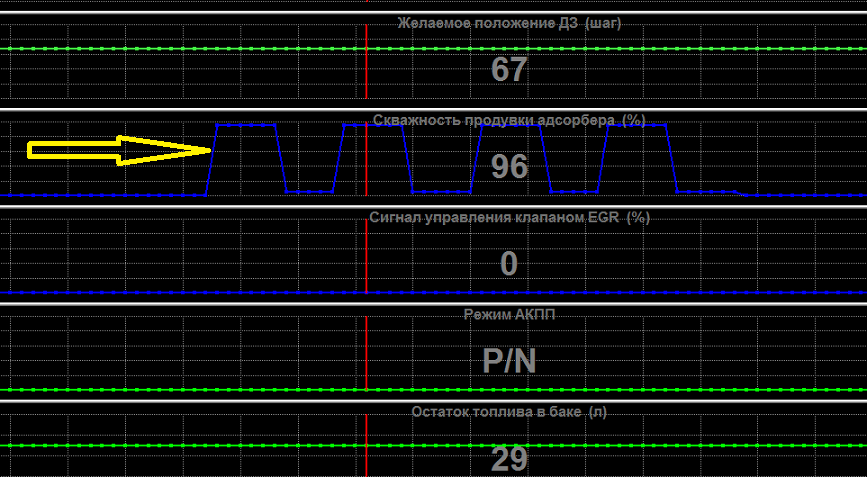

Как проверить работоспособность клапана продувки адсорбера?

Проверка клапана абсорбера

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам. При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.Однако, как проверить клапан адсорбера на наличие поломок?Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой. Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении

Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера».Признаки, по которым можно механически определить неисправность клапана адсорбера:

1. Появление провалов на холостом ходу двигателя.
2. Очень низкая тяга двигателя.
3. Не слышно звуков срабатывания клапана при работе двигателя.
4. Шипение при открытии крышки бензобака свидетельствует о разрежении в системе. Это верный признак неисправности вентиляции адсорбера.
5. Появление запаха топлива в салоне автомобиля. Однако, его появление могут вызвать и другие причины.

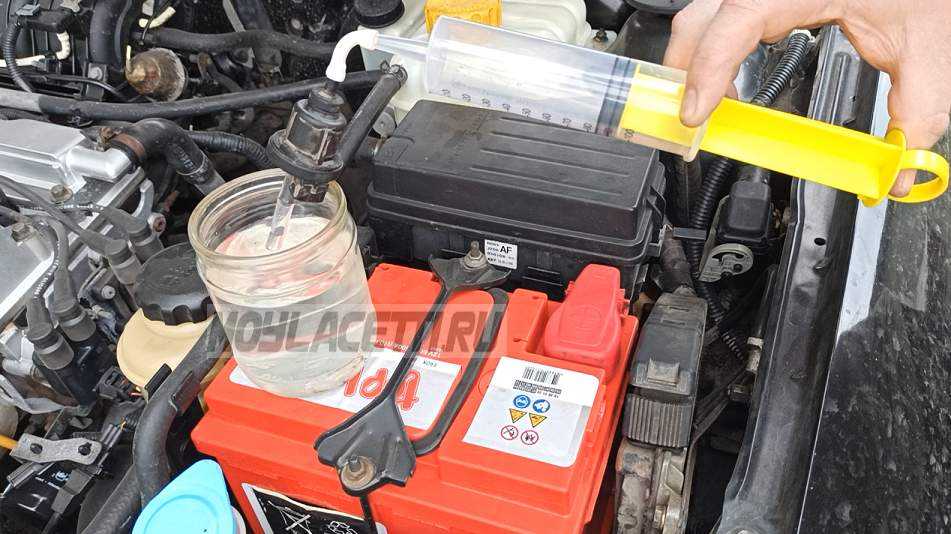

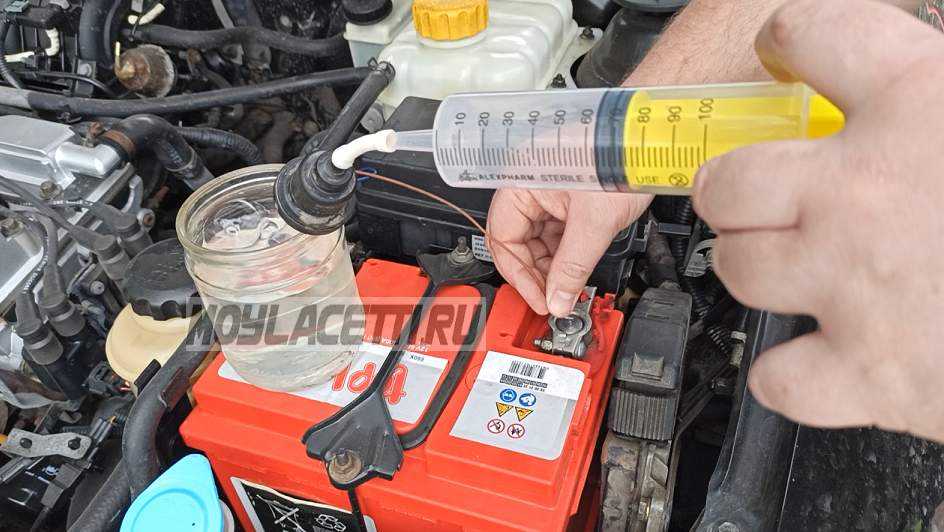

Как проверить клапан адсорбера

Принцип проверки на большинстве автомобилей одинаков, но мы рассмотрим на примере Шевроле Лачетти.

Проблемы с клапаном продувки адсорбера можно разделить на несколько основных пунктов:

• не приходят импульсы на клапан
• неисправность обмотки клапана
• заклинивание клапана в открытом положении
• заклинивание клапана в закрытом положении

Проверить целостность проводки и работоспособность клапана можно как программными методами, так и обычным мультиметром. А вот проверить герметичность клапана можно только физически.

Проверить импульсы, проводку и обмотку клапана очень просто программой Chevrolet Explorer, во вкладочке “управление механизмами – тест клапана продувки адсорбера”. При нажатии на кнопку “ВКЛ” в диаграмме программы мы увидим вот такие сигналы

Это означает, что ЭБУ дает команду на клапан. Вместе с этим от клапана будет исходить звук щелчков в такт с этими сигналами, что, в свою очередь, означает, что импульсы до клапана доходят и обмотка целая, так как клапан срабатывает.

Кстати, если у Вас ещё нет диагностического адаптера, тогда советую обязательно прочитать рубрику диагностики и приобрести адаптер.

Электрическая часть исправна. Это мы проверили. Но чтобы быть уверенными, что клапан не заклинил физически, его можно снять и проверить. Демонтируется он очень легко и на это у меня уходит не больше 30 секунд.

К клапану подключены две трубки и разъем с двумя проводами. Сам клапан даже не прикручен, а просто вставлен в своё рабочее место.

На фото одна трубка уже снята.

Чтобы снять клапан достаточно сдёрнуть две трубки, отмеченные зелёной и красной стрелкой(красная уже снята, а зелёная плохо видна с этого ракурса). Трубки снимаются просто и легко без всяких фиксаторов.

Затем нажать на металлический фиксатор и отстегнуть колодку проводов (показано желтой стрелкой)

После этого надавить на штуцер, показанный красной стрелкой и клапан выйдет из своего посадочного места

Клапан является нормально закрытым, то есть без подачи напряжения он не пропускает воздух. Нужно это проверить любым доступным способом.

У меня для этих целей имеется шприц и кусочек вакуумной трубки, оставшейся после замены трубок датчика абсолютного давления.

Также необходима емкость с водой.

Нужно подключить шприц к тонкому штуцеру клапана, а толстый штуцер опустить в воду

Примечание. На толстый штуцер удобнее одеть отрезок шланга и опустить его в воду.

Давим на поршень шприца. Воздух при этом не должен проходить. То есть, в воде не должно быть пузырьков воздуха

При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в первоначальное положение, что означает герметизацию клапана.

Осталось проверить только открытие клапана. Для этого берем два провода с такими мини-мамами

И подключаем к разъёму клапана адсорбера

Передвигаем поршень шприца и подключаем провода к аккумуляторной батарее. При подключении должен раздаться щелчок. Это значит, что клапан открылся.

В воде при этом будут видны пузыри воздуха

Можно также проверить сопротивление обмотки клапана. Оно должно составлять 25-30 Ом

Бывает такое, что клапан не открывается. Тогда его только менять на исправный.

Рывки при разгоне и клапан продувки адсорбера Ford Focus II

Практика показывает, что проверку клапана продувки адсорбера стоит проводить в первую очередь. Есть куча случаев, когда водители меняли катушки зажигания, свечи, высоковольтные провода и даже топливные модули, но Форд Фокус 2 продолжал дергаться.

Расположение клапана адсорбера на Форд Фокус 2.

Чтобы не тратить деньги на изначально исправные запчасти, лучше проверить клапан адсорбера в первую очередь.

Как работает адсорбер


Адсорбер:1 — штуцер трубки отвода паров топлива от адсорбера к клапану;2 — штуцер трубки подвода паров топлива из бака к адсорберу;3 — штуцер подвода воздуха

В двух словах о том, как работает адсорбер и для чего он вообще нужен. Топливо, которое находится в баке, имеет свойство испаряться. Чтобы использовать пары бензина с пользой и заодно стравливать избыточное давление в баке, в систему питания Ford Focus II внедрен контейнер с активированной угольной крошкой и тремя выводами (фото выше):

1. Отвод паров топлива на клапан продувки адсорбера.
2. Подвод паров топлива из бака.
3. Трубка связи с атмосферой.

Адсорбер установлен возле топливного бака, а с клапаном продувки соединяется магистралью.

Общая схема работы адсорбера паров топлива.

Клапан установлен в моторном отсеке в районе шланга обратной подачи антифриза.

Бензонасос (топливный насос) Ford Focus 3 — DRIVE2

А далее мы видим, что, чтобы снять мотор, надо вынуть внутренности (моторчик с фильтром) из колбы, а они там к сожалению сидят на трех штырях, к которым они приклеены. Я старался разобрать аккуратно и про клей не знал — пробойником стучал в центр крепления, чтобы выбить штырь колбы. Итог — один штырь сломался, один лопнул, один уцелел. Поставить все это назад, я побоялся, т.к. машина не моя, а мотор с фильтром в колбе держится только на этих штырях — либо приклеивать или насквозок на болты сажать (тоже вариант, только пришел в голову). Я поступил проще — был найдет рабочий насос с оторванным соском на верхней крышке, и переставлена крышка с нерабочего насоса на рабочий с использованием пайки и гофры от жигулей.

пробег 70ткм, причина выхода из строя — вода в топливе и баке.

ЗЫ: говорят можно поставить насос от фф2 и все будет в ажуре, но сам не проверял. разъем 100% такой же.

READ Замена Тросика Газа На Форд Фокус 1

Плюсы и минусы адсорбера

К плюсам можно отнести:

• Отсутствие вредных выбросов в атмосферу;
• Экономия топлива (за счет догорания паров, а не их обычного испарения в атмосферу);
• Отсутствие запаха бензина. Как правило те, кто отказались от адсорберов наблюдают постоянный неприятный запах возле авто, а также в салоне.

Минусы:

• Высокая стоимость адсорбера. Как правило, именно по этой причине многие и отказываются от этой детали;
• Перебои в работе мотора в случае неисправности адсорбера. После нескольких лет эксплуатации по пыльным дорогам адсорбер приходит в негодность и требует замены если ее не произвести вовремя, возможны различные неприятности, о которых сейчас и поговорим;
• Признаки неисправности адсорбера:
• Нестабильные холостые обороты;
• Ухудшение динамики (плохой разгон, «тупняк», и т. д.);
• Лопнувший бак со всем вытекающими… Из-за возникновения повышенного давления бак постоянно сужается и расширяется, в результате от постоянных деформаций бак лопает в самом слабом месте, у каждого это место может быть разным, но как правило если данная «болячка» свойственна той или иной модели, то проявляется она у всех одинаково.

Теперь, я думаю, вы поняли, что связывает адсорбер и поиск неисправностей «методом тыка»!? Как правило, когда начинаются проблемы с мотором многие начинают искать причину самостоятельно и сразу же меняют свечи, фильтра, провода и разные датчики, однако мало кто догадывается, что нередко двигатель страдает именно из-за этого самого адсорбера, который, проще говоря, не дает «дышать» топливному баку, в результате чего возникают различные проблемы и поломки, которые не всегда под силу обнаружить рядовому автомобилисту.

Замена адсорбера

Данное мероприятие, как правило, не представляет ничего сложного, основная проблема заключается в том, чтобы диагностировать данную поломку и купить адсорбер, цена которого нередко вызывает шок у автомобилистов.

Вроде бы все!? Думаю, теперь вам понятно, что такое адсорбер, какую роль играет и чем чревата его неисправность

Спасибо за внимание, у меня все, до новых встреч на Форд Мастере

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки.Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Как проверить работоспособность клапана продувки адсорбера?

Проверка клапана абсорбера

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам.При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.Однако, как проверить клапан адсорбера на наличие поломок?Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой.Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении

Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера».Признаки, по которым можно механически определить неисправность клапана адсорбера:

• Появление провалов на холостом ходу двигателя.
• Очень низкая тяга двигателя.
• Не слышно звуков срабатывания клапана при работе двигателя.
• Шипение при открытии крышки бензобака свидетельствует о разрежении в системе. Это верный признак неисправности вентиляции адсорбера.
• Появление запаха топлива в салоне автомобиля. Однако, его появление могут вызвать и другие причины.

Почему аДсорбер, а не аБсорбер?

В переводе с латыни «sorbeo» — поглощать что-либо. Речь о поглощении чем-то (жидкость или твердое тело) чего-то (запах, жидкость, и т. д.) из окружающей среды.

Адсорбция — это накопление чего-то на поверхности сорбента твердым телом, а абсорбция — это полное поглощение сорбентом чего-либо. То есть, по сути своей и адсорбер, и абсорбер — очень похожи и выполняют практически одну и ту же функцию просто немного по-разному. Система, в которую входит адсорбер, называется системой улавливания паров бензина (от анг. EVAP — Evaporative Emission Control), главной задачей которой является улавливание паров бензина и предотвращение попадания их в атмосферу.

Это интересно: Чистка дроссельной заслонки 2.0L

Как проверить клапан продувки адсорбера Ford Focus II

Следовательно, если клапан продувки выходит из строя, он работает некорректно — при работающем двигателе он либо полностью закрыт, либо приоткрыт, что тоже не дает поддерживать нормальное давление в баке и создает излишнюю нагрузку на бензонасос.

Хлопок говорит о том, что в баке создалось избыточное давление, поскольку парам бензина просто некуда деваться и они буквально распирают бензобак. Эта ситуация может быть и не такой безобидной, были случаи, когда пластиковые баки Ford Focus II попросту взрывались от переизбытка внутреннего давления.

Новый фордовский клапан продувки адсорбера.

Возможна и обратная ситуация, когда в баке создается вакуум. В этих случаях он тоже деформируется, а при открывании пробки горловины отчетливо слышно, как в бак втягивается воздух.

Заменить клапан продувки адсорбера — дело двух минут. Оригинальная запчасть с каталожным номером Ford 1669555 стоит порядка 2300 гривен ($80). Немало за клапан в пластиковом корпусе.

Аналог оригинального клапана продувки адсорбера от Бош. Но с ним есть нюансы.

Есть аналоги. Например, Bosch 0280142479, цена около 300 гривен ($11). По параметрам они идентичны, но в этом клапане разъем развернут в другую сторону. Поэтому придется наращивать провода примерно на 20-25 см. Пайку лучше не применять, а скрутить провода, затем промазать герметиком и надеть термоусадочный кембрик.

Проверка работоспособности клапана выполняется очень просто, для этого нужен мультиметр. Переводим прибор в режим измерения сопротивления и замеряем показания на контактах клапана, отключив разъем.

Сопротивление нерабочего клапана.

Если сопротивление в пределах 22-30 Ом, с клапаном все в порядке. Если показания выше или ниже номинала — клапан под замену.

Раскуроченный клапан адсорбера. Он не ремонтируется, поскольку катушка теряет номинальное сопротивление.

Единственная сложность в том, что недорогой бошевский клапан продается без трубок. Поэтому со старого клапана нужно будет их снять, хорошенько прогрев строительным феном.

После замены клапана продувки адсорбера все проблемы с провалами в тяге, плохим пуском и «пшиком» при открывании бензобака уходят.

Существуют и другие причины некорректной работы двигателей Ford Focus II, связанные в основном с плохим топливом. С ними мы боролись здесь. Чистого всем бензина и ровных дорог!

Замена клапана абсорбера своими руками

Клапан абсорбера

Если обнаружены признаки неисправности, требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, а замену произвести несложно. Для демонтажа нужно иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера.Порядок работы:

1. Открыть капот и найти цилиндрическое устройство – адсорбер.
2. С аккумуляторной батареи снять минусовую клемму.
3. Отсоединить колодку проводов, нажав на фиксатор и потянув на себя.
4. Ослабить крепление клапана.
5. Штуцеры под защёлкой убрать и отсоединить шланги.
6. Извлечь клапан вместе с кронштейном из адсорбера.
7. Новый клапан устанавливается в обратном порядке.

Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя

Поэтому важно следить за состоянием своего автомобиля и вовремя проводить диагностику
