Блок предохранителей и реле opel astra h

Где находится блок в Opel Astra H

Перед началом работ с любой электрикой в Opel Astra, включая предохранители, лучше вытащить ключ из замка зажигания.  Иначе можно получить удар током, либо случайно устроить короткое замыкание. Opel Astra имеет 2 блока предохранителей – один в багажном отделении, другой под капотом.

Обязательно посмотрите:

В базовой комплектации Опель Астра оборудуется одним блоком в подкапотном пространстве, а вторым, поменьше, в багажном отсеке. Полная комплектация имеет 2 полноценных элемента, в тех же местах. Это связано тем, что электронная схема отличается, из-за разных электронных составляющих.

Как снять прикуриватель

Алгоритм снятия устройства:

1. Отключить аккумулятор от бортовой сети, поскольку в машинах имеется штатная магнитола, то необходимо найти код активации. Цифровой пароль записан в сервисной книжке, если код отсутствует, то информация запрашивается через дилерский центр. Если машина собрана после 2005 г., то после восстановления электроснабжения код вводить не требуется, бортовая электроника автоматически распознает магнитолу.
2. Пластиковой лопаткой или крючком приподнять крышку, закрывающую верхнюю часть консоли между сиденьями. Кожух установлен в промежутке между рычагом переключения скоростей и рукояткой привода стояночного тормоза.
3. Выкрутить отверткой с наконечником типа Torx винты, расположенные под крышкой. Шурупы удерживают пластиковый кожух с рукояткой выбора скоростей.
4. Поддеть пластиковой лопаткой рамку декоративного кожуха, закрывающего основание ручки переключения передач.
5. Вынуть пластиковый кожух движением в сторону рычага стояночного тормоза, а затем снимаем пепельницу с основанием, в котором находится корпус прикуривателя.
6. Отсоединить жгуты подачи питания к нагревательному элементу и лампе подсветки.
7. Проверить работоспособность устройства, а затем установить снятые детали в обратной последовательности.

Ремонт

Ремонт прикуривателя заключается в проверке целостности спирали нагрева.

Возможно короткое замыкание, которое возникает при разрушении диэлектрического кольца из пластика. Деталь в запчасти не поставляется, производитель предусматривает замену прикуривателя. Если нагревательный элемент не держится внутри корпуса, то требуется отогнуть пружинные зажимы отверткой.

Блок в багажном отделении

Расположен за левой обшивкой салона.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Вариант 1

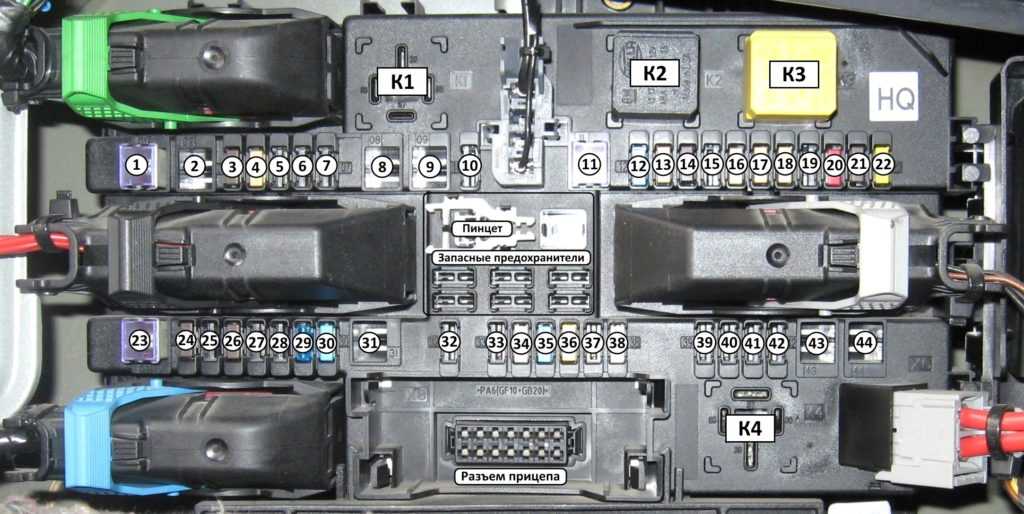

Схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Обозначение

p, blockquote 18,0,0,0,0 —>

1	25/30А Электропривод управления передними стеклоподъемниками
2	Не используется
3	7,5А Комбинация приборов
4	5А Обогрев/ кондиционер/ климат-контроль (HVAC)
5	7,5А Подушки безопасности
6	Не используется
7	Не используется
8	Не используется
9	Не используется
10	Не используется
11	25А Обогрев заднего стекла (стекла окна двери задка)
12	15А Стеклоочиститель окна двери задка
13	5А Система помощи при парковке
14	7,5А Система кондиционирования воздуха
15	Не используется
16	5А Система опознавания занятости сиденья/ система Open-Start
17	5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида
18	5А Приборы /переключатели
19	Не используется
20	10А Система динамического управления амортизаторами (CDC)
21	7,5А Обогрев наружных зеркал заднего вида
22	25А Верхний люк
23	25/30А Электро стеклоподъемники задних дверей
24	7,5А Диагностический разъем
25	Не используется
26	7,5А Электропривод складывания наружных зеркал
27	5А Ультразвуковой датчик, система противоугонной сигнализации
28	Не используется
29	15А Прикуриватель, передняя розетка
30	10А Задняя розетка для подключения дополнительных электроприборов
31	Не используется
32	Система Open & Start
33	Не используется
34	25А Верхний люк
35	10А Задняя розетка для подключения дополнительных электроприборов
36	20А Розетка тягово — сцепного устройства
37	5А Освещение салона
38	30А Центральный замок, вывод «30»
39	15А Обогрев левого переднего сиденья
40	15А Обогрев правого переднего сиденья
41	Не используется
42	Не используется
43	Не используется
44	Не используется

• K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
• K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
• K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

Вариант 2

Схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Расшифровка схемы

p, blockquote 22,0,0,0,0 —>

F50	10А Кондиционер AC (на реле K5)
F51	15А Противотуманные фары (передние) (на реле K39)
F52	15А Дополнительное гнездо (задний прикуриватель) ACS
F53	7.5A Обогрев зеркал
F54	30А Стеклоподъемники передние FHF
F55	30А Стеклоподъемники задние FHR
F56	7.5A Задние фонари (на K71), Замок без ручки (на K24D)
K5	Реле — компрессор, кондиционер (FE33, F50)
K24D	Реле мертвой блокировки (F56)
K39	Реле — противотуманная фара, передняя (F51)
K56	Реле — стеклоочиститель, заднее окно (FE31, FE33)
K71	Реле – фонарь заднего хода (F56, FE33)

Замена предохранителей Opel Astra H: пошаговая инструкция для начинающих

Замена неисправных предохранителей на Opel Astra H, независимо от года выпуска транспортного средства или его комплектации, осуществляется в интуитивно понятном сценарии и не требует особых навыков или инструментов. Для устранения поврежденных элементов необходимо:

• Отключить аккумуляторную батарею, желательно оба контакта с клеммами;
• Далее в подкапотном пространстве по правую часть двигателя находим блок технических предохранителей и с помощью отвертки или другого плоского предмета отжимаем пластиковые пистоны. После открытия блока с помощью пинцета или специализированного съемника демонтируем неисправный предохранитель и вставляем новый элемент до появления характерного щелчка;
• Если в подкапотном блоке не было обнаружено неисправных элементов, переходим в багажное отделение. Дополнительный блок предохранителей и реле находятся по левую сторону у стойки под кофром. Выполняем демонтаж и замену элементов аналогично вышеописанному способу;
• При завершении замены подключаем аккумулятор к сети автомобиля, подаем зажигание и тестируем систему. При правильной замене все функции в автомобиле будут исправны.

Обратите внимание! Существует вероятность выхода из строя свежезамененного предохранителя при первом запуске двигателя – в этом случае просто необходимо повторить процедуру и установить новый элемент. Если же один и тот же предохранитель несколько раз перегорает, автомобиль придется отдать на СТО для диагностики электрики – вполне возможны перепады напряжения из-за неправильной работы генератора или «закорачивания» контактов

Строго не допускается устанавливать предохранители большей пропускной мощности, чем у оригинальных элементов. В таком случае короткое замыкание и дорогостоящий ремонт оборудования является лишь делом времени.

Помните, при регулярном перегорании предохранителей автомобиль требуется в срочном порядке отремонтировать – в противном случае можно получить резкое снижение эксплуатационного ресурса мотора или других систем.

Схема подключения

Прикуриватель на Opel Astra H подключается минусовым проводом сечением 1,5 мм² к кузову машины, кабель проходит в жгуте электропроводки к приваренному болту. Если происходит повреждение изолятора и обрыв металлической жилы, то необходимо проложить шнур заново к ближайшему болту «массы». Положительный провод подачи питания к лампе подсветки (сечение 0,5 мм²) подключен параллельно с подсветкой комбинации приборов. Лампочки включаются одновременно, предусмотрена синхронная корректировка яркости свечения нитей накаливания.

Положительный провод для подключения спирали нагрева имеет сечение 1,5 мм². Кабель проходит через блок предохранителей, обеспечивая защиту прибора от коротких замыканий или работы с чрезмерной нагрузкой. При повреждении шнур извлекается из жгута для замены или восстановления изолятора.

• Рейтинг автокресел для детей
• Не работает прикуриватель Рено Логан
• ВАЗ 2107 замена прикуривателя
• Фонит магнитола

Зачем нужны предохранители Опель Астра H

Предохранители Опель Астра H нужны чтобы размыкать электрическую цепь, которая подверглась перегрузке. Проще говоря, если сила тока в цепи увеличилась, то предохранитель перегорает, соответственно цепь размыкается. Это нужно, чтобы предотвратить короткое замыкание, которое может привести к поломке всей электроники в машине, и даже к пожару. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по всей схеме, то было бы весьма трудно их заменять. Благодаря тому, что все они собраны в одном месте, не приходится искать по всей машине, где находится нужный.

Astra H не заводится, щелкает реле

Если с машиной происходит нечто подобное, следует искать поломку в определенных местах. Всего причин может быть несколько.

1. Стартер не крутит по причине севшего аккумулятора. Разряженная батарея может подавать импульс на управляющую проводку, но для прокручивания энергоемкого потребителя заряда может не хватить.
2. Второй распространенной проблемой выступает отказ втягивающего реле. При этом, пусковая установка вращается, но не входит в зацепление с маховиком.
3. Неправильно работает зажигание или система топливоподачи.
4. Присутствует обрыв цепи питания пускового механизма. Повреждение проводки может быть после самого реле. Следовательно, потребуется полностью проверить все магистрали.

Предохранители Opel Frontera

Показаны предохранители автомобиля до конца 1995 г. выпуска. Приведена сила номинального тока предохранителей. Предохранители защищают следующие цепи:

1 — F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света 3 — F8E, номинальный ток 15 А, противотуманный свет 4 — F7E, номинальный ток 20 А, вентилятор 5 — F6E, номинальный ток 15 А, топливный насос (двигатель 2.0 л до середины 1995 г. выпуска и двигатель 2.4 л) 6 — F5E, номинальный ток 10 А, фароомыватель 7 — F4E, номинальный ток 10 А, звуковой сигнал 8 — F3E, номинальный ток 10 А, аварийная сигнализация

Блок реле/ предохранителей моделей между серединой 1995 и концом 1997 гг. выпуска соответствует Расположение предохранителей в блоке. Некоторые предохранители выполняют другие функции: 1 — F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света 2 — F9E, номинальный ток 15 А, правая фара, ближний свет 3 — F8E, номинальный ток 10А, противотуманный свет 4 — F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера 5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л и 2.2 л с середины 1995 г. выпуска) 6 — F5E, номинальный ток 25 А, автомобили раннего выпуска, 30 А автомобили позднего выпуска, фароомыватель, звуковой сигнал, диагностика двигателя 7 — F4E, номинальный ток 30 А, вентилятор кондиционера, правый 8 — F3E, только для дизельного двигателя 9 — F2E, номинальный ток 10 А, парковочный свет и задний фонарь левый, освещение панели приборов, выключатель и прикуриватель 10 — F1E, номинальный ток 10 А, парковочный свет и задний фонарь правый 11 — FL3, номинальный ток 30 А, парковочный свет и задние фонари

12 — FL1, номинальный ток 60 А, главный предохранитель FL2, номинальный ток 60 А, фары, система подачи вторичного воздуха двигателя 2.2 л (с середины 1995 г. выпуска).

На автомобилях с 1997 г. выпуска устанавливаются следующие предохранители:

1 — F10E, номинальный ток 15 А, дальний свет правый, излучатель дальнего света правый, контрольная лампа дальнего света 2 — F9E, номинальный ток 15 А, дальний свет левый, прожектор левый 3 — F8E, номинальный ток 25 А (только для дизельного двигателя) 4 — F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера 5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л c середины 1995 г. выпуска и двигатель 2.2 л) 6 — F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера 7 — F4E, номинальный ток 10 А, ближний свет правый 8 — F3E, номинальный ток 10 А, ближний свет левый 9 — F2E, номинальный ток 10 А, стояночный свет и задний фонарь левый, освещение панели приборов, выключатель и прикури ватель, зуммер «Свет включен» 10 — F1E, номинальный ток 10 А, стояночный свет и задний фонарь правый

Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи: 11- FL3, номинальный ток 30 А, стояночный и задний свет, противотуманный свет FL4, номинальный ток 30 А, вентилятор радиатора 12 — FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер FL2, номинальный ток 60 А, фары

Второй блок предохранителей размещается под панелью приборов (иллюстрация Блок предохранителей). Здесь находятся остальные предохранители. Назначение предохранителей в зависимости от года выпуска следующее:

До конца 1995 г. выпуска:

1 — номинальный ток 10 А, центральный замок 2 — номинальный ток 10 А, сигнал торможения 3 — номинальный ток 10 А, внутреннее освещение, радио, часы 4 — номинальный ток 15 А, обогреваемое заднее стекло (выпуск 1992 г.), 20 А с 1993 г. выпуска 5 — противотуманный свет 6 — стеклоочиститель, номинальный ток 15 А до 1992 г. выпуска, 10 А с 1993 г. выпуска 7 — номинальный ток 15 А, сигнализаторы панели приборов, сигналы поворота, обогреваемые зеркала наружного вида, обогреваемые сопла переднего стеклоомывателя, зуммер «Свет включен» 8 — обогреваемое переднее сиденье, номинальный ток 10 А до 1992 г. выпуска, 15 А с 1993 г. выпуска 9 — система зажигания 10 — номинальный ток 10 А, очиститель и омыватель заднего стекла

13 — номинальный ток 30 А, выключатель электрического стеклоподъемника, прикуриватель

15 — запасной предохранитель 16 — запасной предохранитель 17 — запасной предохранитель 18 — не занято

У автомобилей раннего выпуска: звуковой сигнал, отапливаемые сопла переднего стеклоомывателя

10 — номинальный ток 10 А, очиститель и омыватель заднего стекла 11 — номинальный ток 30 А, электрический стеклоподъемник, левый 12 — номинальный ток 30 А, электрический стеклоподъемник, правый 13 — номинальный ток 15 А, выключатель электрического стеклоподъемника, прикуриватель 14 — номинальный ток 10 А, контрольная лампа ABS 15 — 17 — запасной предохранитель

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

— Блок предохранителей в подкапотном пространстве- Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике.- Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Крышка основного блока предохранителей опель астра J в подкапотном пространстве

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J

Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.
На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Открытая крышка блока предохранителей в вещевом ящике опель астра J

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

Схема внутреннего блока предохранителей в вещевом ящике опель астра J

Крышка блока предохранителей в багажном отделении опель астра J

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

Схема блока предохранителей в багажном отделении опель астра J

Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Замена блока

При эксплуатации автомобиля могут возникнуть ситуации, в результате которых монтажные блоки получают сильные повреждения. В таком случае владельцы вынуждены менять блоки целиком, покупая новые детали или используя снятые с других машин.

Но в случае когда принято решение произвести замену блока внутри салона своими руками, последовательность действий будет такая:

1. Обесточить автомобиль путем отключения аккумуляторной батареи. Перед этим необходимо убедиться в сохранности кода для штатной аудиосистемы.
2. Получить доступ к монтажному блоку по аналогии с процедурой замены предохранителей.
3. Отсоединить колодки и провода от старого блока.
4. Визуально сравнить вид старого и нового блока, проверить идентичность номиналов предохранителей и реле.
5. Установить новый механизм на место, следя за соответствием цветов кабелей.
6. Подключить питание на автомобиль и проверить функциональность систем.
7. В случае неработоспособности узлов или перегорания предохранителей необходимо выяснить причины проблем.

Предохранители

Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя.

В автомобиле имеется три блока предохранителей: ■ в левой передней части моторного отсека. ■ за вещевым отделением в салоне автомобилей с левосторонним рулевым управлением или, в автомобилях с правосторонним рулевым управлением, за перчаточным ящиком. ■ под крышкой на левой стенке багажного отделения.

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.

Дефектный предохранитель можно отличить по сгоревшей плавкой нити. Замену предохранителя производить только после устранения причины его выхода из строя. Некоторые цепи могут быть защищены несколькими предохранителями. Кроме того, могут быть вставлены предохранители, не имеющие конкретного назначения.

Приспособление для снятия предохранителей

Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.

Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.

Блок предохранителей в моторном отсеке

Блок предохранителей установлен в левой передней части моторного отсека. Освободите защелку крышки и поднимите крышку вверх до упора. Снимите крышку, потянув ее вертикально вверх.

После замены перегоревших предохранителей следует закрыть крышку коробки предохранителей и зафиксировать ее, нажав сверху. Если крышка коробки предохранителей закрыта неправильно, возможно возникновение неисправностей.

Блок предохранителей в приборной панели

На автомобилях с левосторонним управлением коробка предохранителей располагается позади вещевого ящика на приборной панели. Открыть отсек и нажать влево, чтобы отпереть. Опустить отсек вниз и снять его.

На автомобилях с правосторонним рулевым управлением блок предохранителей расположен за крышкой в перчаточном ящике. Открыть передний вещевой ящик, затем открыть крышку и опустить ее вниз.

В любом автомобиле блок предохранителей выполняет функцию защиты электроники и всех устройств, питающихся от него. Если в цепи происходит замыкание, то первый удар на себя возьмет именно предохранитель в БП (блоке предохранителей). Сегодня вы узнаете, как выглядит схема предохранителей Опель Астра G, где находятся блоки в этой модели авто и как заменить сгоревшие предохранители.

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

p, blockquote 6,0,1,0,0 —>

Фото — схема

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Описание предохранителей

p, blockquote 9,0,0,0,0 —>

FB1	50А Электрогидравлический жесткий верх HT
FB2	80А Дизель (Контроллер времени накаливания)
FB3	80А ЭГУР
FB4	30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5	80А на REC / Задний блок предохранителей
FB6	80А на REC / Задний блок предохранителей
F1	20А Антиблокировочная система тормозов (ABS)
F2	30А Антиблокировочная система тормозов (ABS)
F3	30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30/40А Вентилятор системы охлаждения 1*
F6	30/40А Вентилятор системы охлаждения 2*
F7	10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8	15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9	25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10	7.5A На диагностический разъем DIAG
F11	7.5A Приборы
F12	5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13	15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14	30А Стеклоочиститель ветрового окна
F15	30А Стеклоочиститель окна двери
F16	5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17	25А Подогрев топливного фильтра (дизельные модели)
F18	25А Стартер
F19	30А Электронное оборудование коробки передач
F20	10А Кондиционер / Звуковой сигнал (K4_X125)
F21	20А Электронное оборудование двигателя
F22	7,5А Электронное оборудование двигателя
F23	10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15А Топливный насос
F25	15А Электронное оборудование коробки передач
F26	10А Электронное оборудование двигателя
F27	5А Усилитель рулевого управления
F28	5А Электронное оборудование коробки передач
F29	7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30	10А Электронное оборудование двигателя (катушки зажигания)
F31	10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32	5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33	5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5А Блок управления модуля рулевой колонки
F35	20А Информационно — развлекательная система
F36	7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле

p, blockquote 11,0,0,0,0 —>

• К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
• К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
• К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
• К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
• К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
• К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
• К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
• К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
• К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
• К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
• К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
• К9 (K1_X125) Стартер (FE18, K3_X125)
• К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
• К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
• К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
• К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
• К13 (K10_X125) Топливный насос (FE24)
• К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

p, blockquote 12,0,0,0,0 —>

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
• K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

p, blockquote 13,1,0,0,0 —>

Процесс снятия и замены

Блок, описываемый в этой статье, имеет свойства сгорать, либо же отдельные части требуют замены. Как определить, что нужно удалить, а что поставить новое?

Автолюбители зачастую используют такой простой метод, как просто вытащить объект, просмотреть его на свету и если никаких существенных повреждений нет, поставить его на место. Ни в коем случае нельзя проверять детали таким методом, как в автомобиле Opel Astra H, так и во всех остальных! Данный способ является очень ненадёжным и сомнительным! Ведь такие процессы, как перегорелая перемычка или окислившаяся деталь невозможно выявить на глаз.

Блок предохранителей в салоне

Существует метод, которым нужно проверять целостность детали в авто Opel Astra. Ничего не нужно вынимать. Включите цепи, которые не работают (это могут быть и печка, и свет, либо же магнитофон или габариты). Далее проверяйте пробником напряжение, сначала на одном конце, потом на другом. Допустим, на одном конце (выводе) напряжение есть, а на другом нет. В таком случае запчасть испорчена. Данная проверка в автомобиле осуществляется очень быстро – в течение одной минуты.

Заменить сгоревшую деталь нужно на такую же по номиналу. Номинал увеличивается только тогда, когда вы добавляете еще что-то на цепь, которая сгорела. Как же правильно установить новую деталь в блок? Устанавливаются они по аналогии со старыми. Единственное, что новые запчасти желательно проверить перед тем, как заменить

Есть способ, подходящий для любых систем, неважно расположены они в моторном отсеке или возле прикуривателя. Благодаря ему вы быстро проверите элемент на качество, чтобы ваш автомобиль Opel Astra H не пострадал

Итак, к концам новой детали примотайте провода и один к плюсу, другой к минусу.

Задний блок предохранителей

Таким образом, произойдёт короткое замыкание. Если деталь полностью перегорела, то партия действительно качественная и можно продолжить установку. А если элемент начал плавиться, то эту партию нежелательно устанавливать. В ситуациях перенапряжения внутри машины, они также будут плавиться, и это сулит тем, что вместе с ними будет плавиться электропроводка, что приведёт к серьёзным последствиям. Так что внимательно выбирайте предохранители, своевременно делайте проверку и берегите свой автомобиль Opel Astra H.

Как определить неисправность

Опель Астра H может похвастать достаточно большим количеством электроприборов. Поэтому в случае отказа работы одного или нескольких из них, первым делом надо проверить предохранители. Определить неисправный не составит труда, в центре он будет почерневшим, возможно слегка оплавленным, и металлический контакт в середине будет разорван. Для замены не нужны специальные предохранители именно для Opel Astra, эта деталь универсальна, и стоит недорого. Главное, не ошибиться с силой тока. На самой детали будет написано количество ампер. Помимо этого поможет схема в руководстве по эксплуатации Опель Астра H и цветовая идентификация:

• деталь фиолетового цвета выдерживает 3А,
• бежевого – 5А;
• коричневого – 7.5А;
• красного – 10А;
• синего – 15А;
• желтого – 20А;
• прозрачного – 25А;
• зеленого – 30А;
• розового – 40А.

Перегорают предохранители чаще всего из-за неправильной эксплуатации автомобиля. Например, при замерзании жидкости омывателя стекла или фар, водитель начинает неоднократно нажимать на подрулевой лепесток управления омывателем. Жидкость не прокачивается, электричество в цепи растет, соответственно деталь перегорает. Такой же результат ждет прикуриватель, если вставить в него сразу несколько электрических приборов, либо один слишком мощный. Также часто страдает предохранитель фар ближнего света, потому что используют неподходящую лампу.

Opel Astra H представляет собой популярную модель бюджетных седанов, которые выпускал немецкий концерн в период 2004-2009 годов. Данный автомобиль приобрел большую популярность практически по всем регионам РФ благодаря качественной сборки кузова и относительно надежного силового агрегата.

Тем не менее для надлежащей работы автомобиля требуется своевременно обслуживать технику, в частности следить за состоянием проводки и правильно менять предохранители.

Где расположены предохранители у Opel Astra H: коротко о главном

Как у большинства немецких автомобилей у Opel Astra H предохранители разбросаны по нескольким блокам: за двигатель и технические системы Астры отвечает блок в под капотном пространстве машины, за дополнительные опции из комплектации – ячейка блока из багажного отделения. При этом каждый функциональный элемент в системе оригинальной проводки маркируется по цветам:

• Синий – предохранители синего цвета отвечают за работоспособность системы антиблокировки колес при торможении, а также подачи звукового сигнала или противотуманного освещения. В некоторых комплектациях также с помощью синего предохранителя защищают маловажные детали двигателя – различные индикаторы или датчики контроля;
• Красный – в подкапотном пространстве элементы отвечает за электрооборудование двигателя и компрессов системы кондиционирования воздуха. Красный предохранитель в салонном реле Opel Astra H используется для защиты от замыкания электрокорректировки фар и системы адаптивного головного освещения;
• Розовый – элементы розового цвета отвечают только за электропакет в автомобиле. В зависимости от комплектации розовым предохранителем может защищаться стеклоподъемники, люк или сдвижная крыша, салонные высокочастотные динамики или индикаторы аварийного света;
• Белый – элемент предназначен для защиты от скачков напряжения дверных замков и модулей обогрева зеркал заднего вида или лобового стекла. Иногда через данный узел подключают дополнительный охранный комплекс или датчик наклона кузова автомобиля для сигнализации;
• Зеленый – предохранитель отвечает за работу стеклоочистителей и стеклоомывателей;
• Фиолетовый – предохранитель предназначен для защиты технической части двигателя автомобиля, в частности отвечает за обогрев топливного насоса, электростартер силового агрегата или блок управления мотором;
• Коричневый – предназначение в зависимости от расположения: в салонном реле предохранитель отвечает за радио и информационный дисплей, в подкапотном реле – за блок электрооборудования коробки передач и блок электроусилителя руля;
• Желтый – элементы, которые используются для защиты от перегрузок мультимедийных и информационных систем. В оригинальной комплектации Opel Astra H через желтые предохранители подключены система навигации и мультифункциональный дисплей в случае их наличия в комплектации. В случае подключения парктроника или камер кругового обзора оборудования также рекомендуется подключать через магистраль с желтым предохранителем;
• Черный – данный цвет имеют универсальные предохранители, который по стоку устанавливаются на резервные места в блоке. С помощью элементов черного цвета можно разгрузить систему электроснабжения транспортного средства или подключить дополнительное оборудование.

Важно знать! Если в магистральной проводки или среди предохранителей транспортного средства встречаются цвета иного цвета, то в машине производится кустарный ремонт с применением не оригинальных запчастей – при помощи аналогов или реплик. Заводская проводка является в автомобиле неким гарантом качества, на который можно также опираться при подборе Opel Astra H на вторичном рынке

Где находится предохранитель

На автомобилях Opel Astra H блок предохранителей находится на левой обшивке багажного отделения. На машинах с кузовом седан крышка расположена ближе к полу багажника, на универсалах заглушка смонтирована около верхней декоративной полки. Для доступа к коммутационной коробке необходимо провернуть фиксаторы, а затем откинуть заглушку. Защитный элемент прикуривателя и дополнительной розетки смонтирован на 7-й позиции слева в нижнем ряду (номинал изделия составляет 15 А). Правее находится вставка для защиты розетки в багажнике (опция).

На части машин Астра Аш используется упрощенный блок, поскольку из электрической системы исключен электронный модуль. В этом случае плавкий элемент для защиты цепи салонного прикуривателя вынесен в коробку, смонтированную в моторном отсеке. Вставка находится в нижнем правом углу блока (обозначен на корпусе цифрой 36), номинал составляет 7,5 А. Если не работает лампа подсветки, то для нее используется отдельный элемент номиналом 5 А (расположен справа в самом нижнем ряду предохранителей, обозначен на пластике цифрой 33).

Проверка и замена

Чтобы произвести замену, необходимо:

1. Открыть крышку багажного отделения или капот (зависит от конструктивных особенностей машины).
2. Откинуть клапан в багажнике или снять крышку блока в моторном отсеке.
3. При помощи пластикового пинцета извлечь проверяемый элемент. Инструмент находится внутри распределительной коробки, губки надеваются на пластиковый корпус вставки, которая затем вытягивается из гнезда.
4. Проверить состояние токопроводящей пластины, которая соединяет контактные пластины. В корпусе предохранителя предусмотрена контрольная прорезь, часть изделий изготавливается из прозрачного пластика. Если перемычка разорвана, то требуется произвести замену элемента. Производитель автомобиля требует использовать предохранитель того же номинала, который использовался ранее. Установка вставок с увеличенным сечением перемычки приводит к перегреву проводки при коммутации оборудования с повышенной мощностью.
5. После того как владелец нашел и заменил защитный элемент, необходимо проверить работоспособность оборудования. Если нагрев спирали не происходит, то необходимо снять прикуриватель для проверки и ремонта.
