Использование схем mercedes ml w164 / gl x164 с 2005 года (рестайлинг 2009)

Задний под капотом

Чтобы до него добраться, нужно снять воздухозаборник, открыть крышку и отключить колодки силовых проводов, чтобы добраться до самих предохранителей.

Маркировка элементов:

1. Турбодизель или турбина охлаждения воздуха.
2. При полном приводе – блок переключения трансмиссии.
3. Генератор.
4. Клаксон.
5. Рулевой усилитель, омыватели оптики (насос), ABS.
6. ABS, система курсовой стабилизации.
7. При дизельном ДВС – обогрев салона.
8. Повтор номера 7.
9. Повтор номера 7.
10. Запасной.
11. Вентилятор охладительной системы ДВС, зажигание.
12. Управление оборудованием салона.
13. Реле 3 – клаксон.
14. 4 – вентилятор охладительной системы ДВС.
15. 5 – омыватели фар.

3. Замена предохранителей

Электрические предохранители в Вашем автомобиле служат для отключения неисправных электроцепей. Перегорание предохранителя вызывает отключение компонентов соответствующей электроцепи и отказ их функций.

Для замены предохранителей имеются следующие принадлежности:

• схема расположения предохранителей;
• запасные предохранители;
• съемник для предохранителей.

Примечание: — Перегоревшие предохранители необходимо заменить эквивалентными предохранителями (их можно распознать по цвету и силе тока в амперах) в соответствии с указанными в складной схеме значениями в амперах. При необходимости обратитесь за консультацией в пункт ТО «Мерседес-Бенц». — Заменяйте предохранители только на припаркованном автомобиле. Перед этим отключите все потребители электроэнергии, выключите зажигание. — При повторном перегорании нового предохранителя обратитесь для выяснения и устранения причины в специализированную мастерскую с квалифицированным персоналом, например, в пункт ТО «Мерседес-Бенц».

Внимание: Пользуйтесь только предохранителями: — специально аттестованными «Мерседес-Бенц» для Вашего автомобиля; — рассчитанными на заданную «Мерседес-Бенц» для соответствующей системы силу тока (ампер). Не ремонтируйте и не шунтируйте перегоревшие предохранители

Это может вызвать повреждение электрооборудования и пожар в автомобиле.

Блок предохранителей в моторном отсеке

Блок предохранителей находится в моторном отсеке справа по ходу движения.

Пример: МL.320 СDI

1. Язычок 2. Крышка

Пример МL 500

1. Язычок
2. Крышка

1. Открывание: потяните за язычок (1) в направлении, указанном стрелкой.

2. Поднимите крышку (2).

Примечание: Закрывая крышку (2), следите за ее плотной посадкой на корпусе. Зафиксируйте язычок (1) до характерного щелчка фиксации.

Общее описание плавких предохранителей и реле Рено Меган

Общее описание плавких предохранителей и реле

Плавкие предохранители

Большинство плавких предохранителей установлено в блоке предохранителей, расположенном в салоне автомобиля со стороны водителя. Дополнительные плавкие предохранители и некоторые реле установлены в блоке предохранителей/реле с левой стороны двигательного отсека.

На всех моделях кроме Scenic, предохранители высокого тока находятся в блоке предохранителей питания, установленного в правой части двигательного отсека, рядом с аккумулятором, на моделях Scenic главный предохранитель на 60А установлен под пассажирским сиденьем, рядом с аккумулятором (обратитесь к иллюстрациям).

Получить доступ к главному блоку предохранителей, откройте крышку. Для доступа к плавким предохранителям, установленным в двигательном отсеке просто отсоедините крышку. Для доступа к предохранителям высокого тока снимите крышку аккумулятора или снимите панель ветрового стекла и рычаги стеклоочистителя.

Плавкий предохранитель, установленный под сиденьем — Scenic

А — Разъем блока питания F — Плавкий предохранитель 60А

Расположение блока предохранителей питания — Scenic

А — Оранжевый, 60А — разъем блока питания, комбинированные выключатели освещения и стеклоочистителя на рулевой колонке В — Оранжевый, 60А — Замок зажигания, комбинированные выключатели освещения и стеклоочистителя на рулевой колонке С — Черный, 40А — кондиционер воздухаD — Красный, 60А — подогрев лобового стекла

• Дополнительный блок предохранителей питания: 30А — система впрыска топлива (бензин) 70А — система преднакала (дизель)
• 40А — ABS

Расположение блока предохранителей питания — кроме Scenic

Коричневый, 30А — система впрыска топлива (бензин) Коричневый, 70А — система преднакала (дизель) Черный, 40А — кондиционер воздухаЗеленый, 60А — разъем блока питания	Оранжевый, 60А — разъем блока питания, комбинированные выключатели освещения и стеклоочистителя на рулевой колонке Оранжевый, 60А — Замок зажигания, комбинированные выключатели освещения и стеклоочистителя на рулевой колонке и мотор стеклоочистителя

Список цепей, которые защищают плавкий предохранитель, находится на крышке блока предохранителей. Перед снятием плавкого предохранителя, сначала выключите соответствующую цепь (или зажигание), затем вытяните плавкий предохранитель из зажимов. Инструмент для снятия предохранителя прикреплен к задней части крышки.

В предохранителе должен быть видим провод; если плавкий предохранитель сгорел, провод будет сломан или оплавлен. При замене используйте предохранитель с идентичной характеристикой. Никогда не заменяйте плавкий предохранитель более одного раза без выявления и устранения причины неисправности.

Характеристика плавких предохранителей напечатана на задних частях и дополнительно они закодированы цветом.

Где плавкий предохранитель защищает более одной цепи, проверьте каждую цепь. Всегда имейте на автомобиле запасные плавкие предохранители каждой характеристики.

Реле

Большинство реле установлено в блоке предохранителей, расположенном в салоне автомобиля со стороны водителя. Дополнительные реле установлены в блоке предохранителей/реле с левой стороны двигательного отсека.

Чтобы получить доступ к блоку реле, снимите панель выключателя со стороны водителя как описано в Разделе Снятие и установка выключателей.

Отверните винт крепления, затем отсоедините пластмассовую защитную пластину с основания на блоке предохранителей.

Выпустите крепежные скобы и отсоедините четыре разъема электропроводки от основания блока предохранителей. Освободите блок предохранителей от боковых крепежных скоб, затем аккуратно опустите сборку вниз.

Выпустите крепежные скобы и снимите крышку, чтобы получить доступ к различным реле (обратитесь к иллюстрациям).

Производите установку в обратном порядке. Если не работает управляемая реле цепь или система, и предполагается неисправность реле, включите систему. Если реле функционирует, при его включении должен быть слышен щелчок. В этом случае неисправны компоненты или электропроводка системы.

Если не слышно, что реле включается, то к реле не поступает питающее напряжение, напряжение переключения или реле неисправно.

Проверка реле сводится к замене на заведомо исправное, но будьте осторожны — некоторые реле могут быть похожи внешне и функционально, а другие выглядят одинаково, но исполняют различные функции.

Перед заменой реле выключите зажигание. Затем реле просто вытяните из зажимов и вставьте новое.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Снятие и установка монтажных блоков предохранителей и реле Mercedes-Benz W463

Описание процедур снятия и установки монтажных блоков, совмещенных с модулями SAM приведено в Разделе Снятие и установка модулей управления.

Главный монтажный блок предохранителей (слева под панелью приборов)

Детали установки главного монтажного блока предохранителей (1 из 2)

1 — Левая боковая крышка 2, 3 — Болты 4 — Держатель предохранителя

Детали установки главного монтажного блока предохранителей (2 из 2)

6 — Контргайка

Порядок выполнения

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). Отсоедините отрицательный провод от батареи. Снимите с панели приборов левую боковую крышку (1). Отпустите фиксаторы крепления держателя (4) предохранителей в монтажном блоке (F34), — не забудьте предварительно пометить установочное положение компонентов. Извлеките из монтажного блока (F34) оставшиеся предохранители. Аккуратно отпустите фиксаторы и извлеките из монтажного блока (F34) приемные гнезда (5). Пояснения по отсоединению от монтажных блоков электропроводки приведены в Разделе Отсоединение и подсоединение электропроводки монтажных блоков и модулей управления. Выверните болты (2) крепления монтажного блока (F34). Отпустите контргайку (6) с задней стороны блока (F34) и отсоедините от последнего электропроводку контура 30), — при установке контргайку следует заменить. Снимите монтажный блок (F34). Выверните болты (3) и снимите монтажный блок (F2) на 8 предохранителей. Установка производится в обратном порядке, — при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).

Монтажный блок, установленный в правом переднем ножном колодце

Порядок выполнения

Выверните крепежные винты (1) и, потянув в указанном стрелкой направлении, снимите крышку (2) слева под панелью приборов. Выверните винты (3) и, потянув в указанном стрелками направлении, снимите крышку (4). Выверните винты (6), высвободите монтажный блок (5) из своего посадочного гнезда и опустите его вниз с целью обеспечения доступа к предохранителям.

Монтажный блок, установленный в задней части центральной консоли

Порядок выполнения

На моделях Универсал с длинной базой, поддев отверткой, снимите упорные скобы, установленные в передней части салазок правого переднего сиденья. 1 — Упорная скоба 2 — Номинальное расстояние установки скобы При установке скобы должны быть посажены строго в определенное положение на удалении (2) от края полоза. Сдвиньте правое сиденье вперед до упора. Выверните крепежные винты (1) и, потянув в указанном стрелкой направлении, снимите крышку (2) сзади на правой стенке консольной сборки.

Монтажный блок, помещающийся в ящике под установку аккумуляторной батареи

Монтажный блок помещается под крышкой в заднем ножном колодце. Входящие в состав блока предохранители в замене, как правило, не нуждаются и в случае выхода их из строя следует обратиться за помощью к специалистам фирменной СТО Mercedes-Benz.

Держатель реле в багажном отделении

Детали установки держателя реле в багажном отделении

1 — Приемные гнезда 2 — Держатель реле 3 — Болты

Порядок выполнения

Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. На моделях соответствующей комплектации снимите CD-чейнджер (код ЕР5)/TV-тюнер (код ЕМ9) (см. Раздел Снятие и установка CD-чейнджера/TV-тюнера). Извлеките из приемных гнезд (1) реле единого замка (К44) и заднего стеклоочистителя (К68). Отпустите крепеж (3 и 4) и снимите держатель реле (2). Установка производится в обратном порядке. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).

Схема предохранителей и реле Ford Mondeo 3 (2000-2007)

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Форд.

Ford Mondeo
Mk1-Mk2 (1993-2000)	Mk3 (2000-2007)	Mk4 (2007-2014)	Mk5 (2014-н.в.)

Блок предохранителей в моторном отсеке

Для проверки или замены плавкого предохранителя сначала снимите крышку аккумулятора (1). Затем снимите крышку коробки плавких предохранителей (2), освободив зажим и подняв крышку вверх.

№	А	Назначение
1	30	ABS
2	50	Реле зажигания
3	60	Дизельные двигатели: Подогрев двигателя
4	30	Обогрев заднего стекла
5	20	Фейслифтовые модели: Подогрев сидений
6	40	Вентилятор отопителя
7	50	Главное питание
8	60	Вентилятор системы охлаждения, реле предварительного подогрева
9	20	Реле ЭБУ
10	40	Вентилятор системы охлаждения
11	30	Обогрев переднего стекла
12	—	Не используется
13	30	Обогрев переднего стекла
14	—	Не используется
15	3	Обогрев переднего стекла
16	7.5	Обычные фары: Левый ближний свет
20	Ксеноновые фары: Левый ближний свет
17	10	Автоматическая коробка передач
18	7.5	Обычные фары: Правый ближний свет
20	Ксеноновые фары: Правый ближний свет
19	—	Не используется
20	20	ABS
21	15	Переключатель света
22	20	Реле омывателя фар
23	7.5	Комплектация ST220: Резервный аккумулятор сирены
20	Дизельные двигатели: Вспомогательный подогреватель
24	20	Центральный замок (Central Timer Unit)
25	15	Аварийная сигнализация и указатели поворота (Central Timer Unit)
26	20	Реле звукового сигнала
27	15	Реле топливного насоса, обогрев переднего стекла
28	20	Замок зажигания
29	30	Реле стартера
30	7.5	Генератор
31	7.5	Кондиционер
32	3	Блок управления двигателем, автоматическая коробка передач
33	7.5	Реле ЭБУ
34	—	Диод электронного модуля (EEC)
35	—	Диод муфты компрессора кондиционера
36	—	Диод вентилятора системы охлаждения двигателя
37	15	Датчик кислорода
38	—	Не используется
39	Не используется
40	7.5	Датчик скорости, клапаны управления двигателя
41	—	Не используется
42	10	Бензиновые двигатели: Блок управления двигателем
15	Дизельные двигатели: Блок управления двигателем
Реле
R1	Реле ближнего света
R2	Реле обогревателя переднего стекла
R3	Реле звукового сигнала
R4	Реле топливного насоса
R5	Реле ЭБУ
R6	Реле кондиционера
R7	Реле вентилятора системы охлаждения
R8	Дизельные двигатели: Реле вспомогательного подогреваКомплектация ST220 с АКПП: Реле фонарей заднего хода
R9	Реле вентилятора системы охлаждения Дизельные двигатели с АКПП: Реле фонарей заднего хода
R10	Реле стартера

Блок предохранителей в салоне

Автомобили с левым рулем

Автомобили с правым рулем

№	А	Назначение
60	25	Стеклоподъемники с левой стороны
61	25	Стеклоподъемники с правой стороны
62	15	Передние противотуманные фары, задний противотуманный свет
63	7.5	Габаритные огни с правой стороны
64	7.5	Габаритные огни с левой стороны
65	7.5	Кондиционер
66	30	Электропривод водительского сидения
67	7.5	Сигнализация
68	15	Прикуриватель
69	7.5	Аудио система, комбинация приборов
70	15	Универсал: Задняя розетка
71	10	Мультимедийная система для задних пассажиров
72	20	Радио
73	20	Люк
74	20	Разъем прицепа
75	7.5	Электропривод зеркал
76	7.5	Кондиционер
77	7.5	ABS, трэкшн контроль
78	7.5	Комбинация приборов, подушки безопасности
79	—	Не используется
80	7.5	Автоматическая коробка передач, лампы заднего хода
81	7.5	Датчик температуры (система автоматического управления температурой), автоматическая коробка передач, датчик для подушки безопасности пассажира
82	7.5	Круиз контроль, кондиционер, подогрев системы омыва стекла, вспомогательный подогреватель
83	15	Подогрев сидений
84	20	Дневные ходовые огни
85	7.5	Левый дальний свет
86	7.5	Правый дальний свет
87	—	Не используется
88	15	Дневные ходовые огни
89	7.5	Подушки безопасности
90	15	Задний стеклоочиститель
91	7.5	Стеклоподъемники, люк, зеркало с затемнением
92	20	Разъем прицепа
93	10	Лампы стоп-сигнала, реле отопителя
94	20	Стеклоочиститель и омыватель
95	7.5	Ближний свет, реле омывателя фар
96	—	Не используется
97	7.5	Освещение номерного знака, освещение перчаточного ящика, Central Timer Unit
98	7.5	Электропривод зеркал, обогрев зеркал
99	7.5	Освещение салона
10	Фейслифтовые модели: Освещение салона
Реле
R1	Реле дальнего света
R2	Реле ближнего света
R3	Реле стеклоочистителя
R4	Реле зажигания
R5	Реле обогрева заднего стекла
R6	Реле отопителя
R7	Реле вспомогательных цепей зажигания

Дополнительные предохранители

№	А	Назначение	Расположение
100	7.5	Мультимедийная система	Встроен в мультимедийный модуль
101	3	CD-чейнджер	Под пассажирским переднем сиденьем

На сайте avto-fresh.com вы сможете найти схема предохранителей и реле ford mondeo 3 (2000-2007) фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.

Основной блок предохранителей в салоне bmw e53

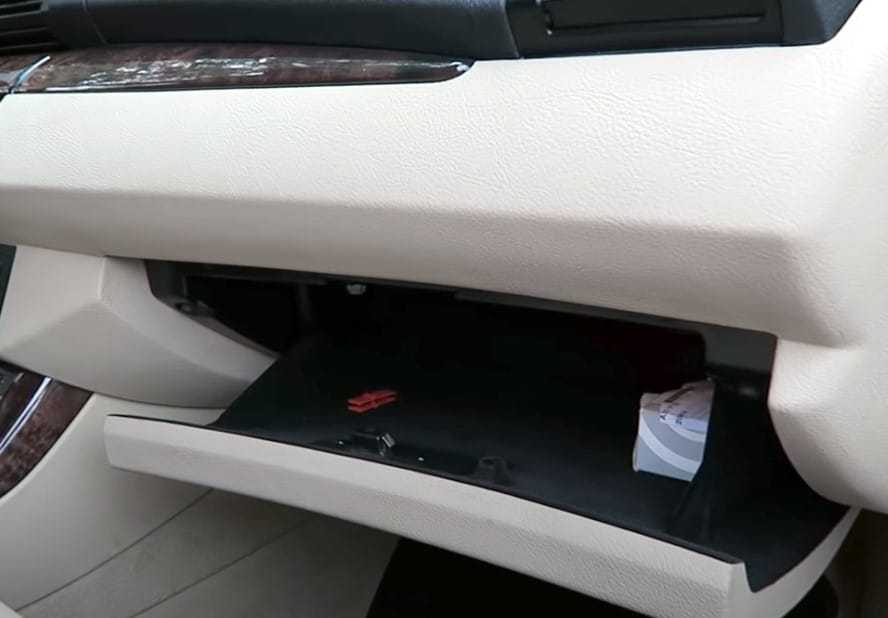

В салоне главный блок предохранителей и реле находятся в бардачке (перчаточный ящик) за защитной крышкой. Что бы получить к нему доступ, надо открыть бардачок.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

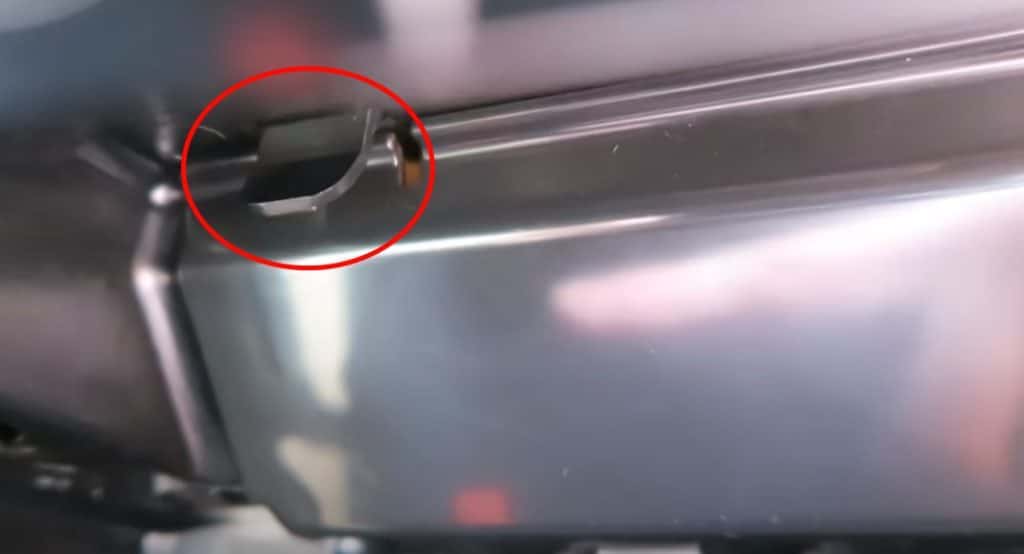

Далее, отжать 2 клипсы крепления задней пластиковой крышки (слева и справа).

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Появится примерно такой блок, где все предохранители расположены в 2 ряда. Третий горизонтальный ряд — запасные элементы.

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

На крышке обычно крепится пинцет для предохранителей и брошюра с обозначением.

p, blockquote 10,0,1,0,0 —>

Общая схема расположения

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Таблица с описанием

p, blockquote 13,0,0,0,0 —>

1	5А Разъем шины данных, комбинация приборов
2	5А Блок управления освещением
3	5А Система отопления/ кондиционирования(02/01)
4	5А Реле катушки зажигания
5	7,5А Генератор, датчик уровня моторного масла, электродвигатель вентилятора охлаждения блока предохранителей /реле
6	5А Внутреннее зеркало заднего вида, блок управления системой парковки (02/04), блок управления системы контроля давления в шинах
7	5А Реле катушки зажигания
8	5А Подсветка комбинации приборов
9	5А Система SRS, выключатель стоп-сигналов (датчик положения педали тормоза), блок управления освещением
10	15А Звуковой сигнал
11	5А Иммобилайзер
12	5А Подсветка комбинации приборов, датчик положения рулевого колеса
13	5А Противоугонная система, внутреннее зеркало заднего вида
14	5А Много функциональный блок управления 1
15	5А Блок управления системы контроля давления в шинах (02/04)
16	5А Замок зажигания
17	5А блок управления освещением салона
18	—
19	—
20	30А Блок управления электро оборудованием двери водителя
21	30А Электропривод сидений
22	—
23	—
24	30А Блок управления электро оборудованием двери пассажира
25	25А Разъем зарядки, прикуриватель
26	30А Реле основных цепей зажигания
27	20А Много функциональный блок управления 1
28	30А Омыватели фар
29	10А Подушка безопасности
30	—
31	5А Управление двигателем
32	5А Реле основных цепей, много функциональный блок управления 2
33	5А Предохранитель прикуривателя
34	7,5А Обогреватель заднего стекла, отопитель /кондиционер
35	—
36	5А Разъем зарядки
37	5А Много функциональный блок управления 2
38	—
39	5А Концевой выключатель (датчик положения) педали сцепления, иммобилайзер
40	30А Очиститель лобового стекла
41	5А Очиститель/ омыватель заднего стекла, многофункциональный блок управления 1
42	5А Лампы освещения салона
43	5А Комбинация приборов
44	5А Система SRS, электропривод сидений
45	5А Комбинация приборов
46	7,5А Блок управления раздаточной коробкой
47	25А Реле топливного насоса
48	7,5А Отопитель/ кондиционер
49	—
50	—
51	10А Анти блокировочная система тормозов (ABS), система управления двигателем
52	15А Диагностический разъем (DLC) (^>09/00)
53	25А Много функциональный блок управления 2
54	15А Электронный блок управления КПП
55	30А Анти блокировочная система тормозов (ABS)
56	—
57	15А Блок управления под веской
58	20А Люк
59	20А Дополнительный отопитель
60	30А Много функциональный блок управления 1
61	50А Электродвигатель вентилятора системы охлаждения
62	50А Реле насоса системы подачи воздуха навыпуск
63	50А Анти блокировочная система тормозов (ABS)
64	50А Отопитель/ кондиционер

Полное фото блока

p, blockquote 15,0,0,0,0 —>

Как видно из фотографии, сверху данного блока располагаются реле и дополнительные предохранители. Вот общая схема.

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Расшифровка

p, blockquote 18,0,0,0,0 —>

1	Реле подкачивающего топливного насоса — Дизель
2	—
3	блок управления освещением салона
4	Реле звукового сигнала
F103	—
F104	(10А) Свечи накаливания
F105	(80А) Иммобилайзер, замок зажигания- 4,4/4,6(02/02)
F106	(50А) Замок зажигания, блок управления освещением
F107	(50А) Блок управления освещением

Схема предохранителей Матиза

На машине 2007 и других годов производства используется стандартная электросхема оборудования. На крышках блоков присутствует обозначение и расшифровка на русском языке каждого элемента в отдельности.

Когда перегорает какой-либо элемент – искать нужную деталь следует по участку отказавшей цепи. Только так можно получить схему подключения предохранителя. Отдельного материала по расположению и маркировке всех элементов вместе взятых нет.

Предохранитель поворотов

У Matiz расположен в салонном блоке под номером 4. Также здесь имеется и соответствующее реле R11. Замена деталей выполняется в стандартном порядке при помощи специализированных щипцов.

Предохранитель бензонасоса

Соответствующий предохранитель установлен под капотом. Вставка F4 передает питание на цепь замыкания реле R5, установленного рядом. Найти релюшку просто. При активации зажигания она характерно щелкает.

Предохранитель стартера

Указанная деталь в большинстве модификаций монтируется в салонной части блока под номером F14. Отдельные комплектации имеют измененную схему. Здесь за возбуждение стартового устройства отвечает деталь №08.

Реле силовой жилы устанавливается отдельно – на крыле машины. Это позволяет оперативно его заменить. Далее задействуется втягивающее устройство. Механизм является частью стартера.

Магнитола

Питание от замка зажигания осуществляется через предохранитель F6. Некоторые автолюбители при монтаже более производительной акустики переносят питание напрямую от аккумуляторной батареи.

Вентилятор охлаждения

Единственный вариант охлаждения радиатора Матиз защищен через предохранитель Ef15 основного блока, расположенного под капотом.

Предохранитель дворников

Каждый из них запитан отдельным элементом. В стандартной цепи это 8 и 9 для левой и правой стороны. Реле системы всего один и это вставка №12 салонного модуля.

Стеклоподъемники

Пятый предохранитель салонного блока подает питание на систему электрических подъемников дверных стекол. Релюшки мотор-редукторов устанавливаются в дверях.

Предохранитель кондиционера

Компрессорная установка агрегата управляется через F14 подкапотного модуля. Отдельно следует рассмотреть реле. Устройство режимов работы кондиционирования питается выключателем №3, а цепь электрической муфты через №10.

Предохранитель центрального замка

Устройство получает питание через собственную вставку, смонтированную отдельно. Его следует искать рядом с кнопками выключения или под приборной панелью, в зависимости от года выпуска и модификации авто.

Стеклоочиститель

Предохранитель омывателя лобового стекла расположен под номером 9 в салонном модуле. Реле стеклоомывателя ветрового стекла находятся в моторном отсеке возле резервуара с соответствующей жидкостью.

Дальний свет

Указанный режим активируется через предохранители 8 и 9 подкапотного блока. Выключатели находятся возле оптических элементов.

Предохранитель генератора

Общий для нескольких цепей №4 моторного блока отвечает и за питание приборов установки. Когда плавкий элемент постоянно сгорает, следует проверить регулятор напряжения, установленный на крыле машины.

Аварийка

Сигнализация более сложна чем кажется. За питание кнопки отвечает элемент F12. Подача напряжения к релюшке проходит через предохранитель 3. Выключатель смонтирован в стандартной проводке под номером 11 и работает параллельно с поворотами.

Предохранитель зарядки

Защитное оборудование аккумуляторной батареи устанавливается в непосредственной близости от нее. Это необходимо по причине облегчения доступа к деталям.

Предохранитель габаритов

Система питается от разных элементов, что обусловлено требованиями современного автомобилестроения. Здесь это детали 12 и 13 подкапотного блока. Изготовитель сэкономил – релюшка устанавливается всего одна R9.

Часы

Получают напряжение от двух элементов. В стандартной проводке это предохранительные вставки аварийки. Подсветка поступает от общей линии освещения доски.

Сигнализация

По умолчанию в монтажном блоке отсутствуют защитные вставки противоугонной сигнализации авто. Это обусловлено требованием системы безопасности, монтируемой на машине в стоке, если подобная включена в комплектацию.

Предохранитель зажигания

От элемента №2 подкапотного модуля подается питание на личинку замка. Если постоянно горят контакты, следует проверить именно его. Катушка зажигания запитана от генератора.
