Предохранители тойота филдер 161 кузов

Блоки в салоне

Общая схема расположения блоков в салоне

Блок предохранителей

Он находится в нижней части панели приборов за защитной крышкой со стороны водителя.

p, blockquote 9,0,0,0,0 —>

1	7,5A IGN — Электронный блок управления двигателем
2	7,5A RADIO №2 — Аудиосистема
3	15A CIG — Прикуриватель, электропривод боковых зеркал
4	20A РRR DOOR — Электропривод стекло подъемника задней левой двери
5	15A PWR OUTLET — Розетка для подключения дополнительного оборудования
6	15A FR FOG — Передние противотуманные фары
7	15A SRS — Система подушек безопасности (SRS)
8	15A ECU-IG — Системы ABS, TRC
9	25A WIPER — Рычаг и щетка стеклоочистителя лобового стекла
10	20A D RR DOOR — Электропривод стекло подъемника задней правой двери
11	20A D FR DOOR — Электропривод стекло подъемника двери водителя, центральный замок
12	20A S/ROOF — Люк
13	15A HEATER — Кондиционер и отопитель, обогреватель стекла задней двери
14	7,5A GAUGE — Комбинация приборов
15	15A RR WIP — Рычаг и щетка стеклоочистителя стекла задней двери
16	20A STOP — Стоп-сигналы
17	7,5A OBD — Электронный блок управления двигателем
18	7,5A STARTER — Стартер
(18)*	15A SEAT HTR — Подогрев сидений
19	10А WASHER — Омыватель стекол
(19)*	7,5А STARTER — Стартер
20	7,5А RR FOG — Задние противотуманные фонари
(20)*	10А WASHER — Омыватель стекол
21	20А FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла
(21)*	7,5А RR FOG — Задние противотуманные фонари
22	7,5А SRS-B — Система подушек безопасности (SRS)
(22)*	20А FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла
23	10А TAIL — Передние и задние габариты, подсветка номерного знака
24	7,5А PANEL — Подсветка выключателей и переключателей

* — Модели с 11/2000 года выпуска.

Отдельно внизу крепятся предохранители: 40А AM1 — Зажигание, 30А POWER — Привод сидений.

С обратной стороны блока находятся элементы реле.

p, blockquote 16,1,0,0,0 —>

• A — Реле габаритных огней
• B — Реле противотуманных фар
• C — Реле подачи питания («ACC»)
• D — Реле антиобледенителя щеток
• E — Реле задних противотуманных фонарей

Блоки в салоне

Общая схема расположения блоков в салоне

Блок предохранителей

Он находится в нижней части панели приборов за защитной крышкой со стороны водителя.

Схема

Описание

1	7,5A IGN — Электронный блок управления двигателем
2	7,5A RADIO №2 — Аудиосистема
3	15A CIG — Прикуриватель, электропривод боковых зеркал
4	20A РRR DOOR — Электропривод стекло подъемника задней левой двери
5	15A PWR OUTLET — Розетка для подключения дополнительного оборудования
6	15A FR FOG — Передние противотуманные фары
7	15A SRS — Система подушек безопасности (SRS)
8	15A ECU-IG — Системы ABS, TRC
9	25A WIPER — Рычаг и щетка стеклоочистителя лобового стекла
10	20A D RR DOOR — Электропривод стекло подъемника задней правой двери
11	20A D FR DOOR — Электропривод стекло подъемника двери водителя, центральный замок
12	20A S/ROOF — Люк
13	15A HEATER — Кондиционер и отопитель, обогреватель стекла задней двери
14	7,5A GAUGE — Комбинация приборов
15	15A RR WIP — Рычаг и щетка стеклоочистителя стекла задней двери
16	20A STOP — Стоп-сигналы
17	7,5A OBD — Электронный блок управления двигателем
18	7,5A STARTER — Стартер
(18)*	15A SEAT HTR — Подогрев сидений
19	10А WASHER — Омыватель стекол
(19)*	7,5А STARTER — Стартер
20	7,5А RR FOG — Задние противотуманные фонари
(20)*	10А WASHER — Омыватель стекол
21	20А FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла
(21)*	7,5А RR FOG — Задние противотуманные фонари
22	7,5А SRS-B — Система подушек безопасности (SRS)
(22)*	20А FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла
23	10А TAIL — Передние и задние габариты, подсветка номерного знака
24	7,5А PANEL — Подсветка выключателей и переключателей

* — Модели с 11/2000 года выпуска.

Отдельно внизу крепятся предохранители: 40А AM1 — Зажигание, 30А POWER — Привод сидений.

С обратной стороны блока находятся элементы реле.

Схема

Назначение

• A — Реле габаритных огней
• B — Реле противотуманных фар
• C — Реле подачи питания («ACC»)
• D — Реле антиобледенителя щеток
• E — Реле задних противотуманных фонарей

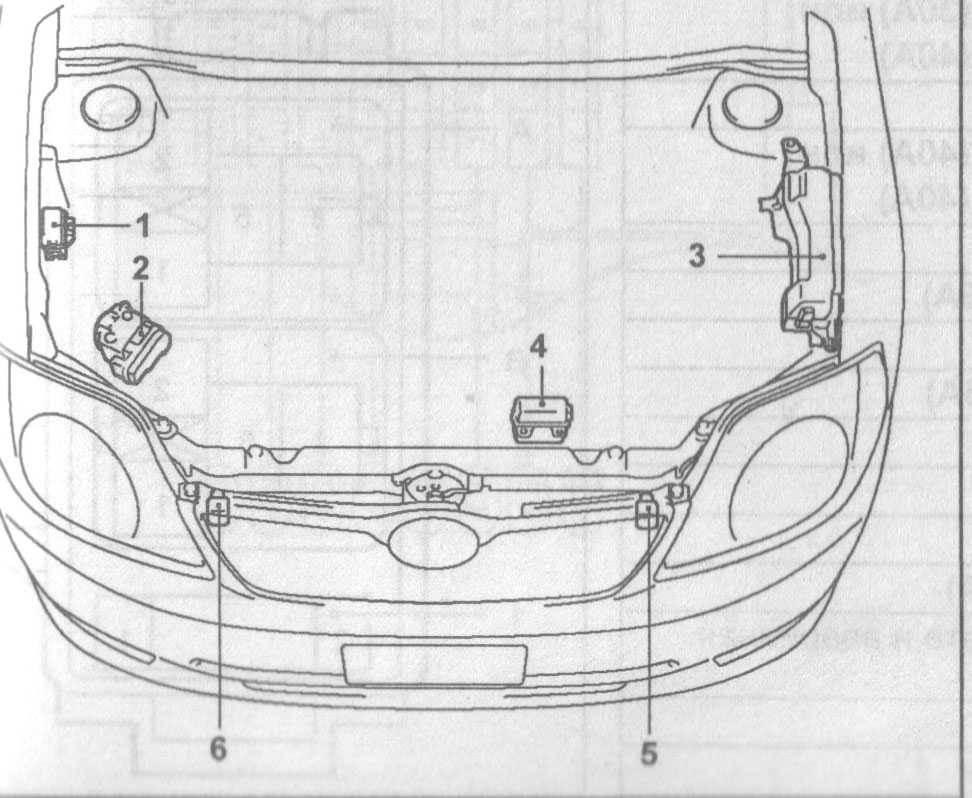

Блоки под капотом

Блок предохранителей и реле

Расположен в левой части моторного отсека, рядом с аккумулятором.

Обозначение предохранителей

p, blockquote 23,0,0,0,0 —>

1	60A ABS — АБС
2	140A ALT — Система заряда
3	40A RDI FAN — Вентилятор системы охлаждения
4	40A CDS FAN — Вентилятор системы охлаждения
5	30A RR DEF — Обогрев стекла двери задка и наружных зеркал
6	50A HEATER — Вентилятор отопителя
7	15A H — LP R UPR — Правая фара, дальний свет
8	15A H — LP L UPR — Левая фара, дальний свет
9	25A A / F HTR — Датчик качества рабочей смеси
10 11	–
12	15A H — LP R LWR — Правая фара, ближний свет
13	15A H — LP L LWR — Левая фара, ближний свет
14	15A HAZARD — Аварийная сигнализация, указатели поворотов
15	20A AM 2 — Система запуска
16	20A TEL — Телефон
17	20A FL DOOR
18	–
19	7,5A ALT — S — Система зарядки
20	10A HORN — Противоугонная система, клаксон
21	20A EFI — Впрыск топлива
22	10A DOME — Внутреннее освещение, указатели и измерители, многофункциональный дисплей
23	7,5A ECU — B — Бортовой компьютер
24	20A RAD №1 — Аудиосистема
25 26 27	–
28	50A MAIN — Система запуска

Расшифровка реле

p, blockquote 24,0,0,1,0 —>

• A — Отсутствует
• B — Реле ABS SOL
• C — Реле вентилятора №3
• D — Реле вентилятора №1
• E — Реле э/мотора ABS
• F — Реле вентилятора №2
• G — Реле датчика A/F
• H — Отсутствует
• I — Реле фар
• J — Реле стартёра
• K — Реле обогрева стекла двери задка и наружных зеркал
• L — Реле магнитной муфты К/В
• M — Реле клаксона и противоугонной системы
• N — Реле впрыска топлива

p, blockquote 27,0,0,0,0 —>

• A — Реле разрыва цепи
• B — Главное реле двигателя
• C — Реле обогрева наружных зеркал

Блок реле 2

p, blockquote 30,0,0,0,0 —>

• 1 — 7,5А Предохранитель дневного света фар (DRL)
• А — Реле № 2 DRL
• B — Реле № 4 DRL
• C — Реле № 3 DRL

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

На этом всё. Если есть что добавить — пишите в комментарии.
