Схемы предохранителей Киа Рио-3

Для защиты электроприборов автомобиля в цепях электропитания используются предохранители и реле. В Киа Рио-3 установлены два блока предохранителей, один находится в моторном отсеке, второй – в салоне.

Наружный блок предохранителей расположен в моторном отсеке со стороны водителя. Предохранители и реле в нем отвечают за защиту электроцепей обогрева наружных зеркал, работы топливного насоса, кондиционера, звукового сигнала, блока управления двигателем, вентилятора системы охлаждения двигателя, ламп света заднего хода и т.п.

Открывается блок очень просто. Достаточно отжать фиксаторы крышки блока и снять ее. На внутренней стороне крышки имеется схема расположения реле и предохранителей, закреплены запасные предохранители. Также в блоке имеется специальный пластмассовый пинцет для извлечения предохранителей.

Внимание! Не пытайтесь извлекать предохранители металлическими плоскогубцами или другим, не предназначенным для работы с электричеством инструментом. Внутренний блок предохранителей находится в передней панели в районе левой ноги водителя

Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п

Внутренний блок предохранителей находится в передней панели в районе левой ноги водителя. Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п.

Открыв крышку передней панели, с обратной стороны на ней изображена схема расположения предохранителей и реле.

В следующем видео показано, где находится и как открыть крышку внутреннего блока предохранителей.

В случае, когда перестает работать один из электроприборов, первым делом проверьте целостность предохранителя, защищающего электроцепь.

Для этого следует найти на схеме расположение нужного предохранителя, вынуть его при помощи пинцета и проверить на свет целостность нити.

Затем, только после устранения причины, приведшей к перегоранию предохранителя, выполните его замену.

Оригинальные предохранители Киа Рио-3 имеют следующие коды в каталогах деталей:
10А 1879001108
15А 1879001109
20А 1879001110
25А 1879001111
30А 1879001123
50А 1879001125
40А 1879001124

Внимание! Никогда не устанавливайте предохранители большего номинала, чем требуется, т.к. это может привести к выходу из строя электроприборов и грозит возникновением пожара

Также категорически запрещается устанавливать вместо предохранителей проволочки и самодельные перемычки!

Как? Вы еще не читали? Ну, это зря…

Правила замены предохранителя

Если при работе автомобиля повреждается предохранитель, нужно сразу определить, где находится неисправность, и как правильно ее устранить.

Специалистами выделяется следующий алгоритм выполнения ремонтных работ:

• Выключается двигатель, отключается система зажигания и с аккумулятора сбрасывается клемма.
• На данном этапе необходимо добраться до самого блока предохранителей.
• С помощью отвертки или гаечного ключа откручиваются все болты для получения свободного доступа к системе.
• После того, как отсоединены все крепления, приподнимается блок, а все колодки отодвигаются в сторону.
• После снятия старого предохранительного блока на его место устанавливается новый для восстановления функциональных возможностей.

В результате необходимо сказать о том, что своевременное обслуживание и замена предохранителей в любой автомобиле, в том числе и Киа Спортейдж 2, позволяет предотвратить появление серьезных технических проблем, которые в дальнейшем могут привести к общей неисправности электропроводки.

Предохранители в моторном отсеке Sportage 4

Блок предохранителей под капотом Киа Спортейдж 4 поколения смонтирован непосредственно возле аккумуляторной батареи. Он состоит из следующих предохранителей типа Мульти:

• MDPS 1, 2 – MDPS (100, 80А).
• В+1, +2, +3 – интеллектуальная распределительная коробка (60, 60, 50А).
• ВЕНТИЛЯТОР – реле охлаждающего вентилятора радиатора (40А).
• КРЫШКА БАГАЖНИКА С ЭЛЕКТРОПРИВОДОМ – комплекс подогрева заднего стекла (40А).
• ЗАЖИГАНИЕ 1 – замок зажигания для классических систем, реле PDM для модификаций Kia Sportage 4 с электронным ключом (40А).
• ЗАЖИГАНИЕ 2 – стартер и замок зажигания для классических систем, реле PDM для модификаций Kia Sportage 4 с электронным ключом (30А).
• СВЕЧА НАКАЛИВАНИЯ – свечи зажигания (80А).
• ОБОГРЕВАТЕЛЬ С ПТК 1, 2, 3 – соответственно реле 6, 5, 4 (50А).

Расположение блока предохранителей и реле под капотом.

Также в блоке подкапотного пространства Киа Спортейдж 4 задействованы следующие патронные и слаботочные предохранители:

• TCM 3, 4 – TCM (40А).
• B+4 – интеллектуальная распределительная коробка (50А).
• ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1, 2 – первая и вторая скорость охлаждающего вентилятора радиатора (50, 40А).
• ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА – привод замка багажного отсека (40А).
• ПОДОГРЕВАТЕЛЬ ТОПЛИВА – комплекс обогрева топливного фильтрующего элемента (30А).
• ABS 2, 3 – ABS и ESC (40, 10А).
• ОМЫВАТЕЛЬ – омывающая система передних блок-фар (20А).
• E-CVVT 1, 2 – PCM (20А).
• СТЕКЛООЧИСТИТЕЛЬ 1 – замок зажигания для классических систем, реле PDM для Kia Sportage 4 с электронным ключом (30А).
• СТЕКЛООЧИСТИТЕЛЬ 2 – ECM, BCM, PCM (10А).
• TCU 1 – PCM, TCM (15А).
• BMS – датчик АКБ (10А).
• ECU 3, 4, 5 – PCM, ECM (20, 15, 15А).
• ДАТЧИК 1 – датчик содержания кислорода (15А).
• ДАТЧИК 2 – реле топливного насоса, клапан на впускном комплексе на электромагнитной системе, ДМРВ и положения распределительного вала (10А).
• ДАТЧИК 3 – стоповые огни, датчик положения коленчатого вала (10А).
• ECU 2 – катушки зажигания (20А).
• АНТИОБЛЕДЕНИТЕЛЬ – система подогрева ветрового стекла (15А).
• ТОПЛИВНЫЙ НАСОС – насос подачи топлива (20А).
• AEB – AEB (10А).
• МОДУЛЬ – стоповые огни, свечи зажигания, датчик фильтрующего топливного элемента (7,5А).
• СИГНАЛИЗАЦИЯ – цепь включения сирены охранной сигнализации (10А).
• ДАЛЬНИЙ СВЕТ – реле BI-Function (10А).
• ВАКУУМНЫЙ НАСОС 2 – вакуумный насос (15А).
• РОЗЕТКА 1, 2 – розетка для переднего и заднего ряда кресел соответственно (20А).
• ECU 6 – контроллер уровня масла, PCM, ECM (10А).
• TCU 2 – огни заднего хода, селектор автоматической трансмиссии (15А).
• ОГНИ ЗАДНЕГО ХОДА – программа экстренных вызовов, фонари заднего хода, зеркало с автоматическим затемнением (10А).
• ECU 1 – электронный блок управления силовым агрегатом Киа Спортейдж 4 (30А).

Реле

Панель плавких предохранителей в отсеке двигателя

В силовом блоке подкапотного пространства Киа Спортейдж 4 поколения смонтированы следующие реле:

• первой и второй скорости охлаждающего вентилятора радиатора,
• подогрева переднего и заднего стекла,
• обогревательного комплекса ПТК 1, 2, 3,
• подачи звукового оповещения от охранной сигнализации,
• подогрева топливного фильтрующего элемента,
• стартера,
• омывающего комплекса передних блок-фар,
• вентилятора,
• погружного насоса подачи топлива.

Правила замены предохранителя

Если при работе автомобиля повреждается предохранитель, нужно сразу определить, где находится неисправность, и как правильно ее устранить.

Специалистами выделяется следующий алгоритм выполнения ремонтных работ:

• Выключается двигатель, отключается система зажигания и с аккумулятора сбрасывается клемма.
• На данном этапе необходимо добраться до самого блока предохранителей.
• С помощью отвертки или гаечного ключа откручиваются все болты для получения свободного доступа к системе.
• После того, как отсоединены все крепления, приподнимается блок, а все колодки отодвигаются в сторону.
• После снятия старого предохранительного блока на его место устанавливается новый для восстановления функциональных возможностей.

В результате необходимо сказать о том, что своевременное обслуживание и замена предохранителей в любой автомобиле, в том числе и Киа Спортейдж 2, позволяет предотвратить появление серьезных технических проблем, которые в дальнейшем могут привести к общей неисправности электропроводки.

Где находится предохранитель прикуривателя киа соул * Клуб Киа Спортейдж

Бензонасос на KIA

Информация KIA Soul Club Russia

Отзывы о Форд Куга 2016 (Ford Kuga с ФОТО, обзор и отзывы владельцев

Отключаемая подушка безопасности переднего пассажира позволяет устанавливать детское кресло как по, так и против хода движения. Независимая медэкспертиза на алкоголь по областям Украины. Обогреватель переднего левого сиденья. Уже в базовой комплектации Kia Soul оборудован кондиционером.

Замена предохранителя Киа Соул. Фото, инструкция как поменять предохранители — Фотоотчёт, 15 фото

Прикуриватель, передний разъем питания. EGR , привод турбонагнетателя с изменяемой геометрией VGT , модуль. Соединитель для передачи данных, выключатель питания внешних зеркал. Российский клуб владельцев Kia Soul КИА Соул. PDM Реле ближнего света фар.

Схема предохранителей и реле Kia Soul » Электросхемы автомобилей, мотоциклов иностранного и отечественного производства

Предохранители Киа Соул базируются в двух местах — под капотом и в салоне. Самобытности и яркости внешности Soul придают предлагаемые нестандартные варианты отделки кузова: спортивные полоски или аэрографический орнамент. Спасибо за участие, гарантии нет.

14.6. Монтажные блоки предохранителей / реле – общая информация, снятие, установка,замена предохранителей

Всю используемую на рассматриваемых моделях бортовую электропроводку можно условно разбить на 13 основных жгутов:

1. Жгут электропроводки передка
2. Жгут электропроводки комбинации приборов
3. Жгут электропроводки панели приборов
4. Жгут электропроводки топливных инжекторов/форсунок
5. Жгут электропроводки двигателя
6. Жгут электропроводки салона
7. Жгут электропроводки задка
8. Жгут электропроводки заднего бампера
9. Жгут электропроводки левой передней двери
10. Жгут электропроводки правой передней двери
11. Жгут электропроводки левой задней двери
12. Жгут электропроводки правой задней двери
13. Жгут электропроводки двери задка

Для защиты бортовых потребителей электроэнергии используются предохранители, помещенные в два монтажных блока, один из которых – главный – помещается в правой части двигательного отсека, второй же вмонтирован в панель приборов слева от рулевой колонки и оснащен откидной крышкой.

Схемы расположения предохранителей в монтажных приведены в Спецификациях Главы Бортовое электрооборудование в начале настоящей главы. Ярлык со схемой расположения внутренних компонентов обычно наклеен также на съемную крышку главного монтажного блока.

ПОРЯДОК ВЫПОЛНЕНИЯ

Блок плавких вставок в салоне Спортейдж 4

Блок предохранителей в салоне Kia Sportage 4

Монтажный блок Kia Sportage 4 в салоне смонтирован под панелью со стороны водительской двери.

Схема салонного блока предохранителей Киа Спортейдж 4 состоит из следующих элементов:

Схема салонного блока предохранителей Киа Спортейдж 4

С номиналом плавкой вставки 7.5 А:

• MDPS – датчик угла поворота рулевого колеса, блочок MDPS;
• ИНДИКАТОР ПОДУШКИ БЕЗОПАСНОСТИ – приборная панель, мультимедийный комплекс, световое оповещение аварийной остановки, климат-контроль с ручным или автоматическим управлением, навигационная система.
• ПУСК – на моделях без электронного ключа – ICM, а с электронным – ECM, цепь питания реле стартера в моторном блоке, ЭБУ, блокировка замка зажигания, датчик ручки переключения АКПП.
• МОДУЛЬ 6 – обогрев кресел.
• КОНДИЦИОНЕР 2 – ЭБУ климат-контролем.
• КОНДИЦИОНЕР 1 – ЭБУ климат-контролем, ионизатор салонного воздуха, цепи питания реле вентилятора, нагревателя ПТК 2,3 в монтажном блоке подкапотного пространства.
• СИГНАЛ ТОРМОЖЕНИЯ – стоповые огни, управляющая программа электронного ключа.
• МОДУЛЬ 8 – не задействован;

Блок плавких вставок в салоне Спортейдж 4

10 Ампер:

• МОДУЛЬ 2 – передние фары.
• ЭЛЕКТРОННЫЙ КЛЮЧ 1 – иммобилайзер, ЭБУ ключа.
• МОДУЛЬ 4 – программа помощи при парковке, оповещении о выезде из полосы движения, переключатель приборной панели, обнаружение преграды в слепой зоне внешних зеркал.
• МОДУЛЬ 3 – комплекс подогрева переднего, заднего ряда кресел, подсветка селектора автоматической трансмиссии, корректор положения подголовника, навигационная система, салонное зеркало с автоматическим затемнением, переключатель приборной панели, разъем для подключения диагностического оборудования, регулятор наклона света передних фар, вентиляции переднего ряда кресел, климат-контроля, освещения в салонном пространстве, экстренными вызовами.
• ПРИБОРНАЯ ПАНЕЛЬ – приборная панель.
• МОДУЛЬ 5 – электронный блок управления ключами.
• МОДУЛЬ 1 – рычаг переключения автоматической трансмиссии.
• ЭЛЕКТРОННЫЙ КЛЮЧ 3 – на моделях без программного запуска – иммобилайзер, а с электронным – ЭБУ ключом, кнопка запуска и останова силового агрегата.
• ЗУ – ICM, охранная сигнализация, приборная панель, канал передачи данных, беспроводная зарядка, датчик дождя.
• E-CALL – экстренные вызовы.
• ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА – питание реле для открытия багажного отделения.
• ПЛАФОН ОСВЕЩЕНИЯ САЛОНА – подсветка перчаточного ящика, замка зажигания, багажного, салонного пространства, в том числе индивидуальные плафоны спереди, сзади, датчик открытия дверей.
• ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ – ПТФ сзади.
• МОДУЛЬ 7 – AEB, световое оповещение аварийной остановки, цепь открытия передних дверей электронным ключом снаружи.
• ЗЕРКАЛА С ОБОГРЕВОМ – управляющая программа климат-контроля, привод внешних зеркал.
• РЕЛЕ – USB-зарядка для задних пассажиров, BCM, усилитель, экстренные вызовы МТС, мультимедийный комплекс, навигационная система, розетка, беспроводная зарядка, регулятор положения подголовника, управляющая программа электронного ключа;

Блок предохранителей в салоне Kia Sportage 4

15 А:

• ПОДУШКА БЕЗОПАСНОСТИ – программа управления пассивной системой безопасности.
• ОБОГРЕВ РУЛЯ – BCM.
• ЗАДНИЙ СТЕКЛООЧИТИТЕЛЬ – предохранитель и реле заднего дворника.
• ОМЫВАТЕЛЬ – переключатель под рулевой колонкой.
• ЭЛЕКТРОННЫЙ КЛЮЧ 2 – ЭБУ ключа.
• МУЛЬТИМЕДИА – мультимедийный комплекс, навигационная система, USB-зарядка для задних пассажиров.

20 Ампер:

• МОДУЛЬ 9 – AEB, ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, TCU 2.
• ЛЮК В КРЫШЕ 1, 2 – панорамный люк.
• ПОДОГРЕВ ПЕРЕДНИХ И ЗАДНИХ СИДЕНИЙ – система вентиляции, обогрева водительского и переднего пассажирского кресла, подогревательный комплекс заднего дивана.
• РОЗЕТКА ПИТАНИЯ – прикуриватель.
• БЛОКИРОВКА ДВЕРЕЙ – центральный замок.
• ПОЛНЫЙ ПРИВОД – 4WD.

25 А:

• ЛЕВЫЙ И ПРАВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК – централизованный переключатель выбора управления приводом стекол, с левой и правой стороны.
• УСИЛИТЕЛЬ – усилитель.
• ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК С ЗАЩИТОЙ ОТ ЗАЩЕМЛЕНИЯ – привод стекла водительской двери с функцией предотвращения защемления.

30 А:

ПРИВОД КРЕСЛА ВОДИТЕЛЯ И ПЕРЕДНЕГО ПАССАЖИРА – соответственно корректор положения водительского и пассажирского сиденья спереди ручного типа.

Электросхемы

На 18 листах которого перефотографированы практически все электро-детали автомобиля с подписями и указание места их расположения. Пластиковая карта не активирована для совершения платежей в интернет.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account Создать аккаунт » — на рисунке показано стрелочкой. Некоторые соединители, возможно, не соответствуют этому методу нумерации. Её выпускать начали с года по Последовательность нумерации от верхнего правого угла к нижнему левому углу. Самые распространенные из них: На карте стоит ограничение на оплату покупок в интернет Пластиковая карта не предназначена для совершения платежей в интернет. Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи , или написать нам письмо на info krutilvertel. Недостаточно средств на пластиковой карте. А потому, что по остальным участкам питания различного оборудования автомобиля смогут разобраться разве, что специалисты на станциях технического обслуживания. Для получения более подробной информации о нумерации см.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки. Ремонт центрального замка kia — Base-ex

Не открывается задняя дверь Киа Рио — Левая Дверь Kia Ceed

Sr. Member

Я слышал, как на сервисе девушка жаловалась на такую проблему с правой задней — изнутри не открывается.

Ей с порога объявили — случай негарантийный (сама дура сломала). Но это сервис такой свинский, к делу не относится.

Так вот, дверь разбирали и какую-то деталь отремонтировали (но, сволочи, не заменили!) Предполагаю (по твоим симптомам), что какая-то внутренняя тяга, связанная с детской блокировкой.

Однозначно — вскрытие покажет. Снимай обшивку, вероятно еще панель алюминиевую придется снять.

Разборка дверей есть в Мастерской (например, Шумоизоляция).

Дверь задняя Киа Сид / Левая, Правая

пн-пт с 10 до 18

суббота с 10 до 17

воскресенье — выходной

Адрес: ул. Дубининская д. 61

Автомобили Киа сегодня как никогда популярны среди отечественных автомобилистов. Если даже 10-15 лет назад мало кто мог позволить себе такое удовольствие, то в настоящее время можно с полной уверенностью и не без чувства гордости сказать, что ситуация в корне изменилась.

Само собой, что увеличение числа машин способствует росту спроса на запасные детали к ним, поэтому никого не удивляет уже появление разборок машин практически в каждом городе, даже в небольших. А разборка в свою очередь — прекрасная возможность приобрести любую деталь для вашей машины.

Так, сегодня мы расскажем про то, как можно выгодно купить дверь заднюю Киа Сид .

ЭТО ИНТЕРЕСНО: Шкода октавия замена термостата

Дверь задняя для автомобиля Киа — вещь дорогая, даже на разборке, поэтому этот факт надо особенно иметь ввиду, если уж вы решили ее приобрести. А вообще тут можно дать один важный совет, который заключается просто в том, что по возможности надо ездить аккуратно и не левачить, тогда проблема с приобретением элементов кузова отпадет сама собой.

Замена замка левой передней двери Киа Сид

Произведем замену замка левой передней двери Киа Сид. Причиной замены может послужить его технически неисправное состояние. В тот момент, когда двери Киа Сид закрываются путем нажатия на кнопку центрального замка, внутренняя ручка левой передней двери может не работать. В чем причина такой неполадки. Скорее всего в неисправном узле привода замка.

Переде тем, как произвести замену замка, удостоверьтесь, работает ли ручка открывания двери. Рекомендуется использовать стандартные замки, для этого следует обратиться к официальному дилеру, сделать заказ. далее наступает процесс ожидания, который может продлится несколько недель или даже месяц. Конечно можно поставить другой замок.

который не был произведен в Киа. но в этом случае за качество данного девайса отвечать не приходится. Установку производится в сервис центре. После того, как замена была произведена, нужно провести процедуру обслуживания. В первую очередь необходимо проверить соответствие автомобиля по VIN-коду.

После чего закрываете все двери изнутри. Нажимаете на кнопку центрального замка и тянете на себя ручку открытия водительской двери, причем сделать это нужно быстро. Дверь со стороны водителя должна открываться с первого раза, так что рекомендуется повторить эту процедуру 10-15 раз.

Если водительская дверь открывается с первого раза, то ничего более делать не нужно, однако если это происходит не сразу, то придется поменять привод замка двери на новый, руководствуясь имеющимся мануалом.

Соблюдая элементарные правила технического обслуживания вы сможете избежать подобных поломок в дальнейшем.

Блок предохранителей под капотом Kia Rio 4

Где предохранители под капотом Киа Рио 4 ?

В его состав входят релейные устройства типа МИКРО, обеспечивающие работу следующего оборудования:

1. подогрев элемента топливного фильтра — PTC HEATER;
2. стартер;
3. топливный насос — FUEL PUMP;
4. дворники 1, 2;
5. ослепительный;
6. вентилятор охлаждения №1, 2 радиатора силового агрегата Киа Рио 4-го поколения;
7. кондиционер;
8. вентилятор кондиционера;
9. заблокировать фары;
10. сигнал.

Также предусмотрено ГЛАВНОЕ реле типа МИНИ.

Предохранители моторного отсека Kia Rio 4 поколения также имеют буквенное и символическое обозначение. Назначение буквенного обозначения предохранителей:

1. ALT — силовые цепи IG 1, 2, АКБ 1,2, 3, PTC HEATER, ЭБУ вентилятора охлаждения радиатора, ЭБУ 1, 3, TCU 2, ТОПЛИВНЫЙ НАСОС, ближний свет, сигнал, кондиционер, РОЗЕТКА ПИТАНИЯ 1 (125 и 150A соответственно для модификаций Киа Рио 4 поколения с двигателем 1,4 и 1,6 л);
2. IGN COIL — конденсатор, катушки зажигания (20А);
3. ИНЖЕКТОР — топливные форсунки, ЭБУ двигателя, трансмиссия (15А);
4. B / UP LAMP — фонарь заднего хода (10А);
5. IG 1 — замок зажигания, ACC и IG 1 (30А);
6. IG 2 — выключатель зажигания, пуска и IG 2 (40А);
7. PTC HEATER — обогрев элемента топливного фильтра (50А);
8. FUEL PUMP — топливный насос (15А);
9. POWER OUTLET 1 — разъем реле для подключения дополнительного оборудования (40А).

Название, предназначение моторного отсека Киа Рио четвертого поколения сливается с условным обозначением:

Расположение предохранителей в Kia Rio 4

1. МДПС 1 — электроусилитель руля (80А);
2. Обогрев заднего стекла — система обогрева заднего стекла (40А);
3. ABS 1, 2 — ESC (40А);
4. Fan — реле вентилятора охлаждения кондиционера (40А);
5. Стеклоочиститель — электропривод, реле части передних дворников, переключатель на рулевой колонке (10А);
6. ЭБУ 2 — разъем (10А);
7. Правая и левая фара — соответственно правая, левая ближний свет, дальний свет (10А);
8. Аккумулятор 1 — разводка питания на задние ПТФ, ДХО, датчик положения педали тормоза, плафон, автоматический замок дверей (40А);
9. Аккумулятор 2 — цепи питания предохранителей привода стеклоподъемника водителя с предотвращением защемления, подогрева заднего ряда сидений, реле стеклоподъемника (50 А);
10. Вентилятор — реле 1, 2 вентилятора охлаждения ДВС (40А);
11. ЭБУ 1 — главное реле (30А);
12. МА 2 — ЭБУ силового агрегата трансмиссии (20А);
13. Левая фара — реле ближнего света, дальнего света левой фары в сборе (20А);
14. Сигнал — реле звукового сигнала (10А);
15. ЭБУ 3 — ЭБУ силового агрегата трансмиссии (15А);
16. Кондиционер — часть реле системы кондиционирования (10А);
17. Аккумулятор 3 — цепи питания поворотников, стоп-сигналов, передних ПТФ, программы экстренного вызова, иммобилайзера, электронного ключа и задних габаритов (40А).

Комплектация Люкс

F1	15А	Катушки зажигания
Форсунки
Контроллер системы управления двигателем
F2	30А	Центральный блок кузовной электроники
F3	10А	Центральный блок кузовной электроники
Переключатель световой сигнализации
F4	15А	Контроллер системы надувных подушек безопасности
Датчик дождя
F5	7,5А	Клемма 15 приборов
F6	7,5А	Свет заднего хода + тип ламп
Реле света заднего хода
Блок управления системы безопасной парковки
F7	7,5А	Клапан продувки адсорбера
Датчик массового расхода воздуха/ датчик давления
Датчик фаз
Датчик концентрации кислорода
Блок управления системой контроля давления в шинах
F8		Резерв
F9	5А	Габаритные огни правого борта
F10	5А	Габаритные огни левого борта
		Подсветка приборов и клавиш
		Фонари освещения номерного знака
		Плафон освещения багажника
		Плафон освещения вещевого ящика
F11	5А	Задние противотуманные огни
F12	10А	Ближний свет, правая фара
F13	10А	Ближний свет, левая фара
F14	15А	Патрон для подключения доп. приборов в багажнике
F15	10А	Очиститель заднего стекла
		Омыватель заднего стекла
F16	5А	Модуль двери водителя
F17		Резерв
F18		Резерв
F19		Резерв
F20		Резерв
F21	10А	Дальний свет, правая фара
F22	10А	Дальний свет, левая фара
F23	10А	Правая противотуманная фара
F24	10А	Левая противотуманная фара
F25	15А	Обогрев передних сидений
F26	5А	Блок управления антиблокировочной системой тормозов/Блок управления системой курсовой устойчивости
F27	15А	Прикуриватель
F28	15А	Топливный насос
F29	20А	Центральный блок кузовной электроники
		Очиститель ветрового стекла
		Омыватель ветрового стекла
F30		Резерв
F31	7,5А	Муфта компрессора кондиционера
F32	7,5А	Сигнал торможения
		Контроллер управления автоматической коробкой передач
F33	25А	Блок управления антиблокировочной системой тормозов/Блок управления системой курсовой устойчивости
F34	5А	Комбинация приборов
		Диагностический разъем
F35		Резерв
F36	10А	Звуковой сигнал
F37	10А	Мультимедийная система
F38		Резерв
F39		Резерв
F40		Резерв
F41	50А	Обогреватель ветрового стекла
F42		Резерв
F43	50А	Контроллер управления роботизированной коробкой переключения передач
F44	30А	Электровентилятор отопителя
		Контроллер системы управления климатической установкой
F45	25А	Обогреватель заднего стекла
		Обогреватель наружных зеркал
F46		Резерв

Установка сигнализации KIA Ceed ED, точки подключения Киа Сид

• Автосигнализация StarLine A93 Dialog с функцией автозапуска

Надежная автомобильная охранная система с диалоговой авторизацией, индивидуальными ключами шифрования, автозапуском и функцией интеллектуального автозапуска. Рассчитана на работу в условиях экстремальных городских помех. Диалоговая авторизация. Диалоговый код управления с индивидуальными ключами шифрования длиной 128 бит исключает интеллектуальный электронный взлом, устойчив ко всем существующим кодграбберам. Для защиты кода использован наиболее совершенный в настоящий момент алгоритм диалогового кодирования, а также инновационный метод прыгающих частот. В этом методе во время передачи команд специализированный трансивер многократно меняет частоты по специальной программе в периоде каждой посылки.

• Модуль обхода штатного иммобилайзера BP-03

Необходимое время для установки — 4 часа

1. Снимаем подторпедник Киа Сид. Для этого необходимо выкрутить 4 самореза, отсоединить 3 разъема и колодку диагностики

2. Снимаем левый порог и кик-панель Киа Сид. Для этого необходимо выкрутить саморез крепления ручки открытия капота и снять ее

3. Для снятия левой стойки лобового стекла необходимо вынуть заглушку и выкрутить находящийся под ней саморез

4. Откручиваем 3 самореза крепления облицовки рулевой колонки и снимаем его.

5. Снимаем облицовку приборного щитка Киа Сид (на защелках), выкручиваем 3 самореза крепления приборного щитка и вынимаем его

6. Устанавливаем светодиод в левую стойку лобового стекла, антенный модуль в левый верхний угол лобового стекла или за приборный щиток, датчик удара на рулевой вал, сервисную кнопку под пластиком с левой стороны торпеды

7. Блок сигнализации крепим при помощи липкой ленты и саморезов справа за приборным щитком

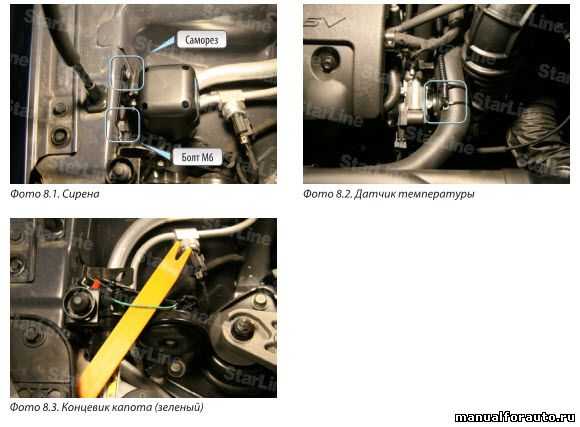

8. Устанавливаем под капотом KIA Ceed сирену, датчик температуры двигателя. Концевик капота используем штатный

9. Провода в салон прокладываем через штатную резинку в центре моторного щита. Для этого откручиваем две гайки М6 и снимаем пластиковый защитный кожух

10. Подключаем провода массы, поворотников, ручного тормоза, тахометра, концевиков дверей и багажника

11. Для подключения центрального замка необходимо отсоединить белый разъем, вытянуть его за приборный щиток, сделать подключение и вставить его обратно.

12. При необходимости подключаем контроль педали тормоза

13. Подключаем провода питания, зажигания 1, зажигания 2, аксессуаров и стартера

14. Модуль обхода штатного иммобилайзера подключаем в разрыв белого провода штатной рамки

15. Дополнительную блокировку можно сделать, разорвав провод питания бензонасоса KIA Ceed

источник

Предохранители и реле Hyundai Solaris (RB), 2010 — 2021

Большинство цепей питания электрооборудования корейского седана защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021 года выпуска с бензиновыми двигателями 1.4л R416V, 1.6л R416V.

В моторном отсеке

Расположен около аккумулятора.

Для доступа к монтажному блоку, расположенному в моторном отсеке, выполните следующее.

1. Отожмите фиксаторы крышки монтажного блока…

2. …и снимите крышку.

Схема предохранителей моторного блока Солярис
№	Расшифровка	Ток, А
1	Резерв	—
2	—
3	Бензонасос	15
4	Звуковой сигнал	10
5	Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок	50
6	Блок управления системой отопления	40
7	Электронный блок управления двигателем	30
8	Замок зажигания, кнопка пуска и остановки двигателя	40
9	50
10	Кондиционер	10
11	Резерв	—
12	—
13	Система питания	15
14	Датчик положения распределительного вала, датчик концентрации кислорода	10
15	Электронный блок управления двигателем	10
16	Резерв	—
17	Комбинация приборов, задние фонари	10
18	Резерв	—
R1	Резерв
R2	Реле звукового сигнала
R3	Реле замка зажигания, кнопки пуска и остановки двигателя
R4	Реле кондиционера
R5	Реле выключателя блокировки зажигания
R6	Реле вентилятора (низкая скорость)
R7	Реле вентилятора (высокая скорость)
R8	диагностического разъема
R9	замка зажигания
R10	замка зажигания, кнопки пуска и остановки двигателя
R11	аварийного предупреждения об экстренном торможении
R12	электронного блока управления двигателем
R13	Реле бензонасоса
R14	Резерв
R15	Реле электровентилятора радиатора системы охлаждения

На боковой стенке монтажного блока установлен главный предохранитель.

Назначение плавких перемычек главного предохранителя
№	Защищаемая цепь	Ток, А
1	Реле задних фонарей	50
2	Резерв	—
3	Резерв	—
4	Генератор	125
5	Гидроэлектронный модуль ABS, диагностический разъем	40
6	Гидроэлектронный модуль ABS	40
7	Реле обогрева заднего стекла	40
8	Реле вентилятора	40
9	Резерв	—

В салоне

Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее. 1. Подденьте пальцами выемку в декоративной крышке монтажного блока и, преодолевая сопротивление фиксаторов…

2. …снимите крышку с панели приборов.

Общий вид блока.

Схема где находятся предохранители в салонном блоке
№	Описание	Ток, А
1	Обогреватель ветрового стекла	15
2	Розетка для подключения дополнительного оборудования	15
3	Предохранитель прикуривателя Солярис	15
4	Замок зажигания	10
5	Сигнализатор отключения передней подушки безопасности	10
6	Подушка безопасности	10
7	Выключатель аварийной сигнализации	10
8	Резерв	—
9	—
10	Рычаг переключателя очистителя и омывателя ветрового стекла Электродвигатель заднего стеклоочистителя, реле заднего дворника	15
11	Резерв	—
12	Задний противотуманный фонарь	10
13	Передние противотуманные фары	10
14	Реле экономии заряда аккумуляторной батареи. Функция автоматического выключения габаритных огней после извлечения ключа из выключателя (замка) зажигания.	10
15	Стоп-сигналы	15
16	Комбинация приборов	10
17	Модуль управления системой безопасности	10
18	Гидроэлектронный модуль антиблокировочной системы АБС	10
19	Выключатель фонаря света заднего хода	10
20	Иммобилизатор	10
21	Левая блок-фара	10
22	Дневные ходовые огни	10
23	Выключатель аварийной сигнализации	15
24	Модуль управления электронного ключа	25
25	Резерв	—
26	Кнопка пуска и остановки двигателя	10
27	Датчик скорости автомобиля	15
28	Катушки зажигания	15
29	Электрические стеклоподъемники, люк	10
30	Очиститель ветрового стекла, насос стеклоомывателя	25
31	Блок управления замками дверей	20
32	Блокировка электростеклоподъемников	25
33	Обогрев передних сидений	15
34	Резерв	—
35	Освещение салона, кондиционер	10
36	Аудиосистема	20
37	Задний левый фонарь, лампы освещения номерного знака, левая блок-фара	10
38	Правый задний фонарь, правая блок-фара	10
39	Реле стартера, противоугонная сигнализация	10
40	Правая блок-фара	10
41	Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника	25
42	Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника	25
43	Система обогрева наружных зеркал заднего вида	10
44	Кондиционер	10
45	Резерв	—
Модули реле с обратной стороны блока

Схема предохранителей kia shuma

Назначение предохранителей под капотом

S/B FUSES: 1- IGN 2- ABS(АБС) 3- TNS

7- COOL/FAN (ВЕНТ.РАДИАТОРА) 8- COND/FAN (ВЕНТ.КОНДИЦ)

9- STARTER (СТАРТЕР) 10- BLOWER 11- SR/ACC 12- RR FOG (ЗАД.ПРОТИВОТУМАН) 13- HAZARD противотуманки и аварийка 14- D/LOCK (ДВЕРНЫЕ ЗАМКИ) 15- ABS (АБС) 16- SUNROOF (люк) 17- P/W RH 18- P/W LH 19- RR WIPER 20- IGN2 21- HEAD фары? 22- IG COIL 23- OBD-II 24- DEFOG 25- OX SEN D 26- OX SEN U 27- FUEL PUMP (БЕНЗОНАСОС) 28- INJECTOR (ИНЖЕКТОР) 29- A/CON 30- BTN 32- FRT FOG (ПЕРЕД.ПРОТИВОТУМАН) 33- TAIL RH 34- TAIL LH 35- HEAD LOW 36- HEAD HI 37- HORN звуковой сигнал 41-45- SPARES

MICRO RELAYS (РЕЛЕ):

50- DEFOG (ПРОТИВОТУМАН) 51- FUEL PUMP (РЕЛЕ БЕНЗОНАСОСА) 52- HORN звукоквой сигнал 53- AIR COND кондиционер 54- EGI MAINAMP 55- HEADLAMP 56- TNS

60- P/WINDOWS (ЭЛЕКТРОСТЕКЛА) 61- BLOWER отопление и кондиционер 63- COOLING FAN (ВЕНТИЛЯТОР РАДИАТОРА) 64- CONDENSOR FAN (ВЕНТ.КОНДИЦ)
