Мазда титан предохранители и реле

Блок в салоне

Он находится под панелью приборов (нижняя часть торпеды), со стороны пассажира и закрыт защитной крышкой. Для доступа просто подденьте плоской отверткой за специальную выемку в крышке.

Вариант 1

Фото пример

Схема

Описание

1	5A Электро — пневмо клапан аккумулятора паров топлива
2	5A Реле вентилятора, обогрев заднего стекла
3	10A Электродвигатель очистителя и омывателя стекла задней двери
4	10A Блок управления системы полного привода, комбинация приборов
5	5A Блок управления ABS и SRS
6	10A Аварийная сигнализация, фонари заднего хода
7	10A Усилитель сигнала транспондера, блок управления SRS
8	10A Комбинация приборов, реле блокировки селектора
9	3A Реле блока управления двигателем и АКПП, реле вентилятора, реле кондиционера
10	20A Двигатель стеклоочистителя лобового стекла, электродвигатель омывателя ветрового стекла, реле прерывистого режима работы стеклоочистителя
11	10A Реле стартера, электромагнитный клапан блокировки ключа в замке зажигания
12	5A Радио и часы
13	Резерв
14	20A Прикуриватель
15	15A Габариты, лампы местной подсветки, реле проводки прицепа
16	10A Комбинация приборов, электропривод зеркал, блок управления электрооборудованием
17	15A Люк
18	5A Подсветка комбинации приборов и выключателей панели приборов
19	10A Сабвуфер
20	15A Указатели поворота, индикаторы указателей поворота, аварийная сигнализация
21	10A Габаритные огни прицепа
22	15A Резерв
23	15/20A Звуковой сигнал
24	15A Стоп-сигналы, блок управления ABS, блок управления двигателем и АКПП, электромагнитные клапаны переключения передач АКПП
25	30A Электропривод стеклоподъемников
26	30A Центральный замок, блок управления электрооборудованием, электропривод сидений
27	10A Магнитола, комбинация приборов, освещение салона
ACC	Реле для установки дополнительного оборудования

Вариант 2

Фотография

Схема

Обозначение

1	15A Лампы прицепа
2	5A Магнитола (подсветка)
3	15A Передние и задние стояночные огни
4	10A Замок зажигания
5	2A Реле блока управление АКПП, реле бензонасоса, реле вентилятора, №2  высокой/ низкой высоты вращения вентилятора
6	15A Лампы дополнительного стоп-сигнала, стоп-сигналы, блок управления двигателем и АКПП, АБС, круиз-контроль
7	10A Комбинация приборов, диагностический разъем OBD, магнитола, электропривод боковых зеркал
8	15A Противотуманные фонари
9	30A Центральный замок, электропривод сидений
10	15A Подогреватель боковых зеркал
11	15A Люк
12	15A Магнитола
13	Резерв
14	Резерв
15	30A Привод стеклоподъемников
16	15A Сабвуфер
17	15A Ближний свет
18	18A Система полного привода
19	15A Противоугонная система
20	20A Звуковой сигнал
21	10A Двигатель очистителя и омывателя стекла задней двери
22	10A Внутренне зеркало заднего вида, комбинация приборов
23	5A Магнитола (питание)
24	20A Прикуриватель
25	20A Двигатель омывателя и очистителя ветрового стекла
26	5A Кондиционер
27	5A Выключатель системы круиз контроля
28	10A Комбинация приборов
29	10А Фонари заднего хода
30	Резерв
31	Резерв
32	10А Реле блокировки селектора
33	15А Блок управления SRS, индикатор отключения подушки безопасности переднего пассажира, датчик наличия пассажира на переднем сиденье
34	5А Блок ABS, круиз контроль
35	5А Обогрев сидений, полный привод

Реле

С обратной стороны блока могут находится некоторые реле, такие как:

• Реле защиты от защемления стеклом
• Реле стартера
• Реле габаритов
• Реле звукового сигнала

Предохранители и реле для Mazda Demio 1

Рассмотрены автомобили 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

Расположение предохранителей и реле в моторном отсеке.

Расшифровка:

Предохранитель	Номинал, A	Цепь предохранителя
1	HEAD	20	Фары
2	INJ	30	Система впрыска топлива
3	MAIN	80	Главный предохранитель
4	IG KEY	60	Предохранитель прикуривателя, двигатель, комбинация приборов, очиститель стекла задней двери, обогреватель стекла задней двери, стеклоочистители
5	BTN	40	Освещение салона, центральный замок, стоп-сигналы и габариты, предохрани­тель ILLUMI

Расположение реле кондиционера и вентилятора отопителя.

13 — реле кондиционера и вентилятора / кондесатора

14 — реле вентилятора отопителя

Расположение монтажного блока предохранителей в салоне.

Расшифровка:

Предохранитель	Номинал, F	Цепь предохранителя
А	HEATER	30	Электродвигатель вентилятора отопителя
В	—	—	•
С	CIGAR	15	Розетки для подключения дополнитель­ных устройств, часы, магнитола, управ­ление зеркалами
D	•	—	—
Е	ILLUMI	10	Габариты, подсветка номера, стояноч­ные огни, подсветка комбинации прибо­ров
F	ABS	40	Антиблокировочная система тормозов
G	WIPER	20	Стеклоочистители и омыватели
Н	DEFOG	20	Обогреватель стекла задней двери
I	Sun ROOF	15	Люк
J	P.WIND	30	Электропривод стекол передних дверей
К	P.WIND	30	Электропривод стекол задних дверей
L	R.WIP	10	Стеклоочиститель и омыватель стекла задней двери
М	METER	15	Указатели, фонари заднего хода, указа­тели поворотов
N	ENGINE	15	Система управления двигателем
О	FAN	30	Электродвигатель вентилятора системы охлаждения
Р	HAZARD	15	Аварийная сигнализация
Q	A10	20	Кондиционер
R	—	—	—
S	TAIL		Предохранитель ILLUMI
Т	D.LOCK	20	Центральный замок
и	STOP	10	Подсветка багажного отделения, стоп- сигналы, звуковой сигнал
V	ROOM	10	Освещение салона, динамики

A: 1. Авто резиновая втулка: опора двигателя, амортизатор, центральный подшипник, дифференциал, втулка рычага управления, втулка стабилизатора, другая втулка подвески.

2. Детали подвески: амортизатор, рычаг управления, шаровой шарнир, рулевая тяга, рулевая рейка.

3.CV-совместное, приводной вал, Cv-совместная загрузка.

4. Детали тормоза: тормозные колодки, тормозной диск, главный тормозной цилиндр, колесный цилиндр.

5. топливный насос, водяной насос, радиатор, комплект прокладок, ремень двигателя.

A: АЗИЯ: Ирак, Ливан, ОАЭ, Турция, Таиланд, Малайзия, Индонезия, Вьетнам, Камбоджа,

Мьянма, Кыргызстан, Узбекистан, Грузия, Азербайджан, Армения, Иран, Кувейт, Бахрейн,

Иордания ЕВРОПА: Россия, Казахстан, Украина, Греция, Италия, Испания, Норвегия, Ирландия

ОКЕАНИЯ: Австралия, Фиджи, Кирибати, Новая Каледония, Новая Зеландия, Австралия

АМЕРИКИ: Канада, Ямайка, Куба, Бразилия, Перу, Чили, Суринам

АФРИКА: Нигерия, Ангола, Южная Африка, Гана, Кения, Танзания, Камерун, Мозамбик,

Замбия, Египет, Алжир, Ливия, Зимбабве, Маврикий.

A: 1. Авто резиновая втулка: опора двигателя, амортизатор, центральный подшипник, дифференциал, втулка рычага управления, втулка стабилизатора, другая втулка подвески.

2. Детали подвески: амортизатор, рычаг управления, шаровой шарнир, рулевая тяга, рулевая рейка.

3. Соединение CV, приводной вал, крышка багажника.

4. Детали тормоза: тормозные колодки, тормозной диск, главный тормозной цилиндр, колесный цилиндр.

5. топливный насос, водяной насос, радиатор, комплект прокладок, ремень двигателя.

A: АЗИЯ: Ирак, Ливан, ОАЭ, Турция, Таиланд, Малайзия, Индонезия, Вьетнам, Камбоджа,

Мьянма, Кыргызстан, Узбекистан, Грузия, Азербайджан, Армения, Иран, Кувейт, Бахрейн,

Иордания ЕВРОПА: Россия, Казахстан, Украина, Греция, Италия, Испания, Норвегия, Ирландия

ОКЕАНИЯ: Австралия, Фиджи, Кирибати, Новая Каледония, Новая Зеландия, Австралия

АМЕРИКИ: Канада, Ямайка, Куба, Бразилия, Перу, Чили, Суринам

АФРИКА: Нигерия, Ангола, Южная Африка, Гана, Кения, Танзания, Камерун, Мозамбик,

Замбия, Египет, Алжир, Ливия, Зимбабве, Маврикий.

Какой тип кузова? Хэтчбек, 5 дверей, 5 мест

Как быстро автомобиль? 151 км / ч | 93,83 миль в час 0-100 км / ч: 14 с 0-60 миль в час: 13,3 с

Сколько энергии? 63 л.с., 103 Нм 75,97 фунтов-фут.

Какой объем двигателя? 1,3 л 1323 см 3 80,73 куб. в.

Сколько цилиндров? 4, Inline

Что такое трансмиссия? Передний привод ДВС приводит в движение передние колеса автомобиля

Как долго этот автомобиль? 3815 мм 150.2 дюйма.

Насколько широк автомобиль? 1670 мм 65,75 дюйма.

Сколько весит бордюр? 960 кг 2116,44 фунтов.

Что такое вес брутто? 1450 кг 3196,7 фунтов.

Сколько места в багажнике (загрузочном)? 330 — 1298 л 11,65 — 45,84 куб. футов

Сколько передач? 5

Какой тип коробки передач? механическая коробка передач

5 копеек о Mazda 626

savagebk


Смоленск
10 лет назад Сообщений: 13

626, 1999 год, 1991 куб. см., Бензин, Коробка, Передний привод, AHR?

Сравнивать не с чем, т.к. первая. Вроде резвая, 136 лошадей.
Универсал — очень удобно, практически никогда не задумываюсь об объеме груза. Ремонт передней подвески этой весной обошелся в 100 уев, практически ничего по сравнению с немцами того же возраста.
Хм. Недостатки, да не главные все: слабоват кондиционер, иногда без видимых причин поскрипывает передняя панель и обшивка передних дверей, потом так же беспричинно перестает. Туговато врубается задняя передача, после повторного выжимания сцепления врубается всегда легко.
Вытекли задние амортизаторы прошлой осенью. Честные универсаловские обошлись 280 уев за пару.

Полезный отзыв?
/

(+79/-8)

bradobrej
9 лет назад

626, 1998 год, 2000 куб. см., Дизель, Коробка, Передний привод

машинка хоросшая сам катаюс уже 4 года доволен много не просит и не прихотлива
кушает не много,сам из риги,пробки по утрам дай боже,расход при спокойной езде 6,5л
по трассе 4,5л
салон приятно болшой,да и я не маленький
эти две зимы при морозе 25-28 заводился с пол тычка,»то не скажеш о некоторых бензиновых
движках
с маслом вообще проблем нету, между заменой не добавляю
при желании нееобходимости можно дать хорошего кокса,да и заодно просратся
ржавет задние арки
раз в год надо делать профилактику суппортов,закисают направляющие пальцы
жестковата,но ето скорее плюс на трассе,устойчива даже о»ень,но в городекаждая яма в копчике
при покупке поменял зубчатый ремень,ролики и натяжитель,ремни на генераторе и кондее
в процессе -шаровые,солдатики, сайлентблоки
и ето все за 4 года

Полезный отзыв?
/

(+66/-3)

alxstruk
9 лет назад

626, 1999 год, 2000 куб. см., Бензин, Коробка, Передний привод

Машина-трудяга. Заводится даже в лютые по украинским меркам холода (-35)
Хороший дорожный просвет (150мм). Вместительный багажник. Непробиваемая (в разумных пределах) подвеска, хотя, честно говоря, жесткая. 136 лошадиных сил двухлитрового двигателя вполне достаточно. Мой расход 9,5 — 95 или 8,5 -98го.
По трассе (замерял во время 1000км поездки в Белоруссию) примерно 7 л/100км при скорости 90. Манера езды неспешно-пенсионерская.
Почему-то подлокотник только у водителя. Нет кнопки на пятой двери для её открытия (либо ключами либо рычагом из салона). Сверчки в салоне, много. Гремит задняя полка (посажу на магниты).
Из того что досаждало. Следите за задними суппортами — клинят иногда. Требуют разборки и смазки 2 раза в год. Из за жесткого стабилизатора ежегодным расходником становятся задние «косточки» (не знаю как научно назвать).
В жару +35 и выше в пробке если включить кондиционер, то можно заглохнуть. Кондиционер слабоват и «отупляет» машину. Последние два года почему то по шву расходится бензобак (причину не знаю). Ржавеют задние арки, так как там забивается влажная грязь. Умирали задние пневмоопоры пятой двери, заменил на опоры от соболя ))))).

Полезный отзыв?
/

(+48/-3)

Посмотреть
еще 94 мнения
Добавить 5 копеек о Mazda 626

Под капотом

Устройство защиты и коммутации

Разработчики из Рено не предусмотрели удобства автовладельцам для самостоятельной работы в этом узле. С одной стороны, конструкторы рассчитывают на надежную и долговременную службу электроники. С другой стороны, они настоятельно рекомендуют обращаться в сервисное обслуживание во избежание еще большей поломки. Теперь тем владельцем машин, у каких гарантийный срок истек, приходится усердно потеть.

Во-первых, так исключена возможность короткого замыкания. Во-вторых, в противном случае во время обратного подключения аккумулятора может сработать иммобилайзер, тогда двери заблокируются.

Алгоритм работы после поднятия капота

1. Снять аккумулятор;
2. Справа от него открыть коробку и оттуда извлечь короткий провод, идущий к минусовой клемме (чтобы не мешал дальше работать);
3. Открутить кронштейн, держащий аккумуляторную батарею;
4. В процессе разборки снимать штекерные соединения и ослаблять пучки проводов, это даст пространство для рук;
5. Ослабить крепления коммутационного блока и вытащить его с кожухом;
6. Снять кожух и в руках окажется коробка с предохранителями, а также различными реле и проводами к ним;
7. Отсоединить штекеры, теперь удобно осматривать.

Проводные соединения между собой отличаются, можно не запоминать их. Все собрать обратно будет легко.

Этот узел обеспечивает безопасность такому электрооборудованию:

• ближний и дальний свет фар;
• габаритные огни;
• заднее освещение;
• система впрыска топлива в двигатель;
• навигационная система;
• тяговое реле стартера;
• другое.

Защита цепей питания

Такое устройство находится под защитно-коммутационным блоком. Чтобы добраться к нему, требуется повторить описанный выше алгоритм. Тут элементы касаются:

• вентилятора охлаждающей системы двигателей;
• контроллера предпускового подогрева;
• усилителя управления рулем;
• разных реле дополнительного подогрева и др.

Глубокое местоположение узла защиты цепей питания объясняется мерами предосторожности, поскольку здесь проходит электричество с большей сила тока – до 70 А

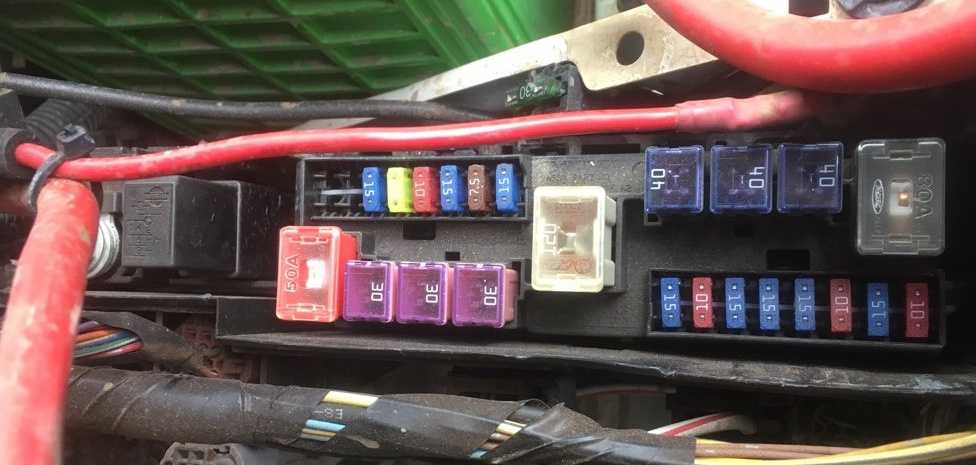

Блок под капотом

Устанавливается рядом с аккумулятором

Схема

Обозначение

1. 30А Обогрев выпускного коллектора
2. 30А Впрыск топлива
3. 30А Аварийна сигнализация / 40А Омыватель фар
4. 80А Главный предохранитель
5. 60А Центральный замок, Генератор
6. 30А Вентилятор
7. 60А ABS — АБС
8. 40А Вентилятор отопителя
9. 15А Кондиционер
10. Резерв
11. 15А Полный привод
12. 15А Фара ближнего света — левая
13. 15А Фара ближнего света — правая
14. 20А Фара дальнего света — левая
15. 20А Фара дальнего света — правая
16. 40А Вентилятор отопителя
17. 30А Вентилятор
18. Резерв
19. 80А Основной предохранитель
20. Резерв
21. 30А Аварийная сигнализация
22. 30А Вентилятор кондиционера

Рядом с данным блоком могут крепится как отдельные реле и так целый блок в зависимости от уровня электрического оснащения.

Предохранители и реле Mazda 6 (GH), 2007 — 2012

Основная часть целей питания японского автомобиля защищена предохранителями. Фары, электровентиляторы, бензонасос и другие мощные потребители тока подключены посредством реле. Защитные элементы установлены в монтажных блоках, которые находятся в моторном отсеке и салоне.

Приведенные схемы актуальны для автомобилей Мазда 6 (GH) 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, в кузове седан, универсал и хэтчбек, с бензиновыми двигателями объемом: 1.8, 2.0, 2.5 литров (R4 DOHC).

В салоне

Блок расположен с водительской стороны, за пластиковой крышкой. 1) Для получения доступа к монтажному блоку расположенному в салоне, отожмите фиксатор и, сдвинув крышку вбок…

2) …снимите ее с торца нижней облицовки передней стойки двери, преодолевая упругое сопротивление фиксаторов.

Общий вид блока.

Схема предохранителей салонного блока Мазда 6 (GH)
№	Ток, А	Расшифровка
1	30	Стеклоподъемники
2	10	Система адаптивного освещения
3	30	Центральный замок двери
4	—	Резерв
5	7,5	Освещение панели приборов
6	15	Предохранитель прикуривателя мазда 6
7	5	Электропривод боковых зеркал заднего вида
8	15	Электрическая розетка
9	—	Резерв
10	—	Резерв
11	15	Система управления двигателем
12	5	Система безопасности
13	15	Панель приборов
14	—	Резерв
15	20	Стеклоочиститель и стеклоомыватель
16	10	Компрессор кондиционера
17	10	Стеклоочиститель и стеклоомыватель двери задка
18	15	Плафоны освещения салона

В моторном отсеке

Блок находится в левой части подкапотного пространства, около АКБ.

1) Для получения доступа к монтажному блоку, расположенному в моторном отсеке нажмите на фиксатор крышки…

2) …и снимите крышку.

Фото — пример.

Схема элементов в моторном блоке Мазда 6 (GH)
№	Ток, А	Описание
Реле
R1	Реле компрессора кондиционера
R2	Главное реле
R3	Реле ближнего света фар
R4	Реле стартера
R5	Реле звукового сигнала
R6	Задние фонари
R7	Реле бензонасоса
R8	Электрическая розетка
R9	Репе малых оборотов вентилятора системы охлаждения двигателя
R10
R11	Реле дальнего света фар
R12	Реле высоких оборотов вентилятора системы охлаждения двигателя
R13
R14	Реле обогревателя заднего стекла
R15	Реле стартера
R16	Реле передних противотуманных фар
R17	—
R18	Реле обогревателя
Предохранители
1	40	Отопитель
2	40	—
3	30	Электростеклоподъемники
4	40	Система пуска двигателя
5	40	Защита электрических цепей
6	60	Антиблокировочная система АБС
7	30	Электровентилятор системы охлаждения двигателя
8	20	AUX HEATER
9	30	Электровентилятор системы охлаждения двигателя
10	50	PRECRASH
11	40	Обогреватель заднего стекла
12	40	Электропривод регулировки сиденья
13	10	Система кондиционирования
14	15	Электрическая розетка
15	DIECER
16	—
17	15	Электропривод люка крыши
18	20	Эпектрообогрев сидений
19	15	Блок управления оборудованием салона
20	25	Аудиосистема
21	20	Омыватель фар
22	15	Противотуманные фары
23	25	Электропривод замка двери
24	—
25	—
26	5	Стоп-сигналы
27	15	Звуковой сигнал
28	5	Система управления двигателем
29	10	Указатели поворота и аварийная сигнализация
30	—	—
31	10	Электронная система блокировки рулевого вала
32	10	Система управления двигателем
33	—	—
34	40	Защита электрических цепей
35	—
36	GLOWSIG
37	—
38	7.5	Электрообогрев зеркал
39	30	Антиблокировочная система АБС и система стабилизации
40	15	Правая лампа ближнего света фар
41	15	Левая лампа ближнего света фар
42	10	Правая лампа дальнего света фар
43	10	Правая лампа ближнего света фар
44	15	Форсунки
45	20	Бензонасос
46	GLOW
47	10	Система управления двигателем
48	10	Форсунки

Салонный блок предохранителей — бортжурнал Mazda 626 «Барбара» Американка 2002 года на DRIVE2

Продолжаем расшифровку предохранителей. Теперь салонный блок, который в ногах у водителя.

Обозначение на крышке

Мои предохранители

Общая схема с обозначением

Ну и теперь расшифровка:1 AUDIO — номинал 15A, аудио система2 ROOM — номинал 15A, салонное освещение, освещение в багажнике3 S.ROOF — номинал 15A, люк4 METER — номинал 10A, датчики и огни заднего хода5 D.LOCK — номинал 30A, привода дверных замков6 HAZARD — номинал 15A, аварийные огни7 A/B&ABS — номинал 10A, подушки безопасности, анти блокировочная система8 — — —9 A/C — номинал 10A, кондиционер10 — — —11 TURN — номинал 10A, указатели поворотов12 WIPER — номинал 20A, Дворники и стеклоочестители13 P.WIND — номинал 30A, стеклоподъемники14 — — —15 RADIO — номинал 15A, аудио система, уличные боковые зеркала16 ENGINE — номинал 10A, система управления двигателем17 ILLUMI — номинал 10A, подсветка номера, габариты, приборная панель18 STOP — номинал 15A, стоп сигналы, звуковой сигнал, круиз контроль19 CIGAR — номинал 15A, прикуриватель, часы, радио, боковые зеркала20 — — —21 — — —22 P.SEAT — номинал 30A, электропривода сидений23 M.DEF — номинал 15A, Подогрев зеркал

24 P.POINT — номинал 15A, прикуриватель

Ford Focus Sedan ▀▄▀▄▀ › Бортжурнал › Блок предохранителей Ford Focus 1

Думаю материал пригодится новичкам в Ford-ах) В нашем с вами Focus, как и в остальных автомобилях, электротехническое оборудование защищают от перегрузки многочисленные предохранители. Их защитная функция точно рассчитана исходя из теоретической максимальной нагрузки отдельных электрических цепей. Предохранители сразу прерывают подачу тока, если, например, при коротком замыкании (неисправный потребитель, поврежденный провод) бортовое напряжение несогласованно отводится на массу. Благодаря этому они не допускают возникновения других повреждений (например, воспламенения проводов) в автомобиле. Предохранители установлены стандартные, с плоскими разъемами, в которых при перегрузке перегорает плавкая проволока.

Центральный монтажный блок предохранителей и реле (европеец)

Где находится

. Большинство предохранителей установлены в салоне слева под рулем, там располагается несколько реле. На обратной стороне крышки, закрывающей монтажный блок, указана схема расположения предохранителей и реле.

Расшифровка.

F30 – 10 – Красный – Выключатель наружного освещения F31 – 15 – Синий – Магнитола F32 – 15 – Синий – Указатели поворота F33 – 20 – Желтый – Звуковой сигнал, электропривод регулировки переднего сиденья F34 – 20 – Желтый – Не нашел, что это) Где то пишут что это часы, но по картинке не похоже. F35 – 7,5 – Коричневый – Лампы освещения салона, электропривод наружных зеркал заднего вида F36 – 7,5 – Коричневый – Электронные блоки управления, комбинация приборов F37 – 25 – Белый – Электро стеклоподъемники дверей с левой стороны F38 – 25 – Белый – Электро стеклоподъемники дверей с правой стороны F39 – 15 – Синий – Регулировка сидений F40 – 10 – Красный – Фонарь заднего хода F41 – 7,5 – Коричневый – Магнитола (дополнительный) F42 – 15 – Синий – Задние фонари (лампы сигнала торможения) F43 – 15 – Синий – Электро стеклоподъемники, очиститель стекла двери задка F44 – 20 – Желтый – Противотуманные фары и фонари F45 – 7,5 – Коричневый – Система кондиционирования воздуха, рециркуляция воздуха F46 – 7,5 – Коричневый – Блок управления АБС F47 – 15 – Синий – Прикуриватель F48 – 10 – Красный – Соединительная колодка диагностического разъема F49 – 25 – Белый – Обогрев заднего стекла/стекла двери задка F50 – 7,5 – Коричневый – Обогрев наружных зеркал заднего вида F51 – Не занято F52 – 15 – Синий – Подогрев передних сидений F53 – 10 – Красный – Фонарь заднего хода, обогрев форсунок стеклоомывателя F54 – Не занято F55 – 25 – Белый – Электро стеклоподъемники передних дверей F56 – 20 – Желтый – Очиститель ветрового стекла F57 – 7,5 – Коричневый – Лампы габаритного света (правая сторона) F58 – 7,5 – Коричневый – Лампы габаритного света (левая сторона) F59 – 10 – Красный – Выключатель наружного освещения F60 – 7,5 – Коричневый – Блок управления подушек безопасности F61 – 7,5 – Коричневый – Электронные блоки, комбинация приборов F62 – 7,5 – Коричневый – Фонари освещения номерного знака F63 – 20 – Желтый – Центральный замок

Реле монтажного блока (европеец)

№ Реле – Цвет — Включаемые цепи 17 – Черный — Блокировка включения стартера 18/19 – Черный — Интервалы стеклоочистителя вперед/назад 20 — Не занято 21 — Не занято 22 — Не занято 23 – Черный — Звуковой сигнал 24 – Черный — Защита батареи 25 – Черный — Обогрев заднего стекла и зеркал

Дополнительные реле и предохранители в моторном отсеке (европеец)

Где находятся.

Коробка с предохранителями и реле в двигательном отсеке находится по ходу движения слева за куполом амортизационной стойки.

Реле в дополнительном монтажном блоке(европеец)

№ Реле – Цвет — Включаемые цепи 1 – Черный – Зажигание 2 – Не занято 3 – Черный – Обогрев лобового стекла 4 – Черный – Очиститель фар 5 – Черный – Дальний свет 6 – Черный – Ближний свет 7 – Черный – Топливный насос, насос высокого давления(дизель) 8 – Черный – Управление двигателем 9 – Черный – Питание свечи накаливание (дизель) 10 – Не занято 11 – Черный – Кондиционер 12 – Черный – Дневной свет 13 – Черный – Обогрев лобового стекла, питание подогрева дизеля 14 – Черный – Прерывистый тормозной свет (программа стабилизации) 15 – Черный – Вентилятор радиатора, 2-я ступень (кондиционер) 16 – Темно-зеленый – Вентилятор радиатора, 1-я ступень

Y61

Общее расположение блоков

Схема

Деловое свидание, встреча

один	Электронный блок управления АБС
2	Электронный блок управления кондиционером
3	Блок управления двигателем вентилятора кондиционера / отопителя
4	Реле охранной сигнализации
5	Аккумуляторная батарея
6	Блок управления центральным замком 1
7	Блок управления центральным замком 2
8	Реле центрального замка
9	Реле указателей поворота
10	Блок круиз-контроля
11	Диагностический разъем (DLC)
12	Реле дневных ходовых огней
тринадцать	Блок управления блокировкой дифференциала — за панелью приборов
14	Реле стеклоподъемников
15	Электронный блок управления двигателем
шестнадцать	Реле управления двигателем
17	Блок управления топливным насосом
18	Реле топливного насоса
19	Блок предохранителей и реле в моторном отсеке 1
ветры	Блок предохранителей и реле в моторном отсеке 2
21 год	Блок предохранителей и реле в моторном отсеке Z
22	Блок предохранителей и реле в моторном отсеке 4 двигателя TB48 с автоматической коробкой передач
23	Блок предохранителей и реле, панель приборов
24	Блок управления ксеноновыми фарами 1
25	Блок управления ксеноновыми фарами 2
26	Блок управления свечами накаливания
27	Реле свечей накаливания 1
28 год	Реле свечей накаливания 2
29	Резистор электродвигателя вентилятора отопителя
тридцать	Звуковой сигнал 1
31 год	Звуковой сигнал 2

Блок в салоне

Находится слева под панелью приборов, за защитной крышкой.

Фото пример

Схема

Расшифровка

один	Реле электродвигателя вентилятора системы отопления
2	Реле зажигания основного назначения
3	Реле вспомогательных цепей зажигания
F1	(15А)
F2	(15А)
F3	(20A) Стеклоочиститель / омыватель ветрового стекла
F4	(15А)
F5	(15А)
F6	(10А / 20А)
F7	(7.5A) Система ABS / ESP
F8	(7,5 А)
F9	(7,5 А)
F10	(10A) Аудиосистема
F11	(7.5A) Указатели поворота и аварийные огни
F12	(7,5 А)
F13	(15A) Прикуриватель
F14	(10А)
F15	(10А)
F16	(10A) Система SRS
F17	(15А)
F18	(10A) Стеклоочиститель / стеклоомыватель заднего стекла
F19	(15A) 2002: Омыватели фар
F20	(10А)
F21	(10A) Система управления двигателем
F22	(15А)
F23	(7.5A) Зеркала с электроприводом
F24	(7,5 А)
F25	(10А)
F26	(7,5 А)
F27	(15A) Подкачивающий топливный насос
F28	(10А)

Блоки реле и предохранителей под капотом

Монтажный блок предохранителей


Схема

Описание

Делает	(100А) Свечи накаливания
FB	(100A / 120A) Генератор
FC	(30A / 40A) Двигатель вентилятора охлаждения
FD	(30A / 40A)
FE	(40А)
FF	(80A) 2002: Блок реле и предохранителей в приборной панели
FG	(50А)
FH	(30A / 40A)
FI	(30A) Система ABS / ESP
Fj	(30А) Цепи замка зажигания
F41	(7,5 А / 20 А)
F42	(7,5 А / 20 А)
F43	(15 А)
F44	(20А)
F45	(10A / 15A) Обогрев лобового стекла
F46	(15A) Прикуриватель
F47	(7,5 А) Генератор
F48	(10A) Указатели поворота и аварийные огни
F49	(7.5A / 10A / 15A / 20A)
F50	(7,5 А / 10 А / 20 А)
F51	(15 А)
F52	(15А)
F53	(15A) Противотуманный свет
F54	(10А)
F55	(15A) 2002: Двигатель охлаждающего вентилятора
F56	(10A) Аудиосистема

Отдельно могут быть дополнительные предохранители: F61 — (15А) Обогрев лобового стекла, F62 — Не используется, F63 — (20А) Омыватель фар, F64 — (10А) Звуковая система.

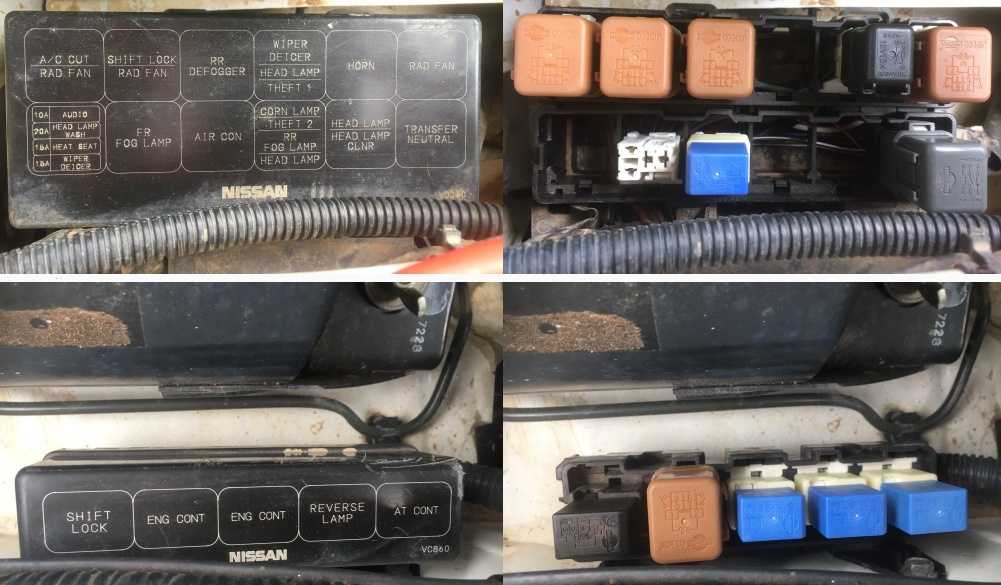

Блоки с реле


Схема 1

Описание

один
2	—
3	Дизель: реле управления коробкой передач
4	Реле противотуманных фар
5	Реле обогрева заднего стекла
6	Реле кондиционера
7
8
9	Реле звукового сигнала
10
11
12	Реле системы 4WD

Схема 2

Обозначения

1. Реле фонарей заднего хода
2. Реле блока управления ускорителем
3. Реле запрета пуска («PVN»)

более подробную информацию о сервисном обслуживании и ремонте Nissan Patrol вы можете получить, изучив соответствующее Электронное руководство по обслуживанию: скачать.

Mercedes-Benz G-Class W463 (1989-2017) — схема предохранителей

Год выпуска: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 , 2013, 2014, 2015, 2016, 2017.

Предохранитель прикуривателя (розетка) на Mercedes-Benz G-Class — это предохранитель 47 в блоке предохранителей в пространстве для ног пассажира.

В этом посте вы найдете схемы блоков предохранителей — Mercedes-Benz G-Class G280, G300, G320, G350, G500 и G55.

Блок предохранителей на приборной панели (100B)

Блок предохранителей находится сбоку на панели приборов, со стороны водителя, за крышкой.

Схема блока предохранителей

Расположение предохранителей в блоке предохранителей в панели приборов

Номер	Описание	Амперы
21	Блок управления передней левой дверью	тридцать
22	Блок управления передней правой дверью	тридцать
23	Купольная задняя лампа для чтения	5
24	Обогрев лобового стекла (SA)	двадцать
25	Обогрев сидений водителя и пассажира (SA)	тридцать
26	Входная лампа; Освещение перил входа (SA)	7,5
27	Модуль управления сиденьем водителя; Регулировка рулевого колеса	тридцать
28	Слот для лотка для мелких предметов
30	Кондиционирование воздуха; Рециркуляционное отопление.	40
31	EIS	двадцать
32	Блок управления задней левой дверью	тридцать
33	Блок управления задней правой дверью	тридцать
34	Tele Aid	7,5
37	Вакуумный насос блокирует дифференциал	15
38	Вакуумный насос блокирует дифференциал	тридцать
39	Модуль управления раздаточной коробкой	40
40	АБС	25
41	UCP; Кондиционирование воздуха.	7,5
42	Световой индикатор подушки безопасности	7,5
B	Цепь 87 модуля управления ABSВыключатель стоп-сигнала	10
С.	бронировать	—
D	Цепь 15 модуля управления ABS Выключатель стоп-сигнала	5
E	бронировать	—
F	Блок управления обогревом заднего сиденья	двадцать
G	Вспомогательный вентилятор	двадцать
H	Вспомогательный вентилятор	двадцать

Блок предохранителей в ноге пассажира (передний SAM 100C)

Он расположен в пространстве для ног пассажира за навесом.

Схема блока предохранителей

Расположение предохранителей и реле в блоке предохранителей в пространстве для ног пассажира

Номер	Описание	Амперы
43а	Схема звуковых сигналов фанфар 15R	15
43b	Рога фанфар 30	15
44	Телефонная сеть цепи 15R (SA)	5
45	Цепь 15R контрольной лампы / блока управления SRS	7,5
46	Мат	двадцать
47	Легче; Цепь лампы в перчаточном ящике 15R	15
48	Порок. 15 катушек зажигания	15
49	Подключен к модулю управления лампами 15 SRS	7,5
50	Включение света	5
51	Приборный щиток	7,5
52	Стартер	15
53	Управление двигателем	15
54	Управление двигателем	15
55	Клемма 87 EWT / коробка передач	7,5
56	Блокировка дифференциала	5
57	Терминал 30Z EIS	5
59	Возвратный насос ABS	50
61	бронировать	15
62	Разъем канала передачи данных; Ближний свет.	5
63	Ближний свет	5
64	Команд	10
65	Насос вторичного воздуха	40
	Реле
А	Реле гудков фанфар
B	Реле клеммы 87, шасси
С.	Реле скорости стеклоочистителя 1 и 2
D	Реле контакта 15R
E	Реле управления насосом KSG
F	Реле воздушного насоса
G	Реле контакта 15
H	Реле включения и выключения стеклоочистителя
I	Реле 87, двигатель
K	Реле стартера

Блок предохранителей в центральной консоли (100 А)

Схема блока предохранителей

Расположение предохранителей и реле в центральной консоли

Номер	Описание	Амперы
1	Терминал 15R2 / TES налево	тридцать
2	Клемма 15R2 / ТЭС правая	тридцать
4	Топливный насос	15
5	бронировать	двадцать
6	бронировать	двадцать
7	бронировать	двадцать
8	Антенный модуль; Сигнализатор ATA; Датчик наклона.	7,5
9	OCP	25
10	Обогрев заднего стекла	двадцать
11	бронировать	двадцать
12	Модуль управления датчиком выходной скорости	15
13	Мультиконтурное сиденье (SA)	двадцать
14	Омыватель заднего стекла	15
15	Открытие крышки топливного бака	10
16	Система распознавания голоса
20	Центральный замок — высокие ворота (?)	10
	Реле
L	Реле топливного насоса
М.	Реле 2, клемма 15R
N	Резервное реле 2
О	Резервное реле 1
P	Реле обогревателя заднего стекла
Q	Реле 1, клемма 15R
R	Реле крышки заливной горловины, изменение полярности 1
S	Реле крышки заливной горловины, переключатель полярности 2
R1	Реле блокировки дифференциала (К36)
R2	Реле подавления стоп-сигналов ESP (К55)
R3	Реле высокого давления / обратного насоса ESP (K60)
R4	Реле правого вспомогательного вентилятора (K9 / 2)
R5	Реле левого дополнительного вентилятора (K9 / 1)

Блок предохранителей

Находится рядом с аккумулятором (доска пола между задними нишами для ног).

Релейный модуль (100D)

Левый задний багажник, под CD-чейнджером.

	Реле
Т.	Реле центрального замка (ЦЗ)
U	N36 Датчик частоты вращения выходного каскада коробки передач
V	K68 Реле стеклоочистителя заднего стекла
W	K68 Реле стеклоочистителя заднего стекла

1997 Mazda Demio (DW) 1,3 16 В (63 л.с.)

Какой тип кузова? Хэтчбек, 5 дверей, 5 мест

Как быстро автомобиль? 151 км / ч | 93,83 миль в час 0-100 км / ч: 14 с 0-60 миль в час: 13,3 с

Сколько энергии? 63 л.с., 103 Нм 75,97 фунтов-фут.

Какой объем двигателя? 1,3 л 1323 см 3 80,73 куб. в.

Сколько цилиндров? 4, Inline

Что такое трансмиссия? Передний привод ДВС приводит в движение передние колеса автомобиля

Как долго этот автомобиль? 3815 мм 150.2 дюйма.

Насколько широк автомобиль? 1670 мм 65,75 дюйма.

Сколько весит бордюр? 960 кг 2116,44 фунтов.

Что такое вес брутто? 1450 кг 3196,7 фунтов.

Сколько места в багажнике (загрузочном)? 330 — 1298 л 11,65 — 45,84 куб. футов

Сколько передач? 5
