Лексус рх 300 / Тойота Харриер 1 — предохранители и реле

Праворульный кроссовер Toyota Harrier 1 поколения выпускался в 1997, 1998, 1999, 2000, 2001, 2002 и 2003 году. За это время модель прошла рестайлинг. В некоторых странах мира он известен под названием Lexus RX 300. Отличаются данные автомобили расположением рулевого управления. В Лексус рх 300 он находится с другой стороны. Схемы электрический цепей у них схожие. В данной статье мы покажем расположение электронных блоков управления, описание предохранителей и реле Лексус рх 300 (Тойота Харриер UA10) со схемами блоков и местами где они находятся. Выделим предохранитель прикуривателя.

Процесс снятия и замены блока

Процедура ремонта устройства проста при детальном рассмотрении. Потребуется соблюдать определенные правила и последовательность действий.

Необходимые инструменты

Для замены блоков от мастера потребуется наличие инструмента:

• крестовая отвертка или головка №10 – зависит от года выпуска авто;
• специальный пинцет для извлечения предохранителей, при необходимости;
• плоская отвертка.

Этапы

Процедура разделяется на несколько шагов.

1. Установить машину на ровной местности.
2. Отключить клеммы от аккумуляторной батареи.
3. Демонтировать крышку блока, отсоединив фиксаторы.
4. При помощи десятой головки отпустить крепежные болты блока и поднять его с посадочного места.
5. Далее следует отключить клеммы контактных групп от платы прибора.
6. После этого, модуль можно полностью отключить от автомобиля.

Блоки в салоне

Общая схема расположения блоков в салоне

Блок предохранителей

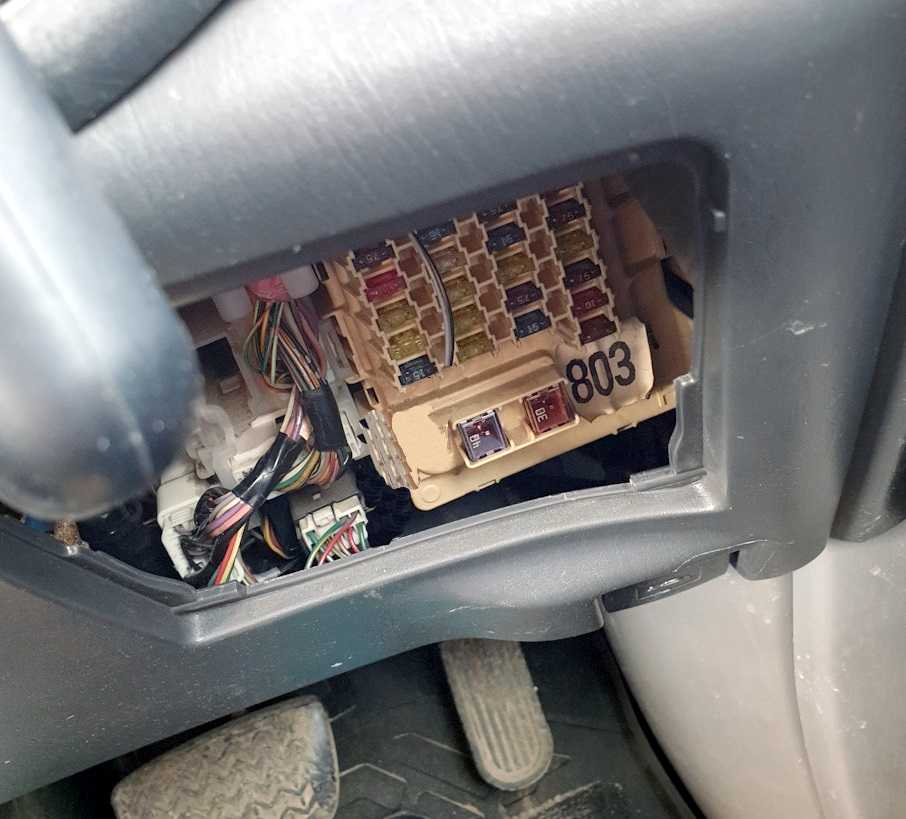

Он находится в нижней части панели приборов за защитной крышкой со стороны водителя.

p, blockquote 9,0,0,0,0 —>

1	7,5A IGN — Электронный блок управления двигателем
2	7,5A RADIO №2 — Аудиосистема
3	15A CIG — Прикуриватель, электропривод боковых зеркал
4	20A РRR DOOR — Электропривод стекло подъемника задней левой двери
5	15A PWR OUTLET — Розетка для подключения дополнительного оборудования
6	15A FR FOG — Передние противотуманные фары
7	15A SRS — Система подушек безопасности (SRS)
8	15A ECU-IG — Системы ABS, TRC
9	25A WIPER — Рычаг и щетка стеклоочистителя лобового стекла
10	20A D RR DOOR — Электропривод стекло подъемника задней правой двери
11	20A D FR DOOR — Электропривод стекло подъемника двери водителя, центральный замок
12	20A S/ROOF — Люк
13	15A HEATER — Кондиционер и отопитель, обогреватель стекла задней двери
14	7,5A GAUGE — Комбинация приборов
15	15A RR WIP — Рычаг и щетка стеклоочистителя стекла задней двери
16	20A STOP — Стоп-сигналы
17	7,5A OBD — Электронный блок управления двигателем
18	7,5A STARTER — Стартер
(18)*	15A SEAT HTR — Подогрев сидений
19	10А WASHER — Омыватель стекол
(19)*	7,5А STARTER — Стартер
20	7,5А RR FOG — Задние противотуманные фонари
(20)*	10А WASHER — Омыватель стекол
21	20А FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла
(21)*	7,5А RR FOG — Задние противотуманные фонари
22	7,5А SRS-B — Система подушек безопасности (SRS)
(22)*	20А FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла
23	10А TAIL — Передние и задние габариты, подсветка номерного знака
24	7,5А PANEL — Подсветка выключателей и переключателей

* — Модели с 11/2000 года выпуска.

Отдельно внизу крепятся предохранители: 40А AM1 — Зажигание, 30А POWER — Привод сидений.

С обратной стороны блока находятся элементы реле.

p, blockquote 16,1,0,0,0 —>

• A — Реле габаритных огней
• B — Реле противотуманных фар
• C — Реле подачи питания («ACC»)
• D — Реле антиобледенителя щеток
• E — Реле задних противотуманных фонарей

Реле топливного насоса

Модераторы: Danich, odyssey, Camel, snow1975

*************** Лучше молчать и слыть дураком, чем заговорить и сразу развеять все сомнения в этом.

*************** Лучше молчать и слыть дураком, чем заговорить и сразу развеять все сомнения в этом.

*************** Лучше молчать и слыть дураком, чем заговорить и сразу развеять все сомнения в этом.

Слава Украине! Героям Слава!

*************** Лучше молчать и слыть дураком, чем заговорить и сразу развеять все сомнения в этом.

У тебя тоже проблемы с бензонасосом или опять ручки к машинке тянуться что нибудь покрутить.

з.ы. перед вытягиванием каких либо предохранителей, релюх, разьемов. =Незабываем выключать зажигание и отсоединять клему акума. А то потом опять с ошибками бороться придется.

Слава Украине! Героям Слава!

*************** Лучше молчать и слыть дураком, чем заговорить и сразу развеять все сомнения в этом.

Источник статьи: http://club-lexus.ru/forum/viewtopic.php?t=8212&start=0

Как проверить исправность предохранителя

Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.

Визуальная проверка

Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.

Проверка мультиметром

Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.

Как самостоятельно заменить предохранители на Фокус 1

Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:

• вскрыть крышку монтажного блока;
• используя специальный пинцет извлечь предохранитель из посадочного места;
• вставить в гнездо новый предохранитель.

Блоки под капотом

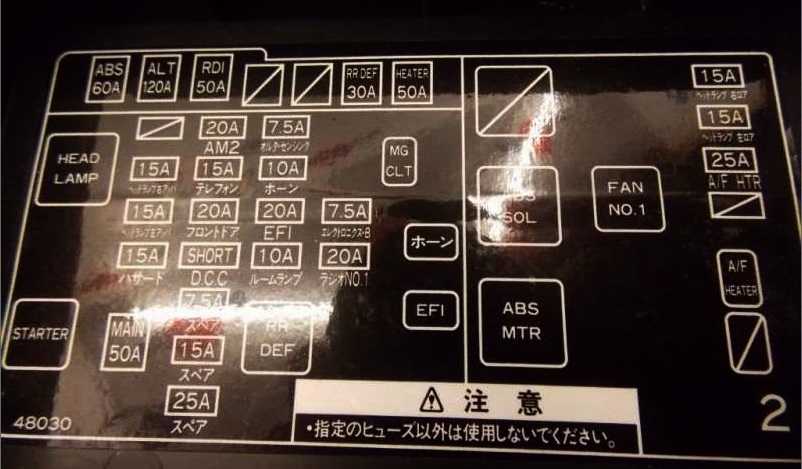

Блок предохранителей и реле

Расположен в левой части моторного отсека, рядом с аккумулятором.

Обозначение предохранителей

p, blockquote 23,0,0,0,0 —>

1	60A ABS — АБС
2	140A ALT — Система заряда
3	40A RDI FAN — Вентилятор системы охлаждения
4	40A CDS FAN — Вентилятор системы охлаждения
5	30A RR DEF — Обогрев стекла двери задка и наружных зеркал
6	50A HEATER — Вентилятор отопителя
7	15A H — LP R UPR — Правая фара, дальний свет
8	15A H — LP L UPR — Левая фара, дальний свет
9	25A A / F HTR — Датчик качества рабочей смеси
10 11	–
12	15A H — LP R LWR — Правая фара, ближний свет
13	15A H — LP L LWR — Левая фара, ближний свет
14	15A HAZARD — Аварийная сигнализация, указатели поворотов
15	20A AM 2 — Система запуска
16	20A TEL — Телефон
17	20A FL DOOR
18	–
19	7,5A ALT — S — Система зарядки
20	10A HORN — Противоугонная система, клаксон
21	20A EFI — Впрыск топлива
22	10A DOME — Внутреннее освещение, указатели и измерители, многофункциональный дисплей
23	7,5A ECU — B — Бортовой компьютер
24	20A RAD №1 — Аудиосистема
25 26 27	–
28	50A MAIN — Система запуска

Расшифровка реле

p, blockquote 24,0,0,1,0 —>

• A — Отсутствует
• B — Реле ABS SOL
• C — Реле вентилятора №3
• D — Реле вентилятора №1
• E — Реле э/мотора ABS
• F — Реле вентилятора №2
• G — Реле датчика A/F
• H — Отсутствует
• I — Реле фар
• J — Реле стартёра
• K — Реле обогрева стекла двери задка и наружных зеркал
• L — Реле магнитной муфты К/В
• M — Реле клаксона и противоугонной системы
• N — Реле впрыска топлива

p, blockquote 27,0,0,0,0 —>

• A — Реле разрыва цепи
• B — Главное реле двигателя
• C — Реле обогрева наружных зеркал

Блок реле 2

p, blockquote 30,0,0,0,0 —>

• 1 — 7,5А Предохранитель дневного света фар (DRL)
• А — Реле № 2 DRL
• B — Реле № 4 DRL
• C — Реле № 3 DRL

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

На этом всё. Если есть что добавить — пишите в комментарии.

Источник статьи: http://vsepredohraniteli.ru/toyota/harrier-lexus-300.html

Audi A4 Club

Каждый электрический прибор в автомобиле нуждается только в определенном, точно установленном количестве тока. В соответствии с этим потреблением тока в данной электрической цепи, естественно, было определено поперечное сечение его провода. Если потребление тока в этой электрической цепи возрастает, например, за счет подключенного дополнительно потребителя или в результате короткого замыкания, то провод перегружается. При этом провод разогревается или даже накаливается, если вовремя не будет прервана подача тока. Именно это делают предохранители.

Для того чтобы ваш Audi A4 при появлении дефекта не оказался полностью обесточенным, в различные электрические цепи интегрированы предохранители. Хотя электрические цепи между аккумулятором, генератором, стартером и замком зажигания предохранителями не контролируются. Замена предохранителей Если должен быть заменен один из штекерных предохранителей, то для этих целей вы можете воспользоваться маленькими пластмассовыми щипцами, которые прикреплены к крышке коробки с предохранителями (на левой торцевой стороне приборной доски)

Обратите внимание на то, что в Audi A4 стоят предохранители меньшего размера (миниатюрные плавкие), чем в предшествующих моделях. Если новый предохранитель сразу перегорит, выясните, может быть, поставлен слишком слабый предохранитель

Если это не так, то по таблице предохранителей определите подключенные потребители и проверьте их по одному. В этом вам поможет соответствующая электрическая схема. В сомнительном случае отключите все потребители и снова поочередно подключите. Потребитель, при подключении которого перегорит предохранитель, был неисправен. Дополнительные предохранители При определенной расширенной комплектации на 8-местной опоре дополнительных реле слева под приборной доской размещаются вспомогательные предохранители. При этом чаще всего речь идет о так называемых термопредохранителях. Это предохранители, которые при перегрузке электрической цепи на определенное время прерывают поток тока, а затем снова восстанавливают соединение.

Внутри в облицовке (3) левой торцевой стороны приборной доски в зажиме находятся маленькие пластмассовые щипцы (2) для того, чтобы вынимать предохранители, и кривошип (4) для аварийного управления раздвижной крышей. На рисунке показано размещение предохранителей в коробке (1).

Таблица предохранителей В коробке предохранителей

№	Подключенные потребители	Амперы
1	Обогреваемые сопла для омывания стекол	5
2	Указатели поворотов	5
3	Фонарь для освещения ящика для перчаток, освещение приборной доски, система очистки фар	5
4	Фонарь для освещения номерного знака	5
5	Контрольные лампочки в комбинированном приборе	5
6	Центральный замок	5
7	Система антиблокировки	15
8	Телефон
9	Нет	–
10	Нет	–
11	Система регулировки скорости	5
12	Диагностика подачи электропитания	10
13	Огни стоп-сигнала	10
14	Фонари для освещения салона	10
15	Комбинированный прибор, блоки управления	10
16	Блок управления ABS	5
17	Обогрев барабана дверного замка	10
18	Фара дальнего света справа	10
19	Фара дальнего света слева	10
20	Фара ближнего света справа, двигатель для установки угла наклона фары справа	10
21	Фара ближнего света слева, двигатель для установки угла наклона фары слева	10
22	Задний фонарь и стояночный свет справа	5
23	Задний фонарь и стояночный свет слева	5
24	Система омывания/очищения стекол	25
25	Нагнетатель воздуха, климатическая установка	30
26	Обогрев заднего стекла, обогрев зеркал	30
27	Нет	–
28	Топливный насос	15
29	Управление зажиганием/впрыском	20
30	Нет	–
31	Фонари заднего хода, блоки управления	15
32	Управление зажиганием/впрыском	15
33	Прикуриватель	15
34	Управление зажиганием/впрыском	15
35	Розетка для сцепления прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Радио, телефон	20
38	Фонарь для освещения багажника	15
39	Система аварийной сигнализации	15
40	Рожок звукового сигнала	25
41	Гидравлический модуль ABS	25
42	Нет	–
43	Нет	–
44	Обогреваемые сиденья	30

На 8-местной дополнительной опоре

В дополнительном гнезде	Подключенные потребители	Амперы
18	Гидравлический насос ABS	50
19	Электрический вентилятор радиатора	40
21	Катушка реле вентилятора радиатора	5
22	Стеклоподъемник сзади с электроприводом	30*
23	Стеклоподъемник впереди с электроприводом	30*
24	Центральный замок и сигнальная противоугонная система	15*

*Автоматический выключатель
