Реле стартера хендай старекс 2002 года где находится

Блок в салоне

Он расположен с водительской стороны под панелью на боковой стенке (закрыт черной крышкой, на которой должно быть нанесена актуально назначение). К нему легче подобраться если снять панель которая под рулевой колонкой (крепится по углам на 4 самореза).

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Вариант 1

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Перевод обозначения на русский

p, blockquote 21,0,0,0,0 —>

A/C	кондиционер
ABS	АБС
ALT	генератор
ALT-S	генератор
AM	переключатель двигателя
DEF	обогреватель окон
DOME	освещение салона
DOOR	дверь
ECU	контрольный (управляющий ) модуль двигателя
EDU	контроль впрыска
EFI	система электронного контроля впрыска в а/м
ENG MAIN	главный двигателя
FAN	вентилятор
FOG	противотуманка
Fr	передний
F-TAIL	задние фонари
GAUGE	приборная доска, спидометр
HAZARD	аварийные сигналы
HAZ-TRN	аварийка-повороты
HEAD	передние фары
HEAD LH	передние фары левые
HEAD RH	передние фары правые
HORN	звуковой сигнал
HTR	обогреватель
I/UP	холостой ход
IG	зажигание
IGN	зажигание
MAIN	главный
P/W	стеклоподъемник
POWER	питание
PWR	питание
RAD	радио
Rr / rear	задний
СIG	прикуриватель
SPARE	запасной
ST	стартер
STOP	стоп-сигнал
TAIL	задние фонари
TURN	поворотники
WASH	стеклоомыватель
WIP	стеклоочиститель
WIPER	стеклоочиститель

Рядом могут находится отдельные реле.

p, blockquote 23,0,0,1,0 —>

p, blockquote 24,0,0,0,0 —>

Вариант 2

p, blockquote 25,0,0,0,0 —>

Схема

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Описание

p, blockquote 28,0,0,0,0 —>

F1	(15 А)
F2	(15А) Задний противотуманный фонарь
F3	(20А) Центральный замок
F4	(15А) Управление двигателем
F5	(20А) Подогреватель топливного фильтра
F6	(15А) Аварийная сигнализация
F7	(15А)
F8	(15А)
F9	(30А) Электродвигатель вентилятора отопителя
F10	(30А) Электропривод стеклоподъемников
F11	(30А) Резерв
F12	(15А) Управление двигателем
F13	(10А)
F14	(15А) Очиститель/ омыватель лобового стекла
F15	(20А) Прикуриватель
F16	(15А) Подогрев сидений
F17	(15А)
F18	(25А) Люк
F19	(20А)

p, blockquote 30,0,0,0,0 —> p, blockquote 31,0,0,0,1 —>

А если Вы хотите помочь дополнить материал, пишите в комментарии.

Источник

Замена предохранителей Гранд Витара

Чтобы сменить вставку потребуется выполнить определенную последовательность действий.

1. Обесточить автомобиль. Это требуется чтобы избежать КЗ при вынимании плавкого элемента.
2. Вскрыть крышку монтажного блока. Для этого потребуется отщелкнуть пластиковые фиксаторы и потянуть крышку на себя.
3. Найти поврежденный предохранитель. Процедуру поиска сильно упрощает обозначение каждого элемента на обратной стороне крышки.
4. Используя специальный пинцет или щипцы вынуть вышедший из строя элемент и установить на его место новый.

Реле и предохранители Гранд Витары устанавливаются в удобных местах и легко обслуживаются. Чтобы заменить перегоревшую деталь достаточно выполнить простую операцию.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник

Замена предохранителей

Электросхемы H-1 Grand Starex – Клуб любителей микроавтобусов и минивэнов Для защиты электрической системы автомобиля от выхода из строя в результате электрической перегрузки используются плавкие предохранители. Если в вашем автомобиле не работают какие-либо осветительные приборы дополнительное электрооборудование или элементы управления, проверьте плавкий предохранитель соответствующей цепи.

Если предохранитель перегорел, проводник внутри него будет расплавленным. Для замены сгоревшего плавкого предохранителя всегда используйте предохранитель того же номинала. Если после выполнения замены предохранитель повторно перегорел, это указывает на наличие неисправности элементов электрической системы.

В автомобиле используются три типа плавких предохранителей: Это может привести к повреждению электрической проводки и возникновению пожара. Запрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему. Замена предохранителя, установленного на внутренней панели. Извлеките подозреваемый предохранитель, потянув его в направлении под прямым углом к панели.

Для извлечения плавких предохранителей из панели в отсеке двигателя используйте приспособление, входящее в комплект поставки автомобиля.

Проверьте снятый предохранитель; если он перегорел, замените его на новый. На внутренней панели имеются запасные плавкие предохранители а также на панели в отсеке двигателя.

Обзор часть 1. Блок предохранителей и реле. Моторный отсек.

Вставьте новый плавкий предохранитель с тем же номинальным током и убедитесь, что он надежно закреплен в зажимах. При отсутствии запасных предохранителей используйте предохранители с тем же номинальным током, установленные в цепях устройств, которые не являются обязательными для работы автомобиля, таких как прикуриватель.

Если фары или другие электрические элементы не работают, а плавкие предохранители на панели в салоне автомобиля исправны, проверьте панель плавких предохранителей в отсеке двигателя.

Если плавкий предохранитель перегорел, его следует заменить. Предохранитель с памятью Автомобиль оснащен предохранителем, позволяющим предотвратить разряд аккумуляторной батареи в случае стоянки с выключенным двигателем в течение длительного периода времени.

Предохранитель прикуривателя Хендай Гранд Старекс

Сервистный разьем и салонные предохранители Hyundai Solaris(Accent)

https://youtube.com/watch?v=e18Bp8y-vR0

Hyundai h2 Grand Starex проверка и замена свечей накала

Hyundai Starex h2 не заводится, нет связи с ЭБУ, ремонт проводки

Штатная магнитола Hyundai Grand Starex h2 (2007-2016) Android 6201-L

Меняем предохранитель на розетку и прекуриватель в Солярисе Hyundai Solaris

Замена предохранителя на прикуриватель хендай ай 20

перевод предохранителей Hyundai County 2009 (автобус) D4DA

Подключение видеорегистратора в автомобиле через Power Magic

Перестала работать магнитола и прикуриватель.Как заменить предохранитель на ВАЗ 2115

Горят предохранители на прикуриватель. Китайские зарядники.

Также смотрите:

• Недостатки Хендай Солярис 2011
• Лучшее масло для Hyundai getz
• Hyundai Accent 2003 год отзывы
• Снятие панели Хендай Гетц видео
• Ключи 2012 Hyundai Elantra
• Распредвал Хендай матрикс
• Размер шины на Хендай Солярис 2014
• Аккумулятор для авто Хендай элантра
• Размер стекла Хендай элантра
• Хендай туссан 1 поколения отзывы
• Hyundai getz дверь передняя правая
• Хендай соната 2002 реле
• Тюнинг Hyundai i40 из кореи
• Хендай пятитонник модель
• Высота Хендай аикс 35

Блоки под капотом

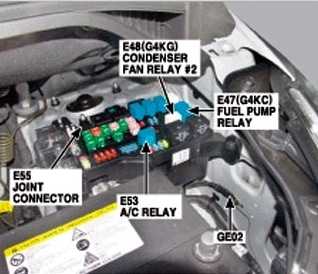

Основной блок

Располагается с левой стороны моторного отсека, рядом с аккумулятором.

Схема вариант 1

Назначение

ALT	150А Предохранитель (A / CON, FRT DEICER), плавкая вставка (FRT HTR, RR HTR, RR HTD, C / FAN, F / FILTER, ABS 1/2), генератор, блок предохранителей и реле E / R, правый
BATT1	50А Предохранитель (DR LOCK, FRT FOG LP, B / ALARM, разъем питания (AUDIO-1, ROOM LP))
BATT2	30А Предохранитель (FUEL LID, P / WDW LH / RH, HAZARD), многоцелевой контрольный разъем
BATT 3/RAD FAN	40А Предохранитель (STOP LP, BWS), реле вентилятора радиатора (G4KC)
IGN 1	40А Замок зажигания (ACC, IG1)
IGN 2	40А Замок зажигания (IG2, START), пусковое реле
ECU MAIN	20/30А Реле управления двигателем
FRT HTR	40А Реле переднего вентилятора
RR HTD	40А Реле обогревателя заднего стекла
RR HTR	40А Реле заднего вентилятора
ABS 1	40А Модуль управления ABS (G4KC)
ABS 2	40А Модуль управления ABS (G4KC)
C/FAN	30А Реле вентилятора конденсатора 1
F/FILTER	30А Реле подогревателя топливного фильтра (ДИЗЕЛЬНЫЙ)
ECU/TCU	10А TCM, ECM (бензин)
HORN	10А Реле звукового сигнала
BURNER	20А Модуль управления топливным отопителем (D4CB)
F/PUMP	15А Реле топливного насоса (G4KC)
ALT	10А Генератор (D4BH)
H/LP HI	15А Реле фар (HIGH), реле фар (LOW)
A/CON	10А Реле кондиционера
FRT DEICER	15А Реле обогревателя лобового стекла (при наличии)
TAIL LH	10А Левая фара (габаритный фонарь), Левая задняя комбинированная лампа, Левая габаритная лампа
TAIL RH	10А Фара правая (габаритный фонарь), задний комбинированный фонарь правый, габаритный фонарь правый
H/LP LO LH	10А Фара левая
H/LP LO RH	10А Фара правая
SNSR 1	10А Реле кондиционера, реле вентилятора конденсатора (D4CB), лямбда-зонд (D4CB), реле PTC нагревателя №1 (D4CB), выключатель стоп-сигнала (D4CB)
SNSR2	15А D4CB: датчик положения распределительного вала, реле свечей накаливания, привод системы рециркуляции отработавших газов, регулирующий клапан VGT, модуль управления иммобил-ом G4KC: реле топливного насоса, электромагнитный клапан продувки адсорбера, масляный регулирующий клапан, датчик положения коленчатого вала, кислородный датчик, модуль управления иммобил-ом, исполнительный механизм регулировки холостого хода
IGN COIL	15А Катушка зажигания # 1 ~ # 4 (G4KC), конденсатор (G4KC)
ECU 1	10А ECM (D4CB)
ECU 2	20А ECM (D4CB, G4KC), форсунка №1 ~ №4 (G4KC)
SAFETY P/WDW	20А Стекло подъемник безопасности

Схема вариант 2

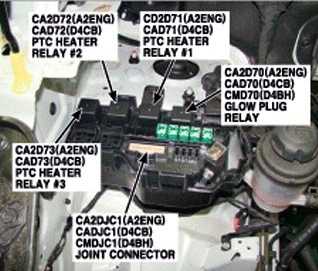

Устанавливается преимущественно на дизельные модели, с правой стороны, рядом со стойкой.

Схема вариант 1

Обозначение

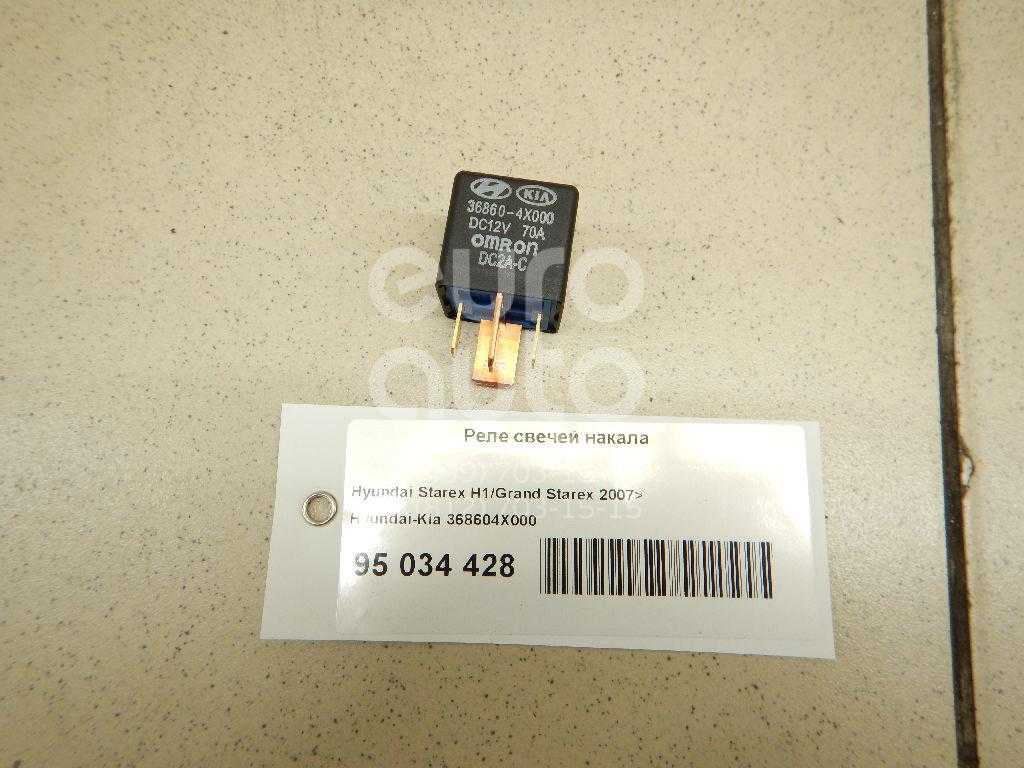

GLOW	80А Реле свечей накаливания
PTC HEATER 1	40А Реле нагревателя PTC №1
PTC HEATER 2	40А Реле нагревателя PTC №2
PTC HEATER 3	40А Реле нагревателя PTC №3
ABS 1	40А Блок управления ABS / ESC
ABS 2	40А Блок управления ABS / ESC
ECU	15А Питание электронного блока управления
FUEL PUMP	20А Двигатель топливного насоса
DCU 1	20А Мощность блока управления дозированием 1
DCU 2	20А Блок управления дозированием Power 2
DCU 3	20А Блок управления дозированием Power 3
DCU	60А Основное питание блока управления дозированием

Схема вариант 2

1 поколение

Места расположения блоков

p, blockquote 4,0,0,0,0 —>

1 — Главный блок — находится в задней части моторного отсека со стороны водителя, рядом с упором капота.

p, blockquote 5,0,0,0,0 —>

2 — Дополнительный блок — расположен в задней части моторного отсека со стороны пассажира либо над бардачком, доступ к нему возможен после открытия крышки вещевого ящика.

p, blockquote 6,0,0,0,0 —>

Вариант 1

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

Вариант 2

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Главный блок

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Вариант 1

p, blockquote 15,0,0,0,0 —>

1 (20 А)	Левая фара (дальний свет). Левая фара головного света
2 (20 А)	Правая фара (дальний свет). Правая фара головно­го света
3 (10 А)	Левая фара (ближний свет)
4 (10 А)	Правая фара (ближний свет)
5 (10 А)	Левая фара и левый задний фонарь (габаритный свет)
6 (10 А)	Правая фара и правый задний фонарь (габаритный свет)
7 (15 А)	Плафоны освещения салона. Фонари освещения номерного знака
8 (15 А)	Блок управления кондиционером. Элемент обогре­ва ветрового стекла. Регулятор положения кузова
9 (30 А)	Электродвигатели очистителя и омывателя фар. Электро замок задней двери багажного отделения
10 (20 А)	Система централизованной блокировки замков дверей. Плафоны освещения салона. Часы. Элек­тро двигатели регулировки положения наружных зеркал заднего вида. Радиоприемник
11 (30 А)	Нагнетательный насос кондиционера
12 (10 А)	Контрольная лампа аварийной сигнализации
13 (30 А)	Элемент обогрева передних сидений. Передний и задний прикуриватели
14 (30 А)	Звуковой сигнал
15 (30 А)	Электродвигатели очистителя и омывателя ветро­вого стекла
16 (30 А)	Элемент обогрева заднего стекла. Элемент обог­рева наружных зеркал заднего вида
17 (20 А)	Противотуманные фары
18 (30 А)	Электродвигатель вентилятора отопителя
19	Резервный
20 (15 А)	Указатели поворотов. Лампы света заднего хода
21 (15 А)	Лампы стоп-сигнала
22 (10 А)	Электрические цепи контрольных приборов и орга­нов управления
23 (30 А)	Электродвигатели стеклоподъемников передних дверей. Электродвигатель привода люка в крыше
24 (30 А)	Электродвигатели стеклоподъемников задних две­рей. Электродвигатели регулировки положения задних сидений

Реле

p, blockquote 17,0,0,0,0 —>

• I— реле зажигания после включения зажигания;
• II—реле включения обогрева заднего стекла;
• III—реле включения стек­лоподъемников и электродвигателя люка в крыше;
• IV—реле контрольной лампы незастегнутых ремней безопасности;
• V — реле-прерыватель стеклоочистителей;
• VI—реле очистителя заднего стекла;
• VII—реле включения очистителя и омывателя фар;
• VIII — реле времени включения плафонов;
• IX—реле включения электродвигателей регулировки задних сидений;
• X — реле включения дальнего света фар;
• XI—реле зажигания при работающем двигателе;
• XII — реле блокировки стартера для автомобилей с автоматической КП;
• А, Е —реле включения ближнего света фар на варианте для Швеции;
• В —резерв;
• С — реле включения звуковых сигналов;
• О—реле открытия крышки багажника;
• F—реле включения ближнего света фар;
• G — реле включения обогрева сидений;
• Н — реле включения противотуманных фар

Вариант 2

p, blockquote 18,0,0,0,0 —>

1	15А Противотуманные фары
2	5А Габаритный свет левый и освещение номерного знака
3	10А Переключатель света
4	10А Правый габаритный свет и корректор света фар
5	10А Левый ближний свет
6	30А Регулировка сидений
7	25А Стеклоочистители и стеклоомыватели
8	5А Радиоприемник
9	15А Звуковой сигнал
10	15А Дальний свет левый
11	15А Дальний свет правый
12	5А Габаритный свет левый
13	20А Замок зажигания
14	20А Вентилятор системы отопления
15	10А Задний противотуманный фонарь
16	20А Обогреватели сидений
17	20А Прикуриватель
18	Резервный
19	15А Омыватели фар
20	20А Обогреватель заднего стекла
21	10А Зеркало заднего вида с электрообогревом
22	10А Противоугонная сигнализация
23	10А Освещение комбинации приборов
24	15А Центральный замок и освещение салона
25	25А Электролюк
26	30А Электро стеклоподъемник передних дверей
27	10А Стоп-сигнал
28	30А Электро стеклоподъемник задних дверей
29	10А Указатели поворотов и фонари заднего хода

Расшифровка

p, blockquote 20,0,0,0,0 —>

20А	Электронасос подсистемы управления впрыском топлива КСУД
30А	Электродвигатель вентилятора
20А	Система антиблокировки тормозов
30А	Электродвигатель насоса системы ан­тиблокировки тормозов
30А	Реле времени включения обогрева вет­рового стекла
30А	Элемент обогрева ветрового стекла
30А	Электродвигатели регулировки положе­ния передних сидений
20А	Регулятор положения кузова
15А	Датчик концентрации кислорода на ав­томобилях с нейтрализатором отрабо­тавших газов

Предохранители в салоне

Блок предрохранителей в салоне, находится рядом с рулевой рейкой, на нижней части панели приборов, закрыты защитной крышкой.

Расположение предохранителей Мазда Демио в салоне с левым и правым положением руляФото предохранителей в салоне

Для доступа необходимо снять защитную крышку которая закрывает монтажный блок с предохранителями.

Схема предохранителей в салоне

№ на схеме	Номинал пред-ля	Защищаемая цепь
A	30А / 40А	Печка (вентилятор сис-мы отопления салона) (HEATER)
B	30 А	Вентилятор Радиатора (сис-мы охлажжения двигателя) (FAN)
B* (для авто. с правым расположением руля)	15 А	Электрические Стелоподъемники (P.WIND)
C	15 А	Аварийная сигнализация (Аварийка) (HAZARD)
C* (для авто. с правым расположением руля)	15 А	Прикуриватель, розетки для доп. оборудования, магнитола (аудиосистема), часы, управление зеркалами (CIGAR)
D	20 А	Обогрев / Подогрев заднего стекла (DEFOG)
E	10 А	Обогрев / Подогрев боковых зеркал заднего вида (M.DEF)
E* (для авто. с правым расположением руля)	10 А	Габариты, подсветка номера сзади, передние и задние стояночные огни, набор приборов (ILLUMI)
F	40 А	Тормозная система (ABS, абс)
G	15 А	Люк в крыше (Sun Roof)
G* (для авто. с правым расположением руля)	20 А	Дворники (стеклоочистители) и Омыватели лобового стекла (WIPER)
H	15 А	Кондиционер (A/C)
H* (для авто. с правым расположением руля)	20 A	Обогрев / Подогрев заднего стекла (DEFOG)
I	20 A	Дворники (стеклоочистители) и Омыватели лобового стекла (WIPER)
I* (для авто. с правым расположением руля)	20 A	Люк в крыше (Sun Roof)
J	30 А	Электрические Стелоподъемники передних дверей (P.WIND)
K	30 А	Электрические Стелоподъемники задних дверей (P.WIND)
L	30 А	Дворник (стеклоочиститель) и Омыватель заднего стекла (R.WIP)
M	15 А	Поворотники (указатели поворотов), фонари заднего хода, указатели (METER)
N	15 А	Сис-ма управления двигателем (ENGINE)
O	15 А	Прикуриватель, розетки для доп. оборудования, магнитола (аудиосистема), часы, управление зеркалами (CIGAR)
O* (для авто. с правым расположением руля)	30 А	Вентилятор Радиатора (сис-мы охлажжения двигателя) (FAN)
P	10 А	Габариты, подсветка номера сзади, передние и задние стояночные огни, набор приборов (ILLUMI 1)
P* (для авто. с правым расположением руля)	15 А	Аварийная сигнализация (Аварийка) (HAZARD)
Q	10 А	Габариты, подсветка номера сзади, передние и задние стояночные огни, набор приборов (ILLUMI 2)
Q* (для авто. с правым расположением руля)	20 А	Кондиционер (A/C)
R	20 А	Дополнительный вентилятор Кондиционера (A/C) (AD FAN)
S	20 А	Противотуманки (передние птф), предохранитель ILLUMI, габаритные огни (TAIL)
T	20 А	Центральный замок (D.LOCK)
U	10 А	Сигнал (гудок, клаксон), Стоп-сигналы, освещение багажника
V	10 А	Плафоны и освещение в салоне, EGIC/U, динамики (колонки), подсветка багажного отсека

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
