Замена задних ламп форд фокус 3

Выбор производителя

Второй важный фактор при выборе ламп ближнего светя для Ford Focus выпуска-3 – это производитель. Изначально в базовой комплектации применяются фирменные светоисточники линейки Osram. Однако нередко в качестве альтернативы автопользователи применяют аналоги таких марок, как:

• Philips.
• Koito.
• Behr Hella.

Рассмотрим подробно их основные характеристики и особенности применения для Форд Фокус-3.

Osram Н7 Original

Галогеновая оригинальная лампа в оптике ближнего света для хэтчбека Форд Фокус 3-го поколения. Мощность ее потребления – 55 Вт при рабочем напряжении в 12 В. Сила светового потока достигает 1,5 тыс. люменов при температуре 3200 К. Гарантированный срок службы составляет 6 месяцев. Чтобы правильно поменять ее на аналогичную новую, необходимо соблюдать правила установки – не браться голыми пальцами за колбу. Иначе оставленные жировые отпечатки существенно снизят ее долговечность.

Philips Н7 Vision Plus

Лампа используется как аналог штатно устанавливаемой в оптическую систему ближнего света на Форд Фокус 3, и потому обладает сходными параметрами. Единственное отличие – на 60% более сильная светимость при такой же цветовой температуре – 3,2 тыс. К. Применение такого светильника позволяет продлить горизонт видимости и улучшить комфорт и безопасность управления авто.

Koito Whitebeam h7

Лампа относится к категории высокотемпературных светильников на 4,2 тыс. К. При мощности потребления всего в 55 Вт она выдает светимость на все 100 Вт. При этом ближний свет совмещает в себе мягкость и насыщенность –качества, не перенапрягающие зрение водителя. Установка их на стандартную оптику Форд Фокус-3 не приводит к проблемам с деформацией корпуса фар и прогоранием проводки. Долговечность при средней эксплуатации достигает 2-3 лет.

Behr Hella h7 Standart

Еще одна стандартная лампа галогенового типа для установки в оптическую систему ближнего света на Форд Фокус 3. Характерная особенность – бело-голубой оттенок цвета. Среди других преимуществ выделяется невысокая стоимость и длительный срок службы.

Это интересно: Замена лампы ближнего света фар Ford Focus

Как снять переднюю фару Форд Фокус? Как заменить лампочку в фаре на Фокусе?

24.12.2014 1 707

Для того чтобы заменить лампочки в фарах на Ford Focus 2 ехать на СТО совершенно необязательно, все что необходимо — торцовый на «8», несколько минут свободного времени и «прямые руки». В этой статье я расскажу, как снять переднюю фару на Фокусе, ну и естественно, как заменить лампочки в фаре (ближний, дальний, поворот).

Как снять фару на втором Фокусе? Да очень просто!

1. Первым делом открываем капот и откручиваем единственный крепежный саморез. Все остальные элементы крепления исключительно пластиковые и не требуют откручивания, достаточно просто их отщелкнуть. Если вручную не выходит, можно помочь себе отверткой.

Замена лампочек в фаре Ford Focus

1. Когда фара снята, приступим к замене лампочки.

2. Отключите колодку питания фары.

3. Далее необходимо отсоединить штекер питания блок-фары, он крепится на пластиковые застежки, которые легко отстегиваются обычным нажатием.

4. Благодаря умному подходу автопроизводителя к вопросу освещения автомобиля и его защиты, внутрь фары ничего не проходит, там, как вы видите, сухо и чисто. А дело все в самом обыкновенном резиновом уплотнителе, который производитель не пожалел для своего авто. Во время замены будьте аккуратны, чтобы не повредить этот уплотнитель.

5. Подготовьте новую лампочку

Важно не перепутать лампочки, лампа дальнего света расположена с правой стороны, ближнего — с левой

6. Чтобы вытащить лампочку нужно сжать два усика, которые расположены по бокам штекера.

7. Чтобы заменить лампочку дальнего или ближнего света, потяните металлическую скрепку вниз, постепенно освобождая ее из крючка, поверните в сторону.

8. При установке лампочки на место следите за тем, чтобы ушки на лампочке совпали с посадочными местами в отражателе. В конце необходимо застегнуть скрепку.

9. Для замены лампочки в повороте, необходимо достать старую лампочку, делается это следующим образом. Поверните основание лампочки против часовой стрелки, после чего достаньте лампочку и произведите ее замену.

На этом замена лампочек может считаться законченной, собираем все в обратном порядке и выполняем проверку работоспособности замененных лампочек.

Процесс замены, особенности ремонта

Процесс замены противотуманных фар, хоть и кажется на первый взгляд простой процедурой, однако требует определенных знаний как электропроводки конкретного автомобиля, так и особенностей оптики. При этом следует учитывать, что в процессе работ может быть нарушена герметичность фары, неправильно подобрана номинальная мощность осветительного прибора, а если нарушена гальваническое напыление отражателя, то без полной замены фары уже не обойтись. Правильно и качественно решить проблему с ПТФ можно только при обращении в автосервисную мастерскую.

Процесс замены и ремонта состоит из следующих этапов:

• Выполнение демонтажа элементов, которые фиксируют электрические разъемы, а также правильное снятие радиаторной решетки и всех остальных креплений;
• Демонтаж поворотных механизмов и обводных рамок со снятием контактов с электроразъемов;
• Снятие корпуса фары и очистка ее внутренней поверхности от пыли и скопившейся грязи;
• Установка новых ламп и при необходимости – уплотнительных элементов;
• Установка новой фары и сборка элементов конструкции в обратном порядке.

В большинстве случаев ремонт и замена ПТФ на автомобиле Форд Фокус 3 должны проводится с учетом рекомендаций производителя. Именно в этом случае гарантируется их эффективная и длительная работа. Опытные автоэлектрики автосервиса помогут выбрать необходимые элементы, и сделают их грамотную установку. При этом выбор производится с учетом таких факторов:

• Прочность материала фары и ее стойкость к температурным перепадам;
• Тип и мощность устанавливаемой оптики;
• Производитель;
• Соответствие конкретной модели автомобиля.

Важно! Замена ламп противотуманных фар Форд Фокус 3 – требует предварительного демонтажа других элементов, поэтому выполнение таких работ лучше доверить опытным профессионалам

Замена линз Ford Focus 3 (2012) дорест. с заменой стекол фар

Владелец автомобиля Ford Focus 3 дорест., обратившийся в наш автосервис на «Мельникова, 5», решил подойти к модернизации головного света комплексно: мы не только заменим выгоревшие линзы , но еще и установим новые ксеноновые лампы , а также соберем фары уже с новыми стеклами для них, повысив тем самым качество света автомобиля до абсолютного максимума. В качестве новой оптики мы использовали биксеноновые линзы Hella F1, которые демонстрируют отличное рассеивание света, но обо всем по порядку.

Исходная светотеневая граница, свет и вид фар до работы.

Автомобиль в момент обращения.

Сразу стоит обозначить разницу между заводскими линзами и ксеноновыми билинзами Hella F1. В подавляющем большинстве заводская оптика собирается из композитных материалов (фактически из пластика), так что на отражателях таких линз достаточно быстро формируется нагар от ксеноновых ламп, генерирующих высокую температуру (речь идет не о температуре света, а о выделяемом тепле), поэтому их в любом случае придется поменять при достижении планки пробега в 70 тыс. или 100 тыс. километров.

Демонтаж фар с автомобиля.

Биксеноновые линзы Hella F1 – цельнометаллические, так что нагар на отражателях оседает крайне медленно , что подтверждается нашей гарантией на данные модули сроком на 5 лет. Сами по себе модули являются универсальными (диаметр 3.0 дюйма), так что могут быть установлены практически на любой автомобиль; установка в штатное место осуществляется без доработки через переходные рамки.

В качестве новых ламп установим штатный ксенон Osram Original D1S – эти лампы нередко устанавливаются производителями автомобилей с завода, они светят в температуре 4350 кельвинов (бело-желтый свет)

Также хотелось бы обратить внимание на четырехлетнюю гарантию – данные ксеноновые лампы демонстрируют отличную работоспособности при абсолютном отсутствии рекламаций, то есть за все время продаж нам ни разу их не принесли с жалобой на работу

Используемые в работе материалы, а также фары после сборки.

Теперь переходим непосредственно к замене линз Форд Фокус 3 дорестайлинг. Сразу скажем, работа сложная и долгая по времени, так как фары с завода собраны на базе стекольного герметика, то есть по факту считаются неразборными. Такого рода фары обычно требуют немало времени на разбор вручную, но в нашем случае мы будем менять стекла фар, так что их разбор занял меньше времени.

Итоговая светотеневая граница, свет фар и их вид после работы.

После разбора фар Ford Focus 3 дорест. удаляем заводскую оптику, устанавливая на ее место биксеноновые модули Hella F1, герметизируя фары бутиловым герметиком. По мере высыхания герметика автомобиль собирается и переходим к регулировке светового потока относительно горизонта – в данной работы мы используем фараскоп, позволяющий добиться идеально ровной светотеневой границы.

Вид автомобиля после работы.

Осталось лишь посмотреть на итог работы по замене линз Ford Focus 3. Как и ожидалось, СТГ ровная и максимально яркая , при этом боковая засветка билинз Hella F1 минимальна, так что слепить встречных водителей новая оптика не будет. Напротив, чем ярче головной свет, тем выше уровень безопасности и комфорта при поездках по ночам, что особенно актуально зимой, но даже и летом, когда световой день дольше, не рекомендуем оставлять выгоревшие линзы в фарах.

Снятие и установка заднего фонаря Ford Focus 3

Вам потребуется отвертка с плоским лезвием. На автомобиле с кузовом типа хэтчбек выполните следующие операции. 1. Отцепите провод от «минусовой» клеммы аккумулятора.

В багажном отделении со стороны снимаемого фонаря снимите крышку в боковой облицовке багажного отделения.

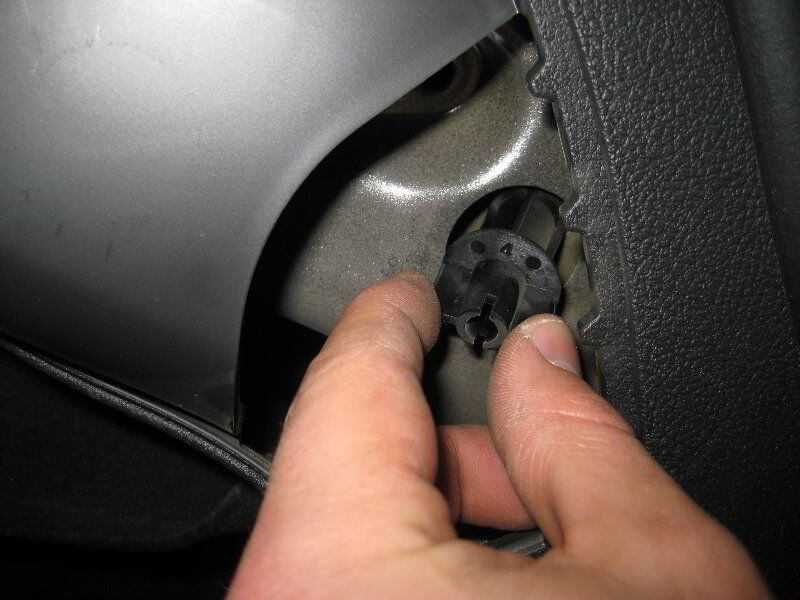

3. Отверните 2 гайки-барашки крепления заднего фонаря к кузову.

4. Потяните назад и, отсоедините фонарь от кузова, отведите фонарь на длину присоединенного жгута проводов.

5. Нажмите на фиксатор колодки..

6. . и разъедините колодки проводов заднего фонаря.

7. Снимите задний фонарь. 8. Установку фонаря произведите в порядке, обратном снятию.

На автомобилях с кузовом типа седан для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения. 1. Отцепите провод от «минусовой» клеммы аккумулятора.На автомобилях Ford Focus III с типом кузова седан и универсал задний фонарь разделен на две секции. 2. Отверните две гайки-барашки крепления секции фонаря к кузову автомобиля, 3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов. 4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле. 5. Снимите облицовку крышки багажника, отверните гайку барашек и отожмите два фиксатора крепления секции заднего фонаря, установленного на крышке багажника. 6. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов. 7. Разъедините колодки жгута проводов секции заднего фонаря и снимите секцию с автомобиля. 8. Установку фонаря произведите в порядке, обратном снятию.

На автомобилях с типом кузова универсал для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения. 1. Отцепите провод от «минусовой» клеммы аккумулятора. 2. Открутите 2 гайки-барашки крепления секции фонаря к кузову автомобиля. 3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов. 4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле. 5. Снимите облицовку двери задка, отверните гайкубарашек и отожмите два фиксатора крепления секции заднего фонаря, установленного на двери задка. 6. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов. 7. Разъедините колодки жгута проводов секции заднего фонаря и снимите секцию с автомобиля. 8. Установку фонаря произведите в порядке, обратном снятию.

3. Отверните 2 гайки-барашки крепления заднего фонаря к кузову.

Замена ламп

Когда фара у нас на ладошки, можно заниматься подменой ламп. Штатные лампы, устанавливаемые с завода, имеют такие характеристики и индексы:

В задней фаре Форда Фокуса 2 применяются лампы с одним контактом и напряжением 12В, что широко распространено для множества моделей иномарок.

Снять заднюю фару Форд Фокус 3

Просмотров: 37 311

03 октября 2015

Hitman

Думаю с этой проблемой сталкивается каждый владелец фф3 универсал. Сегодня пытался снять и не получилось, причём мысль была сильнее отжать но не под тем углом. Спасибо за видео, думаю ты многим облегчил жизнь )

Иванов Анатолий

Съёмка отвратительная, шум ветра. Но . самое главное — показана не фара , а фонарь . Фары находятся спереди автомобиля.

Владимир Владимиров

сначала тоже мучался, никак не хотела поддаваться — выйти из защелки. Оказалось все проще — нужно поддеть из внутри отверткой. Теперь не надо ехать к официалам — менять копеечную лампочку за 1 тыс. руб.

Balances

Ребят,подскажите пожалуйста по поводу снятия фары,открутил барашик,скинул клемму,тяну строго на себя и ноль. тяну очень сильно,пришёл домой все пальцы синии))) ЧТО ДЕЛАТЬ. хелп.

KluevDA

Огромное спасибо за видео! Как ни странно, но даже среди офицалов очень мало кто знает как на универсале снимается эта фара. Уже вторую неделю без габарита катаюсь — не смог снять, а силу прикладывать побоялся (судя по Вашему опыту — и правильно сделал). Теперь все ясно, пошел менять

Демонтаж заднего фонаря Ford Focus 3 седан, видеоинструкция

На автомобиле Ford Focus III оптические устройства могут выйти из строя при длительной эксплуатации и механических повреждениях. Водители могут избежать посещения автосервиса, выполнив всю процедуру самостоятельно.

На автомобиле Ford Focus III оптические устройства могут выйти из строя при длительной эксплуатации и механических повреждениях. Водители могут избежать посещения автосервиса, выполнив всю процедуру самостоятельно.

Замена оптических приборов не содержит сложных действий, поэтому при использовании инструкции автолюбители смогут выполнить все процедуры без ошибок.

Подготовка к снятию

На машине представленной модели в кузове седан задний фонарь разделен на две секции. Процесс замены светотехнических устройств отличается на хэтчбеке и универсале. Водителю необходимо подготовить запчасти для замены. При серьезных повреждениях фонаря придется менять запчасть полностью. Если всего лишь лампа вышла из строя, ее можно заменить отдельно. В первую очередь водителям нужно отсоединить провод от клеммы «минус» аккумуляторной батареи, чтобы выполнить снятие механизма.

Focus 3 универсал: замена лампы и сопутствующие работы

При замене лампочек проверяется состояние контактов и внутренней полости фонарей

Есть несколько моментов, которым уделяется повышенное внимание

• Состояние контактов на фишках и патронах. Если имеются следы окислов – делается зачистка. При покоробленных контактах производится замена фишки либо патрона.
• Наличие конденсата во внутренней полости фонаря. Нередко эта неисправность связана с нарушением плотности в соединении патрона с корпусом фары. Тут осматривается состояние уплотнительной манжеты. В случае ее повреждения делается замена. Также может быть повреждено стекло фонаря. Тут возможность производства ремонтных работ находится в зависимости от нрава повреждения. Нередко схожая неисправность является неискоренимой, и изменяется вся фара в сборе.
• Общее состояние оптики и отражателей. Время от времени требуется глубочайшая чистка и полировка маленьких изъянов.

Наш автосервис мастерски занимается обслуживанием автомобилей Форд Фокус 3. Мы в кратчайшие сроки произведем замену ламп задних габаритов с гарантией свойства выполненных работ.

Снимите задний зазор на Форд Фокус 2

Разборка задних габаритов делает, по мере надобности, его замену, к примеру, если стекло повреждено. Как разобрать ключ Форд Фокус 3 без помощи других Форд Фокус 3 Замок зажигания Ford Фокус 3 Oil также станет пользующейся популярностью заменой уникальных тюнинговых фар в ближнем будущем.

• отвертка с плоским профилем;
• гаечный ключ на 10.

Итак, мы начинаем процесс. Форд Фокус 3 Throttle Throttle Форд Фокус это просто сделать. Замена стоп-сигнала на Фокус 3 показана в этом фотоотчете. Для замены для вас необходимо будет снять задние габариты, как показано на фото. Замена противотуманной фары Форд Фокус 3 Поначалу нужно снять клеммы с АКБ, так как работа будет связана с электрической частью автомобиля.

Мы открываем крышку багажника и удаляем две защелки (просто потянув их вовнутрь багажника), закрепляя декоративную крышку заднего абажура.

Чтоб сделать более комфортные аспекты работы, рекомендуется удалить ненадобные предметы из багажника и загроможденной части органайзера.

Инструкция — снимаем фару на Ford Focus

Итак, блок-фару на 2-ой версии Форд фикус можно последующим методом.

Обесточьте автомобиль и снимите минусовую клемму с АКБ.

Заблаговременно подготовьте ключ типа «Торкс» с размерностью на «25» и отвертку с плоским наконечником. Может быть, внешний облик вашей фары может несколько отличаться от приведенных на рисунке, да и в данном случае процедура демонтажа блок-фары будет полностью схожей.

Нажмите на фиксирующую защелку, расстыкуйте штекер, соединяющий электроцепь блок-фары. и стопроцентно выньте корпус фары.

После проведения нужных ремонтных либо переделанных работ проведите сборку конструкции в оборотном порядке.

Делаю мануал по разборке-сборке фар без использования фена и духовкиМногие пишут на форумах, что фару можно разобрать только с помощью нагревания строительным феном либо духовкой. вот мой метод разборки для тех, кому эти варианты не подходят:

Расскажу как я делал на прохладную.снял фару, вооружился парой карандашей, канцелярским ножиком и обыденным ножиком на всякий случай.Как разбирал:1 Канцелярским ножиком подрезал герметик по окружности фары, приподнял защелки и подрезал там герметик2 Дальше приблизительно посреди фары небольшим канцелярским ножиком поддел темный пластик в фару подальше от защелки и начал другим ножиком резать герметик. Зачем это было изготовлено: при подрезании герметика пластик незначительно расслабляется, небольшой канцелярский ножик (задняя стена) отгибает этот пластик сильней и в конечном итоге возникает зазор меж корпусом фары и пластмассовым стеклом. Идем дальше3 В этот зазор просовываем обыденный ножик маленький и режем герметик в любом комфортном вам направлении.Соответственно при продвижении в сторону необходимо перемещать небольшой канцелярский ножик. равномерно необходимо втыкать карандаши, чтоб позже снова не страдать с ножиком.На разборку первой фары ушел час. 2-ой — минут 30

Со стороны кажется сложным, но по сути просто (хотя кому как, у меня ранее был опыт работы с семерочными фонарями, а там стекло стеклянное, просто так не отогнется. было трудней). Как говорится — глаза страшатся, руки делают

Сейчас по покраске:Маска фары, которая после покраски темная — она идет раздельно от отражателей и держится на 2-ух шестигранных болтах. Я их откручивал розовыми большенными ножницами. Ну а дальше зашкуривание и покраска.Не запамятовывайте снимать поворотник, а то закрасите совместно с ним)Я его снимал и позже красил раздельно в 1 узкий слой матовой краски. Ночкой видно что светит) Ну а деньком глухомань… Не делайте так))

Сборка фары:1. Я срезал вполне старенькый герметик канцелярским ножиком на корпусе фары и на стекле2. Герметик использовал ADRO либо как он там именуется за 70 рублей. Для фар всегда использую только темный. С прозрачным работать желания нет.Главное отлично склеить фару. Задавшись таковой целью я даже не стал открывать колпачек с тюбика, а просто отрезал нижний кончик тюбика. Обильно намазал по периметру старенького герметика новый и поставил стекло на место. Защелкнул защелки на корпусе фары, обмотал с 2-ух сторон изолентой и плотно придавил.3. От сжатия часть герметика вылезла наружу. Его необходимо размазать по шву и в местах, где не достаточно герметика еще незначительно добавить.

Ну вот фактически и весь процесс. Не забываем бросить фару склеиться перед установкой)

Переделанный Форд Фокус 2 вышел на наш рынок в 2008 году и выпускался прямо до возникновения автомобилей третьего поколения в 2011-м. 1-ое, что очевидно отличало переделанный Focus второго поколения от дорестайла, это фары головного света. Фактически, внутренность фар осталась прежней, поменялась только форма и архитектура. Сейчас разберёмся в том, как снять и разобрать переднюю фару переделанного Форд Фокус 2.

Как поменять лампу поворотника Фокус 3

На снятой фаре, с обратной стороны, повернуть на четверть оборота против часовой стрелки черный разъем питания и вытащить лампу из фары. Затем отсоединить старую лампу и подсоединить новую. Номер лампы поворотника на ФФ3 — PY27/7W (3757A или 3757AK). Далее установить лампу с разъемом обратном в фонарь и повернуть на четверть по часовой.

После этого основной блок фары можно установить обратно. Лампа заднего хода находится в дополнительном блоке на дверце багажника.

Как поменять лампу заднего хода Фокус 3

Для этого понадобится снять дополнительный блок фары на дверце багажника. Разумеется, надо открыть багажник, затем выкрутить винты и отвернуть край покрытия, чтобы добраться к пластиковым черным фиксаторам. Такие же крепят основной блок фары.

Выкрутив фиксаторы, можно снять фонарь и получить доступ к лампе. Меняется она так же, как и остальные: повернуть разъем против часовой, достать лампу, отсоединить старую и подсоединить новую лампочку, после чего установка в обратной последовательности. Номер лампы заднего хода — W16W (921).

Задняя фара (основная) Форд Фокус 3 с обратной стороны.

Повернуть на 1/4 оборота против часовой стрелки.

Вытащить лампу, отсоединить старую и подсоединить к разъему питания новую лампу. Номер лампы есть в описании.

Повернуть разъем на 1/4 по часовой.

Белые штыри-фиксаторы должны войти в пазы.

Закрутить черные пластиковые винты в багажнике.

Дополнительный блок на дверце багажника. Его надо снять для замены лампы заднего хода.

Для этого потребуется отвернуть покрытие.

Проделать тоже с остальными.

Выкрутить пластиковые винты, удерживающие фару.

Повернуть разъем лампы заднего хода на 1/4 против часовой.

Подсоединить новую лампу к разъему. Номер лампы в описании.

Повернуть разъем по часовой.

Прикрепить покрытие багажника.

Какие лампы стоят в фарах

Третье поколение автомобилей Форд Фокус получило свою жизнь в 2010 году, прошло рестайлинг в 2014, а выпуск автомобиля этого поколения был прекращен в 2015 году.

Внешний вид автомобиля Форд Фокус 3

Какие же лампочки головного освещения и габаритов в нем стоят? В зависимости от модификации производитель устанавливал на Форд Фокус 3 либо обычные фары с отражателями, либо линзованные (биксенон с электромагнитной шторкой). Лампы в них, естественно, разные. Итак, лампы, устанавливаемые на Форд Фокус 3 в обычные фары с отражателем:

Дальний – галогенная лампа с цоколем H1 мощностью 55 Вт. Она имеет один питающий контакт (вторым является цоколь) и выглядит примерно так:

Лампа дальнего света Форд Фокус 3

Ближний – галогенная лампочка с цоколем H7 мощностью 55 Вт. Она немного больше предыдущей и имеет два контакта для подключения.

Лампочка ближнего света с цоколем H7 на Форд Фокус 3

Габаритные огни – обычный прибор накаливания мощностью 5 Вт типа W5W. Кстати, такой же используется для освещения номерного знака, вещевого ящика и багажника.

Лампочка габарита Форд Фокус 3

Таблица применяемых ламп в Форд Фокус 3

Место установки	Обозначение по ЕЭК	Мощность, Вт	Внешний вид
Лампа дальнего света	H1	55
Лампа передних противотуманных фар	H11	55
Лампа ближнего света	H7	55
Лампа переднего габаритного огня/лампа освещения багажного отделения/лампа подсветки вещевого ящика	W5W	5
Лампа передних указателей поворота/лампа заднего указателя поворота	PY21W	21
Лампа бокового указателя поворота	WY5W	5
Лампа света заднего хода	W16W	16
Лампа стоп-сигнала	P21W	21
Лампа заднего противотуманного фонаря/заднего габаритного огня	P21/5W	21/5
Светодиоды: фонарей подсветки номерного знака/дополнительного стоп-сигнала/плафона освещения мест водителя и переднего пассажира/плафона освещения мест задних пассажиров	LED	—	—

Как поменять лампу стопа на Фокус 3

Сняв фонарь, надо повернуть на 1/4 оборота (против часовой стрелки) коричневый разъем питания лампы стоп-сигнала и вытащить ее из фары. Затем отсоединить старую лампу и подсоединить новую, после чего вставить разъем с лампочкой в фару и зафиксировать их оборотом на 1/4 по часовой.

Номер лампы стоп-сигнала Форд Фокус 3

Для стопа ФФ3 подходит лампа с номером P21/5W. Но в некоторых моделях с кузовами седан и универсал устанавливают P27/7W (3157K или 3157). Такие лампы производят Sylvania, GE, Philips, Osram и Wagner.

1

Задний фонарь Форд Фокус 3 2012 года (седан). Фонарь понадобится снять, для замены задних ламп. Делается это весьма просто.

5

Пара черных пластиковых винтов фиксирует задний фонарь.

9

Снять фонарь, потянув на себя.

11

Клипса, удерживающая фонарь.

12

Перевернуть фонарь для доступа к лампам.

13

Разъем питания лампы стоп-сигнала.

14

Повернуть на 1/4 оборота против часовой стрелки.

15

Достать лампу из фары.

16

Отсоединить старую лампу и подсоединить новую (номер в описании).

17

Установить лампу в фару.

18

Повернуть на 1/4 по часовой. Установить фонарь в обратном порядке и проверить лампу.

Инструкция полезна? Да 109 Нет

62k

Еще больше полезных советов в удобном формате

Рекомендации по проведению работ

Мы рассмотрим, как произвести замену и как отрегулировать положение осветительных элементов. Все эти мероприятия по силам любому автомобилисту, но требуют аккуратности и четкого выполнения всех рекомендаций.

Замена ламп

Замена лампы ближнего света на Форд Фокус 3 занимает немного времени, но советуем выделить на эту работу хотя бы час, чтобы проводить работы не торопясь. Если у вас есть все необходимое, то можно приступать к началу работе, но предварительно нужно убедиться в том, что не работает именно лампа. Для этого еще нужно проверить специальный модуль – GEM, расположенный со стороны пассажира в блоке предохранителей, это делается на диагностике.

Сразу отметит, что предохранитель ближнего света на Форд Фокус 3 отсутствует, работой данной системы управляет модуль, о котором написано выше. В конструкции есть только предохранитель дальнего света.

Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция:

• В первую очередь открывается и фиксируется капот, после чего снимается клемма с аккумулятора . Это необходимо для того, чтобы исключить возникновение проблем при работе с электрической частью автомобиля, поэтому не забывайте об этом.
• Каждая из фар держится на двух винтах, расположенных в верхней части корпуса , они отворачиваются звездочкой или шестигранником, о которых написано выше. Чтобы вам было проще найти точки фиксации, мы отметили их на фото.

Далее необходимо освободить фиксаторы, расположенные в нижней части корпуса , их два, и проще всего они отжимаются с помощью плоской отвертки с длинным жалом – надавливаете, чтобы уступ вышел из зацепления, и тянете фару наружу. Если отвертки нет, можно аккуратно потянуть корпус на себя, защелки очень прочные и сломаться не должны.

• Когда узел вышел из посадочного места, можно либо продолжать работу около машины или разъединить еще один разъем и достать фару для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
• Далее надо снять резиновую заглушку напротив рассеивателя ближнего света , под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.

Отсоединяете лампу от патрона и вставляете на ее место новое . Цоколь лампы ближнего света на Форд Фокус 3 сделан таким образом, что вставить его на место неправильно невозможно.

Регулировка

Иногда требуется регулировка ближнего света на Форд Фокус 3, для этого нужно следующее:

• В первую очередь нужно провести подготовительные мероприятия: проверить давление в шинах, заполнить бак и положить отягощение в 75 кг на месте водителя.
• Далее машина ставится на ровную поверхность перед стеной на расстоянии 3 метра от нее.
• На поверхности чертятся вертикальные линии, совпадающие с центром фар, и горизонтальная черта по высоте расположения ламп, ниже ее на 35 мм чертится еще одна линия.
• Закрывается одна из фар, после чего корректор выставляется в нулевое положение и с помощью шестигранника на 7 мм проводится регулировка, винты расположены в углу фар, элемент отмечены на фото стрелками. Такой же процесс повторяется и со второй фарой (аналогично регулируются фары на КИА).
