Причины проверки работоспособности вакуумного усилителя тормозов

Тормозная система машины полностью не откажет, даже если сломается усилитель, однако водителю придется приложить намного больше усилий для того, чтобы замедлить движение автомобиля. Явный признак выхода из строя ВУТ – педаль становится «жесткой», а эффективность торможения резко падает. Это приводит к созданию опасной ситуации на дороге.

Кроме того, проявляются и другие признаки:

• свободный ход увеличивается до половины;
• работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
• тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора.. Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

• соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
• потеря герметичности из-за износа диафрагмы;
• поломка воздушного клапана;
• разгерметизация корпуса;
• снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Неисправности усилителя тормозов

Поскольку замещение тормозного усилия производится с помощью вакуума, большинство неисправностей ВУТ связано с потерей герметичности:

• пробой резиновой диафрагмы вследствие критического износа;
• всасывание воздуха по краю корпуса — на стыке между двумя крышками;
• то же, сквозь сальник на штоке ГТЦ;

• проблемы со шлангом отбора разрежения — трещины либо подсос в местах соединений.

Значительно реже встречается отказ внутреннего перепускного клапана, засорение воздушного фильтра и усадка пружины от естественного износа. В очень редких случаях пружина ломается на 2 части.

Однажды мой знакомец столкнулся с интересным эффектом – «семёрка» намертво затормаживалась после запуска двигателя. Неисправности предшествовал постоянный перегрев тормозных дисков и барабанов на всех колёсах. Оказалось, внутри вакуумного усилителя произошли сразу 2 поломки — вышел из строя клапан и сломалась возвратная пружина. При попытке завести мотор ВУТ автоматически срабатывал от вакуума, самопроизвольно выжимая шток основного цилиндра. Естественно, все тормозные колодки схватывали — сдвинуть авто с места было невозможно.

Иногда между фланцем ГТЦ и вакуум-усилителя наблюдается протечка тормозной жидкости. Но эта проблема не относится к поломкам ВУТ, потому что жидкость подтекает из главного цилиндра. Причина — износ и потеря герметичности уплотнительных колец (манжет) внутри ГТЦ.

Мультипликация тормозных усилий

Современный автомобиль в большинстве случаев оснащён двумя промежуточными системами, работающими в качестве преобразователей давления на педаль тормоза в усилие прижима колодок к дискам: гидравлической и вакуумной. Жидкостный контур выполняет одновременно несколько функций.

Его сердцем является главный тормозной цилиндр (ГТЦ), в задачи которого входят:

• Создание высокого тормозного усилия на суппортах путём умножения давления на педали и передачи его в то место приложения.
• Сокращение фрикционного износа движущихся частей за счёт замены механических узлов на гидравлические.
• Распределение тормозного усилия между передними и задними колёсами.
• Обеспечение конструктивной гибкости, заключающейся в создании независимых друг от друга рабочих контуров. Благодаря этому снижается вероятность отказа тормозов.
• Обеспечение технической простоты в сравнении с механическими решениями.
• Упрощение технического обслуживания.

Тем не менее скорости и масса автомобилей настолько велики, что возможностей гидравлической системы недостаточно для того, чтобы усилие на штоке цилиндра можно было считать незначительным.

Какпроверить ВУТ и вакуумный шланг

Приостанавливаем ДВС и прокачиваем остановочнуюсистему, нажав на тормоз шесть-семь раз. Снова заводим авто, держа ногу напедали. Если при запуске ДВС педаль торможения слегка подвинулась вперед, с вакуумникомвсе нормально. Если не подвинулась, проверка усилителя тормозов должна бытьпроведена тщательнее.

Если при прокачивании остановочной системы возникличужеродные шумы, для начала внимательно осматриваем все проводники и клапан,чтобы определить неисправность – возможно, ее причиной стали механическиеповреждения. Внимательно осматриваем основной проводник, соединяющий усилительс коллектором ДВС автомашины.

Проверка вакуумного шланга и обратногоклапана

Причиной неисправности вакуумника может статьклапан. Из-за тяжелых условий работы приходят в негодность резиновые прокладки.Это ведет к дополнительной тяжести клапана в движении или частичному поражениюмембраны. Эти неполадки выявляются уже при визуальном осмотре.

Бываеттак, что в автомашине некорректно работает один из цилиндров. Чаще всего,автовладельцы думают, что причина этому – амортизация свечей зажигания. Нотакое нарушение может быть связано с изъяном вакуумного усилителя тормозов.

Если, проверяя вакуумный шланг, места соединений ивозвратный клапан, вы не обнаружили никаких неполадок, а проблема осталась,тогда идем дальше:

• Запускаеммотор вхолостую.
• Затягиваемручник.
• Просимпомощника надавить на тормоза.
• Используяплоскогубцы, пережимаем вакуумный шланг, предварительно обмотав его тряпочкойдля избежания повреждения.
• ЕслиДВС не троит и функционирует стабильно, это говорит о неисправности именновакуумника.

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

Первый способ

Самый простой вариант:

• запустить мотор, дать поработать ему около 10 минут;
• заглушить двигатель;
• выжать тормоз полностью, создав вакуум в усилителе;
• отпустить педаль, заново выжать.

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких-либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Третий способ

Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.

Четвёртый способ

Вот что ещё можно сделать:

• отсоединить шланг от впускного коллектора;
• штуцер заглушить резиновой пробкой — можно трубку не снимать, а просто пережать рукой;
• завести мотор, дать ему поработать минут 10;
• выжать тормоз.

Если обороты ДВС изменятся — повысятся или понизятся — усилитель травит воздух, нужно ремонтировать. В первую очередь следует проверить пережатый шланг — может, на нём трещины. При тесте лучше его снимать, а штуцер надёжно закрывать.

Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Что нужно сделать если вакуумный насос вышел из строя

1) определить, где располагается вышедший из строя насос;
2) снять его;
3) установить новый вакуумный насос;
4) проверить тормоза, чтобы убедиться в нормальной работе системы вакуума;
5) проверить работу тормозов и системы вакуума в движении.

Рекомендации к вакуумному насосу

Срок службы вакуумного насоса не ограничен и отдельное техобслуживание этого агрегата не предусмотрено. Его осмотр проводят, когда он выходит из строя. Если вы заподозрили, что он неисправен, обратитесь к специалисту.

Насколько важен вакуумный насос?

Если в работе вакуумного насоса возникнут сбои, тормоза не будут нормально функционировать и езда на автомобиле станет опасной. Неисправный насос необходимо немедленно заменить.

Зачем нужен ВУТ в автомобиле

В легковых машинах применяется только гидравлическая система привода тормозов. Водитель нажимает на педаль, тем самым через шток создает давление на находящуюся за поршнем тормозного цилиндра рабочую жидкость.

В соответствии с законами физики давление в любой точке жидкости одинаково, сама она не сжимается, поэтому в подсоединённых через трубки тормозных магистралях исполнительных цилиндрах механизмов каждого из колёс давление начнёт выдвигать поршни.

Упираясь в тормозные колодки, поршни передадут усилие на пару трения фрикционных накладок с тормозными дисками или барабанами. Автомобиль начнёт замедляться.

Несмотря на специально подобранные материалы накладок, прижимать колодки к дискам надо с очень большим усилием. Ведь мощность тормозов автомобиля, то есть их способность быстро превратить кинетическую энергию всей массы машины в тепло, настолько велика, что в несколько раз превышает мощность двигателя.

Несмотря на то, что усилие давления на педаль за счёт гидравлического преобразования величины сдвига в силу в разы меньше, чем развиваемое на колодках, абсолютное его значение слишком велико.

В качестве примера можно привести всё те же гоночные автомобили Формулы 1, где гонщики вынуждены сотни раз прикладывать к педали силу в 150-200 кг. Понятно, что для гражданских машин это неприемлемо.

Отсюда и вытекает необходимость использования дополнительных усилителей. В автомобильной технике самым простым и эффективным способом оказалось применение энергии вакуума, который создаётся во впускном коллекторе двигателя внутреннего сгорания.

Хотя, например, в дизельных моторах так не получится, там приходится использовать дополнительный вакуумный насос.

Выбор

Дадим несколько рекомендаций относительно выбора нового вакуумного усилителя.

Критерий выбора

Требуемые параметры

Стоимость хорошего вакуумника сейчас составляет около 2,5 тысячи рублей. Это не самые дорогие, но и не дешевые китайские варианты. Оптимально для ВАЗ 2109

Настоящая упаковка, применяемая подлинным производителем, выполняется из гофрированного картона

На этикетке должны хорошо считываться — номер партии выпуска, дата производства детали и название непосредственно самого производителя

Покупать у базарных торговцев не стоит. Есть множество хороших, проверенных магазинов запчастей в любом городе. Не постесняйтесь попросить сертификаты, документы на детали

Выбираем грамотно

Сейчас на рынке достаточно много подделок. Такие детали стоят как оригиналы, а вот служат в разы меньше.

Инструкция по замене

В подавляющем большинстве случаев владельцы «семёрок» меняют вакуум-усилитель в сборе, поскольку ремонт агрегата не всегда даёт положительный результат. Основная причина — трудности со сборкой, точнее, восстановлением герметичной заводской вальцовки корпуса.

Для замены не требуются особые условия и специальные приспособления, работы производятся в гараже или на открытой площадке. Используемые инструменты:

• набор головок с удлинителем и воротком на трещотке;
• ключ накидной размером 13 мм;
• ключ рожковый 7 мм и штангенциркуль с глубиномером для регулировки;
• отвёртка плоская и «крестовая»;

• пассатижи.

  С помощью штангенциркуля — «колумбика» удобнее всего регулировать вылет штока на новом усилителе тормозов

Замена ВУТ производится в таком порядке:

• Ослабьте хомут и отсоедините вакуум-шланг от штуцера обратного клапана.

  Вакуумный патрубок можно снять вместе с обратным клапаном, аккуратно поддевая плоской отвёрткой

• Пользуясь головкой 13 мм и воротком с удлинителем, открутите гайки крепления главного тормозного цилиндра.

  Откручивать крепёжные гайки удобнее головкой на длинном воротке

• Аккуратно снимите ГТЦ со шпилек и отодвиньте в сторону, насколько позволяют тормозные трубки.

  Откручивать и отсоединять тормозные трубки не обязательно, достаточно снять ГТЦ со шпилек и сместить в сторону

• Перейдите в салон и освободите доступ к 4 гайкам крепления агрегата. Для этого демонтируйте нижнюю декоративную накладку рулевой колонки (держится на 4 винтах).
• Отсоедините рычаг педали от толкателя, вытащив стопорное кольцо и металлический штифт.

• Накидным ключом 13 мм отверните крепёжные гайки и снимите вакуум-усилитель со стороны моторного отсека.

  Корпус агрегата прикручен со стороны салона на 4 гайки, 2 верхних прячутся под обшивкой

Сборка выполняется аналогичным образом, только в обратном порядке. Перед установкой нового ВУТ обязательно следует отрегулировать длину выступающей части штока, дабы обеспечить педали тормоза небольшой свободный ход. Как производится регулировка:

• Вытащите пластиковый буферный вкладыш со стороны фланца ГТЦ, утопите шток до упора.

• Пользуясь глубиномером (или другим измерительным прибором), замерьте длину головки штока, выступающей над плоскостью корпуса. Допустимый диапазон — 1…1,5 мм.

  Замер производится при утопленном штоке, для удобства используется штангенциркуль с линейкой

• Если шток выступает меньше или больше указанных пределов, аккуратно ухватитесь за стержень пассатижами и отрегулируйте вылет, вращая головку ключом 7 мм.

  Регулировку штока можно выполнять прямо на автомобиле после установки ВУТ

Также перед установкой рекомендуется обработать резиновые элементы густой нейтральной смазкой — это продлит ресурс агрегата.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Способы проверки усилителя

Существует четыре основных варианта испытания
вакуумного усилителя тормозов. Для начала, необходимо завести ДВС, поскольку
лишь подача вакуума от мотора позволяет усилителю корректно функционировать.

Троение
двигателя при нажатии на педаль тормоза

Если вакуумник пропускает воздух, то в процессе
работы ДВС появляются пропуски зажигания. Такое случается вследствие
повреждения мембраны или внутреннего клапана. Такая поломка ведет к нарушению
наилучшей пропорции воздуха и горючего – в этом случае говорят о троении двигателя. Чтобы это
проверить, запускаем мотор вхолостую и жмем на тормоза.

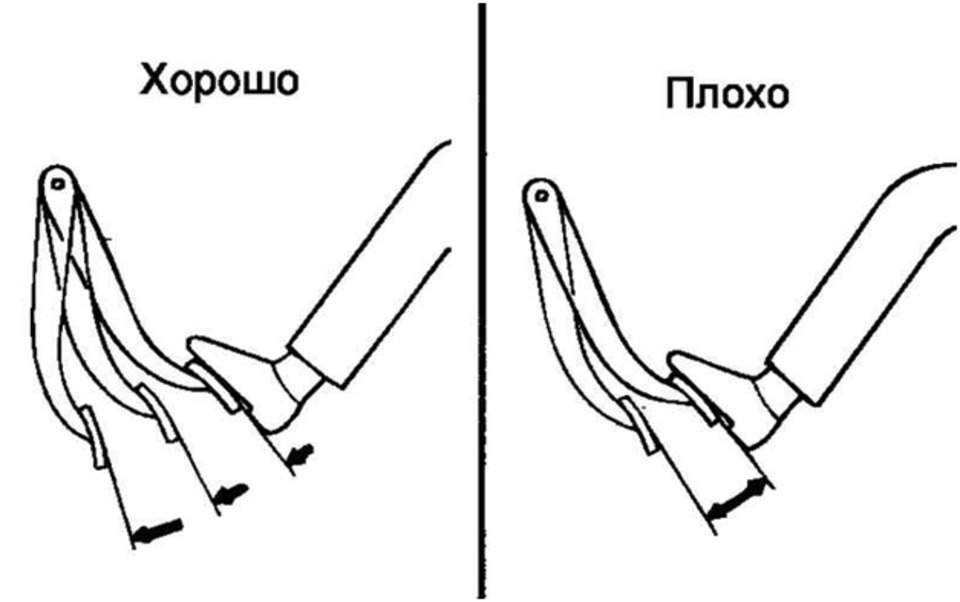

Включаем ДВС и даем ему поработать вхолостую около
пяти минут. Потом выжимаем тормоз до конца. Это нужно для образования в
остановочной системе вакуума. Отпускаем тормоз и опять давим до упора.

При неисправности вакуумного усилителя тормозов мы
увидим, что амплитуда педали во второй раз окажется существенно короче. Если же
педаль двигается одинаково и при начальном, и при повторном испытании, то узел
не поврежден.

Проверка
вакуума двигателя вакуумметром

Если результаты предыдущих тестов вызывают сомнения,
то лучше продиагностировать ВУТ на достаточное поступления вакуума. В этом нам
поможет вакуумметр.

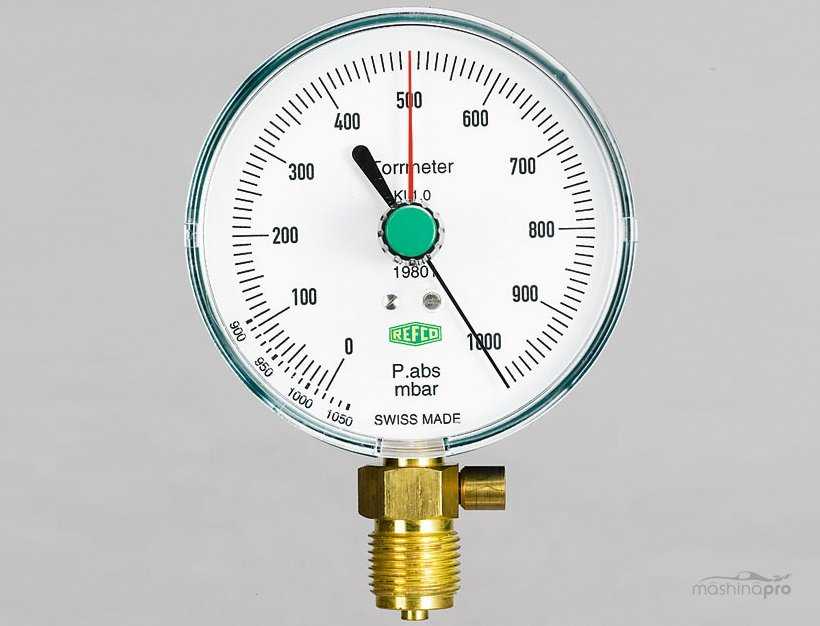

Автомобильный вакуумметр
Автомобильный вакуумметр

1. Отсоединяем
   вакуумный шланг от усилителя и подключаем через тройник, обеспечивая
   возможность использования вакуумметра.
2. Заводим
   ДВС.
3. Смотрим
   на датчик: если на нем отображается значение меньше 400-450 мм ртутного столба,
   значит, вакуум выходит через трещину или негерметичный уплотнитель впускного
   коллектора, шланг, негерметичный уплотнитель головки блока цилиндров либо
   другие механизмы.

Проверка
ВУТ ручным вакуумным насосом

Вот мы и подошли к тому, как проверить механизм,
используя ручной вакуумный насос. Пожалуй, это наиболее действенный метод. На
проверку уйдет совсем немного времени.

1. Даем
   ДВС поработать вхолостую на протяжении 15 минут, до выхода на рабочую
   температуру.
2. Заглушаем
   ДВС и отсоединяем вакуумный проводник от возвратного клапана усилителя
   тормозов.
3. Подсоединяем
   к клапану ручной вакуумный насос.
4. Подаем
   напор вакуума на механизм до 500 мм ртутного столба.
5. Выжидаем
   пять минут: если ВУТ исправен, он будет держать вакуум.
6. Жмем
   на остановочную педаль (насос при этом не отсоединяем) – при неповрежденном устройстве
   вакуум снизится на 125-250 мм ртутного столба. Если показатель останется таким
   же или снизится до нуля, значит, вакуумный помощник поврежден.

Проверка
обратного клапана ВУТ

Проконтролировать работу возвратного клапана можно
двумя способами: указанная деталь демонтируется, проверка производится при
работающем моторе и выжатой педали остановки ТС.

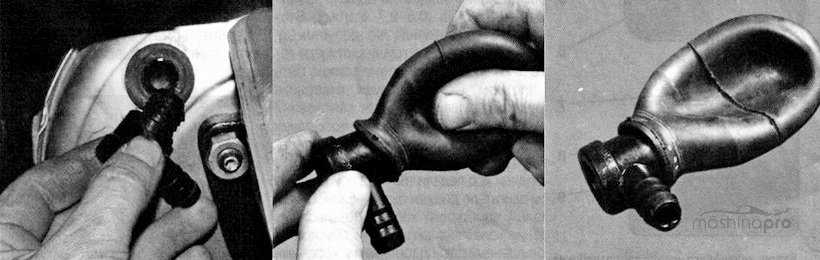

Снимаем клапан. Дуем в штуцер, ранее присоединенный
к ВУТ, используя жесткую резиновую грушу от ареометра. Можно подуть и ртом – в
неповрежденном клапане воздух проходит свободно. Потом втягиваем воздух из
штуцера. Нормально работающий клапан не будет пропускать воздух. Нарушения в
этом процессе говорят о повреждении клапана вакуумного помощника.

Диагностика обратного клапана ВУТ
Проверка обратного клапана ВУТ

Но снятие возвратного клапана – не лучшая проверка,
так как в процессе демонтажа можно нарушить герметичность конструкции. Поэтому
лучше использовать второй вариант:

1. Заводим
   мотор на пару минут.
2. Выжимаем
   до конца на педаль замедления хода и выключаем мотор.
3. Неповрежденный
   возвратный клапан закроется. Поскольку со стороны коллектора отсутствует
   разрежение, а в отсеке останется вакуум, для удержания педали не надо
   прикладывать дополнительную силу.
4. Если
   педаль остановки ТС сразу потянется кверху, то возвратный клапан системы
   поврежден.

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

• На главном цилиндре заметны следы подтекания тормозной жидкости;
• Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
• Педаль тормоза попросту не нажимается.

Замена

Для выполнения ремонта главного тормозного цилиндра ВАЗ 2110 его потребуется сперва разобрать, после чего установить новый элемент.

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

От трубопровода аккуратно отсоедините главный цилиндр. Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами. Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно. Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем. После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость. Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке. Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью

Хорошая альтернатива — изопропиловый спирт. Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой. Тщательно избегайте попадания на главный цилиндр топлива или керосина

Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд

После обработке сразу высушите и протрите уплотнители. Поверхность поршня и зеркала обработайте, удалив всю ржавчину. При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния. Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки. При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

Прокачка

Если вы думаете, что после замены главного тормозного цилиндра можно спокойно выезжать на дороги, то вы ошибаетесь. На самом деле полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя прокачку.

Грамотная прокачка позволит обеспечить эффективность работы нового установленного главного цилиндра.

Процедура не сложная, но требует соблюдения инструкции:

• Найдите человека, который вам поможет в этом деле. Один будет возле машины, а второй — непосредственно в салоне.
• Накачайте тормозную педаль путем нескольких нажатий на нее.
• Помощник зажимает педаль, а вы тем временем немного откручиваете штуцер на одной из трубок тормозной системы.
• При этом должен выйти воздух, а также небольшая порция тормозной жидкости. Не пугайтесь течи, это вполне нормально.
• Обратно затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
• Командуйте помощнику опускать деталь.
• Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
• Подобными действиями прокачивается каждый из четырех контуров.
• Предварительно убедитесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.

Собственно, на этом ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такого автомобиля как ВАЗ 2110 подсказывает, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним нужно быть готовым.

Не нашли интересующую Вас информацию? на нашем форуме.

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

• вакуумным шлангом утрачена герметичность;
• диафрагма неисправна;
• клапана утратили свои свойства;
• в камерах нарушена герметичность;
• пружина возврата вышла из строя.

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

• Разгерметизация вакуумного трубопровода. По нему происходит разрежение, необходимое для нормальной работы тормозной системы. Соответственно, если в него будет подсос воздуха извне, то ВУТ работать не будет. Разгерметизация (подсос воздуха) от старости резины может произойти в самых разных местах — в резиновых шлангах, местах соединений, хомутах.
• Неисправность обратного клапана. Его задача состоит в удалении воздуха из тормозной системы и недопущения попадания его как в саму систему, так и в главный тормозной цилиндр. Неисправным может быть как сам клапан, например, по причине естественного износа, так и по причине значительного износа резиновых его уплотнений.
• Разгерметизация рабочих камер вакуумного усилителя. Это достаточно редкая причина, которая происходит, чаще всего, из-за механического повреждения ВУТ. Например, при ремонте или ДТП.
• Разрыв диафрагмы. Это критическая поломка, поскольку она возникает внутри самого усилителя, а он обычно является неремонтопригодным, соответственно, подлежит замене. При этом усилитель будет травить воздух, и издавать шипение.
• Образование в ВУТ дополнительного зазора. Дело в том, что в результате эксплуатации машины и в частности механизма крепления вакуумного усилителя его мембрана немного сдвигается вперед, из-за чего на самом деле водителю легче давить на педаль тормоза. Однако в результате этого возникает лишний зазор в креплении, из-за которого порой может возникать стук при резком торможении. Чтобы решить эту проблему достаточно отрегулировать шток, переместив его немного вперед. Подобный ремонт возможен как в условиях гаража, так и в автосервисе.

А еще интересно: Шевроле Нива 2019-2020: характеристики, цена, фото и видео-обзор

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Поломка усилителя не приводит к полному отказу тормозной системы, но для замедления машины нужно прилагать гораздо больше физических усилий. Первый и главный симптом выхода из строя ВУТ – резкое снижение эффективности торможения и ощущение «жесткости» педали. Проявляются и другие признаки:

• увеличение свободного хода (примерно до половины);
• нестабильная работа силового агрегата, особенно на холостом ходу;
• механизм продолжает замедлять авто после отпускания педали – тормоза «клинят».

Указанные выше признаки неисправности вакуумного усилителя тормозов возникают по таким причинам:

• подсос воздуха через порыв либо неплотное соединение шланга отбора вакуума;
• износ диафрагмы, ведущий к потере герметичности;
• выход из строя воздушного клапана;
• разгерметизация корпуса;
• снижение упругости пружины.

Первая причина легко устраняется в собственном гараже, главное, – проверить «вакуумник» на работоспособность. Уплотнение соединений либо замена патрубка не составит большой проблемы. Другой вопрос – поломка усилителя, обычно механизм приходится менять целиком.

Кроме того, проявляются и другие признаки:

• свободный ход увеличивается до половины;
• работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
• тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

• соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
• потеря герметичности из-за износа диафрагмы;
• поломка воздушного клапана;
• разгерметизация корпуса;
• снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Сборка и обработка изделия

До осуществления обработки и сборки требуется тщательно очистить все детали ВУТ, а если требуется, то заменить их. Рабочие детали еще можно промыть в обычном бензине, это делается со всеми элементами усилителя, кроме уплотнительного общего кольца, а после этого можно высушить детали струей воздуха. Далее проводится регулировка и сборка усилителя, сначала в основание вставляется кольцо и манжета, а после фиксируется их расположение. Закрепляется корпус на устройстве, а затем диафрагму желательно смазать тальком и установить ее на корпусный фланец. Теперь в диафрагму вкладывается опорное кольцо, а само изделие вставляется в оболочку опорного диска. Эта операция будет общей как для Москвича, так и для ваз 2109, так как конструкция усилителя везде единая.

Центральный клапан желательно покрыть дисульфидом молибдена, а после этого требуется удалить излишки этого порошка с детали. Теперь на клапан можно надеть опорную шайбу, а затем клапан установить на шайбе для фиксации. Далее в собранный узел следует вложить диафрагму, установить пружину и тарелку, а далее через отверстия вставить сам шток. Технологическим специальным винтом соединяется шток и корпус, при этом общая поверхность корпуса должна быть обработанной смазкой. Собирается крышка с клапаном, устанавливается пружина и надевается кольцо, а затем собирается крышка с корпусом.

Принцип работы вакуумного усилителя

Соединяется крышка с корпусным основанием, снимается усилитель и устанавливается на стенд для регулировки. Смазывается резьба регулировочного общего винта, чтобы защитить изделие от самоотвинчивания, при этом винт должен входить в шток до тех пор, пока поршень не будет передвигаться внутрь усилителя. Болт регулировочный смазывается для защиты от самоотвинчивания, а далее вворачивается в шток. Толкатель вставляется в корпус общего поршня и вворачивается втулка до упора. Теперь устанавливается фильтр и чехол, заворачивается контргайка и вилка на резьбу толкателя. Далее усилитель еще проходит ряд проверок на специальном стенде, требуемом для контроля работы.

Как заменить обратный клапан?

Вакуумный усилитель отвечает за создание вакуумного давления, которое может использоваться двигателем для повышения давления. В случае неисправности клапана вакуумное давление, создаваемое усилителем, не может быть эффективно использовано для питания тормозов.

В случае неисправности давление в тормозах обычно меньше, чем нужно. Это может привести к авариям, так как тормоза не смогут функционировать в полную силу.

 Шаг 1 — Найдите тормозной обратный клапан.

Найдите обратный клапан тормоза, чтобы начать работу над ним. Обратный клапан тормоза обычно расположен в области двигателя автомобиля, где двигатель соединяется с вакуумным усилителем. Это соединение может быть дополнительно идентифицировано путем поиска вакуумной линии.

 Шаг 2 — Удалить зажимы.

У большинства вакуумных линий есть зажимы, удерживающие их на месте. Прежде чем снять вакуумную линию, чтобы перейти к следующему шагу, нужно аккуратно убрать все зажимы

Осторожно снимите зажимы, чтобы избежать повреждения вакуумной линии. Вы будете подключать ту же вакуумную линию в конце процесса

 Шаг 3 — Снимите тормозной обратный клапан.

После снятия вакуумной линии появится полный доступ к обратному клапану тормоза. Теперь можете легко снять клапан. Используйте отвертку, чтобы ослабить винты вокруг, и гаечный ключ для клапанов. Как только это сделаете, можете легко вытащить клапан. Затем с помощью ручного вакуумного насоса подайте вакуум на входной конец клапана. Вакуум должен составлять от 15 до 20 градусов. Если насос показывает потерю, это означает, что клапан неисправен.

 Шаг 4 — Установите новый тормозной обратный клапан.

В обратном порядке процесса, который вы прошли, чтобы снять старый тормозной обратный клапан, установите новый на усилительный механизм. Затяните клапан гаечным ключом, а винты — отверткой. После того, как установили новый клапан, снова подсоедините вакуумную линию, полностью изменив процесс, который использовали для его отсоединения.

 Шаг 5 — Проверьте тормоза.

После завершения установки запустите двигатель и проверьте тормоза. Если давление и мощность тормоза все еще кажутся низкими, возможно, проблема в вакуумном усилителе.

Что такое ВУТ?

Вакуумный помощник — прочная конструкция, задача которого состоит в усилении физической силы водителя. Это очень важная деталь в тормозной системе. Только сильный человек способен «надавить» на тормоза так, чтобы все колодки одномоментно сжались.

«Вакуумник» создает такое сильное усилие благодаря разряжению воздуха. С конструктивной точки зрения ВУТ имеет вакуумную и атмосферную камеру.

Первая соединена с впускным коллектором, в то время как вторая соединяется с первой толкателем после нажатия на тормоз. Толкатель оснащен специальным клапаном. Как только шток присоединяется к диафрагме, возникает перемещение тормозной жидкости (ТЖ) к цилиндрам.

После того, как водитель отпускает педаль, диафрагма принимает свое начальное положение, что провоцирует снижение давления и расхождение колодок.

Усилитель берет разряжение либо из впускного коллектора, либо через специальные насосы. Последние устанавливаются на современные машины. Насосы классифицируются на электрический и механический. Наличие дополнительных насосов повышает надежность тормозной системы и не только.

Подведем итоги

Как видно, вакуумник ВАЗ или любой другой машины является важным и ответственным элементом.  От качества его работы напрямую будет зависеть усилие, которое водитель должен прикладывать при торможении. Само собой, любые неполадки в системе тормозов требуют немедленной диагностики и устранения. Также признаки, рассмотренные выше, позволяют определить возможные проблемы ВУТ, что позволяет вовремя выявить неисправность.

В качестве итога отметим, что вся  тормозная система нуждается в регулярной проверке, а также своевременном обслуживании

Следует правильно подходить к выбору тормозных колодок, замечать случаи, когда педаль тормоза стала твердой или мягкой, обращать внимание на скрип при торможении, вовремя смазывать направляющие суппортов, менять тормозную жидкость, прокачивать тормоза и т.д.. Только такой подход позволяет утверждать, что тормозная система обслужена и находится в исправном состоянии

Также исключительно в сочетании с правильно подобранной резиной/дисками и полной работоспособностью всех дополнительных систем (например, ABS) водитель получает полный контроль над авто и максимальную безопасность при езде и торможении.

Только такой подход позволяет утверждать, что тормозная система обслужена и находится в исправном состоянии. Также исключительно в сочетании с правильно подобранной резиной/дисками и полной работоспособностью всех дополнительных систем (например, ABS) водитель получает полный контроль над авто и максимальную безопасность при езде и торможении.
