А вы знаете, зачем нужна на рено дастер крышка двигателя

Как и когда следует менять прокладку

Любая прокладка со временем изнашивается. Это касается абсолютно всех типов уплотнений, используемых в конструкции данного силового агрегата. Прокладка клапанной крышки клапана не исключение. Из-за некачественного материала или несоблюдения технологии установки она может потерять свои свойства и начать пропускать отработанное масло наружу. Определить этот факт несложно, достаточно осмотреть место соединения клапанной крышки и головки блока цилиндров.

Если имеется течь, то на этом месте будет присутствовать масло и множество грязи, налипшей на него при движении. Проникновение воздуха внутрь блока приведет к снижению мощности ДВС. Когда же нужно менять прокладку под клапанной крышкой? Этот вопрос неоднозначный, потому что с материалом за время эксплуатации обычно ничего не происходит, если в предыдущий раз не была нарушена технология ее установки.

Обычно замена данной детали выполняется в следующих случаях:

1. Во время осуществления любого вида ремонта ДВС, связанного с поднятием клапанной крышки.
2. При выявлении утечки масла, когда прокладка в одном из мест начинает пропускать.
3. Во время снятия блока и проведения восстановительных работ.

Как часто надо менять прокладку крышки клапанов

Интенсивность замены прокладки под клапанной крышкой зависит от вида и характера поломок, возникающих в ДВС. По регламенту данная процедура не предусматривается, если только не будет производиться ремонт мотора. Если в двигателе сильно изношена поршневая пара, кольца, гидрокомпенсаторы или нужно выполнять ремонт клапанов, но решили повременить, то вероятность скорой замены достаточно велика. Также необходимость в повторной и последующей заменах обязательно будет возникать, если с мотором есть технические проблемы. Так, например, прокладка клапанной крышки должна будет заменена при каждой процедуре регулировке клапанов, так как аккуратно снять ее не получиться.

Когда и зачем менять прокладку клапанной крышки

Прокладка крышки распредвала механизма газораспределения представляет собой плоское уплотнительное изделие, которое применяется для герметичного присоединения крышки. Металлические поверхности блока и крышки пусть и обладают идеально гладкими контактными буртами, но все-таки между ними обязательно останется щель. Прокладка за счет свой упругой структуры и способности сжиматься, обеспечивает должную герметичность соединения. Прокладки крышки распредвала изготавливаются из разных материалов:

• резина;
• специальный пропитанный картон;
• паронит;
• различные полимерные материалы.

При выборе прокладки важно учитывать температуру, до которой нагревается блок. Она может стать причиной протечки, так как материал при воздействии масляной среды и высокой температуры может размягчиться, из-за чего окажется выдавлена или продавлена насквозь

Важно. Необходимо закручивать винты клапанной крышки равномерно и с одинаковым усилием, чтобы прокладка была сдавлена с равномерным усилием во всех точках контакта с металлическими деталями

Особенности замены прокладки крышки клапанов

Если вы обнаружили, что прокладка крышки пришла в негодность? Из-под нее просачивается отработанное масло? Это явный признак повреждения данного уплотнительного элемента. Пришло время ее заменить, но как это правильно сделать. Стоит озвучить несколько особенностей данного процесса:

1. Чтобы новая прокладка плотно легка на место, нужно тщательно удалить все остатки от предыдущего уплотнения.
2. При выполнении чистки места прилегания деталей следует использовать неострый и неметаллический предмет, чтобы не поцарапать поверхности на деталях.
3. При затягивании винтов нужно действовать правильно, то есть, выполнять данную процедуру равномерно, чтобы резиновая прокладка не была выдавлена наружу.

Следует использовать качественные материалы. Это касается как самой прокладки, так и герметика, который применяется дополнительно для обеспечения герметичности прилегания деталей.

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

• динамометрический ключ;
• набор ключей;
• набор торцовых головок;
• «Torx»;
• отвертка.

Этапы

Для тех, кто не в курсе, как поменять и выбрать прокладку головки блока цилиндров, опишем весь процесс пошагово

Также расскажем, почему важно соблюдать очередность затяжки болтов

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

1. Обесточиваем систему, отсоединив минусовую клемму АКБ.
2. Выставляем поршень 1-го цилиндра в ВМТ.
3. Сливаем ОЖ.
4. Снижаем давление в системе.
5. Отсоединяем приемный патрубок глушителя от коллектора.
6. Убираем крышку ГБЦ.
7. Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
8. Открутив и ослабив гайки, отодвигаем кронштейн в бок.
9. Отсоединяем шланги охлаждающей системы.
10. Отсоедините тягу привода дроссельной заслонки.
11. Отсоединяем провода от масляного датчика в картере силового агрегата.
12. Отсоединяем другие провода и колодки.
13. Демонтируем крышку и ремень.
14. Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
15. Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
16. Открутив болты и гайку, снимаем крышку, которая расположена сзади.
17. Снимаем оставшиеся шланги, колодки и провода.
18. Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
19. Полностью выкручиваем все болты.
20. Вынимать нужно с шайбами.
21. Демонтируем головку.
22. Теперь можно снять прокладку ГБЦ.
23. Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
24. Почистите поверхности, которые будут соприкасаться с прокладкой.
25. Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
26. Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
27. Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
28. Также соблюдайте момент. Он индивидуален для каждой модели авто.
29. Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
30. На этом замена завершена.

Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Перечень модификаций ДВС

Изначально характеристики двигателя корректируются производителем для различных автомобилей Renault, поэтому моторам F4R присваивается несколько индексов. Например, для Renault Duster используются индексы 400 (полный привод), 402 (АКПП), 403 и 405 (МКПП).

Вариант впускного коллектора F4R

Высота подъема клапанов в ДВС F4R730 составляет 9,999 мм и 10,998 мм (впуск/выпуск, соответственно). В модификациях F4R701, 740, 741 и 780 составляет 10,014 мм и 10,009 мм (впуск/выпуск, соответственно).

Базовый мотор комплектуется короткими пружинами клапанов 41,3 мм, а все остальные модификации имеют пружины другой длины – 43,57 мм в свободном положении. Фазы газораспределения отличаются на 3 и 19 градусов (впуск/выпуск, соответственно).

Турбо версия F4Rt

Кроме атмосферных модификаций силового привода, производитель выпускает турбо версию F4Rt со следующими характеристиками:

• мощность – от 168 л. с.;
• крутящий момент – от 340 Нм;
• нагнетатель – турбина;
• топливо – АИ-95/98.

Герметик вместо резиновой прокладки

В конструкции ГБЦ и клапанной крышки некоторых авто вместо резиновой прокладки используется анаэробный герметик. Нашим автолюбителям технология известна по 16-клапанному двигателю, впервые установленном на ВАЗ 2112. В нем крышка клапанов представляет собой единую деталь с верхней постелью распредвалов. Благодаря своим физико-химическим свойствам, анаэробные составы стойко переносят высокие температурные нагрузки и вибрации. Но двигатели такой конструкции нуждаются и в периодическом переуплотнении верхней постели распределительных валов. Чтобы надолго устранить течь в системе смазки, учитывайте следующее:

нельзя наносить вместо анаэробного состава специальные герметики на силиконовой основе; зона нанесения состава строго ограничена;
соблюдайте последовательность и момент затяжки болтов

Это важно и для герметичности соединения, и для соблюдения геометрии постели распределительных валов;

• тщательно обезжирьте поверхность и очистите остатки старого герметика. Для этих целей отлично подойдет скотч-брайт, смоченный в 647 растворителе;
• если температура привалочных плоскостей ниже 5°С, перед нанесением некоторых герметиков рекомендуется применение состава для предварительной активации поверхности и увеличении адгезии;
• скорость полимеризации зависит от зазора между привалочными плоскостями и может длиться от 1 до 24 часов. Поскольку вы не сможете проверить зазор между постелью и ГБЦ, не заводите автомобиль после установки крышки как минимум 12-16 часов.

Снятие и замена прокладки

Для выполнения работы потребуются средство для очистки впускного трубопровода двигателя, новое уплотнительное кольцо.

Замечание

Работа показана на двигателе, у которого дроссельная заслонка имеет электропривод. На двигателе, где дроссельная заслонка с механическим приводом при выполнении работы потребуется отсоединить трос привода.

Работу выполняем в следующем порядке:

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

3. Снимаем корпус воздушного фильтра.

Важный момент

Выполняя следующую операцию, удерживайте дроссельный узел электроприводом вверх, чтобы средство для очистки не могло стекать по оси дроссельной заслонки и попадать внутрь механизма. Во избежание выхода дроссельного узла из строя не пытайтесь смыть отложения, распыляя очиститель, при этом растворенные отложения непременно попадут между втулками и осью дроссельной заслонки. Безопаснее размякшие от очистителя отложен’**3 vдaлить чистой ветошью.

7. Распыляем небольшое количество очистителя на отложения в патрубке дроссельного узла, как со стороны входа, так и выхода. Протираем дроссельный узел чистой ветошью. При необходимости процедуру повторяем, а по окончании очистки продуваем сжатым воздухом от компрессора или ножного насоса.

8. Снимаем уплотнительное кольцо.

9. Устанавливаем дроссельный узел в обратной последовательности, заменив уплотнительное кольцо новым. Болты крепления затягиваем моментом

10. Остальные детали устанавливаем в обратной последовательности.

Руководство по обслуживанию и ремонту Рено Дастер

https://youtube.com/watch?v=ILZ2RSddjKY

Ошибки, которые совершают начинающие механики

Ошибки при установке прокладки – это еще одна причина для замены. Как говорилось выше, что в процессе замены нужно тщательным образом очистить плоскости прилегания. Если этого не сделать, то в скором времени уплотнитель потечет и его придется менять.

На часто начинающие механики спешат и забывают про этот момент.

Еще одна частая ошибка – пренебрежение динамометрическим ключом. Крепеж затягивают достаточно сильно. При этом уплотнительный элемент пережимается, выдавливается и ни об каком уплотнении речь идти уже не может.

Также уплотнитель за счет неправильной затяжки прижимается к плоскостям неравномерно.

Двигатель

Поменять антифриз Renault DusterУстановка бензонасоса Рено Дастер своими рукамиЗамена блока управления двигателем Рено ДастерЗаменить водяной насос Renault ДастерКак снять впускной коллектор Renault DusterКак заменить втулку на стартере Renault Duster своими рукамиРемонт втулки шатуна Рено Duster своими рукамиКак снять выпускной коллектор Renault DusterЗаменить гидрокомпенсаторы Рено Duster своими рукамиПоменять головку блока цилиндров Renault Дастер своими рукамиРемонт датчика давления масла Renault DusterУстановка датчика детонации Рено DusterЗаменить датчик кислорода Рено DusterРемонт датчика коленвала Рено Duster своими рукамиЗамена датчика массового расхода воздуха Renault DusterПоменять датчик охлаждающей жидкости Рено ДастерУстановка датчика распредвала Renault DusterКак заменить датчик температуры Рено DusterПоменять датчик уровня топлива Рено Дастер своими рукамиКак заменить датчик холостого хода Рено DusterПоменять дмрв Renault DusterСнятие клапанной крышки Renault Дастер своими рукамиЗаменить компрессор кондиционера Рено ДастерКак поменять кран отопителя Рено Дастер своими рукамиСнять крышку двигателя Рено DusterПоменять масло в акпп Renault ДастерЗаменить масло в двигателе Renault ДастерРемонт маслосъемных колпачков Рено ДастерЗамена маслосъемных колец Renault ДастерУстановка масляного насоса Рено ДастерРемонт направляющих втулок клапанов Рено ДастерЗаменить натяжитель цепи грм Рено DusterРемонт натяжного ролика ремня генератора Renault DusterУстановка опор двигателя Рено Дастер своими рукамиЗамена охлаждающей жидкости Renault ДастерЗаменить подушки двигателя Renault ДастерЗаменить подшипник коленвала Renault ДастерКак заменить помпу Renault Duster своими рукамиПоменять поршневые кольца Renault ДастерПоменять прокладку гбц Renault DusterЗаменить прокладку головки блока цилиндров Рено ДастерУстановка прокладки клапанной крышки Рено Дастер своими рукамиУстановка прокладки коллектора Рено Дастер своими рукамиУстановка радиатора кондиционера Renault DusterЗаменить радиатор печки Renault Дастер своими рукамиЗамена распредвала Рено ДастерКак заменить расширительный бачок Renault Дастер своими рукамиЗаменить ремень генератора Рено Duster своими рукамиКак поменять ремень грм Renault DusterКак поменять ремень кондиционера Renault Дастер своими рукамиПоменять сальник двигателя Renault DusterЗамена сальника коленвала Рено DusterЗамена сальника распредвала Рено ДастерПоменять сальники клапанов Renault ДастерУстановка стартера Рено DusterУстановка термостата Renault ДастерРемонт топливного насоса Рено DusterРемонт цепи грм Рено DusterЗамена шкива коленвала Renault Дастер

Список моделей авто, в которых устанавливался

Конструировался мотор F4R для использования в качестве силового привода следующего модельного ряда производителя Renault:

• Megane 2 – компактный седан, универсал, хэтчбэк и купе;
• Duster – компактный кроссовер;
• Laguna – среднеразмерный универсал, седан и хетчбэк;
• Trafic 2 – минивэн, фургон;
• Espace 2/3/4 – минивэн;
• Clio – субкомпактный универсал и хетчбэк.

Турбо версия F4Rt устанавливалась на автомобили Renault:

• Clio Sport – супермини класс;
• Espace – минивэн;
• Vel Satis – хетчбэк бизнес-класса;
• Avantime – трехдверный минивэн купе;
• Megane 3 TCE 180 – трехдверное купе;
• Laguna 2/3 – среднеразмерный седан, универсал, хетчбэк;
• Scenic – компактвэн;
• Laguna GT – среднеразмерный седан;
• Magane Sport – хетчбэк.

Renault Vel Satis

Кузов

Как заменить бампер Renault DusterКак заменить бардачек Renault Дастер своими рукамиПоменять бачок омывателя Renault Duster своими рукамиСнятие бензобака Renault Дастер своими рукамиЗаменить боковое зеркало Рено ДастерУстановка вентилятора печки Рено DusterПоменять дворники Рено ДастерКуда ставить домкрат Рено Дастер своими рукамиСнятие заднего крыла Рено DusterСнять заднее сиденье Renault DusterУстановка заднего стекла Рено Дастер своими рукамиСнятие задней обшивки двери Рено Дастер своими рукамиКак заменить защиту двигателя Renault ДастерРемонт защиты картера Renault Duster своими рукамиЗамена зеркала заднего вида Renault DusterСнятие крышки бензобака Renault DusterРемонт личинки замка Рено ДастерЗамена лобового стекла Рено Дастер своими рукамиСнятие лючка бензобака Рено DusterСнять обшивку багажника Рено Duster своими рукамиСнять обшивку водительской двери Рено DusterСнятие обшивки потолка Renault Дастер своими рукамиКак снять обшивку салона Рено Duster своими рукамиСнятие обшивки сиденья Рено ДастерСнятие панели приборов Рено ДастерСнятие переднего крыла Рено ДастерСнять переднее сиденье Renault ДастерКак снять переднюю обшивку двери Renault ДастерСнять подголовники Рено DusterКак снять подушку безопасности Renault ДастерСнять приборную панель Рено Дастер своими рукамиУстановка резинок на дворниках Renault Duster своими рукамиЗамена ремня безопасности Renault DusterСнять решетку радиатора Рено ДастерСнятие ручки стеклоподъемника Renault Дастер своими рукамиСнять стеклоподъемник Рено ДастерЗамена уплотнителя двери Рено ДастерЗаменить форсунку омывателя Рено DusterЗамена щеток стеклоочистителя Рено Duster

Как заменить прокладку крышки головки блока цилиндров на Нексии

Одна из болячек нексии – течь крышки головки блока цилиндров, далее клапанной крышки . Если однажды, открыв капот Вы увидели масляные потёки на двигателе, скорее всего необходимо заменить прокладку клапанной крышки.

Почему подтекает прокладка клапанной крышки у нексии? Дело в том, что у Нексии пластмассовая клапанная крышка, а втулки в которые закручиваются крепящие болты сделаны из металла. При нагревании пластик и металл введут себя по разному, они имеют разные тепловые зазоры. Через эти зазоры и начинает сочиться масло разрушая всю прокладку

Течь клапанной крышки одна из болезней нексии, обращайте внимание при покупке автомобиля

Перед заменой клапанной крышки запаситесь автомобильным герметиком, желательно красным или чёрным, они идеально подходят для создания прокладок в агрессивных средах. Также запаситесь новой прокладкой клапанной крышки.

Чтобы заменить прокладку клапанной крышки на Нексии, необходимо снять декоративную крышку с двигателя (если у Вас она установлена). Далее, отсоедините мешающие датчики – например датчик фаз на двигателе F16D3 может помешать снять клапанную крышку.

После снятия клапанной крышки, аккуратно удалите и зачистите место на двигателе под новую прокладку.

После зачистки мест под новую прокладку, проведите герметиком по контуру двигателя повторяющему прокладку клапанной крышки, особенно в углах. В углах наиболее часто начинает сочиться масло у нексии.

Установите новую прокладку на герметик, и аккуратно без усилий установите клапанную крышку. Если с первого раза не получилось, повторите процедуру

Очень важно делать всё аккуратно, чтобы ничего не попало в двигатель, ни мусор, ни одна капля герметика не должна попасть внутр. Это может закупорить каналы и тем самым убить мотор

Чтобы побороть болячку Нексии и не менять часто подтекающую прокладку, можно заменить её на клапанную крышку от Ланоса. На Ланосе металлическая крышка так прокладка крышки головки блока цилиндров живёт дольше.

Виды двигателей и нюансы проведения замены

Технология замены свечей на Рено Дастер зависит от модификации силовой установки. На дорестайлинговых версиях использовались два типа бензиновых силовых установок – 1,6-литровая (К4М) и 2,0-литровая (F4R).

На рестайлинговых кроссоверах мотор К4М заменили на более новый – H4M, а вот F4R менять не стали.

Процедура замены на агрегатах К4М и F4R практически идентична, за исключением одного небольшого нюанса, касающегося 2,0-литрового мотора. А вот на двигателе Н4М алгоритм отличается, причем существенно.

2,0-литровый мотор (F4R)

Далее рассмотрим полный алгоритм работ по замене свечей зажигания на 2-литровом агрегате F4R.

Из оснащения для выполнения процедуры понадобится:

• Набор головок с удлинителями и воротками;
• Свечная головка на 16 (глубокая и желательно оснащенная уплотнительной резинкой или магнитом для удержания свечей);
• Компрессор с пистолетом для продувки (вместо него можно использовать баллончик со сжатым воздухом, используемом при ремонте оргтехники);
• Комплект новых свечей зажигания.

Операция выполняется на холодном двигателе.

Технология работ:

• Отсоединяем от АКБ «минусовую» клемму;
• Отсоединяем от катушек фишки с проводкой (для снятия нужно нажать на фиксатор);
• С помощью пистолета для продувки или баллончика с сжатым воздухом обдуваем пыль с коллектора и прилегающих поверхностей;
• Головкой на 8 с удлинителем и воротком отворачиваем болты крепления катушек и извлекаем последние;
• На 4-мо цилиндре болт помимо катушки удерживает также электромагнитный клапан системы изменения фаз газораспределения. Чтобы извлечь катушку на этом цилиндре, после отворачивания крепежа нужно провернуть вокруг оси указанный клапан, чтобы проушина его фиксации не мешала извлечению;
• Продуваем свечные колодцы, чтобы выдуть из них накопившуюся пыль;
• Свечной головкой отворачиваем свечи. Если инструмент с магнитом или резинкой, то им же и производим извлечение. Если головка не удерживает свечи, то достать их поможет катушка зажигания (после выкручивая элемента, надеваем на него катушку и достаем);
• Устанавливаем новые свечи и закручиваем их с усилием 25 Нм. Если динамического ключа нет, то действуем так – от руки закручиваем до упора, далее доворачиваем воротком до упора, прикладывая к нему среднее усилие (чрезмерно тянуть нельзя, поскольку можно сорвать резьбу в головке);
• Ставим на место катушки, фиксируем их болтами и подключаем проводку.

Как видно, операция по замене свечей зажигания на Дастер с двигателем F4R – не сложная, главное, тщательно выдуть весь мусор и пыль, чтобы они не попали в свечные колодцы, а затем и в цилиндры.

Отличия проведения работ на моторе К4М, нюансы

Технология работ на Рено Дастер с 1,6-литровым агрегатом К4М практически ничем не отличается. Единственное, на этом моторе на 4-м цилиндре болт фиксирует только катушку, поэтому никаких дополнительных действий для ее извлечения не потребуется, просто выворачиваем крепеж и извлекаем деталь.

Кстати, мотор К4М – является очень распространенным и устанавливается он не только на Рено Дастер, а еще и Логан, и Сандеро, комплектуется им также Лада Ларгус. И на всех этих авто алгоритм замены свечей – идентичен.

Порядок работ представлен на фото.

Теперь об одной из неприятных особенностей двигателей Дастер. Катушки не имеют уплотнителей, поэтому не закрывают свечные колодцы, из-за чего в них попадает пыль, но это – полбеды.

Часто автовладельцы этого кроссовера сталкиваются с тем, что в колодцы 2-го и 4-го цилиндров попадают капли жидкости для омыва стекол, просачивающиеся из распылителей.

На работу свечей жидкость не влияет, но она приводит к образованию коррозии на ее корпусе. Если свечки долго не менялись, то ржавчина может оказаться достаточно сильной. Из-за этого при попытке открутить свечу нередко от корпуса откалываются частицы проржавевшего металла, которые после извлечения элемента падают в цилиндр.

Один из вариантов избежать такой неприятности – перед отворачиванием заржавевшую свечу зажигания обмазать консистентной смазкой (к примеру, «Литол»). Эта смазка будет «удерживать» отколовшиеся частицы ржавчины и предотвратит их попадание в цилиндр.

А в целом, чтобы не возникали проблем, следует на Рено Дастер чаще менять свечи зажигания, чтобы не допустить сильного ржавления их корпуса.

Замена прокладки клапанной крышки двигателя k7j 1,4 л Рено Логан

Замену прокладки клапанной крышки производим на холодном двигателе.

Необходимые инструменты приспособления и запчасти

— Ключ или головка на «8»

— Новая прокладка клапанной крышки двигателя

— Набор инструментов для снятия корпуса воздушного фильтра двигателя

— Отсоединяем минусовую клемму с аккумуляторной батареи

— Извлекаем из паза в кронштейне на крышке шланг продувки адсорбера

— Снимаем корпус воздушного фильтра двигателя

— Отсоединяем шланги вентиляции картера двигателя

Порядок замены прокладки клапанной крышки двигателя k7j 1,4 л автомобиля Рено Логан

Ключом или головкой на «8» отворачиваем восемь болтов крепления клапанной крышки двигателя

Отворачиваем болты согласно схеме от краев крышки к ее центру.

Снимаем клапанную крышку приподняв ее вверх

Снимаем старую прокладку

Очищаем привалочные поверхности клапанной крышки и головки блока двигателя от загрязнений

Можно использовать металлическую щетку нож или наждачную бумагу. Стараемся чистить аккуратно, чтобы мусор не попадал в полость головки блока двигателя. Протираем насухо чистой тряпкой.

Устанавливаем новую прокладку

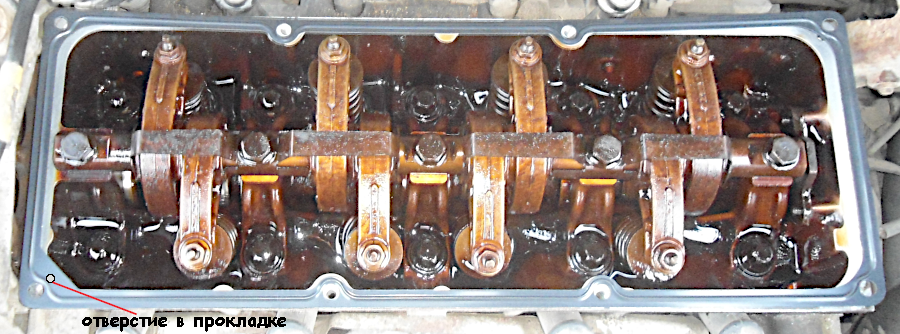

Прокладка устанавливается строго в определенном положении. Ее угол с отверстием должен лечь на левый нижний угол привалочной поверхности головки блока (если смотреть на двигатель со стороны фар).

Устанавливаем клапанную крышку двигателя

Центруем ее отверстия под болты с отверстиями в прокладке и головке блока. Для этого слегка смещаем ее вправо-влево, взад-вперед.

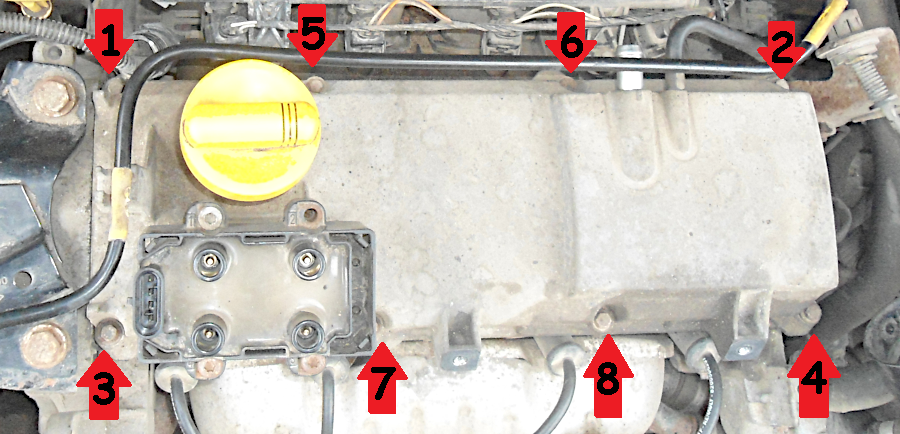

Затягиваем болты ее крепления в определенной последовательности

Затягиваем в два прохода: сначала с небольшим усилием 2.0-3.0 Н.м (0,2-0,3 кгс.м), окончательно 10-12 Н.м (1,0 — 1,2 кгс.м).

Устанавливаем снятые ранее детали в обратном порядке.

Примечания и дополнения

— Новую прокладку желательно выбирать изготовленную из стали.

— Течь масла под клапанную крышку можно попробовать устранить подтяжкой болтов ее крепления. Сначала немного отпускаем болты крепления, а затем затягиваем согласно схеме затяжки. Если не удается, меняем прокладку.

Еще статьи по двигателю k7j 1,4 л автомобиля Рено Логан

Диагностика неисправности

Если при движении дергается Рено Логан или другие модели этого производителя, оснащенные бензиновыми двигателями, очень часто проблема заключается во впускном коллекторе. Причина – прохудившаяся прокладка впускного коллектора на моторах Рено Логан 1.4 или 1.6.

Чтобы устранить неисправность, потребуется снять и разобрать коллектор, а это кропотливая работа. Для её выполнения понадобится:

1. стандартный набор инструментов;
2. промывка для тормозов;
3. сухая смазка;
4. много ветоши. При надлежащем инструктаже и наличии элементарных навыков заменить прокладки и почистить впускной коллектор можно и самому.

Чтобы убедиться, что в появлении описанных симптомов виновата именно прокладка впускного коллектора Рено Логан 1.6 или 1.4, автомобиль нужно поднять и осмотреть заднюю часть двигателя, где располагается коллектор

Обратите внимание на его стык с головкой блока цилиндров, если в этом месте подтекает масло, прокладки вышли из строя и подлежат замене

Масло в это место поступает через сапун, особенно интенсивно это происходит на высоких оборотах. Появление моторной смазки может быть сигналом проблем с двигателем, выхода из строя катализатора, сапунов клапанной крышки. Поэтому после замены прокладки впускного коллектора не лишним будет проверить состояние двигателя.

Про прокладки и насморк))

к дилеру то они сразу сказали что да , это вроде как и гарантийныый случай а вроде как и нет поскольку для дизеля это почти норма , хотя меня лично напрягало что там мокро от масла все . Механик который в ремзоне занимался моей машиной (после того как менеджер ушел) сказал что так потеют почти все кто то раньше а кто то позже и что резинки уплотнительные там не айс вобщем. В итоге забил и так ездил , пока не прочитал совет товарища с ником 482 про одного человека , который сам на принтере напечатал эти прокладки . ( не рекламы ради

. Меняется все вобщем то тоже быстро . Это старое колечко видно в патрубке интеркуллера

оно вынимается легко , подцепить его чем то и все . Новое колечко встает туда туговато и плотно

и когда патрубок сажаешь на место то он настолько плотно стоит что ..душа радуется))) Вот для сравнения старые кольца и новые

. В итоге патрубки не болтаются вообще, настолько плотно они садятся (и турбины и дросселя). По сути даже фиксаторы пружинные. это уже формальность. ))

При снятии патрубка дросселя есть ньюанс , фиксатор пластиковый (ушки по бокам ) как бы притопить надо и сдвинуть к лобовому стеклу

места где нажимать обвел красным , тогда он легко снимется .

К слову сказать я и не знал что это соединение потеет тоже , когда разобрал то удивился конечно

откуда там столько масла . Расхода масла не наблюдаю . Странно . Сам канал дросселя чистый , масла на стенках нет и заслонка чистая

В итоге

Дастер относится к внедорожникам. Но это не говорит о его неуязвимости. Машина нуждается в защите, и уплотнитель капота Рено Дастер – важная составляющая таковой, не только для Renault Duster, но и для других моделей. Если нет возможности приобрести оригинал, стоит поставить достойную альтернативу.

Это не займет много времени. Максимум, сколько потребуется новичку – пять минут. Лучше поставить на капот уплотнительную резинку сразу же после приобретения автомобиля. Это избавит от многих проблем в будущем. К тому же, купить оригинальный или же установить на Дастер иной вариант не составит труда и не ударит по кошельку.

Если говорить об экономической стороне вопроса, то выгода очевидна – лучше один раз купить уплотнительную резинку, чем потом тратить крупные средства на ремонт моторного отсека. Также очевидно, что проблемы в двигателе могут привести к трагедии.
