Замена сцепления renault logan

Регулировка привода выключения сцепления Рено Логан 1,4

Регулировка привода сцепления на автомобиле Рено Логан 1,4 позволит избавиться или предотвратит появление таких неисправностей как: сцепление «ведет», сцепление «буксует», задняя передача включается с «хрустом», затрудненное включение передач, рывки при трогании с места или при переключении передач.

На автомобиле Рено Логан с пробегом регулировка сцепления заключается в установке всего одного параметра: размера от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (см. фото выше).

Необходимые инструменты

— Два рожковых ключа на «10»

— Один рожковый ключ на «7»

Подготовительные работы

— Очищаем от загрязнения резьбовой наконечник троса привода сцепления и его гайки

— Несколько раз нажимаем на педаль сцепления

Порядок регулировки привода выключения сцепления на автомобиле Рено Логан 1,4

— Проверяем регулируемый размер

При помощи линейки проверяем расстояние от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления. Оно должно составлять 60±5 мм. Если установлено отклонение от нормы в ту или иную сторону, проводим регулировку.

— Ослабляем контргайку регулировочной гайки

При помощи двух ключей на «10» ослабляем затяжку контргайки регулировочной гайки привода сцепления.

— Изменяем регулировочный размер

Ключом на «7» удерживаем наконечник троса за шестигранник, ключом на «10» вращаем регулировочную гайку. При этом если гайку затягиваем – размер увеличивается, педаль сцепления будет подниматься, гайку отпускаем – размер уменьшается, педаль падает. Линейкой периодически измеряем регулируемый размер и при достижении им требуемого значения вращение регулировочной гайки прекращаем.

— Стопорим регулировочную гайку контргайкой

Используем, как и ранее, два рожковых ключа на «10». После стопорения несколько раз нажимаем на педаль сцепления и еще раз проверяем регулируемый размер. Если есть необходимость, немного его корректируем.

Если размер выставлен верно, педаль сцепления будет располагаться на уровне с педалью тормоза или чуть выше ее (12,5 – 13,5 см от пола до края педали при снятом коврике), а ход вилки выключения сцепления находиться в пределах 28-35 мм. Передача заднего хода должна включаться при работающем двигателе без посторонних звуков и затруднений.

Если регулировкой привода сцепления не удается устранить возникшие при его работе неисправности, то вероятнее всего сцепление подлежит замене. Чаще всего на автомобилях Рено Логан такая необходимость появляется к 200.000 км пробега в связи с износом ведомого диска, но возможно и раньше (в зависимости от условий эксплуатации).

ход вилки выключения сцепления 28-35 мм

Примечания и дополнения

— Дополнительными признаками необходимости регулировки сцепления на автомобиле Рено Логан 1 будет расположение педали сцепления выше или ниже педали тормоза и «схватывание» сцепления слишком высоко или слишком низко.

— Изначально, на новом автомобиле Рено Логан 1,4 в приводе сцепления выставлено два размера:

от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (60±5 мм);

от кронштейна на коробке передач до вилки выключения сцепления (86±5 мм).

Второй размер в процессе эксплуатации автомобиля не регулируется.

Еще статьи по сцеплению автомобилей Рено Логан

— Замена сцепления на автомобиле Рено Логан

— Замена троса сцепления на автомобиле Рено Логан

— Неисправности сцепления автомобиля Рено Логан

— Устройство сцепления автомобиля Рено Логан, схема

В каких случаях требуется регулировка сцепления

Согласно статистике, регулировка педали сцепления «Рено Логан» требуется каждые 15–20 тысяч километров. В процессе пользования машиной оказываемая на элементы сцепления нагрузка приводит к отклонениям показателя от норматива, которые требуется исправлять. Эта процедура выполняется после замены троса.

Определить потребность в корректировке можно при помощи следующего теста:

  • запускается двигатель;
  • постепенно выжимается педаль;
  • рассчитывается время старта автомобиля.

Если движение началось почти сразу после нажатия, выявляется минимальный показатель свободного хода вплоть до полного отсутствия. При показателе выше допустимого старт наступит при практически выжатой педали сцепления. В худшем случае машина не тронется с места.

Произвести расчет величины свободного хода допустимо при помощи подходящей по размеру линейки или штангенциркуля. Измерительный прибор фиксируется вдоль направления движения опорной площадки педали. На середину подошвы ставится что-то, имеющее острый кончик, чтобы облегчить соотношение педали с делениями на измерительном приборе.

После этого сцепление выжимается рукой. Движение выполняется плавно. Отпускать педаль требуется, как только возникает резкий скачок сопротивления усилию.

Чтобы определить путь, пройденный педалью до этого момента, действие производится несколько раз. Полученное значение измеряется в миллиметрах. В современных автомобилях показатель составляет 5–14 мм.

Помимо этого, следует измерить амплитуду хода педали. Для этого нужно выключить двигатель. Сначала проверяется высота положения педали в свободном состоянии, а затем в выжатом до упора.

В идеале показатель составляет 16 см на «Рено». Его отклонения предполагают корректировку.

Снятие и установка механической коробки передач

Замена выпускного коллектора Рено Логан

Снятие

1. Установите автомобиль на подъемник.

2. Снимите защиту двигателя.

3. Слейте масло из коробки передач.

4. Снимите передние колеса и подкрылок левого колеса.

5. Отсоедините провода от аккумулятора, начав с отрицательного.

6. Отщёлкните фиксаторы 1 от батареи, снимите аккумулятор и поддон аккумулятора. Снимите крышку блока предохранителей 2, отщёлкнув фиксаторы 3.

7. Рассоедините жгут электрической проводки отсека двигателя — салона.

8. Снимите защиту блока управления, блок управления и воздуховод воздушного фильтра.

9. С помощью отвертки отцепите и снимите блок реле в моторном отсеке

10. Отсоедините трос привода сцепления.

11. Отсоедините датчик частоты вращения коленчатого вала 4

12. Отверните болты поддерживающих кронштейнов проводки, снимите проводку вокруг коробки передач, снимите бачок охлаждающей жидкости.

13. Снимите чехол рычага переключения передач.

14. Открутите гайку 5 крепления тяги переключения передач

15. Отсоедините разъемы проводки отдатчиков ABS .

С левой стороны автомобиля

16. Открутите два болта 8 крепления тормозного суппорта. Подвесьте тормозной суппорт с помощью проволоки (например к пружине амортизатора). Отсоедините шаровую опору 7 с помощью съёмника. Открутите два болта 6 крепления опоры амортизатора.

17. Открутите три болта 11 крепления пыльника полуоси

18. Извлеките полуось из коробки передач.

19. Отсоедините разъём электропроводки от выключателя передачи заднего хода 9.

20. Отсоедините крепление 10 трубки гидроусилителя рулевого управления.

21. Открутите гайку 12 крепления соединительной тяги подрамника к кузовуи болты 13 крепления электропроводов на «массу» к КП.

С правой стороны автомобиля

22. Открутите два болта 14 крепления тормозного суппорта и подвесьте суппорт с помощью проволоки. Отсоедините шаровую опору 15 с помощью съёмника. Открутите два болта 16 крепления опоры амортизатора.

23. Извлеките полуось из коробки передач.

24. Отсоедините тягу подрамника от кузова.

В моторном отсеке

25. Закрепите радиатор на верхней поперечной балке моторного отсека.

26. Отсоедините разъём проводки 17 от датчика кислорода. Открутите болт 18.

27. Обрежьте трубу системы выпуска на расстоянии 130 см от выпускного коллектора. Отсоедините разъём проводки от заднего датчика кислорода.

28. Отсоедините крепление 19 катализатора от выпускного коллектора и снимите катализатор, отцепив резиновые опоры.

36. Поднимите автомобиль. Подрамник должен остаться на опорах приспособления Mot . 1390 . Закрепите подрамник на приспособлении Mot . 1390.

37. Отсоедините провода питания от стартера.

38. Открутите болты крепления стартера и снимите стартер.

39. Установите приспособление Mot . 1453 с крепежными ремнями

40. Открутите гайки 24 и болты 25 крепления опоры коробки передач, снимите опору 26. Установите под коробку передач домкрат либо другое подъёмное приспособление.

41. Открутите болты 27 крепления нижнего кожуха коробки передач, открутите гайку 28 и снимите коробку передач

Установка

42. Установка проводится в порядке, обратном снятию. При установке подрамника воспользуйтесь приспособлением Tav . 1747 — 29

— Нанесите на накладки вилки и направляющую выжимного подшипника смазку. — . Заведите вилку в вырезы выжимного подшипника. — . Проверьте наличие и правильность установки центровочных колец КПП— . Подсоедините КПП к двигателю. Не допускайте изменение положения двигателя.— Для облегчения установки КПП применяйте направляющую шпильку Установите:— подрамник:— рулевой механизм:— приемную трубу системы выпуска:— соединительную тягу подрамника.

Основные этапы работ по замене сцепления «Рено Логан»

  • Снятие коробки передач.
  • Демонтаж ведомого и нажимного дисков, оценка их состояния. Также проводится осмотр сопряженных деталей и узлов.
  • С помощью оправки ставится ведущий диск, после чего на центрирующие штифты устанавливается нажимной. Болты нужно закручивать плавно, равномерно затягивая их с разных сторон.
  • Снятие оправки, установка коробки передач, подсоединение и регулировка натяжения тросика.

Неисправность корзины сцепления, как правило, связана с деформацией лепестков. Со временем они теряют свои пружинящие свойства. Это приводит к тому, что сцепление выключается не до конца, вследствие чего переключать передачи становится довольно тяжело. Износ корзины влечёт за собой повреждения выжимного подшипника и диска сцепления.

  1. Поднять автомобиль на подъёмник.
  2. Снять передние колёса, коробку передач, демонтировать элементы подвески. Это необходимо, чтобы получить доступ к сцеплению.

Заключительный этап демонтажа сцепления на автомобиле Renault Logan 5МКП (JH3) можно увидеть на видео:

3. Монтаж подготовленной новой детали.

На видео заключительный этап монтажа комплекта сцепления на автомобиле Renault Logan 5МКП (JH3) ­– Затяжка требуемым моментом при помощи динамометрического ключа.

При монтаже сцепления на автомобилях Renault (как и при производстве других работ) существуют нюансы, которые хорошо известны механикам, специализирующимся на автомобилях концерна Renault-Nissan, и могут быть неизвестны специалистам по другим маркам.

Как заменить диск сцепления, и каков его ресурс

Сцепление важная вещь в авто, и многих интересует, сколько ходит сцепление? Средний ресурс диска достигает 150 тыс. км, а у более «спокойных» владельцев данная деталь может выходить порядка 200 тыс. км. После этого требуется замена сцепления.Обычно при износе диска рекомендуется заменить сцепление полностью. Для ориентирования в ценовой политике на данный механизм следует обратиться к дилеру, находящемуся в вашем регионе. Замена сцепления проводится на Рено Логан с использованием специальных инструментов, который позволит выполнить операцию профессионально.

Начинаем замену.

  1. Замена сцепления процедура ответственная. Вывешиваем авто подъемником и снимаем колеса передка.
  2. Извлекаем АКБ, после чего отсоединяем детали, создающие затруднение в подступах к коробке передач.
  3. Отвинчиваем гайку крепления троса и удаляем его.
  4. Откручиваем болт, фиксирующий верхнюю подушку трансмиссии, а также всю обойму болтов, посредством которых коробка крепится к блоку мотора Renault Logan.
  5. Демонтируем элементы подвески, а также полностью снимаем приводные полуоси. Не забываем перед разъединением внутренних шарниров валов с дифференциалом трансмиссии слить масло с ее картера.
  6. Подставляем под коробку опору (стойку) и поднимаем мотор Рено Логан на требуемую высоту.
  7. После этого коробку демонтируем и убираем в сторону.

    Замена сцепления выполняется преимущественно с помощником, потому что масса трансмиссионного агрегата достигает 50 кг.

  8. Откручиваем 6 болтов, крепящих корзину к маховику, и снимаем узел в сборе
  9. Подготовив новый узел к монтажу, центрируем диск по отношению к маховику
  10. Монтируем корзину посредством указанных шести болтов
  11. Рекомендуется заменить выжимной подшипник, что избавит от повторной разборки для того, чтобы была произведена замена сцепления, и смазать направляющие вилки.

Сборку выполняем по обратному алгоритму. По завершении регулируем трос сцепления Renault Logan. Не забываем при ремонте очистить «сапун» вентиляции коробки и залить смазывающую жидкость в картер трансмиссии.

Рассмотрев представленные в данном материале ремонтные процедуры на модели Renault Logan, напрашивается вывод о том, что их можно выполнить самостоятельно как на 1.4 литровой версии Рено Логан, так и на модификации с 1.6 литровым агрегатом. Стоимость ремонтных мероприятий в специализированной мастерской будет многократно превышать бюджет собственноручного ремонта, А в данном материале вы найдете много полезной информации про сцепление, в том числе и сколько ходит сцепление. Рекомендуем использовать приведенную статью в качестве мануала и перед началом работ изучить видеоматериал, который в достаточном количестве размещен в интернете.

Какое сцепление выбрать для замены: оригинал и аналоги

За историю своего выпуска с 2005 года (I поколение – до 2012 года, II поколение – по настоящее время) данная машина + Sandero оснащались сцеплением двух типов

Для того чтобы корректно выбрать требуемую версию, следует обратить внимание на дату изготовления конкретного образца

Естественно, идеальным вариантом для вашего любимца с объёмом цилиндров 1,4 или 1,6 л станет оригинальная продукция: комплект сцепления Renault стоит сегодня от 8 тыс. руб. За французские, а также турецкие лицензионные изделия Valeo и Automotor France просят от 5,5 тыс. руб. Японский товар под названием Exedy оценивается на уровне 6 тыс. руб. и выше. Турецкий Krafttech потянет не менее чем на 4 тыс. руб. Белорусский Fenox в среднем обойдётся до 4 тыс. руб. за комплект. Итальянский Mecarm – от 3,5 тыс. руб., немецкий Luk – около 5,5 тыс. руб., румынский Asam – не менее 4 тыс. руб.

Если комплект неактуален, можно отдельно приобрести «выжимник», диск и корзину перечисленных фирм-поставщиков.

Особенности конструкции сцепления Логан

Сцепление на автомобилях Рено имеет особенности, о которых важно знать:

  • корзина прочно соединена с маховиком, имеет штампованный кожух;
  • ведомый диск зажат в пружинах корзины;
  • подшипник, отвечающий за выключение муфты, не требует смазки в течение всего срока эксплуатации.

Обе модификации Рено Логана — версии 1,4 и 1,6 л — оснащают схожими по конструкции сцеплениями, но различия между ними всё-таки есть. Это размеры ведомого диска и корзины: 180 мм на 1,4-литровом агрегате, 200 мм — на 1,6-литровом. Из-за этого неодинаков и ход вилки выключения муфты. На моторе 1,4 л он составляет 28 мм, а на «движке» 1,6 л — 30 мм и больше.

Замена сцепления Renault Logan обязательно проводится при капитальном ремонте трансмиссии.

Видео по замена сцепления со снятием на Рено Логан 1.4 л:

К сожалению нет фото. Но там все очень даже просто.Снимаем аккумулятор что бы не мешался.Откручиваем ступичные гайки с обоих сторон. Вывешиваем левое колесо и снимаем его.Откручиваем шаровую, рулевой наконечник, вынимаем из ступицы ШРУС.Из коробки ни в коем случае не вынимаем, так как выльется масло.Далее отсоединяем все клемы и датчики с коробки передач, откручиваем иснимаемм стартер, отсоединяем наконечник рычага привода механизма переключения передач.Под двигатель ставим домкрат, и слегка прижимаем его к двигателю.Откручиваем нижнюю подушку от подрамника и подушку каробки передач с кузовом справа, и снимаем ее полностью, что бы не мешалась.Еще откручиваем болт крепления железной тяги с кузовом на рычаг. Достаточно один болт от кузова открутить, а нижний ослабить и просто тягу отогнуть в сторону.Откручиваем все болты крепления КПП к двигателю.Придерживая и шатая КПП сдвигаем в сторону снятого колеса.( аккуратно с датчиками), при этом незабудьте ослаблять домкрат, что бы КПП направить под арку.Расстояние после сдвига будет достаточно что бы заменить и карзину с диском и так же выжымной.

Так что платить уйму денег в сервисе, или тратить время на снятие подрамника не обязательно.Надеюсь кому нибудь эта запись поможет.

Всем привет. После уборки картошки очень сильно заскрипело сцепление, до этого издававшее звуки только после длительной езды. Почитав что ставят люди решил заказать комплект Exedy RNK 2056

и сальник коленчатого вала задний Elring 546.941

Вилку и упор вилки оставил старые, почистил и смазал из пакетика, который в комплекте шёл

открутил опору нижнюю, под ДВС подставка, а под КПП стойку телескопическую трансмиссионную. Заднюю сторону КПП завел на подрамник(ослаблял болты подрамника со стороны КПП).

В чем заключается причина скрипа и как ее ликвидировать

Что делать если не работает печка Рено Логан. Немного о системе кондиционирования автомобиля Рено Логан — смотреть видео

Скрип со стороны педали во время выжима часто вызван недостатком смазки в системе взаимно «контактирующих» деталей. В основном источник звука наблюдается в картере сцепления, примыкающем к трансмиссионному агрегату. Звук генерирует вилка выжима диска. На величину ресурса этого механизма оказывает прямое влияние регулярность смазывания штока опоры вилки, что при наличии смазывающего компаунда обеспечивает легкость выжима диска сцепления.

Для устранения неприятного скрипа нет необходимости демонтировать трансмиссию. Проблема решается на месте.

Приступаем к действиям.

  1. Для этого снимаем трос, обеспечивающий натяжение вилки.
  2. Далее начинаем демонтаж резинового защитного кожуха с целью оголить вилку.
  3. На наконечник длинной отвертки наносим густой слой специальной смазки, которую накладываем на опорный выступ, расположенный на вилке. Процедуру повторяем требуемое количество раз, пока узел не будет содержать достаточный объем смазки.

Сборка механизма осуществляется по обратной разборке последовательности. Сегодня интернет изобилует множеством роликов по данной процедуре.

Операция выполняется согласно единому алгоритму и не зависит от типа мотора машины Рено Логан: 1.4 или 1.6 литровый вариант.

Рено Дастер или Лифан х 60

Рено Дастер точки подключения сигнализации

Новый Дастер 2021 фото салона

Совет!

Устанавливать педаль сцепления следует на уровне остальных двух, иначе есть шанс, что задняя передача просто-напросто не включится.

Если же вам не помогли все манипуляции по смазке всех трущихся деталей и механизмов, и проблема остаётся не решённой, то в такой ситуации лучшим вариантом будет обратиться в специализированный сервисный центр для диагностического анализа.

Потому как, заблаговременное решение проблем с КПП и сцеплением, может предостеречь вас от неожиданных поломок и дальнейшего дорогостоящего ремонта.

  1. Для использования смазочных материалов в труднодоступных местах лучше всего использовать WD-40 или силиконовую смазку в виде спрея. Таким образом, материал лучше распределится на поверхности и попадёт во все места куда сложно добраться вручную.
  2. Смазывать крепление троса педали сцепления и вилки, рекомендуется графитовой смазкой, которая благоприятно влияет на подобные механизмы и отлично держится на устройствах подверженных постоянной нагрузке.

Где расположен подшипник выжимной Рено Логан 1.4 и какие бывают признаки поломки

Шум выжимного подшипника Рено Логан — это главный признак поломки, который свидетельствует, что ВП вышел из строя и его потребуется заменить. Шум возникает при нажатии на педаль, в тот момент когда шарикоподшипник крутится под нагрузкой. При длительном удержании педали, шум переходит в гул.

Если не обращать внимание на неисправность, то возникнут проблемы с переключением передач, особенно задней скорости, появится хруст или передача будет «вылетать» на ходу

Важно знать:

Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке. На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене

На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене.

Важно знать:

Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке. На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене.. Шум выжимного подшипника:

Шум выжимного подшипника:

Шарикоподшипник (ВП) без смазки:

Скрип вилки:

Заклинило выжимную муфту:

Свист выжимного подшипника:

Как убрать скрип вилки:

Устройство сцепления — расположение муфты с направляющей втулкой

Как уже говорилось, для снятия и замены подшипника необходимо снять МКПП. Ниже представлена коробка передач JB5 с деталировкой.

Коробка передач JR5:

1 — первичный вал; 2 — сальник привода правого колеса; 3 — картер сцепления; 4 — картер коробки передач; 5 — задняя крышка; 6 — штуцер сапуна; 7 — рым-кронштейн; 8 — рычаг включения передач; 9 — рычаг выбора передач; 10 — датчик скорости или заглушка; 11 — кронштейн крепления тросов управления коробкой передач; 12 — сальник привода левого колеса; 13 — выключатель света заднего хода; 14 — пробка маслозаливного отверстия; 15 — трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 — подшипник выключения сцепления.

С внутренней стороны как видно, выступает первичный вал (1), на нём надета направляющая выжимного подшипника Рено Логан, по которой и перемещается ВП (16) в процессе работы. Ниже имеется схема компоновки и устройства сцепления Логана.

Примечание:

На коробках передач серии JH1-JH3 (JB31-JB3) направляющая втулка выжимного подшипника Рено Логан идет в сборе с шарикоподшипником и сальником первичного вала. Чтобы демонтировать данную деталь, потребуется разбирать коробку. В представленной инструкции приведен способ без разбора КПП. На коробках других модификации (например JB5), втулка крепится уже на болты и проблем с заменой не возникнет.

Для ремонта вам понадобится следующий набор инструмента:

  • набор головок: 8, 10, 13, 15, 19, 32;
  • накидные ключи: 10, 13, 15;
  • плоские отвёртки, молоток, зубило;
  • смазочные средства: WD-40, графитовая, подшипниковая;
  • тормозная жидкость, масло для МКПП;
  • домкрат и подпорки (если нет ямы / подъёмника).

Renault Logan «Rouge LogRen» › Бортжурнал › Замена сцепления. Симптомы, диагностика, ремонт.

Всем привет. Вот и состоялся у нас первый большой ремонт.

Но его можно назвать почти плановым, так как срок службы сцепления у Логана измеряется как раз нашим нынешним пробегом — немного более 120000 км.

Главное не пропустить момент, услышать голос автомобиля, понять, что что-то не так, и принять меры во время. Я всегда прислушиваюсь к своему автомобилю, так как люблю его и уважаю. И наверное поэтому успела приехать на сервис своим ходом, а не на эвакуаторе.)Расскажу про симпомы, которые подскажут, что сцепление устало, а выжимной подшипник изношен и совсем выработал свой ресурс. Мы прошли, как оказалось, все эти стадии, теперь уж я это понимаю.1 симптом. Где-то полгода назад я заметила, что если в нейтральном положении подвигать рычаг коробки передач влево-вправо, то иногда можно услышать металлический звон. Это, конечно, напрягало. Были у меня на этот счёт кое-какие предположения, но они никак не были связаны со сцеплением. Теперь я уверена, что именно этот звон и был первым сигналом о начале конца сцепления Ружика, так как именно сейчас, после замены сцепления, этот звук исчез без следа.) Послушайте свою коробку передач, если Ваш пробег перевалил за 110 000 км, друзья.2 симптом появился около месяца назад. Это был периодический негромкий свист или гул где-то под днищем или капотом. Не хотелось думать, что это свежепоменянный ремень, да и звук был всё же иным, чем ремень.3 симптом появился через пару недель после второго. Это шипение при выжимании педали сцепления. Оно появлялось и исчезало произвольно, но явно при движении педали сцепления под моей ногой.4 симптом появился ещё через неделю после третьего. Это был уже не шип, а периодический треск при выжимании педали сцепления. Стало очевидно, что надо ехать на сервис. Куда уж тянуть, когда проблема стала явной? Предварительно записавшись, я приехала в Логан Шоп, которому давно доверяю, и, собственно, обслуживаюсь только в нём, на диагностику. Мастер сразу же поставил предположительный диагноз — «Износ выжимного подшипника сцепления. А более точный вердикт можно вынести только после вскрытия.» Всё верно, вскрытие позже такии показало — полное разрушение выжимного, он просто высыпался после снятия коробки передач. ( см. видео)Уточнив цены на запчасти и ремонт, которые нам показались весьма приемлемыми, мы записались на ремонт на ближайший мой выходной. Менять только выжимной подшипник я даже не думала, так ресурс сцепления практически вышел. На сервисе сказали, что на Логан сцепа ходит именно столтко независимо от манеры эксплуатации. Не думайте, что если вы его не выжимаете, оно будет ходить вечно. Сцепление работает и когда мы не трогаем педаль.) Конечно, я решила менять масло в коробке передач, узнав, что его слив необходим. Свеженькое масло коробочке не повредит.)Диагностика, кстати, нам была проведена бесплатно.Оставалось лишь решить, брать ли оригинальное сцепление или Валео, которое скорее всего и будет в Реношной коробке… Позже, почитав отзывы, я решила ставить всё же Валео.

Когда мы уехали после осмотра, появился и 5 симптом. Теперь под капотом или под днищем, не очень понятно где, раздавался треск сам по себе, независимо от работы педали сцепления. То есть, разрушение выжимного теперь уже пошло лавинообразно. Значит, я во-время занялась проблемой. Оставалось дотянуть до дня ремонта… И мы дотянули.:-)Дальше смотрим видео о замене сцепления на Рено Логан «Руж ЛогРен».Это не обучающее, а лишь обзорное видео, а я не оператор, а лишь любопытный автолюбитель со смартфоном, да и монтировала подобный фильм я впервые, поэтому прошу строго не судить.:-)В 12-минутный ролик я уместила 3-х часовую работу мастера совсем без перекуров.Я иногда отвлекалась на беседу с менеджером Логан Шопа, который отвечал на разные мои вопросы и обнадёжил, что до 200 000 км нам больше ни о чём не придётся беспокоиться, кроме регламентной замены масла и свечей ( эх, хорошо бы…), но старалась не пропустить ключевые моменты работы мастера.

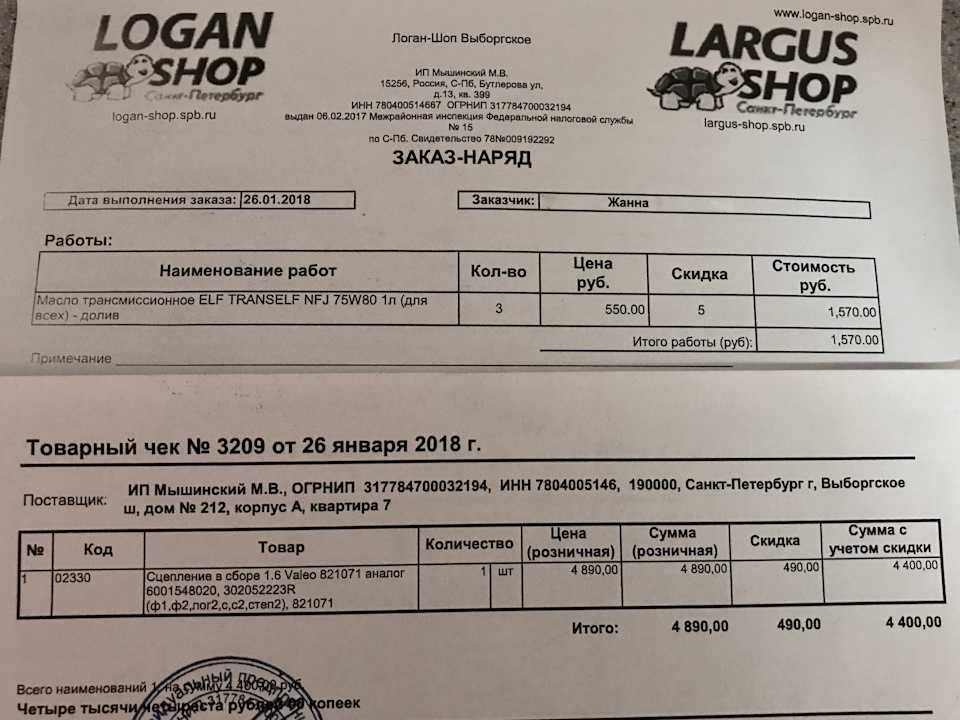

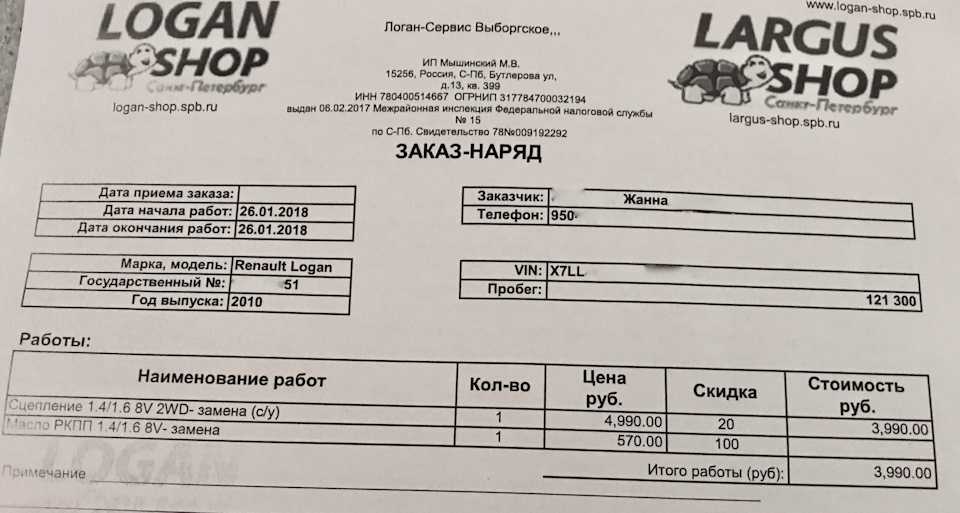

Стоимость работ и запчастей со скидками для постоянных клиентов прилагаю.

На всё вместе (комплект сцепления Валео, трансмиссионное масло и работа) у нас ушло чуть меньше 10 000 р.Новое сцепление работает ощутимо мягче, а ход педали сцепления стал значительно короче, что мне очень нравится

Все узлы и агрегаты при сборке были тщательно промазаны.Будем надеяться, что поедем дальше без поломок и проблем, чем будем радовать дру-друга и Вас, дорогие читатели нашего с Ружиком БЖ.Всем огромное спасибо за внимание и поддержку.)))И немного фото для тех, кто всё же не захотел смотреть видео

Неисправности педали сцепления

Причины некорректной работы педали сцепления зависят от того, какое именно используется сцепление — механическое, гидравлическое или электронное.

В случае, если на машине имеется гидравлическое сцепление и при этом у нее «мягкая» педаль, то возможен вариант завоздушивания системы (пропала герметичность системы). В этом случае нужно прокачать сцепление (выгнать воздух), заменив тормозную жидкость.

На механическом сцеплении зачастую причиной того, что педаль проваливается «в пол» является то, что протерлась вилка сцепления, после чего она обычно надевается на шарнир. Ремонтируется такая поломка обычно наваркой детали или просто регулировкой.

Подготовка к замене (кулак и ступица)

Надо снять передние колёса, а сам автомобиль пусть удерживается на подъёмнике. Сначала удаляют защиту картера, выкрутив шесть винтов ключом «на 10». Также необходимо снять щиток под бампером слева (саморезы Torx T20). Так появится доступ к креплению щитка в колёсной арке, который тоже нужно удалить.

Две самых первых операции

Масло из коробки сразу сливают: откручивают пластиковую пробку, затем – металлическую (квадрат «на 8»). Ждите 5 минут, чтобы масло вытекло полностью. Затем снимают тормозной суппорт: ключом «на 18» отворачивают два винта, а дальше суппорт прикрепляют к пружине.

Избавились от суппорта

Перед монтажом следует разжимать тормозные колодки. Для этого нужна шлицевая отвёртка.

Готовим кулак к демонтажу:

  1. Отключаем датчик ABS.
  2. Ключом «на 16» откручиваем гайку на стяжном винте (фото 2). Отвёрткой разжимаем щёчки кулака и выдавливаем палец шаровой опоры.
  3. Откручиваем гайку на шпильке рулевого наконечника. Здесь снова нужен ключ «на 16». Саму шпильку затем выдавливают из отверстия рычага (фото 3).
  4. Осталось открутить гайки на винтах крепления кулака к стойке. Нужны два ключа «на 18».

Ниже показана иллюстрация к шагам 1-4.

Снимаем поворотный кулак

Раз уж кулак теперь снят, можно отсоединить механизм привода (ШРУС) от «коробки». Ролики внутреннего ШРУСа при этом выпадут. Главное, чтобы они не попали в картер.

Финальная операция – демонтаж привода

Три винта на кожухе ШРУСа откручивают торцовым ключом.

Советы по дозаправке масла в КПП

Нижнюю металлическую пробку затягивайте с усилием 25 Н*м. Контрольная пробка (пластиковая) находится сверху. Через её отверстие ведут заправку. Уровень жидкости должен отстоять от стенок отверстия на 5 см.

Это интересно: Рено Логан замена сайлентблоков задней балки — разбираемся тщательно

Подготовка (пространство под капотом)

Для начала нужно отключить минусовую клемму АКБ (ключ «на 10»). Также снимают трос сцепления: грузик подтягивают вперёд, вынимают его из прорези вилки, а резиновую муфту затем выводят из прорези в кронштейне.

Трос сцепления и жгут проводов

На картере КПП закреплён держатель моторного жгута. Надо разжать крепление и отвести жгут в сторону.

Пройдёмся по разъёмам:

  1. На двигателе отключают датчик ВМТ. Для этого откручивают два винта крепления ( фото 1 и 2 ).
  2. На коробке отключают клеммник выключателя заднего хода.
  3. Датчик скорости тоже нужно отключить ( фото 4 ).
  4. Датчик концентрации кислорода отключают. Его колодку снимают с держателя на КПП.

Ниже показано, что нужно сделать.

Датчики: ВМТ (1-2), задний ход (3), скорость (4), лямбда (5-6)

Также надо ослабить крепление шланга сапуна. Сам шланг отводят от коробки, а ещё от неё откручивают два провода «массы» (фото ниже).

Сапун и шнуры заземления

Два медных винта желательно будет не терять.

Осталось найти тягу рычага КПП, чтобы ослабить крепление на хомуте и вынуть стержень из трубки (см. фото).

Разъединяем трубку и стержень

Предварительно возле хомута делают пометку краской. При монтаже стержень устанавливается по метке.

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

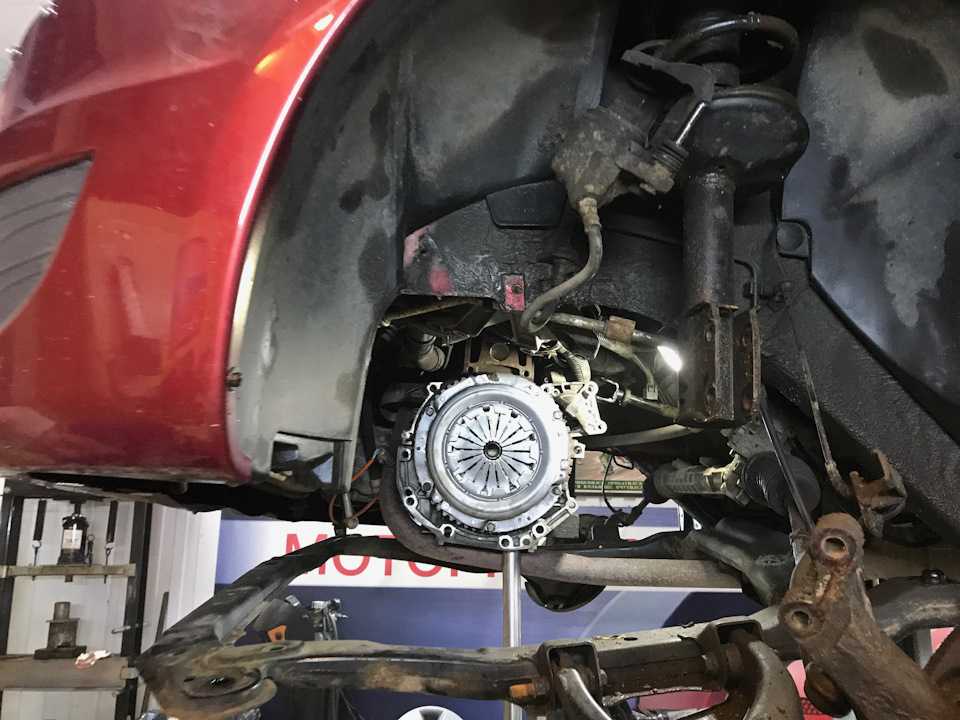

  1. Установите ваш автомобиль на подъемник и снимите передние колеса.
  2. Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
  3. Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
  4. Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
  5. Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
  6. Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
  7. Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
  8. Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

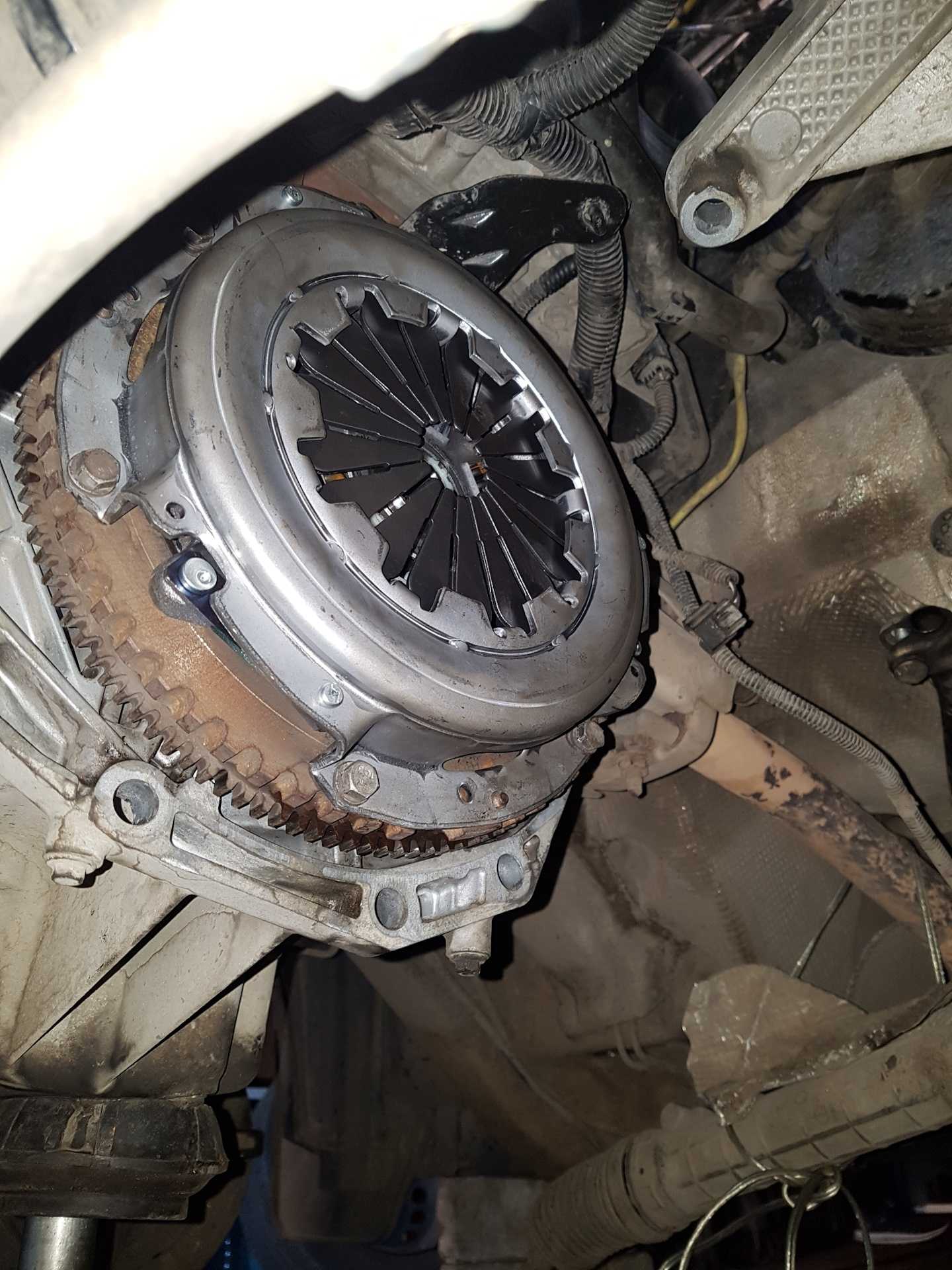

  1. Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

  1. Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

Заключение

Замена сцепления – экстраординарная мера, сопутствующая капремонту трансмиссии. В этой связи характерно, что на «Логане» производитель четко не определил рекомендуемый срок эксплуатации муфты, так что и периодизации ТО здесь не существует. Слабое место этой бюджетной субкомпактной линейки Renault – совмещенный с цилиндром сцепления гидравлический выжимной подшипник, который внезапно начинает течь в самый неподходящий момент. Причем текут и оригинальные запчасти, и от серых дилеров.

Кроме того, на этой модели нередко скрипит педаль сцепления, что косвенно усложняет управление транспортным средством. Здесь в лучшем случае требуется регулировка, а в худшем – восстановление узла. При этом Рено Логан имеет особенность обязательной прокачки после замены сцепления для удаления воздуха. Лучше операцию выполнять в подготовленных условиях, ибо требуется наличие специальной насосной установки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
