Замена грм приора 16 клапанов

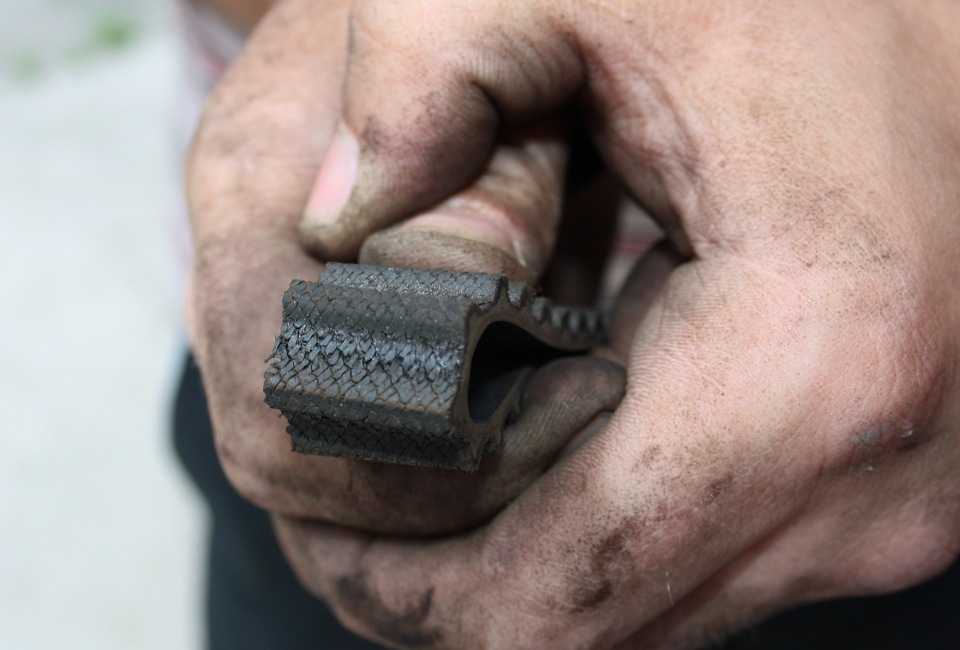

Причины, признаки и последствия обрыва ремня ГРМ

Внезапный обрыв и последующая замена ремня ГРМ — одна из наиболее «болезненных» процедур для автомобиля и психики его хозяина.

Когда следует менять ремень

На 16-клапанном двигателе иногда заклинивает поддерживающий ролик. При этом происходит обрыв ремня ГРМ и загибается большая часть клапанов. Такая ситуация требует капитального ремонта двигателя, сопряжённого, как правило, с серьёзными финансовыми затратами.

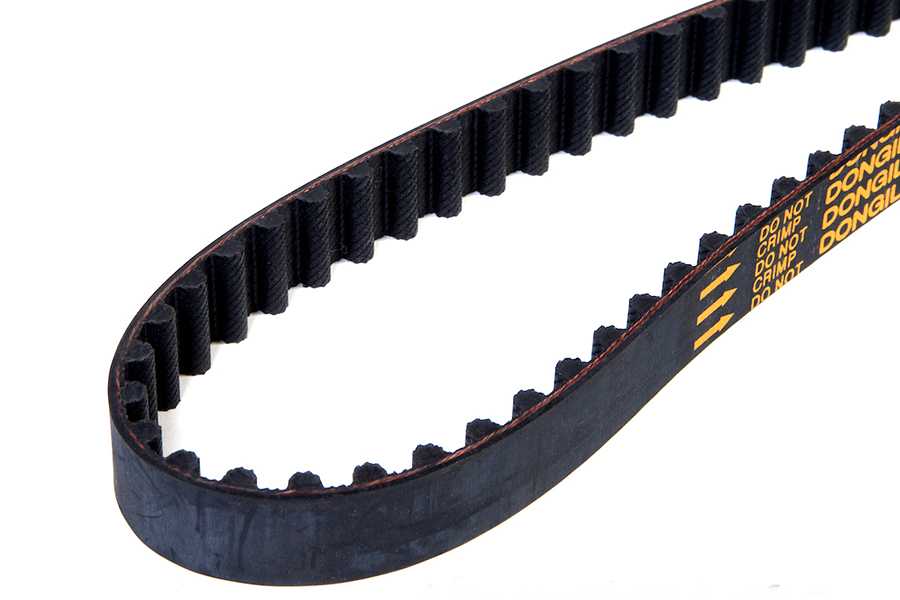

На новом ремне ГРМ не должно быть трещин, разрывов и прочих дефектов

Если ремень ГРМ не будет заменён в регламентированные сроки, он может оборваться в любой момент. Современные автопроизводители рекомендуют его менять через каждые 100 тыс. км пробега. Однако периодичность замены существенно сокращается, если:

• автомобиль эксплуатируется в условиях, близких к экстремальным (в жаркую или холодную погоду, при повышенной влажности воздуха и т. п.);
• при последнем ремонте был установлен некачественный ремень;
• при низком качестве дорог.

Определить, что порвался именно ремень, в большинстве случаев несложно — достаточно лишь посмотреть на него. Однако на многих современных автомобилях ремень защищён, а для демонтажа защиты потребуется время. В этом случае диагностировать обрыв ремня можно по отсутствию компрессии в двигателе и свободному вращению стартера.

Основные причины выхода ремня ГРМ из строя

Если ремень не будет заменён в регламентированные автопроизводителем сроки, он может оборваться в любой момент. На скорость износа этого элемента влияет несколько важных факторов.

Дальнейшее использование ремня, который в процессе эксплуатации стёрся, невозможно

Условия эксплуатации автомобиля

На срок жизни ремня ГРМ большое влияние оказывают условия эксплуатации автомобиля.

1. При интенсивной езде и повышенных нагрузках на газораспределительный механизм на ремне могут появиться повреждения механического характера — трещины, выемки, отслоения. Эксперты отмечают, что при повышении оборотов двигателя до 5–6 тыс. об./мин любое несоответствие ремня параметрам автопроизводителя способно привести к непоправимым последствиям. Эксплуатировать такой ремень можно, но только для того, чтобы доехать до гаража или автосервиса.
2. Определённое влияние на состояние ремня могут оказать и климатические условия. Это особенно актуально для жителей севера России. Резкие и частые перемены погоды способствуют более быстрому износу ремня. Поэтому его замену следует проводить намного чаще.

Неправильная эксплуатация элементов газораспределительной системы

Ремень может разорваться и по другим причинам. Так, в газораспределительный механизм помимо ремня входят ролики и помпа. Ролики предназначены для обеспечения необходимого натяжения ремня. Когда заклинивает один из них, ремень обрывается.

Избыточное или недостаточное натяжение ремня также может стать причиной его выхода из строя. В первом случае ремень обрывается, во втором — соскакивает со шкивовых пазов. Аналогичная ситуация может возникнуть и в случае сильного люфта одного из шкивов.

Натяжение ремня считается оптимальным, если на длинном участке «помпа — шестерня распредвала» ремень можно повернуть на 90о двумя пальцами.

Разворотом на 90 градусов следует проверять натяжение ремня ГРМ

Профессионалы советуют немедленно менять ремень со следами масляных пятен. Масло — опасный враг резины, и при его попадании на ремень последствия могут быть весьма серьёзными (проскальзывание, соскок, перескок и т. п.). Ситуация усугубляется тем, что полностью удалить масляные пятна с ремня невозможно — резина легко впитывает смазку и теряет свои оригинальные свойства. В этом случае ремень ГРМ также следует оперативно заменить.

Замена ремня ГРМ и роликов на Приоре с 16-кл. мотором

Двигатель Лады Приоры довольно проблемный в том плане, что если порвется ремень ГРМ, то придется выбросить немалую сумму денег на ремонт ДВС. Если кто не знает, то в случае обрыва ремня, происходит столкновение поршней и клапанов.

В этот момент в большинстве случаев не только загибает клапана, но и разбивает поршни, так что с заменой тянуть не стоит, если есть сильные признаки износа или пробег перевалил за 70 000 км.

Если вы решили выполнять эту процедуру самостоятельно, то следует иметь ввиду, что для проведения данного техобслуживания Приоры вам понадобится немало инструмента, а именно:

• Шестигранник на 5
• Головки торцевые на 17 и 15
• Ключи накидные на 17 и 15
• Толстая плоская отвертка

Сначала необходимо снять защитный пластиковый кожух, под которым находится вся система привода ГРМ. Для этого необходимо отвернуть несколько болтов верхней и нижней крышки, после чего мы имеем следующую картину:

После этого необходимо провернуть коленчатый вал и добиться совмещения меток на звездах распредвала с рисками на корпусе верхнего кожуха, как показано на фото ниже для большей наглядности:

Во многих руководствах говоря о повороте коленвала при помощи ключа, но можно сделать и по другому. Поднять одну часть автомобиля домкратом, чтобы переднее колесо было в подвешенном состоянии и при включенной 4 скорости руками крутить колесо, тем самым будет вращаться коленчатый и распределительный вал.

После того, как все выполнено, можно приступать далее. Первым делом необходимо снять ремень с генератора, так как в дальнейшем он будет нам мешаться. Далее вам понадобится помощник.

Вам необходимо будет откручивать шкив привода коленвала, а в это время помощник должен будет удерживать маховик от проворачивания.

Для этого достаточно вставить между зубьями толстую плоскую отвертку и удерживать в одном положении во избежание смещения меток ГРМ,

Когда шкив свободен, можно его снимать:

После чего можно снимать ремень ГРМ Приоры сначала с шестерен распредвала, водяного насоса (помпы), и со шкива коленчатого вала:

Если необходимо заменить натяжной и опорный ролик, то откручиваем их ключом на 15 и производим установку новых. Цена на них составляет порядка 1000 рублей. Если вы решили покупать ремень ГРМ и ролики в сборе, то цена будет равна примерно 2000 рублей. Это за комплект марки GATES.

Теперь можно приступать к процедуре установки и замены ремня, и выполняется эта процедура в обратной последовательности. Единственное, что стоит отметить, так это натяжение ремня. Оно осуществляется при помощи натяжного ролика. А саму натяжку производим с помощью специального ключа, либо вот таких щипцов для снятия стопорных колец:

Причины износа ремня ГРМ

Основной причиной, по которой необходимо производить регламентную замену ремня, является естественный износ. В процессе эксплуатации автомобиля ремень двигается с большой скоростью по металлическим роликам, шкивам и направляющим, находясь под высоким натяжением.

Одновременно с этим ремень подвергается дополнительным нагрузкам, которые значительно усиливают износ:

1. высокие перепады температур в подкапотном пространстве (зимой до 100 градусов);
2. биения в случае износа натяжительного механизма;
3. кратковременные нагрузки в момент трения ДВС, неравномерного движения толкателей клапанов, изменения величин зазоров;
4. попадание жидкостей, загрязнений и масел на ремень ГРМ;
5. случайные предметы, трущиеся о поверхность ремня (кожух, провода, элементы крепления).

Причиной преждевременного выхода из строя ремня могут быть серьезные механические неисправности двигателя:

• повреждение кривошипно-шатунного механизма;
• заклинивание клапанов и поршневой группы;
• повреждение распредвала, роликов;
• износ направляющих штифтов коленвала и распредвала.

Если учесть все риски, возникающие в момент эксплуатации ремня, желательно на 20 – 30% искусственно занижать ресурс, заявленный производителем.

Одна из причин преждевременного износа: ненадлежащее качество. Так как ремень ГРМ относится к важным комплектующим, не стоит экономить на сомнительном производителе и продавце.

Насколько часто меняют ремень ГРМ

К специалистам на станцию по техническому обслуживанию обращаться стоит в том случае, когда точно известен срок предстоящей замены. Тогда установка новых деталей станет своевременной и необходимой.

В позициях технической документации говорится не только о том через сколько лет должна производится соответствующая замена, но и пройденный для этого километраж. Не все случаи, однако, считаются одинаковыми.

Тем более, что сроки, когда, по мнению производителя, ремень потребует замены указаны с немалым запасом времени. Когда величина нормативного забега немного выше указанного, то не всегда стоит ожидать того, что порвется ремень.

О двигателях

Автомобиль производили в период с 2007 по 2015 г., он заменил ВАЗ 2110. Первые Приоры оснащали двигателями от предыдущей модели с некоторыми доработками, у них был индекс 21116. В головке блока стояли 8 клапанов, привод ГРМ был с зубчатым ремнём. Специалисты отмечают у этого мотора хорошие экологические показатели, снижение шумности в работе, повышение мощности. Двигатель рядного типа, в системе питания используется инжектор. Как недостаток отмечено снижение ресурса мотора против заявленных производителем показателей.

Двигатель 21126

После дальнейшей модернизации мотора появилась версия 21126, которая базируется на прежнем блоке цилиндров от ВАЗ 21083, она получила двухвальную головку блока цилиндров. Новый силовой агрегат Приора 16 клапанов стал немного сложнее, но получил прибавку в мощности, стал ещё более экономичным. Клапанный механизм этого двигателя получил изменённую конструкцию привода, она по-прежнему была ременной. Длина привода стала больше, поэтому внедрили автоматическую систему натяжения зубчатого ремня. Несколько позже машину комплектовали такими моторами, как ВАЗ 21127, ВАЗ 21128, которые представляли собой модернизированный вариант ВАЗ 21126.

Гнёт ли клапана

Бензиновые двигатели внутреннего сгорания современных автомобилей работают на высококачественном бензине с октановым числом 95 и выше. Для таких сортов топлива необходима высокая степень сжатия в конце рабочего хода поршня. Этого конструкторы добиваются за счёт уменьшения камеры сгорания в головке блока цилиндров. Такая особенность конструкции двигателя таит в себе опасность повреждения клапанов, в некоторых случаях и поршней, шатунов в моторе. Это может произойти при обрыве ремня или срезании его зубьев.

Моторы ВАЗ 21083 не имели такой проблемы так как в поршнях были отлиты углубления для головок клапанов. Поэтому встреча их с поршнями не была опасной. На двигателях новой серии от этого отказались чтобы повысить эффективность, мощность, другие показатели моторов. Конструкторы считают, что, если своевременно производить замену выходивших свой срок деталей привода механизма ГРМ на Приоре, таких проблем не будет. Каждый владелец 16 клапанной Приоры должен помнить о том, что при обрыве зубчатого ремня в ГРМ происходит повреждение клапанов. На вопрос о том гнёт ли клапана на 16 клапанной Приоре, ответ будет только утвердительный, да.

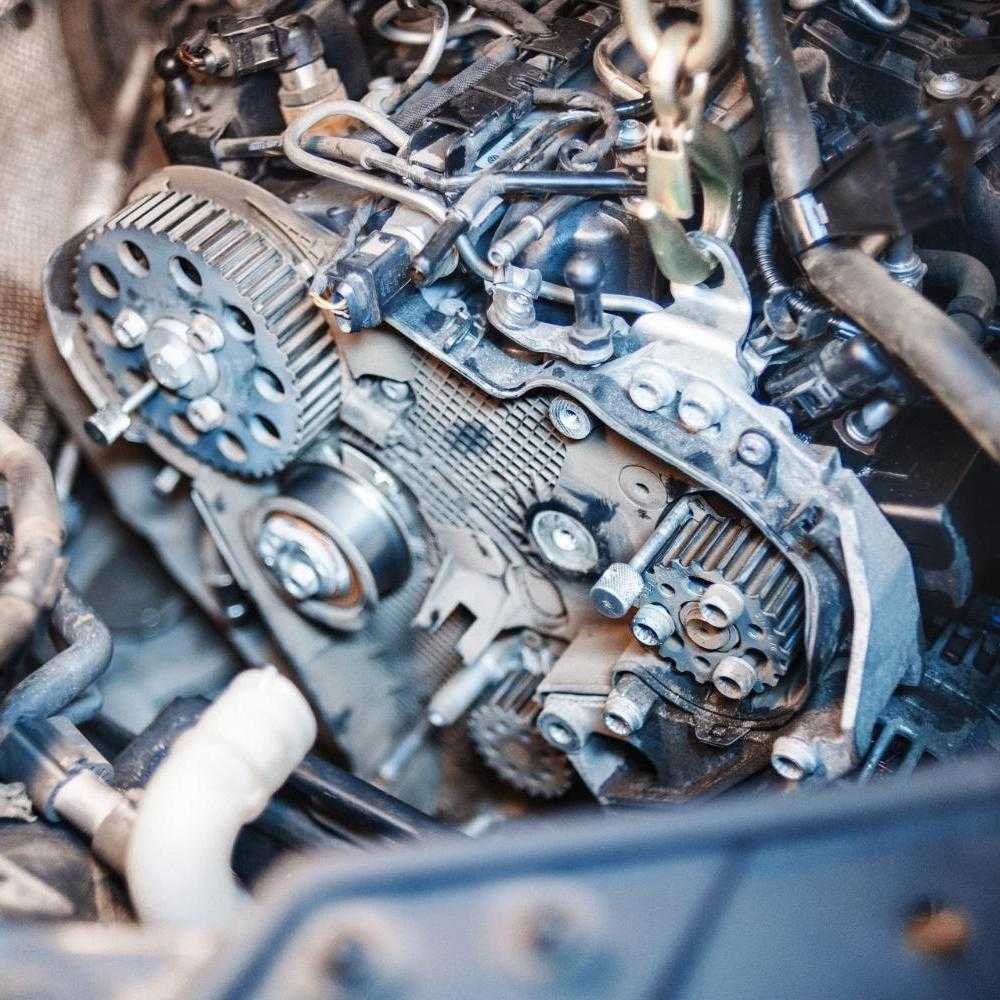

Газораспределительный механизм

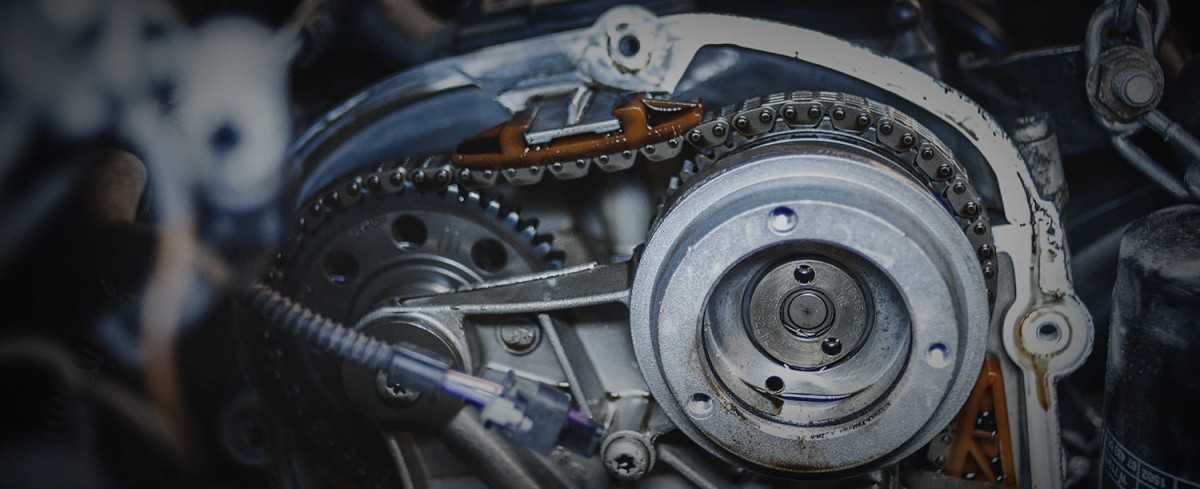

Как может выглядеть газораспределительный механизм.

Газораспределительный механизм необходим для того, чтобы в цилиндр двигателя вовремя поступало топливо и выходили отработанные газы. Основой механизма служит распределительный вал. Крутящий момент передается от коленчатого вала на распределительный через ремень. Выступы вала нажимают на коромысла тарельчатых клапанов, открывая путь для бензина или дизельного топлива. После того, как рабочий ход завершается, в цилиндре остается ненужный газ, который выводится через выпускной клапан.

Газораспределительная система — точный механизм, и малейший сдвиг ремня может привести к перерасходу топлива. Это самое меньшее из зол, которое может случиться с двигателем. Есть симптомы пострашнее, например, фатальное падение мощности и перегрев мотора. В особо безнадежных случаях, когда ремень ГРМ обрывается, или прокручивается, поршень с силой ударяет в не вовремя открывшийся клапан, сгибая его, и сам получает пробоину. О дальнейшем движении не может быть и речи, водителю понадобится менять поршневую систему и клапаны. Но чтобы выполнить ремонт, нужно еще дотащить автомобиль до дома. Как избавиться от подобных неприятностей? Нужно вовремя менять ремень ГРМ и следить за состоянием газораспределительного механизма в целом.

Классификация ГРМ

Нижнеклапанные двигатели

Газораспределительный механизм двигателя внутреннего сгорания прошел долгий путь от 1900-х годов до наших дней.

Нижнеклапанные двигатели с распредвалом в блоке цилиндров, использовались повсеместно, вплоть до середины двадцатого века. Схема и устройство впускных и выпускных клапанов, расположенных в ряд тарелками вверх, обеспечивала простоту изготовления и малошумность двигателя. Основным минусом подобной конструкции был сложный путь топливно-воздушной смеси, неоптимальный режим наполнения цилиндров, и, как следствие, меньшая мощность силового агрегата.

Смешанное расположение клапанов

Попытки повысить мощностные характеристики ДВС привели к созданию двигателя со смешанным расположением клапанов. Впускные находились в головке блока цилиндров, а выпускные – в блоке, как у обычного «нижнеклапанника».

Распределительный вал один, так же расположенный в блоке цилиндров. Клапана, отвечающие за впуск топливно-воздушной смеси управлялись посредством штанг – толкателей, через которые передавалось усилие с распредвала, выхлопные – с помощью привычного коромысла.

Верхнеклапанные двигатели

Газораспределительный механизм, клапаны впускной и выхлопной системы которого находятся в головке блока цилиндров, а распредвал – в самом блоке, был сконструирован Дэвидом Бьюиком в самом начале двадцатого столетия. Управление клапанами осуществлялось посредством штанг – толкателей, воздействовавших на коромысла.

Подобная компоновочная схема обладает высокой надежностью, за счет передачи вращения от коленчатого вала к распределительному, с помощью шестерни. Зубчатый ремень, изношенный в процессе эксплуатации, может оборваться, нанеся серьезные повреждения клапанному механизму ГРМ, изношенная же передаточная шестерня лишь немного сдвинет фазы газораспределения, что опытный водитель заметит по изменениям в работе двигателя.

Минусом является некоторая инерционность подобной конструкции, что накладывает ограничения на обороты двигателя, а, следовательно, на крутящий момент и степень форсирования. Использование более чем двух клапанов на цилиндр приводит к усложнению газораспределительного механизма и увеличению габаритных размеров двигателя. Четырехклапанные двигатели такой компоновки используются в грузовых автомобилях КамАЗ, дизельных тепловозных двигателях.

Газораспределительный механизм автомобиля «Волга» двадцать первой модели был устроен именно по верхнеклапанной схеме.

• Двигатели, в которых распредвал и клапаны газораспределительного механизма располагаются в головке блока цилиндров, обозначаются аббревиатурой SOHC. Принцип действия и устройство механизма управления клапанами ГРМ отличается большим разнообразием. Существует схема открытия клапанов при помощи коромысел, рычагов и толкателей. Наибольшее распространение подобное устройство двигателей получило в период с середины 60-х до конца 80-х годов двадцатого столетия. В данный момент такие двигатели устанавливаются на недорогие легковые автомобили.
• Двигатели, газораспределительный механизм которых включает в себя два распредвала, обозначается аббревиатурой DOHC. При использовании двух клапанов на цилиндр, каждый распределительный вал открывает свой ряд клапанов. Такое устройство ГРМ позволяет уменьшить инерцию коленчатого вала, и тем самым значительно увеличивает обороты и мощность ДВС. Принцип работы двигателя, использующего четыре и более клапана на цилиндр, ничем не отличается от вышеописанного. Подобные силовые агрегаты демонстрируют большую, чем у двухклапанных аналогов, мощность и устанавливаются на большинство современных автомобилей.

В двигателях с подобным типом газораспределительного механизма важную роль играет устройство привода распредвалов. В качестве передаточного элемента используется цепь, находящаяся в герметично закрытом объеме, и омывающаяся маслом, или зубчатый ремень, находящийся на внешней стороне двигателя. Поломка привода ГРМ зачастую приводит к печальным последствиям. Оборвавшийся ремень, износившийся в процессе эксплуатации, вызывает мгновенную остановку распределительного вала, вследствие чего некоторые клапаны остаются в открытом состоянии. Удар поршня по выступающей тарелке наносит серьезные повреждения головке блока цилиндров. В особо тяжелых случаях ремонт невозможен и требуется замена данного элемента двигателя.

Правильный выбор ремня ГРМ

Выбор ремня ГРМ, который является важнейшим элементом двигателя – дело важное и ответственное. Неправильный подбор ремня по техническим параметрам или экономия на качестве может привести к серьезным проблемам и затратам на дорогостоящий ремонт

При разрыве ремня или критическом стирании его зубьев есть большая вероятность, что поршни ударят по клапанам и погнут их

Поэтому при выборе нового ремня для ГРМ важно придерживаться следующих рекомендаций:

Не экономить и не покупать самые дешевые ремни (можно выбрать среднюю цену). Особенно не следует экономить, если автомобиль эксплуатируется в экстремально жестком режиме. Качественный надежный ремень многократно себя окупит.

Лучшим вариантом является покупка оригинала, который был установлен производителем двигателя. Для большей надежности при выборе, чтобы не допустить ошибки по размеру и форме зубьев, лучше снять старый ремень и показать его в магазине продавцу, чтобы он подобрал такой же

Особое внимание следует обращать на ширину, длину и форму зубцов ремня. При отсутствии возможности купить оригинал подбирайте аналог, наиболее близкий по качеству и параметрам к оригиналу.

На ощупь ремень должен быть гладким и без шероховатостей, а также не должен иметь мелких выбоин и пор

Зубцы ремня должны быть без наплывов, допустимо только наличие мелких заусенцев.
Важным свойством ремня ГРМ является его эластичность. Чем он эластичнее, тем дольше будет срок его службы. При покупке можно сравнить эластичность нескольких разных ремней и определить, какой из них самый «дубовый» (жесткий).
Если есть возможность, сравните номер каталога или артикула старого ремня с номерами на новом изделии. Они должны находиться на тыльной (гладкой) стороне ремня.

На рынке автомобильных запчастей продается большое количество подделок. Чтобы обезопасить себя от покупки некачественной детали, лучше покупать ремень в торговых точках, принадлежащих официальным дилерам. Также рекомендуется приобретать полноценный комплект: ремень с роликами в одной запечатанной упаковке, с инструкцией. Наиболее часто подделывают продукцию таких производителей как «Bosch» и «Gates». Для проверки можно сравнить номера (на тыльной стороне) нескольких одинаковых изделий — номера должны отличаться. Если на всех изделиях номера будут одинаковы, значит, вы имеете дело с подделкой.
Сегодня распространены покупки в Интернете, однако сделать правильный выбор ремня ГРМ через Сеть очень затруднительно.

Запчасти и инструменты

Первым делом, для замены приводного ремня ГРМ необходимо приобрести соответствующие запчасти. Рекомендуется приобретать оригинальные детали, но подойдут проверенные и качественные аналоги: Gates (который является поставщиком ремней на конвейер Toyota), Contitech и др.

Мануал по 4A-FE

• Ремень ГРМ 4A-ФЕ – OEM 13568-19046 (аналоги CONTITECH CT827, GATES 5403XS).
• Натяжной ролик 4A-FE – OEM 13505-15050 (аналоги GATES T41072, SKF VKM 71007).
• Можно сразу приобрести комплект замены, например, — CT536K1 Contitech или GATES K015027.

Нижняя часть страница

Так как замена ремня подразумевает снятие клапанной крышки, шкивов распредвала и коленвала, то также необходимо запастись прокладками и сальниками:

• сальник коленчатого вала 4A-FE – OEM 90311-35040 (качественным аналогом выступает VICTOR REINZ 81-53247-00);
• сальник распределительного вала 4A-FE – OEM 90311-32020 (аналог VICTOR REINZ 81-53234-00);
• шайбы крышки клапанов 4A-FE — TOYOTA 90210-06010 (приобретать аналог бессмысленно);
• прокладка крышки клапанов 4A-FE — TOYOTA 11213-15071 (можно использовать датский ELWIS ROYAL 15.528.25, но цена оригинальной запчасти более чем лояльна).

Помимо самих деталей для замены понадобится ряд инструментов и прочая мелочь:

• герметик;
• жидкий ключ;
• смазка (литол, солидол);
• фиксатор резьбы (можно заменить солидолом);
• ключ-динамометр;
• ключи, съемники, молоток, отвертки.

Нижняя часть страницы

Процесс установки

Сам ремень ГРМ это замкнутое зубцами внутрь резиновое изделие, которое и синхронизирует крутящий момент между распределительным и коленчатым валами. Игнорирование его износа не приведет ни к чему доброму, ведь в лучшем случае у вас на ходу заглохнет двигатель, а в худшем заклинит вся колесная база, что может привести к самым непредсказуемым происшествиям на дороге.

Сама замена и отладка проводится в два этапа, на первом выполняются основные ремонтные и отладочные работы, а второй этап несет в себе функцию контроля, за проделанной работой.

Первый этап

1. Помощник садится в автомобиль и ставит 5-ю передачу на КПП, а вы в это время снимаете переднюю защиту ремня.
2. Вставляете храповик в отведенное ему место и начинаете проворачивать коленчатый валам, делать это нужно до того момента, пока вы не увидите, что отметка расположенная на распредвале не переместилась на удаление нескольких зубцов от контрольного усика задней крышки. (данное действие необходимо для ослабления степени натяжения ремня).
3. Демонтируем шкив привода на коленвале и возвращаем на место болт крепления.
4. Помощник переключает передачу КПП на «нейтральную».
5. Снова начинаем аккуратненько проворачивать коленвал до того момента пока метка на маховике ВАЗ 2114 не станет в центральное положение.

Второй этап (контрольно-завершающий)

1. До того как проверить метки ГРМ на ВАЗ 2114, необходимо зафиксировать шкив на генераторе и натянуть ремень роликом до максимума.
2. Теперь проверяем все совпадения, если ничего нигде не сбилось, то устанавливаем назад защиту и убираем рабочее место.

Взглянув под капот своей машины, со знанием данной информации, вы поймете, что в данной процедуре нет ничего сложно, но ее успех достаточно сильно зависим от сноровки исполнителя. Поэтому если у Вас что-то не вышло с первого раза, просто повторите операцию, возможно вам даже понадобится делать это дважды. Не расстраивайтесь, ведь после сложного первого раза у вас это будет занимать всего несколько минут, как у заправского профессионала.

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

1. При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
2. После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
3. Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

1. Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
2. Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
3. Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

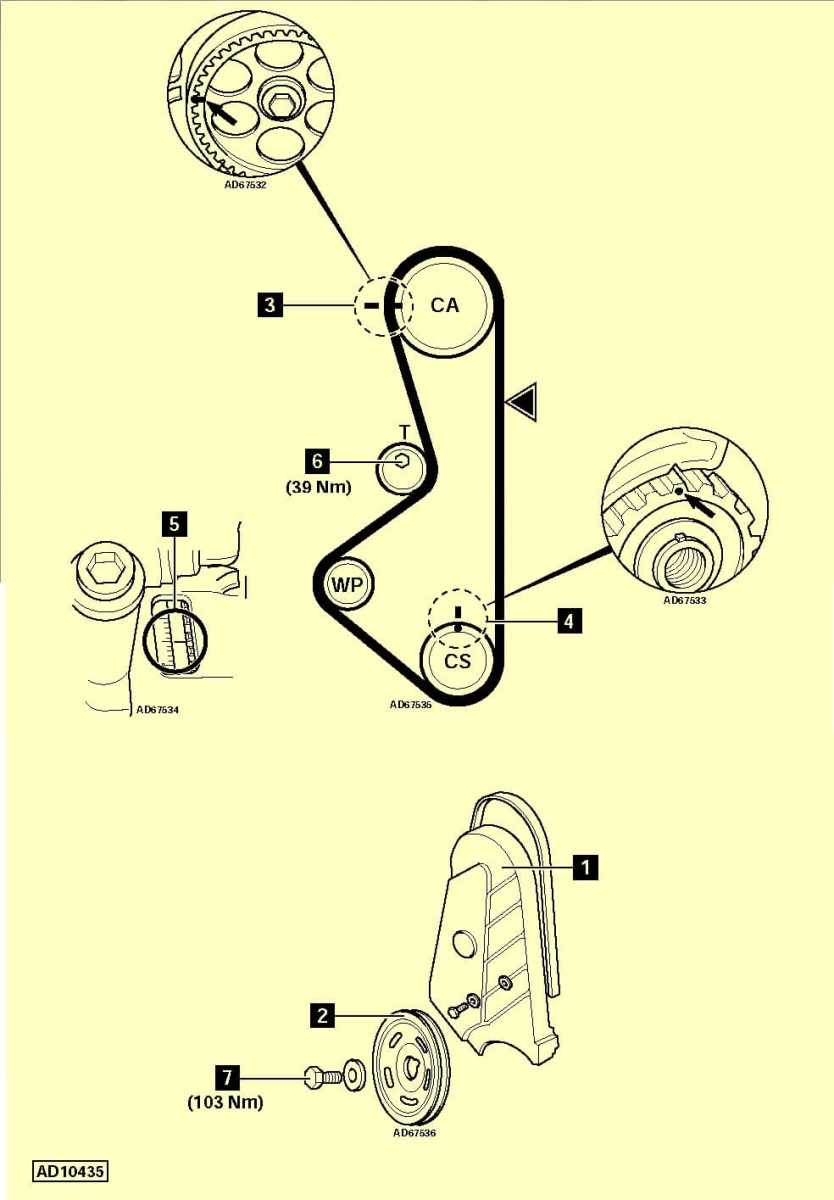

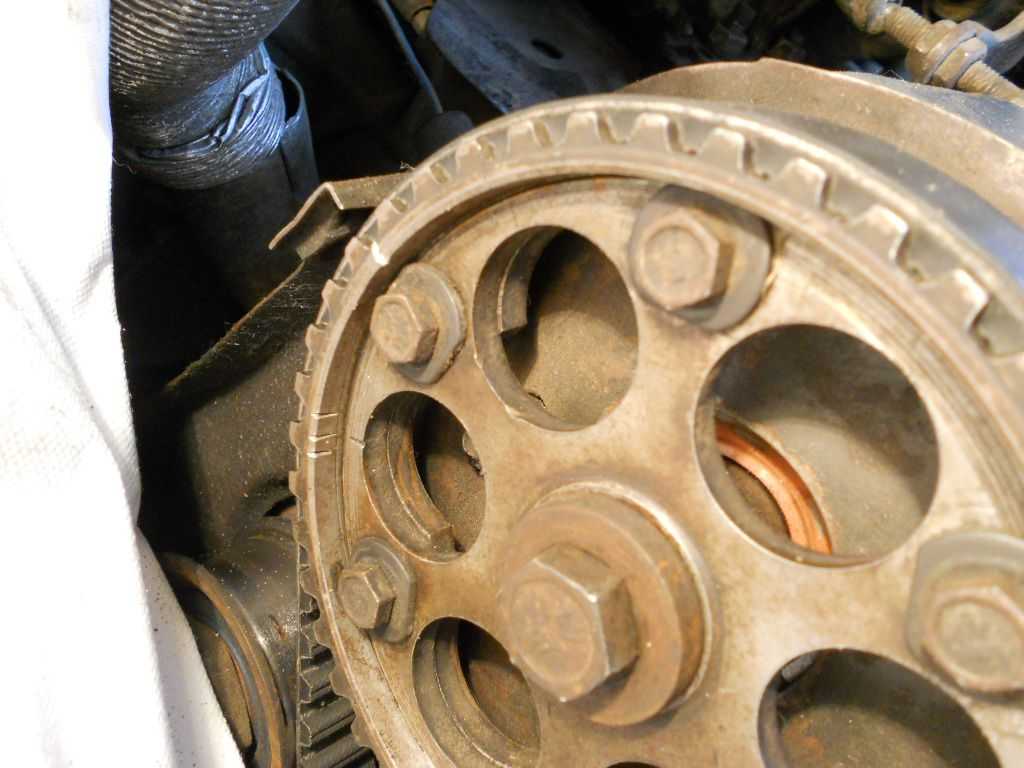

Совмещение меток распредвала

После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.
Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

Метка на маховике

Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.
Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

Снятие шкива коленвала

За шкивом коленвала располагается упорная шайба, которую также нужно снять.

Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

Снятие роликов натяжителя и упорного

После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

Снятие ремня ГРМ

Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

Расположение болтов крепления внутренней крышки ГРМ

Снимается внутренний кожух.

Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.
Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Принципы выбора и покупки ремня ГРМ

К выбору и покупке ремня ГРМ с учётом возможных неприятных последствий использования некачественного товара следует отнестись чрезвычайно ответственно.

Основные производители

На российском рынке автозапчастей ремни ГРМ представлены достаточно широко. Тем не менее, можно выделить лишь несколько реально качественных производителей. Это прежде всего:

1. Contitech. Основными потребителями ремней Contitech являются немецкие производители автомобилей, General Motors и Ford. Основное преимущество изделий этой фирмы — надёжность (лишь 20% изделий производителя не проходят установленный срок эксплуатации, да и то по причинам известного характера — климат, активная езда и т. д.).
2. Dayco. Выпускает продукцию, соответствующую стандартам крупнейших автопроизводителей Северной Америки, Европы и Азии. Ремни Dayco отличаются высокой износостойкостью при невысокой цене, однако, российский потребитель отдаёт предпочтение ремням Contitech.

Фирма Contitech производит наиболее надежные ремни ГРМ

Как отличить качественный товар от подделки

Отличить оригинальный ремень от поддельного — задача не из простых. Иногда на помощь приходит сам производитель. Например, Dayco покрывает внутреннюю поверхность ремней белой ПТФЭ плёнкой, что подделать довольно сложно и дорого.

Помимо этого, существует ряд правил, позволяющих выявить подделку. Так, изделие не должно иметь резкий неприятный запах, а маркировка, нанесённая непосредственно на ремень, не должна быть размытой.

Затем предстоит определиться с жёсткостью ремня. Это тоже весьма непростой выбор. С одной стороны, жёсткий ремень должен прослужить дольше, а с другой — он может порваться при даже незначительном несоответствии заводским параметрам натяжения. То есть жёсткость ремня (впрочем, как и мягкость) вовсе не является доказательством его качества.

Очевидно, что чем мягче резина, тем более гибким становится ремень на морозе. Все ремни зарубежного производства сделаны из умеренно твёрдой резины (по Шору — 63–65 ед.). Российские ремни — более жёсткие (по Шору — 73 ед.). Поэтому в климатических условиях России (особенно северных районов) предпочтение следует отдавать импортным ремням.

Киковы причины и последствия обрыва ремня ГРМ

Теоретический ресурс этого резинотехнического изделия довольно велик, но не вечен. Он лежит в пределах от 50 до 150 тыс. км пробега в зависимости от марки и модели авто. В реальности указанный срок службы может значительно сократиться, а ремень — преждевременно оборваться в силу таких причин:

1. Эксплуатация машины в экстремальных условиях. Сюда относится постоянная езда по плохим либо грунтовым дорогам, перевозка груза и буксировка прицепа, а также движение на высокой скорости с раскручиванием коленчатого вала до максимальных оборотов.
2. Из-за технических неполадок — течи масла или охлаждающей жидкости, попадающей на элементы ременного привода в течение длительного времени. Это снижает его ресурс, хотя современные ремни ГРМ достаточно стойкие к химическим воздействиям масел и антифризов.
3. Нынешний либо предыдущий владелец машины пытался сэкономить и установил резинотехническое изделие низкого качества.
4. Заклинивание подшипников натяжного или паразитного ролика. Так случается, когда их не меняют в соответствии с инструкцией по эксплуатации авто.
5. Вследствие износа подшипников водяного насоса (помпы) и его остановки. При заклинивании шестерни помпы возникает резкий рывок от усилия коленвала, отчего ремень разрывается.

Обратите внимание: водяной насос заклинивает далеко не сразу. Изношенный подшипник даёт о себе знать, издавая разные звуки, — от писка на первой стадии до треска при полном разрушении сепаратора

При этом вал помпы может перекоситься, появляется течь антифриза, а ремень совершает перескок на несколько зубьев.

Так выглядят загнутые клапаны, не прилегающие к сёдлам

Обрыв ременного привода на ходу во многих случаях ведёт к ремонту двигателя, а именно — замене клапанов. Это настоящая лотерея, где шансы удачного и плачевного исхода примерно равны — 50/50. Все зависит от положения клапанов в момент разрыва, ведь распределительный вал останавливается, а поршни продолжают двигаться вверх-вниз.

Если какая-то пара клапанов замерла в положении «полностью открыты», то удар поршнями по их тарелкам практически неизбежен. От ударной нагрузки штоки клапанов изгибаются и детали приходят в негодность. Тогда замена ремня превращается в ремонт двигателя со снятием головки блока цилиндров (ГБЦ). Худшее из зол — повреждение самого поршня, что можно понять уже после разборки.

Поршни после встречи с клапанами

Признаком обрыва ремня является полная остановка двигателя прямо на ходу. При попытке запуска мотор не подаёт признаков «жизни», а стартер вращается легче и быстрее обычного. Иногда разрыв сопровождается металлическим стуком, свидетельствующим, что встреча клапанов с поршнями состоялась. Если вы услышали такой звук, то не пытайтесь заводить двигатель, пока не проверите состояние привода газораспределительного механизма, чтобы не нанести дополнительный вред.
