Ремонт суппорта киа рио

Замена Задних Дисковых Тормозных Колодок Киа Спектра

Особенности смены тормозных колодок задних колес Киа Диапазона

Задние механизмы на Киа Диапазона, так же как и в многочисленных других легковых авто, в значимой степени отличаются от фронтальной пары тормозной комплекса бухгалтерских программ, ввиду чего ремонт, сервис и смена у них колодок имеют свои соответствующие особенности, в чем конечно убедиться, посмотрев соответственное видео.

Особенности тормозного механизма на задней паре колес Киа Спектра

Рабочая система торможения устроена с диагональным разделением контуров. Один отвечает за механизмы тормоза правого фронтального и левого заднего колес. 2-ой – за оставшуюся пару. Для которого предназначена конструкция отказа одной диагонали, функцию торможения способна выполнить 2-ая рабочая пара.

Механизмы тормозов задней пары колес автомобиля Киа Диапазона барабанного типа. Предусмотрена авторегулировка зазора от барабана до тормозных колодок средством специального механизма. Они движутся гидравлическим цилиндром с 2-мя поршнями.

Особенности задних колодок на модели Киа Спектра

Смена тормозных колодок задних колес животрепещуща при последующих обстоятельствах:

• понижение толщины фрикционных накладок до уровня ниже вероятного, другими словами если они стали тоньше 1,0 мм;
• при замасленности поверхности накладок;
• при выявлении борозд, трещинок, сколов и иных повреждений на фрикционных накладках тормозных колодок;
• если крепление их ослабело, и накладка неплотно соединяется с основанием.

Для понижения риска для обслуживания и эксплуатации тормозов на Киа Диапазона, стоит придерживаться последующих обычных советов:

• все, не используйте горючее (бензин, дизель), в добавок какие бы то ни было смеси-растворители для чистки тормозов и маслянистых пятен для них, помните, что при выявлении таких нужна смена;
• при, заменяться изготавливаются сразу касаться оба задних элемента независимо от степени изношенности либо состояния второго;
• в-3-х, не меняйте какие бы то ни было колодки друг с другом, такие манипуляции бывают вариации спровоцировать эффект, когда торможение будет осуществляться неравномерно.

Kia Spectra(Киа Спектра)2008 год замена задних тормозных колодок и цилиндров

Порядок замены задних тормозных дисков и колодок на автомобиле KIA Cerato. Тут комбинированная тормозная.

Замена задних тормозных колодок на автомобиле Киа Спектра производится при помощи таких приспособлений:

• для демонтажа колеса необходим гаечный ключ;
• плоская и крестообразная отвертки;
• пассатижи (обычные и раздвижные).

На видео в сети автомеханики часто используют специальный инструмент.

Сама процедура несложная, тем более, если следовать пошаговой инструкции и посмотреть тематическое видео. Алгоритм проведения замены тормозных колодок:

1. Поставить машину на 1-ю скорость и подставить клинья для упора с обеих сторон под колеса спереди для безопасности проведения работ.
2. Опустить до самого упора рычаг стояночного (так называемый ручник) тормоза.
3. Скрутить и снять колесо.
4. Определить уровень тормозной жидкости в бачке, если он достигает иди близок к максимальной черте, необходимо частично отобрать ее. Так предотвратим ее расплескивание.
5. Снять барабан тормозов.
6. Демонтировать пружинку авторегулировки зазора.
7. Поддеть плоской отверткой или аналогичным инструментом и снять стяжные пружины.
8. Снять заднюю колодку.
9. Отключить разжимной рычаг, от троса ручного тормоза.
10. Демонтировать разжимную планку отвечающего за регулировку зазора механизма.
11. Снять вторую тормозную колодку.
12. Вынуть стопорные шайбы, удерживающие пальцы разжимного рычага и вынуть сам палец.
13. Нанести тугоплавкую смазку, предназначенную для обработки тормозов, на места активного трения колодок.
14. При помощи раздвижных пассатижей сжать поршни цилиндра.
15. Установить колодки на место в обратном порядке. При этом механизм автоматической регулировки зазора необходимо привести в первоначальное положение.
16. Поставить барабан в штатную позицию.

Замена окончена. Для того чтобы откорректировать зазор до требуемых параметров между элементами тормозного механизма задних колес, необходимо выжать педаль тормоза от 10 до 15 раз. Каждый раз должен отчетливо слышится щелкающий звук авторегулятора. Когда щелканье не раздается, зазор отрегулирован. Поле этого можно вернуть колесо на свое место.

Когда замена полностью проведена, необходимо отладить стояночный тормоз, видео об этом можно легко найти в сети.

Как видно из статьи и видео, процедура не требует особых навыков и под силу даже начинающим автолюбителям.

Замена задних тормозных колодок KIA Rio

• 33 1 30k

• 180 21 210k

Фотоотчет с детальным описанием того, как проходит замена колодок задних барабанных тормозов Киа Рио.

Для замены, помимо самих колодок потребуются ступичные гайки, о которых лучше позаботиться заранее, тем более, что стоят они недорого.

Конструктив задних тормозов и ступиц неудобный. Тормозной барабан сам является ступицей, и усаживается на ось на двух подшипниках. Внутренний запрессован в барабан-ступицу и достаточно свободно садится на утолщенную часть оси, а внешний — конический. Все это поджимается гайкой со сминаемым буртиком, которая фиксируется от отворачивания смятием. От откручивания гайку предохраняет фигурная шайба, которая цепляется выступом за паз в оси. Таким образом колесо вместе с барабаном держатся на одной гайке на 21, которая еще и не затянута до упора, а регулирует прижим конического подшипника. В общем, ощущается некоторая хлипкость конструкции.

Какие задние тормозные колодки ставить на Kia Rio и когда менять?

Оригинальный номер 58315FDA01, средняя цена около 1663 руб.

• SANGSIN SA134 — 793 руб.
• KASHIYAMA K11177 — 840 руб.
• Ween 1522461 — 720 руб.

Периодичность проверки — согласно регламента ТО, необходимо осуществлять проверку каждые 15 тыс.км.

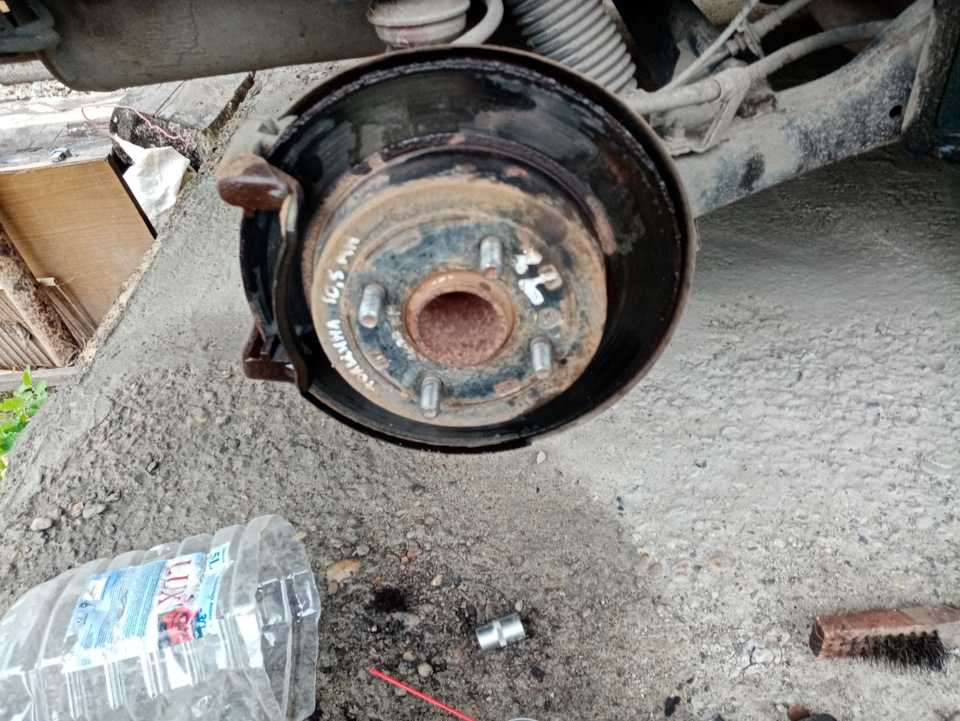

Снимаем колесо, затем колпачок ступицы — сначала обстукиваем сбоку, затем плоской отверткой отжимаем. Колпачок набит смазкой подшипника, аккуратно отставляем в сторону. Расконтриваем и откручиваем ступичную гайку. В данном случае затяжка довольно слабая, замятый буртик не держит нагрузки — откручивается коротким воротком без особого усилия. Но расконтрить гайку все же прийдется, чтобы не портить паз на оси.

Подцепляем шайку и придерживая конический подшипник от выпадания, аккуратно снимаем барабан. Хотя можно вынять подшипник отдельно.

Легко покачивая, снимаем барабан. Возможно, потребуется обстучать щиток, чтобы колодки осели.

С правой стороны это выглядит так.

С целью ревизии был извлечен конический подшипник. Присутствует выкрашивание роликов, задиров нет — еще походит. Но смазку заменим на МС-1000.

Независимо от порядка снятия — разбираем колодки. Главное то — чтобы не выскочили пружинки, которые придерживают регулировочную планку. Колодки фиксируются на щитке штифтами на пружинных скобках — держим за штифт пассатижами, давим жалом плоской отвертки на скобку и поворачиваем ее (либо штифт) на 90 градусов. После снятия задней колодки с щитка — выводим соединенный с ней рычаг из зацепления с тросиком ручника. Щиток чистим от отложений, тщательно чистим и смазываем точки прилегания колодок — чтобы не подклинивали. Чистим и смазываем регулировочный механизм, пересаживаем рычаг со старой колодки на новую, устанавливаем все на место с новыми колодками.

Сначала колодки, обычно, собираются с пружинами и планками, а затем устанавливаются на щиток, но в даном случае будет удобнее действовать последовательно. Сначала ставим заднюю колодку на место, зацепив за тросик ручника, фиксируем штифтом. После чего вставляем механизм регулировки зазора и переднюю колодку, затем уже пружинки колодок и регулятора. Новые колодки слева и справа.

Теперь осталось поставить барабан и отрегулировать конический подшипник. Попутно можно заменить смазку подшипника. Основная сложность в этой операции — правильно затянуть ступичную гайки. Суть правильного натяга — выбрать люфт но не мешать вращению. Существует несколько простых способов затяжки. 1) Плавно закручивать гайку поворачивая и покачивая ступицу до тех пор пока не исчезнет люфт, после чего слегка поджать (градусов на 30). 2) Аналогично предыдущему, но затягивать гайку до упора (без фанатизма, конечно), после чего отпустить ее на 90 градусов, чуть поджать. После этого забиваем буртик в паз оси, набиваем колпачок смазкой и ставим его на место.

Какие инструменты нужны для замены колодок

Замена колодок это несложная операция, поэтому и в наборе инструментов и материалов нет никакой экзотики. Нужны всего лишь:

1. Трикотажные перчатки и ветошь.
2. Автомобильный домкрат.
3. Противооткатные упоры.
4. Ключ для колес (баллонный).
5. Ключи на 17 рожковый, и на 14 накидной.
6. Шлицевая отвёртка.
7. Мягкая щетка по металлу.
8. Переставные клещи или раздвижные пассатижи, с захватом до 60 мм.
9. Груша для отбора лишней тормозной жидкости.
10. 50 см проволочки или канатика.
11. Смазка для направляющих болтов.

Клещи или пассатижи нужны, чтобы задавить тормозной поршень в цилиндр. Инструмент нужен далеко не каждый день. Поэтому специально можно не приобретать. Утопить поршень можно и другим способом.

Как и чем «лечить», если гремят передние суппорта?

Решение проблемы обязательно найдется! Многие долго мучаются, когда гремят колодки в суппорте. Стук колодок очень легко проверить, ударив рукой, а лучше кулаком по колесу автомобиля, получается очень неприятный громкий, звенящий звук. Если уже не помогает и смазка направляющих, то проблемой стоит заняться серьёзно.

Если прежние направляющие с резинкой начали отказываться работать, словом — сильно расшатались, то необходимо их заменить на новые. Смазав новые направляющие суппорта медной смазкой, вставьте их на прежнее место! Проверьте снова, ведь именно сейчас все должно работать прекрасно. Вместе с тем смените стойки и втулки стабилизатора.

https://youtube.com/watch?v=JxHh7PRopYI

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Самостоятельная замена суппортов

Перед тем как начать ремонтировать неисправные узлы системы торможения, необходимо обзавестись следующими инструментами:

• ключ на 12;
• ключ на 14;
• торцевые ключи;
• пассатижи.

Процесс замены крепления колодок состоит из следующих шагов:

Включение первой передачи на механической трансмиссии.
Установка противооткатных башмаков для полной фиксации транспортного средства.
Ослабление гайки крепления заднего колеса.
Установка задней стороны автомобиля на опоры.
Полное снятие крепежных элементов колеса и демонтаж кресла.

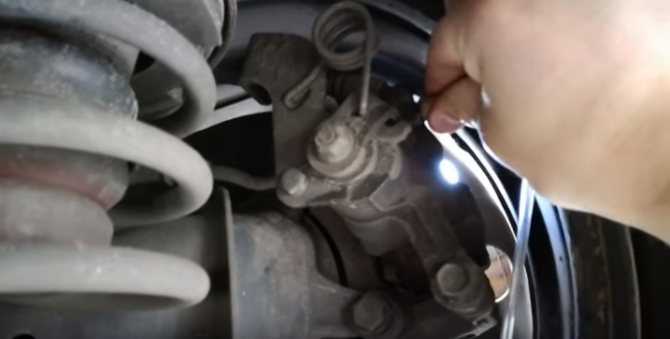

Демонтаж скобы наконечника троса стояночного тормоза.
Проворот механизма стояночного тормоза по часовой стрелке. Для правого колеса следует выполнить проворот против часовой стрелки.
Снятие троса с рычага.
Вывод штуцера крепления тормозного шланга.
Извлечение крепежного элемента из отверстия.
Отведение наконечника тормозного шланга от цилиндра колеса.
Установка заглушки на отверстие тормозного шланга.
Демонтаж уплотнителя. При сборке необходимо установить новую уплотнительную шайбу на место снятой.
Снятие крепежных болтов направляющей.
Демонтаж крепления вместе с направляющей колодок.
Установка нового крепления колодок.
Обратная сборка тормозной системы

При сборке в обратном порядке важно выполнить все работы максимально аккуратно.
Удаление воздуха из гидропривода и полная прокачка тормозной системы транспортного средства.
Пополнение уровня тормозной жидкости в системе.

Т.о передних тормозов. Замена смазки направляющих суппорта. — KIA Rio, 1.4 liter, 2006 year on DRIVE2

Привет друзья. На днях сделал передние тормоза. В частности, заменил смазку на опорных направляющих. Те, кто следит за моей Б.Ж, помнят, что при падении у меня была неприятная путаница с тормозами. Приключение на J. Или наблюдайте за своими томосами… Часть 1.

Выйти в одиночку J. Или понаблюдать за своими томосами… Часть 2. Мы начали вклинивать гидов. После чистки направляющих и смазки все заработало нормально. Но на тот момент у меня не было специальной термостойкой смазки. И я временно замазал графитовые направляющие.

Ура! Вынул аккумулятор! (Проверяя состояние задней тормозной системы) Потом решил взглянуть на передние. Вот что это было…

Увеличить

Передний правый…

Увеличить

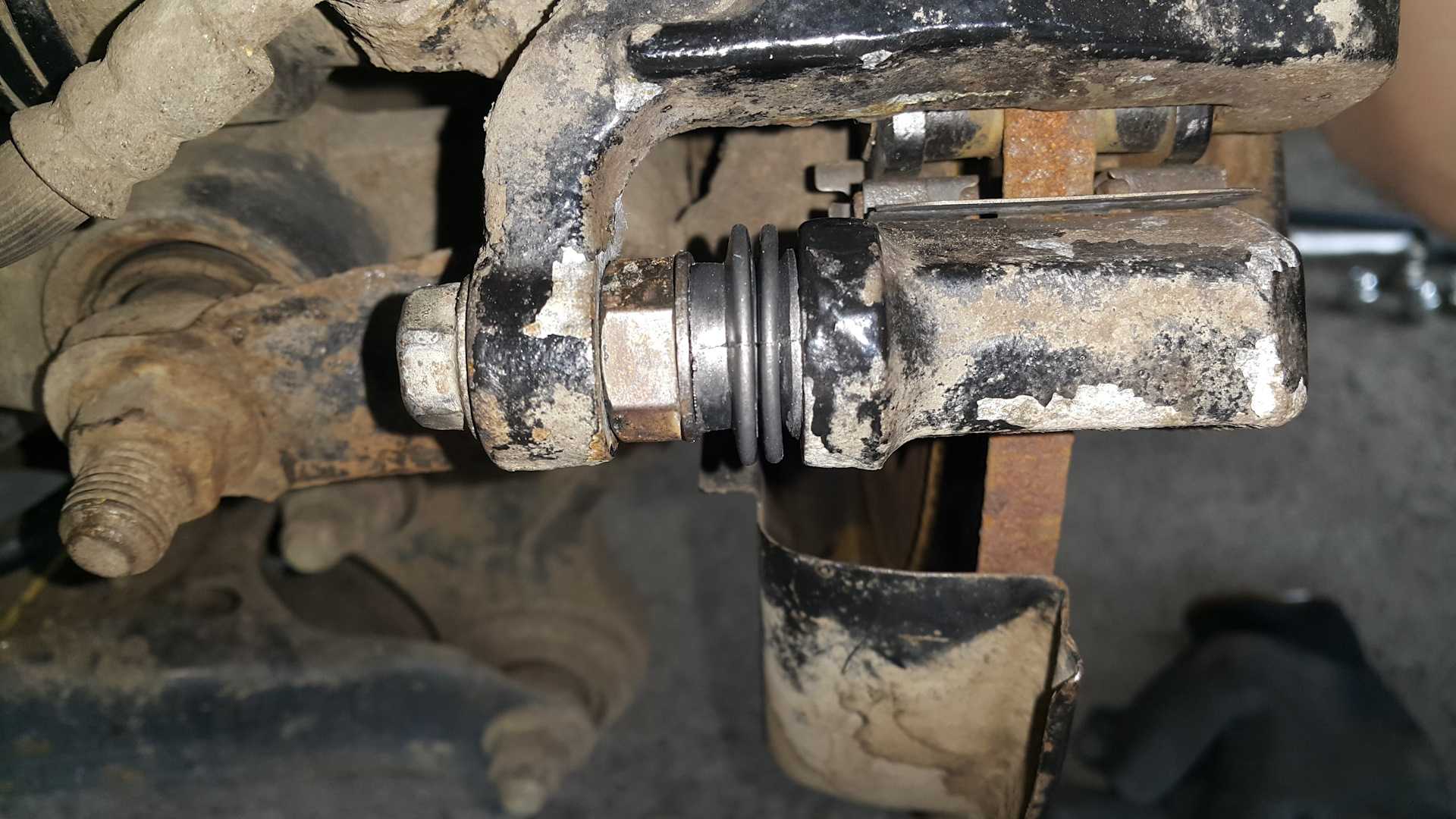

Верхняя направляющая правого колеса…

Увеличить

Нижняя правая колесная направляющая…

Увеличить

Передний левый…

Увеличить

Верхняя направляющая переднего левого колеса…

Увеличить

Нижняя левая направляющая переднего колеса…

На фото хорошо видно, что за этот период эксплуатации графитовая смазка полностью не просохла. Оставил как смазочную пасту. Но я этого ожидал. Потому что машину используют экономно. На малых скоростях (40-60 км / ч) и на короткие дистанции. Да, зимой.

В этих условиях тормозной механизм не нагревается до высоких температур. Это объясняет состояние графинового жира в моих руководствах. Но если машина активно эксплуатируется или часто ездит по трассе, то направляющие такой смазкой лучше не смазывать.

И уж тем более этим летом страдать не должно. Правильно ли я понимаю, что трансплантат сохнет и превращается в пыль при воздействии высоких температур? То есть испарится ли его основа, а сам графит останется? (Если это не так, исправьте это в x) Итак, давайте вернемся к моим руководствам.

Это были рабочие, вытащенные без труда.

Так что поддержка работала нормально. Подушечки тоже двигались свободно, не как в прошлый раз. Состояние колодок на фото…

Увеличить

Повернуть вправо…

Увеличить

Левое колесо…

Как всегда многие напишут, что пора их поменять и подгонять под тормозные диски. Но думаю, сезон они еще точно пройдут. Очистил направляющие и смазал их термостойкой смазкой Rheinol KP2N-30 с диапазоном рабочих температур от -30 до +220 градусов С.

Думаю, этого должно хватить. (Для сравнения: 2 года назад смазал направляющие на четвереньках смазкой TERMO MAX с рабочей температурой от -30 до + 250 г. Так что летом проверял направляющие и смазка была такая же, как и при транспортировке. То есть не просохла! Очень рекомендую проверить направляющие суппорта!

Показания одометра: 126687 km

Меняем колодки тормозные передние Киа Рио

Автомобили этой модели второго(2005, 2006, 2007, 2008, 2009, и 2010 модельные годы) и третьего (2011, 2012, 2013, 2014, 2015, 2016 модельные годы) поколений имеют похожую конструкцию передних тормозов. Замена передних тормозных колодок Киа Рио 3 существенно не отличается от аналогичной процедуры на автомобиле второго поколения. Поэтому данным руководством могут пользоваться владельцы обеих модификаций авто.

Итак, ставим автомобиль на ровную поверхность, включаем стояночный тормоз и подкладываем противооткатные упоры под обе стороны задних колёс чтобы предотвратить его перемещение. Отпускаем балонным ключом гайки переднего колеса на котором будем проводить работу. Затем поднимаем автомобиль при помощи домкрата и, полностью отвернув гайки снимаем переднее колесо.

Переднее колесо Киа Рио

Для дополнительной безопасности лучше подложить под автомобиль что-то, чтобы не оставлять его только на домкрате, к примеру снятое колесо. Гайки нужно положить в надёжное место чтобы не потерять. Прежде чем снимать колесо, нужно убрать пластмассовый колпак если он присутствует.

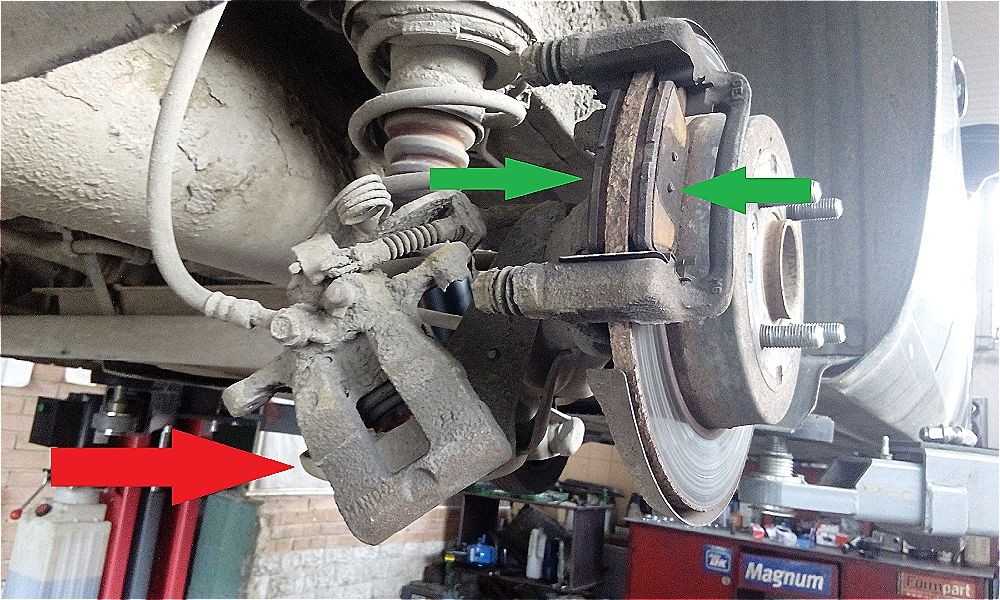

После того как переднее колесо удалено мы можем увидеть тормозной суппорт Киа Рио, поворотный кулак и другие детали подвески. Суппорт крепится к кронштейну при помощи двух болтов, которые находятся на его задней стороне, обращённой к мотору автомобиля. Ослабьте верхний болт, поворачивая его по часовой стрелке если смотреть снаружи автомобиля. Затем ослабьте нижний болт, выкрутите полностью оба и отложите их в надёжное место.

Поворотный кулак Kia Rio

Теперь необходимо вынуть тормозной суппорт из кронштейна и осторожно оставить его в таком положении чтобы не повредить тормозной шланг. Удалите старые передние тормозные колодки при помощи отвёртки, предварительно сделав отметку о том где находился индикатор износа

Если ваш комплект новых колодок включал прижимные пластинки, то удалите старые из кронштейна.

Для того чтобы передние тормоза работали легко и плавно направляющие суппорта Киа Рио должны быть хорошо смазаны специальной смазкой для тормозных механизмов. Такая смазка не боится высоких температур, не высыхает и адаптирована для работы в условиях сильного трения. Потяните верхнюю и нижнюю шпильку из их резиновых пыльников и нанесите на них тонкий слой тормозной смазки прежде чем устанавливать их обратно. Направляющая суппорта должна свободно заходить на место, для её установки не применяйте дополнительного инструмента и не забивайте её внутрь. Будьте осторожны с резиновыми пыльниками не повредите их, если на них уже имеются повреждения, их нужно немедленно заменить.

направляющая суппорта Kia Rio

Чтобы установить в кронштейн новые более толстые тормозные колодки необходимо сжать тормозной цилиндр Киа Рио. Для этого нам пригодится специальное приспособление для сжатия тормозных цилиндров. Если такого приспособления под рукой нет, можно использовать рычаг из деревянного молотка и монтировки или просто зацепив цилиндр за новые колодки, установленные на свои места, потянуть суппорт на себя.

Инструмент для сжатия тормозных цилиндров

Очищаем тормозной суппорт Киа Рио от загрязнений и пыли от старых колодок. Устанавливаем новые тормозные колодки в их посадочные места так чтобы они плотно прилегали к тормозному диску с обеих сторон. Если на новых колодках есть датчик износа, установите его таким же образом как он был установлен на предыдущих.

Следите чтобы смазка не попадала на рабочие поверхности колодок, в этом случае эффективность торможения будет снижена в несколько раз!

Тормозной Суппорт Kia Rio

Установите болты крепления суппорта на свои места и затяните их равномерно и поочерёдно. Дважды проверьте что они надёжно затянуты. Установите колесо в порядке обратном снятию, после чего опустите машину и надёжно затяните гайки его крепления.

После того как замена тормозных колодок Рио проведена и тормозной цилиндр сжат, уровень жидкости в бачке может значительно увеличиться. Для того чтобы его увидеть открываем капот и смотрим на ёмкость с тормозной жидкостью. Она находится рядом с лобовым стеклом за аккумуляторной батареей. Если её уровень выше максимума, откачайте лишнюю жидкость используя шприц. Если уровень меньше необходимого долейте необходимое количество. Будьте осторожны, не пролейте тормозную жидкость, она может легко повредить окрашенные поверхности.

Разборка и сборка тормозной системы

Алгоритм демонтажа суппортов на Киа Рио 3 поколения происходит следующим образом:

1. ослабляется штуцер прокачки, и сливается тормозная жидкость;
2. снимается пылезащитный поршневой чехол;
3. между поршнем и суппортом вставляется плоская деревянная планка (брус);
4. снимается поршень;
5. удаляется поршневое уплотнение из отверстия суппорта Киа Рио с помощью специального неметаллического стержня;
6. выворачивается штуцер и снимается втулка;
7. элементы детали промываются в чистой денатурированной воде и сушатся под напором сжатого воздуха.

Для очистки элементов тормозного механизма никогда не применяют химически агрессивные субстанции, например, этиловый спирт или бензин, которые могут остаться на деталях и отрицательно воздействовать на уплотнения из резины.

1. уплотнитель и поршень смазываются тормозной жидкостью и устанавливается в цилиндр суппорта;
2. на поршень надевается чехол – защита от пыли;
3. деталь вдавливается в цилиндр пальцами рук;
4. выворачивается штуцер прокачки;
5. монтируется втулка;
6. смазываются внутренние части втулок специальным веществом, которое входит в комплект Киа Рио 3 поколения для капитального ремонта.

Сборка проходит в противоположном порядке.

Безусловно, проводить все работы по замене тормозных механизмов необходимо на официальном сервисе, чтобы не понести дополнительных расходов в дальнейшем. Переустановка суппорта стоит сравнительно недорого, а потому необходимости в ремонте изношенного механизма нет. Если же всегда проходить техническое обслуживание в соответствии с графиком, специалисты автосервиса Киа Моторс самостоятельно определят время ремонта и замены тормозного механизма, проведут необходимые работы.

Среди массы проблемных вопросов и обсуждаемых тем, относительно автомобилей можно выделить несколько самых частых и банальных:

Повсеместно неполадки в работе автомобилей происходят в самый неподходящий момент, когда Вы в пути и едете на деловую встречу или свидание. Как на зло, воспользоваться техническим сервером Вы не имеете не малейшей возможности.

Итак, что же может случиться с Вашим автомобилем?

2) При попытке завести машину — двигатель не справляется и не вращается.

4) Не полностью заправлен бензобак. Нерабочий карбюратор, сломан насос для топлива, отключен регулятор давления. Тихий ужас, если все это представить!

6) Проблемы с запуском горячего двигателя. Фильтр может быть заполнен или даже забит. Топливо не проходит в нужное место.

Двигатель то запускается, то останавливается.

Типичные признаки неисправности

При трении ухудшается состояние колодок. Продолжительность этого процесса зависит от стиля вождения: у приверженцев быстрой езды такие запчасти изнашиваются быстрее, у любителей ездить спокойно – медленнее.

Большинство тормозных колодок оснащаются так называемым «индикатором изнашивания». Это – полоса металла, что установлена ниже фрикционного материала.

Когда основная часть этого материала истирается, приходя в степень непригодности, торможение еще присутствует, однако уже не такое эффективное, как нужно. При этом во время нажатия на педаль тормоза появляется скрежет, свист и прочие посторонние звуки.

Если же в них не имеется такого индикатора, посторонние звуки становятся основным признаком износа колодок системы торможения, когда они приходят к практически полной непригодности.

Процесс прокачки тормозов на Киа Рио

Еще одним важным свидетельством проблем со всей системой торможения является увеличение усилия, которое необходимо прилагать при нажатии на соответствующую педаль, а также значительное увеличение пути торможения.

Появление легкой вибрации и биения педали при нажатии является свидетельством попадания между самой колодкой и диском частиц грязи. Обычно это приводит к их быстрому разрушению. Но следует отметить, что подобное также могут появляться и в случае проблем с цилиндрами этой системы, изнашивании суппорта и ступицы.

Признаком износа только одной из тормозных колодок является занос авто в одну сторону во время осуществления торможения. При резкой остановке даже на сухом дорожном покрытии могут происходить заносы или даже раскручивание машины.

Основным признаком последней стадии износа тормозных колодок является та ситуация, когда при отпускании педали она не возвращается в первоначальное положение. Это происходит как результат почти полного истирания фрикционной накладки: происходит сильный нагрев металла, что приводит к его прихватыванию до диска.

Следует отметить, что любое косвенное свидетельство износа части системы, обеспечивающей торможение, может также быть результатом выхода из строя какой-то другой детали: диска, ступицы и тому подобного.
