Дэу нексия ремень генератора натяжка

Свистит ремень генератора: 5 основных причин свиста ремня. Как устранить свист — советы

В процессе эксплуатации автомобиля владелец сталкивается с множеством проблем, в число которых входит и неприятная ситуация с ремнем генератора. Он начинает, казалось бы без причины, «свистеть», и догадаться сразу почему так происходит — не так уж и просто. В нашем случае, речь не идет об изношенном или старом ремне. Здесь все понятно – заменил и все дела. Нет, все гораздо интереснее, и, как в захватывающем английском детективе, будем искать причинно-следственную связь.

Осмотр ремня и поиск причин почему свистит ремень.

Итак, почему же «свистит» новый ремень генератора? Как оказывается, на это есть несколько причин и все они представлены ниже.

Кратко о навесном ремне

Ременная передача – это самый распространенный способ передачи вращения ротору генератора. Используется метод уже давно и отличается от прочих своей простотой: всего два шкива на валах, которые соединяются ремнем.

Сам ремень отвечает за многое. Именно на него ложится ответственность передачи вращения от шкива к шкиву. Следует знать, что одна часть ремня натянута сильнее другой. Именно разность этих натяжений и определяет тяговое усилие и его коэффициент.

Ремень обеспечивает четкую передачу и отличается бесшумностью в работе. Качественные изделия способны выдерживать длительные нагрузки, сглаживать толчки и рывки. Они компактны, занимают мало места, но приводят в действие одновременно несколько важных узлов автомобиля: генератор, помпу, компрессор кондиционера и насос ГУР.

Ротор генератора обязан постоянно вращаться. Этому способствует как раз ременное соединение с коленвалом. Шкивы, которые прикручиваются на валы генератора и коленвала, соединяются ремнем, обязательно гибким.

«Свист» ремня схож с отвратительным лязгом. Вызывается он тем, что ремень проскальзывает. Звук от такого свиста неприятен и услышать его можно на большом расстоянии. Разумеется, ездить в такой ситуации не следует.

Свист ремня и его причины

Некоторые автомобилисты ссылаются на то, что якобы ремень попался некачественный и проводят замену, но все начинается по новой. По этой причине, чтобы не потерять драгоценное время и лишние деньги, рекомендуется провести осмотр всей ременной передачи. Анализ условий, при которых появляется свист – наиболее полезное суждение, которое выносит владелец автомобиля.

Проверка сводится к следующим действиям:

• проверяется целостность ремня (согласимся с версией, что сегодня даже новые изделия могут быть некачественными);
• проверяется степень натяжения (как известно, из-за слабого натяжения часто происходят скрипы ремня);
• проверяется чистота вала (еще одна причина «свиста», о чем подробно написано ниже);
• проверяется линия двух шкивов на смещение.

Пять основных причин почему свистит генератор

Ниже приводится список самых распространенных причин «свиста» ремня генератора:

Чистота деталей автомобиля – важное правило, которое обязан соблюдать владелец транспортного средства. Масло, которое случайно попало на ремень или вал, становится причиной неприятного писка

Происходит это из-за того, что ремень теряет былое сцепление с поверхностью вала и проскальзывает. Если снять ремень, а затем хорошенько удалить все следы масла при помощи тряпки, пропитанной бензином, то проблему удастся решить.
Ремень может просто провиснуть и слабое натяжение станет причиной «свиста». Решение достаточно очевидное — надо будет заглянуть под капот, проверить, как затянут ремень и если слабо, то подтянуть.
«Свист» может начаться из-за неправильной линии шкивов. Как известно, два шкива должны находиться строго по одной линии и незначительный уклон приводит к неприятному звуку. Надо проверить смещение и выставить шкивы, как нужно.

Чересчур тугой ремень тоже может привести к «свисту». Автовладельцы наверняка знают, что очень жесткий ремень не дает шкивам нормально вращаться. Особенно часто такая ситуация наблюдается в холодное время года и свист прекращается, как только двигатель прогревается и ремень вновь обретает свою форму;

Вышедший из строя подшипник может стать причиной «свиста» навесного ремня. Меняем подшипник на новый и все дела.

6.16. Ремонт генератора CS-130

ОБЩИЕ СВЕДЕНИЯ

Стяжные болты генератора

1. СТЯЖНОЙ БОЛТ (3 ШТ.) 2. КОЛОДКА С КЛЕММАМИ S. F. L. Р 3. ВЫВОД КЛЕММЫ «ВАТ» 4. ЗАКЛЕПКА 5. КРЫШКА 6. ЗАКЛЕПКА

Задняя крышка генератора

1. УДАЛИТЬ 3 ШТИФТА 2. СНЯТЬ СОЕДИНЕНИЯ СТАТОРНЫХ ПРОВОДОВ С ВЫПРЯМИТЕЛЬНОГО БЛОКА 3. УДАЛИТЬ ЗАКЛЕПКИ

Проверка статора генератора

ОММЕТР (ПРОВЕРКА НА ЗАМЫКАНИЕ НА «МАССУ»)

Проверка якоря генератора

1. ПОДШИПНИК 2. ОММЕТР (ПРОВЕРКА НА КОРОТКОЕ ЗАМЫКАНИЕ И ЗАМЫКАНИЕ НА «МАССУ») 3. ОММЕТР (ПРОВЕРКА НА ЗАМЫКАНИЕ НА «МАССУ»)

Снятие щеткодержателя, регулятора напряжения и выпрямительного блока

1. СВАРНОЕ СОЕДИНЕНИЕ 2. ВЫВОД КЛЕММЫ «ВАТ» 3. ВИНТЫ 4. РЕГУЛЯТОР НАПРЯЖЕНИЯ 5. СВАРНОЕ СОЕДИНЕНИЕ 6. ЩЕТКОДЕРЖАТЕЛЬ 7. ПАЛЕЦ КРЕПЛЕНИЯ ЩЕТКИ 8. ВЫПРЯМИТЕЛЬНЫЙ БЛОК

Проверка выпрямительного блока

1. ОММЕТР 2. ОММЕТР

Передний подшипник генератора

1. ПЕРЕДНЯЯ КРЫШКА 2. ВЕНТИЛЯТОР 3. ШКИВ 4. ВАЛ 5. ГАЙКА 6. РАСПОРНАЯ ВТУЛКА 7. КОЛЬЦО 8. КОЛЬЦО 9. ПОДШИПНИК В ЗАКРЫТОМ ИСПОЛНЕНИИ

Задний подшипник генератора

1. МОНТАЖНОЕ ГНЕЗДО ПОДШИПНИКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Прочертить по крышкам и статору генератора метку для облегчения последующей сборки генератора. 2. Отвернуть 3 стяжных болта и снять заднюю крышку. 3. Удалить заклепку или штифт и снять крышку контактных колец. 4. Отпаять и снять провода статора с клемм выпрямительного блока. Во избежание повреждения диодов выпрямительного блока следует избегать перегрева проводов и клемм паяльником.Предупреждение Если провода статора приварены к клеммам выпрямительного блока, необходимо отрезать провода. 5. Снять статор. 6. Снять отражательную шайбу из полости задней крышки, удалив 3 штифта. 7. Проверить обмотки статора на замыкание на «массу» с помощью омметра. Заменить статор с неисправными обмотками. 8. Проверить обмотки якоря на замыкание на «массу» с помощью омметра (передняя крышка при этом не снята). При наличии замыкания заменить якорь. Для того чтобы отвернуть гайку вала, необходимо предварительно закрепить вал. 9. Проверить обмотки якоря на короткое замыкание и замыкание на «массу». Сопротивление обмоток должно быть в пределах 1,7–2,3 Ом. В противном случае необходимо заменить якорь. 10. Вывернуть винт и снять щеткодержатель. Проверить состояние щеток. Если щетки годны для дальнейшей эксплуатации, протереть их чистой мягкой тканью и вставить в щеткодержатель. 11. Снять клеммовый вывод, расположен ный между регулятором напряжения и выпрямительным блоком и вынуть их из задней крышки генератора. 12. Проверить выпрямительный блок, подсоединив омметр к выводу фазной обмотки статора и воздушному радиатору диодов. Повторить проверку, поменяв местами провода омметра. Если показания омметра в обоих случаях одинаковы, необходимо заменить выпрямительный блок. Аналогично проверить две оставшиеся диодные цепи выпрямителя.Предупреждение Некоторые типы цифровых омметров не пригодны для проверки диодов. В этом случае требуется проконсультироваться у представителя фирмы-изготовителя по поводу возможности проверки состояния выпрямительного блока. 13. Последовательно проверить три диода, подсоединяя омметр к выводу фазной обмотки и пластине основания. Если при изменении коммутации клемм омметра показания не изменяются, следует заменить выпрямительный блок. 14. При сборке затянуть гайку моментом 54-108 Нм, зафиксировав вал от вращения. 15. Установить новое кольцо в заднюю крышку генератора. 16. Запрессовать до упора и зафиксировать новый подшипник в гнезде задней крышки. 17. Установить щеткодержатель на заднюю крышку и закрепить с помощью изолированного винта. Расположив щеткодержатель так, чтобы щетки были перпендикулярны выпрямительному блоку, зафиксировать щеткодержатель с помощью пальца. 18. Нанести слой герметика на сопрягаемые поверхности выпрямительного блока и задней крышки (для лучшей теплопередачи и охлаждения диодов) и установить на крышку выпрямительный блок. После монтажа щеткодержателя и выпрямительного блока выполнить сварные соединения. 19. Зафиксировать и соединить сваркой регулятор напряжения и выпрямительный блок. 20. Закрепить штифтом новую отражательную шайбу. 21. Установить статор, приварить к выводам фазных обмоток 3 провода выпрямительного блока. Следует избегать возможного перегрева диодов при сварке. 22. Установить и закрепить штифтами наружную крышку. 23. Установить контактные кольца, напрессовав наружное и внутреннее кольца на вал и соедининив переднюю крышку со шкивом с якорем. При напрессовке колец следует обеспечить зазор между наружным кольцом и задней крышкой в пределах 1,9–2,2 мм. 24. Установить 3 стяжных болта и вынуть штифт крепления щетки

Замена помпы Daewoo Nexia

Есть такое понятие, как износоустойчивость детали. Независимо от стиля и качества езды, каждая деталь, рано или поздно, изнашивается. Данная статья будет о подробной замене помпы на автомобиле Daewoo Nexia. Как показывает практика, замена водяного насоса или, так называемой помпы, нужно менять на Daewoo Nexia с каждой второй заменой газораспределительного механизма (ГРМ). Замена же ГРМ должна происходить, в идеале, каждые 50000 к.м. пробега.

Как определить, что состояние помпы оставляет желать лучшего? Во-первых – это следы подтека антифриза. Во-вторых – слышен лишний шум подшипника помпы. И так, подробная инструкция:

1. Для замены помпы необходимо открутить шкив распределительного вала. Шкив этот можно зафиксировать длинной головкой 10 мм через отверстия. Открутить его можно ключом на 17 мм.
2. Следующим делом нужно открутить два болта снизу и два болта сверху 10 мм головкой и отодвинуть внутреннюю крышку ремня ГРМ.
3. Перед снятием помпы необходимо её как-либо пометить, потому что новую поставить нужно в том же положении. Необходимо это для того, чтоб при натяжке ремня, меньше вращалась помпа.
4. Заранее необходимо поставить какую-либо емкость или тару, для того, чтоб туда слить антифриз. После установки емкости откручиваем три шестигранных болта 5мм и снимаем помпу.
5. После того, как антифриз сольется, нужно тщательно очистить и протереть поверхность насухо. На новую помпу необходимо установить новое уплотнительное кольцо. Будет оптимальным, также, смазать его герметиком.
6. Установить новую помпу на место, но до конца болты не затягивать. Поставить крышку и шкив на свои предназначенные места.
7. Далее необходимо установить ремень с роликом и начать вращать помпу до тех пор, пока на ролике не совпадут зубцы.
8. Следующим делом будет вращение шкива коленчатого вала. Примерно, два-три оборота и сразу проверить правильность установки меток. Если все верно, то уже окончательно затянуть болты помпы. Все остальное нужно собрать в обратной последовательности. После сборки залить антифриз.

В идеале, данную операцию лучше доверить автомеханикам на СТО. Ведь чаще всего бывает, что когда что-либо чинишь, другая деталь ломается еще больше. Но, опять же, если подробно следовать написанному выше, можно без особых проблем заменить помпу. Надеюсь, данная статья была полезной для Вас.

Реле и предохранители Дэу Нексия со схемами блоков

Стандартные предохранители Нексия предназначены для защиты бортовых цепей от перенагрузки или короткого замыкания. В машине присутствует всего 1 вспомогательный и основной модуль. Главный блок располагается возле рулевой колонки со стороны водительской двери. Здесь же монтируется и вспомогательный модуль.

Примечательным моментом является то, что схема и расположение приборов актуально для всех модификаций. Машина производится в единственном виде и данные актуальны для версий 1998 и 2012г. Приведенные таблицы актуальны только для классической версии. На Равон Нексия Р3 схема и расположение устройств кардинально отличается.

Замена помпы на Дэу Нексия на 8-ми и 16-ти клапанных двигателях

Первый автомобиль Дэу Нексия выехал из заводских ворот в 1986 году. За основу для этой машины был взят Опель Кадет. В 1995 году был выполнен первый глубокий рестайлинг автомобиля. Усовершенствованию подверглась бо́льшая часть узлов, агрегатов Нексии. Машина стала более элегантной, комфортабельней, надёжней. Силовой агрегат имеет рабочий объём 1500 см 3, 8 клапанов в головке блока цилиндров, способен развить мощность 75 лошадиных сил.

Одной из проблем этого мотора есть выход из строя насоса в системе охлаждения двигателя, по этому многим владельцам этого автомобиля будет полезно знать о том, как проводится замена помпы Дэу Нексия.

Как понять, что помпа неисправна

Насос в системе охлаждения автомобиля Дэу Нексия представляет собой простой по конструкции агрегат, имеющий высокую надёжность при эксплуатации транспортного средства. Известны случаи, когда механизм работал при пробеге более 180 тыс. км. Однако рано или поздно наступает момент, когда помпа daewoo nexia изнашивается, требуется её замена исправным механизмом.

Опыт эксплуатации этого автомобиля показал, что самыми уязвимыми местами этого узла являются:

1. Уплотнительное резиновое кольцо.
2. Подшипниковый узел.
3. Сальниковое уплотнение.

Неисправность этих деталей вызывает следующие неисправности:

1. Течь антифриза через уплотнения. Износ может произойти как механическим путём, так и при использовании охлаждающей жидкости низкого качества.
2. Большой люфт подшипникового узла.
3. Перегрев силового агрегата из-за потери охлаждающей жидкости.
4. Ускоренный износ крыльчатки насоса при большом люфте вала из-за изношенного подшипника.
5. Изношенный подшипник может заклинить помпу, что приводит к обрыву зубчатого ремня в приводе механизма ГРМ.

Последняя неисправность может повлечь за собой значительные материальные затраты, так как могут быть повреждены клапана, поршня, другие детали силового агрегата. Эти признаки одинаковы для моторов с рабочим объёмом 1500 см 3, 1600 см 3. Неисправности в виде течи охлаждающей жидкости легко заметить в моторном отсеке, остальные проблемы обнаружить труднее. Неисправный подшипник опытный водитель легко замечает по появившимся посторонним звукам, которые проявляются гулом, затем треском. Провести тщательную диагностику помпы без её разборки трудно, поэтому при каждом техническом обслуживании машины при замене ремня ГРМ необходимо проверять состояние насоса системы охлаждающей жидкости.

Сроки замены помпы

Каких-либо конкретных сроков замены помпы Дэу Нексия производитель не указывает. Пробег этого механизма зависит от многих факторов:

1. Технического состояния мотора.
2. Условий эксплуатации автомобиля.
3. Качества используемых деталей, других расходных материалов.

При плановой замене приводного ремня в механизме ГРМ обязательно проверяют состояние помпы. Даже малейшие признаки износа этого узла устранить практически невозможно, поэтому её меняют целиком. Чаще всего её замена происходит после второй замены зубчатого ремня, но бывают исключения. А также замену помпы выполняют при покупке автомобиля с пробегом, так как в большинстве случаев её реальный пробег точно установить невозможно.

Регламент работы на примере 8-ми клапанного двигателя

Операция по замене неисправного (8 кл Дэу Нексия) насоса охлаждающей жидкости трудностей для водителя не представляет, сложности преследуют ремонтника на подготовительном этапе. Чтобы добраться до неисправного узла, придётся демонтировать много других деталей, выставить установочные метки механизма ГРМ, потом демонтировать изношенную помпу. Кроме нового насоса охлаждающей жидкости, следует приобрести необходимое количество антифриза.

Какие инструменты и запчасти необходимы

В работе понадобится инструмент:

1. Набор гаечных ключей (рожковые, накидные).
2. Головки, шестигранники.
3. Набор отвёрток с крестообразным, шлицевым лезвием.
4. Монтировка, молоток, пассатижи.
5. Автомобильный домкрат.
6. Подставка под кузов машины.
7. Противооткатные башмаки.
8. Ёмкость для сливаемого антифриза.

Из нужных запасных частей потребуется новая помпа, антифриз для замены в системе охлаждения двигателя.

Разборка

Автомобиль устанавливают на месте выполнения ремонтных работ. Подойдёт смотровая яма, эстакада, подъёмник. Затягивают трос ручного тормоза, под колёса устанавливают противооткатные башмаки. Далее открывают капот моторного отсека, отсоединяют клеммы АКБ. Следующим шагом будет демонтаж воздушного фильтра со всеми подводящими патрубками. Устанавливают пустую ёмкость для сливаемого антифриза, открывают кран, ждут его полного истекания из системы охлаждения мотора.

Как поменять щетки на генераторе на нексия

Выступающая часть пружины должна при этом войти в самую глубокую часть паза. Край паза в самом глубоком месте имеет фаску. Обязательно следить за правильным положением упорной пружины, так как из-за этого уменьшается выступание замена генератора дэу нексия относительно паза, что облегчает сборку. Кроме того, пружина не так сильно нагружается и благодаря этому увеличивается упорное воздействие.

Перед установкой отогнуть провода подключения выпрямителя, чтобы они не касались ротора. В субботу поехали и купили. НО… на нем отсутствовала маркировка.

Парень клялся что подойдет. Подошел Отдал вместе с его кронштейном но он не подойдет. Прикрутил к родному кронштейну, подложил шайбу. Теперь не болтается.

Процесс сборки был уже знаком. И все вроде нормально, но эта гадская медная хренота кольцо отвалилась. Зачистил провода и поставили новое медное кольцо только теперь обработали что б не окислялось.

Счастья было море. Теперь заряд показывает Если вы как и я на смотрелись мануалов по ютубу, начинались где то что генератор можно снять сверху, то это может быть и правда, но я не смог.

Самый простой способ это снизу. Приготовьтесь, вам понадобится яма или эстакада. Снимите любую клемму с аккумулятора ключ на Уберите трубки воздуха с дроссельной заслонки и с корпуса воздушного фильтра, отсоедените датчик, отстегните замена генератора дэу нексия плоская отвёртка, ключ на 10, пассатижы. Если напряжение меньше 13 В, возможно, окислились контакты провода от генератора к аккумуляторной батарее, неисправен регулятор напряжения, замаслены или изношены щетки либо неисправен сам генератор.

Отключаем все потребители электроэнергии, при этом вольтметр должен показать замена генератора дэу нексия не выше 14,7 В. Если напряжение больше 14,7 В, скорее всего, неисправен регулятор напряжения.

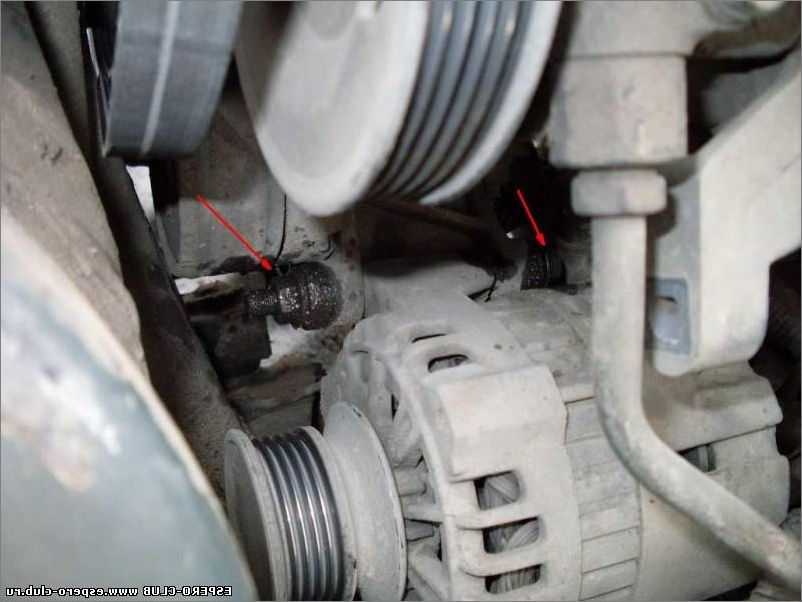

Снятие генератора на Daewoo Nexia 2008

Стетоскопом по шуму оцениваем состояние подшипников генератора. Сильный гул свидетельствует об износе подшипника или подшипников наиболее часто выходит из строя передний подшипник. Генератор — снятие и установка 1. Подготавливаем автомобиль к выполнению работы замена генератора дэу нексия устанавливаем его на смотровую канаву или эстакаду.

Отгибаем фиксатор и отсоединяем от генератора колодку жгута проводов.

Ключом на 10 мм отворачиваем гайку и отсоединяем наконечник провода от силового вывода генератора.

Daewoo Nexia & | Замена генератора & | Дэу Нексия

Генератор от ВАЗ 2123 (Шевролет Нива) на Дэу Нексия 1,5 8клап. (колхоз)

Информация актуальна для моделей Дэу Нексия. года выпуска. На стоянке заглушил двигатель, и снова включил зажигание, лампа заряда аккумулятора не загорелась, сделал вывод, что умерло реле-регулятор напряжения. Яркое горение замена генератора дэу нексия или ее горение вполнакала свидетельствует о неисправностях.

По дороге домой, на дороге как-то туго ехал авто передо мной и я ему моргнул дальним что бы он хотя бы съехал вправо так он и сделал, включив аварийку , а у меня через буквально сек.

Нижний чуть сложнее и крутится той же трещоткой в проеме у амика.

Дальнейшие операции выполняем с помощником. Нажимая педаль газа, удерживаем частоту вращения коленчатого вала двигателя в пределах 3 мин1, контролируя работу двигателя по тахометру. Вольтметром измеряем напряжение на выводах аккумуляторной батареи.

Если генератор исправен, вольтметр должен показывать напряжение не ниже 13 В. Если напряжение меньше 13 В, возможно, окислились контакты провода от генератора к аккумуляторной батарее, неисправен регулятор напряжения, замаслены или изношены щетки либо неисправен сам генератор. Отключаем все потребители электроэнергии, при этом вольтметр должен показать напряжение не выше 14,7 В.

Если напряжение больше 14,7 В, скорее всего, неисправен регулятор напряжения. Стетоскопом по шуму оцениваем состояние подшипников генератора.

Сильный гул свидетельствует об износе подшипника или подшипников наиболее часто выходит из строя передний подшипник. Генератор — снятие и установка 1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду.

Отгибаем фиксатор и отсоединяем от генератора колодку жгута проводов. Ключом на 10 мм отворачиваем гайку и отсоединяем наконечник провода от силового вывода генератора.

Материалы по теме

Снимаем ремень привода вспомогательных агрегатов. Окончательно отворачиваем болты и гайки крепления генератора и снимаем его. Установку деталей выполняем в обратной последовательности. Информация актуальна для моделей Дэу Нексия , , , , , , , , , , года выпуска. Причем падает капитально, при всем этом лампа аккумулятора упорно не горела. БК показывал сначала Странно… С утра все работало и показывало 14В.

Принял решение поставить машину и искать проблему. Через несколько дней решил доехать до гаража aleksey68tmb.

Дело было вечером, но проблему решать надо. С Алексеем впервые начали снимать генератор. Алексей начитался и его дельные советы очень помогали, до тех пор пока мы не дошли до болта крепления генератора и кронштейна… … это был мат Болт никак не выходил и упирался в металлический каркас по центру под форсунками.

Замена генератора дэу нексия

Круглым напильником пытались выпилить места для хода болта, но оказалось бессмысленно, за ним еще пластиковая стенка. Решили снимать генератор вместе с кронштейном. Поддомкратил машину, снял правое колесо.

Процесс пошел… На кронштейне 3 болта 14″. Нижний чуть сложнее и крутится той же трещоткой в проеме у амика. Итак открутили… Естесственно придерживаем что бы не упал и не порвал провод к датчику давления масла. Аккуратно опустили на землю и вытащили.

Попробовали разобрать… вдруг щетки… Но опять безудержное веселье с винтом. Полотном по металлу сделали пропил в шляпке винта и плоской отверткой открутили не без помощи ВДшки. С помощью аккумулятора попытались прозвонить щеточный узел и якорь. Все с»ка в норме.

голоса

Рейтинг статьи

Где щётки находятся генератора

Менять щётки генератора не Они. сложно находятся в задней половине устройства и счёт за держатся одного болта. Сам щёточный находится узел рядом с контактными кольцами и подключён к напряжения регулятору. Рядом с кольцами щётки удерживаются Зная. пружинами схему устройства генератора, несложно щётки найти. Для замены понадобится стандартный инструментов набор:

• Несколько гаечных ключей;
• Пара Новые;
• отвёрток щётки;
• Жидкость WD-40 (для того, сорвать не чтобы резьбу болтов).

Щётки можно двумя заменить способами, сняв генератор или не его снимая. Каким способом лучше воспользоваться конструкция подскажет автомобиля, а точнее место в подкапотном При. пространстве наличии свободного места ремонт генератора щеток не сложно провести без снятия если, а узла двигатель занимает всё подкапотное без, пространство снятия генератора не обойтись.

Читать Усилитель:  еще сотовой связи 2G GSM 900

Генератор Daewoo Nexia N100

Основные данные для контроля, обслуживания и ремонта
Параметр	Значение
Выходное напряжение, В	14
Номинальная сила тока, А	90

Моменты затяжки резьбовых соединений
Наименование деталей	Момент затяжки, Нм
Гайки крепления провода к выводу генератора	10
Болты крепления генератора к кронштейнам	35
Болты крепления кронштейнов генератора	35
Винты крепления регулятора напряжения	10

Описание конструкции генератора На автомобиле установлен трехфазный генератор переменного тока с электромагнитным возбуждением, диодным выпрямительным блоком и со встроенным регулятором напряжения.

В зависимости от года выпуска и комплектации могут устанавливаться различные генераторы. В целом их конструкция и способы крепления аналогичны, но есть незначительные отличия. Используя обобщенную информацию, приведенную в данном разделе, можно выполнить аналогичные операции по любому генератору, установленному именно на Вашем автомобиле, даже если он отличается от описанного в этой книге.

Детали генератора: 1 — шкив, 2 — передняя крышка: 3 — статор; 4 — задняя крышка в сборе со статором; 5 — защитная крышка

Привод генератора осуществляется поликлиновым ремнем от шкива коленчатого вала. Натяжение ремня осуществляется за счет изменения положения генератора.

Генератор представляет собой трудноразборную конструкцию, поэтому в случае его неисправности (за исключением отказа регулятора напряжения и щеточного узла) обратитесь в специализированную мастерскую или замените генератор в сборе. В данной главе описаны только те операции, выполнение которых не требует специальных навыков и оборудования.

Генератор — проверка без снятия с автомобиля Если при включении зажигания на щитке приборов не загорается контрольная лампа заряда аккумуляторной батареи, скорее всего, произошел обрыв цепи от щитка приборов до генератора или щетки реле-регулятора изношены больше допустимой величины.

Для выполнения работы потребуются: — мультиметр; — стетоскоп технический. Работу выполняем с помощником.

Последовательность выполнения 1. Подготавливаем автомобиль к выполнению работы. 2. Запускаем двигатель. Если на щитке приборов горит контрольная лампа заряда аккумуляторной батареи проверяем натяжение ремня привода генератора.

3. Прогреваем двигатель до рабочей температуры. 4. Включаем все мощные потребители электроэнергии (обогрев заднего стекла, максимальную скорость электровентилятора климатической установки, дальний свет фар и так далее). Дальнейшие операции выполняем с помощником.

5. Нажимая педаль газа, удерживаем частоту вращения коленчатого вала двигателя в пределах 3 000-3 500 мин1, контролируя работу двигателя по тахометру. 6. Вольтметром измеряем напряжение на выводах аккумуляторной батареи. Если генератор исправен, вольтметр должен показывать напряжение не ниже 13 В.

Если напряжение меньше 13 В, возможно, окислились контакты провода от генератора к аккумуляторной батарее, неисправен регулятор напряжения, замаслены или изношены щетки либо неисправен сам генератор.

7. Отключаем все потребители электроэнергии, при этом вольтметр должен показать напряжение не выше 14,7 В.

8. Стетоскопом по шуму оцениваем состояние подшипников генератора. Сильный гул свидетельствует об износе подшипника или подшипников (наиболее часто выходит из строя передний подшипник).

Генератор — снятие и установка Последовательность выполнения 1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду.

2. Отгибаем фиксатор и отсоединяем от генератора колодку жгута проводов.

3. Ключом на 10 мм отворачиваем гайку и отсоединяем наконечник провода от силового вывода генератора.

4. Снимаем ремень привода вспомогательных агрегатов.

5. Окончательно отворачиваем болты и гайки крепления генератора и снимаем его.

6. Установку деталей выполняем в обратной последовательности.
