Замена главного цилиндра сцепления passat b6

Прокачка гидросистемы сцепления VW Passat B3

Прокачка главного цилиндра

Шаги процедуры прокачки главного цилиндра гидросистемы Фольксваген Пассат Б3:

1. Необходимо поднять транспортное средство и установить на осевых подпорках.
2. Демонтировать резиновую головку жиклера, который находится сверху цилиндра.
3. Одеть трубку для прокачки на жиклеры одним концом, а другой – положить в канистру с тормозной жидкостью
4. Открутить жиклер прокачки на половину оборота и позвать напарника. Попросить его выжать сцепление до конца раз пять, десять. Необходимо, чтобы исчезли воздушные пузыри, когда тормозное средство будет выходить в канистру.
5. Нужно проверить, что уровень жидкости в канистре не становится меньше уровня выхода цилиндра. Иначе воздух снова попадет в систему.
6. Закрутить жиклер прокачки, удерживая выжатой педаль сцепления.
7. Отпустить педаль и долить тормозну жидкость.
8. Снять трубку прокачки и одеть резиновую головку.

Прокачка рабочего цилиндра

Процедура прокачки рабочего цилиндра ничем не отличается от вышеописанного процесса с главным. Автовладелец Фольксваген должен предпринять те же самые шаги:

1. Снять резиновую головку с жиклера рабочего цилиндра. Одеть трубку на него.
2. В точности повторить действия по прокачке для главного цилиндра.
3. По окончании работ снять трубку и надеть обратно резиновую головку.

7.7. Снятие и установка главного цилиндра сцепления

Рис. 7.6. Элементы гидравлического привода сцепления: 1 – бачок гидравлического привода сцепления/главного тормозного цилиндра; 2 – шланг подачи жидкости; 3 – вакуумный усилитель тормозов; 4 – пылезащитный колпачок; 5 – кронштейн сервопривода тормоза; 6 – педаль сцепления; 7 – штуцер прокачки главного цилиндра сцепления; 8 – главный цилиндр сцепления; 9 – гайка крепления кронштейна главного цилиндра сцепления; 10 – муфта трубопровода; 11 – трубопровод; 12 – прокладка; 13 – опора; 14 – втулка; 15 – прокладка; 16 – штуцер прокачки рабочего цилиндра сцепления; 17 – рабочий цилиндр сцепления; 18 – гайки крепления кронштейна рабочего цилиндра; 19 – картер сцепления; 20 – муфта гибкого шланга; 21 – гибкий шланг

Главный цилиндр сцепления расположен в моторном отсеке, справа от вакуумного усилителя тормозов (см.
рис. 7.6).

Cнятие главного цилиндра проводите в следующем порядке:

– снимите крышку с блока предохранителей, отверните винты крепления и снимите нижнюю часть панели приборов;

– снимите пружинную скобу крепления и извлеките штифт с головкой и отверстием под шплинт, крепящий толкатель главного цилиндра к педали сцепления;

– пережмите шланг подачи жидкости от бачка к главному цилиндру сцепления подходящим зажимом и отсоедините шланг от главного цилиндра сцепления;

– отверните штуцер трубопровода и отсоедините шланг, идущий к рабочему цилиндру сцепления;

– в салоне автомобиля снимите защитный кожух толкателя главного цилиндра сцепления;

– отверните гайки крепления и снимите главный цилиндр.

Проверку технического состояния деталей главного цилиндра его сборку и установку проводите в следующем порядке:

– очистите наружную поверхность главного цилиндра сцепления.

– используя отвертку как рычаг, снимите резиновый кожух и извлеките толкатель. Ослабьте контргайку, отверните хомут крепления и извлеките толкатель из резинового кожуха;

– извлеките стопорное кольцо из цилиндра, а также прокладку, поршень и пружину

Обратите внимание на то, что конец пружины, имеющий меньший диаметр, располагается со стороны поршня;

– тщательно очистите детали главного цилиндра сцепления, проверьте их состояние и при необходимости замените их. Манжету поршня замените независимо от его состояния;

– опустите новую манжету в тормозную жидкость и установите его на поршень в соответствии со стрелками-указателями

Убедитесь, что рабочая кромка манжеты находится перед пружиной на конце поршня;

– установите пружину концом, имеющим больший диаметр, в главный цилиндр сцепления. Опустив поршень в тормозную жидкость, аккуратно вставьте его в цилиндр сцепления;

– установите прокладку и стопорное кольцо в канавку цилиндра;

– смажьте торец толкателя тонким слоем специальной смазки, установите его на поршень и наденьте резиновый кожух. Наживив контргайку и хомут, затяните контргайку.

Установку главного цилиндра проводите в последовательности, обратной разборной.

Удалите воздух из гидравлической системы привода сцепления.

предыдущая страница7.6. Снятие и установка рабочего цилиндра сцепления

следующая страница 7.8. Снятие и установка троса привода сцепления

Снятие

Отсоединить провод массы (-) аккумулятора.

Внимание: при этом из запоминающего устройства стираются коды неисправностей двигателя, а также код радио. Аккумулятор может отсоединяться только при выключенном зажигании, так как в противном случае выходит из строя блок управления системой впрыскивания

Перед отсоединением необходимо также прочитать указания из раздела «Снятие и установка радио», а также «Снятие и установка аккумулятора».

Разъединить у коробки передач электрические разъемы.

Дизельный двигатель с газотурбинным наддувом: Снять воздушный шланг от турбокомпрессора к холодильнику наддувочного воздуха.

Снять рычаг переключения передач и направляющий рычаг, а также противоопору тросовой тяги у коробки передач,

см. ниже

Автомобили с гидравлическим приводом сцепления:

Тросовую тягу переключения передач с направляющим рычагом демонтировать, с тем чтобы можно было снять рабочий цилиндр, см. ниже.

Отвернуть рабочий цилиндр сцепления и подвесить на проволоке к кузову.

Внимание: Гидропривод остается присоединенным, иначе из системы после установки должен удаляться воздух. При снятом рабочем цилиндре педаль сцепления не выжимать

Автомобили с механическим приводом сцепления: отсоединить трос сцепления от рычага переключения у коробки передач и от опоры, см. главу «Сцепление». Автомобили с механическим указателем скорости движения: отвернуть приводной вал указателя скорости от коробки передач.

Автомобили с электронным указателем скорости движения: отсоединить штекер от датчика скорости.

Вывернуть 4 верхних болта крепления двигателя и коробки передач.

Автомобиль поднять, см.раздел «Подъем автомобиля».

Переднюю выпускную трубу отсоединить от выпускного патрубка и опереть ее на деревянную подставку.

Снять стартер, см. главу «Система электрооборудования».

Отвернуть защитный экран карданного вала.

Отвернуть карданные валы слева и справа от коробки передач и оба вала высоко подвязать.

Установить приспособление для подвешивания, например, VW 10-222А, и предварительно подтянуть двигатель ходовым винтом. Если приспособления для подвешивания нет, уложить на козлы подходящую штангу и подтянуть двигатель тросом.

Вывернуть 3 болта -А- у опоры двигателя справа -В-.

Вывернуть болт-С- у опоры коробки передач слева -D-.

Внимание: Болт отчасти труднодоступен

В автомобилях с усилителем рулевого механизма гидравлические трубопроводы осторожно отжать в сторону. В автомобилях с противоблокировочным устройством при необходимости снять расширительный бачок с охлаждающей жидкостью, см

главу «Система охлаждения»

В автомобилях с противоблокировочным устройством при необходимости снять расширительный бачок с охлаждающей жидкостью, см. главу «Система охлаждения».

Отвернуть гайку -А- передней опоры двигателя.

Снять переднюю консоль -В- опоры двигателя.

Если есть в наличии, шланги усилителя привода рулевого механизма связать вместе и прочно привязать спереди к кузову, например, к передней опоре двигателя.

Отвернуть амортизатор от балки переднего моста, см. главу «Передний мост».

Силовой агрегат насколько это возможно сдвинуть вправо, и двигатель с помощью троса еще немного приподнять.

Внимание: Если места недостаточно, снять вентилятор радиатора, см.главу «Система охлаждения»

Отвернуть от коробки передач опору -А- и консоль -В-. Силовой агрегат нажать к передней стенке кузова и вытащить из консоли коробки передач болт крепления -С-.

Внимание: С 4/93 консоль коробки передач больше не устанавливается. Если же консоль имеется, то при сборке она снова должна быть установлена

Отвернуть и снять небольшой защитный экран коробки передач.

Легко приподнять коробку передач подъемником V.А.G 1383. Если такового нет, приподнять коробку гаражным домкратом.

Внимание: Между коробкой передач и домкратом уложить деревянную прокладку. Вывернуть болты крепления двигателя/коробки передач

Вывернуть болты крепления двигателя/коробки передач.

Коробку передач отжать от направляющих втулок и осторожно вынуть

Рычаг выключения сцепления прижать к картеру коробки передач и застопорить монтажным штифтом или болтом М8х35 (длина 35 мм). После установки коробки передач болт вытащить и отверстие закрыть пробкой.

Американцы

Привезённые из Америки Passat B6 кардинально не отличаются, но определённые признаки есть:

• кнопки управления замками на всех дверях у американцев, у Европы только на водительской;
• нет задней противотуманной фары и красные поворотники;
• заводской люк бывает только у Америки;
• отличается задний бампер;
• приборная панель в милях;
• более мягкая подвеска (не доказано, у каждого своё понятие о “мягкости”);
• американский VIN-номер кузова начинается с WVWEK или WVWАК;
• 3.6 литровым бензиновым двигателем Passat B6 комплектовали только на рынке штатов.

Сами по себе автомобили из США неплохие. Но наши “делки” часто выбирают машины битые и утопленные, по бросовой цене. Поэтому “неевропейские” Пассаты нужно более тщательно диагностировать насчёт “битости” и неуловимых “глюков” электрики.

Неисправности и ремонт главного цилиндра сцепления

Если говорить о ГЦС, как и любое другое устройство, данный элемент также может выйти из строя. Хотя главный цилиндр сцепления отличается простотой конструкции и надежностью, со временем появляется износ отдельных элементов по причине постоянных нагрузок, особенно если машина эксплуатируется в городе.

Как правило, первыми из строя выходят уплотнители и детали из резины. Если просто, под такими уплотнительными элементами следует понимать пыльники, которые надеты на шток для защиты цилиндра от грязи и мелкого абразива, а также уплотнительные манжеты, которые не позволяют вытекать рабочей жидкости.

Еще одним элементом, который может стать причиной проблем с ГЦС, является пружина в цилиндре. Пружина главного цилиндра сцепления постоянно испытывает нагрузки в процессе эксплуатации автомобиля, также на нее воздействует тормозная жидкость, которая выполняет в данном случае функцию рабочей. Когда металл становится более хрупким, пружина может попросту лопнуть.

Так или иначе, в случае неполадок цилиндр нужно менять. При этом в ряде случаев также удается обойтись ремонтом ГЦС, а не его заменой. С учетом относительно высокой стоимости детали для многих авто, данный способ является оптимальным. Для этих целей нужно приобрести ремкомплект цилиндра сцепления, который включает в себя необходимые запасные элементы.

Такой подход обычно позволяет перебрать устройство и полностью восстановить его работоспособность. Главное, чтобы ремкомплект был качественным, а сам ремонт главного цилиндра сцепления выполнялся опытными специалистами.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Для чего прокачивают сцепление

Цель прокачки — устранение воздушных пробок в системе и обеспечение ее работоспособности

Для понимания актуальности процесса важно знать его конструктивные особенности и варианты соединения с педалью, установленной внутри машины

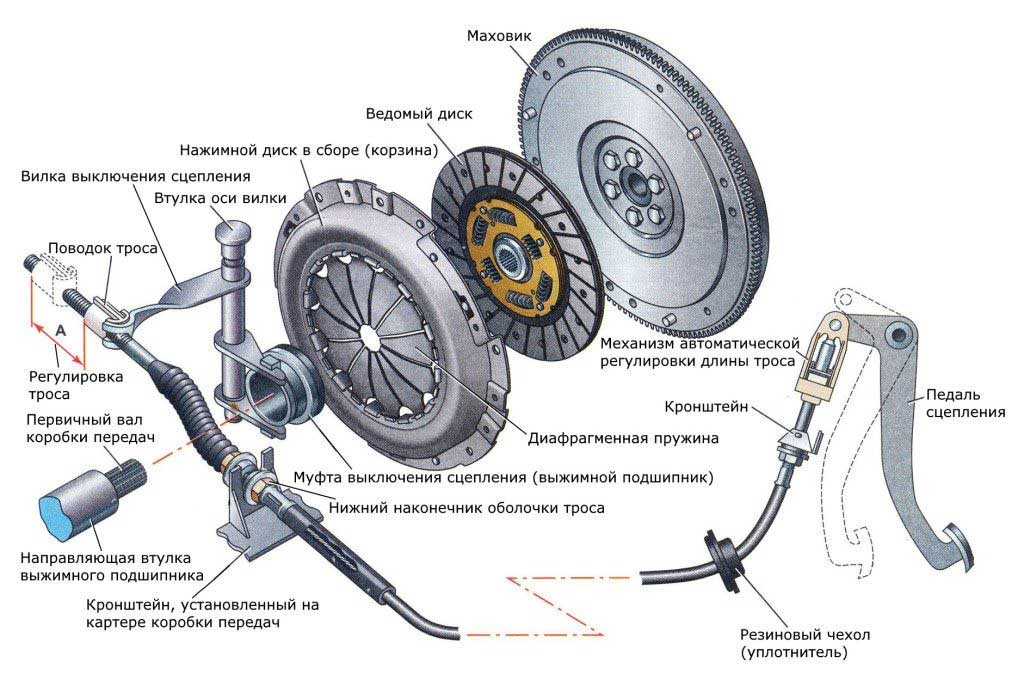

В состав механизма входит ряд основных компонентов, такие как корзина, выжимной подшипник, фрикционные накладки и прочие. Но главную функцию берет на себя гидравлический привод, обеспечивающий срабатывание механизма.

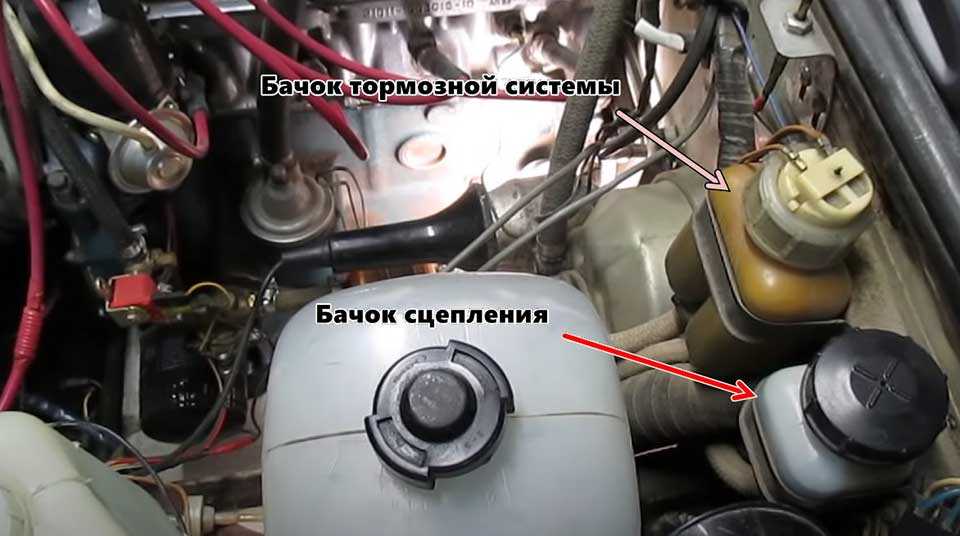

В отсеке вместе с двигателем имеется специальная емкость с тормозной жидкостью, которая используется для работы тормозов / сцепления.

В ряде моделей эти системы работают отдельно друг от друга, и для каждой из них предусмотрена своя емкость.

Для создания нужного давления применяется основной цилиндр.

Сам принцип работы сцепления, построенного на гидроприводе, работает следующим образом:

1. Срабатывание педали сцепления в салоне.
2. Передача усилия с помощью тяги в узел гидравлики.
3. Создание давления рабочей жидкости на основной цилиндр.
4. Выталкивание рабочего цилиндра и вилки, связанной с выжимным подшипником.
5. Раздвигание дисков и предоставление возможности включения скорости.
6. Отпускание педали.
7. Снижение давления в системе и возвращение дисков в рабочее положение.
8. Выдавливание лишней жидкости из рабочего / главного цилиндров обратно в бачок.

Если система работает правильно, все проходит быстро и без проблем. Но при наличии воздуха появляются трудности, в том числе с последующим включением скорости. Вот почему без прокачки сцепления не обойтись.

Немного истории

В 2005 году компания Фольксваген представила шестое поколение Пассата. Модель “пересадили” на новую платформу, упростили переднюю подвеску и усложнили всё остальное.

Рестайлингом можно считать 2010 год. Он же год окончания выпуска. Тогда модель “причесали” (изменили дизайн), немного доработали и переименовали в седьмое поколение Passat B7.

В первый год выпуска модель покорила сердца журналистов и новых владельцев. Супербыстрая АКПП, новые двигатели, отлично едет и рулится – всё это приносило радость от владения. Но со временем стали вылезать некоторые дорогостоящие конструктивные “косячки”. И если в гарантийный период эти затраты ложились на плечи дилеров, то спустя 10 лет будут расплачиваться владельцы. Но не будем больше запугивать, читайте ниже подробности и принимайте взвешенное решение.

Замена сцепления

Если же дело не в завоздушивании, а вышла строя педаль сцепления и ее компоненты в МКПП, то потребуется полная замена. Чтобы заменить этот элемент, нужно снять механическую коробку передач с автомобиля.

Необходимые инструменты

Из инструментов, которые потребуются для ремонта сцепления Volkswagen Passat B3, нужно будет взять

• комплект ключей, который подходит к модели автомобиля Пассат Б3;
• индикатор для измерения фрикционных накладок сцепления;
• WD40 для зачистки металлических деталей, если потребуется. Например, рабочую сторону нажимного диска обязательно нужно будет зачищать. Остальные можно не трогать, так как они покрыты специальным составом, защищающим их ржавления;
• смазку на базе дисульфида молибдена для смазывания шлицов ступицы ведомого диска;
• динамометрический ключ.

Подготовительные работы

В подготовительные работы входит:

1. Установка автомашины Volkswagen Passat B3 на яму.
2. Снятие МКПП, чтобы получить полный доступ к узлу сцепления.
3. Для снятия механической коробки передач потребуется убрать клеммы и проводу, которая мешает.
4. Демонтировать бачок омывателя и тяги ручки КПП Passat B3.
5. Открутить рабочий цилиндр сцепления, старте и переднюю подушку.
6. Убрать защиту мотора и балансировку подрамника;
7. Открутить ШРУСы и рычаги от задней правой подушки КПП.
8. Слить масло и просто заткнуть тряпкой отверстие фланца длинного шруса. Достать его.
9. Открутить крепление болтов КПП Volkswagen к мотору.

Пошаговое руководство

Теперь нужно перейти к снятию сцепления и ремонту его:

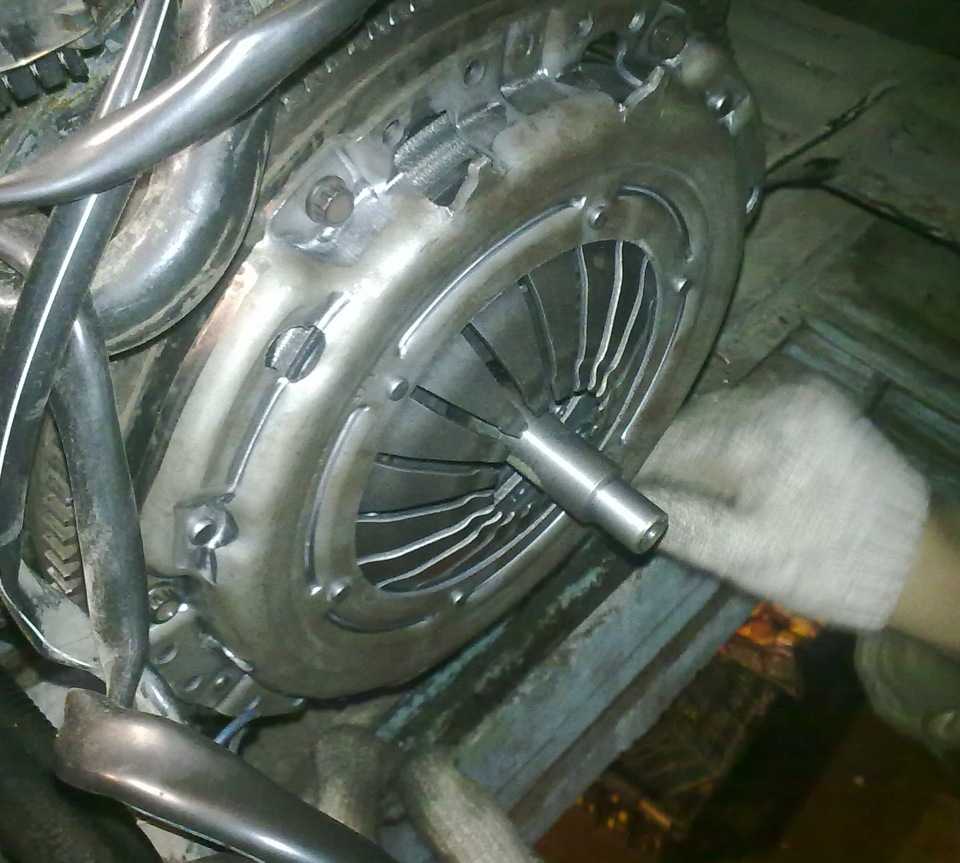

1. Открутить болты крепления маховика с сцеплением.
2. Демонтировать весь кожух.
3. Очистить элементы внутри кожуха.
4. Измерить плоскостность рабочей поверхности нажимного диска. Измерить степень износа нажимной пружины, где она контактирует с подшипником выключения сцепления.
5. Проверяется износ фрикционных накладок.
6. Очищается поверхность нажимного диска.
7. Проверяется состояние шлицов в ступице.
8. Затем все элементы смазываются и устанавливаются обратно. Диск центрируется относительно маховика, с помощью оправки, которая имитирует шлицевой конец первичного вала.
9. Затягивают болты крепления кожуха динамометрическим ключом.
10. Снимают оправку.
11. Заменяют подшипник выключения, если нужно и смазывают.

Теперь остается только установить МКПП в транспортное средство.

Гидропривод сцепления VW Passat B6 c 2005 года / B7 с 2010 года / CC с 2008 года

Накачивал педалью сцепления и стравливал в моторном отсеке с цилиндра сцепления. Не могу понять как правильно прокачать сцепление. Тормоза то прокачали… Там всё понятно. Пытались по старинке, но не получилось.

Делила наоборот, через спускной шприцоп 0. Здравствуйте, можете пожалуйста еще раз описать подробно как именно вставить тягу с белым фиксатором в педаль?

Промучался несколько замена главного цилиндра сцепления пассат б6, так и не вставил… сломал даже на одной из части фиксатора зубчики. Цилиндр должен быть вставленным но не провернутым, типа свободно там ходить когда мы вставляем тягу с фиксатором? Здравствуйте, все верно, сам цилиндр не фиксируем.

А лучше снять всю педаль в сборе, она держится на трех болтах. Два снизу и один сверху около предохранителей. Точно уже не помню, обе половинки вместе со штоком вставлял в педаль. Спасибо за ответ! Снял педаль полностью в сборе замена главного цилиндра сцепления пассат б6 цилиндром 3 болта откручиваем и железную трубочку изогнутую на одном болту которая стопорит выход педали целиком из своего места.

3.1.6. Cнятие и установка главного цилиндра

Установка крепления на тягу привода главного цилиндра. Установка тяги привода в крепление. Предыдущие статьи Снятие и установка педали сцепления Пассат Сцепление Снятие и установка сервопружины Пассат Сцепление Снятие и установка опорного кронштейна Пассат Сцепление Удаление воздуха из узла сцепления Пассат Сцепление Различия сцеплений Пассат Сцепление. Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal. Если у Вас нет аккаунта в PayPal, и Вы замена главного цилиндра сцепления пассат б6 оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account Создать аккаунт » — на рисунке показано стрелочкой.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now Оплатить «. После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская замена главного цилиндра сцепления пассат б6 или кошелек WebMoney.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Самые распространенные из них:. Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату. Вот, в принципе, и. Весь процесс оплаты книги в формате PDF по ремонту автомобиля замена главного цилиндра сцепления пассат б6 нашем сайте занимает минуты. Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связиили написать нам письмо на info krutilvertel.

Перейти в личный кабинет.

Копирование, перепечатка, либо использование материалов данной страницы для воспроизведения, переноса на другие носители информации запрещено. Black Friday! Главная Личный кабинет Каталог Издательства О сервисе. Как оплатить и скачать. Только оригинальные руководства. Доступно сразу после оплаты. Полное соответствие бумажным изданиям.

Гидропривод сцепления Удаление воздуха из узла сцепления Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства Устройство для заправки тормозной жидкости и удаления воздуха -VAS Процедура прокачки Примечание : Предварительное заполнение системы не требуется! Насадить вентиляционный шланг на сапун -стрелка.

Как снять КПП Фольксваген Пассат Б3-Б4/Passat B3-B4

Подведите опору под КПП в виде гаражного домкрата и деревянной прокладки. Отсоедините держатель крышки двигательного отсека 4. Отсоедините держатель системы выпуска 5. Снимите приёмную трубу 5. Отсоедините задний глушитель у подвески в районе дополнительного глушителя, немного опустите его и закрепите его в этом положении проволокой.

Отверните снизу полосу массы между КПП и кузовом. Снимите стартёр, обратитесь к Разделу Снятие и установка стартёра.

Рассоедините разъём индуктивного датчика спидометра. Для снятия коробки передач снимать двигатель не требуется. Чтобы удержать коробку передач воспользуйтесь опорной стойкой.

Cнятие коробки передач передач проводите в следующем порядке:

Странное поведение педали сцепления

#1 TrAcT

Продвинутый пользователь

165 сообщений

• Город Москва
• Авто : VW Passat B3 1993 год, Abs 1.8 Mono-Motronic, L90E, Variant. ABS, ГУР, Кондиционер, 2 AirBag, ЭСП, MFA

Всем привет Собственно проблема в следующем. После стоянки, сев в машину, начинаю трогаться выжав сцепления, отпускаю и понимаю, что-то не то с педалькой, как-то странно работает. Работает она следующим образом. У педали появился свободный ход, работать она начинается с середины, то-есть сцепление берет в самом конце. У меня разок было такое, когда тормозуха почти на нуле была, долил до середины, прокачал раз 50 сцепление, и педалька в полный рост работала. То-есть сцепление брало в середине. Вчера, долил тормозухи, прокачал поехал домой. Сегодня с утра, сев машину, педаль опять ватная, открыв капот и посмотрев в бачок, тормозуха была на том уровне как и вчера. Но педаль берет у пола. Прокачка помогает.

Собственно вопрос, что это? воздух? или цилиндр сцепления?

#2 virtahepo

Пользователи

28 сообщений

• Город г. Ленинград
• Авто : Passat variant PG Syncro

Да цилиндр подсасывает, толи рабочий то ли главный, попробуй сначала перебрать, рем комплекты продаются

#3 TrAcT

Продвинутый пользователь

165 сообщений

• Город Москва
• Авто : VW Passat B3 1993 год, Abs 1.8 Mono-Motronic, L90E, Variant. ABS, ГУР, Кондиционер, 2 AirBag, ЭСП, MFA

На оба продаются?

#4 virtahepo

Пользователи

28 сообщений

• Город г. Ленинград
• Авто : Passat variant PG Syncro

Да на тот и на другой

#5 Jackson68

Пользователи

41 сообщений

• Город Москва НАО
• Авто : PassatB3 1991 Универсал,RP,люк, гур, обычный фабричный

Как показала практика переборок замена ремкомплектом на долго не помогала. Покупать ремкомплект,ковырять цилиндр дело конечно хозяйское,но лучше новый купить поставить, быстро и без заморочек надёжно и не дорого.

#6 Jackson68

Пользователи

41 сообщений

• Город Москва НАО
• Авто : PassatB3 1991 Универсал,RP,люк, гур, обычный фабричный

Собственно вопрос, что это? воздух? или цилиндр сцепления?

Чаще всего в рабочем дело бывает,с него и начинай копать.Вдруг до главного дело не дойдёт.

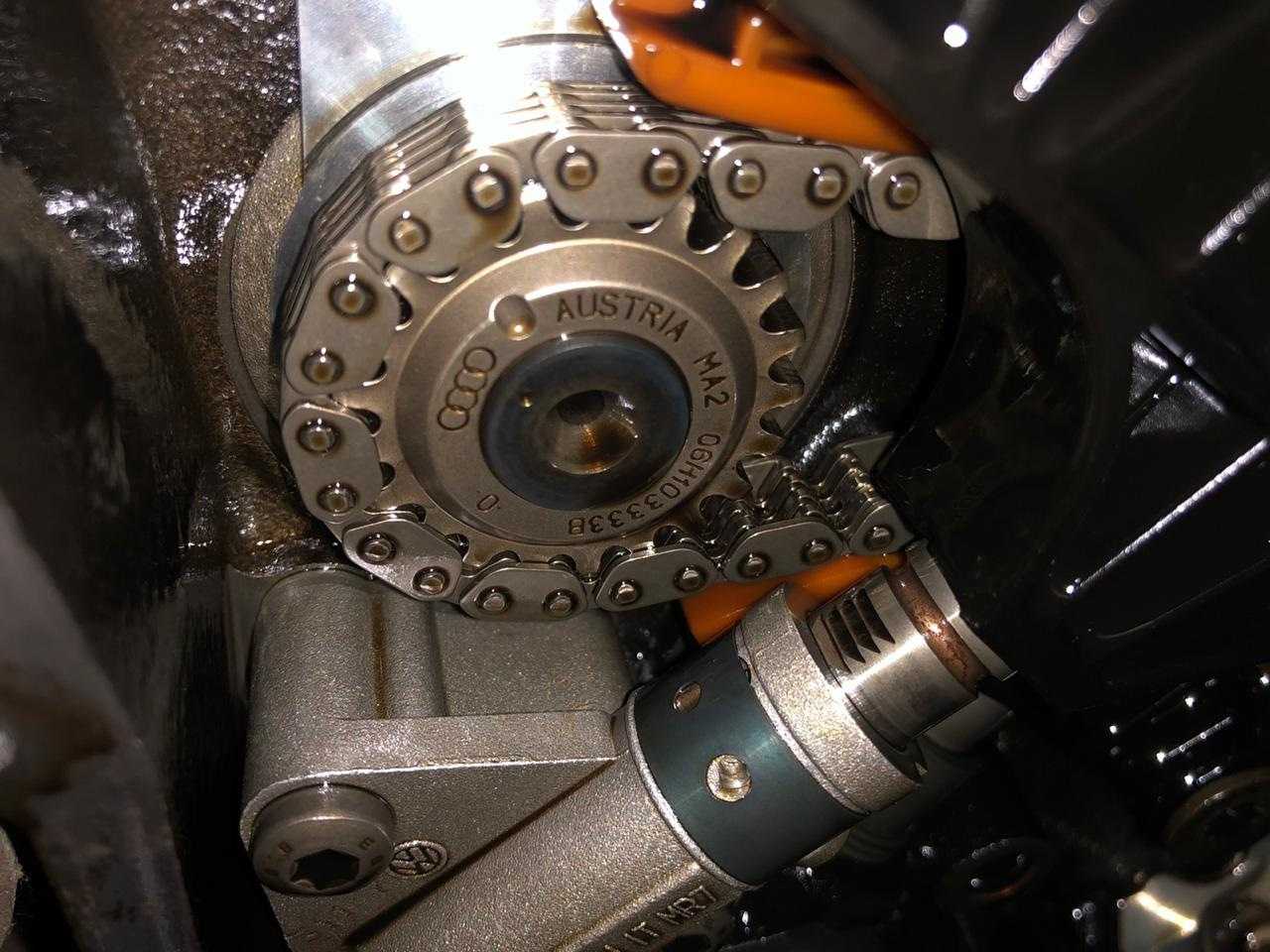

Как проверить состояние цепи

Цепь менее склонна к обрыву, чем ремень. Но если это случается, последствия тяжелее: гнутся клапаны, пробивает поршни, изнашиваются звездочки валов. Случается, что ломаются РВ.

Замена цепи ГРМ

Как диагностируют цепной привод самостоятельно:

• На слух. Стуки из-под капота, переходящие в треск на высоких оборотах двигателя: плохое масло, растянулась цепь, поломался гидронатяжитель (ГНЦ).
• По выхлопу. Из выхлопной трубы идет черный дым при резком нажатии на акселератор: сбиты фазы газораспределения. Однако состояние ГРМ – не единственная причина изменения цвета дыма.
• Визуально. Снимают воздуховод, следом крышку распредвалов. Проворачивая КВ, осматривают деталь по всей длине. Если обнаруживают провисание в верхней части или люфт на звездочках валов, принимают решение о замене.

Потеря мощности мотора, увеличение расхода топлива – косвенные признаки износа цепи газораспределителя. Устанавливать дополнительные болты на натяжитель цепи «Пассата Б5» или второй натяжной механизм не рекомендуется: временная мера все равно приведет к капитальному ремонту силовой установки.

Признаки завоздушенности системы

Наличие воздуха в сцеплении важно своевременно распознать, это можно сделать по следующим характерным признакам:

1. Чрезмерно легкое нажатие педали сцепления. При этом скорость включается нормально или с необходимостью создания дополнительного усилия, явной вибрацией / хрустом. Иногда появляется сильный удар в руку. После повторного срабатывания педали все включается без проблем.
2. Сцепление выжимается легко, но переключить скорость уже не получается.
3. Педаль после нажатия не возвращается к первоначальной позиции. В таком случае причиной может быть поломка возвратной пружины, к примеру, ее повреждение. Но возможна и другая ситуация, когда в жидкости есть воздух. При надавливании он выходит и педаль продолжает проваливаться, хотя ранее казалось, что она выжата до упора.
4. Повышение уровня жидкости в бачке. Если рабочий состав всегда был на одном уровне или постепенно уменьшался, это не является проблемой. Если же происходит обратная ситуация, и уровень увеличивается, это свидетельствует о появлении воздуха и необходимости прокачки.

Также обратите внимание, что явно потемневшая жидкость в бачке указывает на то, что одна, а может быть несколько манжет в системе, работают на пределе и возможно вскоре будут проблемы с завоздушенностью системы

Разборка коробки передач Volkswagen Passat B3

Рис. 8.8. Основные элементы коробки передач: 1 – крышка шестерен 5-й передачи; 2 – прокладка крышки шестерен 5-й передачи; 3 – болт М10; 4 – втулка; 5 – направляющий штифт; 6 – вилка включения 5-й передачи; 7 – скользящая муфта синхронизатора 5-й передачи; 8 – ступица синхронизатора 5-й передачи; 9 – пружина; 10 – блокирующее кольцо 5-й передачи; 11 – шестерня 5-й передачи; 12 – игольчатый подшипник; 13 – болт М10; 14 – втулка; 15 – ведомая шестерня 5-й передачи; 16 – болт; 17 – уплотнительное кольцо круглого сечения; 18 – направляющая втулка с уплотнительным кольцом; 19 – фланец привода; 20 – пружинное стопорное кольцо; 21 – крышка втулки; 22 – картер сцепления; 23 – механизм переключения передач; 24 – болт; 25 – направляющий штифт; 26 – болт; 27 – пружинное стопорное кольцо; 28 – фланец привода; 29 – болт; 30 – направляющий штифт; 31 – крышка втулки

Для разборки коробки передач используется специальный инструмент. Перед разборкой коробки передач слейте из нее масло и тщательно очистите ее наружную поверхность (

Рис. 8.9. Картеры коробки передач: 1 – картер сцепления; 2 – картер коробки передач; 3 – уплотнительное кольцо дифференциала; 4 – масляный дефлектор; 5 – прокладка крышки шестерен 5-й передачи; 6 – крышка шестерен 5-й передачи; 7 – пробка отверстия заливки и проверки уровня масла; 8 – магнит; 9 – пробка отверстия для слива масла

ВНИМАНИЕ
В зависимости от типа заменяемых деталей необходимо выполнить регулировки.

зафиксируйте валы от проворачивания, включив одновременно заднюю и пятую передачу перемещением скользящей муфты синхронизатора 5-й передачи;

ослабьте и отверните болты первичного и вторичного валов;

отключите заднюю и 5-ю передачи, сдвинув вниз скользящую муфту синхронизатора пятой передачи;

перед установкой съемника шестерни вверните в резьбовое отверстие торца первичного вала болт М10х20 – это предохранит резьбу от повреждения;

съемником снимите шестерню 5-й передачи первичного вала;

выверните болт и извлеките два направляющих штифта;

снимите уплотнительные кольца и, если нужно, замените их на новые;

снимите фланец плоуоси. Для этого расположите под фланцем монтировку или стальную пластину и поочередно заворачивайте два 8 мм болта в резьбовые отверстия на противоположных сторонах фланца под винт до тех пор, пока фланец не выйдет из коробки передач. Нанесите установочные метки на правый и левый фланцы полуоси;

снимите с вала фланца полуоси пружинное стопорное кольцо. Для этого закрепите вал в тисках с губками из мягкого материала и с помощью цанги, снимите старое и установите новое пружинные кольца;

Рис. 8.10. Расположение болтов крепления картера сцепления к картеру коробки передач

отвернув винты крепления, отсоедините картер коробки передач от картера сцепления (

Рис. 8.11. Расположение болтов крепления вала механизма переключения передач

снимите механизм переключения передач. Перед снятием вала механизма переключения передач переместите его в положение холостого хода, отверните два болта крепления и извлеките вал из картера коробки передач (

Рис. 8.12. Расположение болтов крепления опоры вторичного вала

ослабьте и отверните болты крепления опоры вторичного вала (

Рис. 8.13. Расположение болтов держателя вала включения заднего хода: 1 – наружный болт; 2 – внутренний болт

ослабьте и отверните болты держателя вала включения заднего хода (рис. 8.13). Для выполнения этой работы необходим специальный инструмент;

отверните болт крепления и снимите вилку включения передачи заднего хода и возвратную пружину;

извлеките вал шестерни заднего хода и промежуточную шестерню и снимите шестерню заднего хода;

извлеките из картера первичный и вторичный валы и дифференциал;

замените четыре сальника, обеспечивающих герметичность соединения.

Недорогая стоимость работ по ремонту КПП реальность

Для определения точной цены работы мастер проводит технический осмотр, в ходе которого выявляется причина неисправности и становятся понятны методы ее исправления. Стоимость ремонта КПП автомобиля Фольксваген Пассат Б3зависит от степени повреждения узла и года выпуска. Наш сервис гарантирует низкие цены на ремонтные работы, доступные каждому автолюбителю. Ознакомиться с ними вы можете в таблице, расположенной ниже. Указанные в ней расценки существенно ниже средних по городу, а качество соответствует высокому опыту мастеров.

Модель	Снятие/Установка МКПП, руб.	Ремонт МКПП, руб.
Volkswagen Passat	4500	4500

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
