Из чего состоит ходовая часть

Для обеспечения нормального передвижения основные элементы ходовой части крепятся к кузову машины. В результате получается многофункциональная конструкция узлов, которая соединяет колеса с кузовом. В перечень функций ходовой части входит:

• смягчение движения;
• гашение колебаний кузова;
• прием поперечных и продольных усилий, толчков.

Благодаря установке упругих деталей подвески, транспортное средство не подвергается тряске, а также излишней вибрации.

Подвеска отвечает за уровень комфорта передвижения

Устройство ходовой части автомобиля выглядит следующим образом:

• рама;
• балки мостов;
• передняя и задняя подвески;
• колеса.

Элементы ходовой

Первой габаритной деталью ходовой части является управляемый мост. Элемент выполнен в виде балки повышенной прочности. В нее вмонтированы поворотные цапфы, которые фиксируются при помощи специальных шарниров. Также данная конструкция оснащается специальными соединительными деталями.

В основе управляемого моста лежит жесткая балка штампованного типа. При таком строении мост в передней части автомобиля представлен поперечной балкой, к которой крепятся управляемые колеса.

Крутящий момент от мотора к данному узлу не подводится. Мост является не ведущим и выполняет функцию несущей конструкции. Управляемые системы бывают различных типов и применяются как на легковом, так и на грузовом транспорте.

Список того, что входит в ходовую часть автомобиля достаточно большой. Ключевыми элементами можно назвать упругие детали подвески. Детали позволяют смягчать сильные удары и толчки во время езды. Также данные узлы способны снижать вертикальное ускорение и динамическую нагрузку на конструкцию.

Благодаря разнообразию упругих элементов, кузов автомобиля практически не подвергается пагубному воздействию неровностей на дорожном покрытии. Управление транспортным средством становится плавным и контролируемым.

На многих разновидностях автомобилей могут применяться следующие элементы ходовой:

• листовые рессоры;
• пружины;
• пневматические детали;
• гидропневматические амортизаторы;
• резиновые детали;
• направляющие запчасти;
• рычаг направляющего элемента.

Независимая подвеска

Полный привод или подключаемый

Прежде чем более подробно разбирать вопрос, стоит отметить, что Тигуан продается в двух версиях: городской и внедорожной. Именно от этого зависит подключаемый или постоянный полный привод у этой машины. Во внедорожной версии даже есть фаркоп, который спрятан под днищем автомобиля. С городским Тигуаном, в принципе, все понятно: он предназначен для того, чтобы перевозить людей и небольшие грузы в городских условиях. Тигуан во внедорожной версии остается все тем же паркетником, но с определенным дополнительным оборудованием и набором функций. В частности, он имеет кнопку Offroad, которая мобилизует все системы автомобиля, подготавливает их к борьбе с грязью, снегом, льдом и прочим.

Что касается того, какой же привод на Тигуане, то тут мнения расходятся. Исходя из устройства системы привода и принципа её работы, можно с уверенностью говорить, что у машины полный подключаемый привод, так как диски муфты зажаты не всегда. Эта точка зрения подтверждается и официальными документами, в которых сказано что привод автоматически подключаемый.

Вторая точка зрения: привод у Тигуана полный постоянный привод. Сторонники данной точки зрения аргументируют свое убеждение тем, что определенный процент крутящего момента передается на заднюю ось постоянно. Пусть этот процент и небольшой. Но он есть.

Представляется, что постоянная передача 5-10 процентов крутящего момента на задние колеса не может говорить о том, что машина имеет постоянный полный привод. Все же, под таким типом привода подразумевается кое-что другое.

Например, если рассматривать отечественный внедорожник Нива, то там значительная энергия передается абсолютно на все оси и на все колеса. Автомобиль устойчиво стоит на всех четырех шинах. Здесь же все иначе.

В 1942-1944 годах на базе одной и той же трансмиссии сумрачный тевтонский гений выпускал сразу две интересные машины — VW Typ 87 и VW Typ 166 Schwimmwagen. Первая из них представляла собой знаменитый «Жук», он же KdF-38, в полноприводном варианте:

Вторая — Typ 166 Schwimmwagen — плавающий полноприводный автомобиль повышенной проходимости, признанный самой массовой амфибией Второй Мировой войны (более 14000, по другим данным — более 15000 шт):

Конструкция 4WD этих машин очень интересна. Если Typ 87 имел только полный привод, то Typ 166 имел варианты и полного, и заднего привода. Использовались два дифференциала повышенного трения (в приводе задних колес и для передачи момента на передние колеса) и дополнительная понижающая передача. Расположенный на откидной колонке гребной винт приводился в движение непосредственно коленвалом двигателя. Машина пользовалась очень большой популярностью, на ее базе было создано множество клонов в разных странах мира (некоторые из них, произведенные в США, даже поступали по ленд-лизу на вооружение Красной Армии).

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Volkswagen Tiguan 2008 – tiguan_2008_rus.pdf

http://autodoc.ru (скидка опт 3)	http://isnext.ru (скидка VIP)
http://exist.ru (скидка VIP)	http://auto-z.ru (скидка 5%)

Скидки действуют сразу – в день заказа карты! Заказать дисконтную карту можно тут. Отзывы о карте.

All information for your car is avalible in the menu on the left side of the page.

All documentation in English is marked (eng.), in German – (ger.) Для всех у кого есть Volkswagen, руки и желание ими что-либо делать. For all who has Volkswagen, hands and desire to do something by them.

Volkswagen Technical Site 1999-2018 by Nick Pitchik

Контакты, реклама на сайте / Contact Us

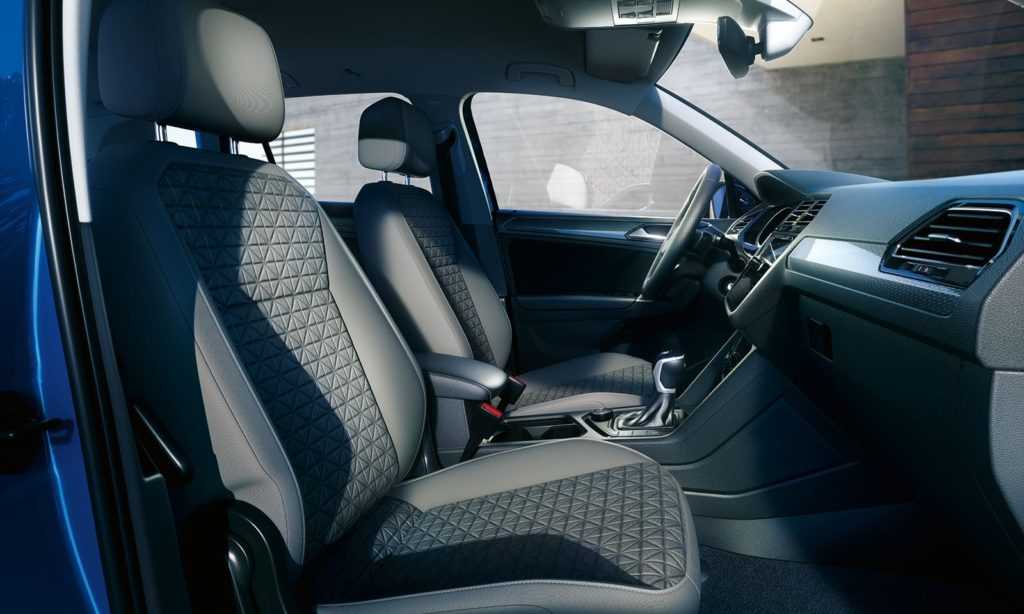

Особенности салона

Серьезных замечаний к салону нет, особенно при пробеге 100 000 км. Если водитель грубо пользовался механизмом настройки сиденья, то он вскоре может выйти из строя. Не лишен салон и сверчков со скрипами, поэтому не удивляйтесь, если пластик снимали, скорее всего, для проклейки антискрипа.

Резиновые уплотнители дверных проемов требуют регулярной смазки силиконом, так как изначально они очень дубовые, а это лет через 5 приводит к проникновению ветра в салон.

Большинство кнопок, блоки управления стеклоподъемников, унифицированы с другими моделями концерна VAG, поэтому стоимость замены таких деталей невысока. Часто выходит из строя именно блок стеклоподъемников на водительской двери, и блок управления освещением.

Двигатели

Дорестайлинговый VW Tiguan комплектовался бензиновыми двигателями с механическим нагнетателем и турбонаддувом 1.4 TSI (150 л.с.) и 2.0 TSI (170 л.с.). Был доступен и турбодизель 2.0 TDI (140 л.с.). После рестайлинга в линейке бензиновых агрегатов появились: 1.4 TSI без механического нагнетателя (122 л.с.) и 2.0 TSI форсированный до 200 л.с. Все моторы имеют цепной привод ГРМ, за исключением дизельного — использует зубчатый ремень. Двигатели сочетаются с 6-ступенчатой механической или 6-скоростной автоматической коробкой передач.

Двигатели 1.4 TSI (150 л.с.) иногда доставляли серьезные проблемы своим владельцам. Причина – большие нагрузки на поршневую группу на малых оборотах. В результате имели место случаи рассыпания поршневых колец, прогара перегородок поршня и разрушения самих поршней (при пробеге более 60 – 100 тыс. км). После применения в 2013 году более прочных материалов и изменения программы управления работой двигателя проблем пока не возникает. Ремонт двигателя при подобных неприятностях потребует около 100 – 150 тыс. рублей.

Неустойчивая работа мотора при пробеге более 20 – 30 тыс. км может быть вызвана растянувшейся цепью. Но иногда признаки проблемы не столь очевидны, и на отрезке 100-200 тысяч километров отдельные владельцы столкнулись с перескоком цепи. Замена привода ГРМ у официалов обойдется в 40 – 50 тыс. рублей, в сторонних сервисах — около 15 – 20 тыс. рублей (вместе с работой). Порой изнашивается и звездочка привода масляного насоса.

Проблемы с турбонагнетателями могут возникнуть из-за ослабления гайки крепления насосного колеса, замасливания полости турбины или разрушения вала нагнетателя (от 40 000 рублей за турбину). Случаи редкие, но о возможной проблеме забывать не стоит.

Двигатели 1.4 TSI (122 л.с.) без механического нагнетателя с одним лишь турбонагнетателем менее «раздутые», а значит и нагружены меньше, поэтому проблем с ними практически не возникает.

Для 2.0 TSI характерно «запотевание» разъемного соединения воздухозаборного патрубка, идущего к турбине (при пробеге более 30 – 60 тыс. км). Данное явление не является неисправностью. Причина появления масла – масляный туман, попадающий во впускной тракт через систему вентиляции картерных газов. Этот эффект усиливается при длительной работе двигателя на режиме холостого хода.

Встречаются неисправности и топливного насоса высокого давления (10-15 тыс. рублей). Иногда возникают проблемы с подклинивающими заслонками впускного коллектора, или начинает стучать опора двигателя.

На машинах с 2.0 TSI, собранных до 2015 года, после 60-100 тыс. км наблюдались проблемы с цепным приводом ГРМ. Кроме того, известны случаи заклинивания балансирных валов. Забиваются сеточки в маслоканалах (внутри валов), и смазка к валам не поступает. При печальном исходе для ремонта понадобится от 50 до 100 тысяч рублей. Спустя 100-150 тыс. км может выйти из строя маслоотделитель (около 6 000 рублей), что приводит к течи масла через сальники и из-под крышки ГРМ.

Дизельный 2.0 TDI с системой впрыска Common Rail требователен к качеству топлива. Но при использовании качественного топлива легко пройдет более 200-300 тыс. км. ГРМ 2-литрового турбодизеля приводится в действие зубчатым ремнем, менять который рекомендуется раз в 90 000 км. Проблемы с запуском прогретого двигателя могут возникнуть спустя 100 000 км из-за отказа редукционного или нагнетательного клапанов. Встречается проблема и с дроссельной заслонкой из-за износа ее пластикового привода (съедает шестеренку). Новый дроссельный узел обойдется в 8 – 9 тыс. рублей за оригинал и 3 – 4 тыс. рублей за аналог. Работа по замене стоит около 2 – 3 тыс. рублей. Мотор TDI попадал под отзывную кампанию для доработки трубки подачи топлива в двигатель.

Замечен и ряд проблем, общих для всех типов двигателей. Например, насос системы жидкостного охлаждения может зазвучать (писк или свист) уже на первом десятке тысяч километров. Новый насос стоит около 13-15 тыс. рублей. Часто при пробеге более 20 – 40 тыс. км в морозы возникает проблема с «исчезновением» антифриза. Причина в подтекающем тройнике нижнего патрубка на выходе из радиатора, реже в подтекании радиатора на стыке пластика с металлом.

При пробеге более 100 000 км могут возникнуть проблемы с устойчивой работой двигателя из-за окисления контактов в месте нарушения изоляции устройства Gateway, разделяющего CAN-шины.

Так же встречаются проблемы со стартером из-за втягивающего, чаще зимой. Выход из строя насоса ТНВД может спровоцировать «уставший» насос в топливном баке. Иногда на новых автомобилях «залипает» датчик уровня топлива, позже показания восстанавливаются, и проблема не повторяется.

Пошаговое руководство по замене

Так как стоимость замены колодок на Тигуан нередко выше цены их самих, а работы там – на полчаса, многие пытаются сэкономить.

Для проведения работ по замене задних колодок tiguan понадобятся не только обычные, которые есть практически у каждого автомобилиста, но и «необычные» инструменты.

Дело в том, что у Тигуана есть особенность замены колодок. Нужен специфический инструмент – VCDS – для разблокировки электронного ручника. Также понадобится ключ (рожковый или разводной) на 13 и на 15 (обязательно с узкими губками, но если нет такого, то можно сточить обычный), «раздвигалка» для цилиндра и домкрат.

Ставим авто на ровной площадке на передачу, убрав с ручника. На параллельной стороне от той, где производится замена, лучше что-нибудь подложить под колеса. Затем следует перевести ручник в сервисное положение.

Подключаем ноут, включаем зажигание, после чего можно будет выключить кнопкой ручник и запустить VDSC, зайдя в 53 блок, где выбираются базовые настройки и вводится группа 007. Справа вверху нажмите на «выполнить», после чего колодки практически сразу разведутся.

Ослабляем винты колеса, после чего полностью его откручиваем и снимаем. Откручиваем болты с внутренней стороны тормозного механизма, придерживая гайки на суппорте.

13-м ключом откручиваем, 15-м придерживаем (разводной, сточенный), затем нужно осторожно выдвинуть скобу суппорта с цилиндром, стараясь не натягивать провод ручника и тормозной шланг.
Некоторые рекомендуют поместить суппорт на рычаг подвески, или вовсе подвесить его на проволоке.

https://youtube.com/watch?v=nb9nUnyxkQ8%2520

• Старые колодки снимаются в стороны от диска, а направляющие пружинки вынимаются из пазов отверткой.
• Следует внимательно проверить направляющие, куда ввинчиваются винты суппорта, чтобы они легко двигались в обе стороны и возвращались в серединку. Заодно осмотрите состояние пыльников.
• Новые пружинки должны быть полностью и правильно (могут «сесть» и неправильно, поэтому внимательнее) зафиксированы, при этом они не должны касаться диска.
• После собственно монтируем снаружи к диску новые колодки, после чего они должны скользить по пружинкам без усилий.
• Упирать ее лучше в винт крепления, а не в корпус моторчика, так как он пластиковый и может не выдержать. Некоторые вообще берут для этого монтировку, но это тоже неудобно и требует фиксации суппорта.
• Монтируем суппорт новыми болтами, имеющими фиксатором резьбы (визуально похоже на твердую смазку). После этого возвращаем на место колесо, и, убрав домкрат, делаем доводку болтов до нормы (постарайтесь не переусердствовать, иначе придется заменять).
• Для второго заднего колеса делаем все то же самое, после чего нужно вернуть в режим нормальной работы ручник. Для этого в 53 блоке базовых настроек нужно ввести 006 и нажать GO. После этого должен быть слышен звук работы суппортов (звук сжатия колодок).
• Но это не все. В этом же 53 блоке базовых настроек нужно еще зайти в группу 010, отвечающую за адаптацию колодок, после этого примерно секунд тридцать они будут издавать звук, а потом замолчат.
• По окончании «колдовства» с электроникой, нужно выйти из блока 53 и включить зажигание, а затем выключить его и снова включить.
• Резюмируя, можно сказать, что проделанная работа стоит того, так как позволяет хорошо сэкономить, независимо от того, где вы делали бы замену колодок – у официалов или в любом другом автосервисе.

Контакты

Немецкий Дом

Москва, Спартаковская пл., д. 1/7

07:00–20:00, без обеда и выходных

с целями: обработки моего запроса, направленного через сайт nemdom-cmt.ru , и коммуникации со мной в целях, связанных с обработкой и выполнением моего запроса с помощью различных средств связи, а именно посредством:

интернет; сообщений на адрес электронной почты; коротких текстовых сообщений (SMS) и мультимедийных сообщений (MMS) на номер телефона; а также посредством использования информационно-коммуникационных сервисов, таких как Viber, WhatsApp и тому подобных; телефонных звонков.

Я разрешаю совершать со своими персональными данными следующие действия: сбор, систематизацию, накопление, хранение (в электронном виде и на бумажном носителе), уточнение (обновление, изменение), использование, распространение (в том числе передачу) моих персональных данных третьим лицам, с которыми у Операторов имеются действующие договоры, в рамках которых Операторы поручают обработку персональных данных в вышеуказанных целях, включая трансграничную передачу персональных данных, обезличивание, блокирование, уничтожение, с использованием средств автоматизации и без использования таких средств.

Настоящее согласие на обработку моих персональных данных действует до момента выполнения моего запроса и может быть отозвано мною ранее посредством направления соответствующего письменного заявления по почтовому адресу Оператора, указанного в настоящем согласии.

Я подтверждаю, что:

• — уведомлен(а) о том, что требование об исключении или исправлении (дополнении) неверных или неполных персональных данных, а также об отзыве настоящего согласия может быть направлено в виде соответствующего письменного заявления заказным письмом с описью вложения по почтовому адресу Оператора;
• — уведомлен(а) о том, что деятельность Оператора не направлена на целенаправленное взаимодействие с лицами, находящимися на территории действия норм GDPR, путем предложения указанным лицам товаров или услуг либо мониторинга их действий;
• — давая настоящее согласие на обработку моих вышеуказанных персональных данных, я не нахожусь на территории действия норм GDPR.

Источник Источник http://formula-avto26.ru/folksvagen/folksvagen-tiguan-zadnyaya-podveska-shema.html Источник http://tolkavto.ru/raznoe/iz-chego-sostoit-hodovaya-chast-avtomobilya.html Источник Источник Источник http://nemdom-cmt.ru/volkswagen/remont-hodovoi/

Из чего состоит Tiguan 4Motion

Само название полный привод 4Motion, говорит о том, что система будет не простой. Каждая часть выполняет отведенную ей работу. Наглядная схема системы 4Motion показывает, что полный привод автомобилей Volkswagen состоит из: агрегат автомобиля (1), раздатка (2), карданная передача (3), кардан (4), межколесный дифференциал для задней оси (5), муфта включения задней оси (6), межколесный дифференциал для передней оси (7) и коробка передач автомобиля (8).

Рассмотрим принцип устройства отдельных компонентов и предназначение в системе 4Motion. Первый по списку работы пойдет дифференциал передней оси. Его назначением является передача крутящего момента на ведущие передние колеса от коробки передач. Сам же корпус соединен с раздаточной коробкой.

Далее по списку идет раздаточная коробка, из-за себя представляет коническую передачу. Благодаря ей крутящий момент передается под углом 90°. Фрикционная муфта и раздатка соединяются между собой карданной передачей от привода задней оси.

Карданная передача из себя представляет два вала, соединенных между шарнирами равных углов скоростей. Сами ж валы присоединены к фрикционной муфте и раздатке с помощью упругих муфт. Как видно на схеме выше, задний карданный вал имеет промежуточную опору.

В полном приводе компании Volkswagen системе 4Motion используется многодисковая фрикционная муфта под названием Haldex. За счет нее передается крутящий момент от передней оси машины. Степень и величина передачи крутящего момента зависит от степени замыкания муфты. Как правило, в системе 4Motion муфта встроена в картер дифференциала задней оси.

В системе 4Motion используется муфта четвертого поколения, чаще всего её можно встретить на кроссовере Volkswagen Tiguan. В сравнении с предыдущим поколением муфт, она имеет более простую конструкцию. Муфты первого и второго поколения можно встретить на автомобилях Volkswagen IV и V, а так же на Volkswagen Transporter.

Сама конструкция муфты Haldex состоит из нескольких фрикционных дисков, аккумулятора давления, насоса и системы управления. Пакет фрикционных дисков состоит из набора стальных и фрикционных дисков. Внутреннее зацепление со ступицей имеют только фрикционные диски, стальные ж диски имеют зацепление с барабаном. От количества дисков в системе 4Motion будет зависеть величина крутящего момента, который передается. Как говорится, чем больше дисков, тем больше будет крутящий момент. В свою очередь диски сжимаются поршнями.

Управление муфтой Haldex системы 4Motion происходит электронным путем, так же сюда включены входные датчики, блок управления электроникой и сами исполнительные устройства. В качестве входного датчика используется датчик температуры масла.

Задачей блока управления полного привода 4Motion, как и в других системах автомобиля, является преобразование входящей информации и передача сигналов на исполнительные устройства. Кроме информации, полученной от датчика температуры масла, блок управления тянет информацию от блока управления агрегатом автомобиля и системы ABS.

К исполнительным устройствам системы tiguan 4Motion относят клапан управления, он способен регулировать давление сжатие фрикционных дисков начиная от 0 и до 100% от возможной величины. За счет положения клапана определяется величина давления. Что касается аккумулятора давления и насоса, то они обеспечивают поддержку давления масла во всей системе 4Motion на уровне 3 МПа.

Как видим система полного привода 4Motion от компании Volkswagen достаточно не сложная в сравнении с другими производителями. Производитель Volkswagen стал чаще устанавливать на различные модели своих автомобилей, тем самым повышая комфорт, управляемость и надежность.

Проблемы электрики

По части электроники в Volkswagen Tiguan 1 поколения проблем хватает, и возникают они спустя 3 года. При общей надежности электрооборудования, подводят мелкие глюки и сбои.

В официальных сервисах проблемы решают глобально и дорого – путем замены блоков и кос проводов. Народные умельцы могут локально решить проблему путем обновления ПО, чистки разъемов и жгутов.

Обратите внимание на разъемы и жгут проводов электрорейки. Здесь проходит высокое напряжение, а разъемы нередко контактируют с влагой, после чего выгорают

Комплексная замена рейки со жгутом обходится в половину стоимости авто.

Основные критерии неисправностей передней подвески Тигуана

Пружинно-рычажный механизм передней подвески у Тигуан имеет вполне оправданный ресурс. Когда не испытывать автомобиль на бездорожье и эксплуатировать его по ровным дорожным поверхностям, то практически все элементы отлично выдерживают заявленный срок гарантии, выходя более ста тысяч километров пробега.

Наиболее популярными расходными материалами, как упоминалось ранее, остаются тяги стабилизаторов поперечной устойчивости и задняя резиновая опора рычага. Далее спустя 100 000 км следует все пересмотреть что и почему стучит, начиная с замены сайлентблоков переднего подрамника, и заканчивая заменой задних амортизаторов.

Стоит также запастись комплектом болтов: чаще всего их качество не имеет положительных отзывов, поэтому они должны быть под рукой постоянно.

Собственник транспортных средств, любящий ездить по бордюрам и ямам должен будет быть готовым к замене задних опор на переднем рычаге. Все также популярно модернизировать подвеску цельной опорой от Ауди Q3 и остальных похожих усиленных предложений. Хотя их установка уменьшает комфортную езду благодаря точного дублирования всех дорожных мелочей на основание кузова и рулевую систему управления.

Интересно, что отдельно рычаг и шаровая в целом способны выдержать больше эксплуатационной нагрузки, в отличии от амортизаторов, порою выходят они более двухсот тысяч километров пробега.

Следует помнить, что немалое количество дискомфортного шума вызывает стабилизатор поперечной устойчивости: небольшой люфт втулки стабилизатора вызывает хороший уровень децибелов в салоне автомобиля, который сравним с полностью расшатанной подвеской.

А осуществить замену можно только в полном комплекте. Но практически, мастера сервисных центров освоили применение «клея» с применением рукодельного кронштейна, позволяющего отлично закрепить резиновый вкладыш. А также значительный фактор ресурса стабилизатора оказывает изношенность пружины.

Их срок эксплуатации у Тигуан обычно не более пяти лет, где в этот момент достигается проседание нескольких витков.
