Принцип работы термостата – насколько важна эта деталь в авто? + видео

Почему стоит обсудить принцип работы термостата в автомобиле? Потому что у всех машин, температура двигателя которых корректируется посредством спецжидкости, имеется этот небольшой, но очень важный элемент системы охлаждения. И в этой статье мы разберёмся с принципом работы, основными типами и различиями применяемых моделей.

Когда вы заводите двигатель, в начальный момент он находится в холодном состоянии. Благодаря термостату, охлаждающие жидкости (тосол или антифриз) сначала проходят по малому циклу охлаждения, циркулируя в таком состоянии до рабочей температуры силового агрегата, а именно, пока он не достигает 95 градусов по Цельсию. Делается это для того, чтобы уменьшить время разогрева мотора до этой отметки, также снижается его износ, и вредные выхлопы держатся на минимальном уровне.

Функция термостата, которая выполняется им в автомобиле, заключается в блокировании подачи охлаждающей жидкости по большому кругу охлаждения. Это устройство обеспечивает перекрытие клапана протекания антифриза через радиатор авто, отчего состав двигается по малому циклу, то есть только через двигатель. Учитывая принцип работы, производители автомобилей чаще всего ставят термостат между мотором и радиатором, но иногда могут быть исключения, всё зависит от типа силового агрегата и устройства охлаждающей системы.

Термостат в момент нагрева двигателя до критической отметки открывает путь тосола в радиатор, чтобы обеспечить более эффективное охлаждение.

Виды термостатов – конструктивные отличия

По типу термостаты делятся на одноклапанные, двухступенчатые, двухклапанные и с электронным управлением. Все, за исключением последнего, подчиняются одному и тому же физическому принципу работы, который подробнее будет рассмотрен чуть ниже. Одноклапанный – самый простой вид, в основу которого положена конструкция с одной клапанной тарелкой с терморегуляцией, имеющей два состояния: «открыто» и «закрыто». Двухступенчатый имеет два клапана – основной и вспомогательный. Двухклапанный термостат включает два равноправных затвора, работающих по обратной связи друг с другом.

На данный момент самым совершенным типом из упомянутых является термостат с электронным управлением. Благодаря его конструктивной особенности и методу регуляции достигаются разные режимы работы двигателя. Электронное управление позволяет добиться от мотора за счёт разных температурных закономерностей таких полезных качеств, как экономия топлива, повышение мощности и уменьшение износа ходовых частей агрегата. Также такой способ регуляции потоков антифриза позволяет организовать двухконтурную регулируемую систему охлаждения жидкости.

Принцип работы термостата в автомобиле – особенности разных моделей

Термостат автомобиля работает, как реле, и принцип работы переключателя циклов охлаждения кроется во внутреннем элементе, который исполнен в форме небольшого цилиндра. В нём находится специально изготовленный искусственный воск, его плавление начинается при температуре 82 градуса, вследствие этого обеспечивается расширение, достаточное для того, чтобы вытолкнуть из цилиндра штырек. Движение же его возможно из-за щели (капилляра), через которую на штырь попадает избыток давления из цилиндра.

После этого момента и открывается доступ охлаждающей жидкости к радиатору, иначе говоря, к большому кругу охлаждения. Такую функцию выполняет капиллярный термостат, принцип работы которого основан, как мы видим, на элементарной физике. В двухступенчатых моделях используется два клапана, второй работает в качестве усилителя первого, это сделано для систем с повышенным давлением, чтобы затвор мог перекрывать трубки под более сильным напором. В двухклапанных системах стоят два зависимых друг от друга заслона, один обеспечивает проход жидкости по малому кругу, второй – по большому.

Принцип связи между ними организован таким образом: когда первый открыт, второй закрыт, и наоборот. В термостатах, управляемых электронно, используется тот же одноклапанный принцип, за одним только исключением – в качестве элемента терморегулировки применяется температурный резистор. Контроль обеспечивается нагревом этого элемента, после критической отметки на блок управления поступает соответствующий сигнал для открытия заслонки.

Особенности проверки устройства

Сегодня есть три основных метода диагностики термостата. Кратко рассмотрим каждый из них:

1. Пускайте мотор на авто и выдерживайте 7-10 минут. После поднимайте капот и касайтесь нижнего патрубка, отходящего от радиатора. При нормальной работе устройства температура шлангов должна быть идентичной. Если же температура разная, то термостат неисправен.
2. Заводите мотор и прикасайтесь к трубке, подводящей ОЖ к верхней части радиатора. В случае корректной работы термостата трубка должна быть холодной до момента, пока мотор не прогреется до нужной температуры.
3. Наиболее эффективный и сложный метод — со снятием термостата. В данном случае необходим демонтаж устройства с последующим окунанием его в жидкость.

Последняя прогревается в специальной емкости до момента срабатывания клапана.

Остается лишь зафиксировать температуру открытия и закрытия прибора.

1. Если мотор через 10-12 минут после заводки так и не набрал 90 градусов Цельсия (при условии температуры на улице около 0), то можно говорить о поломке рассматриваемого нами устройства.

Скорее всего клапан заклинило и ОЖ постоянно идет по большому кругу.

Более подробно читайте .

Появление и модернизация устройства

Одним из первых термостатов считается появление ртутного устройства для поддержания оптимального температурного баланса в инкубаторе для кур, который изобрел в 1620 году мистер Корнелий Дреббел из Великобритании.

Термостат активно используется в системе жидкостного охлаждения ДВС с 1922 года, когда появились первые и относительно мощные установки с большим выделением тепла в процессе работы. На раннем этапе было несколько безуспешных попыток применить устройство в системе охлаждения. Далее конструкцию усовершенствовали, инженеры подобрали оптимальные материалы изготовления и добились таких характеристик и надежности, что термостат стал повсеместно используемым элементом в жидкостной системе охлаждения двигателя внутреннего сгорания.

В системах охлаждения автомобилей используют два вида термостатов. Существуют решения с твердым или жидкостным наполнителем. Гелевый термостат для автомобильной жидкостной системы охлаждения двигателя был изобретен французом по имени Серж Вернье в 1963 году. Компания Vernet специализируется на производстве термостатов и сегодня, а продукция этого бренда пользуется заслуженным авторитетом на рынке автозапчастей для различных марок автомобилей по всему миру.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Современные двигатели получили такой тип устройства, который имеет в основе твердый наполнитель. Под таким наполнителем стоит понимать основной термоэлемент, который внутри термостата находится изначально в твердом физическом состоянии.

Функции и место расположения

После того как мотор выходит на оптимальную рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

Как проверить термостат автомобиля

Можно выделить два основных способа проверки термостата автомобиля. Один из них проходит без снятия детали, но требует наличия пирометра, а второй более простой, но элемент потребуется на время проверки снять с двигателя.

Проверка термостата не снимая с двигателя

Как известно, корпус термостата соединяется с верхним шлангом радиатора, который включен в большой круг циркуляции охлаждающей жидкости. Соответственно, при рабочем термостате после пуска мотора верхний шланг радиатора должен оставаться холодным (слегка теплым) некоторое время, до того момента как по нему будет пущен антифриз.

Чтобы проверить термостат не снимая с двигателя, обзаведитесь пирометром (прибор для измерения температуры). Можно встретить мнение, что проверку следует производить и без прибора, замеряя температуру руками, но это довольно опасно, учитывая большое количество подвижных деталей при работе двигателя.

Направьте пирометр на верхний шланг радиатора и запустите мотор (холодный пуск). На протяжении двух-трех минус наблюдайте за показателями прибора. Далее сделайте вывод об исправности термостата по следующим правилам:

• Шланг на протяжении двух-трех минут был холодным (или его температура слегка поднималась), а после быстро нагрелся. Это свидетельствует о том, что термостат исправен, и он переключил циркуляцию охлаждающей жидкости с малого круга на большой после достаточного прогрева мотора;
• Шланг изначально медленно прогревался. В таком случае можно говорить, что термостат заклинил в открытом положении, и антифриз не циркулирует по малому кругу;
• Шланг не начал быстро прогреваться спустя две-три минуты. То есть, термостат неисправен, и он не переключает циркуляцию охлаждающей жидкости с малого круга на большой.

Важно: В процессе проверки термостата следите за температурой двигателя на панели приборов. Если термостат заклинил и не переключит охлаждающую жидкость на большой круг, двигатель начнет перегреваться, что может привести к выходу из строя дорогостоящих деталей

Проверка термостата в кастрюле

Широко распространенный и хорошо известный способ самостоятельной проверки термостата, это с использованием кастрюли. Как несложно догадаться, перед диагностикой потребуется снять термостат с двигателя машины и принести его домой. После этого проделайте следующее:

1. Возьмите кастрюли и наполните ее водой;
2. Осмотрите корпус термостата и ознакомьтесь на нем с технической информацией, в которой указывается, на какой температуре он должен переключиться;

1. Подвесьте в кастрюле термостат таким образом, чтобы он был погружен в воду, но при этом не касался стенок и днища емкости, то есть соприкасался только с водой;
2. Начните подогревать воду и положите в нее обычный термометр для замера температуры жидкости;
3. Когда вода подойдет к значению переключения термостата из закрытого состояния в открытое, убедитесь, что это происходит. Также сравните показатель термометра, зафиксировав температуру, на которой открывается клапан переключения круга циркуляции охлаждающей жидкости, с идеальными значениями, указанными на корпусе устройства.

Если клапан при нагреве воды открывается, отследите его поведение при охлаждении жидкости, проверив, на какой температуре он вернется в исходное положение. На основании полученных данных сделайте вывод о работоспособности термостата.

Проверить его можно следующим образом. Включаем двигатель и сразу же щупаем верхний и нижний патрубок. Если они в течение минуты стали теплыми, это значит, что клапан закрыт не полностью. При этом двигатель будет долго прогреваться. Это очень вредит мотору – он не может выйти на свой температурный режим. Когда оба патрубка сразу после запуска стали теплыми, можно сделать вывод, что клапан заклинил наполовину. В таком случае требуется замена термостата.

Газонаполненный сильфон

Проблема с биметаллическими пластинами заключается в том, что они долго нагреваются или охлаждаются, поэтому они не быстро реагируют на изменения температуры. Альтернативная конструкция термостата определяет изменения температуры быстрее с помощью пары металлических дисков с газонаполненным сильфоном между ними. Диски имеют большую площадь поверхности, поэтому они быстро реагируют на тепло, и они гофрированы (на них есть выступы), что делает их упругими и гибкими. Когда контролируемая среда нагревается, газ в сильфоне расширяется и раздвигает диски. Внутренний диск нажимает на микровыключатель в центре термостата, выключающий электрическую цепь (и нагрев). По мере охлаждения помещения газ в сильфоне сжимается, и металлические диски снова сжимаются. Внутренний диск отходит от микровыключателя, включение электрической цепи и повторное включение нагрева. Вы также можете найти термостаты с гофрированными сильфонами в других областях применения (например, в старых автомобилях), и вместо газа они иногда заполняются летучей (низкокипящей) жидкостью, такой как разбавленный спирт; точное химическое вещество внутри зависит от диапазона температур, в котором они должны работать.

Фото: термостат регулирует температуру с помощью пары металлических дисков, разделенных газонаполненными сильфонами, которые нажимают на микровыключатель. При повороте шкалы температуры диски перемещаются ближе или дальше от микровыключателя в центре. Это означает, что газовый сильфон должен более или менее расшириться, чтобы включить или выключить электричество, эффективно повышая температуру, при которой срабатывает переключатель (и комнатную температуру).

Как определить наличие поломки?

Первичная диагностика термостата проводится на автомобиле. После запуска двигателя проверяется температура патрубков, идущих к радиатору (рукой или датчиком, установленным на цифровом мультиметре). После прогрева мотора необходимо проконтролировать степень нагрева рукавов, идущих к радиатору. При исправном термостате шланги должны нагреваться равномерно. Методика позволяет определить заклинивание штока и тарелки клапана. Проверяется также отсутствие трещин в корпусных деталях регулятора.

Дополнительное тестирование предусматривает снятие регулятора с машины. Из системы охлаждения сливается антифриз, резиновые патрубки удерживаются на корпусе термостата винтовыми или пружинными хомутами (зависит от производителя автомобиля). Демонтированный элемент нужен для погружения в емкость с водой, которая устанавливается на газовую или электрическую плиту. Для проверки степени нагрева жидкости применяется градусник или электронный термометр.

При прогреве воды до 90°С и выше в исправном термостате клапан должен открываться. Процесс открытия контролируется визуально: если тарелка остается неподвижной, то регулятор необходимо заменить на устройство с идентичными рабочими характеристиками. Методика визуальной проверки не отличается высокой точностью, поскольку невозможно отследить связь между положением клапана и степенью нагрева. От данного параметра зависят корректность прогрева силового агрегата и поддержание заданной температуры.

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Основные виды термостатов

Автомобильные термостаты

В современном автомобилестроении используется несколько видов термостатов:

• Одноклапанный — классическая конструкция.
• Двухступенчатый — это разновидность одноклапанного термостата, отличающаяся наличием двух тарелок (малой и большой). При срабатывании устройства, первой начинает движение малая тарелка, оказывая воздействие на большую. Это позволяет обеспечить корректное срабатывание термостата в системах с высоким уровнем давления охлаждающей жидкости.
• Двухклапанный — в таком устройстве также использованы две тарелки, но одна запирает большой контур, а вторая — малый. При этом работа клапанов синхронизирована, и когда один круг закрыт, второй открывается.
• Электронный (с электронным управлением) — представляет собой классический одноклапанный термостат, оснащенный нагревательным сопротивлением. Управление нагревом последнего реализуется электронным блоком управления двигателем. Таким образом, становится возможным достичь температуры 95-110°С на частичной мощности мотора и 85-95°С на максимальной мощности. В итоге это делает более экономичным расход топлива и повышает мощность благодаря дополнительному охлаждению всасываемого в цилиндры воздуха.

Виды и типы

Термостаты можно разделить в зависимости от диапазона рабочих температур:

• Устройства, работающие при высоких температурных показателях от +300 до 1200 °С.
• Термостаты среднего уровня: от -60 до 500 °С.
• С самым низким диапазоном температур (криостаты): менее -60 °С. Они работают вместе с дополнительными источниками холода.

Также термостаты классифицируются в зависимости от стабильности и точности срабатывания. Их характеризирует отклонение от заданной температуры:

• 5 – 10 °С – наихудший показатель термостата.
• 1 — 2 °С – для воздушного термостата это хороший показатель, но для жидкостного – посредственный.
• 0,1 °С – отлично для воздушного, средне – для жидкостного.
• 0,01 °С – не достижимо для воздушного, хорошо для жидкостного термостата специальной конструкции.
• 0,001 °С – такой показатель может быть достигнут только в метрологических жидкостных термостатах.

Как циркулирует охлаждающая жидкость?

Сами системы в бензиновых и дизельных авто похожи, принципиальных различий в их конструкции и работе нет. Они включают в себя множество компонентов, а для их регулирования применяются элементы управления. Чтобы понять, как антифриз циркулирует, рассмотрим основные компоненты СО:

Основные компоненты СО
Радиатор	Нужен для охлаждения горячей ОЖ воздушным потоком.
Масляный радиатор	Охлаждает моторное масло.
Теплообменник отопителя	Служит для нагревания воздушного потока, который проходит через этот элемент. Чтобы компонент функционировал эффективней, его устанавливают у места выхода горячего антифриза из мотора.
Расширительный бачок для жидкости	Через него осуществляется заполнение системы расходником, а его предназначение заключается в компенсации изменения объема ОЖ от температуры в СО.
Центробежный насос или помпа	С его помощью осуществляется непосредственный процесс циркуляции жидкости по СО. В зависимости от конструкции двигателя, на нем может быть установлен дополнительный насос.
Термостат	Обеспечивает оптимальную температуру в СО, регулируя поток ОЖ, который проходит через радиатор.
Датчик температуры ОЖ	В случае ее увеличения выше нормы, сигнализирует водителю об этом при помощи электронного блока управления.

Непосредственное функционирование СО обеспечивает система управления мотором. В современных моторах принцип работы основывается на математической модели, учитывающей множество параметров и определяющей нормальные условия активации и работы всех компонентов.

Понятное дело, что «Тосол» не может проходить по СО сам, поэтому его поток обеспечивается центробежным насосом. Циркуляция охлаждающей жидкости происходит через «рубашку охлаждения». В результате этого мотор транспортного средства охлаждается, а «Тосол» нагревается. Сам ход движения ОЖ в агрегате может происходить либо от первого цилиндра к последнему, или от выпускного коллектора к впускному.

Рассмотрим процесс кругооборот ОЖ подробнее:

Во время работы мотора всегда должна поддерживаться примерно одна температура, которая и определяет его функционирование. Условно она составляет 90 градусов. Такая температура позволяет двигателю развивать хорошую скорость и обеспечивает приемлемый расход бензина. Именно поэтому хладагента по СО такая сложная и разделена на несколько кругов, чтобы мотор мог скорее выйти на такой режим работы.

Схема циркуляции

Предлагаем вам своими глазами увидеть схему протекания хладагента. Представлены большой и малый круги.

• а) малый круг круг;
• б) большой круг.

1. радиатор охлаждения;
2. трубка для потока хладагента;
3. расширительный бачок;
4. термостат;
5. центробежный насос;
6. устройство охлаждения блока цилиндров двигателя;
7. устройство охлаждения головки блока;
8. радиаторный отопитель с вентилятором;
9. краник радиатора;
10. отверстие для слива антифриза из блока;
11. отверстие для слива хладагента непосредственно из радиатора;
12. вентилятор.

Диагностика и ремонт

Ответить на вопрос исправен ли узел без помощи специалиста можно с помощью панели приборов. Если на улице нулевая температура, то двигатель должен достичь оптимальной рабочей температуры за 5-10 минут движения. Главное, чтобы датчик был в рабочем состоянии и точно выводил показания.

При отсутствии подобных отклонений сигналом о возможной поломке послужат:

• постоянное перегревание мотора;
• отсутствие рабочей температуры у работающего ДВС;
• длительное время прогревания движка;
• нерегулярное наличие вышеописанных признаков.

При неисправности узла верхняя труба радиатора почти сразу же после запуска мотора начинает нагреваться. Это говорит о прохождении ОЖ через большой круг, а значит клапан уже находится в открытом состоянии. В рабочей исправной СО верхний патрубок должен оставаться холодным некоторое время после запуска авто.

Из-за чего двигатель не способен достичь необходимой температуры. Подвижные элементы не смазываются в нужной степени, происходит износ деталей, загустевает масло, теряя свои свойства. Как следствие, увеличиваются расход топлива и риск поломки движка.

При непостоянных сбоях в работе наблюдается «залипание» термостата. Чтобы выявить ее наличие потребуется диагностика системы и замена во избежание более серьезных поломок.

Можно своими руками проверить работоспособность прибора. Для этого нужно снять его и поместить, например, в кастрюлю с водой. Чтобы создать рабочие условия, достаточно вскипятить воду. Если клапан на устройстве приоткроется примерно на 0,.2 см, а после охлаждения закроется, то прибор можно эксплуатировать.

Заклинило термостат: признаки

Еще до окончательного заклинивания клапана в одном
положении, устройство будет спорадически глючить, поэтому обращайте внимание на
скачки температуры и средний ее показатель под нагрузкой, на скорости

В открытом виде

Если охлаждающая жидкость постоянно циркулирует по большому
кругу, через радиатор, удлиняется время прогрева двигателя до рабочей
температуры. Часто это значение вообще не удается достигнуть, указатель
«застревает» на отметке 85–90⁰C, при номинальных 95–105⁰C, а на
скорости, на трассе – падает до 80 или 70⁰C, не желая прогреваться
выше. В прохладную погоду – невозможно нагреть салон. Печка дует едва теплым,
или вообще холодным воздухом. Динамика разгона
страдает, несколько повышается расход горючего.

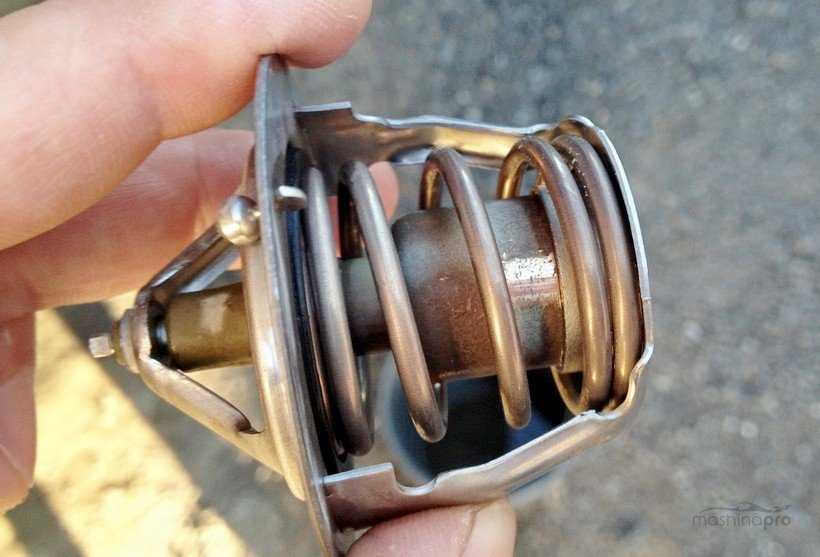

Неисправный термостат
Заклинивший термостат

В закрытом виде

Когда охлаждающая жидкость «заперта» в малом круге – движок
будет быстро и сильно греться. Если вы не успеете заметить это по стрелке на
панели приборов, мотор «ответит» потерей динамики, а дальше – падением в
аварийный режим, «чеком», остановкой.

Другие признаки:

• После выхода на рабочую, температура продолжает
  расти, двигатель «тупит». При любом добавлении газа – ДВС будет перегреваться.
• В особо запущенном случае – появляется пар
  из-под капота, ОЖ вытекает из-под крышки расширительного бачка.
• До этого исправная, АКПП – из-за перегрева начинает
  «пинаться».

«Участие» АКПП в
процессе объясняется общим контуром ее теплообменника и системы охлаждения
двигателя. Для трансмиссионки перегрев так же критичен, как для моторного масла
– с повышением температуры падает вязкость и способность создавать необходимое
давление.

Проводим смену датчика и термостата

Если на вашей Шкоде Октавия TSI не работает реле вентилятора, его можно с легкостью заменить, а вот произвести замену сенсора и термостата — работа не из легких. Можете посмотреть видео в Интернете, как заменить реле и где оно находится.

Итак, приступим к работе.

1. Для начала необходимо остудить двигатель, для этого автомобиль должен простоять несколько часов в заглушенном состоянии.
2. Так как работа связана с разгерметизацией контуров, вам необходимо слить жидкость в отдельную тару.
3. Снимите нижний шланг радиатора и слейте весь объем антифриза.
4. Открутите несколько болтов по периметру корпуса и снимите термостат.
5. Тщательно очистите поверхность прилегания прокладки к корпусу и смажьте тонким слоем герметика.
6. Установите новую деталь в корпус и зажмите болты необходимым моментом.
7. Смонтируйте патрубки и шланги, после чего затяните хомуты.
8. Залейте ОЖ в бачок расширителя и запустите двигатель, чтобы прогнать воздух.

Замену можно считать завершенной.

Теперь мы поговорим о замене датчика включения вентилятора радиатора.

1. Автомобиль должен быть остывшим.
2. Для данной работы необходимо использовать смотровую яму или подъемник.
3. Снимите нижний шланг, который включается в радиатор, и слейте антифриз в отдельную тару.
4. Ключом на 27 мм открутите датчик, находящийся на радиаторе.
5. Смажьте резьбу герметиком и закрутите новую деталь в торец радиатора.

1. Установите шланги на радиатор и затяните хомуты, после чего залейте ОЖ в бачок расширителя.
2. Запустите двигатель и произведите развоздушивание контуров, а также проконтролируйте, как включается вентилятор.

Замену сенсора можно считать завершенной.

Термостат и терморегулятор – в чем разница

Терморегуляторы – это более ёмкое понятие. Термостаты являются их частью.

Современные терморегуляторы имеют аналоговые входа от датчиков, с возможность отображения измеряемой температуры на дисплее и аналоговые и дискретные выхода для управления технологического процесса. Имеют возможность записи измеряемых параметров в память и вывода графика процесса регулирования.

Задача термостата намного проще – переключить контакты при выставленном значении температуры.

Что такое электромагнитное реле, их виды и принцип работы

Принцип работы и схема подключения теплового реле

Что такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделей

Виды терморегуляторов для теплого пола

Для чего нужен магнитный пускатель и как его подключить

Что такое импульсное реле — схема подключения для управления освещением
