Иммобилайзер: что это такое,виды,устройство,принцип действия,фото

Как отключить иммобилайзер

Важное примечание – отключать ИММО лучше в том случае, если водитель досконально знает свое транспортное средство и процессы программирования. Пригодится также понимание электрической части машины. В целом описать последовательность действий по отключению иммобилайзера просто, так как на любом авто эта операция состоит из похожих действий.

В целом описать последовательность действий по отключению иммобилайзера просто, так как на любом авто эта операция состоит из похожих действий.

Работа как контактного, так и бесконтактного ИММО строится на следующих принципах:

• считывание кода, содержащегося в чипе, при помощи антенны;
• электронный блок управления сравнивает полученный код с хранящимся в памяти эталоном. Если сигналы совпадают, формируется команда, разрешающая работу мотора. В противном случае двигатель заблокируется;
• далее команду принимает микросхема, управляющая ЭБУ;
• именно программу этой микросхемы и нужно подвергнуть модификации. Точнее удалить данные об иммобилайзере. После чего последний можно просто отключить. В некоторых случаях вместо программирования микросхему заменяют новой.

Важно: перед отключением иммобилайзера нужно лишний раз подумать, нет ли других путей решения задачи. И только когда все варианты устранения неисправности не принесли результата, можно прибегнуть к отключению противоугонной защиты. . Чтобы успешно отключить иммобилайзер, запаситесь следующими приборами и инструментами:

Чтобы успешно отключить иммобилайзер, запаситесь следующими приборами и инструментами:

• шуруповерт или крестовые отвертки;
• торцовый ключ на 10;
• персональный компьютер или ноутбук;
• программатор ПАК-типа и программа к нему, которую необходимо скачать из Интернета;
• паяльник и принадлежности;
• изолента.

Успешность отключения ИММО базируется на строгом соблюдении нижеизложенной последовательности действий:

• найти электронный блок управления и отключить от него все разъемы;
• вскрыть корпус ЭБУ, найти на плате нужную микросхему и демонтировать ее;
• при помощи программатора заменить прошивку микросхемы. Новая прошивка не должна содержать информацию об ИММО;
• аккуратно впаять микросхему на место и произвести обратную сборку электронного блока управления;
• теперь ЭБУ не будет посылать никаких команд иммобилайзеру, так как просто не знает о его наличии;
• в самом ИММО нужно отсоединить или перерезать провода, подключенные к контактам 9 и 18;
• обрезанные провода соединить вместе и заизолировать место скрутки. Это позволит работать корректно системе диагностики авто;
• все снятое оборудование установить на штатные места, подключить к ЭБУ все ранее отсоединенные разъемы.

Важно: существует альтернативное решение по отключению иммобилайзера, гораздо менее трудоемкое. Для этого нужно воспользоваться прибором под названием «киллер». Принцип его работы похож на универсальный ключ

Также широкое применение находят эмуляторы. Использование такого устройства позволяет не только отключить ИММО, но и установить на авто любую сигнализацию от стороннего производителя.

Принцип его работы похож на универсальный ключ. Также широкое применение находят эмуляторы. Использование такого устройства позволяет не только отключить ИММО, но и установить на авто любую сигнализацию от стороннего производителя.

Отечественный автопром оснащается иммобилайзерами с таким же принципом действия, что и импортные устройства. Автомобили ВАЗ (от «Калины» до «Нивы-Шевроле») имеют дурную славу из-за частых отказов электронного блока управления. Именно поэтому отключение иммобилайзера для них очень актуально. Однако сами по себе приборы защиты, устанавливаемые в машинах ВАЗ (импортный Bosch M1.5.4, АПС-6 и устаревший АПС-4, «Январь 5.1.» и VS.1), средние по качеству.

В процессе снижения себестоимости машин ВАЗ ухудшилось качество и надежность отдельных узлов и агрегатов. Затронуло это также иммобилайзер с ЭБУ и их программную начинку. В некоторых моделях авто нужно набрать код ИММО нажатиями на педаль акселератора, если блок управления завис.

В целом же система, состоящая из ЭБУ, иммобилайзера и ключа зажигания, содержащего чип, функционирует таким же образом, как на авто других моделей и марок.

Лучшие модели

На рынке доступны самые различные автомобильные иммобилайзеры. Но чтобы не растеряться среди такого разнообразия и найти оптимальный вариант для автомобиля, следует ознакомиться с рейтингом лучших моделей.

Pandect is-670

Выбирая лучший иммобилайзер на авто, нужно обратить внимание на модель Pandect is-670. Она способна работать в радиусе до 5 м, поддерживает персональный шифр аварийного отключения и взаимодействие с 5-ю брелоками. К плюсам системы относят:

К плюсам системы относят:

• Эргономичные габариты метки.
• Осуществление диалогового обмена на скорости 2 Мбит/с.
• Возможность работы в диапазоне частот 2,4-2,5 ГГц.
• Хорошая маскировка основного блока.
• Долговечность и прочность элементов питания.
• Поддержка многоканальной работы и стабильность связи.

Prizrak 540

Устройство характеризуется высокой степенью защиты, большим набором функций и простотой эксплуатации. Оно может работать в нескольких режимах, позволяя водителю найти оптимальный вариант.

Ключевой «фишкой» модели является работа без брелоков. Чтобы снять блокировку, достаточно поднести к считывающему датчику небольшую радиометку (в базовой комплектации предусмотрено 2 таких аксессуара).

Работа иммобилизатора основана на частотном диапазоне 2,4 ГГц, что обеспечивает лучшую степень защиты.

В комплекте с устройством предоставляется реле блокировки двигателя, обеспечивающее дополнительную безопасность. Помимо миниатюрных габаритов, оно тщательно замаскировано в штатной проводке, что предотвращает вероятность обнаружения автоугонщиком.

Между прибором и реле поддерживается постоянная связь по радиоканалу. Еще модель обладает встроенным акселерометром, который сразу блокирует мотор после его запуска.

Starline i95

Рабочая частота этого блокиратора сосредоточена в диапазоне 2,4 ГГц. Он поддерживает функцию беспроводной блокировки и режим «свободные руки».

Модель обеспечивает хорошую защиту транспортного средства от кражи или захвата, поскольку она основана на передовых принципах идентификации пользователя.

К интересным функциям иммобилайзера относят:

• Диалоговую защиту.
• Режим «свободные руки».
• Защиту капота и функцию автоматического запуска.
• Наличие силовых ключей.
• Широкий температурный диапазон.
• Высокую энергоэкономичность.
• Наличие водонепроницаемого корпуса.

Raptor

Плюсом этой модели является способность цифровой защиты силовой установки с помощью цифровых шин CAN/LIN.

Для деактивации системы применяется миниатюрная радиометка или введение пароля.

Обнаружить и отключить прибор существующими методами проблематично. «Раптор» остается скрытым до запуска, а из-за компактных габаритов его удается устанавливать в самых скрытных точках.

Призрак-310 Нейрон

Нештатный иммобилайзер Призрак-310 выполнен по инновационной технологии и обеспечивает высокую степень защиты. Устройство не имеет корпуса, отличается миниатюрными размерами и защитой от влаги. Принцип работы основан на подключении по шине CAN, что обеспечивает максимальную маскировку детали.

Даже опытный злоумышленник потратит много времени и усилий, чтобы определить, где находится датчик, среди десятков проводов.

Преимуществом модели является невидимость для разных сканеров и код-грабберов.

Смотрите » Сигнализация Sheriff ZX-750 с двухсторонней связью

Прямое управление иммобилайзером

Прямое участие водителя в защите автомобиля от взлома охранных систем – не безумная идея. Чем больше автоматизирована система управления противоугонным устройством автомобиля, тем больше вероятность его взлома различными электронными сканерами.

Наиболее эксклюзивным считается исполнение иммобилайзера, со встроенным особым датчиком, сканирующим отпечаток пальца владельца автомобиля. Способ достаточно интересный, и может создать высокую надежность действия иммобилайзера при выполнении условий безопасности, не оставлять нигде отпечатки пальцев в распространенных местах для угонщика. Однако это не всегда можно сделать.

Поэтому в дорогостоящих иностранных автомобилях монтируют простые кнопочные устройства, в которых иммобилайзер повторяется цифровым кодом, который вводится, вручную водителем. При этом не приходится искать, как внешне определить иммобилайзер. Однако подобрать самостоятельно цифровую последовательность довольно сложно, и требует большого количества времени. Код в микросхеме способен изменяться после каждого запуска двигателя или долгой стоянки с работающим мотором.

Другой разновидностью работы водителя в реализации опции защиты автомобиля от проникновения в салон является применение особых носимых или индивидуальных ключей со встроенным чипом.

Микросхема или карта транспондера способна вставляться в наручные часы или пластиковую карту, любую личную вещь, при этом никто не заметит, где она находится. Управляющая плата иммобилайзером способна контролировать ключ на удалении.

Существует способ, который является ответом на уголовный метод угона машины «парашют». В этом случае угонщики подбирают момент, когда водитель после начала езды останавливаетя на светофоре на несколько секунд. В этот момент на водителя внезапно нападают и выбрасывают его из автомобиля с запущенным двигателем. Если система противоугона исправна, то угнать автомобиль не получится, если водитель добровольно не скажет или не отдаст ключ, так как преступники не знают, где расположен транспондер.

Так угонялось много моделей БМВ Х5 в России. Управляющий ключ к автомобилю отнимался под угрозой, поэтому иммобилайзер не способен дать гарантию хорошего противодействия преступникам.

Обходим иммобилайзер

Обходчик иммобилайзера – часто возникающая ситуация, которая также используется в случае сбоя работы задействованных систем.

Здесь выделяют несколько способов:

• В качестве обходчика можно воспользоваться вторым ключом, который предварительно устанавливается в зоне действия противоугонного устройства, но так, что он до определенного времени остается в блокировке.
• Приобретение модели иммобилайзера со встроенным блоком обхода, который надежно защитит автомобиль от угона. Здесь есть дополнительный ключ, с помощью которого осуществляется управление.

Существуют и незаконные способы обхода иммобилайзера, которые используются мошенниками. Их описание приводиться не будет по соответствующим причинам.

Какой автомобильный компрессор лучше выбрать? — здесь больше полезной информации.

Что такое иммобилайзер и для чего он нужен

Иммобилайзер (англ. immobilizer) — это электронный механизм, блокирующий работу некоторых систем машины. Как правило, перестают работать системы подачи топлива или зажигания.

Иммобилайзер не даёт завести машину злоумышленнику. Угонщик встретится с авто, которое не будет реагировать на его манипуляции. Прибор может входить в комплектацию автомобиля. Установлен он очень скрытно, и на глаз его определить невозможно. Устройство блокирует некоторые модули авто, не допуская к управлению других лиц.

Вора может ждать другой вариант событий. Некоторые разновидности устройства не сразу оказывают останавливающее действие на системы. Оно проявляется немного спустя, когда авто глохнет по дороге.

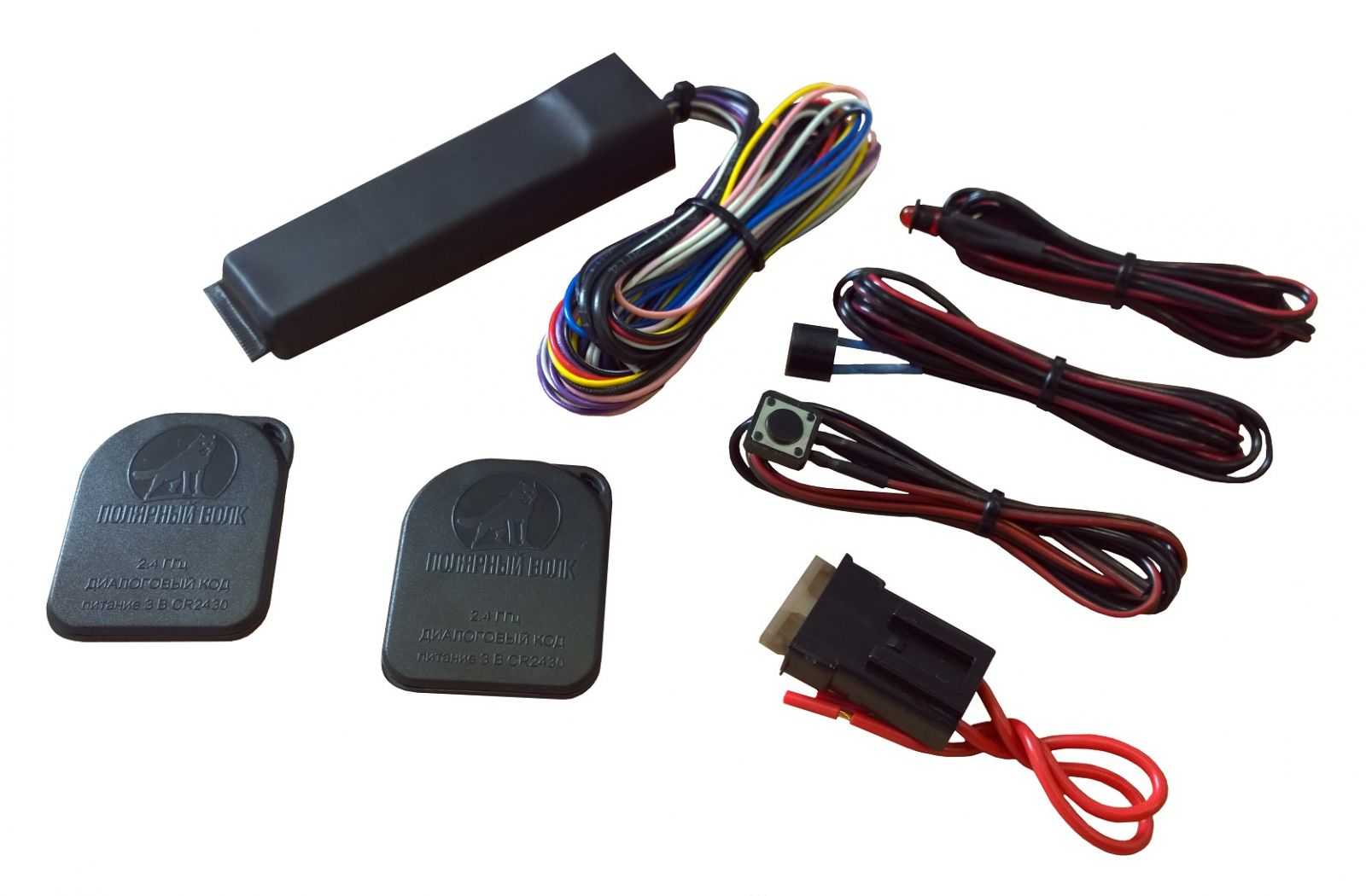

Общий вид иммобилайзера

Для чего нужен обходчик иммобилайзера

При установке на автомобиль противоугонной сигнализации с автозапуском, необходимым условием ее функционирования становится применение обходчика иммобилайзера. В качестве обходчика обычно используют чип, извлеченный из запасного ключа зажигания, или непосредственно сам запасной ключ. Также можно сделать копию чипа или приобрести дополнительный ключ у официального автодилера.

Обходчик иммобилайзера надежно прячется под приборной панелью, после чего подключается к системе управления автомобилем и установленной сигнализации. Таким образом, завести двигатель дистанционно становится возможным только в режиме автозапуска с разрешения автосигнализации.

Перспективы развития иммобилайзеров

Даже зная, что такое иммобилайзер, для чего нужен этот прибор, многие водители не пытаются установить дополнительное устройство на свои машины. Полагаясь на автомобильную сигнализацию, автовладельцы забывают, что простые охранные системы не называются противоугонными, сигнализируют о попытках взлома, но не предотвращая угон.

Напротив, лучшие автопроизводители всегда устанавливают иммобилайзеры, но на моделях бизнес или премиум-класса вы не встретите сигнальных устройств. Конечно, даже автомобили с лучшими моделями иммобилайзеров угоняют. Но для этого угонщикам нужны специальная подготовка, обеспечение доступа к машине, несколько часов работы.

Для замены модулей и блоков угонщики должны знать расположение штатных устройств, потратить время на их разборку. Сложные работы нужны для переноски, изменения, перепиновки диагностического разъёма, разрыва цепей управляющей шины ЭБУ, перепрограммирования блоков управления противоугонного устройства.Ближайшие перспективы усложнения электронных блокираторов зависят от конструкторов противоугонных устройств, но предсказуемы. Очевидны выгоды установки иммобилайзера в комплексе с другими противоугонными системами. Так, системы спутникового поиска угнанных машин, работающие с замаскированными маячками GPS, пока только фиксируют местоположение автомобиля, позволяют передавать разговоры и видеоизображения угонщиков.

Миниатюрный GPS-трекер легко дополнить связями с замаскированными блокираторами, которые могут дублировать функции основного противоугонного устройства. В этом случае возможности спутниковых систем навигации позволят полиции передать на блокиратор сигнал остановки угнанного автомобиля в любом нужном месте.

Для владельцев российских машин без штатного иммобилайзера установка электронного противоугонного устройства станет более эффективным способом, чем монтаж охранной сигнализации.

Разновидности иммобилайзеров

Иммобилайзеры с ручным управлением остались в прошлом. Многие производители перешли на выпуск электронных иммобилайзеров – они активируются при помощи кодового электронного ключа. Для их активации нет необходимости набирать код для блокировки устройства. Владелец просто носит в кармане брелок или карточку (копия банковской) которые посылают сигнал и блокируют работу прибора в присутствии хозяина. Как только владелец отдаляется от автомобиля – устройство автоматически подключается.

Все иммобилайзеры автоматически активируются по истечении заданного промежутка времени, в течение которого водитель не осуществляет никаких манипуляций с машиной.

Многие модели автомобилей оснащены штатным иммобилайзером даже в базовой комплектации. Встроенный штатный иммобилайзер встречается в автомобилях, оборудованных системами RFID (азиатская и европейская сборка) или VATS (американская сборка). Смысл встроенного иммобилайзера в том, что автомобиль можно завести только «своим» ключом, который подключен к электронике конкретной машины. Завести автомобиль любым другим ключом невозможно.

Если на автомобиле нет иммобилайзера, то его можно купить отдельно. Популярностью у автовладельцев пользуются иммобилайзеры Prizrak (Призрак) разработанные ООО «ТЭК электроникс». Призрак обладает следующими возможностями:

• Защита от угона с места парковки (функция «Immobilizer») и от насильственного захвата в пути (функция «Anti HiJack»);
• Полная совместимость с электроникой автомобиля (поддержка штатных протоколов шины CAN автомобиля);
• Аутентификация владельца по PIN-коду (секретной комбинации нажатий на штатные кнопки а/м);
• Блокировка двигателя с помощью беспроводного реле pLine.

Иммобилайзер Prizrak-520 (цена без установки около 6000 рублей)

Иммобилайзер-призрак включается с помощью штатной кнопки в автомобиле, местоположение которой известно только владельцу. Для идентификации используется пин-код. Водитель может изменить пин-код или временно отключить систему.

Нештатный иммобилайзер можно установить в автосервисе. Стоимость установки может составлять 4-5 тыс. рублей. Если вы хорошо разбираетесь в автомобильной электронике, то можно попробовать установить иммобилайзер самостоятельно, в противном случает лучше не рисковать и обратиться к специалистам.

Как обойти иммобилайзер без ключа?

Бесключевой способ — самый эффективный. Не нужно хранить в салоне автомобиля блок с зашифрованным кодом. Самыми качественными считаются:

• Starline FL;
• Starline;
• Fortin.

Эти хитроумные электронные устройства взаимодействуют с контроллером, получающим команду регулирования в определенном формате именно от охранного устройства. Обходчики подключаются к линии между системой управления контроллера и охранным устройством. Команды от последнего он заменяет собственными импульсами.

Подключение бесключевого обходчика — сложная работа, которая производится в 2 этапа. Первый раз он подключается для сбора информации. Потом его демонтируют и программируют на базе собранных им сведений. После программирования устройство опять устанавливается и передает сведения контроллеру и охранному устройству.

Так действует Starline FL. А вот Starline — это уже более современное устройство, в основе которой лежит принципиально новое решение. Но все же абсолютным лидером является канадское устройство Fortin. Оно подходит для автомобилей любых марок и может обходить охранную систему без использования ключа разными способами.

Категории иммобилайзеров

Помимо информации о том, иммобилайзер, что это такое в машине, пользователям стоит знать какие типы устройств бывают и которое из них более предпочтительно в применении. Рассмотрим несколько электронных блокировщиков автомобилей с различными способами коммуникаций.

Контактные устройства

Это ранняя модификация устройств, которая сейчас не распространена в автомобилях и встречается только в более устаревших моделях. В этом случае для успешного запуска транспортного средства необходимо вставить специальный ключ в разъем на панели. Считывание кодов выполняется только после непосредственного контакта.

Такая система имеет массу недостатков, во-первых, похитителю заранее известно место, где расположено считывающее устройство. Во-вторых, требовалось вручную ввести код, который можно было без труда подобрать.

Бесконтактные иммобилайзеры

В этом случае обмен информацией между чипом и считывающим устройством происходит на расстоянии. Противоугонная система отправляет сигнал ключу и получает ответ. Присутствие такого устройства сложно обнаружить удалённо.

Системы подразделяются исходя из радиуса действия. Если он небольшой, то сработает чип только достигнув нужной зоны распространения сигнала. Для этого ключ подносят к специальному месту на панели автомобиля, после чего происходит запуск. Это может скомпрометировать устройство, так как угонщики, наблюдающие за автомобилем, не пропустят характерного движения водителя.

Современные бесконтактные иммобилайзеры имеют радиус действия до нескольких метров. В этом случае лишних движений производить не нужно. Перехватить и расшифровать сигнал возможно, но это крайне сложно и требует участия дорогостоящей техники.

Мобильные системы

Ещё одна разновидность противоугонных устройств. Это последняя разработка в системе безопасности и пока не имеет широкого распространения. Такой иммобилайзер остановит машину, даже если угонщику удастся в не проникнуть и завести. Таким образом, мошенник узнает о наличии системы уже после совершения угона, когда машина заглохнет в процессе движения.

Такой вариант отлично подходит для защиты от угона в процессе нападения, когда у владельца забирают ключи прямо у авто. То есть система блокирует процесс на уже работающем моторе, а не предотвращает его запуск.

Иммобилайзер, что это такое в машине? Теперь ответ на вопрос не вызывает затруднений — это современная противоугонная система, значительно усложняющая хищение автомобиля.

Виды современных иммобилайзеров

Традиционно иммобилайзер — это штатная установка в автомобиле. Но если в транспортном средстве нет такой противоугоннной системы, можно смонтировать ее самому или в сервисных мастерских. Но для начала предстоит определиться с разновидностью противоугонного механизма. Таких разновидностей несколько.

• Контактные иммобилайзеры. В этом случае противоугонная система активируется с помощью ключа — электронного или традиционного, который нужно вставлять в специальное место. Из-за того, что угонщик может знать, где находится иммобилайзер, и может вывести его из строя, эта система сегодня кажется несовершенной и постепенно начинает себя изживать.
• Бесконтактные иммобилайзеры. Активация противоугонной защиты при использовании таких устройств осуществляется бесконтактно — например, при помощи специальных карт или транспондеров. Антенна незаметна окружающим: она может быть вмонтирована в обивку салона или быть расположена в любом другом месте. В бесконтактных системах может быть настроен радиус действия брелока или карты-ключа. Слишком маленький радиус выбирать не стоит: злоумышленники могут отследить местонахождение иммобилайзера и попытаться его вывести из строя.
• Мобильные системы. Это наиболее прогрессивный тип противоугонного оборудования. Такие системы могут управляться через мобильное приложение. Преимущество в том, что пользователи могут контролировать защиту автомобиля на любом расстоянии.
• Иммобилайзер с валидатором. В этом случае противоугонная система активизируется путем кодового нажатия штатных кнопок в салоне автомобиля в определенной последовательности. Кодовая система может состоять из разного количества нажатий на штатные кнопки — от 3 до 30. Если одна или несколько кнопок не работают, защита может быть разблокирована с помощью сервисной кнопки автомобильной сигнализации.

Иммобилайзер заблокировал запуск двигателя. Что делать?

Есть несколько способов разблокировки иммобилайзера: кнопкой управления центрального замка и с помощью ИК-передатчика.

Если иммобилайзер заблокировал машину, то разблокировка с помощью ИК-передатчика подойдет для автомобилей, в которых ключ с ИК-передатчиком управляет центральным замком и иммобилайзером. Для отключения иммобилайзера необходим код (4 цифры). Он вводится при нажатии педали газа и кнопки управления бортовым компьютером. Обычно эта кнопка находится на торце переключателя очистителя стекла.

Процесс разблокировки

При активном иммобилайзере необходимо включить зажигание. При этом начнет мигать лампа иммобилайзера на панели прибора, которая говорит о том, иммобилайзер заблокировал запуск двигателя. Что делать дальше? Нажимаем и держим педаль газа, после чего лампа перестанет мигать.

Теперь нам нужно ввести код с помощью кнопки бортового компьютера. Для этого кнопку нужно нажать в количестве, равном первой цифре кода. Отпускаем педаль газа, лампочка снова начнет мигать. Описанное выше действие необходимо провести для всех цифр.

После того как весь код будет введен, лампа будет гореть все время. Это хороший знак, свидетельствующий о том, что двигатель разблокирован, и теперь его можно завести. Не нужно удивляться, если после нажатия на кнопку на ключе с передатчиком иммобилайзер заблокировал запуск двигателя на приоре. Что делать в таком случае? Ничего, это нормально.

Если три раза подряд ввести неправильный код, то следующие попытки возможны только через 15 минут. Чтобы произвести настройку других ключей, необходимо разблокировать иммобилайзер. Его лампочка гореть не должна. Затем нужно включить и отключить зажигание, быстро нажать на кнопку управления центральным замком. Двери закроются и откроются снова (либо наоборот). При этом загорится лампочка иммобилайзера. В течение следующих 15 секунд нужно выполнить действия:

1. Направляем ИК-ключ на приемник сигнала и жмем 2 раза на кнопку ключа с интервалом в полторы секунды. Двери при этом должны открыться закрыться.
2. Теперь нужно провести аналогичные действия с ключами, которые хотим запрограммировать под действующий иммобилайзер.

Все действия нужно провести всего один раз для каждого привязанного ключа. Отметим, что это обобщенный процесс. Если иммобилайзер заблокировал запуск двигателя «Ниссан Альмера» или другого автомобиля, то, возможно, разблокировка и привязка ключей осуществляются немного иначе. В любом случае информация об этом есть в инструкции.

Разблокировка кнопкой управления центральным замком

Часто на форумах владельцы пишут, что на «Ладе Калина» иммобилайзер заблокировал запуск двигателя. Что делать и как его разблокировать? Обычно помогает введение аварийного кода. Для этого нужно:

1. Выключить зажигание. Лампочка должна медленно начать мигать.
2. Включить зажигание, после чего некоторые лампы загорятся и исчезнут, а лампа иммобилайзера начнет мигать ускоренно.
3. Нажать и держать кнопку управления центральным замком. Сигнальная лампа должна перестать гореть.
4. При нажатой кнопке управления центрального замка мигание лампы уменьшиться. Ведем счет числа миганий лампы и отпускаем кнопку при совпадении с первой цифрой кода.
5. Проводим эту операцию снова для всех остальных цифр кода.

Если иммобилайзер заблокировал запуск двигателя «Приоры», «Калины» или «Лады», и вы все сделали правильно по разблокировке, то двигатель можно будет завести. Лампа должна будет гаснуть и светиться каждые 3 секунды, напоминая об отсутствии защиты автомобиля.

Ответы на часто задаваемые вопросы.

Я потерял ключи. Возможно ли решить проблему не на дилерской станции? Да, на сегодняшний день есть методики привязки ключей без участия завода-изготовителя и дилера, даже если Вы не знаете PIN-код. Для этого существуют различные приспособления, программы и адаптеры, с помощью которых можно «вытянуть» логин из иммобилайзера неразбирая машины и легко прописать другие ключи. Ну и конечно без определенных навыков и опыта здесь не обойтись. Естественно ключики и замок с Вас!

Где взять новые ключи? Новые ключи можно заказать через дилеров, либо у так называемых «ключников». А вообще можно адаптировать и не новые ключи. Главное что бы транспондер соответствовал модели иммобилайзера, с которым он будет работать, иначе прописать ключ будет невозможно, ну и естественно сам ключ зажигания должен подходить к замку. Как правило, б/у ключи покупают на разборах вместе с замком.

Решил самостоятельно установить сигнализацию с автозапуском. Как обойти иммобилайзер? Обходить его не надо, а вот пожертвовать одним из «рабочих» ключей Вам придется. Нужно аккуратно разобрать ключик, достать из него транспондер и приклеить его к считывающей катушке на замке зажигания. Таким образом, иммобилайзер будет идентифицировать код якобы вставленного в замок ключа и никакого запрета на запуск двигателя не будет.

Машина длительное время стояла в гараже. АКБ разрядился. После установки нового аккумулятора машина заводиться и сразу глохнет. При включении зажигания на панели приборов мигает лампа иммобилайзера. Что можно сделать?

Самостоятельно ничего, так как сначала надо продиагностировать систему, а уж потом делать выводы. Причин здесь может быть несколько. Во-первых, могла слететь синхронизация между ECU и иммо. Во-вторых, иммо не может прочитать ключ. Довольно частый дефект. Причина – плохой контакт в разъеме считывающей катушки. В-третьих, иммобилайзер «забыл» ключи, значит придется заново их адаптировать. И конечно, могла слететь сама прошивка памяти блока иммобилайзера или панели приборов. Это самое неприятное, но поправимое. В любом случае надо обращаться к специалистам!

Что такое обходчик иммобилайзера и зачем он нужен?

Прибор состоит из 2 петлевых антенн, соединенных с помощью реле. Одна антенная петля принимает информацию от транспондера, расположенного в считывающем модуле, а другая – направляет ее на замок зажигания (ЗЗ). Если машина заводится от ключа, реле переключается, и иммобилайзер (ИММО) включается напрямую. В случае подачи команды от блока автосигнализаци, цепи коммутируются таким образом, что информация от транспондера поступает через петлю ЗЗ в ИММО, который дает команду на пуск двигателя.

Где находится?

Штатный ИММО у всех машин одной марки устанавливается в одном и том же месте. Это связано с конвейерным производством. В российских авто он располагается:

1. Лада Калина. Находится за приборной панелью, автомагнитолой и приводами управления вентиляцией.
2. Лада Гранта. Установлен за приборной доской там, куда ведут провода антенны замка зажигания.
3. Нива Шевроле. Расположен в центральной консоли возле правой ноги водителя.

Виды устройств

Чтобы обойти штатный ИММО, применяют 2 типа устройств: ключевые и бесключевые. Первый предполагает использование штатного ключа либо транспондера, размещенного в специальном устройстве модуля. По сигналу от брелока или по команде охранной системы данные передаются от обходчика к штатному ИММО. У бесключевого устройства порядок передачи импульса проходит на программном уровне и не зависит от чипа.

Устройства передают информацию через CAN/Lin-шину или специальные приборы. 1-й вариант наиболее простой и не требует дополнительных вложений. Однако не все авто оборудованы такой шиной. Во втором случае перечень моделей авто гораздо шире, а сами обходчики оснащены дополнительными функциями.

Машины европейских и азиатских производителей применяют ИММО с радиочастотной идентификацией (RFID). Здесь посредством радиосигналов считываются либо записываются данные, хранящиеся в транспондере.

Устройства, использующие принцип VATS и установленные на американских авто, применяют ключи с резистором. Декодер получает сигнал в виде сопротивления установленной величины и разблокирует пуск двигателя.

Схема работы обходчика

Модуль обхода штатного иммобилайзера имеет вид небольшой коробочки со считывателем и антенной, в петле которой размещают ключ с транпондером. Работу обходчика обеспечивает реле, переключающее петли. Это устройство применяют те автолюбители, которые будут устанавливать охранный комплекс с функцией автозапуска. В этом случае включение двигателя происходит без ключа в ЗЗ.

В нормальном режиме водитель заводит двигатель ключом с чипом. Во время этого происходит обмен информацией между меткой и штатным ИММО. Данные считывает антенна, установленная на ЗЗ. Иммобилайзер получает информацию, анализирует и дает разрешение ЭБУ на снятие блокировки.

Для пуска двигателя без ключа антенную петлю обходчика располагают на ЗЗ. Принимающая и излучающая петли должны располагаться как можно ближе друг к другу.

Получив сигнал от брелока или команду блока автозапуска, обходчик передает импульс от дубликата чипа на приемную антенну ИММО, который воспринимает информацию так, будто она транслируется от штатного транспондера, и дает команду ЭБУ на запуск.

Возможные проблемы с иммобилайзером и их решение

Проблемы с ключом

Неиспроавность иммобилайзера, как правило, проявляется в проблемах с ключом:

• потеря ключа;
• стирание кода;
• несовпадение кодов при установке блоков управления б/у.

Чип иммобилайзера также можно назвать «чип-ключ» — устройство, которое подает кодированный сигнал в блок управления и дезактивирует устройство. Чип с ручным управлением – это кнопочная панель, с помощью которой вводится пин-код. С 1994 года производители в основной массе перешли на электронные ключи. Чип штатного иммобилайзера встроен в ключ зажигания или представляет собой брелок, карточку и активируется при запуске автомобиля или в непосредственной близости владельца.

Поскольку чип на многих моделях вживлен в ключ зажигания, прижилось название чип-ключ или просто ключ иммобилайзера, хотя на самом деле чип представляет собой скорее пароль, набор цифр или числовой пароль, который транслируется в блок управления иммобилайзера для его активации.

Числовая метка срабатывает как ответ на запрос системы и питается энергией магнитного поля запроса, что породило комбинированное название метки – транспондер. Транспондерный иммобилайзер – это модель, в которой ключ иммобилайзера вмонтирован в головку ключа зажигания.

Если при запуске автомобиля иммобилайзер не получает ответный сигнал с чип-ключа, автомобиль реагирует также, как при попытке угона – двигатель глохнет и транспорт обездвиживается. Такая защитная система создает проблемы для владельца, если ключ (брелок, карточка) утерян.

Возможны и случаи программного сбоя устройства, в этом случае его необходимо перепрограммировать. Новый ключ нужно перепрограммировать или «прошить» таким образом, чтобы иммобилайзер воспринимал как «свой» сигнал, подаваемый новым чипом. Процедуру перепрограммирования чип-ключа иммобилайзера называют по-разному: прошить, поженить, адаптировать, регистрировать. Но суть одна – совместить блок управления иммобилайзера с новым ключом. При чем это необязательно ключ зажигания – может быть тот же брелок или карточка, которые выполняют роль ключа для иммобилайзера, а не автомобиля.

Прошивка иммобилайзера

Прошивка иммобилайзера осуществляется, когда есть сервисный доступ к программе системы. Получить доступ можно с помощью пин-кода. Пин на иммобилайзер, некоторые корпорации выдают владельцу при приобретении автомобиля со встроенным иммобилайзером на карточке. Даже на индивидуальной карточке пин защищен защитной стираемой полоской. Карточки с номерами пин-кода выдаются на модели Сузуки, Киа, Крайслер, Опель, Рено, Нисан и другие.

С 1998 года многие производители не выдают карточки с пин-кодом для перепрограммирования ключа иммобилайзера владельцам. Пин необходимо запрашивать у производителя через официального дилера. Пароль применяется только один раз. В результате перед покупателем в случае утраты карточки с пин-кодом или ключа встает перспектива покупки у производителя комплекта деталей иммобилайзера. Сервисные центры предлагают регистрацию ключей для иммобилайзера при отсутствии пин-кода с помощью специального компьютерного оборудования и программного обеспечения. Также доступна услуга по изготовлению ключей со встроенным иммобилайзером и дубликатов на случай, если у автомобиля несколько владельцев или про запас.

В любом случае, все манипуляции с иммобилайзером в солидном автосервисе проведут только при предоставлении документов, которые свидетельствуют о праве собственности клиента на автомобиль.

Что делать, если иммобилайзер не дает завести автомобиль?

Если возникли проблемы с устройством или утерян ключ и иммобилайзер не дает владельцу завести машину, его можно отключить таким образом, чтобы это не препятствовало работе автомобиля. Для этого устанавливается специальное электронное устройство – эмулятор.

Эмулятор иммобилайзера

Эммулятор «обходит» программу защиты непосредственно в блоке управления, и иммобилайзер никак не влияет на управление транспортом.
